Produkttyp	Ausleger-Sonnenschirm (hängender Schirm)
Marke	Florabest
Modell	IAN 273549
Gesamtabmessungen (Schirm)	ca. 300 x 258 cm (Durchmesser x Höhe)
Abmessungen des Plattenständers	ca. 100 x 100 cm (L x B)
Verwendungszweck	Sonnenschutz im Außenbereich für den Hausgebrauch
Öffnungsmechanismus des Schirms	Manueller Kurbelmechanismus
Neigungsverstellung	Ja, über Griff und Feststellknopf
Drehung	360° Drehung möglich
Erforderlicher Sockel	4 Gartenplatten ca. 50 x 50 x 5 cm (nicht im Lieferumfang enthalten)
Hauptkomponenten	Querträger (2), unterer Mast, oberer Mast mit Anbauteilen, Arm, Schirmdach, Kurbel, Griff, Feststellknopf, Überwurfmutter, Stützstange, Stopper
Enthaltenes Werkzeug	Gabelschlüssel
Montage erforderlich	Ja, wird von zwei Personen empfohlen
Sicherheitsmerkmale	Verriegelungsmechanismen, Warnung vor Wind/Kippen
Windbeständigkeit	Schirm bei starkem Wind oder böigen Regenschauern schließen
Reinigung	Mit leicht feuchtem fusselfreiem Tuch
Lagerung	Kühler, trockener Ort im Winter; beheizte Räume vermeiden
Garantie	3 Jahre ab Kaufdatum
Entsorgung	Recycelbare Verpackung; für Produktentsorgung wenden Sie sich an die örtliche Behörde

Häufig gestellte Fragen - IAN 273549 FLORABEST

Welche Größe hat der Florabest IAN 273549 Sonnenschirm?

Der Schirm misst ca. 300 cm im Durchmesser und 258 cm in der Höhe. Der Plattenständer hat etwa 100 x 100 cm.

Benötigt der Schirm einen Sockel?

Ja, Sie müssen 4 Gartenplatten (ca. 50 x 50 x 5 cm) auf die Querträger legen. Diese sind nicht im Lieferumfang enthalten.

Wie öffne und schließe ich das Schirmdach?

Drehen Sie die Kurbel im Uhrzeigersinn zum Öffnen und gegen den Uhrzeigersinn zum Schließen. Stellen Sie sicher, dass der Arm vor dem Öffnen verriegelt ist.

Kann ich den Neigungswinkel des Schirms einstellen?

Ja, lösen Sie den Feststellknopf, drücken Sie den Griff auf den gewünschten Winkel nach unten, und ziehen Sie dann den Knopf im Uhrzeigersinn fest.

Ist es sicher, den Schirm bei Wind geöffnet zu lassen?

Nein, schließen Sie den Schirm immer bei zunehmendem Wind oder böigen Regenschauern, um ein Umkippen oder Beschädigungen zu vermeiden.

Wie reinige ich den Schirm?

Verwenden Sie ein leicht feuchtes fusselfreies Tuch, um die Oberflächen zu reinigen. Verwenden Sie keine scharfen Chemikalien.

Was sollte ich bei der Winterlagerung beachten?

Lagern Sie ihn an einem kühlen, trockenen Ort fern von beheizten Räumen. Stellen Sie sicher, dass er vor der Einlagerung vollständig trocken ist.

Wie lange beträgt die Garantiezeit?

Die Garantie deckt 3 Jahre ab Kaufdatum für Material- oder Herstellungsfehler ab. Bewahren Sie Ihren Kaufbeleg auf.

Sind Ersatzteile erhältlich?

Wenden Sie sich an den Händler oder Hersteller für Ersatzteile. Einige Teile wie Feststellknöpfe, Kurbeln und Masten sind möglicherweise erhältlich.

Kann ich den Schirm für gewerbliche Zwecke nutzen?

Nein, er ist nur für den privaten Außengebrauch bestimmt. Gewerbliche Nutzung ist nicht erlaubt und kann die Garantie ungültig machen.

BEDIENUNGSANLEITUNG IAN 273549 FLORABEST

Montage- und Sicherheitshinweise

PL

DE/AT/CH Montage- und Sicherheitshinweise Seite 29

Budete potrebovať Sie benötigen:

Machen Sie sich vor dem ersten Gebrauch mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

• Bestimmungsgemäßer Gebrauch

Dieser Artikel ist für die Verwendung als Sonnenschutz im privaten Außenbereich vorgesehen. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 Querstrebe für Plattenständer 1
2 Querstrebe für Plattenständer 2
3 unterer Holm
4 Schraube (ca. M8 x 20 mm)
5 Unterlegscheibe (ca. ∅ 8 mm)
6 oberer Holm mit Anbauteilen
7 Ausleger
8 Schirmdach
9 oberer Holm
10 Stopper (oberer Holm)
11 Schraubsicherung

12 Griffstück
13 Überwurfmutter
14 Kurbel
15 Kurbelgehäuse
16 Stützschiene
17 Kunststoffhülse
18 Stopper (Ausleger)

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile.

Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

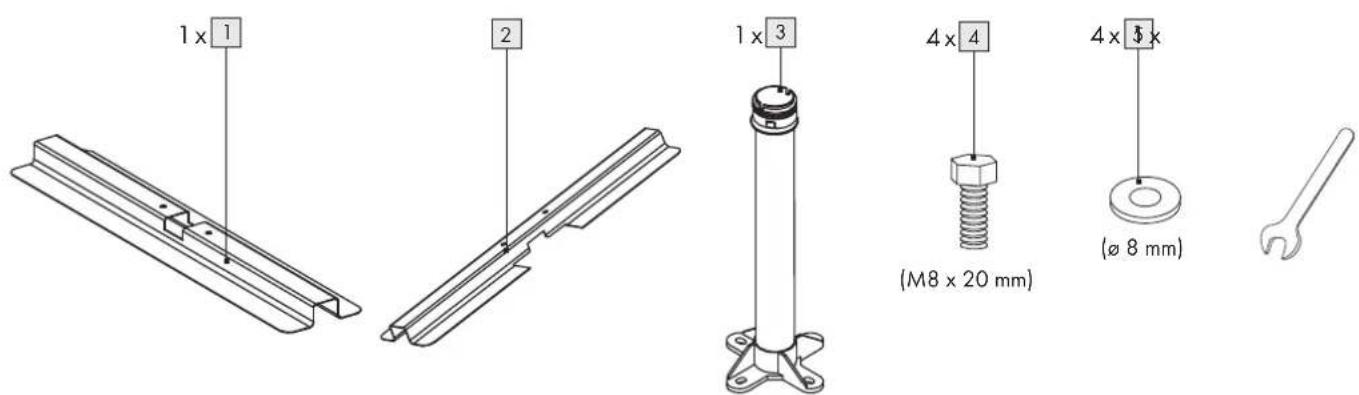

1 x Querstrebe für Plattenständer 1
1 x Querstrebe für Plattenständer 2
1 x unterer Holm
4 x Schraube (ca. M8 x 20 mm)
4 x Unterlegscheibe (ca. ø 8 mm)

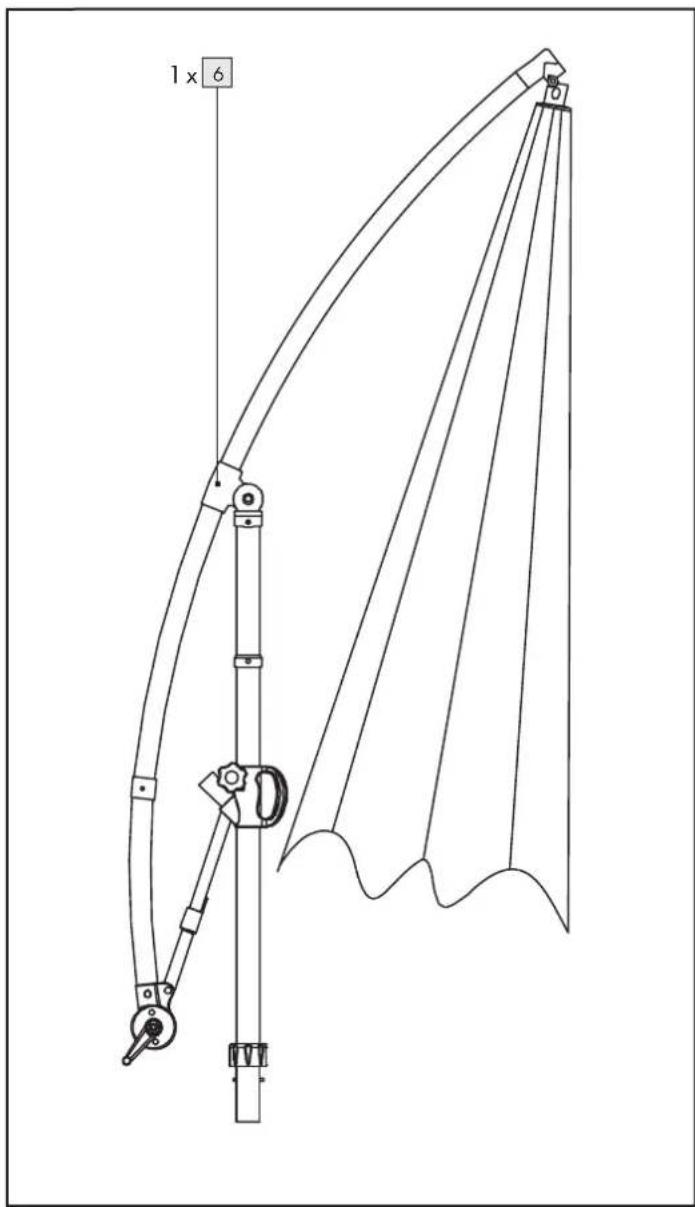

1 x oberer Holm mit Anbauteilen
1 x Bedienungsanleitung
1 x Gabelschlüssel

- Technische Daten

Maße

Ampelschirm: ca. 300 x 258 cm (ø x H)

Plattenständer: ca. 100 x 100 cm (L x B)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE MONTAGEANLEITUNG LESEN! MONTAGEANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN!

WARNING! LEBENS - UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch Strangulation. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Das Produkt ist kein Spielzeug.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

⚠ VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie sicher, dass Personen, insbesondere Kinder nicht auf das Produkt klettern bzw. sich nicht am Produkt anlehnen. Das Produkt könnte aus dem Gleichgewicht kommen und umkippen. Verletzungen und / oder Beschädigungen können die Folgen sein.

⚠ VORSICHT! Kippgefahr! Sorgen Sie immer für einen festen Stand des Produkts. Verwenden Sie den Ampelschirm ausschließlich mit 4 Wegeplatten à ca. 50 x 50 x 5 cm (nicht im Lieferumfang enthalten). Andernfalls kann der Ampelschirm umkippen und Verletzungen sowie Sachschäden können die Folgen sein.

Bewegen Sie den Ampelschirm niemals im geöffneten Zustand. Schließen Sie stets vorher das Schirmdach 8 vollständig und ziehen Sie den Ausleger 7 komplett ein. Das Produkt könnte aus dem Gleichgewicht kommen und umkippen. Verlet-

zungen und / oder Beschädigungen können die Folgen sein.

⚠ VORSICHT! BRANDGEFAHR! Stellen Sie das Produkt nicht in der Nähe von offenem Feuer und/oder Heizstrahlern auf.

■ Stellen Sie sicher, dass das Produkt auf einem festen, ebenerdigen Untergrund steht.
- Überprüfen Sie vor der Benutzung die Stabilität des Produkts.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Vergewissern Sie sich vor dem Öffnen und Schließen des Produkts, dass sich keine Personen im Öffnungs- bzw. Schließbereich aufhalten.

⚠ VORSICHT! QUETSCHGEFAHR! Achten Sie beim Öffnen und Schließen auf Ihre Finger. Bei Unachtsamkeit besteht Verletzungsgefahr durch Quetschungen.

Achten Sie darauf, dass der obere Holm mit Anbauteilen 6 fest mit dem unteren Holm 3 auf dem Plattenständer verschraubt ist. Nur so kann eine sichere Benutzung gewährleistet werden.

Schließen Sie den Ampelschirm bei auffrischendem Wind oder nahenden Sturmböen.

■ Verwenden Sie das Produkt keinesfalls als Schutz bei Unwettern.
- Lassen Sie den geöffneten Ampelschirm nicht unbeaufsichtigt. Überraschend auftretender Starkwind könnte Schäden verursachen.
■ Schließen Sie den Ampelschirm bei Wind, Schnee- oder Regenfällen.
■ Hängen Sie keine Gegenstände (z.B. Kleidung) an das Produkt.

Hinweis: Sie benötigen für die Montage eine Arbeitsfläche von mindestens 16 m² Größe und 4 m Durchmesser.

Hinweis: Ziehen Sie für den Aufbau ggf. eine zweite Person hinzu.

Hinweis: Halten Sie für den Plattenständer 4 Wegeplatten à ca. 50 x 50 x 5 cm bereit. Platzieren Sie die Wegeplatten ordnungsgemäß auf den Querstreben des Plattenständers.

- Plattenständer montieren

□ Stecken Sie die Querstrebe für Plattenständer 22 auf die Querstrebe für Plattenständer 1 1 (siehe Abbildung B).

□ Verschrauben Sie den unteren Holm ^3 mit den zusammengesteckten Querstreben. Verwenden Sie dazu die Schrauben (ca. M8 x 20 mm) 4 mit den Unterlegscheiben (ca. ø 8 mm) 5 (siehe Abbildung C).

☐ Setzen Sie den oberen Holm mit Anbauteilen in den unteren Holm des Plattenständers 3 ein und verschrauben Sie die beiden Holme mit der Überwurfmutter 13 (siehe Abbildung D, Schritt ①).

• Schirmdach öffnen

☐ Schieben Sie den Auslege ^7 nach oben bis zum Stopper ^18 (siehe Abbildung E, Schritt ①). Arretieren Sie die Stützschiene ^16 indem Sie die Kunststoffhülse ^17 nach unten schieben (siehe Abbildung E, Schritt ②).

☐ Schieben Sie das Griffstück nach oben bis zum Stopper 10 (siehe Abbildung F, Schritt ①). Arretieren Sie das Griffstück 12 mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung F, Schritt ②).

Drehen Sie die Kurbel4 im Uhrzeigersinn bis das Schirmdach 8 vollständig geöffnet ist (siehe Abbildung G, Schritt ①).

• Schirmdach drehen

☐ Lösen Sie die Arretierung am Griffstück ^2 . Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung G, Schritt ②).

☐ Schwenken Sie das Schirmdach in die gewünschte Position (siehe Abbildung G, Schritt ③).

□ Arretieren Sie das Griffstück2 mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung G, Schritt 4).

• Schirmdach neigen

☐ Lösen Sie die Arretierung am Griffstück ^2 . Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung H, Schritt ①).

☐ Schieben Sie das Griffstück nach unten, bis der gewünschte Neigungswinkel erreicht ist (siehe Abbildung H, Schritt ②).

□ Arretieren Sie das Griffstück mit der Schraubsicherung 11. Drehen Sie dazu die Schraubsicherung 11 im Uhrzeigersinn fest (siehe Abbildung H, Schritt 3).

- Schirmdach schließen, Ampel- schirm bewegen

Drehen Sie die Kurbel4 gegen den Uhrzeigersinn, bis das Schirmdach 8 vollständig geschlossen ist (siehe Abbildung I, Schritt ①).

☐ Schieben Sie die Kunststoffhüls ^37 an der Stütz-schiene ^16 nach oben (siehe Abbildung J, Schritt ①).

□ Ziehen Sie den Auslege ^7 am Kurbelgehäuse ^15 nach unten (siehe Abbildung J, Schritt ②).

☐ Lösen Sie die Arretierung am Griffstück ^2 . Drehen Sie dazu die Schraubsicherung 11 gegen den Uhrzeigersinn, bis sich das Griffstück 12 frei bewegen lässt (siehe Abbildung K, Schritt ①).

☐ Schieben Sie das Griffstück 12 nach unten, bis es auf der Überwurfmutter 13 aufliegt (siehe Abbildung K, Schritt ②).

- Reinigung und Pflege

☐ Reinigen Sie das Produkt mit einem leicht angefeuchteten, fusselfreien Tuch.

□ Lagern Sie das Produkt im Winter an einem kühlen und trockenen Ort – Vermeiden Sie die Lagerung in geheizten Räumen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

• GARANTIE

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

IAN Model No. Version
273548 HG00452 11/2015
273549 HG00453 11/2015
