NÁVOD K OBSLUZE IAN 331866 PARKSIDE
Pokyny pre montáž a bezpečnostné pokyny
GB IE
GARDEN HOSE SET
Pokyny k montáži a bezpečnostní pokyny
IAN 331866_1907
DE AT CH
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
CZ Pokyny k montáži a bezpečnostní pokyny Strana 45
SK Pokyny pre montáž a bezpečnostné pokyny Strana 53
Wymagane · Potřebujete · Potrebujete:
Úvod.... Strana 46
Použití ke stanovenému účelu.... Strana 46
Popis dílů.... Strana 47
Technická data ...... Strana 47
Obsah dodávky ...... Strana 47
Bezpečnostní pokyny ...... Strana 48
Montáž ...... Strana 48
Montáž držáku hadice ...... Strana 48
Použití Strana 49
Připojení ...... Strana 49
Použití adaptéru ...... Strana 49
Použití kropící trysky.... Strana 49
Demontáž...... Strana 50
Čistění a ošetřování...... Strana 50
Servis.... Strana 50
Zlikvidování ...... Strana 50
| Legenda použitých piktogramů | |||
 | Přečtěte si pokyny! |  | Dbejte na výstrahy a říd’te se bezpečnostními pokyny! |
 | Nebezpečí ohrožení života a zranění pro malé děti a děti! |  | Hadice je koncipovaná pro užitkovou vodu. |
 | Nevystavujte hadici mrazu. Jinak hrozí nebezpečí věcných škod. |  | Délka hadice cca 10 metrů |
 | Odolná proti ultrafialo-vým paprskům |  | Tlak při roztržení 18 bar |
 | Odolávající teplotám od 0 do 50°C |  | Obal i přístroj likvidujte ekologicky! |
Zahradní hadice
Všechny podklady vydejte při předání výrobku i třetí osobě.
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli
jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si po-zorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě.
- Použití ke stanovenému účelu
Výrobek je vhodný k použití jako pomůcka k udržení pořádku na zahradě. Jen k soukromému použití. Není určen k průmyslovému použití.
- Popis dílů

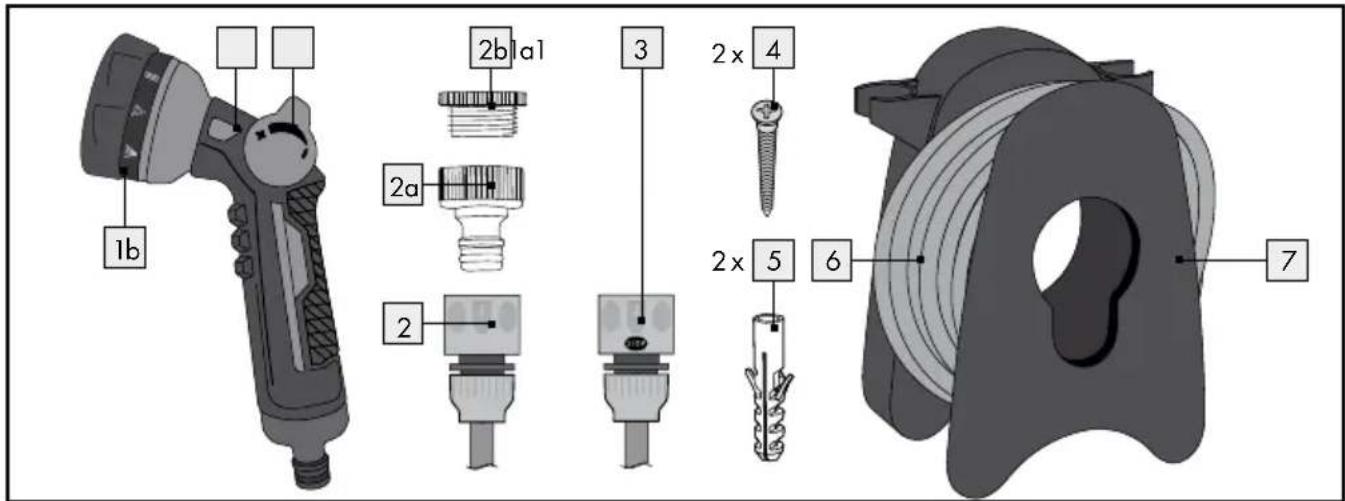

1 Kropící tryska
1a Přepínač
1b Nastavovací kolečko
2 Hadicová přípojka bez funkce Aquastop 38 " (9,53 mm)
2a Přípojka k vodovodnímu kohoutu ^3/4 " (19,05 mm)
2b Adaptér 1/2" (12,7 mm)
3 Hadicová přípojka se zastavováním vody 38 " (9,53 mm)
4 Šroub
5 Hmoždinka
6 Hadice
7 Držák hadice
- Technická data
Hadice:
3-vrstvá se síťovou tkaninou
Váha: cca 1 kg
Vnitřní průměr: cca 9 mm
Vnější průměr: cca 13,5 mm
Délka: cca 10 m
Přípojka: 38 (9,53 mm)
Maximální
provozní tlak: 6 bar
Tlak pri
roztržení: 18 bar
Držák hadice:
Váha: cca 0,4 kg
Rozměry: cca 19,5 x 23,5 x
13,5 cm (Š × V × H)
Kropící tryska:
Váha: cca 180 g
Rozměry: cca 21 x 11 x
6,3 cm (Š x V x H)
Obsah dodávky
1 kropící tryska
1 hadicová přípojka bez funkce Aquastop 38 " (9,53 mm)
1 hadicová přípojka se zastavováním vody 38 " (9,53 mm)
1 přípojka na vodovodní kohout ^3/4 " (19,05 mm) s adaptérem ^1/2 " (12,7 mm)
2 šrouby
2 hmoždinky
1 hadice
1 držák hadice
1 návod k montáži a obsluze
Bezpečnostní pokyny
POZOR! PŘED POUŽITÍM SI PŘEČTĚTE NÁVOD K MONTÁŽI A OBSLUZE! NÁVOD K MONTÁŽI A OBSLUZE SI PEČLIVĚ USCO- VEJTE!
VÝROBEK SE NESMÍ DOSTAT DO RUKOU DĚTEM. TENTO VÝROBEK NENÍ HRAČKA! JINAK HROZÍ NEBEZPEČÍ ZRANĚNÍ!
Hadice je koncipovaná pro užitkovou vodu. Nepijte vodu z hadice. Jinak hrozí nebezpečí zranění!
Zajistěte, aby neprotékala voda z hadice do systému zásobování pitnou vodou. Po použití vždy odpojujte hadici od vodovodního kohoutu nebo namontujte zpětný ventil mezi vodovodní kohout a hadici.
Nenechávejte hadici nikdy bez dohledu - ani v přestávce jejího používání. Jinak hrozí nebezpečí zranění a věcných škod.
ystavujte hadici mrazu. Jinak hrozí
nebezpečí věcných škod.
Dávejte pozor, aby neucpaly nečistoty přípojky nebo vnitřek
hadice. Jinak může dojít k poškození armatury.
Nemiřte vodním paprskem na elektrická zařízení, zabráníte tím vzniku zkratu.
Nemiřte vodním paprskem na osoby nebo zvířata, aby nedošlo k jejich úrazům.
■ Po každém použití se musí zavřít přívod vody.
- Montáž
Potřebujete:
Křížový šroubovák (PH2)
Vrtačku, vrták ø 6 mm
Důležité! Dbejte na pokyny v návodu k obsluze Vaší vrtačky. Při vrtání dávejte pozor, aby jste nepoškodili elektrické, plynové nebo vodovodní rozvody. Před uvedením do provozu zkontrolujte, zda jsou všechny přípojky pevně připojeny a případně je dotáhněte.
• Montáž držáku hadice

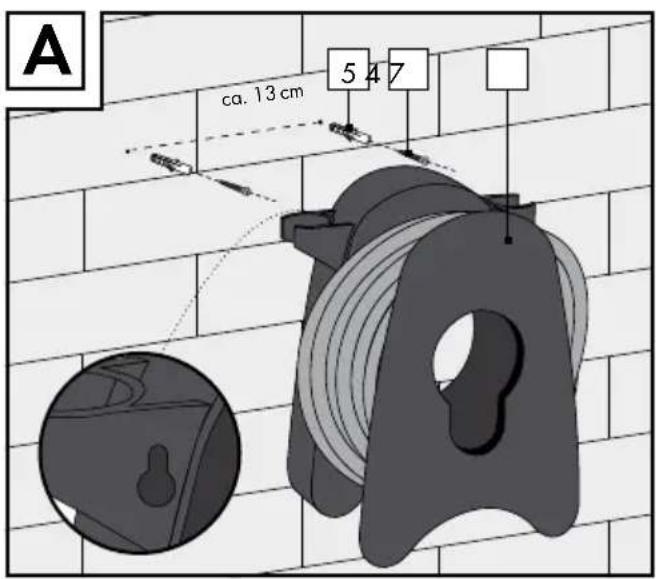

Při montáži držáku hadice 7 postupujte podle obrázku A.
Použijte přiložené šrouby 4 a hmoždinky 5. Tyto jsou vhodné jen k přišroubování do cihlového zdiva, betonu nebo dřevěných stěn. Pro montáž na jiné materiály použijte vhodné šrouby a hmoždíky. Informujte se v obchodě o hmoždinkách a šroubech vhodných pro druh materiálu stěny.
Poznámka: Pro zabránění zpět- ného odtékání vody nemontujte držák hadice 7 nikdy výše než vodovodní kohout nebo instalujte zpětný ventil resp. uzávěr mezi vodovodní kohout a hadici 6. V případě mobilního využití mů- žete rozstřikovací hlavici 1 a hadicové přípojky nasadit do držáků vlevo a vpravo.
Pozor: Při montáži na stěnu zavěste postřikovací hadici tak, jak je uvedeno na obr. D.
- Použití
Připojení

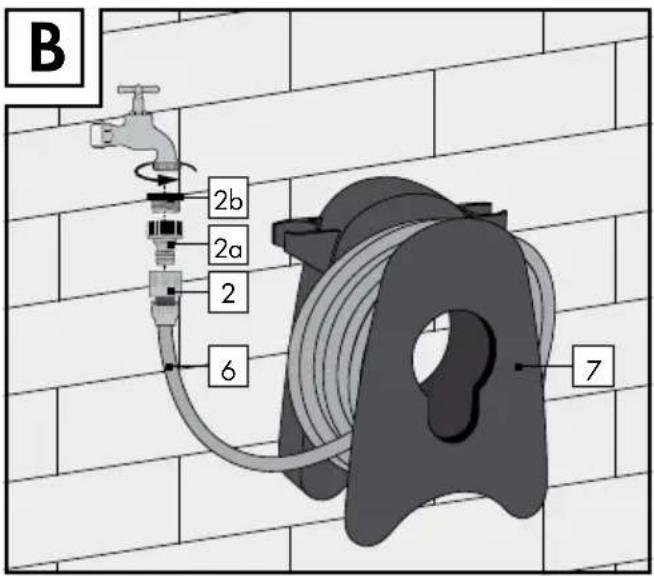

Při připojování hadice 6 postupujte podle obrázku B.
- Použitíadaptéru
□ Našroubujte přípojku k vodovodnímu kohoutu 2a ve směru hodinových ručiček k připojovacímu závitu vodovodního kohoutku.
□ V případě připojovacího závitu 12 " (12,7 mm) musí být použito adaptéru 2b.
□ Našroubujte k tomu adaptér 2b ve směru hodinových ručiček do přípojky k vodovodnímu kohoutu 2a.
- Použití kropící trysky
Poznámka: Kropící tryska 1 je vybavena volbou deseti různých paprsků vody. Průtokové množství je možné plynule regulovat.

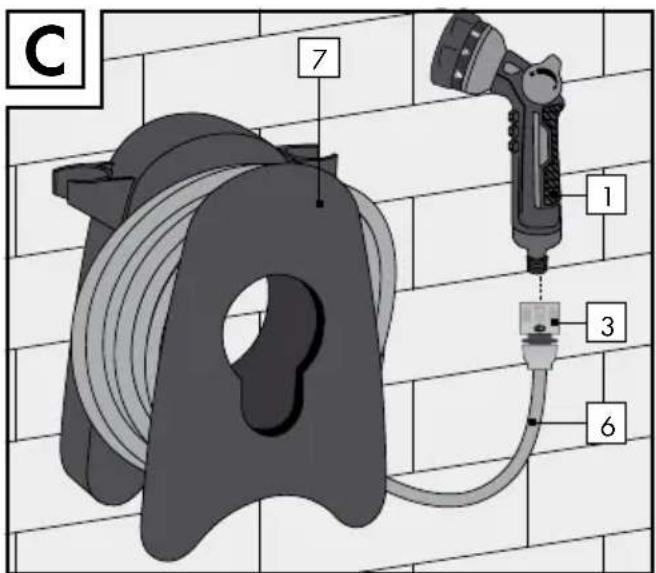

□ Nastrčte kropící trysku 1 do přípojky hadice se zastavováním vody 3 (viz obr. C).

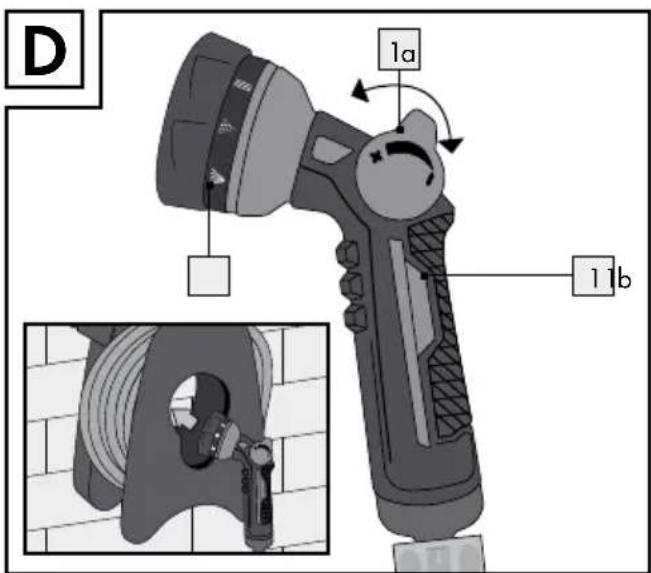

Ke spuštění vody pohybujte přepínačem 1a dozadu, průtok je možné plynule regulovat (viz obr. D).
☐ Otočte nastavovací kolečko 1b do polohy „I“, pro volbu druhu vodního paprsku nebo jeho změnu (viz obr. D). Můžete vybírat de-set různých nastavení: tryska,
sprcha, vějířový postřik, centrální proud, jemná sprcha, vertikální proud, rozptýlený proud, mlha, plochý proud, kuželový proud.
□ K zastavení vody pohybujte přepínačem 1a dopředu (viz obr. D).
Poznámka: Jestliže odpojíte při otevřeném vodovodním kohoutu kropící trysku 1, přeruší přípojka se zastavováním vody 3 přívod vody. Používejte tuto možnost pře- rušení průtoku vody jen tehdy, jest- liže chcete připojit na hadici jiný element, např. zavlažovač trávníku.
POZOR! Používejte možnosti popsané v této kapitole jen pro dočasné přerušení průtoku vody! Pro delší přerušení uzavřete vodovodní kohoutek.
- Demontáž
□Odšroubujtehadici 6 ze závitu vodního kohoutu a vypustíte z ní vodu.
□ Následně sundejte držák hadice
7 ze zdi.
- Čistění a ošetřování
K čistění používejte jen mírně navlhčený hadr, který nepouští vlákna.
Přípojku přístroje občas vyčistěte, abyste zajistili těsnost připojené hadice.
- Servis
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
