NÁVOD K OBSLUZE PWD 25 A1 PARKSIDE

Vysavač na mokré a suché vysávání

Překlad originálního provozního návodu

DE AT CH

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu

A 1 2 3 13 12 11 10 0 1 4 5 9 6 8 7

14 15 16 17

22 23 24

18 19 20 21

Inhalt

Einleitung......4

Bestimmungsgemäße

Verwendung......4

Obecný popis......69

Rozsah dodávky 70

Přehled 70

Piktogram pro nasazení

nástavců a filtrů .....70

Popis funkce ....71

Technická data....71

Bezpečnostní pokyny .....71

Symboly v návodu....71

Všeobecnébezpečnostnípokyny .....72

Montáž 73

Obsluha....74

Zapnutí/vypnutí....74

Vysávání za sucha 74

Vysávání za mokra ....75

Funkce foukání....75

Tlačítkočištěnífiltru 75

Čištění/údržba 76

Čištění přístroje....76

Údržba....76

Skladování ......76

Odklízení a ochrana okolí......76

Náhradní díly/Příslušenství......77

Hledání chyb....78

Záruka 79

Opravna 80

Překlad originálního prohlášení

o shodě CE....99

Výkres sestavení......101

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. Nelze vyloučit, že v jednotlivých prípadech se na nebo v prístroji resp. v hadicovém potrubí nachází zbytky vody. Nejedná se o nedostatek ani o závadu a není důvod k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti.

Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Použití

Tento nástroj je určený pro mokré a suché vysá-vání v domáckém prostředí jako např. v domácnosti, v kutilské dílně, v autě anebo v garáži.

Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.

Vysávání hořlavých, výbušných anebo zdraví škodlivých látek je zakázáno. Výrobce neručí za škody, vzniklé předpisům neodpovídajícím použitím anebo nesprávnou obsluhou.

Obecný popis

Obrázky najdete na přední a zadní výklopní straně.

CZ

Rozsah dodávky

Přístroj je dodáván s nasazenou hlavou motoru (viz A 3).

K sejmutí hlavy motoru a vyjmutí příslušenství otevřete uzavírací spony (A 10).

• Motorová skřín
• Nádoba z ušlechtilé oceli
• 5 vodicí kolečka + násuvné porty pro příslušenství
• Teleskopická sací trubka
• Sací hadice
• Rukojeť s regulací vzduchu
• Pěnovkový filtr
• Skládaný filtr + víko filtr (již namontovaný)
• Papírový sáčkový filtr
• Štěrbinovitá hubice
• Podlahová hubice s kartáčem
• Podlahová hubice s pryžovou chlopní
• Návod k obsluze

Řádně zlikvidujte obalový materiál.

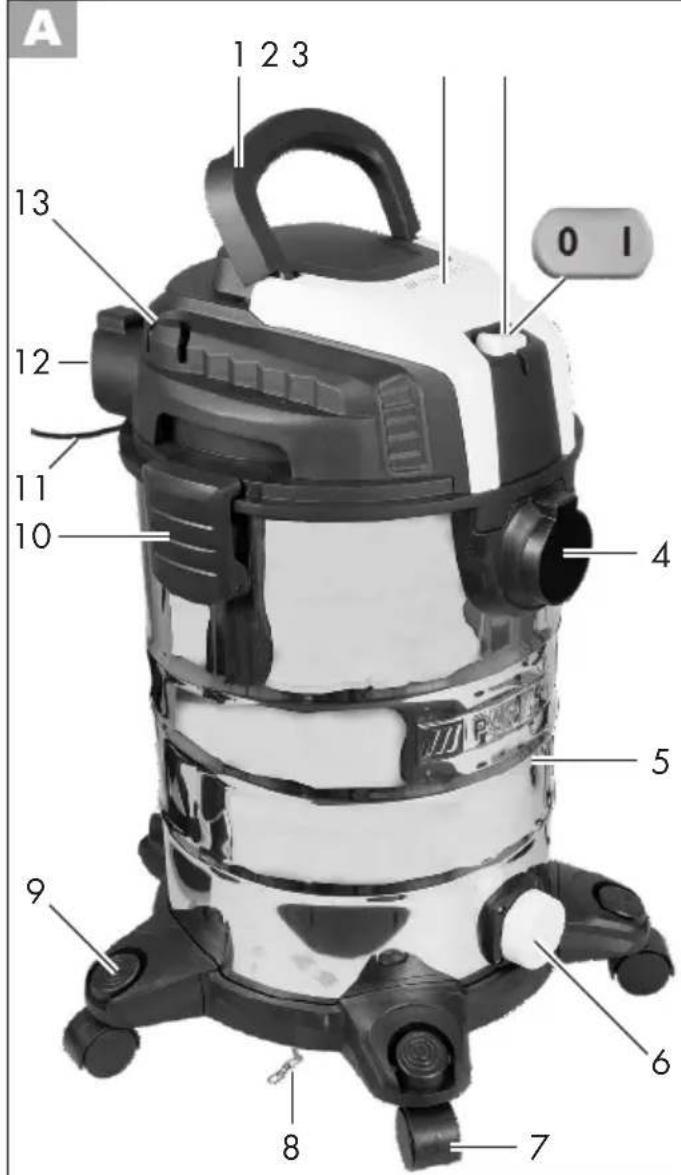

Přehled

Kryt

1 Držadlo
2 Motorová skřín
3 Za- / vypínač
4 Přípojka vysávání

8 Antistatický řetěz

9 5 násuvné porty pro příslušenství (vodicí kolečka)

10 uzavírací spony

11 Sítový kabel

12 Přípojka foukání

13 2 násuvné porty pro příslušenství (motorová skřín)

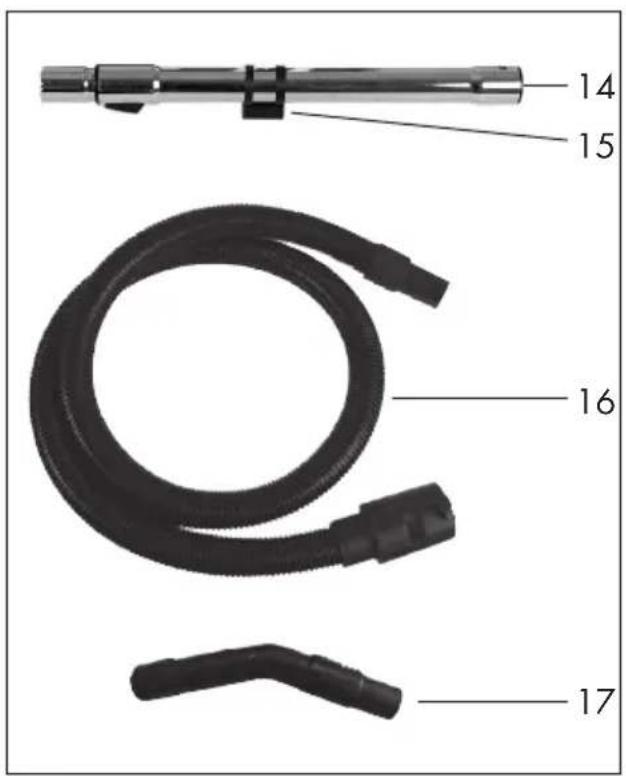

Příslušenství

14 Teleskopická sací trubka
15 Držák sací trubice
16 Sací hadice
17 Rukojet's regulací vzduchu

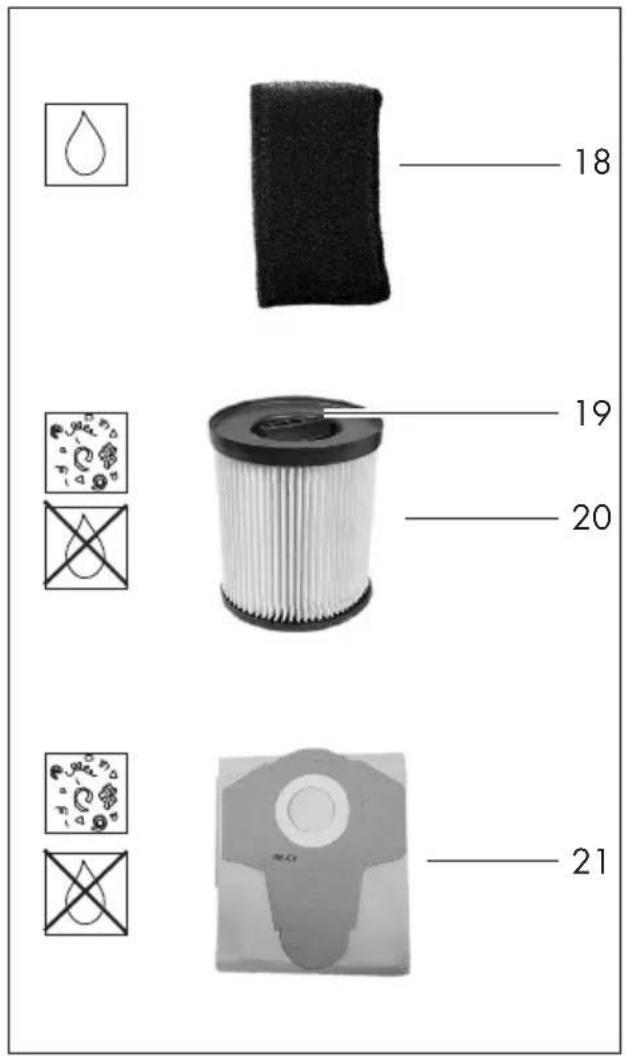

Filtr

18	Pěnovkový	filtr	pro
mokra
19	Víko filtr
20	Skládaný	filtr	pro
sucha
21	Papírový	sáčkový	fi
hrubých	nečistot

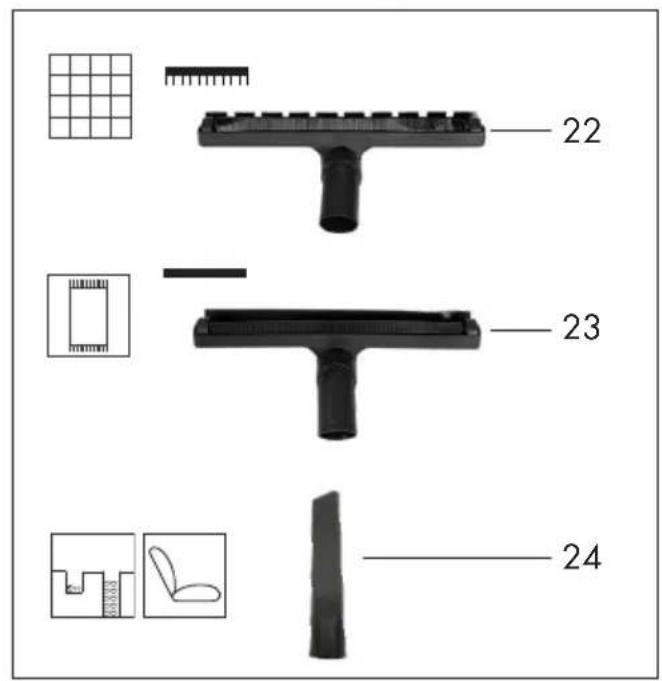

Hubice

22 podlahová hubice s kartáčem
23 podlahová hubice s pryžovou chlopní
24 Štěrbinovitá hubice

25 Filtrační koš

26 tlačítko čištění filtru

Piktogram pro nasazení nástavců a filtrů

Nástavec k vysávání koberců.

Nástavec k vysávání hladkých ploch a tvrdých povrchů.

Nástavec k vysávání prachu a nečistot ze štěrbin a skulin.

Speciální nástavec k vysávání polstrování a matrací.

Speciální nástavec k čištění automobilů.

Filtr k vysávání tekutin.

Filtr není vhodný k vysávání tekutin.

Filtr k vysávání suchých nečistot v domácnosti, garáži a dílně.

Filtr k vysávání jemného prachu, například prachu vznikajícího při zpracování kamene a dřeva.

Popis funkce

Přístroj je vybaven stabilní nádobou z ušlechtilé oceli pro zachycování tekutin a prachu. Vodicí kolečka umožňují velkou ovladatelnost přístroje. U mokrého vysávání nastane vypnutí sacího proudu vzduchu pomocí plováku, jakmile je nádoba z ušlechtilé oceli plná. Přístroj má navíc funkci foukání.

K zamezení elektrostatického nabíjení během nasávání je na spodní straně přístroje namontován antistatický řetěz. S funkcemi ovládacích částí se seznámite v následujícím popisu.

Technická data

VVysavač na mokré a suché vysávání......PWD 25 A1

Jmenovité napětí

U 220-240 V\~, 50/60 Hz

Jmenovitý výkon (příkon) P......1400 W

Délka síťového kabelu....4 m

Třída ochrany ......回 II

Druh ochrany.....IPX4

Sací síla....220 Airwatt

.....17 kPA (170 mbar); 2,2 m³/min

Objem nádoby (brutto) ..... cca 25 l

Užitečný objem nádoby......cca 15 l

Hmotnost (včetně všech dílů příslušenství)......cca 6,4 kg

Bezpečnostní pokyny

Tento přístroj mohou používat děti od 8 roků jakož i osoby se sníženými fyzickými, senzorickými anebo mentálními schopnostmi, anebo s nedostatkem zkušeností a vědomostí, pokud jsou pod dozorem anebo byli poučené o bezpečném používaní přístroje a rozumějí rizikům, které z toho vyplývají. Děti si s přístrojem nesmí hrát. Děti nesmí vykonavat čistění a údržbu bez dozoru.

Symboly v návodu

Výstražné značky s údaji pro zabránení škodám na zdraví anebo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Přečtěte si návod k obsluze

Informační značky s informacemi pro lepší zacházení s nástrojem.

Třída ochrany II (dvojitá izolace)

tlačítko systému čištění filtru

Elektrická zařízení nepatří do domácího odpadu

Pouze pro studený popel*! Hrozí nebezpečí požáru, pokud nasávaný materi- ál překročí teplotu 40 °C (104 °F)!

* „Studený popel“ je popel, který se dostatečně dlouho ochladil a již neobsahuje žádné žhavé úhlíky. To lze zjistit pomocí prohrabání popelu kovovým nástrojem před použitím přístroje. Ze studeného popela nesálá žádné znatelné tepelné záření.

Všeobecné bezpečnostní pokyny

Pozor! Při používání elektrických nástrojů je třeba pro ochranu proti elektrickému úderu, nebezpečí poranění a požáru, dbát na následující zásadní bezpečnostná opatření:

Takto zabráníte nehodám a poraněním:

• Nikdy neponechávejte k provozu připravený přístroj na pracovišti bez dohledu.
• Přístroj nesmí být použit k odsávání na osobách a zvířatech.
• Během provozu nemířte sací hadicí a hubicemi na sebe či jiné osoby, zejména ne na oči a uši. Hrozí nebezpečí poranění.
• Nevysávejte horké, žhavé, hořlavé, výbušné anebo zdraví škodlivé latky. K těmto patří mezi jinými horký popel, ben-zín, rozpouštědla, kyseliny ane-bo louhy.

- Dýzy a sací trubka se nesmí během práce nacházet ve výši hlavy. Vzniká nebezbečí zranění.

Takto se vyhnete nehodám a po- raněním skrz elektrický úder:

• Dbejte na to, aby se síťový kabel nepoškodil přetahováním přes ostré hrany, sevřením anebo tažením za kabel.
• Před každým použitím překontrolujte síťovou přípojku a prodlužovací kabel s důrazem na poškození a stárnutí. Přístroj nepoužívejte, pokud je kabel poškozený.
• Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifikovanou osobou nahrazené, aby se vyvarovalo ohrožením.

• Přístroj vždy vypněte a vytáhněte sítovou zástrčku v následujících případech:

• jestliže prístroj nepoužíváte, pokud jej prepravujete anebo je-li bez dozoru;

• jestlíže přístroj kontrolujete čistíte nebo odstraňujete blokování;
• jestliže provádíte čisticí anebo údržbářské práce nebo když vyměňujete příslušenství;
• jestliže je poškozen elektrický nebo prodlužovací kabel;
• po styku s cizími tělesy nebo při abnormálních vibracích.

- Při vytahování zástrčky ze zásuvky ani při popotahování přístroje netahejte za síťovou napájecí šňůru. Sítovou napájecí šňůru chraňte před horkem, olejem a ostrými hranami.

• Dbejte na to, aby sítové napětí souhlasilo s údají na typovém štítku.
• Zapojujte prístroj pouze k zásuvce, která je jištěna pro proud nejméně 16 A.
• Zapojte prístroj do zásuvky s proudovým chráničem (Residual Current Device) s reakčním proudem nepřesahující 30 mA.

Takto zabráníte vzniku škod na přístroji a případně z nich plynou-címu poškození zdraví osob:

• Dbejte na to, aby přístroj byl správně smontován a aby filtry byly správně umístěny.
• Nepracujte bez filtru. Přístroj by tím mohl být poškozen.
• Používejte pouze ty náhradní díly a takové díly příslušenství, které dodává a doporučuje naše Service-Center (viz „Náhradní díly/Příslušenství“). Použití neznámých dílů vede k okamžité ztrátě nároku na záruku.
• Opravy nechte provádět pouze nami zmocněnými opravnami.
• Dbejte na pokyny k čištění a údržbě přístroje.
• Uchovávejte prístroj v suchu a mimo dosahu dětí.

B Montáž

Vytáhněte síťovou zástrčku. Nebezpečí zásahu elektrickým proudem.

Při dodání přístroje je skládaný filtr (A 20) již namontován.

1. Nasadte 5 vodicí kolečka (7) do otvorů na nádobě z ušlechtilé oceli (5).
2. Na nádobu z nerezové ocele (9) nasadte motorovou hlavu (3).
3. Uzavřete nádobu z nerezové oceli (5) uzavíracími sponami (10).

4. Namontujte príslušenství:

5. Připojte sací hadici (16).

6. Namontujte držadlo (17)
7. Namontujte teleskopickou sací trubku (14).

(tlačitko na teleskopické sací trubce táhněte ve směru a odtáhněte od sebe na požadovanou délku).

- Namontujte požadovanou hubici (22/23/24).

Nikdy nenasávejte bez filtru!

Pro uschování vysávací soupravy během pracovní přestávky zasuňte teleskopickou sací trubku (14) dovnitř a zastrčte držák sací trubky (15) do úchytu na tělese motoru (viz obrázek B, detailní obrázek vpravo).

CZ

Obsluha

Při práci zcela odmotejte sací hadici (16).

Zapnutí/vypnutí

Zastrčte síťovou zástrčku nástroje do zásuvky.

Nikdy nevysávejte bez filtru! zení filtrů je popsáno v kapi- tolách „Suché vysávání“ a „Mokré vysávání“.

Zapnutí:

Spínač/vypínač (A 3) v poloze „I“.

Vypnutí:

Spínač/vypínač (A 3) v poloze „0“.

Vysávání za sucha

Při dodání přístroje je skládaný filtr (20) již namontován.

Vysávání se skládaným filtrem:

1. Při suchém vysávání nasadte skládaný filtr (20) na filtrační koš (25) na hlavě motoru (2). Těsnící chlopeň zakřivená směrem nahoru musí přitom ukazovat směrem ven od hlavy motoru.

Pokud těsnicí chlopeň skládaného filtru (20) samovolně nedolehne na hlavu motoru (2), mírně otočte uzavírací talíř (19) bez násilí, dokud vnitřní západka uzavíracího talíře (19) neuvolní skládaný filtr (20). Nyní můžete posunout skládaný filtr (20) mírným tlakem na hlavu motoru (2).

1. Zablokujte skládaný filtr (20) lehkým otáčením uzavíracího talíře (19) ve směru hodinových ručiček:

Zablokování uzavíracího talíře

Odblokování uzavíracího talíře

Vysávání s papírovým sáčkovým filtrem:

Aby se skládaný filtr príliš rychle neucpal, doporučujeme jako doplněk použití papírového sáčkového filtru.

1. Namontujte skládaný filtr (20).
2. Boční lamely na sáčku papírového filtru (21) ohněte v místě perforace směrem dolů.
3. Rozložte kompletně sáček s papírovým filtrem (21) a nasuňte jej nad sací hrdlo (4), které leží uvnitř, v nádobě z ušlechtilé oceli (5). Těsnící kroužek na otvoru filtračního sáčku musí zcela obepínat spojku na sacím hrdle.

Variantně je k dispozici sáčkový filtr na jemný prach, který lze použít namísto papírový sáčkový filtru, který je součástí dodávky (viz „Náhradní díly/Příslušenství”).

Vysávání se suchým filtrem (filtracní sáček dostupný variantně):

Variantně dostupný filtrační sáček odolný vůči roztržení (viz „Náhradní díly/Příslušenství“) je vhodný pro vysávání hrubých nečistot.

1. Nasadte pěnový filtr (D 18) na filtrační koš (D 25) (viz „Mokré vysávání”).
2. Přehrňte látkový sáček přes filtrační koš.

Vysávání jemného prachu:

Při určitém typu odsávání (například broušení barev a laků, frézování nebo vrtání do zdí, broušení nebo vrtání tvrdého dřeva) může vznikat zdraví škodlivý prach. U tohoto typu jemného prachu doporučuje-me použít následující volitelné kombinace filtrů (viz část „Náhradní díly / příslušenství“):

1. Skládaný filtr (20).
2. Sáček filtru na jemný prach z vlákniny (bílá, volitelně k dispozici viz „Náhradní díly/príslušenství“), který je používán namísto dodávaného papírového sáčku filtru (21).

D Vysávání za mokra

1. Při mokrém vysávání nebo vysávání vody nasadte filtr pro pěnové látky (18) na filtrační koš (25) na hlavě motoru (2).

Pro zabránění natrhnutí pěnového filtru (18),

- použijte pouze suchý pěnový filtr; - okraj filtru při nasazování poněkud ohrňte a poté jej shrňte nazpět.

1. Odsávání (odčerpávání): Sací hadici (A 16) na držadle (A7) ponořte do nádoby s vodou a vodu odčerpejte.

2. Po odsávání ihned vyprázdněte nádobu z nerezové oceli, protože tato nádoba není konstruována ke skladování kapalin (viz část „Čištění/údržba“).

Nestújte ve vodě určené k odčerpání. Nebezpečí úrazu elektrickým proudem.

Je-li nádobu z ušlechtilé oceli (5) je plný, plovák uzavře sací otvor, postup nasávání se přeruší. Vypněte přístroj, vytáhněte zástrčku ze síťové zásuvky a vyprázdněte nádrž (viz „Čištění/údržbu“).

Při výstupu pěny anebo kapaliny přístroj ihned vypněte.

E Funkce foukání

i Lze doporučit provoz bez použití filtru.

- Sací hadici (16) připojte k přípojce foukání (12) na motorové hlavě (2).

Tlačitko čištění filtru

Zastrčte síťovou zástrčku přístroje a zapněte jej.

Při zhoršujícím se sacím výkonu lze stisknutím tlačítka čištění filtru (D 26) dosáhnout zlepšení sacího výkonu.

1. Zapněte přístroj.
2. Sací otvor sací hadice zavřete rukou.
3. Stiskněte tlačítko čištění filtru (D 26).

Čištění/údržba

Vytáhněte síťovou zástrčku. Nebezpečí zásahu elektrickým proudem.

Před každým použitím kontrolujte přístroj na očividná poškození, jako na př. poškozený síťový kabel, v případě potřeby jej nechte opravit anebo vyměnit.

Čištění přístroje

Nepostřikujte tento nástroj vodou a nepoužívejte žádné ostré čisticí prostředky resp. rozpouštědla. Nástroj by se mohl poškodit.

- Po skončení provozu vyprázdněte nádobu (A 5) na smetí:

- Nasátou kapalinu lze vypustit odšroubováním výpustného šroubu (A 6). V nádobě zůstane zbytek tekutiny.

- K odstranění veškerých zbytků kapaliny, otevřete uzavírací spony (10) a vylijte zbytek kapaliny.

- Vyčistěte nádobu na smetí vlhkým hadrem.

- Pěnovkový filtr ( A 18) hmoty vlážnou vodou a mýdlem a nechte jej uschnout.

- Vyklepte skladaný filtr ( A 20) a vyčistěte jej štětcem anebo smetákem.

- Plný papírový sáčkový filtr ( 21) vy-měňte (Pro dodatečné objednávky viz kapitolu „Náhradní díly/Příslušenství“).

- Vyklepejte variantně dostupný suchý filtr (látkový sáček). Omyjte ho příp. vlažnou vodou a mýdlem a nechte ho oschnout.

Údržba

- Přístroj je nevyžaduje údržbu.

F Skladování

1. Naviňte síťový přípojovací kabel (11).

2. K uložení příslušenství slouží uchycení příslušenství (9/13).

3. Dbejte na pokyny k čištění a údržbě přístroje.

Odklízení a ochrana okolí

Zlikvidujte prosím přístroje, které již nebudou použitelné, ekologicky.

Stroje nepatří do domácího odpadu.

Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztrídí a mohou se pak zavést do recyklace. Zeptejte se v našem Service-Center.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě dalších dotazů se obratte na servisní středisko „Service-Center“ (viz strana 80).

Pol. Pol. Označení Použití Č. artiklu

Návod Výkres

k obsluze sestavení

A 1/2 19 Motorová skřín + držadlo
EU	72079:
UK	72079:

A 5	21	Nádoba z ušlechtilé oceli	91105501
A 6	7	Výpustný šroub	91104186
A 7	9	vodicí kolečka	91105502

A 8	10 Antistatický řetěz	91105503
A 14 25	Teleskopická sací trubka	91105849

A 16 22 Sací hadice	91105846
A 17 13 Rukojeť s regulací vzduchu	91104782

A 18 18 Pěnovkový filtr, balení po 3 ks		91105506
A 19/20 16 Skládaný filtr s víko filtr		91105505

A 21 17 Papírové sáčkové filtry, 30 l,balení po 5 ks

30250137

A	24	14	Štěrbinovitá hubice		91099005
A	22	23	podlahová hubice s kartáčem	91105847

A

23

24

podlahová hubice s prýžovou chlopní

91105848

Také se dodává:

Označení	Provedení	Použití	Č. artiklu.
Sáčkový filtr na jemný prach 30 l, balení po 5 ks	2vrstvá mikrojemná speciální filtrační vata (MicroFilterVlies), bílá		30250110
Hubice na polštáře			72800040
Hubice pro auto			91096445

Hledání chyb

Problém Možná příčina Odstranění poruchy
Přístroj nestartuje	Chybí síťové napětí	Kontrola zásuvky, kabelu, vedení, zástrčky a pojistky, po případě oprava elektroodborníkem
	Vadný spínač/vypínač (A 3)	Oprava servisní službou
	Opotřebované uhlíky
	Vadný motor
Malý anebo chy-bějící sací výkon	Hadicový systém (A 16)anebo hubice (22/23/24)jsou ucpané	Odstraňte důvody ucpání a blo-kování
	Sací trubice (A 14) není správně poskládaná	Sací trubici poskládejte správně
	Nádrž (A 5) je otevřená	Nádrž uzavřete
	Nádrž (A 5) je plná	Nádrž vyprázdněte
	Filtr (A 18/20/21) je plný anebo ucpaný	Filtr vyprázdněte, vyčistěte anebo vyměňte
	Plovák se v koši filtru (C 25) nepohybuje	Uvolněte plovák
	Plovák v koši filtru je (C 25) vadný	Oprava prostřednictvím zákaznic-kého servisu
Plovák nevypne přístroj	Plovák se v koši filtru (C 25) nepohybuje	Uvolněte plovák
	Plovák v koši filtru je (C 25) vadný	Oprava prostřednictvím zákaznic-kého servisu
Z přístroje je vyfukován prach nebo nečistoty.	Chybí filtr (A 18/20/21) nebo není správně namonto-ván.	Nasadťe chybějící filtr nebo ověř-te správné usazení filtru.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precižně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. filtr), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo identifikační (IAN 328642_2001).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo,

CZ

přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone] E-Mail: [e-mail] IAN 328642_2001

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Všeobecnýpopis......81

Rozsah dodávky 82

Prehl'ad 82

Technické údaje....83

Bezpečnostnépokyny ......83

Symboly v návode ....83

Servisná oprava ......92

Náležite zlikvidujte obalový materiál.

Prehl'ad

Skriňa

2 plášť motora

18 špongiový filter na mokré vysá- vanie

19 veko filtra

Prečítajte si návod na obsluhu

Všeobecné bezpečnostné upozornenia

- Dbajte na to, aby sa sietový kábel tahaním po ostrých hranách, privretím alebo tahaním zaň nepoškodil.

Vytiahnite zástrčku zo zásuvky. Nebezpečenstvo zásahu elektrickým prúdom.

Zastrčte zástrčku do zásuvky.

Hlavný vypínač ( A 3) v polohe „I“.

Vypnutie:

Hlavný vypínač (A 3) v polohe „O“.

Suché vysávanie

• použite len suchý penový filter;

• pri vkladaní natočte trochu okraj filtra a pretáčajte ho potom opät spät.

• Odsávanie (odčerpávanie): Ponorte nasávaciu hadicu (A 16) na držadle (A 17) do nádoby s vodou a vodu odsávajte.

• Po odsávaní ihned' vyprázdnite nádobu z ušlachtilého kovu, pretože nie je konštruovaná na uskladňovanie kvapalín (vid' „Čistenie/údržba“).

Nezdržujte sa v ceste odčer- pávanej vody. Nebezpečen- stvo úrazu elektrickým prú- dom.

Ak je nádoba (5) plný, plavák uzavrie nasávací otvor, postup nasávania sa preruší.

Vytiahnite zástrčku zo zásuvky. Nebezpečenstvo zásahu elektrickým prúdom.

- Po ukončení prevádzky vyprázdnite nádrž s nečistotami (A 5):

• Nádrž vyčistite vlhkou handričkou.

- Skladaný filter ( A 20) vyprášte a vyčistite ho štetcom alebo ručnou metličkou.

- Číslo artiklu nájdete na typovom štítku.

CZ	Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že tentoVysavač na mokré a suché vysáváníkonstrukční řady PWD 25 A1Pořadové číslo 2202008147305 - 202008162595odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor-my a ustanovení:
EN 60335-1:2012/A2:2019 • EN 60335-2-2:2010/A1:2013EN 55014-1:2017 • EN 55014-2:2015 • EN 61000-3-2:2014EN 61000-3-3:2013 • EN 62233:2008 • EN 62321-1:2013
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě (20)** nese výrobce:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, Germany20.08.2020	Christian Frank(Osoba zplnomocněná k sestavení dokumentace)

* Výše popsany predmět prohlášení splňuje predpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
** Obě poslední číslice roku, kdy bylo uvedeno označení CE.
