NÁVOD K OBSLUZE IAN 271522 CRIVIT

Bezpečnostné pokyny 40

Tipy na korčul'ovanie 41

Nastavenie vel'kosti 41

Nastavenie šírky 41

Obutie 41 - 42

Vyzutie 42

Údržba 42 - 43

Pokyny k likvidácii 44

Pokyny k záruke a priebehu servisu 44

CZ

Obsah balení/seznam dílů 35

Technické údaje 35

Použití dle určení 35

HeiQ ^® Fresh Tech 35

Bezpečnostní pokyny 35

Tipy k bruslení 36

Nastavení velikosti 36

Nastavení rozteče 36

Nazouvání 36 - 37

Vyzouvání 37

Údržba 37 - 38

Uskladnění, čištění 38

Odstraňování závad 38

Pokyny k likvidaci 38 - 39

Pokyny k záruce a průběhu služby 39

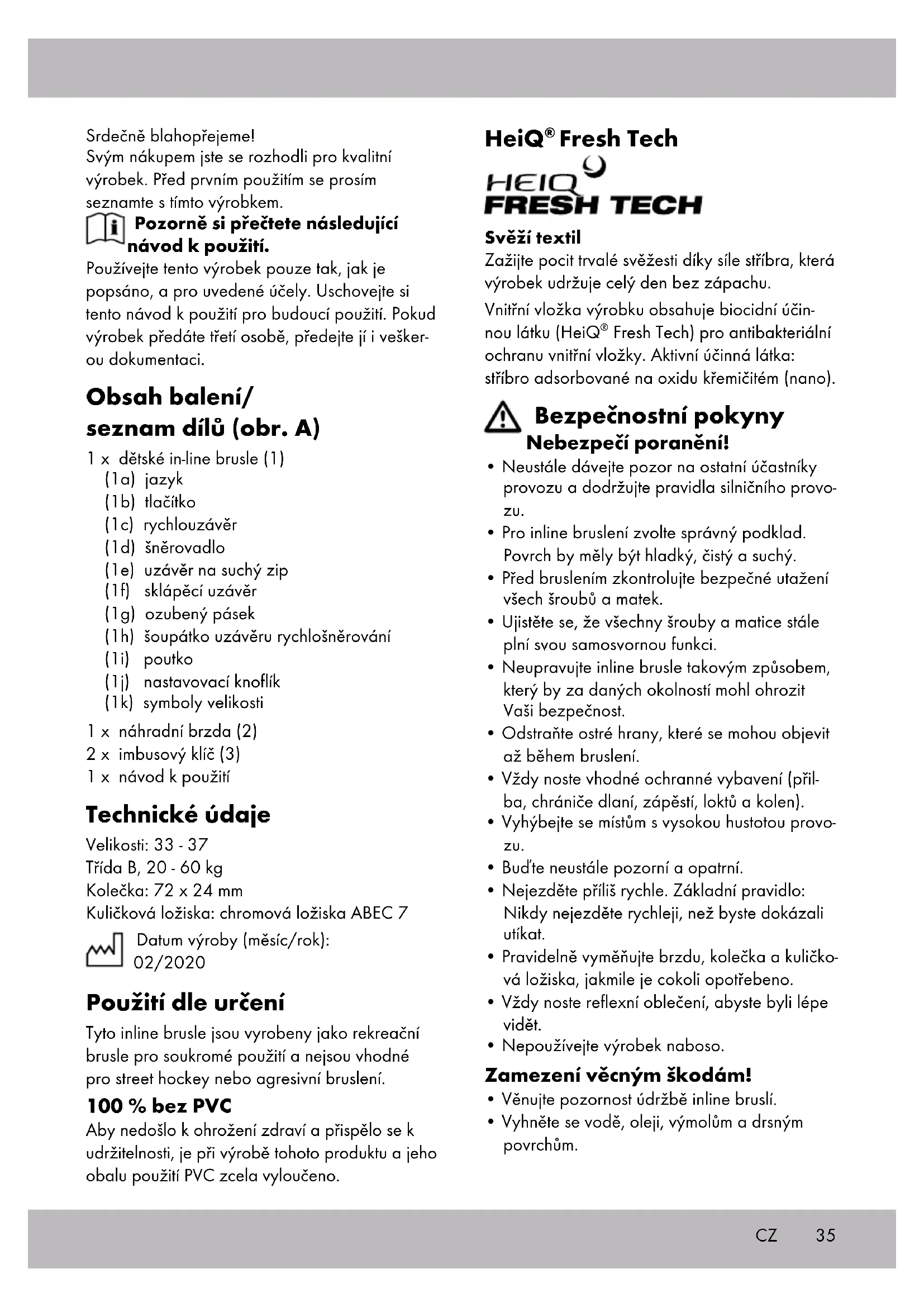

Srdečně blahopřejeme!

Svým nákupem jste se rozhodli pro kvalitní výrobek. Před prvním použitím se prosím seznamte s tímto výrobkem.

Pozorně si přečtete následující návod k použití.

Používejte tento výrobek pouze tak, jak je popsáno, a pro uvedené účely. Uschovejte si tento návod k použití pro budoucí použití. Pokud výrobek předáte třetí osobě, předejte jí i vešker-ou dokumentaci.

Obsah balení/ seznam dílů (obr. A)

1 x dětské in-line brusle (1)

(1a) jazyk
(1b) tlačítko
(1c) rychlouzávěr
(1d) šněrovadlo
(1e) uzávěr na suchý zip
(1f) sklápěcí uzávěr
(1g) ozubený pásek
(1h) šoupátko uzávěru rychlošněrování
(1i) poutko
(1j) nastavovací knoflík
(1k) symboly velikosti

1 x náhradní brzda (2)
2 x imbusový klíč (3)
1 x návod k použití

Technické údaje

Velikosti: 33 - 37

Třída B, 20 - 60 kg

Kolečka: 72 x 24 mm

Datum výroby (měsíc/rok):

02/2020

Použití dle určení

Tyto inline brusle jsou vyrobeny jako rekreační brusle pro soukromé použití a nejsou vhodné pro street hockey nebo agresivní bruslení.

100 % bez PVC

Aby nedošlo k ohrožení zdraví a přispělo se k udržitelnosti, je při výrobě tohoto produktu a jeho obalu použití PVC zcela vyloučeno.

HeiQ® Fresh Tech

HEIQ FRESH TECH

Svěží textil

Zažijte pocit trvalé svěžesti díky síle stříbra, která výrobek udržuje celý den bez zápachu.

Vnitřní vložka výrobku obsahuje biocidní účinnou látku (HeiQ® Fresh Tech) pro antibakteriální ochranu vnitřní vložky. Aktivní účinná látka: stříbro adsorbované na oxidu křemičitém (nano).

Bezpečnostní pokyny Nebezpečí poranění!

• Neustále dávejte pozor na ostatní účastníky provozu a dodržujte pravidla silničního provozu.
• Pro inline bruslení zvolte správný podklad. Povrch by měly být hladký, čistý a suchý.
• Před bruslením zkontrolujte bezpečné utažení všech šroubů a matek.
• Ujistěte se, že všechny šrouby a matice stále plní svou samosvornou funkci.
• Neupravujte inline brusle takovým způsobem, který by za daných okolností mohl ohrozit Vaši bezpečnost.
• Odstraňte ostré hrany, které se mohou objevit až během bruslení.
• Vždy noste vhodné ochranné vybavení (přilba, chrániče dlaní, zápěstí, loktů a kolen).
• Vyhýbejte se místům s vysokou hustotou provo- zu.
• Bud'te neustále pozorní a opatrní.
• Nejezděte příliš rychle. Základní pravidlo: Nikdy nejezděte rychleji, než byste dokázali utíkat.
• Pravidelně vyměňujte brzdu, kolečka a kuličková ložiska, jakmile je cokoli opotřebeno.
• Vždy noste reflexní oblečení, abyste byli lépe vidět.
• Nepoužívejte výrobek naboso.

Zamezení věcným škodám!

• Věnujte pozornost údržbě inline bruslí.
• Vyhněte se vodě, oleji, výmolům a drsným povrchům.

Tipy k bruslení

Upozornění:

Doporučujeme bruslit ve skate parcích a absolvovat kurs bruslení s instrukto- rem.

První nácvik

Základní pozice:

Nohy postavte od sebe na šířku ramen, jděte lehce do kolen, abyste zabránili pádu na záda.

Rozjezd:

Jako začátečníci začinejte malými kroky a špičky nohou mějte směrem ven šikmo dopředu.

Jízda:

Pokud uděláte pár kroků za sebou, máte již dostatek dynamiky, abyste postavili obě brusle vedle sebe a jeli. Při tom jděte mírně do kolen.

Technika pádu

Důležité! Cvičte pády na chrániče, nejprve bez inline bruslí na měkký podklad. Pády se snažte zachytit vždy směrem dopředu, nikdy ne dozadu!

Padejte na chrániče kolen.

Následně pád zachycujte chrániči loktů a zápěstí.

Abyste predešli zranění, roztahujte pri tom prsty.

Zvládání zatáček

Při pomalé rychlosti:

Přenášejte váhu jako při jízdě na kole. Do levé zatáčky préneste váhu na levou nohu, do pravé zatáčky na pravou nohu.

Při vysoké rychlosti:

Překládejte jako při bruslení na ledě (obr. B).

Techniky brzdění

Upozornění:

Nacvičujte různé techniky brzdění na rovném povrchu, kde není žádná doprava ani chodci.

Dokud neovládáte techniky brzdění, vyhněte se svahům.

Pokud jsou Vaše inline brusle vybaveny brzdami, myslete také na jejich používání. Lehce nadzvedněte špičku brusle, na které je brzda namontována, a brzdu tlačte k zemi.

Přesuňte svou váhu lehce dopředu a ohněte kolena. Účinek brzdy lze posílit větším ohnutím kolen a přesunem váhy ještě více dopředu, zatímco současně zesilujete tlak na brzděnou brusli.

T-brzda (obr. D):

Pokud Vaše inline brusle nejsou vybaveny brzdou nebo je brzda odmontována, doporučuje-me Vám použití techniky „T-stopu“ – ta je ovšem vhodná pouze pro pokročilé bruslaře! Při použití techniky „T-stopu“ přesuňte svoji veškerou váhu na jednu nohu. Nyní pohybujete druhou nohou za první a postavte ji za ní v pravém úhlu.

Potom přesuňte svoji váhu zepředu na vnitřní stranu koleček zadní brusle a brzdíte zvyšováním přítlaku.

Nastavení velikosti (obr. E)

Stlačte dolů nastavovací knoflík (1j) a posunujte botu při stlačeném nastavovacím knoflíku na požadovanou velikost.

Ta musí zapadnout slyšitelným „KLIKNUTÍM“. Šipka na botě přitom ukazuje na odpovídající velikost (1k) na rámu.

Nastavení rozteče (obr. F)

Otáčením ve směru šipky uvolněte šroub na spodní straně výrobku přiloženým dlouhým imbusovým klíčem (3).

Posouváním boty upravte rozteč podle Vašich individuálních potřeb.

Potom šroub znovu utáhněte.

Nazouvání

Příprava od vybalení po nazutí Důležité! Dbejte na správné usazení Vašich inline bruslí na nohou.

Skořepina by se při zavírání rychlouzávěru neměla nijak zdeformovat. Nezavírejte rychlouzávěr násilím.

1. Zatlačte tlačitko (1b) rychlouzávěru (1c) ve směru šipky a rychlouzávěr (1c) otevřete (obr. G).
2. Stiskněte sklápěcí uzávěr (1f) a vytáhněte ozubený pásek (1g) z otvoru sklápěcího uzávěru (1f) (obr. H).

3. Otevřete uzávěr na suchý zip (1e) (obr. I).

4. Nastavte šoupátko uzávěru rychlošněrování (1h) do polohy OPEN a povolte rychlošněrování (obr. J).

5. Nazujte si inline brusle pomocí poutek (1i) (obr. K).
6. Vytáhněte šněrovadlo (1d) za jazykem (1a) dopředu a táhněte ho natažené nahoru (obr. L). Při tom tahejte střídavě za šněrovadla (1d).
7. Zaaretujte uzávěr rychlošněrování tak, že šoupátko uzávěru rychlošněrování (1h) posunete do polohy CLOSE (obr. M).
8. Z obou konců šněrovadla (1d) uvažte smyčku a zasuňte ji zpět za jazyk (1a).
9. Zapněte uzávěr se suchým zipem (1e).
10. Zasuňte ozubený pásek (1g) do určeného otvoru pod sklápěcím uzávěrem (1f) a nastavte správné upnutí pro Vás (obr. N).

Upozornění! Ke stanovení správného upnutí pro Vaši nohu držte sklápěcí uzávěr stlačený a pohybujte ozubeným páskem do polohy, která je pro Vás správná.

1. Zavřete rychlouzávěr (1c) („kliknutí“).

Vyzouvání

1. Zatlačte tlačitko (1b) rychlouzávěru (1c) ve směru šipky a rychlouzávěr (1c) otevřete (obr. G).
2. Stiskněte sklápěcí uzávěr (1f) a vytáhněte ozubený pásek (1g) z otvoru sklápěcího uzávěru (obr. H).
3. Otevřete uzávěr na suchý zip (1e) (obr. I).
4. Nastavte šoupátko uzávěru rychlošněrování (1h) do polohy OPEN a povolte rychlošněrování (obr. J).

Údržba

Výměna brzdy (obr. O) Upozornění: Opotřebené brzdy jsou nebezpečné! Brzdný účinek může být snížený. Před každou jízdou zkontrolujte opotřebení brzdy. Pokud se ovládání brzd zhoršuje, resp. brzdný účinek před dosažením značky opotřebení se snížuje, je třeba brzdu vyměnit. Nejpozději při dosažení značky opotřebení (1t) brzdu vyměňte.

• Odšroubujte šroub brzdového špalku (1n) inline brusle (1) přiloženými imbusovými klíči (3).
• Šrouby brzdového špalku (1n) vytáhněte a odstraňte brzdový špalek (1l) z držáku (1m).
• Šrouby brzdového špalku (1n) opět upevněte nový brzdový špalek (1l) na držáku (1m).

Výměna koleček (obr. P) Důležité!

- Dodržujte pokyny v kapitole „Technické údaje“: Kolečka, která mají jiný průměr, mohou změnit jízdní vlastnosti a za určitých okolností vést k ohrožení uživatele. Proto prosím nepoužívejte kolečka, která se nedají dokonale namontovat. Nikdy nemontujte větší kolečka, než byla původní kolečka inline brusle.

- Pro osové šrouby prosím dodržujte tyto pokyny: Po uvolnění šroubového spojení musíte na závit šroubů znovu nanést lak na zajištění šroubů! Doporučujeme vždy dodržovat tento postup jako preventivní opatření. Lak na zajištění šroubů lze zakoupit v hobby marketech nebo specializovaných prodejnách.

Kolečka se opotřebovávají. Toto opotřebení je závislé na mnoha faktorech, jako je styl bruslení, povrch, výška a hmotnost uživatele, povětrnostní podmínky, materiál koleček a jejich tvrdost. Proto je nutné je občas vyměnit.

• Vyšroubujte osové šrouby (1q) inline brusle z rámu (1p) pomocí dvou přiložených imbusových klíčů.
• Vytáhněte šrouby (1q) osy a vyjměte kolečko (1o).
• Znovu do rámu (1p) namontujte nové kolečko (1o) a upevněte ho pomocí osových šroubů (1q).

Po výměně:

Jestliže kolečko po výměně na straně prokluzuje nebo se na obvodu dotýká rámu, nepoužívejte ho! Ujistěte se, že jsou všechny šrouby po prvních minutách jízdy ještě utažené a že se neuvolnily nebo nepovolily.

Kolečka jednotlivě ještě jednou utáhněte, abyste zajistili, že poběží klidně a že ložiska nebudou vydávat zvuky.

Důležité!

Nová kolečka inline brusle celkově zvýši. Tím se změní vzdálenost od země a tím i brzdné vlastnosti. Z tohoto důvodu upravte brzdový špalík nebo ho vyměňte.

Výměna kuličkových ložisek (obr. Q/R)

Upozornění:

Kvalita kuličkových ložisek a jejich údržba je rozhodující pro klidný chod vašich inline bruslí.

• Kolečko (10) demontujte, jak je popsáno v kapitole „Výměna koleček“.
• Umístěte šestihranný klíč (držákem) (3) s extra přípravkem nad rozpěrku (1r) a rozpěrku (1r) vytlačte ven. Vyjměte ložisko (1s).
• Pomocí imbusového klíče (3) vytlačte druhé ložisko (1s).
• Vtlačte nové ložisko (1s). Kolečko (1o) otočte, vložte rozpěrku (1r) a poté vtlačte druhé nové ložisko (1s).
• Kolečko (1o) opět upevněte na rámu (1p), jak je popsáno v kapitole „Výměna koleček“.

Uskladnění, čištění

Inline brusle jsou technické zařízení pro sport a volný čas, a proto se v závislosti na dovednosti a stylu bruslení opotřebovávají. Po použití doporučujeme inline brusle důkladně vyčistit a vysušit. Odstraňte malé kamínky nebo jiné předměty, které eventuálně uvízly na kolečkách.

Odstraňte ostré hrany, které se případně vytvořily při bruslení. Inline brusle vždy uchovávejte na suchém místě.

- Po ukončení bruslení byste měli vyčistit kuličková ložiska suchým hadříkem. Mokrá nebo vlhká kuličková ložiska je nutné vysušit čistým hadříkem. Z vnější strany namažte ložiska vhodným ložiskovým tukem, aby se zabránilo vnější korozi.

- Ložiska jsou zpravidla uzavřená a zevnitř je nelze mazat. Opotřebovaná kuličková ložiska je nutné vyměnit.

Odstraňování závad

- Chod koleček nebo kuličkových ložisek je hlučný

Vymontujte kolečko z rámu, vyjměte ho a vyčistěte kuličková ložiska suchým hadříkem.

- Kolečka se rychle opotřebovávají

Hladké povrchy prodlužují životnost koleček. Vyzkoušejte tvrdší kolečka pro tvrdší povrchy a použití za ztížených podmínek.

- Kolečka se blokuji

Nedotahujte osové šrouby príliš pevně.

- Brusle táhne doleva nebo doprava

Toto může záviset na samotném uživateli. Kolečka, která se jednostranně opotřebují, vyměňte.

- Brzda nefunguje správně

Opotřebené brzdy jsou nebezpečné! Brzdný účinek může být snížený. Před každou jízdou zkontrolujte opotřebení brzdy. Pokud se ovládání brzd zhoršuje, resp. brzdný účinek před dosažením značky opotřebení se snižuje, je třeba brzdu vyměnit. Nejpozději při dosažení značky opotřebení brzdu vyměňte.

- Problémy s brzděním

Vždy udržujte dostatečný odstup. Čím rychleji jedete, tím delší bude Vaše brzdná dráha. Ujistěte se, že jste porozuměli technikám brzdění a procvičujte je na rovném terénu.

- Dochází k častému vykrucování kotníků

Dotáhněte dostatečně pevně šněrovadla.

- Problemy s vložkou bot

Možná nejste na tento druh pohybu zvyklí. Zkontrolujte oblasti, které způsobují potíže a inline brusle znovu upravte. Zkuste si vzít ponožky.

Pokyny k likvidaci

Výrobek a obalový materiál likvidujte do odpadu podle aktuálních místních předpisů. Obalový materiál, jako např. fóliové sáčky, nepatří do dětských rukou. Obalový materiál uchovávejte z dosahu dětí.

Výrobky a obaly likvidujte tak, abyste chránili životní prostředí.

Recyklační kód slouží pro označování různých materiálů za účelem jejich přivedení do cyklu opětovného zhodnocení (recyklace).

Kód je složen z recyklačního symbolu – který má vyjadřovat cyklus opětovného zhodnocování - a čísla, které označuje materiál.

Pokyny k záruce a průběhu služby

Produkt byl vyrobený s velkou pečlivostí a byl průběžně kontrolovaný ve výrobní procesu. Na tento produkt obdržíte tříroční záruku ode dne zakoupení. Uschovejte si pokladní stvrzenku.

Záruka se vztahuje jen na vady materiálu a chyby z výroby, nevztahuje se na závady způsobené neodborným zacházením nebo použitím k jinému účelu. Tato záruka neomezuje Vaše zákonná ani záruční práva.

Při případných reklamacích se obraťte na dole uvedenou servisní horkou linku nebo nám zašlete email. Náš servisní pracovník s Vámi co nejrychleji upřesní další postup. V každém případě Vám osobně poradíme.

Záruční doba se neprodlužuje po případných opravách v době záruky ani v případě zákonného ručení nebo kulance. Toto platí také pro náhradní a opravené díly. Opravy prováděné po vypršení záruční lhůty se platí.

IAN: 327349_1907

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

Pozorne si prečítajte tento návod na použivanie.

1 x detské kolieskové korčule (1)

1 x náhradná brzda (2)
2 x imbusový kl'úč (3)
1 x návod na použivanie

Technické údaje

Vel'kosti: 33 - 37

Trieda B, 20 - 60 kg

Kolieska: 72 x 24 mm

Nohy postavte od seba na šírku ramien, ohnite si kolená mierne, aby ste zabránili spadnutiam na chrbát.

Zrýchlenie:

Dôležité! Nacvičte si pád na ochranné

Padajte na chrániče kolien.

Napokon zachyťte pád s chráničmi lakťov a dlaní.

Roztiahnite pritom prsty, aby ste sa vyhli zraneniam.

Ovládanie zákrut

Pri malom tempe:

Stlačte nadol nastavovací gombík (1j) a posuňte topánku pri stlačenom nastavovacom gombíku na požadovanú vel'kost'.

• Odskrutkujte skrutky brzdového segmentu (1n) inline korčuli (1) s priloženými imbusovými klúčmi (3).
• Vytiahnite skrutky brzdového segmentu (1n) a odstráňte brzdový segment (1l) z držiaka brzdového segmentu (1m).
• Upevnite nový brzdový segment (1l) opäť pevne na držiaku brzdového segmentu (1m) skrutkami brzdového segmentu (1n).

Výmena koliesok (obr. P) Dôležité!

Výmena gul'kových ložísk (obr. Q/R)

Upozornenie:

Osové skrutky pevne neut'ahujte.
