NÁVOD K OBSLUZE IAN 303756 AURIOL

12. Příprava větroměru a srážkoměru, připojení k meteorologické stanici .........................Strana 91

12.1 Kalibrace větroměru ........................................................................................................Strana 91 12.2 Příprava srážkoměru ........................................................................................................Strana 91

12.3 Automatické připojení větroměru a srážkoměru k meteorologické stanici ...................Strana 91

12.4 Ruční připojení větroměru a srážkoměru k meteorologické stanici ...............................Strana 91

25. Odstraňování závad při poruchách výsledků měření ...................................................Strana 100

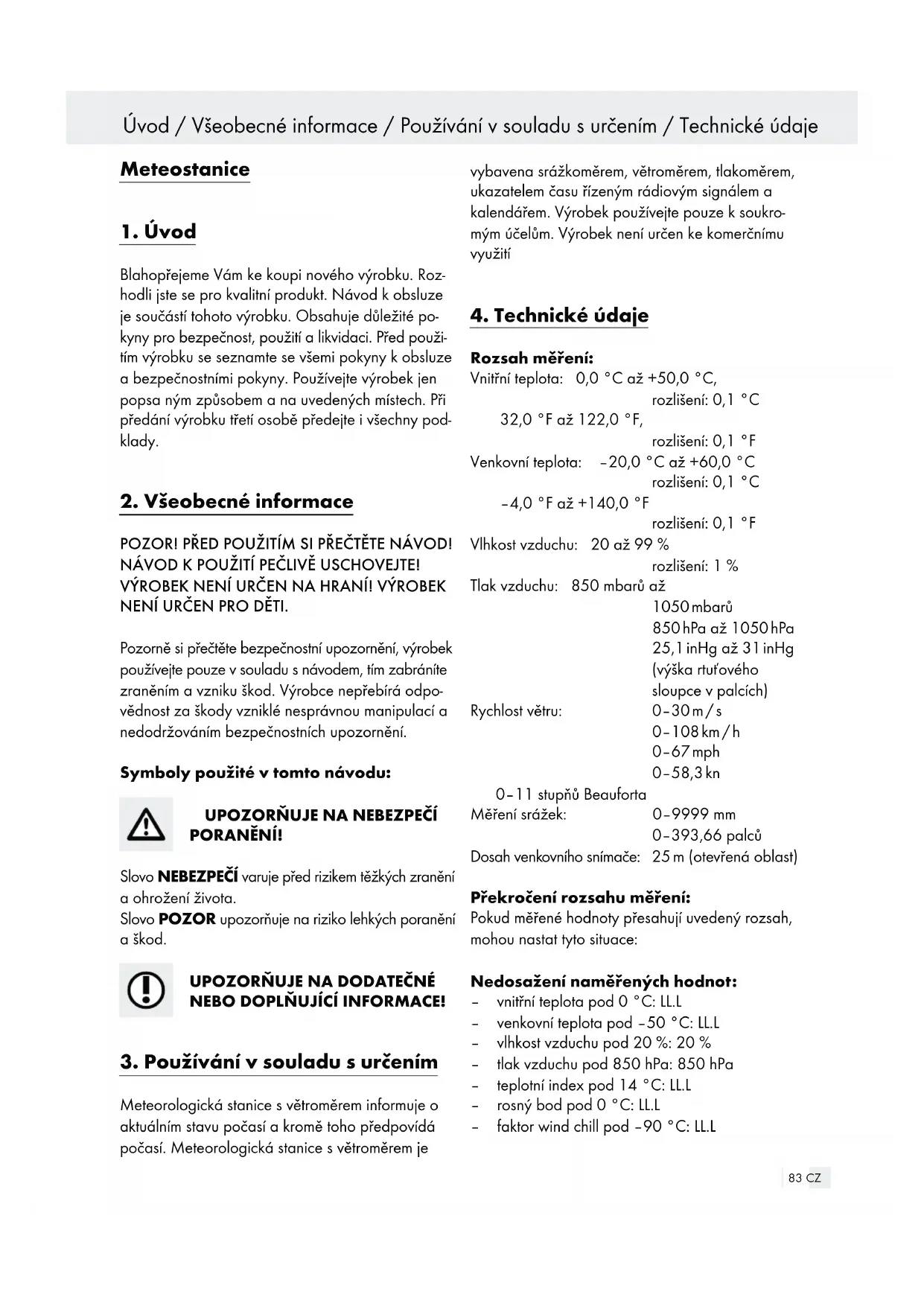

Blahopřejeme Vám ke koupi nového výrobku. Roz- hodli jste se pro kvalitní produkt. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité po- kyny pro bezpečnost, použití a likvidaci. Před použi- tím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsa ným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny pod- klady.

2. Všeobecné informace

POZOR! PŘED POUŽITÍM SI PŘEČTĚTE NÁVOD! NÁVOD K POUŽITÍ PEČLIVĚ USCHOVEJTE! VÝROBEK NENÍ URČEN NA HRANÍ! VÝROBEK NENÍ URČEN PRO DĚTI. Pozorně si přečtěte bezpečnostní upozornění, výrobek používejte pouze v souladu s návodem, tím zabráníte zraněním a vzniku škod. Výrobce nepřebírá odpo- vědnost za škody vzniklé nesprávnou manipulací a nedodržováním bezpečnostních upozornění. Symboly použité v tomto návodu:

UPOZORŇUJE NA NEBEZPEČÍ

PORANĚNÍ! Slovo NEBEZPEČÍ varuje před rizikem těžkých zranění a ohrožení života. Slovo POZOR upozorňuje na riziko lehkých poranění a škod.

3. Používání v souladu s určením

Meteorologická stanice s větroměrem informuje o aktuálním stavu počasí a kromě toho předpovídá počasí. Meteorologická stanice s větroměrem je vybavena srážkoměrem, větroměrem, tlakoměrem, ukazatelem času řízeným rádiovým signálem a kalendářem. Výrobek používejte pouze k soukro- mým účelům. Výrobek není určen ke komerčnímu využití

Rozsah měření: Vnitřní teplota: 0,0 °C až +50,0 °C, rozlišení: 0,1 °C 32,0 °F až 122,0 °F, rozlišení: 0,1 °F Venkovní teplota: –20,0 °C až +60,0 °C rozlišení: 0,1 °C –4,0 °F až +140,0 °F rozlišení: 0,1 °F Vlhkost vzduchu: 20 až 99 % rozlišení: 1 % Tlak vzduchu: 850 mbarů až 1050 mbarů 850 hPa až 1050 hPa 25,1 inHg až 31 inHg (výška rtuťového sloupce v palcích) Rychlost větru: 0–30 m / s 0–108 km / h 0–67 mph 0–58,3 kn 0–11 stupňů Beauforta Měření srážek: 0–9999 mm 0–393,66 palců Dosah venkovního snímače: 25 m (otevřená oblast) Překročení rozsahu měření: Pokud měřené hodnoty přesahují uvedený rozsah, mohou nastat tyto situace: Nedosažení naměřených hodnot: – vnitřní teplota pod 0 °C: LL.L – venkovní teplota pod –50 °C: LL.L – vlhkost vzduchu pod 20 %: 20 % – tlak vzduchu pod 850 hPa: 850 hPa – teplotní index pod 14 °C: LL.L – rosný bod pod 0 °C: LL.L – faktor wind chill pod –90 °C: LL.L84 CZ Technické údaje / Bezpečnostní upozornění Překročení naměřených hodnot: – vnitřní teplota nad 50 °C: HH.H – venkovní teplota nad 70 °C: HH.H – vlhkost vzduchu nad 99 %: 99 % – tlak vzduchu nad 1050 hPa: 1050 hPa – teplotní index nad 60 °C: HH.H – rosný bod nad 60 °C: HH.H – faktor wind chill nad 60 °C: HH.H – množství srážek nad 9999 mm: HHH – rychlost větru nad 50 m / s: 50 m / s POZOR! Displej bude při teplotě pod cca –20 °C stále hůře čitelný. Podle typu baterie počítejte při nízkých teplotách (zpravidla od –20 °C) s nedostatečným napájením. Meteorologickou stanici ani venkovní snímač nevystavujte přímému slunečnímu záření. POZOR! Při teplotách nad 60 °C (podle typu baterie) hrozí, že vyteče akumulátorová kyselina. Napájení: Meteorologická stanice: 6 x 1,5 V baterie, typ AA Větroměr: 2 x 1,5 V baterie, typ AA Srážkoměr: 2 x 1,5 V baterie, typ AA Provozní doba s nabitými bateriemi: cca 90 dny POZOR! My OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, prohlašujeme na vlastní zod- povědnost, že výrobek: Meteostanice · model č.: H13726, verze: 07 / 2016, k němuž se prohlášení vztahuje, souhlasí s normami / normativními doku- menty směrnice 1999 / 5 / ES. Podklady můžete v případě potřeby zavést z www.owim.com.

5. Bezpečnostní upozornění

VÝROBEK JE NEBEZPEČNÝ

PRO DĚTI! Spolknutí baterie je životu nebezpečné. Baterie a meteorologická stanice musí být uchovávány mimo dosah malých dětí. Při spolknutí baterie je třeba ihned vyhledat lékaře. NEBEZPEČÍ PORANĚNÍ! Vybité baterie vyjměte z přístroje. V žádném případě nezkratujte póly baterie. Tento přístroj mohou používat děti starší než 8 let, osoby se sníženými fyzickými, senzorickými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi o používání přístroje jen tehdy, jestliže byly poučeny o jeho bezpeč- ném používání a porozuměly možným ohrože- ním. Děti si nesmí s přístrojem hrát. Děti nesmí provádět čištění a údržbu bez dohledu. POZOR – POŠKOZENÍ VÝROBKU! Používejte výhradně uvedený typ baterií. Baterie umístěte podle pólů. Pravidelně kontrolujte, zda baterie nevytekly. Pokud přístroj delší dobu nepoužíváte, vyjměte baterie. V žádném případě nenamáčejte meteorologic- kou stanici a venkovní snímač do vody nebo ji- ných kapalin. Dodržujte pokyny pro čištění a uchovávání uve- dené v tomto návodu.85 CZ Obsah balení / Slovníček pojmů

1 meteorologická stanice s opěrou

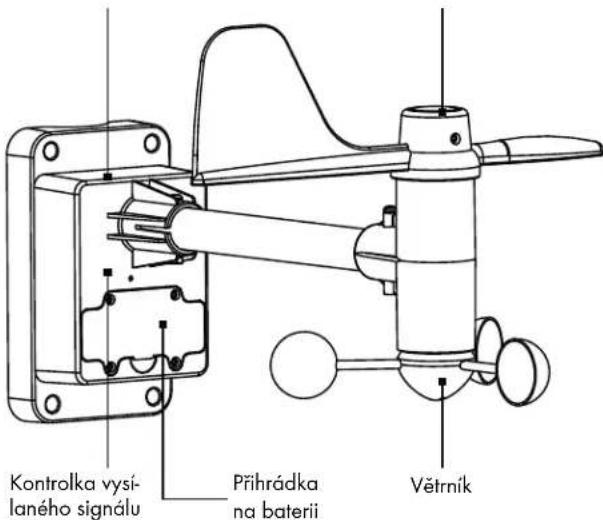

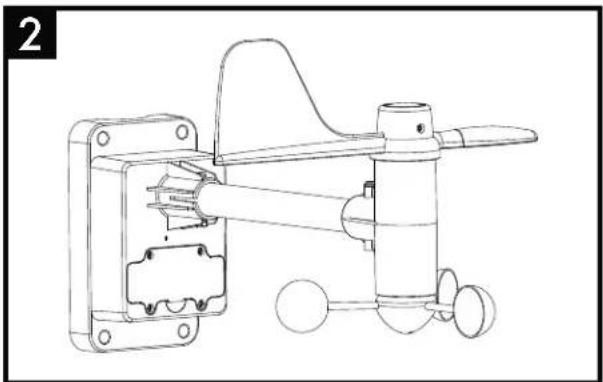

1 větroměr s integrovaným snímačem teploty a vlhkosti vzduchu

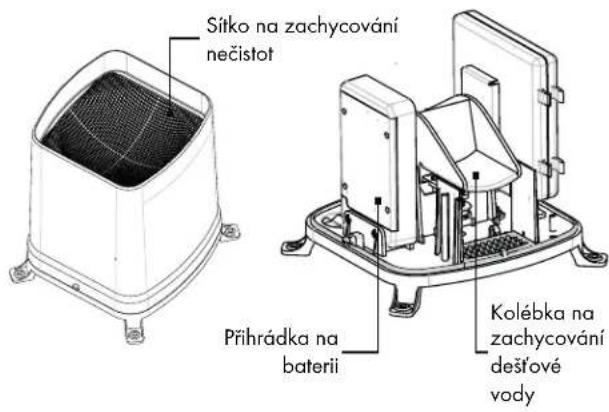

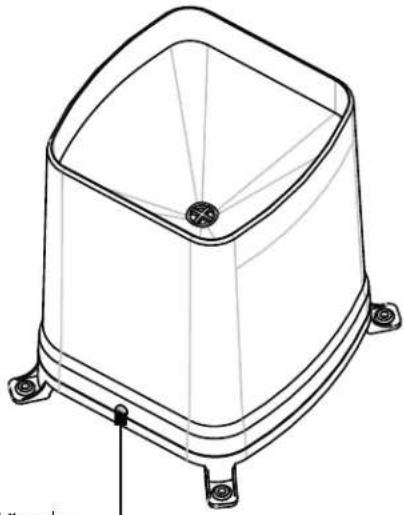

1 srážkoměr se sítkem na zachycování nečistot

6 šroubů k hmoždinkám ø 5 mm

4 šrouby s vnitřním šestihranem M6 včetně 4 matic a 8 podložek

Dew Point: Rosný bod (Dew Point) je teplota, při níž začínají kondenzovat vodní páry obsažené ve vzduchu. Příklad: Pokud je vzduch postupně ochlazován, stoupá při konstantní vlhkosti vzduchu relativní vlh- kost vzduchu až na 100 %. Poté je dosaženo ros- ného bodu a ochlazený vzduch při této teplotě obsahuje maximální možný objem vodní páry. Heat Index: Teplotní index (Heat Index) je teplota vzduchu poci- ťovaná lidským tělem s ohledem na naměřenou tep- lotu a aktuální vlhkost vzduchu. Wind Chill: Faktor wind chill (Wind Chill) je rozdíl mezi naměře- nou teplotou vzduchu a teplotou pociťovanou, která závisí na rychlosti větru. Wind chill zohledňuje ochlazení objektu větrem. Lidé vnímají tento faktor především na obličeji. Protože lze faktor wind chill vypočítat pouze při tep- lotách těsně nad nebo pod hranicí 0 °C, nahrazuje se při vyšších teplotách většinou teplotním indexem (Heat Index).86 CZ Funkce / Uvedení do provozu

Meteorologická stanice: – Rádiově řízený příjem časového signálu DCF-77 s ukazatelem času, nastavení časového pásma – Ukazatel data – Budík s funkcí opakovaného buzení – Ukazatel vnitřní teploty a vlhkosti vzduchu s pamětí minimálních a maximálních naměřených hodnot – Ukazatel venkovní teploty a vlhkosti vzduchu s pamětí minimálních a maximálních naměřených hodnot – Ukazatel tlaku vzduchu – Ukazatel tendence počasí – Ukazatel vybití baterie (meteorologická stanice, větroměr a srážkoměr) – Ukazatel směru větru – Ukazatel síly větru s alarmem větru – Ukazatel rosného bodu (Dew Point) – Alarm ledu a mrazu – Ukazatel srážek – Ukazatel rychlosti a směru větru – Ukazatel faktoru wind chill (Wind Chill) – Možnost postavení či zavěšení – Výrobek není určen k venkovnímu použití Větroměr: – Přenos údajů o rychlosti větru, teplotě a vlhkosti vzduchu do meteorologické stanice na frekvenci 434 MHz – Montáž na tyči o ø 25–31 mm – Montáž proveďte na místě nestíněném budovami, zdmi a jinými překážkami, které mohou ovlivňovat naměřené hodnoty. Srážkoměr: – Přenáší množství srážek do meteostanice na fre- kvenci 434 MHz. – Přístroj lze postavit nebo namontovat pomocí šroubů na rovnou plochu. – Srážkoměr umístěte na místo, které není chráněno před deštěm. POZOR Dodržujte tato bezpečnostní upozornění k větroměru a srážkoměru: – Měřicí přístroje nikdy nenamáčejte do vody ani do jiných kapalin. – Měřicí přístroje nedávejte do pečicí nebo mikro- vlnné trouby. – Přístroje nevystavujte teplotám pod –20 °C nebo nad 60 °C. – Přístroje nesmějí přijít do styku s chemikáliemi.

9. Uvedení do provozu

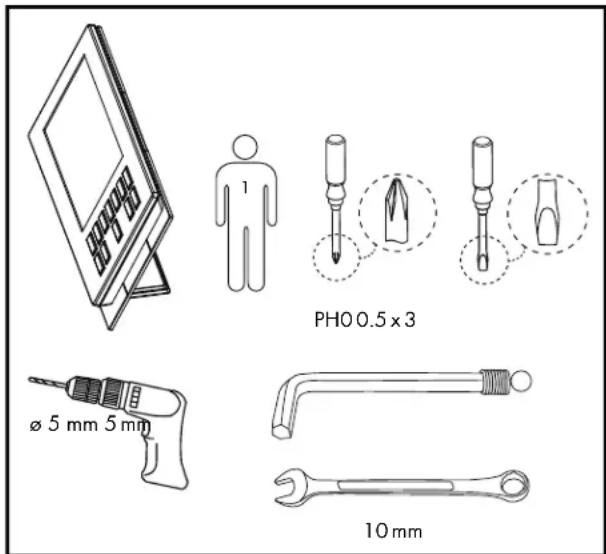

POZOR! Před vlastní montáží se dobře seznamte s meteoro- logickou stanicí, větroměrem a srážkoměrem. Při čtení návodu k obsluze mějte popsané přístroje po ruce, naučíte se je snadněji ovládat. Postavení meteorologické stanice na pod- ložku: Meteorologická stanice má předmontovanou opěru, s jejíž pomocí můžete přístroj snadno postavit.

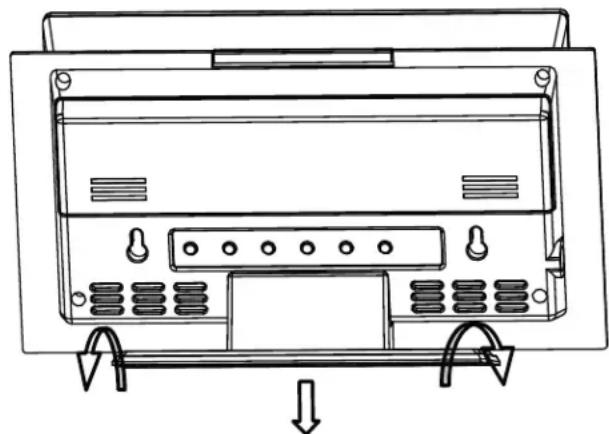

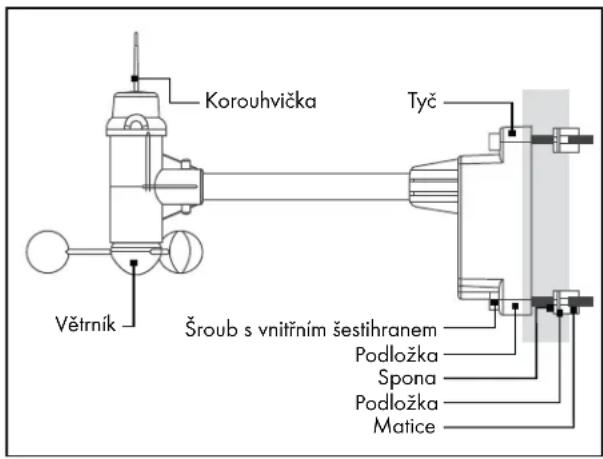

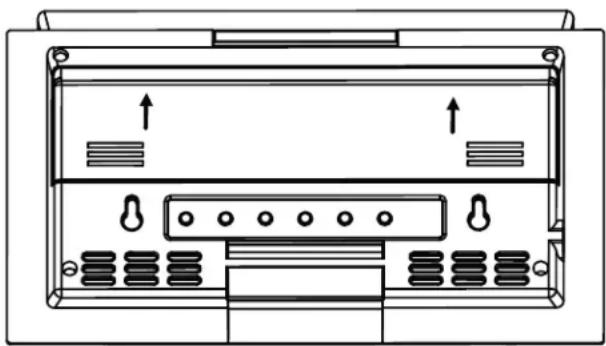

PH0 0.5 x 3 ø 5 mm 5 mm 10 mm87 CZ Uvedení do provozu Montáž meteorologické stanice na stěnu:

1. Vyznačte si vrtané otvory (ø 5 mm, ve vzdálenosti

11,3 cm od sebe) pro meteorologickou stanici a dávejte pozor, abyste během vrtání nepoškodili elektrická vedení, vodovodní potrubí aj.

2. Do vyvrtaných otvorů zasuňte hmoždinky tak,

aby byly v jedné rovině se stěnou.

3. Dodané šrouby zašroubujte do hmoždinek a

nechte vždy kousek šroubu přesahovat, abyste na něj mohli meteorologickou stanici zavěsit. Předmontovanou opěru můžete z meteorologické stanice sejmout. Sklopte opěru směrem dolů a vytáh- něte ji z drážky. Při připevňování opěry postupujte obráceně. Otvory pro zavěšení Montáž větroměru: Najděte vhodné místo pro větroměr. – Větroměr musí být umístěn na volném prostranství. – Vítr musí mít k větroměru přístup ze všech stran, aby přístroj mohl změřit správnou sílu větru a jeho směr. – Korouhvička a větrník nesmějí být blokovány, aby bylo možné provést měření správně. – Větroměr namontujte v dosahu rádiového signálu. Zdi a stěny omezují dosah rádiového signálu. Před provedením montáže zkontrolujte, jak me- teorologická stanice přijímá rádiový signál. Větroměr namontujte nejlépe na tyč nebo na střechu domu. Na těchto místech může vítr působit přímo na větroměr. K montáži použijte tyč o průměru cca 25–31 mm (není součástí dodávky). Umístěte ji tak, aby byla stabilní a stála svisle. Upevněte měřič větru tak, jak je níže zobrazeno, přibalenými šrouby s vnitřním šestihranem, podlož- kami, upevňovacími šrouby a maticemi. Po montáži zkontrolujte, zda je větroměr umístěn vo- dorovně a je stabilní. Vodorovná poloha je podmínkou přesného měření. Spona Podložka Podložka Matice Větrník Šroub s vnitřním šestihranem Tyč Korouhvička Postavení srážkoměru na podložku: Najděte vhodné místo pro srážkoměr. – Srážkoměr musí být umístěn na volném prostran- ství. Měření nesmí ovlivňovat žádné předměty a překážky. Srážkoměr neumísťujte pod keře nebe vedle zdí. – Na srážkoměr musí přímo dopadat déšť, aby bylo zajištěno přesné měření srážek. – Pravidelně kontrolujte, zda se pod srážkoměrem nehromadí dešťová voda. Voda musí volně od- tékat. – Srážkoměr namontujte v dosahu rádiového sig- nálu. Zdi a stěny omezují dosah rádiového sig- nálu. Před konečným výběrem místa zkontrolujte, jak meteorologická stanice přijímá rádiový signál.88 CZ Uvedení do provozu / Vložení a výměna baterií Pokud jste našli vhodné místo, ujistěte se, že jde o úplně vodorovnou plochu, aby bylo zajištěno přesné měření srážek. Srážkoměr můžete jednoduše postavit nebo ho upevnit pomocí dodaných šroubů.

1. Vyznačte si vrtané otvory (ø 5 mm) podle sráž-

koměru a dávejte pozor, abyste během vrtání nepoškodili elektrická vedení, vodovodní po- trubí aj.

2. Do vyvrtaných otvorů zasuňte dodané hmoždinky

tak, aby byly v jedné rovině se stěnou.

3. Přišroubujte srážkoměr pomocí dodaných šroubů.

10. Vložení a výměna baterií

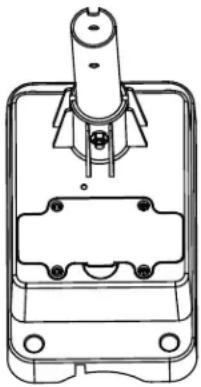

Vložte baterie nejdříve do venkovního (větroměr / srážkoměr) čidla a teprve potom do meteorologické stanice. Větroměr: – Jak před prvním uvedením do provozu, tak i po výměně baterie se musí větroměr nově kalibro- vat. Dbejte na obsah odstavce 12.1. Přihrádku na baterie otevřete povolením 4 šroubů s křížo vou drážkou na krytu. – Nadzvedněte kryt přihrádky na baterie. – Vložte baterie podle pólů (2 x 1,5 V, typ AA). Zkontrolujte, zda pod bateriemi leží černý pásek. Pomocí tohoto pásku můžete baterie při výměně vyjmout. – Umístěte kryt opět na přihrádku na baterie. Zkontrolujte, zda je těsnicí kroužek na přihrádce správně umístěn ve své drážce. Jedině tak lze zajistit, aby se do přihrádky na baterie nedostala voda. – 4 šrouby na krytu přihrádky na baterie opět pevně utáhněte. Meteorologická stanice: – Otevřete přihrádku na baterie na zadní straně meteorologické stanice ve směru šipek. – Vložte baterie podle pólů (6 x 1,5 V, typ AA). Po vložení první baterie se ozve pípnutí. – Přihrádku na baterie zavřete krytem. Položte kryt na přihrádku na baterie a zasuňte ho proti směru šipky. Kryt je zavřený, když zaklapne. Srážkoměr: – Plochým šroubovákem povolte 2 protilehlé upevňovací šrouby na krytu srážkoměru. – Opatrně nadzvedněte kryt přístroje. – Přihrádku na baterie otevřete povolením 4 šroubů s křížovou drážkou na krytu. – Nadzvedněte kryt přihrádky na baterie. – Vložte baterie podle pólů (2 x 1,5 V, typ AA). – Umístěte kryt opět na přihrádku na baterie. Zkontrolujte, zda je těsnicí kroužek na přihrádce89 CZ Vložení a výměna baterií / Přehled ovládání přístroje správně umístěn ve své drážce. Jedině tak lze zajistit, aby se do přihrádky na baterie nedostala voda. – 4 šrouby na krytu přihrádky na baterie opět pevně utáhněte. – Kryt opět opatrně nasaďte na přístroj. – Kryt upevněte pomocí upevňovacích šroubů na přístroji. Upevňovací šroub Zdířka pro adaptér 6 V DC (adaptér není zahrnut v rozsahu dodávky)

11. Přehled ovládání přístroje

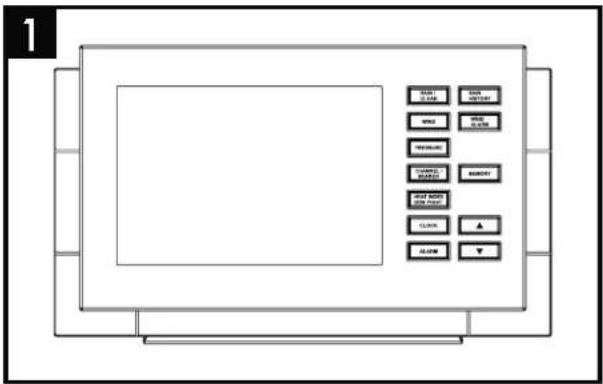

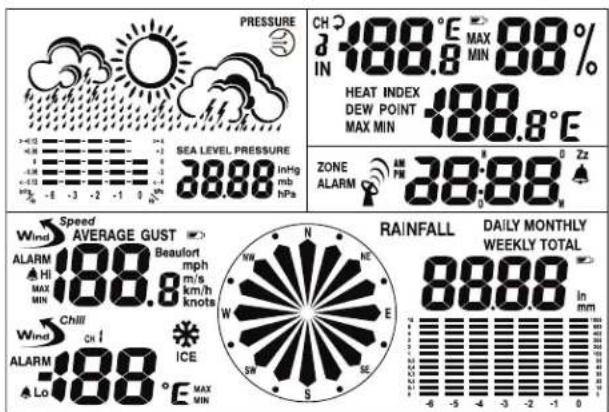

Meteorologická stanice: Předpověď počasí a tlak vzduchu Ukazatel teploty a vlhkosti vzduchu uvnitř / venku Rychlost větru, směr větru a množství srážek Čas a alarm

Tlačítka čelní strana Tlačítko 1 stisknutí Stisknutí na cca 3 s RAIN / CLEAR Množství srážek za den / týden / měsíc / celkem Vymazání údajů WIND Průměrná rych- lost větru (AVER- AGE) a nárazy větru (GUST) PRESSURE Změna jednotek tlaku vzduchu (inHg, mbar nebo hPa) Přizpůsobení tlaku vzduchu CHANNEL / SEARCH Volba kanálu (uvnitř, venku nebo střídavě) Vyhledávání rádiových snímačů HEAT INDEX DEW POINT Střídání ukaza- tele pociťované teploty (Heat Index) a rosného bodu (Dew Po- int) CLOCK Střídání ukaza- tele místního času, data a dne v týdnu Nastavení času a data90 CZ Přehled ovládání přístroje Tlačítko 1 stisknutí Stisknutí na cca 3 s ALARM Zobrazení a aktivace / deakti- vace času alarmu Nastavení času alarmu RAIN HISTORY Ukazatel srážek - nyní a za po- sledních 6 dní / týdnů / měsíců WIND ALARM Ukazatel větrného alarmu a alarmu wind chill MEMORY Ukazatel automa- ticky uložených min. a max. na- měřených hodnot teploty, vlhkosti vzduchu, rosného bodu (Dew Po- int), pociťované teploty (Heat In- dex), faktoru wind chill (Wind Chill) a rychlosti větru ▲ Nastavení dopředu Nastavení dopředu rychle ▼ Nastavení zpět Nastavení zpět rychle Tlačítka na přední straně Tlačítko 1 stisknutí Stisknutí na cca 3 s WIND AL Zapnutí a vy- pnutí alarmu vě- tru a alarmu wind chill WIND UNIT Nastavení jedno- tek rychlosti vě- tru (Beaufort, mph, m/s, km/h nebo uzly) Tlačítko 1 stisknutí Stisknutí na cca 3 s RAIN UNIT Nastavení jedno- tek množství srá- žek (mm nebo palce) Vyhledávání rá- diového signálu DCF-77 ZONE Přepínání mezi místním a světo- vým časem Nastavení svě- tového času C / F Přepínání z °C na °F SNOOZE / LIGHT Funkce opakova- ného buzení / podsvícení dis- pleje Větroměr: Korouhvička s integro- vaným kompasem Větrník Přihrádka na baterii Kryt s integrovaným měřením teploty a vlhkosti vzduchu Kontrolka vysí- laného signálu91 CZ Přehled ovládání přístroje / Příprava větroměru a srážkoměru ... Srážkoměr: Kolébka na zachycování dešťové vody Přihrádka na baterii Sítko na zachycování nečistot

12. Příprava větroměru a

srážkoměru, připojení k meteorologické stanici

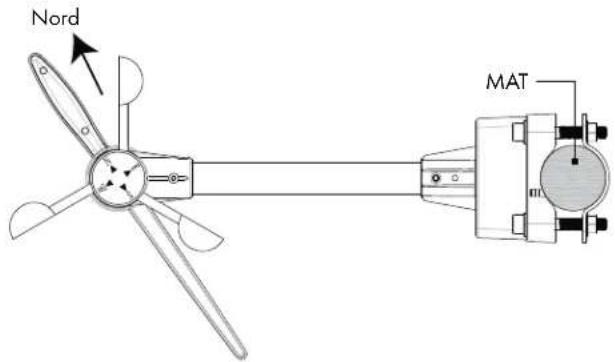

12.1 Kalibrace větroměru

Jak před prvním uvedením do provozu, tak i po výměně baterie se musí větroměr nově kalibrovat. Postup: – Před vložením baterií nasměrujte korouhvičku na sever. – Dbejte na to, aby se lopatkové kolo a deska netočily. – Baterie vložte do přihrádky podle pólů (postu- pujte podle bodu 10. Vložení a výměna bate- rie / Větroměr). – Krátce se rozsvítí kontrolka vysílaného signálu. Větroměr je zkalibrován. Nord MAT

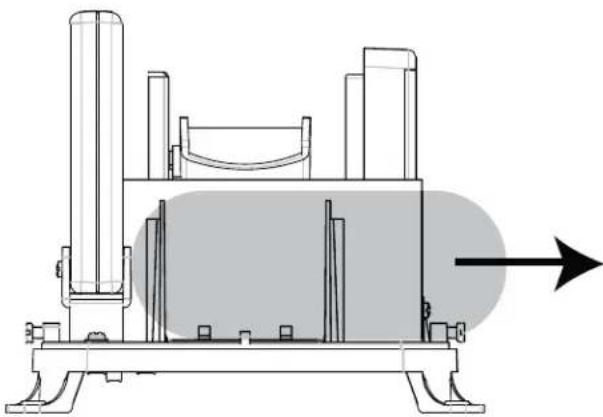

12.2 Příprava srážkoměru

– Vložte baterie do srážkoměru (postupujte podle bodu 10. Vložení a výměna baterie / Srážkoměr). – Odstraňte výplň, která chrání kolébku na zachy- cování dešťové vody při přepravě.

12.3 Automatické připojení

větroměru a srážkoměru k meteorologické stanici Po vložení baterií do větroměru a srážkoměru umístěte baterie také do meteorologické stanice (postupujte podle bodu 10. Vložení a výměna baterie / Meteo- rologická stanice). Meteorologická stanice vyhledá automaticky rádiové signály větroměru a srážkoměru. Proces trvá cca 4 minuty.

12.4 Ruční připojení větroměru a

srážkoměru k meteorologické stanici Po každé výměně baterií ve větroměru a srážkoměru je nutné znovu provést připojení k meteorologické stanici. Po výměně baterií a případně kalibraci vět- roměru stiskněte na cca 5 sekund tlačítko CHA- NNEL / SEARCH na meteorologické stanici. Zadání potvrdí potvrzovací tón. Na displeji blikají všechny naměřené hodnoty větroměru a srážkoměru. Proces může trvat až 4 minuty.92 CZ Základní nastavení meteorologické stanice

13. Základní nastavení

meteorologické stanice

– formát 12 / 24 hodin – čas – formát data – datum Tlačítkem CLOCK přejdete v nabídce dále. Pomocí tlačítka ▲ a tlačítka ▼ provedete nastavení. Pokud po dobu cca 60 sekund nestisknete žádné tlačítko nastavení, vrátí se meteorologická stanice automa- ticky na ukazatel času. Formát 12 / 24 hodin: Pokud při zobrazení času stisknete na cca 3 sekundy tlačítko CLOCK, přejdete do režimu nastavení. Na displeji začne blikat údaj 24h. Stisknutím tlačítka ▲ a tlačítka ▼ můžete přepínat mezi 24 h a 12 h zobrazením. U 12 h zobrazení se vlevo vedle odpo- ledního času objeví navíc zkratka AM / PM. Hodiny: Dalším stisknutím tlačítka CLOCK přejdete do nasta- vení hodin. Na displeji začnou blikat hodiny. Stisk- nutím tlačítka ▲ a tlačítka ▼ můžete nastavit hodiny. Minuty: Dalším stisknutím tlačítka CLOCK přejdete do nasta- vení minut. Na displeji začnou blikat minuty. Stisk- nutím tlačítka ▲ a tlačítka ▼ můžete nastavit minuty. Rok: Dalším stisknutím tlačítka CLOCK přejdete do nasta- vení roku. Na displeji začne blikat rok. Stisknutím tlačítka ▲ a tlačítka ▼ můžete nastavit rok. Formát data: Dalším stisknutím tlačítka CLOCK přejdete do nasta- vení formátu měsíce. Na displeji začnou blikat pís- mena D (day/den) a M (month/měsíc) nad datem. Stisknutím tlačítka ▲ a tlačítka ▼ můžete nastavit formát data. Měsíc: Dalším stisknutím tlačítka CLOCK přejdete do nasta- vení měsíce. Na displeji začne blikat měsíc. Stisknu- tím tlačítka ▲ a tlačítka ▼ můžete nastavit měsíc. Den: Dalším stisknutím tlačítka CLOCK přejdete do nasta- vení dne. Na displeji začne blikat den. Stisknutím tlačítka ▲ a tlačítka ▼ můžete nastavit den. Dalším stisknutím tlačítka CLOCK se vrátíte do zob- razení času.93 CZ Základní nastavení meteorologické stanice

13.2 Příjem signálu DCF-77

Tato funkce automaticky nastaví čas a datum. Stisknutím tlačítka můžete aktivovat příjem rádi- ového signálu DCF-77 k seřízení času a data. Stiskněte tlačítko a na displeji se zobrazí symbol . Pokud přístroj přijímá rádiový signál, zobrazí se ani- mace symbolu . Pokud se rádiové vlny nezobrazí, není na daném místě možný příjem signálu DCF-77. Pokud je příjem stálý, zobrazí se po cca 3-5 minu- tách animace symbol na displeji trvale. Opětovným stisknutím tlačítka příjem signálu DCF- 77 deaktivujete. POZOR! Ukazatele času a data jsou ve střední Evropě pře- nášeny pomocí tzv. rádiového signálu DCF-77. Vysí- lač se nachází nedaleko Frankfurtu nad Mohanem a jeho signál má dosah cca 1500 km. Pokud vaše meteorologická stanice tento signál přijímá, nemusíte přeřizovat hodiny ze zimního času na letní a naopak. Kvalita příjmu může být samozřejmě omezena geo- grafickou polohou (např. hluboká údolí) nebo sta- vebními podmínkami (např. za betonovými zdmi). Příjem signálu DCF může rovněž negativně ovlivnit působení elektromagnetického pole. Umístěte mete- orologickou stanici a venkovní snímač na vhodné místo. Pro opětovné zapnutí rádiového signálu postu- pujte podle pokynů v návodu, kapitola „Příjem sig- nálu DCF-77“.

13.3 Nastavení časového pásma

Při zobrazení času můžete přepínat čas ve vaší zemi na zobrazení času zvoleného časového pásma. Ča- sová pásma jsou rozdělena do 24 oblastí. Můžete si vybrat od časového pásma s +12 hodinami až –12 hodinami. Nastavení časového pásma: Podržte tlačítko ZONE stisknuté na cca 3 sekundy. Ozve se potvrzovací tón a na displeji se objeví blikající hodnota 0. Stisknutím tlačítka ▲ a tlačítka ▼ můžete nastavit ča- sové pásmo. Můžete si vybrat od časového pásma s +12 hodinami až -12 hodinami. Pomocí tlačítka ZONE se opět vrátíte do zobrazení času. Pokud během nastavování časového pásma nestisknete po dobu 60 sekund žádné tlačítko nasta- vení, meteorologická stanice přejde automaticky do režimu zobrazení času. Tlačítkem ZONE můžete zobrazit vybrané časové pásmo. Vedle zobrazení času se objeví slovo ZONE. Dalším stisknutím tlačítka ZONE se opět vrá- títe k času vašeho časového pásma. POZOR! Při nastavování časového pásma se řiďte těmito údaji: -1 hod: Atlantik, Irsko, Island, Portugalsko, Velká Británie 0 hod: Albánie, Belgie, Bosna a Hercegovina, Česká re- publika, Dánsko, Francie, Gibraltar, Itálie, Chorvat- sko, Lichtenštejnsko, Lucembursko, Maďarsko, Makedonie, Malta, Monako, Německo, Nizozem- sko, Norsko, Polsko, Rakousko, San Marino, Srbsko, Švédsko, Švýcarsko, Slovensko, Slovinsko, Španěl- sko (kromě Kanárských ostrovů)94 CZ Základní ... / Alarm / Nastavení jednotek ... / Přizpůsobení tlaku vzduchu +1 hod: Bulharsko, Estonsko, Finsko, Kypr, Litva, Lotyšsko, Moldávie, Rumunsko, Řecko, Turecko, Ukrajina Další časová pásma najdete v atlasu nebo na internetu.

Pro nastavení času alarmu stiskněte při zobrazeném času na 3 sekundy tlačítko ALARM. Po zaznění po- tvrzovacího signálu se na displeji zobrazí údaj ALARM a hodiny začnou blikat. Stisknutím tlačítka ▲ a tlačítka ▼ můžete nastavit ho- diny. Dalším stisknutím tlačítka ALARM přejdete do nasta- vení minut, minuty blikají. Stisknutím tlačítka ▲ a tlačítka ▼ můžete nastavit mi- nuty. Pomocí tlačítka ALARM se opět vrátíte do zob- razení času. Funkce alarmu je aktivována a vedle zobrazeného času se objeví symbol

Deaktivace alarmu: Stiskněte 2krát tlačítko ALARM při zobrazeném čase, až symbol zmizí. Opětovným stisknutím tlačítka ALARM můžete funkci alarmu znovu aktivovat. Pomocí tlačítka CLOCK se opět vrátíte do zobrazení času. Pokud během nastavování nestisknete po dobu cca 20 sekund žádné tlačítko, přepne se meteorologická stanice automaticky do zobrazení času. Vypnutí signálu alarmu: Signál alarmu se ozývá cca 2 minuty a symbol bliká. Můžete ho však vypnout dříve tlačítkem ALARM. Funkce opakovaného buzení: Stisknutím tlačítka SNOOZE / LIGHT můžete signál alarmu odložit o cca 10 minut. Po tuto dobu bliká nad zobrazením času symbol

Poté se opět ozve signál alarmu na cca 2 minuty. Signál alarmu můžete opět odložit tlačítkem SNOOZE / LIGHT nebo ho vypnout tlačítkem ALARM.

15. Nastavení jednotek

tlaku vzduchu Stisknutím tlačítka PRESSURE můžete přepínat mezi jednotkami hPa (hektopascal), mbar (milibar) a inHg (výška rtuťového sloupce v palcích).

16. Přizpůsobení tlaku vzduchu

Po vložení baterií do meteorologické stanice se zob- razí tlak vzduchu 1013 hPa. Tato hodnota je před- nastavená. Tlak vzduchu můžete přizpůsobit aktuálním podmínkám na daném místě. Nejprve si95 CZ Přizpůsobení ... / Nastavení jednotek rychlosti větru / Nastavení alarmu větru zjistěte aktuální hodnotu tlaku vzduchu např. z no- vin nebo na internetu. Stiskněte tlačítko PRESSURE na cca 3 sekundy, dokud nezazní potvrzovací tón. Začne blikat hodnota tlaku vzduchu. Stisknutím tlačítka ▲ nebo tlačítka ▼ nastavíte požadovanou hodnotu. Opětovným stisknutím tlačítka PRESSURE se vrátíte do běžného zobrazení. Totéž platí, pokud po dobu cca 1 minuty nestisknete žádné tlačítko nastavení.

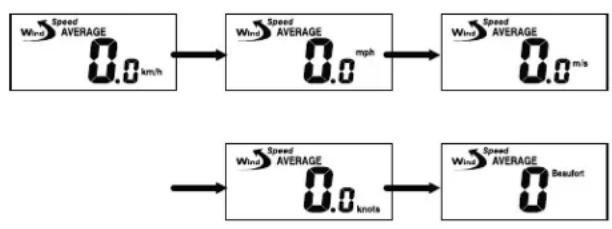

17. Nastavení jednotek

rychlosti větru Rychlost větru se může zobrazovat v 5 různých jed- notkách. – km / h (kilometry za hodinu) – mph (míle za hodinu) – m / s (metry za sekundu) – kn (uzly) – stupně Beauforta Stisknutím tlačítka WIND UNIT na zadní straně me- teorologické stanice můžete přepínat mezi různými jednotkami.

18. Nastavení alarmu větru

Meteorologická stanice umožňuje nastavit alarm při nárazech větru (nejvyšší rychlost za posledních 10 minut). Stiskněte opakovaně tlačítko WIND ALARM, dokud se na displeji nezobrazí údaj ALARM a GUST (nárazy větru). Podržte tlačítko WIND ALARM stisknuté po dobu cca 3 sekund, dokud nezazní potvrzovací tón a hodnota nezačne blikat. Stisknutím tlačítka ▲ nebo tlačítka ▼ nastavíte požadovanou hodnotu. Tlačítkem WIND ALARM potvrďte zadanou hodnotu, zobrazí se vlevo vedle rychlosti větru

Alarm větru je aktivován. Opětovným stisknutím tla- čítka WIND AL můžete alarm větru deaktivovat. Stiskněte tlačítko WIND AL tolikrát, dokud sym- bol nezmizí. Pokud náraz větru dosáhne nastavené hodnoty nebo ji překročí, spustí se výstražný signál na cca 1 minutu. Kromě toho na displeji bliká symbol

Stisknutím tlačítka WIND ALARM můžete zvuk alarmu vypnout. Symbol bliká dále, dokud ná- razy větru (za posledních 10 minut) opět neklesnou pod hraniční hodnotu.96 CZ Nastavení ... / Zapnutí a vypnutí ... / Nastavení jednotek ... / Nastavení jednotek ...

19. Nastavení alarmu wind chill

Meteorologická stanice umožňuje nastavit alarm faktoru wind chill. Stiskněte tlačítko WIND ALARM tolikrát, dokud se slovo ALARM nezobrazí vedle hodnoty wind chill. Podržte tlačítko WIND ALARM stisknuté po dobu cca 3 sekund, dokud nezazní potvrzovací tón a hodnota nezačne blikat. Stisknutím tlačítka ▲ nebo tlačítka ▼ nastavíte poža- dovanou hodnotu. Tlačítkem WIND ALARM potvrďte zadanou hodnotu, zobrazí se vlevo vedle teploty wind chill

Alarm wind chill je aktivován. Tlačítkem WIND AL můžete alarm wind chill opět deaktivovat. Stiskněte tlačítko WIND AL tolikrát, dokud symbol ne- zmizí. Pokud faktor wind chill dosáhne nastavené hodnoty nebo klesne pod ni, spustí se výstražný signál na cca 1 minutu. Kromě toho na displeji bliká symbol

Stisknutím tlačítka WIND ALARM můžete zvuk alarmu vypnout. Symbol bliká dále, dokud fak- tor wind chill opět nepřekročí hraniční hodnotu.

20. Zapnutí a vypnutí alarmu

větru a alarmu wind chill Stisknutím tlačítka WIND AL zapnete a vypnete alarm větru a alarm wind chill. Jestliže je alarm za- pnutý, zobrazí se příslušný symbol alarmu

Alarm větru a alarm wind chill je vypnutý Alarm větru je zapnutý Alarm wind chill je zapnutý

Alarm větru a alarm wind chill jsou zapnuté

21. Nastavení jednotek

měření srážek Můžete si vybrat mezi zobrazením množství srážek v milimetrech (mm) nebo v palcích (inch). Stiskněte tlačítko RAIN UNIT na zadní straně meteorologické stanice. Při každém stisknutí se přepne zobrazení jednotky na displeji.

22. Nastavení jednotek teploty

Můžete si vybrat zobrazení teploty ve stupních Cel- sia (°C) nebo Fahrenheita (°F). Stiskněte tlačítko C / F na zadní straně meteorologické stanice. Při ka- ždém stisknutí se přepne zobrazení jednotky na dis- pleji.97 CZ Nastavení jednotek teploty / Ukazatelé

Podsvícení displeje: Stisknutím tlačítka SNOOZE / LIGHT zapnete pod- svícení displeje. Po cca 10 sekundách podsvícení displeje automaticky zhasne.

Stisknutím tlačítka CLOCK můžete přepínat mezi ukazatelem času, data a dne v týdnu. Pokud po dobu cca 20 sekund nestisknete žádné tlačítko, vrátí se meteorologická stanice automaticky k ukazateli času. čas date den v týdnu

Tlačítkem ZONE můžete zobrazit vybrané časové pásmo. Vedle zobrazení času se objeví slovo ZONE. Dalším stisknutím tlačítka ZONE se opět vrá- títe k času vašeho časového pásma.

23.3 Teplota a vlhkost vzduchu

vnitřní / venkovní Stisknutím tlačítka CHANNEL / SEARCH zobrazíte teplotu a vlhkost vzduchu uvnitř a venku. Hodnoty uvnitř a venku se mohou na displeji zobrazovat také střídavě. Na displeji se potom navíc objeví symbol

23.4 Ukazatelé tepelného indexu

a rosného bodu Stisknutím tlačítka HEAT INDEX; DEW POINT můžete přepínat mezi tepelným indexem a rosným bodem.

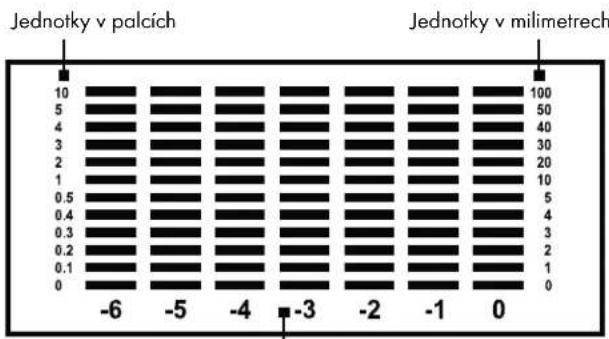

23.5 Množství srážek

Meteorologická stanice má automatickou paměť množství srážek. Množství srážek si můžete zobrazit v různých režimech. Množství srážek se zobrazuje ve 2 variantách, buď jako digitální hodnota, nebo jako diagram: Digitální hodnota: Hodnota Jednotka Diagram: Jednotky v palcích Jednotky v milimetrech Průběh posledních dní/týdnů/měsíců od současnosti (0) do doby před 6 dny/týdny/měsíci (–6) Stisknutím tlačítka RAIN / CLEAR si můžete vybrat z následujících zobrazení množství srážek: – celkové množství srážek – množství srážek za den – množství srážek za týden – množství srážek za měsíc Zobrazí se aktuální hodnota. Pod ní je diagram zaznamenávající historii posledních 6 jednotek.98 CZ Ukazatelé celkové množství množství za den množství za týden množství za měsíc Můžete si nechat zobrazit také podrobné údaje k historii. Příklad: Tlačítko RAIN / CLEAR stiskněte tolikrát, dokud se nezobrazí množství srážek za den. Na displeji se zobrazí hodnota množství srážek za aktuální den. Pod touto hodnotou se nachází diagram s údaji o množ- ství srážek za aktuální den a za posledních 6 dní. Stisknutím tlačítka RAIN HISTORY můžete zobrazit podrobnosti. Při každém stisknutí tlačítka přejdete o jeden den zpět. Obrázky dole ilustrují informace za poslední 2 dny: Aktuální den: množství srážek 250,2 mm se sloupcovým diagra- mem u údaje 0 Předchozí den: množství srážek 0,0 mm se sloup- covým diagramem u údaje –1 Před 2 dny: množství srážek 156,7 mm se sloupcovým diagra- mem u údaje –2 Podle stejného schématu si můžete zobrazit historii množství srážek za předchozí týdny či měsíce. Celkové množství srážek (TOTAL) nemá žádnou historii.

Větroměr automaticky ukazuje průměrný směr větru za poslední 2 minuty. N = sever NE = severovýchod E = východ SE = jihovýchod S = jih SW = jihozápad W = západ NW = severozápad

Meteorologická stanice udává průměrnou rychlost větru (AVERAGE) za poslední 2 minuty a nejvyšší rychlost nárazů větru (GUST) během posledních 10 minut. Stisknutím tlačítka WIND můžete přepínat mezi oběma údaji.99 CZ Ukazatelé / Údržba

23.9 Změny tlaku vzduchu

Meteorologická stanice eviduje změny tlaku vzduchu za posledních 6 hodin. hodnota jako výška rtuťového sloupce (inHg) průběh v hodinách hodnota v hPa (mbarech)

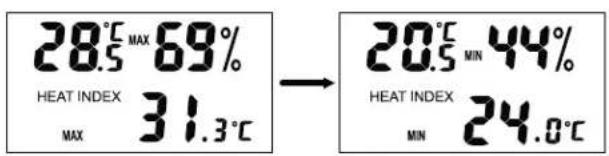

23.10 Minimální a maximální

naměřené hodnoty Tlačítkem MEMORY můžete zobrazit uložené mini- mální a maximální naměřené hodnoty.

23.11 Předpověď počasí

Meteorologická stanice dokáže předpovídat počasí na následujících 12-24 hodin. Předpověď vychází ze změny tlaku vzduchu a je přesná až na 75 %. Vzhledem k tomu, že počasí nelze nikdy předvídat na 100 %, nemůže výrobce zodpovídat za škody vzniklé nesprávnou předpovědí počasí. slunečno polojasno déšť bouřkaoblačno

23.12 Tendence počasí

Kromě předpovědi počasí je na displeji zobrazena také tendence počasí. Každá tendence, stoupavá, stálá a klesavá, je označena šipkou.

Pokud jsou baterie vybité, objeví se na displeji sym- bol . Meteorologická stanice, větroměr a srážko- měr mají samostatný symbol. Při zobrazení vnitřní teploty se zobrazuje ukazatel vybití baterie meteorologické stanice. Při zobrazení venkovní teploty se zobrazuje ukazatel vybití baterie větroměru. Ukazatel vybití baterie srážkoměru Jakmile se na displeji objeví symbol , baterie vy- měňte. Pokud jsou baterie slabé nebo vybité, nelze zaručit přesný výsledek měření. Pokud chcete baterie vyměnit, postupujte podle bodu 10. Vložení a vý- měna baterií. Při výměně baterií může dojít ke ztrátě uložených dat v meteorologické stanici.100 CZ Údržba / Odstraňování závad ... / Čištění / Likvidace

24.2 Sítko na zachycování nečistot

srážkoměru Odstraňujte pravidelně listí a ostatní předměty, které se nahromadí v sítku na zachycování nečistot sráž- koměru. Jedině tak lze zaručit přesné měření srážek.

25. Odstraňování závad při

poruchách výsledků měření POZOR! Meteorologická stanice a venkovní snímač obsahují citlivé elektronické součástky. Rádiové vlny, které vysílají např. mobilní telefony, bezdrátové vysí- lačky, rádia, dálkové ovladače nebo mikrovlnné trouby, mohou ovlivnit funkce meteorologické stanice a venkovního snímače a způsobit, že výsledky měření nebudou přesné. Meteorologická stanice a venkovní snímač by se proto měly nacházet v co největší vzdálenosti od přístrojů, které vysílají rádiové vlny. Výsledky měření mohou být rovněž zkresleny půso- bením elektrostatického náboje. V tomto případě meteorologickou stanici a venkovní snímač vynulujte tak, že baterie vyjmete a opět je vložíte po cca 5 sekundách. UPOZORNĚNÍ! Všechna uložená data se smažou. Překážky, jako například betonové stěny, mohou vést ke znatelnému rušení příjmu. V tomto případě zvolte jiné stanoviště (např. v blízkosti okna). Dbejte na umístění venkovního čidla v okruhu maximálně 25 m (volný prostor) od základní stanice. Udaný dosah je podmíněný volným prostorem, mezi ven- kovním čidlem a základní stanicí se nesmí nacházet žádná překážka. „Přímá viditelnost“ základní sta- nice a venkovního čidla často zlepší přenos signálů. Nízké teploty (venkovní teplota pod 0°C) mohou negativně ovlivnit kapacitu baterií a tím i přenos rádi- ového signálu. Dalším faktorem způsobujícím poruchy příjmu jsou vybité nebo slabé baterie venkovního čidla. V tomto případě vyměňte baterie za nové. Jestliže meteorologická stanice správně nefunguje, vyjměte krátce její baterie a znovu je nasaďte.

Přístroje čistěte pouze vlhkým hadříkem. Meteorolo- gickou stanici, větroměr ani srážkoměr v žádném případě nepotápějte do vody!

Obal je vyroben z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren tříděného odpadu. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. Nepotřebný výrobek neodhazujte, v zá- jmu zachování životního prostředí, do domácího odpadu, ale odevzdejte ho k odbornému zlikvidování. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Vadné nebo vybité baterie se musí, podle směrnice 2006 / 66 / ES a příslušných změn této směrnice, recyklovat. Baterie a artikl odevzdejte zpět do nabí- zených sběren. Škody na životním prostředí způsobené nesprávným odstraněním baterií do odpadu! Baterie se nesmějí vyhazovat do domovního odpadu. Mohou obsahovat jedovaté těžké kovy a musejí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte vybité baterie u komunální sběrny.101 ES 1. Introducción......................................................................................................................Página 102 2. Información general ........................................................................................................Página 102 3. Utilización conforme al uso prescrito .............................................................................Página 102 4. Datos técnicos ..................................................................................................................Página 102 5. Advertencias de seguridad .............................................................................................Página 103 6. Volumen de suministro .....................................................................................................Página 104 7. Explicación de términos ...................................................................................................Página 104 8. Funciones ..........................................................................................................................Página 105 9. Puesta en marcha ............................................................................................................Página 106 10. Colocar y cambiar las pilas ............................................................................................Página 107 11. Vista general del aparato ...............................................................................................Página 109
