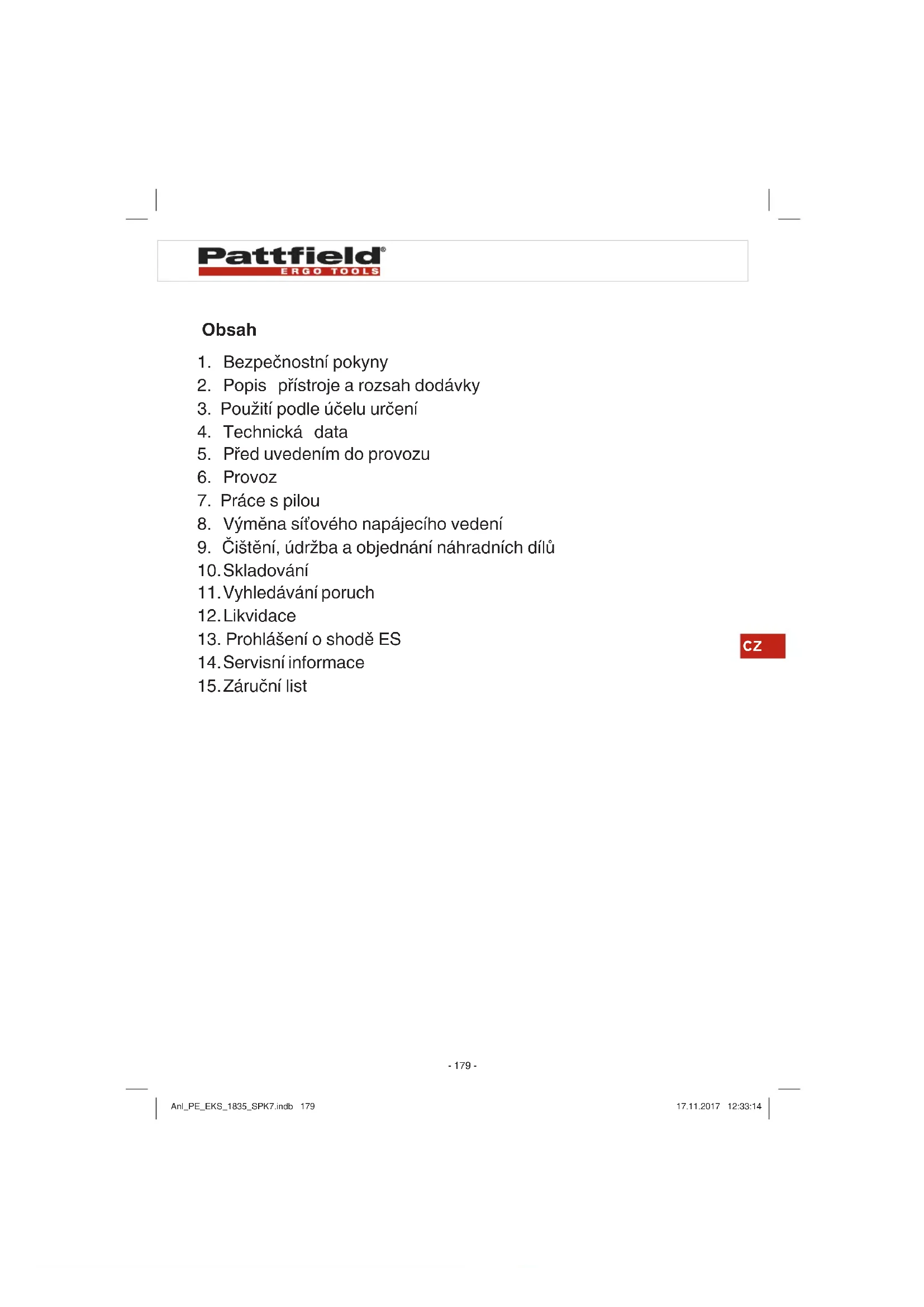

NÁVOD K OBSLUZE PEEKS 1835 Pattfield

1. Bezpečnostní pokyny

2. Popis přístroje a rozsah dodávky

3. Použití podle účelu určení

5. Před uvedením do provozu

8. Výměna síťového napájecího vedení

9. Čištění, údržba a objednání náhradních dílů

11. Vyhledávání poruch

13. Prohlášení o shodě ES

14. Servisní informace

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obs- luze/bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zaned- bání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro bu- doucí použití. Vysvětlení symbolů na přístroji (obr. 27):

1. Přečíst návod k obsluze

4. Přístroj nevystavovat dešti

5. Pokud bylo vedení poškozeno nebo přeříznuto, ihned vytáhnout

6. maximální délka řezu / rychlost řetězu

Všeobecné bezpečnostní pokyny pro elektrické nářadí Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zaned- bání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro bu- doucí použití. V bezpečnostních pokynech používaný pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí poháněné akumulátorem (bez síťového kabe- lu).

1. Bezpečnost pracoviště

a) Udržujte Vaše pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště může vést ke zraněním. b) Nepracujte s elektrickým nářadím v oblasti ohrožené vý- buchem, ve které se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrická nářadí produkují jiskry, které mohou prach nebo páry zapálit. c) Během používání elektrického nářadí nepouštějte děti a jiné osoby do blízkosti pracoviště. Při rozptýlení byste mohli ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Zástrčka elektrického nářadí musí být pro zásuvku vhod- ná. Zástrčka nesmí být v žádném případě pozměňována. Nepoužívejte žádné adaptéry zástrček společně s elekt- rickým nářadím s ochranným uzemněním. Nepozměňované zástrčky a vhodné zásuvky snižují riziko úderu elektrickým prou- dem. b) Zabraňte tělesnému kontaktu s uzemněnými povrchy jako např. rourami, topeními, sporáky a ledničkami. Pokud je Vaše Anl_PE_EKS_1835_SPK7.indb 181Anl_PE_EKS_1835_SPK7.indb 181 17.11.2017 12:33:1417.11.2017 12:33:14CZ

tělo uzemněno, existuje zvýšené riziko úderu elektrickým prou- dem. c) Nevystavujte elektrická nářadí dešti a vlhku. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem. d) Nepoužívejte kabel na účely, pro které není určen, jako např. na nošení a zavěšení elektrického nářadí nebo na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo pohyblivými díly přístroje. Poškozené nebo zamotané kabely zvyšují riziko úderu elektrickým proudem. e) Pokud používáte elektrické nářadí na volném prostranství, používejte pouze prodlužovací kabely, které jsou vhodné pro venkovní použití. Používání prodlužovacího kabelu schvá- leného pro venkovní použití snižuje riziko úderu elektrickým prou- dem. f) Nelze-li se vyhnout provozu elektrického nářadí ve vlhkém prostředí, používejte ochranný vypínač proti chybnému proudu. Použití ochranného vypínače proti chybnému proudu snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dbejte na to, co děláte a pracujte při práci s elektrickým nářadím rozumně. Nepoužívejte elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti může při používání elektrického nářadí vést k vážným zraněním. b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako prachové masky, pevné neklouzavé obuvi, ochranné přilby nebo ochrany sluchu, podle druhu a použití elektrického nářadí, snižuje riziko zranění. c) Vyhýbejte se neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, než ho připojíte na síť a/nebo akumulátor, uchopíte ho nebo ho ponesete. Pokud máte při nošení elektrického nářadí prst na vypínači nebo připojíte zapnutý přístroj na zásobování proudem, může to vést k úrazům. Anl_PE_EKS_1835_SPK7.indb 182Anl_PE_EKS_1835_SPK7.indb 182 17.11.2017 12:33:1417.11.2017 12:33:14CZ

d) Než elektrické nářadí zapnete, odstraňte nastavovací nást- roje nebo klíče na šrouby. Nářadí nebo klíč, který se nalézá v otáčející se části přístroje, může vést ke zraněním. e) Vyhýbejte se abnormálnímu držení těla. Zajistěte bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávané situaci lépe kontrolovat. f) Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. Nedávejte vlasy, oděv a rukavice do blízkosti pohy- bujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohybujícími se částmi zachyceny. g) Pokud mohou být namontována zařízení na odsávání prachu a zachytávání prachu, ujistěte se, že tyto jsou připojeny a správně používány. Používání odsávání prachu může snížit riziko ohrožení prachem.

4. Použití a zacházení s elektrickým nářadím

a) Nepřetěžujte přístroj. Používejte pro práci určené elekt- rické nářadí. S vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu. b) Nepoužívejte elektrické nářadí s defektním vypínačem. Elek- trické nářadí, které se nedá za- a vypnout je nebezpečné a musí být opraveno. c) Vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulá- tor ještě před tím, než začnete provádět nastavení přístroje, vyměňovat části příslušenství nebo přístroj odložíte. Toto bezpečnostní opatření zabraňuje neúmyslnému zapnutí elekt- rického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí. Nedovolte používat přístroj osobám, které nejsou s přístrojem obeznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, pokud je používáno nezkušenými osoba- mi. e) Elektrická nářadí pečlivě ošetřujte. Zkontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuváz- Anl_PE_EKS_1835_SPK7.indb 183Anl_PE_EKS_1835_SPK7.indb 183 17.11.2017 12:33:1417.11.2017 12:33:14CZ

ly, zda nejsou zlomeny nebo poškozeny tak, že je omezena funkce elektrického nářadí. Před použitím přístroje nechte poškozené díly opravit. Mnohé úrazy byly způsobeny chybnou údržbou elektrických nářadí. f) Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými ostřími méně váznou a nechají se lépe vodit. g) Používejte elektrické nářadí, příslušenství, přídavné přístroje atd. příslušně podle těchto pokynů. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrického nářadí na jiné účely, než na které je určeno, může vést k nebezpečným situacím.

a) Nechte elektrické nářadí opravovat pouze kvalifi kovaným odborným personálem a pouze za použití originálních náhradních dílů. Tím je zabezpečeno, že zůstane zachována bezpečnost elektrického nářadí. Speciální bezpečnostní pokyny pro řetězové pily

Nepřibližujte žádné části těla k běžící pile. Před spuštěním pily se ubezpečte, že se řetěz pily ničeho nedotýká. Při práci s řetězovou pilou může moment nepozornosti vést k zachycení oděvu nebo částí těla.

Držte řetězovou pilu pevně Vaší pravou rukou na zadní ruko- jeti a Vaší levou rukou na přední rukojeti. Držení řetězové pily rukama v jiné pracovní poloze zvyšuje riziko zranění a nesmí být používáno.

Noste ochranné brýle a ochranu sluchu. Dále se doporučuje používání ochranného vybavení pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí zranění odmrštěným řezaným materiálem a náhodným kontaktem s řetězem pily.

Nepracujte s pilou na stromě. Při používání řetězové pily na stromě hrozí nebezpečí zranění. Anl_PE_EKS_1835_SPK7.indb 184Anl_PE_EKS_1835_SPK7.indb 184 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Dbejte vždy na pevný postoj a používejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rov- ném podkladu. Klouzavý nebo nestabilní podklad může při používání žebříků vést ke ztrátě rovnováhy a ke ztrátě kontroly nad řetězovou pilou.

Při řezání větve pod mechanickým napětím počítejte s tím, že může zpětně pružit. Když je napětí ve vláknech dřeva uvolněno, může napnutá větev zachytit obsluhu a/nebo způsobit ztrátu kontroly nad pilou.

Buďte obzvlášť opatrní při řezání podrostu a mladých stromů. Tenký materiál by se mohl zachytit v řetězu pily a Vás uhodit nebo vyvést z rovnováhy.

Noste řetězovou pilu za přední rukojeť ve vypnutém sta- vu, řetěz pily přitom musí směrovat pryč od Vašeho těla. Při transportu nebo uložení řetězové pily vždy navléknout ochranný kryt. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost nechtěného kontaktu s běžícím řetězem pily.

Dodržujte pokyny k mazání, napětí řetězu a výměně příslušenství. Neodborně napnutý nebo namazaný řetěz se může buď přetrhnout nebo zvýšit riziko zpětného vrhu.

Udržujte rukojeti suché, čisté a prosté oleje a tuku. Mastné, olejem znečištěné rukojeti jsou kluzké a vedou ke ztrátě kontroly.

Řezat pouze dřevo. Řetězovou pilu používat pouze na práce, na které je určena – příklad: nepoužívejte řetězovou pilu na řezání plastů, zdiva a stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro práce neodpovídající účelu určení může vést k nebezpečným situacím.

Když provádíte práce, při kterých by mohl řezný nástroj narazit na skrytá vedení elektrického proudu nebo na vlast- ní kabel přístroje, držte nářadí pouze za izolované části rukojetí. Kontakt s vedeními vedoucími napětí uvede pod napětí také kovové díly přístroje a vede k úderu elektrickým proudem. Anl_PE_EKS_1835_SPK7.indb 185Anl_PE_EKS_1835_SPK7.indb 185 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Příčiny a zabránění zpětného vrhu: Zpětný vrh může vzniknout tehdy, pokud se špička vodicí lišty dotkne nějakého předmětu nebo pokud se dřevo ohne a řetěz pily se zase- kne v řezu. Dotyk špičkou lišty může vést v některých případech k neočekávané reakci směřující dozadu, při které je vodicí lišta vymrštěna nahoru a směrem k obsluhující osobě. Zablokování řetězu pily na horní hraně vodicí lišty může lištu rychle odrazit ve směru obsluhy. Každá tato reakce může vést k tomu, že ztratíte kontrolu nad pi- lou a případně se těžce zraníte. Nespoléhejte se výhradně na bezpečnostní zařízení zabudovaná v řetězové pile. Jako uživatel řetězové pily byste měli učinit různá opatření, abyste mohli pracovat bez úrazů a zranění. Zpětný vrh je následkem nesprávného nebo chybného používání elektrického nářadí. Může mu být zabráněno vhodnými preventivními bezpečnostními opatřeními, jak je popsáno níže:

Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají rukojeti pily. Uveďte tělo a paže do polohy, ve kte- ré můžete čelit zpětným vrhům. Pokud byla provedena vhodná opatření, může obsluha síly při zpětném vrhu zvládnout. Nikdy řetězovou pilu nepustit.

Vyhýbejte se abnormálnímu držení těla a neřežte nad výškou ramen. Tím se zabrání náhodnému kontaktu se špičkou lišty a umožní to lepší kontrolu pily v neočekávaných situacích.

Používejte vždy výrobcem předepsané náhradní lišty a řetězy. Chybné náhradní lišty a řetězy mohou vést k přetržení řetězu a/nebo k zpětnému vrhu.

Dodržujte pokyny výrobce týkající se ostření a údržby řetězu pily. Moc nízké omezovače hloubky zvyšují sklony ke zpětnému vrhu. Anl_PE_EKS_1835_SPK7.indb 186Anl_PE_EKS_1835_SPK7.indb 186 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Další důležité pokyny:

Používejte ochranný vypínač proti chybnému proudu se spouštěcím proudem 30 mA nebo nižším.

Položte síťový kabel tak, aby nemohl být během řezání zachycen větvemi nebo podobnými předměty.

Doporučujeme, aby si osoba, která používá pilu poprvé, osvojila alespoň řezání kulatiny na koze nebo podstavci. Zbývající rizika I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elekt- rického přístroje se mohou vyskytnout následující nebezpečí:

Řezná zranění, pokud se nenosí žádný ochranný oděv.

Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.

Poškození sluchu, pokud se nenosí žádná vhodná ochrana slu- chu.

Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován. Varování! Tento elektrický přístroj produkuje během provozu elektro- magnetické pole. Toto pole může za určitých okolností ovlivňovat ak- tivní nebo pasivní lékařské implantáty. Aby se zabránilo vážným nebo smrtelným poraněním, doporučujeme osobám s lékařskými implan- táty konzultovat před používáním přístroje svého lékaře a výrobce lékařského implantátu. Bezpečnostní pokyny si dobře uložte. Anl_PE_EKS_1835_SPK7.indb 187Anl_PE_EKS_1835_SPK7.indb 187 17.11.2017 12:33:1517.11.2017 12:33:15CZ

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-3)

2. Přední ochrana rukou

5. Blokování zapnutí

7. Uzávěr olejové nádrže

9. Upevňovací šroub krytu řetězky

10. Napínací šroub řetězu

11. Indikace stavu naplnění oleje na mazání řetězu

12. Odlehčení od tahu kabelu

14. Zadní ochrana rukou

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsa- hu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení plat- ného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny. Anl_PE_EKS_1835_SPK7.indb 188Anl_PE_EKS_1835_SPK7.indb 188 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

3. Použití podle účelu určení

Řetězová pila je určena na kácení stromů a řezání kmenů, větví, dřevěných trámů, prken atd. a může být používána pro příčné a po- délné řezy. Není vhodná na řezání jiných materiálů než dřevo. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/ obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Anl_PE_EKS_1835_SPK7.indb 189Anl_PE_EKS_1835_SPK7.indb 189 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Nebezpečí! Hluk a vibrace Hluk a vibrace změřeny podle normy EN 60745. Hladina akustického tlaku L

...................................................................... 108 dB(A) Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny pod- le normy EN 60745. Anl_PE_EKS_1835_SPK7.indb 190Anl_PE_EKS_1835_SPK7.indb 190 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Rukojeť při zátěži Emisní hodnota vibrací – přední rukojeť a

Emisní hodnota vibrací – zadní rukojeť a

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou. Uvedená emisní hodnota vibrací může být použita ke srovnání jedno- ho elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném stavu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolovat.

P řístroj vypněte, pokud ho nepoužíváte.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě. Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky. Připojte řetězovou pilu na síť teprve tehdy, když je kompletně smon- tována a je nastaveno napětí řetězu. Pokud provádíte práce na pile, noste vždy ochranné rukavice, abyste zabránili zraněním.

5.1 Montáž lišty a řetězu

Všechny díly opatrně vybalte a zkontrolujte jejich úplnost (obr. 2-3).

Povolit upevňovací šroub krytu řetězky (obr. 4).

Sejmout kryt řetězky (obr. 5).

Řetěz vložit podle obrázku do otáčející se drážky lišty (obr. 6/pol. A).

Lištu a řetěz vložit podle obrázku do upínání řetězu (obr. 6). Přitom vést řetěz kolem pastorku (obr. 6/pol. B).

Namontovat kryt řetězky a pomocí upevňovacího šroubu ho upev- nit (obr. 7). Pozor! Upevňovací šroub finálně utáhnout teprve po nastavení napětí řetězu (viz bod 5.2).

Varování! Před kontrolními a nastavovacími pracemi vždy vytáhnout síťovou zástrčku. Pokud provádíte práce na pile, noste vždy ochran- né rukavice, abyste zabránili zraněním.

Upevňovací šroub krytu řetězky o několik otočení povolit (obr. 4).

Napětí řetězu nastavit pomocí napínacího šroubu řetězu (obr. 8). Otáčením doprava se napětí řetězu zvyšuje, otáčením doleva snižuje. Řetěz je správně napnut, pokud se nechá ve středu lišty o cca 3-4 mm nadzvednout (obr. 9). Anl_PE_EKS_1835_SPK7.indb 192Anl_PE_EKS_1835_SPK7.indb 192 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Utáhnout upevňovací šroub krytu řetězky. Nebezpečí! Všechny články řetězu musí řádně ležet ve vodicí drážce lišty. Pokyny k napínání řetězu: Řetěz musí být řádně napnut, aby byl zajištěn bezpečný provoz. Op- timální napětí rozeznáte, pokud se řetěz nechá ve středu lišty o cca 3-4 mm nadzvednout. Protože se řetěz při řezání zahřívá a mění tím svoji délku, kontrolujte každých 10 minut napětí řetězu a v případě potřeby ho přizpůsobte. Toto platí obzvlášť pro nové řetězy. Po ukončení práce řetěz povolte, protože se po vychladnutí zkrátí. Tím zabráníte škodám na řetězu.

Varování! Před kontrolními a nastavovacími pracemi vždy vytáhnout síťovou zástrčku. Pokud provádíte práce na pile, noste vždy ochran- né rukavice, abyste zabránili zraněním. Upozornění! Nikdy pilu nepoužívejte bez oleje na mazání řetězu! Používání pily bez oleje na mazání řetězu nebo při stavu oleje pod značkou minima (obr. 10/pol. B) vede k poškození pily! Upozornění! Dbát na teplotní podmínky: rozdílné teploty okolí vyžadují maziva s velmi rozdílnou viskozitou. Při nízkých teplotách potřebujete na vytvoření dostatečného olejového fi lmu řídké oleje (nízká viskozita). Pokud ten samý olej používáte v létě, je tento olej z důvodu vyšších teplot ještě řidší. Tím se může olejový fi lm porušit, řetěz se přehřeje a může být poškozen. Kromě toho se mazací olej spálí a vede ke zbytečnému zatěžování škodlivinami. Anl_PE_EKS_1835_SPK7.indb 193Anl_PE_EKS_1835_SPK7.indb 193 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Plnění olejové nádrže:

Oblast okolo víčka olejové nádrže (obr. 10/pol. A) vyčistit a poté nádrž otevřít.

Nádrž naplnit olejem na mazání řetězu. Dbejte přitom na to, aby se do nádrže nedostala žádná nečistota a nedošlo k ucpání olejo- vé trysky.

Víčko olejové nádrže zavřít.

6.1 Připojení na zásobování proudem

Síťový kabel připojit na vhodný prodlužovací kabel. Dbejte na to, aby byl prodlužovací kabel vhodný pro výkon pily.

Prodlužovací kabel podle obr. 12 zabezpečit proti tahu a náhod- nému vytažení.

Prodlužovací kabel připojit na předepsanou zásuvku s ochranným kolíkem. Doporučujeme použití kabelu, který má signální barvu (červená nebo žlutá). To sníží nebezpečí náhodného poškození pilou.

Stisknout blokování zapnutí (obr. 1/pol. 5) a držet ho stisknuté.

Pomocí za-/vypínače pilu zapnout. Blokování zapnutí nyní může být uvolněno. Vypnutí Za-/vypínač (obr. 1/pol. 6) pustit. Anl_PE_EKS_1835_SPK7.indb 194Anl_PE_EKS_1835_SPK7.indb 194 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Zamontovaná brzda obíhající řetěz během velmi krátké doby zastaví. Vždy, když práci přerušíte, vytáhněte síťovou zástrčku. Varování! Noste pilu pouze za přední rukojeť! Pokud byste pilu připojenou na síť nosili pouze za zadní rukojeť se spínacími prvky, mohlo by se stát, že byste nechtěně zmáčkli současně blokování zapnutí a za-/vypínač a pila by se rozběhla.

6.3 Ochranné zařízení motorová brzda

Motorová řetězu Motor řetěz zabrzdí, jakmile je puštěn za-/vypínač (obr. 1/pol. 6) nebo je přerušeno zásobování proudem. Tím je zřetelně sníženo nebezpečí zranění dobíhajícím řetězem. Brzda řetězu Brzda řetězu je ochranným mechanismem, který je spouštěn přední ochranou rukou (obr. 1/pol. 2). Pokud je pila zpětným rázem vymrštěna dozadu, je aktivována brzda řetězu a zastaví řetěz za čas kratší než 0,1 vteřiny. Funkci brzdy řetězu pravidelně kontrolujte. Sklopte k tomu ochranu rukou (obr. 1/pol. 2) dopředu a pilu krátce zapněte. Řetěz se nesmí rozběhnout. Na uvolnění brzdy řetězu vraťte přední ochranu rukou zpět (obr. 1/pol. 2), až zaskočí. Nebezpečí! Nepoužívejte pilu pokud ochranná zařízení bezvadně nefungují. Nesnažte se sami opravit bezpečnostně relevantní ochranná zařízení, ale obraťte se na náš servis nebo podobně kvalifi - kovanou dílnu. Anl_PE_EKS_1835_SPK7.indb 195Anl_PE_EKS_1835_SPK7.indb 195 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Ochrana rukou Přední ochrana rukou (současně brzda řetězu) (obr. 1/pol. 2) a zadní ochrana rukou (obr. 2/pol. 14) chrání prsty před zraněními způsobenými kontaktem s řetězem, pokud se tento při přetížení přetrhne.

Před každým použitím zkontrolujte následující body, abyste mohli bezpečně pracovat: Stav pily Před začátkem práce pilu prohlédněte, zda nevykazuje škody na tělese, síťovém kabelu, řetězu a liště. Nikdy nespouštějte viditelně poškozený přístroj. Nádrž na olej Stav naplnění nádrže na olej. Kontrolujte i během práce, zda je v nádrži stále dostatek oleje. Nikdy pilu nespouštějte, pokud v ní není olej nebo pokud stav oleje klesl pod minimální značku (obr. 10/pol. B), zabráníte tím poškození pily. Jedno naplnění vystačí v průměru na 15 minut, v závislosti na přestávkách a zatížení. Řetěz Napětí řetězu, stav ostří. Čím ostřejší řetěz je, tím lehčeji a kontrolovaněji je možné pilu obsluhovat. To samé platí o napětí řetězu. I během práce každých 10 minut kontrolujte napětí řetězu, abyste zvýšili své bezpečí! Obzvlášť nové řetězy mají sklony ke zvýšenému roztahování. Anl_PE_EKS_1835_SPK7.indb 196Anl_PE_EKS_1835_SPK7.indb 196 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Brzda řetězu Zkontrolujte funkci brzdy řetězu podle popisu v kapitole „Ochranná zařízení“ a spusťte ji. Ochranný oděv Bezpodmínečně noste řádný úzký oděv, jako dělené ochranné kalho- ty, rukavice a ochrannou obuv. Ochrana sluchu a ochranné brýle. Při kácení a práci v lese noste bezpodmínečně ochrannou přilbu s integrovanou ochranou sluchu a obličejovým štítem. Toto poskytuje ochranu před padajícími a vymrštěnými větvemi.

7.2 Vysvětlení správného postupu při základních pracích

Kácení stromů (obr. 14 - 17) Pokud řežou a kácejí dvě nebo více osob najednou, měla by vzdá- lenost mezi kácejícími a řezajícími osobami činit minimálně dvojitou výšku káceného stromu (obr. 14). Při kácení stromů je třeba dbát na to, aby nebyly ohroženy jiné osoby, poškozena zásobovací vedení a nebyly způsobeny věcné škody. Pokud se dostane strom do styku se zásobovacím vedením, je třeba ihned informovat příslušný energe- tický závod. Při kácení stromu ve svahu by se měla obsluha řetězové pily zdržovat v oblasti nad káceným stromem, protože strom se po pokácení svalí nebo sveze po svahu dolů (obr. 15). Před kácením musí být naplánována a popřípadě vyklizena ústu- pová cesta. Ústupová cesta by měla probíhat směrem dozadu a diagonálně k zadní straně očekávaného směru pádu, jako na obr. 16 (A = oblast nebezpečí, B = směr pádu, C = úniková oblast). Aby bylo možné posoudit směr spadnutí stromu, je třeba před začátkem práce zohlednit přirozený sklon stromu, polohu větších větví a směr větru. Anl_PE_EKS_1835_SPK7.indb 197Anl_PE_EKS_1835_SPK7.indb 197 17.11.2017 12:33:1517.11.2017 12:33:15CZ

Ze stromu odstranit nečistoty, kameny, uvolněnou kůru, hřebíky, sko- by a dráty. Provedení zářezu (obr. 17) V pravém úhlu ke směru pádu proveďte zářez (A) o hloubce 1/3 průměru stromu, jako na obr. 17. Nejdříve provést spodní vodorovný zářez (1). Tím se zabrání sevření řetězu nebo lišty při provádění druhého zářezu. Provedení hlavního řezu (obr. 17) K hlavnímu řezu nasadit pilu minimálně 50 mm nad vodorovným zářezem. Hlavní řez (B) provést paralelně k vodorovnému zářezu. Hlavní řez zaříznout pouze tak hluboko, aby zůstala stát ještě malá část kmene (lomové jádro) (D), která může působit jako kloubový závěs. Toto lomové jádro zabrání tomu, aby se strom otočil a spadl na špatnou stranu. Lomové jádro nepřeřezávejte. Pokud se rýsuje, že by strom možná nespadl do správného směru (C), nebo se naklání směrem zpět a řetěz pily je svírán, přerušit hlavní řez a na otevření řezu a nasměrování stromu do správného směru pádu použít klíny ze dřeva, plastu nebo hliníku. Jakmile strom začne padat, vytáhněte pilu z řezu, vypněte ji a odložte a opusťte oblast únikovou cestou. Dbát na padající větve a neklopýtnout. Odvětvování Pod odvětvováním se rozumí odstraňování větví z pokáceného stro- mu. Při odvětvování ponechat větší, směrem dolů směřující větve, které strom podpírají, až do rozřezání kmene. Menší větve podle ob- rázku 18 (A = směr řezání pří odvětvování, B = nedávat do blízkosti země! Podpůrné větve ponechat do té doby, než je kmen rozřezán) oddělit jedním řezem zdola nahoru. Větve, které jsou pod mechanickým napětím, by měly být odříznuty zdola nahoru, aby se zabránilo sevření pily. Anl_PE_EKS_1835_SPK7.indb 198Anl_PE_EKS_1835_SPK7.indb 198 17.11.2017 12:33:1617.11.2017 12:33:16CZ

Přiřezávání kmene na délku Pod přiřezáváním se rozumí postupné rozřezávání pokáceného stromu. Dbejte na bezpečný postoj a rovnoměrné rozdělení Vaší tělesné hmotnosti na obě nohy. Pokud je to možné, měl by být kmen podložen a podepřen větvemi, trámy nebo klíny. Dodržujte jednodu- ché pokyny pro lehké řezání. Když je kmen po celé délce rovnoměrně podepřen, jako na obr. 19, řezat seshora. Dbejte přitom na to, abyste neřezali do země. Pokud je kmen podepřen na jednom konci, jako na obr. 20, rozříznout nejdříve 1/3 průměru kmene zespoda (A), aby se zabránilo tříštění. Druhý řez provést seshora (2/3 průměru) ve výši prvního řezu (B) (aby se zabránilo svírání). Pokud je kmen podepřen na obou koncích, jako na obr. 21, rozříznout nejdříve 1/3 průměru kmene seshora (A), aby se zabránilo tříštění. Druhý řez provést zezdola (2/3 průměru) ve výši prvního řezu (B) (aby se zabránilo svírání). Při řezání ve svahu stát vždy nad kmenem, jako na obr. 15. Aby byla v okamžiku proříznutí zachována úplná kontrola, snížit ke konci řezu tlak na pilu bez toho, aby bylo povoleno pevné držení rukojetí pily. Dbát na to, aby se řetěz nedotkl země. Po provedení řezu vyčkat, až se pila zastaví, než je řetěz z řezu vytažen. Motor pily vždy vypnout dříve, než půjdete od stromu ke stromu.

Pod zpětným vrhem se rozumí náhlé vymrštění běžící pily směrem nahoru a dozadu. Příčiny jsou většinou dotknutí se řezaného předmětu špičkou lišty nebo uváznutí řetězu. Při zpětném vrhu náhle působí velké síly. Proto pila většinou reagu- je nekontrolovaně. Následkem jsou většinou velice těžká zranění pracovníků nebo osob stojících v blízkém okolí. Obzvlášť při bočních, šikmých a podélných řezech je nebezpečí zpětného vrhu velmi vyso- Anl_PE_EKS_1835_SPK7.indb 199Anl_PE_EKS_1835_SPK7.indb 199 17.11.2017 12:33:1617.11.2017 12:33:16CZ

ké, protože nemůže být použit ozubený doraz. Pokud možno se tako- výmto řezům vyhýbejte a pokud není možno se jim vyhnout, pracujte s obzvláštní opatrností! Nebezpečí zpětného vrhu je největší, když pilu nasadíte v oblasti špičky lišty, protože je tam největší pákový efekt (obr. 22). Nasazujte proto pilu vždy pokud možno ploše a blízko ozubeného dorazu (obr. 23). Varování!

Dbejte vždy na správné napětí řetězu!

Používejte pouze bezvadné řetězové pily!

Pracujte pouze s předpisově naostřeným řetězem!

Neřežte nikdy nad výškou ramen!

Nikdy neřežte s horní hranou nebo špičkou lišty!

Držte pilu vždy pevně oběma rukama!

Jako bod páky vždy pokud možno používejte ozubený doraz. Řezání dřeva pod mechanickým napětím Řezání dřeva, které je pod mechanickým napětím, vyžaduje obzvláštní pozornost! Dřevo pod mechanickým napětím, které je řezáním napětí zbaveno, reaguje občas zcela nekontrolovaně. Toto může vést k velmi těžkým až smrtelným zraněním (obr. 24-26). Tako- véto práce smí provádět pouze vyškolený odborný personál.

8. Výměna síťového napájecího vedení

Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou oso- bou, aby se zabránilo nebezpečím. Anl_PE_EKS_1835_SPK7.indb 200Anl_PE_EKS_1835_SPK7.indb 200 17.11.2017 12:33:1617.11.2017 12:33:16CZ

9. Čištění, údržba a objednání náhradních dílů

P řed každým čištěním vytáhnout síťovou zástrčku.

P ři čištění v žádném případě neponořte přístroj do vody nebo jin- ých kapalin.

Pravidelně čistěte napínací mechanismus tak, že ho profouknete stlačeným vzduchem nebo vyčistíte kartáčem. Nepoužívejte na čištění žádné nástroje.

Udržujte rukojeti prosté oleje, abyste pilu vždy mohli dobře držet.

V případě potřeby přístroj vyčistěte vlhkým hadrem a jemným čisticím prostředkem.

Pokud není řetězová pila delší dobu používána, odstraňte z nádrže olej na mazání řetězu. Řetěz a lištu krátce vložte do olejo- vé lázně a potom oboje zabalte do naolejovaného papíru.

9.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlí- kové kartáčky. Nebezpečí! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář. Anl_PE_EKS_1835_SPK7.indb 201Anl_PE_EKS_1835_SPK7.indb 201 17.11.2017 12:33:1617.11.2017 12:33:16CZ

Výměna řetězu a lišty Lišta musí být vyměněna když,

je opotřebována vodicí drážka lišty.

je poškozeno nebo opotřebováno čelní kolo v liště. Postupujte podle kapitoly „Montáž lišty a řetězu“! Kontrola automatického mazání řetězu Aby se zabránilo přehřátí a s tím spojenému poškození lišty a řetězu, kontrolujte pravidelně funkci automatického mazání řetězu. K tomu nasměrujte špičku lišty směrem k hladkému povrchu (prkno, odřezek stromu) a nechte pilu běžet. Pokud se nyní objeví přibývající olejová stopa, pracuje automatické mazání pily bezvadně. Pokud se nevytvoří žádná olejová stopa, přečtěte si příslušné pokyny v kapitole „Vyhledávání poruch“! Když ani tyto pokyny nepomohou, obraťte se na náš servis nebo podobně kvalifi kovanou dílnu. Nebezpečí! Nedotýkejte se přitom povrchu. Dodržujte dostatečnou bezpečnostní vzdálenost (cca 20 cm). Ostření řetězu Efektivní práce s řetězovou pilou je možná pouze tehdy, když je řetěz v dobrém stavu a je ostrý. Tím se také sníží nebezpečí zpětného vrhu. Řetěz pily může být naostřen v každé specializované prodejně. Nesnažte se naostřit řetěz sami, pokud k tomu nemáte vhodné nářadí a zkušenosti. Anl_PE_EKS_1835_SPK7.indb 202Anl_PE_EKS_1835_SPK7.indb 202 17.11.2017 12:33:1617.11.2017 12:33:16CZ

9.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace získáte na požádání ve vaší prodejně Hornbach.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezam- rzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_PE_EKS_1835_SPK7.indb 203Anl_PE_EKS_1835_SPK7.indb 203 17.11.2017 12:33:1617.11.2017 12:33:16CZ

11. Vyhledávání poruch

Nebezpečí! Před vyhledáváním poruch vypnout a vytáhnout síťovou zástrčku. Následující tabulka ukazuje symptomy poruch a popisuje, jak můžete odstranit chyby, pokud Vaše pila nebude správně pracovat. Pokud se Vám nepodaří ani s její pomocí problém lokalizovat, obraťte se na Váš servis. Příčina Chyba Odstranění Řetězová pila nefunguje - Brzda řetězu zare- agovala - Žádné zásobování proudem - Defektní zásuvka - Prodlužovací kabel poškozen - Defektní pojistka - Ochranu rukou vrátit do správné polohy - Překontrolovat zásobo- vání proudem - Vyzkoušet jiný zdroj el. proudu, popřípadě vyměnit - Kabel zkontrolovat, popřípadě vyměnit - Pojistku vyměnit Řetězová pila pracuje nepravidelně - Poškozen kabel el. ve- dení - Externí uvolněný kon- takt - Interní uvolněný kontakt - Defektní za-/vypínač - Vyhledat odbornou díl-

- Vyhledat odbornou díl-

- Vyhledat odbornou díl-

- Vyhledat odbornou díl-

Příčina Chyba Odstranění Suchý řetěz - Žádný olej v nádrži - Odvzdušnění ve víčku olejové nádrže ucpáno - Výtokový kanál oleje ucpán - Olej doplnit - Víčko olejové nádrže vyčistit - Výtokový kanál oleje uvolnit Brzda řetězu nefunguje - Problém se spínacím mechanismem v přední ochraně rukou - Vyhledat odbornou díl-

Řetěz/vodicí lišta horká - Žádný olej v nádrži - Odvzdušnění ve víčku olejové nádrže ucpáno - Výtokový kanál oleje ucpán - Tupý řetěz - Olej doplnit - Víčko olejové nádrže vyčistit - Výtokový kanál oleje uvolnit - Řetěz naostřit nebo vyměnit Řetězová pila škube, vibruje nebo neřeže správně. - Moc volné napětí

etězu - Tupý řetěz - Řetěz opotřebován - Zuby pily ukazují špatným směrem - Nastavit napětí řetězu - Řetěz naostřit nebo vyměnit - Řetěz vyměnit - Řetěz znovu namonto- vat se zuby ve správ- ném směru Anl_PE_EKS_1835_SPK7.indb 205Anl_PE_EKS_1835_SPK7.indb 205 17.11.2017 12:33:1617.11.2017 12:33:16CZ

Logo škrtnuté popelnice na kolečkách vyžaduje samostatný sběr odpadního elektrického a elektronického zařízení (OEEZ). Takové zařízení může obsahovat nebezpečné a škodlivé látky. Toto nářadí musí být vráceno na určeném sběrném místě k recyklaci OEEZ a nesmí být likvidováno spolu s netříděným komunálním odpadem. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů. Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte. Technické změny vyhrazeny Anl_PE_EKS_1835_SPK7.indb 206Anl_PE_EKS_1835_SPK7.indb 206 17.11.2017 12:33:1617.11.2017 12:33:16CZ

Přístroj splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To znamená, že není přípustné používání na libovolných přípojných bodech.

Přístroj může při nepříznivých síťových poměrech vést k dočasným kolísáním napětí.

Přístroj je určen výhradně pro použití na přípojných bodech, které a) nepřekračují maximální přípustnou impedanci sítě Z sys = 0,3 Ω, nebo b) mají dlouhodobé proudové zatížení sítě minimálně 100 A na fázi.

Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem, aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b. Anl_PE_EKS_1835_SPK7.indb 207Anl_PE_EKS_1835_SPK7.indb 207 17.11.2017 12:33:1617.11.2017 12:33:16CZ

13. Prohlášení o shodě ES

14. Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Lišta, uhlíkové kartáčky Spotřební materiál/spotřební díly* Řetěz Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo vad se obraťte na nejbližší prodejnu Hornbach. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_PE_EKS_1835_SPK7.indb 209Anl_PE_EKS_1835_SPK7.indb 209 17.11.2017 12:33:1717.11.2017 12:33:17CZ

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto ten- to přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky, které níže uve-

dený výrobce poskytuje kupujícím nových přístrojů navíc k zákon- né záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném

novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odbor- né použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návo- du nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. př ipojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním pod- mínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, Anl_PE_EKS_1835_SPK7.indb 210Anl_PE_EKS_1835_SPK7.indb 210 17.11.2017 12:33:1717.11.2017 12:33:17CZ

škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 3 roky a začíná datem koupě přístroje.

Požadavky poskytnutí záruky musí být uplatňovány před uply- nutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com Anl_PE_EKS_1835_SPK7.indb 211Anl_PE_EKS_1835_SPK7.indb 211 17.11.2017 12:33:1717.11.2017 12:33:17SK

1. Bezpečnostné pokyny

1. Bezpečnostné pokyny

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostat- ky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké por- anenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie. Vysvetlenie symbolov na prístroji (obr. 27):

1. Prečítajte si návod na použitie.

2. Noste ochranu očí.

Skontrolujte, či obsah dodávky kompletný.

Bezpečnostné predpisy

Pred každým čistením vytiahnite elektrický kábel zo siete.

Udržujte rukoväte v čistom stave bez oleja, aby ste vždy zabezpečili bezpečné držanie.

- Vyhledat odbornou díl-

- Vyhledat odbornou díl-

- Vyhledat odbornou díl-

4. Doba záruky je 3 roky a začína sa dátumom nákupu prístro-
