NÁVOD K OBSLUZE EABH16DF6V DAIKIN

• Hvis ja, sørg for at rommet der du vil utføre luftrensing har tilstrekkelig ventilasjon. Begrunnelse: Kjølemiddel kan lekke inn i vannkretsen, og deretter inn i rommet når du foretar luftrensing fra varmestrålelegemer eller oppsamlere. 7 Kassering MERKNAD Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning. 8 Ordliste VVHB = Husholdningsvarmtvann Varmtvann beregnet på bruk i husholdninger, uansett bygningstype. LWT = utløpsvanntemperatur Vanntemperatur ved anleggets vannutløp.Obsah Návod kobsluze EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020.12 Obsah 1 O tomto dokumentu 141 2 O systému 142

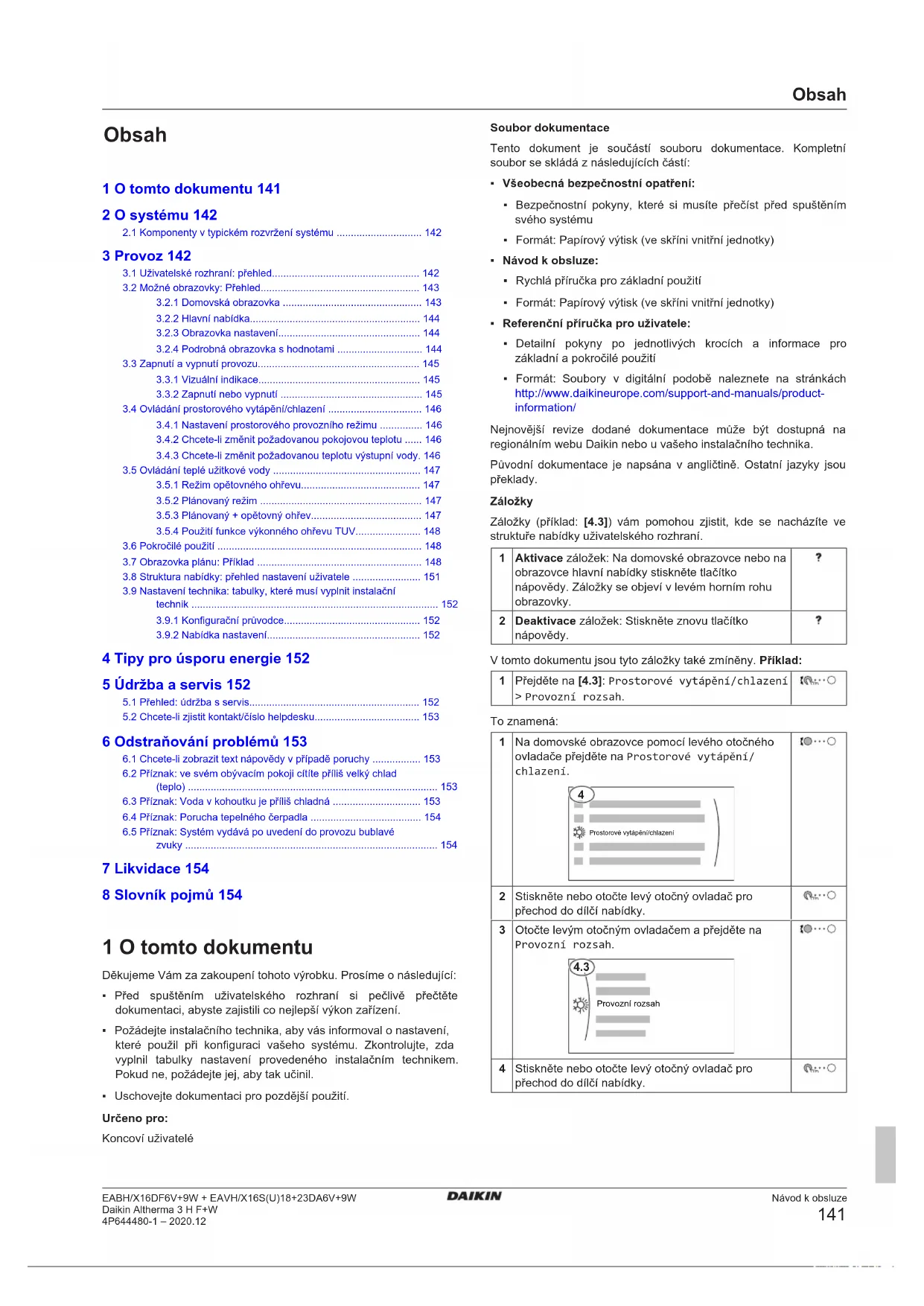

2.1 Komponenty v typickém rozvržení systému .............................. 142

• 3 Provoz 142 3.1 Uživatelské rozhraní: přehled p. 1423
• .2 Možné obrazovky: Přehled p. 1433
• .2.1 Domovská obrazovka p. 1433
• .2.2 Hlavní nabídka p. 1443
• .2.3 Obrazovka nastavení p. 1443
• .2.4 Podrobná obrazovka s hodnotami p. 1443
• .3 Zapnutí a vypnutí provozu p. 1453
• .3.1 Vizuální indikace p. 1453
• .3.2 Zapnutí nebo vypnutí p. 1453
• .4 Ovládání prostorového vytápění/chlazení p. 1463
• .4.1 Nastavení prostorového provozního režimu p. 1463
• .4.2 Chcete-li změnit požadovanou pokojovou teplotu p. 1463
• .4.3 Chcete-li změnit požadovanou teplotu výstupní vody. 1463.5 Ovládání teplé užitkové vody p. 1473
• .5.1 Režim opětovného ohřevu p. 1473
• .5.2 Plánovaný režim p. 1473
• .5.3 Plánovaný + opětovný ohřev p. 1473
• .5.4 Použití funkce výkonného ohřevu TUV p. 1483
• .6 Pokročilé použití p. 1483
• .7 Obrazovka plánu: Příklad p. 1483
• .8 Struktura nabídky: přehled nastavení uživatele p. 1513
• .9 Nastavení technika: tabulky, které musí vyplnit instalačnítechnik p. 1523
• .9.1 Konfigurační průvodce p. 1523
• .9.2 Nabídka nastavení p. 152
• 4 Tipy pro úsporu energie 152 5 Údržba a servis 152 5.1 Přehled: údržba s servis p. 1525
• .2 Chcete-li zjistit kontakt/číslo helpdesku p. 153
• 6 Odstraňování problémů 153 6.1 Chcete-li zobrazit text nápovědy v případě poruchy p. 1536
• .2 Příznak: ve svém obývacím pokoji cítíte příliš velký chlad(teplo) p. 1536
• .3 Příznak: Voda v kohoutku je příliš chladná p. 1536
• .4 Příznak: Porucha tepelného čerpadla p. 1546
• .5 Příznak: Systém vydává po uvedení do provozu bublavézvuky 7 Likvidace 154 8 Slovník pojmů 154 1 O tomto dokumentu Děkujeme Vám za zakoupení tohoto výrobku. Prosíme o následující: p. 154

• Před spuštěním uživatelského rozhraní si pečlivě přečtěte dokumentaci, abyste zajistili co nejlepší výkon zařízení.

• Požádejte instalačního technika, aby vás informoval o nastavení, které použil při konfiguraci vašeho systému. Zkontrolujte, zda vyplnil tabulky nastavení provedeného instalačním technikem. Pokud ne, požádejte jej, aby tak učinil.

• Uschovejte dokumentaci pro pozdější použití. Určeno pro: Koncovíuživatelé Soubor dokumentace Tento dokument je součástí souboru dokumentace. Kompletní soubor se skládá z následujících částí:

• Všeobecná bezpečnostní opatření:

• Bezpečnostní pokyny, které si musíte přečíst před spuštěním svého systému

• Formát: Papírový výtisk (ve skříni vnitřní jednotky)

• Rychlá příručka pro základní použití

• Formát: Papírový výtisk (ve skříni vnitřní jednotky)

• Referenční příručka pro uživatele:

• Detailní pokyny po jednotlivých krocích a informace pro základní a pokročilé použití

• Formát: Soubory v digitální podobě naleznete na stránkách http://www.daikineurope.com/support-and-manuals/product- information/ Nejnovější revize dodané dokumentace může být dostupná na regionálním webu Daikin nebo u vašeho instalačního technika. Původní dokumentace je napsána v angličtině. Ostatní jazyky jsou překlady. Záložky Záložky (příklad: [4.3]) vám pomohou zjistit, kde se nacházíte ve struktuře nabídky uživatelského rozhraní. 1 Aktivace záložek: Na domovské obrazovce nebo na obrazovce hlavní nabídky stiskněte tlačítko nápovědy. Záložky se objeví v levém horním rohu obrazovky. 2 Deaktivace záložek: Stiskněte znovu tlačítko nápovědy. V tomto dokumentu jsou tyto záložky také zmíněny. Příklad: 1 Přejděte na [4.3]: Prostorové vytápění/chlazení > Provozní rozsah. To znamená: 1 Na domovské obrazovce pomocí levého otočného ovladače přejděte na Prostorové vytápění/ chlazení.

Prostorové vytápění/chlazení 2 Stiskněte nebo otočte levý otočný ovladač pro přechod do dílčí nabídky. 3 Otočte levým otočným ovladačem a přejděte na Provozní rozsah. Provozní rozsah

4 Stiskněte nebo otočte levý otočný ovladač pro přechod do dílčí nabídky.2 O systému Návod kobsluze

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 2 O systému V závislosti na rozvržení vašeho systému může systém:

• Chladit prostor (pokud je nainstalován model tepelného čerpadla stopením/chlazením)

• Ohřívat teplou užitkovou vodu (pokud je nainstalovaná nádrž na TUV)

2.1 Komponenty v typickém rozvržení

A Hlavní zóna. Příklad: Obývací pokoj. B Doplňková zóna. Příklad: Ložnice. C Technická místnost. Příklad: Garáž. a Tepelné čerpadlo svenkovní jednotkou b Tepelné čerpadlo s vnitřní jednotkou c Nádrž na teplou užitkovou vodu (TUV) d Uživatelské rozhraní vnitřní jednotky e Uživatelské rozhraní použito jako pokojový termostat f Podlahové topení g Radiátory, konvektory tepelnéhočerpadla nebo jednotky sventilátory INFORMACE Vnitřní jednotka a nádrž na teplou užitkovou vodu (pokud je součástí instalace) mohou být odděleny nebo integrovány podle typu vnitřní jednotky. 3 Provoz

3.1 Uživatelské rozhraní: přehled

Uživatelské rozhraní obsahuje následující součásti:

a Ukazatel stavu b LCD obrazovka c Otočné ovladače a tlačítka Ukazatel stavu LED kontrolky ukazatele stavu se rozsvítí nebo blikají a znázorňují provozní režim jednotky. LED Režim Popis Blikající modrá Pohotovostní režim Jednotka není v provozu. Svítící modrá Provoz Jednotka je v provozu. Blikající červená Porucha Došlo k poruše. Podrobnější informace viz "6.1Chcete-li zobrazit text nápovědy v případě poruchy"[4153]. LCD obrazovka LCD obrazovka má funkci spánku. Po 15 minutách nečinnosti obrazovka ztmavne. Stisknutím jakéhokoliv tlačítka nebo otočením ovladače se displej probudí. Otočné ovladače a tlačítka Otočné ovladače a tlačítka můžete použít:

• K procházení obrazovkami, nabídkami a nastaveními LCD obrazovky

• K nastavení hodnot a b c d e Položka Popis a Levý otočný ovladač Během použití levého otočného ovladače se na levé straně displeje na LCD zobrazuje oblouk.

• : Otočte, poté stiskněte levý otočný ovladač. Procházejte strukturou nabídky.

• : Otočte levým otočným ovladačem. Vyberte položku nabídky.

• : Stiskněte levý otočný ovladač. Potvrďte výběr nebo přejděte do dílčí nabídky. b Tlačítko Zpět : Stiskněte k přechodu o 1 krok zpět ve struktuře nabídky. c Tlačítko Domů : Stiskněte k přechodu na výchozí (domovskou) obrazovku. d Tlačítko Nápověda : Stiskněte pro zobrazení textu nápovědy související s aktuální stránkou (pokud je k dispozici). e Pravý otočný ovladač Během použití pravého otočného ovladače se na pravé straně displeje na LCD zobrazuje oblouk.

• : Otočte, poté stiskněte pravý otočný ovladač. Změňte hodnotu nebo nastavení, zobrazené na pravé straně obrazovky.

• : Otočte pravým otočným ovladačem. Procházejte možnými hodnotami a nastaveními.

• : Stiskněte pravý otočný ovladač. Potvrďte výběr a přejděte k další položce nabídky.3 Provoz Návod kobsluze

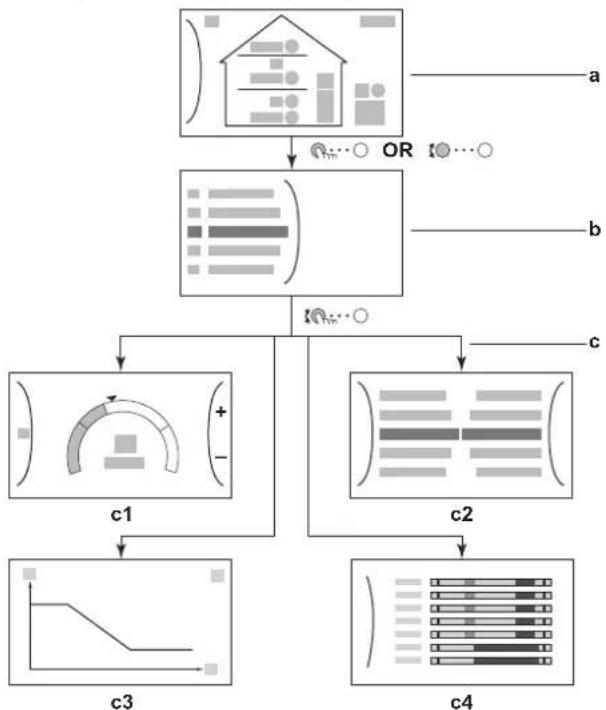

3.2 Možné obrazovky: Přehled

Následující obrazovky jsou nejběžnější:

a Domovská obrazovka b Hlavní nabídka c Obrazovky nižší úrovně: c1: Obrazovka nastavení c2: Podrobná obrazovka s hodnotami c3: Obrazovka s křivkou ovládání dle počasí c4: Obrazovka s plánem

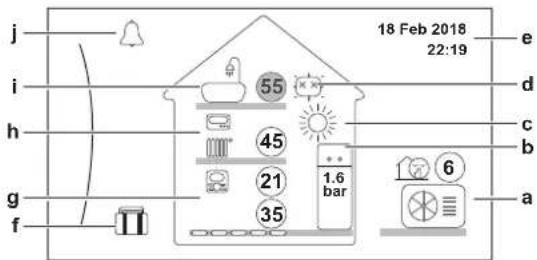

3.2.1 Domovská obrazovka

Stisknutím tlačítka se vrátíte na domovskou obrazovku. Uvidíte přehled konfigurace jednotky a pokojové teploty a nastavené teploty. Na domovské obrazovce jsou zobrazeny pouze symboly související s vaší konfigurací.

Možné činnosti na této obrazovce Procházejte seznamem hlavní nabídky. Přejděte na obrazovku hlavní nabídky. Aktivujte/deaktivujte záložky. Položka Popis

Teploty jsou zobrazeny v kroužcích. Pokud je kroužek šedý, odpovídající činnost (například prostorové vytápění) v současné chvíli není aktivní. Venkovní jednotka

: Aktivní tichý režim a3 Změřená teplota okolí Položka Popis Vnitřní jednotka / Nádrž na teplou užitkovou vodu

b1 Vnitřní jednotka:

• : Vnitřní podlahová jednotka s integrovanou nádrží

• : Nástěnná vnitřní jednotka se samostatnou nádrží

• : Nástěnná vnitřní jednotka b2 Tlak vody Prostorový provozní režim

• : Topení Dezinfekce / Výkonný

• : Aktivní dezinfekční režim

• : Aktivní výkonný režim Datum / čas e Aktuální datum a čas Dovolená f : Aktivní režim dovolená Hlavní zóna

• : Radiátor g2 Nastavená teplota výstupní vody g3 Typ pokojového termostatu:

• Skryté: Ovládání teploty výstupní vody g4 Změřená pokojová teplota Doplňková zóna

• : Radiátor h2 Nastavená teplota výstupní vody h3 Typ pokojového termostatu:

• Skryté: Ovládání teploty výstupní vody Teplá užitková voda

: Teplá užitková voda i2 Změřená teplota v nádrži Porucha j nebo : Došlo k poruše Podrobnější informace viz "6.1Chcete-li zobrazit text nápovědy v případě poruchy"[4153].3 Provoz Návod kobsluze

3.2.2 Hlavní nabídka

Začněte na domovské obrazovce a stiskněte ( ) nebo otočte ( ) levým otočným ovladačem pro otevření obrazovky hlavní nabídky. V hlavní nabídce můžete získat přístup k různým obrazovkám pro nastavení teploty a dílčím nabídkám.

Hlavní zónaDoplňková zónaMístnostPoruchaProstorové vytápění/chlazení a Vybraná dílčí nabídka Možné činnosti na této obrazovce Procházejte seznamem. Vstupte do dílčí nabídky. Aktivujte/deaktivujte záložky. Dílčí nabídka Popis [0] nebo Porucha Omezení: Zobrazí se pouze pokud dojde k poruše. Podrobnější informace viz "6.1Chcete-li zobrazit text nápovědy v případě poruchy"[4153]. [1] Místnost Omezení: Zobrazí se pouze pokud je k vnitřní jednotce připojen pokojový termostat. Nastavte pokojovou teplotu. [2] Hlavní zóna Zobrazí příslušný symbol pro typ topného zařízení ve vaší hlavní zóně. Nastavte výstupní teplotu vody hlavní zóny. [3] Doplňková zóna Omezení: Zobrazí se pouze pokud existují dvě zóny teploty výstupní vody. Zobrazí příslušný symbol pro typ topného zařízení ve vaší doplňkové zóně. Nastavte výstupní teplotu vody doplňkové zóny (pokud existuje). [4] Prostorové vytápění/chlazení Zobrazí příslušný symbol pro vaši jednotku. Přejděte do režimu topení nebo chlazení. U modelů pouze s topením nemůžete režim měnit. [5] Nádrž Omezení: Zobrazí se pouze pokud je součástí nádrž na teplou užitkovou vodu. Nastavte maximální teplotu v nádrži na teplou užitkovou vodu. [7] Nastavení uživatele Poskytuje přístup k nastavením uživatele, například režimu dovolené a tichého režimu. [8] Informace Zobrazuje údaje a informace o vnitřní jednotce. [9] Nastavení technika Omezení: Pouze pro technika. Poskytuje přístup k pokročilým nastavením. [A] Uvedení do provozu Omezení: Pouze pro technika. Provádí zkoušky a údržbu. [B] Profil uživatele Změňte aktivní profil uživatele. [C] Provoz Zapněte nebo vypněte funkci topení/ chlazení a ohřev teplé užitkové vody.

3.2.3 Obrazovka nastavení

Obrazovka nastavení se zobrazuje u obrazovek popisujících součásti systému, které vyžadují nastavení teploty/hodnoty. Příklady [1] Obrazovka pokojové teploty

Místnost [2] Obrazovka hlavní zóny

Hlavní zóna [3] Obrazovka doplňkové zóny

Možné činnosti na této obrazovce Procházejte seznamem dílčí nabídky. Přejděte do dílčí nabídky. Upravte a automaticky použijte požadovanou teplotu. Položka Popis Minimální teplotní limit a1 Pevně daný jednotkou a2 Omezeno technikem Maximální teplotní limit b1 Pevně daný jednotkou b2 Omezeno technikem Aktuální teplota c Změřená jednotkou Požadovaná teplota d Pomocí pravého otočného ovladače snižte/zvyšte teplotu. Dílčí nabídka e Otočte nebo stiskněte levý otočný ovladač pro přechod do dílčí nabídky.

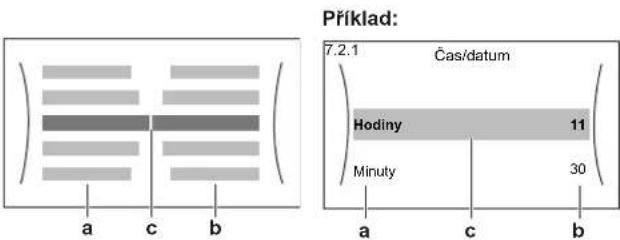

Minuty a Nastavení b Hodnoty c Vybrané nastavení a hodnota3 Provoz Návod kobsluze

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 Možné činnosti na této obrazovce Procházejte seznamem nastavení. Změňte hodnotu. Přejděte k dalšímu nastavení. Potvrďte změny a pokračujte.

3.3 Zapnutí a vypnutí provozu

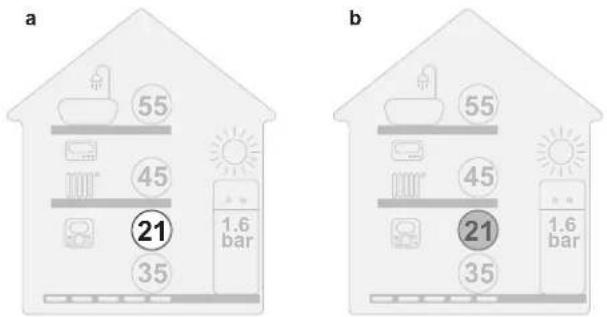

3.3.1 Vizuální indikace

Některé funkce jednotky lze zapnout a vypnout samostatně. Pokud je funkce vypnuta, odpovídající ikona teploty na domovské obrazovce bude zobrazena šedou barvou. Ovládání pokojové teploty

a Ovládání pokojové teploty zapnuto b Ovládání pokojové teploty vypnuto Provoz prostorového vytápění/chlazení

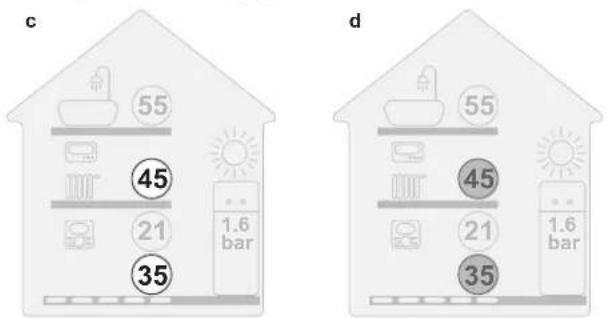

c Prostorové vytápění/chlazení zapnuto d Prostorové vytápění/chlazení vypnuto Provoz ohřevu nádrže

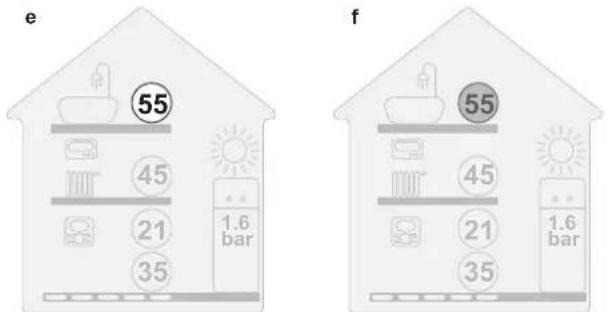

e Ohřev nádrže zapnut f Ohřev nádrže vypnut

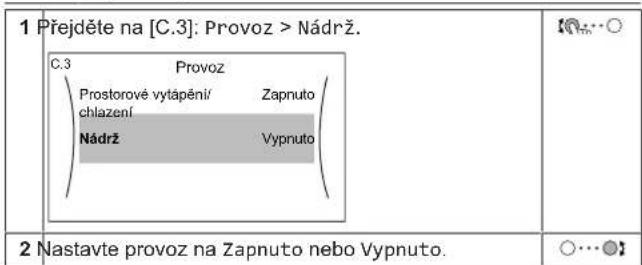

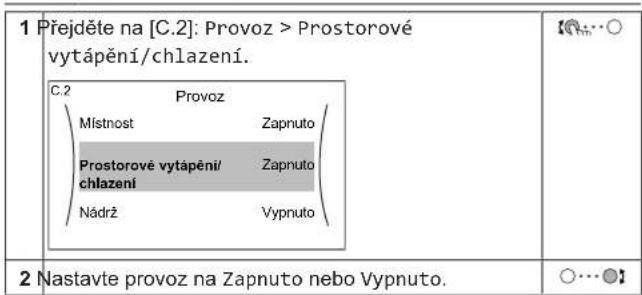

3.3.2 Zapnutí nebo vypnutí

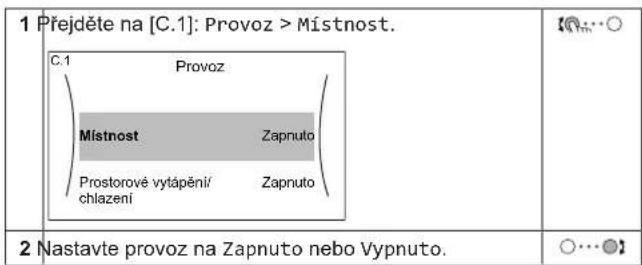

Ovládání pokojové teploty 1 Přejděte na [C.1]: Provoz > Místnost. ProvozMístnostProstorové vytápění/chlazeníZapnutoZapnuto C.1 2 Nastavte provoz na Zapnuto nebo Vypnuto. Provoz prostorového vytápění/chlazení POZNÁMKA Protimrazová ochrana místnosti. Dokonce i v případě, že vypnete režim vytápění/chlazení prostoru ([C.2]: Provoz > Prostorové vytápění/chlazení), zůstane protimrazová ochrana místnosti - pokud je aktivována - aktivní. Nicméně pro řízení teploty výstupní vody a řízení pomocí externího pokojového termostatu NENÍ zaručena ochrana. POZNÁMKA Prevence zamrznutí vodovodního potrubí. Dokonce i v případě, že vypnete režim vytápění/chlazení prostoru ([C.2]: Provoz > Prostorové vytápění/chlazení), zůstane prevence zamrznutí vodovodního potrubí - pokud je aktivována - aktivní. 1 Přejděte na [C.2]: Provoz > Prostorové vytápění/chlazení. ProvozProstorové vytápění/chlazeníNádržVypnutoZapnutoZapnutoMístnost C.2 2 Nastavte provoz na Zapnuto nebo Vypnuto. Provoz ohřevu nádrže POZNÁMKA Dezinfekční režim. I když vypnete ohřev nádrže ([C.3]: Provoz > Nádrž), dezinfekční režim zůstane aktivní. Pokud jej však vypnete v okamžiku, kdy probíhá dezinfekce, dojde k chybě AH. 1 Přejděte na [C.3]: Provoz > Nádrž. ProvozNádržVypnutoZapnutoProstorové vytápění/chlazení C.3 2 Nastavte provoz na Zapnuto nebo Vypnuto.3 Provoz Návod kobsluze

3.4 Ovládání prostorového vytápění/

3.4.1 Nastavení prostorového provozního

režimu O prostorových provozních režimech Vaše jednotka může modelem pro topení nebo pro topení/chlazení:

• Pokud máte model pro vytápění, můžete prostor vytápět.

• Pokud máte model pro topení/chlazení, můžete prostor vytápět i chladit. Je nutné systému sdělit, jaký provozní režim má použít. Abyste systému řekli, jaký prostorový provoz má použít, můžete provést následující kroky: Můžete… Umístění Zkontrolujte, jaký režim prostorového provozu je aktuálně používán. Domovská obrazovka Nastavte prostorový provozní režim trvale. Hlavní nabídka Omezte automatické přepínání podle měsíčního plánu. Chcete-li nastavit prostorový provozní režim 1 Přejděte na [4.1]: Prostorové vytápění/chlazení > Provozní režim 2 Vyberte některou z následujících možností:

• Topení: Pouze režim topení

• Chlaz.: Pouze režim chlazení

• Automaticky: Provozní režim se automaticky přepíná mezi topením a chlazením podle venkovní teploty. Omezeno za měsíc podle Plán provozního režimu [4.2]. Chcete-li omezit automatické přepínání dle měsíčního plánu Podmínky: Nastavte režim prostorového provozu na Automaticky. 1 Přejděte na [4.2]: Prostorové vytápění/chlazení > Plán provozního režimu. 2 Zvolte měsíc. 3 U každého měsíce vyberte možnost:

• Reverzibilní: Není omezeno

• Pouze topení: Omezeno

• Pouze chlazení: Omezeno 4 Potvrďte změny.

3.4.2 Chcete-li změnit požadovanou pokojovou

teplotu Během ovládání pokojové teploty můžete použít obrazovku nastavení pokojové teploty ke zjištění a úpravě požadované pokojové teploty. 1 Přejděte na [1]: Místnost. Místnost

2 Změňte požadovanou pokojovou teplotu.

a b Místnost a Aktuální pokojová teplota b Požadovaná pokojová teplota Jestliže je plánování spuštěno po změně požadované pokojové teploty

• Teplota zůstane stejná, pokud není naplánovaná žádná činnost.

• Požadovaná pokojová teplota se vrátí na naplánovanou hodnotu kdykoliv dojde k naplánované činnosti. Naplánovanému chování se můžete vyhnout (dočasným) vypnutím plánu. Chcete-li vypnout plán pokojové teploty 1 Přejděte na [1.1]: Místnost > Plán. 2 Vyberte Ne.

3.4.3 Chcete-li změnit požadovanou teplotu

výstupní vody INFORMACE Výstupní voda je voda, která je směřována do emitorů tepla. Požadovaná teplota výstupní vody je nastavena instalačním technikem dle typu emitorů tepla. Nastavení teploty výstupní vody upravujte pouze v případě problémů. Můžete použít obrazovku nastavení teploty výstupní vody ke zjištění a upravení požadované teploty výstupní vody. 1 Přejděte na [2]: Hlavní zóna nebo [3]: Doplňková zóna. Hlavní zóna

Doplňková zóna 33 Provoz Návod kobsluze

a b Doplňková zóna a Aktuální teplota výstupní vody b Požadovaná teplota výstupní vody

3.5 Ovládání teplé užitkové vody

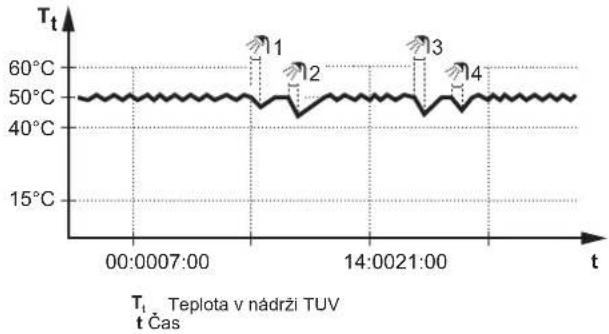

3.5.1 Režim opětovného ohřevu

V režimu opětovného ohřevu se nádrž naTUV nepřetržitě ohřívá na teplotu zobrazenou na domovské stránce (například 50°C), pokud teplota klesne pod určitou hodnotu.

Teplota vnádrži TUV t Čas INFORMACE U nádrže na teplou užitkovou vodu bez vnitřního přídavného ohřívače existuje riziko nedostatku výkonu pro prostorové vytápění: V případě častého využívání teplé užitkové vody může docházet k častým a dlouhodobým přerušením prostorového vytápění/chlazení při výběru následujících parametrů: Nádrž > Režim zahřívání > Pouze opětovný ohřev. INFORMACE Pokud je nastaven režimu opětovného ohřevu nádrže TUV, je riziko nedostatku výkonu a problémů s komfortem významné. V případě častého spouštění ohřevu je funkce prostorového vytápění/chlazení pravidelně přerušována.

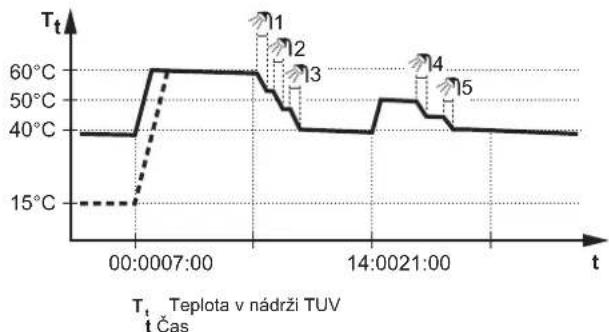

3.5.2 Plánovaný režim

V plánovaném režimu nádrž naTUV ohřívá teplou vodu podle plánu. Nejlepším časem pro povolení ohřevu teplé vody nádrže je v noci, protože požadavek na prostorové vytápění je nižší. Příklad:

• Zpočátku je teplota v nádrži na TUV stejná jako teplota v místním rozvodu vstupující do nádrže na TUV (příklad: 15°C).

• Nádrž na TUV je naprogramovaná, aby v čase 00:00 začala zahřívat vodu na přednastavenou hodnotu (příklad: Komfort = 60°C).

• Během rána spotřebujete teplou vodu a teplota v nádrži na TUV poklesne.

• Nádrž na TUV je naprogramovaná, aby v čase 14:00 začala zahřívat vodu na přednastavenou hodnotu (příklad: Eko = 50°C). Teplá voda je opět k dispozici.

• Během odpoledne a večera spotřebujete teplou vodu a teplota v nádrži na TUV znovu poklesne.

• V čase 00:00 dalšího dne se cyklus opakuje.

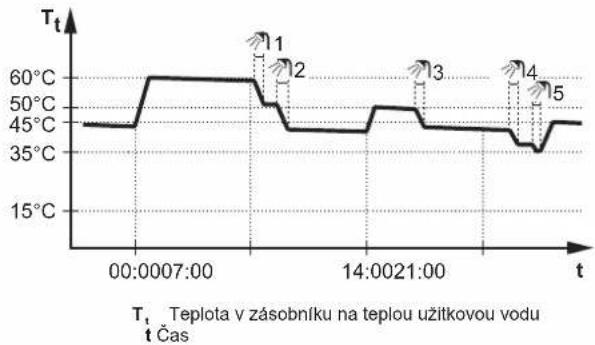

3.5.3 Plánovaný + opětovný ohřev

V plánovaném režimu + režimu opětovného ohřevu je nastavení teploty teplé užitkové vody stejné jako u plánovaného režimu. Pokud však teplota vnádrži na TUV poklesne pod přednastavenou hodnotu (=teplota opětovného ohřevu - hodnota hystereze; například: 35°C), začne nádrž na TUV ohřívat vodu, dokud nedosáhne nastavené teploty opětovného ohřevu (například 45°C). Tím se zajistí, že vždy bude k dispozici minimální množství teplé vody. Příklad:

Teplota v zásobníku na teplou užitkovou vodu t Čas3 Provoz Návod kobsluze

3.5.4 Použití funkce výkonného ohřevu TUV

Informace o výkonném provozu Výkonný provoz umožňuje ohřev teplé užitkové vody záložním nebo přídavným ohřívačem. Použijte tento režim ve dnech, kdy je zapotřebí více teplé vody než obvykle. Chcete-li zkontrolovat, zda je aktivní režim výkonného provozu Pokud je na domovské stránce zobrazen , je aktivní režim výkonného provozu. Aktivujte nebo deaktivujte Výkonný provoz následovně: 1 Přejděte na [5.1]: Nádrž > Výkonný provoz 2 Zapněte nebo vypněte výkonný provoz (Vypnuto nebo Zapnuto). Příklad použití: Potřebujete okamžitě více teplé vody Pokud jste v následující situaci:

• Už jste spotřebovali většinu své teplé užitkové vody.

• Nemůžete čekat na další plánovanou činnost k ohřevu nádrže na teplou užitkovou vodu. V takovém případě můžete aktivovat výkonný provoz. Nádrž na teplou užitkovou vodu spustí ohřev vody na Komfort teplotu. INFORMACE Pokud je aktivní režim výkonného provozu, hrozí velké riziko nedostatku výkonu pro prostorové vytápění/chlazení a komfort. V případě častého využívání teplé užitkové vody bude docházet k častým a delším přerušením prostorového vytápění/chlazení.

3.6 Pokročilé použití

Množství informací, které můžete zjistit a upravit ve struktuře nabídky, závisí na úrovni oprávnění uživatele:

• Uživatel: Standardní režim

• Pokročilý koncový uživatel: Můžete zjistit a upravit více informací Změna úrovně oprávnění uživatele Úroveň oprávnění uživatele můžete změnit následovně: 1 Přejděte do [B]: Profil uživatele. Profil uživatele

2 Zadejte příslušný kód pin pro úroveň oprávnění uživatele.

• Procházejte seznamem číslic a změňte vybranou číslici.

• Posuňte kurzor zleva doprava.

• Potvrďte kód pin a pokračujte. Kód pin uživatele Kód pin Uživatel je 0000.

Uživatel Kód pin pokročilého uživatele Kód pin Pokročilý koncový uživatel je 1234. Nyní budou zobrazeny další položky nabídky pro daného uživatele.

Pokročilý koncový uživatel

3.7 Obrazovka plánu: Příklad

Na tomto příkladu je znázorněno, jak nastavit plán pokojové teploty v režimu topení pro hlavní zónu. INFORMACE Postupy k naprogramování dalších plánů jsou podobné. Chcete-li naprogramovat plán: přehled Příklad: Chcete naprogramovat následující plán:

Def.uživ.1 Nutná podmínka: Plán pokojové teploty je dispozici pouze pokud je aktivní ovládání pomocí pokojového termostatu. Pokud je aktivní ovládání teploty výstupní vody, můžete místo toho naprogramovat plán hlavní zóny. 1 Přejděte do plánu. 2 (volitelně) Vymažte obsah plánu celého týdne nebo obsah plánu pro vybraný den. 3 Naprogramujte plán na Pondělí. 4 Zkopírujte plán do dalších pracovních dní. 5 Naprogramujte plán na Sobota a zkopírujte jej do Neděle. 6 Zadejte název plánu. Přechod do plánu 1 Přejděte na [1.1]: Místnost > Plán. 2 Nastavte plán na Ano. 3 Přejděte na [1.2]: Místnost > Plán topení. Vymazání obsahu týdenního plánu 1 Vyberte název aktuálního plánu.

Def.uživ.1 2 Vyberte Vymazat. VymazatPřejmenovatVybrat 3 Vyberte OK pro potvrzení.3 Provoz Návod kobsluze

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 Vymazání obsahu denního plánu 1 Vyberte den, ve kterém chcete vymazat obsah. Například Pátek

2 Vyberte Vymazat. VymazatUpravitKopírovat 3 Vyberte OK pro potvrzení. Naprogramování plánu na Pondělí 1 Vyberte Pondělí.

Def.uživ.1 2 Vyberte Upravit. VymazatUpravitKopírovat 3 Pomocí levého otočného ovladače přejděte do položky a pomocí pravého otočného ovladače položku upravte. Pro každý den lze naprogramovat až 6 činností. Na liště má vysoká teplota tmavší barvu než nízká teplota.

Poznámka: Chcete-li vymazat činnost, nastavte její čas jako čas předchozí činnosti. 4 Potvrďte změny. Výsledek: Plám pro Pondělí je definován. Hodnota poslední činnosti platí až do další naprogramované činnosti. V tomto příkladu je pondělí prvním naprogramovaným dnem. Poslední naprogramovaná činnost tedy platí až do první činnosti příští pondělí. Zkopírování plánu do dalších pracovních dní 1 Vyberte Pondělí.

Def.uživ.1 2 Vyberte Kopírovat. VymazatUpravitKopírovat Výsledek: Vedle kopírovaného dne je zobrazeno "C". 3 Vyberte Úterý.

4 Vyberte Vložit. VymazatUpravitKopírovatVložit Výsledek:

5 Zopakujte tento postup pro všechny pracovní dny.

Naprogramování plánu na Sobota a zkopírování do Neděle 1 Vyberte Sobota. 2 Vyberte Upravit. 3 Pomocí levého otočného ovladače přejděte do položky a pomocí pravého otočného ovladače položku upravte.

4 Potvrďte změny. 5 Vyberte Sobota. 6 Vyberte Kopírovat. 7 Vyberte Neděle.3 Provoz Návod kobsluze

Změna názvu plánu 1 Vyberte název aktuálního plánu.

Def.uživ.1 2 Vyberte Přejmenovat. Vymazat Přejmenovat Vybrat 3 (volitelně) Chcete-li vymazat aktuální název plánu, procházejte seznamem znaků, dokud se nezobrazí ←, poté jeho stisknutím odstraňte předchozí znak. Zopakujte pro každý znak názvu plánu. 4 Chcete-li pojmenovat aktuální plán, procházejte seznamem znaků a vždy potvrďte vybraný znak. Název plánu může obsahovat až 15znaků. 5 Potvrďte nový název. INFORMACE Ne všechny plány lze přejmenovat.3 Provoz Návod kobsluze

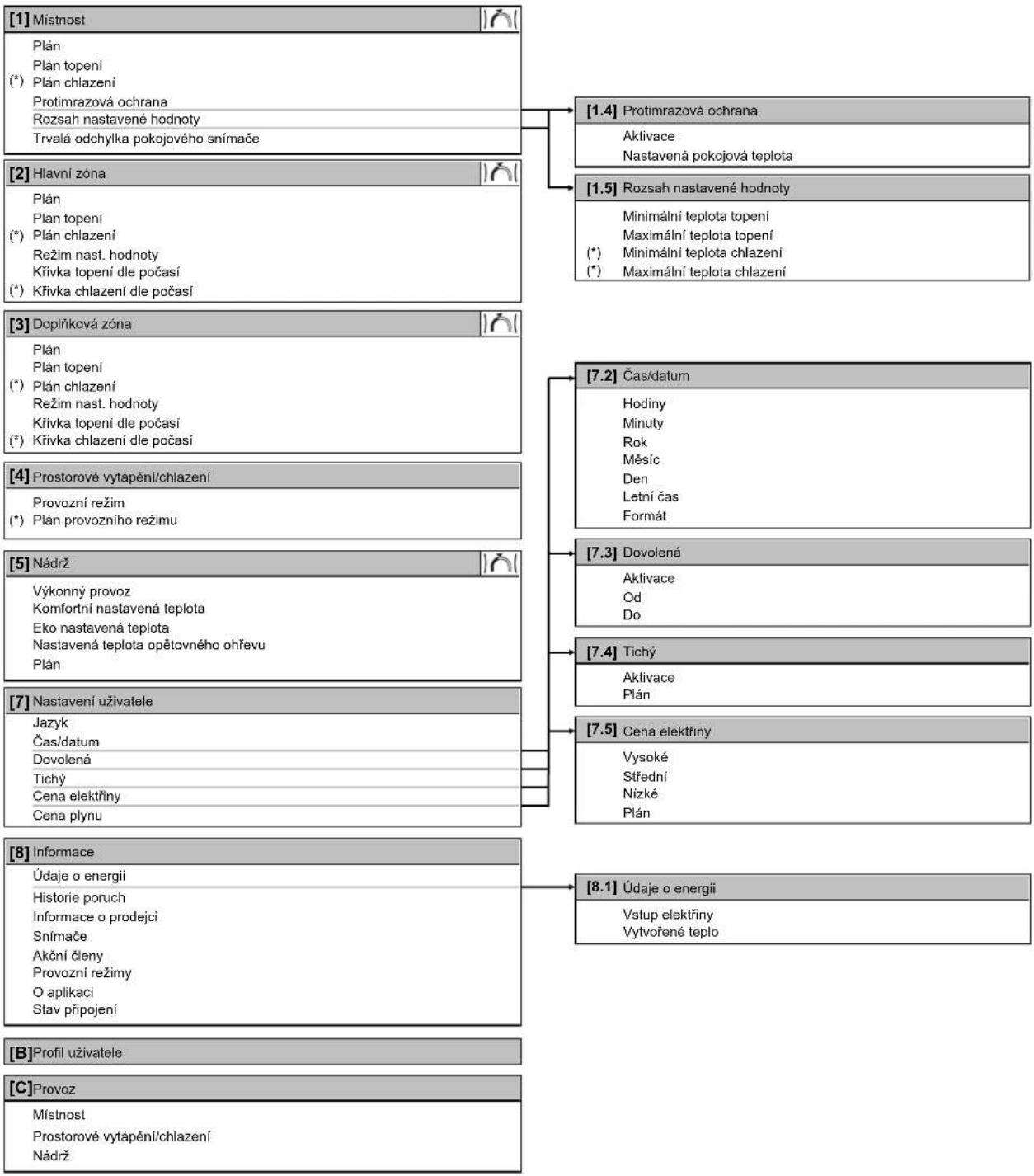

3.8 Struktura nabídky: přehled nastavení uživatele

[1] Místnost Trvalá odchylka pokojového snímače Rozsah nastavené hodnoty Protimrazová ochrana Plán chlazení Plán topení Plán [2] Hlavní zóna Plán Plán topení Režim nast. hodnoty Plán chlazení Křivka topení dle počasí Křivka chlazení dle počasí [3] Doplňková zóna Plán Plán topení Režim nast. hodnoty Plán chlazení Křivka topení dle počasí Křivka chlazení dle počasí [4] Prostorové vytápění/chlazení Provozní režim Plán provozního režimu [5] Nádrž Výkonný provoz Komfortní nastavená teplota Eko nastavená teplota Nastavená teplota opětovného ohřevu Plán [7] Nastavení uživatele Jazyk Čas/datum Dovolená Tichý Cena elektřiny Cena plynu [8] Informace Údaje o energii Historie poruch Informace o prodejci Snímače Akční členy Provozní režimy O aplikaci Stav připojení [B] Profil uživatele [C] Provoz Místnost Prostorové vytápění/chlazení Nádrž [1.4] Protimrazová ochrana Aktivace Nastavená pokojová teplota [1.5] Rozsah nastavené hodnoty Minimální teplota topení Maximální teplota topení Minimální teplota chlazení Maximální teplota chlazení [7.2] Čas/datum Hodiny Minuty Rok Měsíc Den Letní čas Formát [7.3] Dovolená Aktivace

[7.4] Tichý Aktivace Plán [7.5] Cena elektřiny Vysoké Střední Nízké Plán [8.1] Údaje o energii Vstup elektřiny Vytvořené teplo

Obrazovka nastavení (*) Platí pouze u reverzních modelů, nebo modelů, které zajišťují pouze vytápění+konverzní sadu INFORMACE V závislosti na zvolených nastaveních technika a typu jednotky budou nastavení zobrazena nebo skryta.4 Tipy pro úsporu energie Návod kobsluze

3.9 Nastavení technika: tabulky, které

musí vyplnit instalační technik

3.9.1 Konfigurační průvodce

Nastavení Vyplňte… Systém Typ vnitřní jednotky (pouze pro čtení) Typ záložního ohřívače [9.3.1] Teplá užitková voda [9.2.1] Nouzový [9.5] Počet zón [4.4] Záložní ohřívač Napětí [9.3.2] Konfigurace [9.3.3] Stupeň výkonu 1 [9.3.4] Další stupeň výkonu 2 [9.3.5] (pokud je zapotřebí) Hlavní zóna Typ zářiče [2.7] Ovládání [2.9] Režim nast. hodnoty [2.4] Plán [2.1] Doplňková zóna (pouze pokud [4.4] = 1) Typ zářiče [3.7] Ovládání (pouze pro čtení) [3.9] Režim nast. hodnoty [3.4] Plán [3.1] Nádrž Režim zahřívání [5.6] Komfortní nastavená teplota [5.2] Eko nastavená teplota [5.3] Nastavená teplota opětovného ohřevu [5.4]

3.9.2 Nabídka nastavení

Nastavení Vyplňte… Hlavní zóna Typ termostatu [2.A] Doplňková zóna (pokud je to vhodné) Typ termostatu [3.A] Informace Informace o prodejci [8.3] 4 Tipy pro úsporu energie Tipy pro pokojovou teplotu

• Ujistěte se, že požadovaná pokojová teplota není NIKDY příliš vysoká (v režimu topení) nebo příliš nízká (v režimu chlazení), ale VŽDY podle vašich aktuálních potřeb. Každý ušetřený stupeň může ušetřit až 6% nákladů za topení/chlazení.

• NEZVYŠUJTE ani NESNIŽUJTE požadovanou pokojovou teplotu, aby se urychlilo zahřívání nebo chlazení prostoru. Prostor se NEZAHŘEJE ani NEOCHLADÍ rychleji.

• Pokud váš systém obsahuje pomalé tepelné emitory (příklad: podlahové topení), vyhněte se velkému kolísání požadované pokojové teploty a NENECHÁVEJTE pokojovou teplotu příliš klesnout ani příliš stoupnout. Opětovné zahřátí/ochlazení místnosti bude trvat déle a spotřebuje se více energie.

• Pro běžné potřeby prostorového vytápění nebo chlazení použijte týdenní plán. V případě potřeby můžete snadno změnit hodnoty oproti plánu:

• Pro kratší dobu: můžete potlačit naplánovanou pokojovou teplotu až do další naplánované činnosti. Příklad: Pokud máte večírek nebo když odcházíte na několik hodin.

• Pro delší období: můžete použít režim dovolené. Tipy pro teplotu v nádrži na TUV

• Pro běžnou potřebu teplé užitkové vody požívejte týdenní plán (pouze v plánovaném režimu).

• Naprogramujte ohřev nádrže na TUV na přednastavenou hodnotu (Komfort = vyšší teplota v nádrži na TUV) na noc, protože je nižší potřeba na prostorové vytápění.

• Jestliže ohřev nádrže na TUV pouze v noci není dostatečné, naprogramujte dodatečný ohřev TUV na přednastavenou hodnotu (Eko = nižší teplota v nádrži na TUV) během dne.

• Ujistěte se, že požadovaná teplota v nádrži na TUV NENÍ příliš vysoká. Příklad: Po instalaci snižujte teplotu v nádrži na TUV každý den o 1°C a kontrolujte, zda máte stále dostatek teplé vody.

• Naprogramujte spínání čerpadla teplé užitkové vody pouze během doby, kdy je nutná okamžitá potřeba teplé vody. Příklad: Ráno a večer. 5 Údržba a servis

5.1 Přehled: údržba s servis

Technik musí provádět každoroční údržbu. Kontakt/číslo helpdesku můžete najít pomocí uživatelského rozhraní. Jako koncový uživatelmusíte:

• Udržovat prostor v okolí jednotky v čistotě.

• Udržovat uživatelské rozhraní v čistotě pomocí měkkého vlhkého hadříku. NEPOUŽÍVEJTE žádné čisticí prostředky.

• Pravidelně kontrolujte, zda je tlak vody vyšší než 1bar. Chladivo Tento výrobek obsahuje fluorované skleníkové plyny. Tyto plyny NEVYPOUŠTĚJTE do ovzduší. Typ chladiva: R32 Hodnota potenciálu globálního oteplování (GWP): 675 POZNÁMKA Příslušná legislativa týkající se fluorovaných skleníkových plynů vyžaduje, aby náplň chladiva v jednotce byla uvedena formou hmotnosti i jako ekvivalent

Vzorec pro výpočet množství CO

v ekvivalentních tunách: Hodnota GWP chladiva × celkový objem chladiva [kg] / 1000 Podrobnější informace si vyžádejte od podniku provádějícího instalaci.

VÝSTRAHA: HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.6 Odstraňování problémů Návod kobsluze

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 VÝSTRAHA Zařízení musí být uloženo v místnosti bez nepřetržitě pracujících zdrojů zažehnuté (například otevřený plamen, pracující plynové zařízení nebo elektrické topidlo). VÝSTRAHA

• NEPROPICHUJTE ani nespalujte součásti pracující s chladivem.

• NEPOUŽÍVEJTE žádné čisticí prostředky nebo prostředky pro urychlení procesu odmrazování kromě těch, jež jsou doporučeny výrobcem.

• Uvědomte si, že chladivo v systému je bez zápachu. VÝSTRAHA Chladivo uvnitř této jednotky je mírně hořlavé, ale za normálních okolností NEUNIKÁ. Jestliže chladivo unikne do místnosti a dostane se do kontaktu s otevřeným plamenem hořáku, topením nebo vařičem, může to způsobit vznik požáru nebo nebezpečných plynů. Vypněte všechna spalovací topidla, místnost vyvětrejte a obraťte se na prodejce, od kterého jste si koupili danou jednotku. Jednotku NEPOUŽÍVEJTE, dokud servisní technik nepotvrdí, že byla dokončena oprava místa, kde došlo kúniku chladiva.

5.2 Chcete-li zjistit kontakt/číslo

helpdesku 1 Přejděte na [8.3]: Informace > Informace o prodejci. 6 Odstraňování problémů Kontakt Pokud příznaky odpovídají uvedeným níže, můžete se pokusit vyřešit problém sami. U ostatních problémů kontaktujte svého instalačního technika. Kontakt/číslo helpdesku můžete najít pomocí uživatelského rozhraní.

6.1 Chcete-li zobrazit text nápovědy v

případě poruchy V případě poruchy se na domovské obrazovce objeví následující v závislosti na závažnosti:

• : Porucha Krátký a dlouhý popis poruchy zobrazíte následovně: 1 Stiskněte levý otočný ovladač pro otevření hlavní nabídky a přejděte do Porucha. Výsledek: na obrazovce se zobrazí krátký popis chyby a chybový kód. 2 Stiskněte na chybové obrazovce. Výsledek: na obrazovce se zobrazí dlouhý popis chyby.

6.2 Příznak: ve svém obývacím pokoji

cítíte příliš velký chlad (teplo) Možná příčina Nápravné opatření Příliš nízká (vysoká) požadovaná pokojová teplota. Zvyšte (snižte) požadovanou pokojovou teplotu. Viz "Chcete-li změnit požadovanou pokojovou teplotu"[4146]. Jestliže se problém opakovaně denně vyskytuje, proveďte některý z následujících kroků:

• Zvyšte (snižte) přednastavenou pokojovou teplotu. Viz referenční příručka pro uživatele.

• Upravte plán pokojové teploty. Viz "3.7 Obrazovka plánu: Příklad"[4148]. Požadované pokojové teploty nelze dosáhnout. Zvyšte požadovanou teplotu výstupní vody dle typu emitoru tepla. Viz "Chcete-li změnit požadovanou teplotu výstupní vody"[4146]. Křivka dle počasí je nastavena nesprávně. Upravte křivku dle počasí. Viz referenční příručka pro uživatele.

6.3 Příznak: Voda v kohoutku je příliš

chladná Možná příčina Nápravné opatření Může vám dojít teplá užitková voda z důvodu neobvykle vysoké spotřeby. Pokud potřebujete teplou užitkovou vodu ihned, aktivujte Výkonný provoz nádrže na TUV. Tato činnost však spotřebovává energii navíc. Viz "Použití funkce výkonného ohřevu TUV"[4148]. Jestliže se problémy opakovaně denně vyskytují, proveďte některý z následujících kroků:

• Zvyšte přednastavenou teplotu v nádrži na TUV. Viz referenční příručka pro uživatele.

• Upravte plán teploty v nádrži na TUV. Příklad: Naprogramujte doplňkové ohřátí nádrže na TUV na přednastavenou hodnotu (Eko nastavená teplota = nižší teplota v nádrži) během dne. Viz "3.7 Obrazovka plánu: Příklad"[4148]. Příliš nízká požadovaná teplota vnádrži na TUV.7 Likvidace Návod kobsluze

6.4 Příznak: Porucha tepelného

čerpadla Pokud dojde k poruše tepelného čerpadla, může záložní ohřívač a/ nebo přídavný ohřívač sloužit jako nouzový zdroj tepla a automaticky nebo ručně může převzít tepelnou zátěž.

• Pokud je nouzový provoz nastavený na Automaticky a dojde k poruše tepelného čerpadla:

• Pro EHVH/X: Záložní ohřívač automaticky převezme tepelnou zátěž a ohřev teplé užitkové vody.

• Pro EHBH/X: Záložní ohřívač automaticky převezme tepelnou zátěž a přídavný ohřívač ve volitelné nádrži automaticky převezme ohřev teplé užitkové vody.

• Pokud dojde k poruše tepelného čerpadla a automatický nouzový provoz je nastaven na Manuálně, dojde k vypnutí ohřevu teplé užitkové vody a prostorového vytápění a bude je nutné zapnout manuálně pomocí uživatelského rozhraní. Pro manuální obnovení provozu přejděte na obrazovku hlavní nabídky Porucha, kde vás uživatelské rozhraní poté požádá o potvrzení, zda může záložní ohřívač a/nebo přídavný ohřívač převzít tepelnou zátěž či nikoliv. Pokud dojde k poruše tepelného čerpadla, na uživatelském rozhraní se zobrazí nebo . Možná příčina Nápravné opatření Tepelné čerpadlo je poškozeno. Viz "6.1Chcete-li zobrazit text nápovědy v případě poruchy"[4153]. INFORMACE Pokud záložní ohřívač nebo přídavný ohřívač převezme tepelnou zátěž, bude spotřeba elektrické energie významně vyšší.

6.5 Příznak: Systém vydává po

uvedení do provozu bublavé zvuky Možná příčina Nápravné opatření V systému se nachází vzduch. Odvzdušněte systém. (a) Různé poruchy. Zkontrolujte, zda je na domovské obrazovce uživatelského rozhraní zobrazeno nebo . Podrobnější informace o poruše viz "6.1Chcete-li zobrazit text nápovědy v případě poruchy"[4153]. (a) Doporučujeme provést odvzdušnění pomocí funkce odvzdušnění jednotky (musí provést technik). Pokud odvzdušníte topidla či kolektory mějte na paměti následující: VÝSTRAHA Odvzdušnění topidel nebo kolektorů. Před odvzdušněním topidel nebo kolektorů zkontrolujte, zda je na domovských stránkách uživatelského rozhraní zobrazeno nebo .

• Pokud ne, můžete ihned zahájit proces odvzdušnění.

• Pokud ano, ujistěte se, že je místnost, kde chcete provádět odvzdušnění dostatečně větraná. Důvod: Může dojít k úniku chladiva do vodního okruhu a následně do místnosti, kde provádíte odvzdušnění topidel nebo kolektorů. 7 Likvidace POZNÁMKA Systém se nikdy NEPOKOUŠEJTE demontovat sami: demontáž systému, likvidace chladiva, oleje a ostatních částí zařízení MUSÍ být provedena v souladu s příslušnými předpisy. Jednotky MUSÍ být likvidovány ve specializovaném zařízení, aby jejich součásti mohly být opakovaně použity, recyklovány nebo regenerovány. 8 Slovník pojmů TUV = teplá užitková voda Teplá voda použitá v jakémkoliv typu budovy pro účely domácnosti. LWT = teplota vody na odtoku Teplota vody na výstupu z jednotky.4P644480-1 2020.12 Copyright 2018 Daikin 4P644480-1 0000000O Verantwortung für Energie und Umwelt
