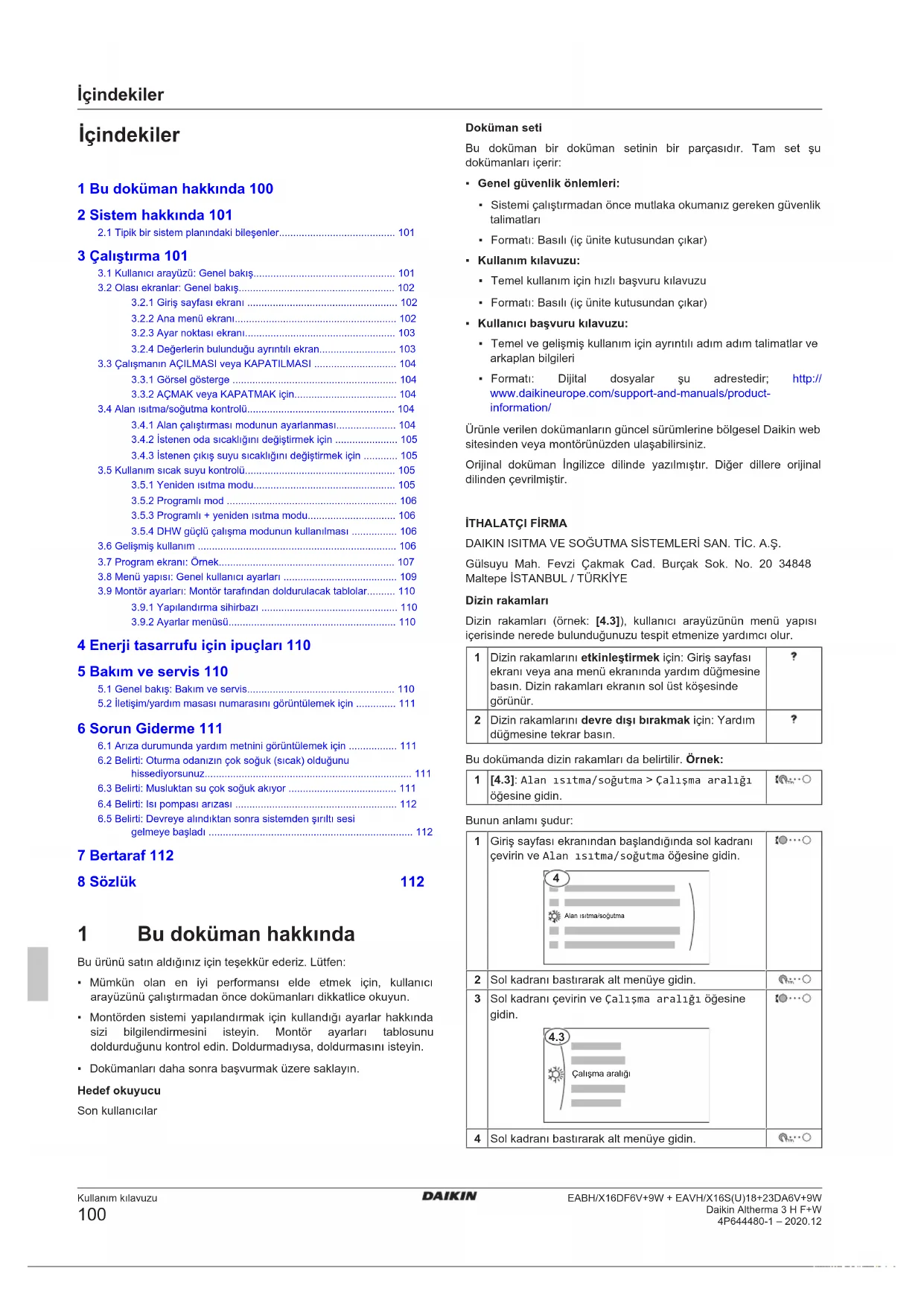

KULLANIM KILAVUZU EABH16DF6V DAIKIN

1 Bu doküman hakkında 100

2 Sistem hakkında 101

2.1 Tipik bir sistem planındaki bileşenler.... 101

3 Çalıştırma 101

3.1 Kullanıcı arayüzü: Genel bakış.... 101

3.2 Olası ekranlar: Genel bakış.... 102

3.2.1 Giriş sayfası ekranı 102

3.2.2 Ana menü ekranı.... 102

3.2.3 Ayar noktası ekranı.... 103

3.2.4 Değerlerin bulunduğu ayrıntılı ekran.... 103

3.3 Çalışmanın AÇILMASI veya KAPATILMASI 104

3.3.1 Görsel gösterge 104

3.3.2 AÇMAK veya KAPATMAK için.... 104

3.4 Alan ıslıma/soğutma kontrolü....104

3.4.1 Alan çalıştırması modunun ayarlanması.... 104

3.4.2 İstenen oda sıcaklığını değiştirmek için 105

3.4.3 İstenen çıkış suyu sıcaklığını değiştirmek için ..... 105

3.5 Kullanım sıcak suyu kontrolü.... 105

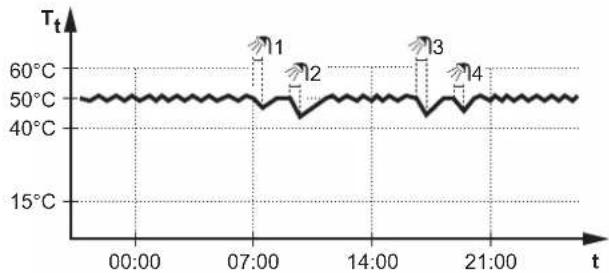

3.5.1 Yeniden isitma modu.... 105

3.5.2 Programl mod 106

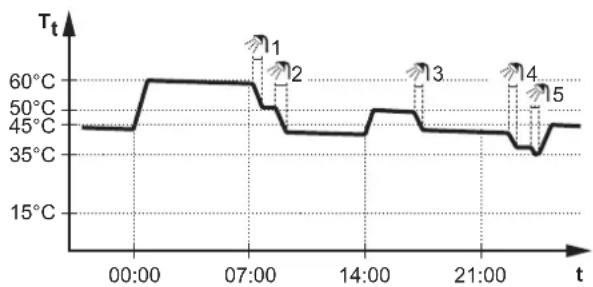

3.5.3 Programli + yeniden isitma modu.... 106

3.5.4 DHW güçlü çalışma modunun kullanılması ...... 106

3.6 Gelişmiş kullanım 106

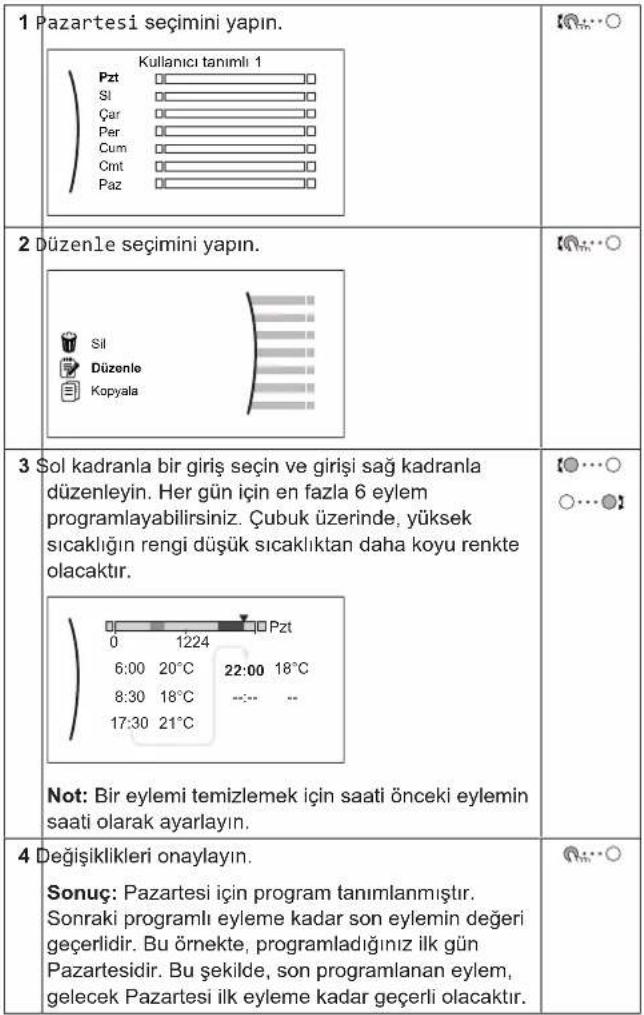

3.7 Program ekranı: Ömek.... 107

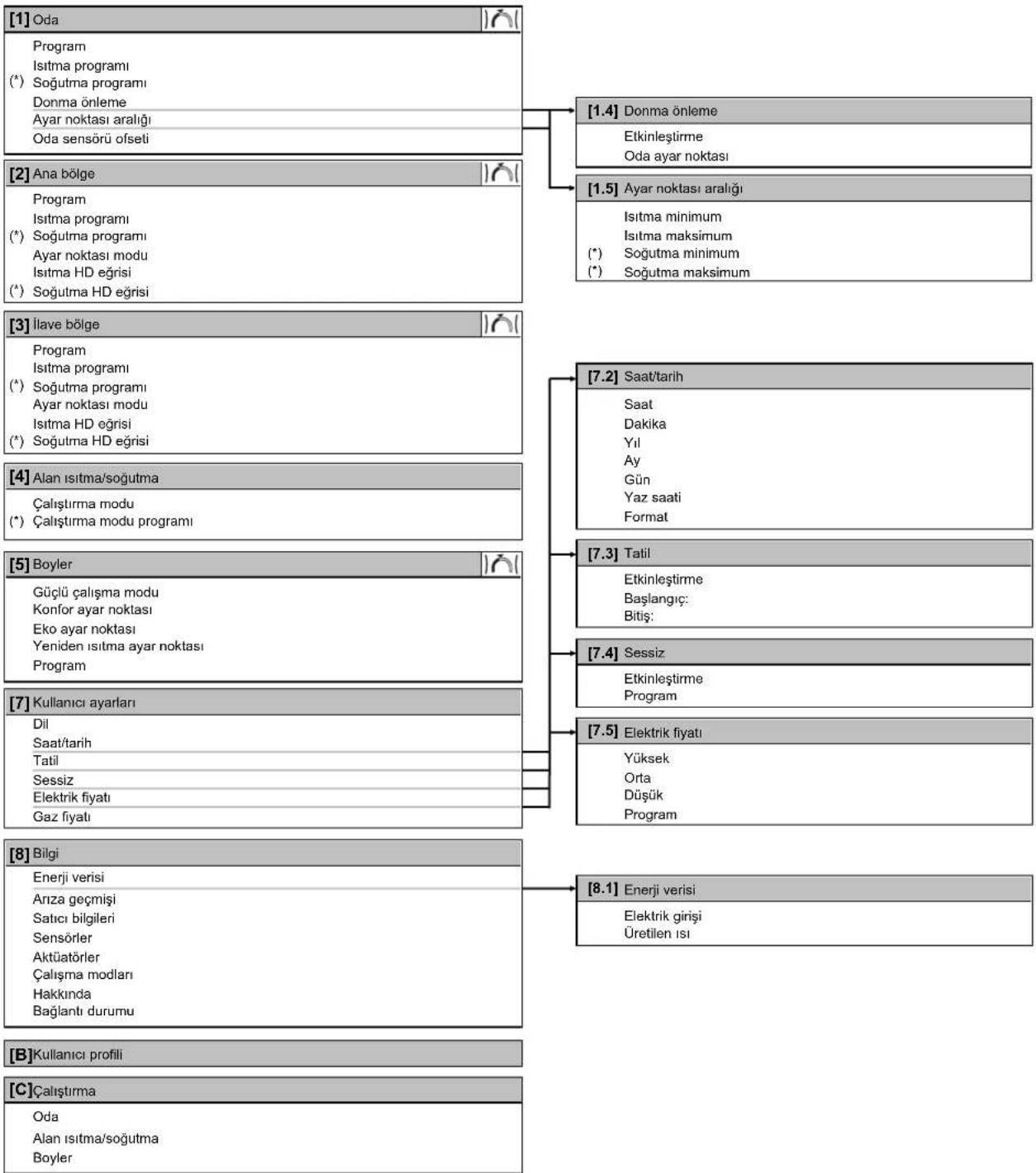

3.8 Menü yapısı: Genel kullanıcı ayarları 109

3.9 Montör ayarları: Montör tarafından doldurulacak tablolar...... 110

3.9.1 Yapılandırma sihirbazı 110

3.9.2 Ayarlar menüsü.... 110

4 Enerji tasarrufu için ipuçları 110

5 Bakım ve servis 110

5.1 Genel bakış: Bakım ve servis.... 110

5.2 İletişim/yardım masası numarasını görüntülemek için ..... 111

6 Sorun Giderme 111

6.1 Arıza durumunda yardım metnini görüntülemek için ..... 111

6.2 Belirti: Oturma odanızın çok soğuk (sicak) olduğunu hissediyorsunuz....111

6.3 Belirti: Musluktan su çok soğuk akıyor 111

6.4 Belirti: Isı pompası arızası 112

6.5 Belirti: Devreye alındıktan sonra sistemden şırıllı sesi gelmeye başladı 112

7 Bertaraf 112

8 Sözlük 112

1 Bu doküman hakkında

Bu ürünü satın aldığınız için teşekkür ederiz. Lütfen:

• Mümkün olan en iyi performansı elde etmek için, kullanıcı arayüzünü çalıştırmadan önce dokümanları dikkatlice okuyun.
• Montörden sistemi yapılandırmak için kullandığı ayarlar hakkında sizi bilgilendirmesini isteyin. Montör ayarları tablosunu doldurduğunu kontrol edin. Doldurmadıya, doldurmasını isteyin.
• Dokümanları daha sonra başvurmak üzere saklayın.

Hedef okuyucu

Son kullanıcılar

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

- Genel güvenlik önlemleri:

• Sistemi çalıştırmadan önce mutlaka okumanız gereken güvenlik talimatları
• Formatı: Basılı (iç ünite kutusundan çıkar)

- Kullanım kılavuzu:

• Temel kullanım için hızlı başvuru kılavuzu
• Formatı: Basılı (iç ünite kutusundan çıkar)

- Kullanıcı başvuru kılavuzu:

• Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arkaplan bilgileri
• Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya montörünüzden ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş.

Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848 Maltepe İSTANBUL / TÜRKİYE

Dizin rakamları

Dizin rakamları (örnek: [4.3]), kullanıcı arayüzünün menü yapısı içerisinde nerede bulunduğu tespit etmenize yardımcı olur.

1	Dizin rakamlarını etkinleştirmek için: Giriş sayfası ekranı veya ana menü ekranında yardım düğmesine basın. Dizin rakamları ekranın sol üst köşesinde görünür.	?
2	Dizin rakamlarını devre dışı bırakmak için: Yardım düğmesine tekrar basın.	?

Bu dokümanda dizin rakamları da belirtilir. Örnek:

1

[4.3]: Alan 1sıtma/soğutma > Çalışma aralığı öğesine gidin.

Bunun anlamı şudur:

1	Giriş sayfası ekranından başlandığında sol kadranı çevirin ve Alan 1sıtma/soğutma öğesine gidin.	10...○
2	Sol kadranı bastırarak alt menüye gidin.	9...○
3	Sol kadranı çevirin ve Çalışma aralığı öğesine gidin.	10...○
4	Sol kadranı bastırarak alt menüye gidin.	9...○

2 Sistem hakkında

Sistem planınıza bağlı olarak, sistem:

• Bir alanı ısitabilir
• Bir alanı soğutabilir (bir ısıtma/soğutma ısı pompası modeli monte edilmişse)
• Kullanım sıcak suyu üretebilir (biz DHW boyleri monte edilmişse)

2.1 Tipik bir sistem planındaki bileşenler

A Ana bölge. Örnek: Oturma odası.
B ilave bölge. Örnek: Yatak odası.
C Teknik oda. Örnek: Garaj.
a Diş ünite ısı pompası
b İç ünite ısı pompası
c Kullanım sıcak suyu (DHW) boyleri
d İç ünitenin kullanıcı arayüzü
e Oda termostati olarak kullanılan kullanıcı arayüzü
f Alttan isitma sistemi
g Radyatörler, ısı pompası konvektörleri veya fan coil cihazları

BILGI

İç ünite tipine bağlı olarak, iç ünite ve kullanım sıcak suyu boyleri (monte edilmişse) ayrılabilir veya entegre edilebilir.

3 Çalıştırma

3.1 Kullanıcı arayüzü: Genel bakış

Kullanıcı arayüzünde aşağıdaki bileşenler bulunur:

a b c

a Durum göstergesi
b LCD ekran
c Kadranlar ve düğmeler

a Durum göstergesi
b LCD ekran
c Kadranlar ve düğmeler

Durum göstergesi

Durum göstergesi LED'leri yanarak veya yanıp sönerek ünitenin çalışma modunu gösterir.

LED Mod Açıklama
Yanıp sönen mavi	Bekleme Ünite çalışmıyor.
Sürekli mavi Çalışma Ünite çalışıyor.
Yanıp sönen kırmızı	Arıza Bir arıza me	meydana gelmiştir.Daha fazla bilgi için bkz."6.1 Arıza durumunda yardım metnini görüntülemek için" [▶ 111].

LCD ekran

LCD ekran uyuma işlevine sahiptir. Kullanıcı arayüzüyle 15 dakika etkileşim olmadığında ekran kararır. Herhangi bir düğmeye basıldığında veya herhangi bir kadran döndürüldüğünde ekran uyanır.

Kadranlar ve düğmeler

Kadranlar ve düğmeleri şu amaçlarla kullanırsınız:

• Ekranlar, menüler ve LCD ekran ayarlarında gezinmek
• Değerleri ayarlamak

Öğe		Açıklama
a	Sol kadran	Sol kadranı kullandığınızda LCD, ekranın sol tarafından bir yay gösterir.▪ : Sol kadranı çevirin ve ardından bastırın.Menü yapısında gezinin.▪ : Sol kadranı çevirin. Bir menü öğesi seçin.▪ : Sol kadranı bastırın. Seçiminizi onaylayın veya alt menüye gidin.
b	Geri düğmesi	←: Menü yapısında 1 adım geri gitmek için basın.
c	Giriş Sayfası düğmesi	↑: Giriş sayfası ekranına geri dönmek için basın.
d	Yardım düğmesi	?: Geçerli sayfayla ilgili yardım metnini göstermek için basın (varsa).
e	Sağ kadran	Sağ kadranı kullandığınızda LCD, ekranın sağ tarafından bir yay gösterir.▪ : Sağ kadranı çevirin ve ardından bastırın. Ekranın sağ tarafından gösterilen değer veya ayarı değiştirin.▪ : Sağ kadranı çevirin. Olası değerler ve ayarlarda gezinin.▪ : Sağ kadranı bastırın. Seçiminizi onaylayın ve sonraki menü öğesine gidin.

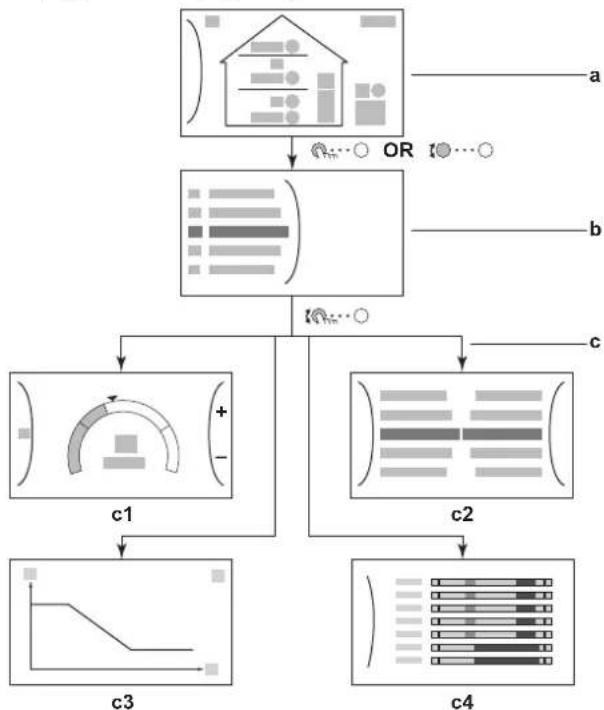

3.2 Olası ekranlar: Genel bakış

En yaygın ekranlar aşağıdaki gibidir:

a Giriş sayfası ekranı
b Ana menü ekranı
c Alt düzey ekranlar:

c1: Ayar noktası ekranı
c2: Değerlerin bulunduğu ayrıntılı ekran
c3: Hava durumuna bağlı eğrinin bulunduğu ekran
c4: Programli ekran

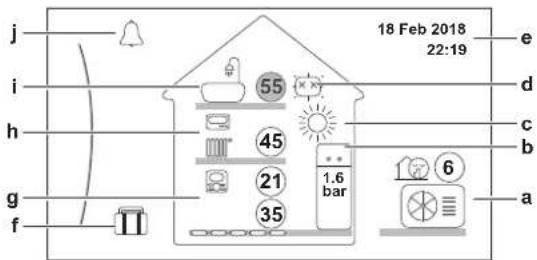

3.2.1 Giriş sayfası ekranı

Giriş sayfası ekranına geri dönmek için düğmesine basın. Ünite yapılandırması ile oda ve ayar noktası sıcaklıklarına ait bir genel bakış görürsünüz. Giriş sayfası ekranında sadece yapılandırmanız için uygun semboller görünür.

j i h g f 18 Feb 2018 22:19 55 45 21 35 1.6 bar 1 6 a b c d e

Bu ekranda mümkün olan işlemler
○···○	Ana menü listesini inceleyin.
○···○	Ana menü ekranına gidin.
?	Dizin rakamlarını etkinleştirin/devre dışı bırakın.

Öğe Açıklama
21 21	Sıcaklıklar daireler içinde gösterilir. Daire gri ise ilgili çalışma (örneğin: alan ısıtma) o anda etkin değildir.
Dış ünitea2 a3a1	a1:Dış ünite
	a2:Sessiz modu etkin
	a3Ölçülen dış ortam sıcaklığı

Öğe Açıklama
İç ünite/ kullanımsıcak suyu boylerib2b1	b1	ç ünite: : Entegre boylerli döşeme tipi iç ünite : Ayrılmış boylerli duvar tipi iç ünite : Duvar tipi iç ünite
	b2	Su basıncı
Alan çalıştırması modu	c	: Soğutma: Isıtma
Dezenfeksiyon/Güçlü	d	: Dezenfeksiyon modu etkin: Güçlü çalışma etkin
Tarih/saat e	Geçerli tarih ve saat
Tatil	f	: Tatil modu etkin
Ana bölgeg3 g4g1 g2	g1	sı yayıcı tipi: : Alttan ısıtma sistemi : Fan coil ünitesi : Radyatör
	g2	Çıkış suyu sıcaklığı ayar noktası
	g3	Oda termostatı tipi: : Daikin kullanıcı arayüzü oda termostatı olarak kullanılır : Harici kontrol : Gizli: Çıkış suyu sıcaklığı kontrolü
	g4	Ölçülen oda sıcaklığı
İlave bölgeh3h1 h2	h1	sı yayıcı tipi: : Alttan ısıtma sistemi : Fan coil ünitesi : Radyatör
	h2	Çıkış suyu sıcaklığı ayar noktası
	h3	Oda termostatı tipi: : Harici kontrol : Gizli: Çıkış suyu sıcaklığı kontrolü
Kullanımsıcak suyu i1 i2	i1	: Kullanım sıcak suyu
	i2	Ölçülen boyler sıcaklığı
Arıza	j	veya Bir arıza meydana geldiDaha fazla bilgi için bkz. "6.1 Arıza durumunda yardım metnini görüntülemek için" [▶ 111].

3.2.2 Ana menü ekranı

Ana menü ekranını açmak için giriş sayfasından başlayarak ( Ⓞ⋯○ ) düğmesine basın veya ( Ⓜ⋯○ ) sol kadranı çevirin. Ana menüden farklı ayar noktası ekranları ve alt menülere erişebilirsiniz.

2 Anza Oda Ana bölge Ihave bölge Alan istimisogutma a

a Seçili alt menü

Bu ekranda mümkün olan işlemler
☐···○	Listeyi inceleyin.
☐···○	Alt menüye girin.
?	Dizin rakamlarını etkinleştirin/devre dışı bırakın.

Alt menü Açıklama
[0]	veya Arıza	Kısıtlama:Sadece bir arıza meydana gelirse görüntülenir.Daha fazla bilgi için bkz. "6.1 Arıza durumunda yardım metnini görüntülemek için" [▶ 111].
[1]	Oda	Kısıtlama:Sadece iç üniteye bir oda termostatı bağlanırsa görüntülenir.Oda sıcaklığını ayarlayın.
[2]	Ana bölge	Ana bölge yayıcı tipinize uygun sembolü gösterir.Ana bölge çıkış suyu sıcaklığını ayarlayın.
[3]	İlave bölge	Kısıtlama:Sadece iki çıkış suyu sıcaklığı bölgesi varsa görüntülenir.İlave bölge yayıcı tipinize uygun sembolü gösterir.İlave bölge çıkış suyu sıcaklığını ayarlayın (varsa).
[4]	Alan ısıtma/soğutma	Üniteniz için uygun sembolü gösterir.Üniteyi ısıtma moduna veya soğutma moduna geçirin. Sadece ısıtmalı modellerde modu değiştiremezsiniz.
[5]	Boyler	Kısıtlama:Sadece kullanım sıcak suyu boyleri varsa görüntülenir.Kullanım sıcak suyu boyleri sıcaklığını ayarlayın.
[7]	Kullanıcı ayarları	Tatil modu ve sessiz modu gibi kullanıcı ayarlarına erişim sağlar.
[8]	Bilgi	İç üniteyle ilgili verileri ve bilgileri görüntüler.
[9]	Montör ayarları	Kısıtlama:Sadece montör için.Gelişmiş ayarlara erişim sağlar.
[A]	Devreye alma	Kısıtlama:Sadece montör için.Test ve bakım yapın.
[B]	Kullanıcı profili	Etkin kullanıcı profilini değiştirin.
[C]	Çalıştırma	Isıtma/soğutma işlevi ve kullanım sıcak suyu hazırlanmasını açın veya kapatın.

3.2.3 Ayar noktası ekranı

Bir ayar noktası gerektiren sistem bileşenlerini açıklayan ekranlar için ayar noktası ekranı görüntülenir.

Örnekler

[1] Oda sıcaklığı ekranı

1 21°C Oda + - -

[2] Ana bölge ekranı

2 35°C Ana bölgé

[3] Ilave bölge ekranı

3 Ⅲ 45°C llave bôlge + - -

[5] Boyler sıcaklığı ekranı

5 50°C Boyler + - -

Açıklama

Bu ekranda mümkün olan işlemler
[IMAGE]	Alt menü listesini inceleyin.
[IMAGE]	Alt menüye gidin.
[IMAGE]	İstenen sıcaklığı ayarlayın ve otomatik olarak uygulayın.

Öğe Açıklama
Minimum sıcaklık limiti a1 Ünite	tarafın	dan sabitlenmiş
	a2 Montör tarafından sınırlandırılmış
Maksimum sıcaklık limiti b1 Ünite	tarafından sabitlenmiş
	b2 Montör tarafından sınırlandırılmış
Geçerli sıcaklık c Ünite tarafından ölçülen
İstenen sıcaklık d Sağ kadranı çevirerek artırın/azaltın.
Alt menü e Sol kadranı çevirerek veya bastırarak alt menüye gidin.

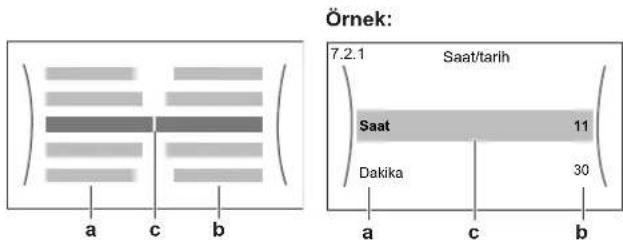

3.2.4 Değerlerin bulunduğu ayrıntılı ekran

a Ayarlar
b Değerler
c Seçili ayar ve değer

Bu ekranda mümkün olan işlemler
1·s	Ayarlar listesini inceleyin.
·s	Değeri değiştirin.
·s_m	Bir sonraki ayara geçin.
_m·s	Değişiklikleri onaylayın ve ilerleyin.

3 Çalıştırma

3.3 Çalışmanın AÇILMASI veya KAPATILMASI

3.3.1 Görsel gösterge

Ünitenin belirli işlevleri ayrı olarak etkinleştirilebilir veya devre dışı bırakılabilir. Bir işlev devre dışı bırakıldıysa giriş sayfası ekranında ilgili sıcaklık simgesi gri olur.

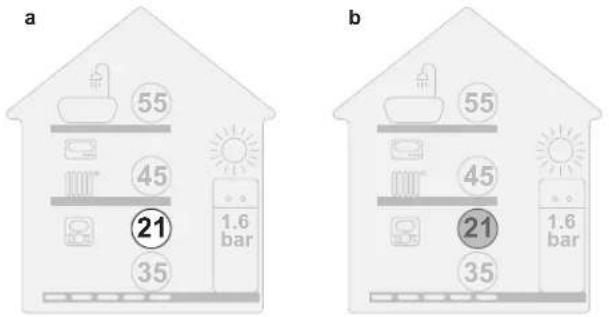

Oda sıcaklığı kontrolü

a Oda sıcaklığı kontrolü AÇIK b Oda sıcaklığı kontrolü KAPALI

Alan ısıtma/soğutma işlemi

c 55 45 21 35 1.6 bar

d 55 45 21 35 1.6 bar

c Alan ıslıma/soğutma işlemi AÇIK d Alan ıslıma/soğutma işlemi KAPALI

Boyler ısıtma işlemi

e 55 45 21 35 1.6 bar

f 55 45 21 35 1.6 bar

e Boyler ısıtma işlemi AÇIK f Boyler ısıtma işlemi KAPALI

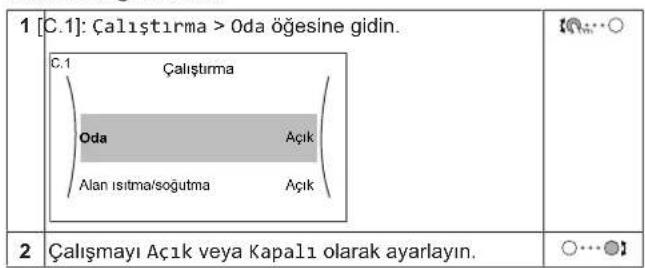

3.3.2 AÇMAK veya KAPATMAK için

Oda sıcaklığı kontrolü

1 [C.1]: Çalıştırma > Oda ögesine gidin. C.1 Çalıştırma Oda Açık Alan ısıtma/soğutma Açık 2 Çalışmayı Açık veya Kapalı olarak ayarlayın. ○…○

Alan ısıtma/soğutma işlemi

BİLDİRİM

Oda donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma > Alan ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse oda donma koruması hala aktif kalabilir. Ancak, çıkış suyu sıcaklığı kontrolü ve harici oda termostatı kontrolü için koruma GARANTİLENMEZ.

BILDIRIM

Su borusu donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma > Alan ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse su borusu donma koruması aktif kalır.

1 [C.2]: Çalıştırma > Alan ıslıtmə/soğutma ögesine gidin.
	C.2 Çalıştırma Oda Alan isitma/soğutma Boyler	Açık Açık Kapalı
2	Çalışmayı Açık veya Kapalı olarak ayarlayın.

Boyler ısıtma işlemi

BİLDİRİM

Dezenfeksiyon modu. Tank ıstıma işlemini KAPATSANIZ bile ([C.3]: Çalıştırma > Boyler), dezenfeksiyon modu etkin kalacaktır. Ancak, dezenfeksiyon çalışırken KAPATIRSANIZ bir AH hatası oluşur.

1	[C.3]: Çalıştırma > Boyler öğesine gidin.
	C.3 Çalıştırma Alan ısitma/soğutma Açık Boyler Kapalı
2	Çalışmayı Açık veya Kapalı olarak ayarlayın.	○…○

3.4 Alan ısıtma/soğutma kontrolü

3.4.1 Alan çalıştırması modunun ayarlanması

Alan çalıştırması modları hakkında

Üniteniz bir ıstıtmalı veya ıstıtmalı/soğutmalı model olabilir:

- Üniteniz bir ıslıtmalı model ise bir alanı ıslıtabilir.

- Üniteniz bir ısıtmalı/soğutmalı model ise bir alanı hem ıstabilir hem de soğutabilir. Sisteme hangi çalıştırma modunu kullanacağını girmeniz gerekir.

Sisteme hangi alan çalıştırması modunu kullanacağını girmek için şunları yapabilirsiniz:

İşlem	Konum
O anda hangi alan çalıştırması modunun kullanıldığıını kontrol edin.	Giriş sayfası ekranı
Alan çalıştırması modunu kalıcı olarak ayarlayın.	Ana menü
Otomatik değişimi aylık programa göre sınırlayın.

Alan çalıştırması modunu ayarlamak için

1	[4.1]: Alan ıslıtmə/soğutma > Çalıştırma modu öğesine gidin
2	Aşağıdaki seçeneklerden birini seçin:Isıtma: Yalnızca ıslıtmə moduSoğutma: Yalnızca soğutma moduOtomatik: Çalıştırma modu dış ortam sıcaklığına göre ıslıtmə ile soğutma arasında otomatik olarak değişir. Çalıştırma modu programı'na [4.2] göre aylık olarak kısıtlanır.

Otomatik değişimi programa göre sınırlandırmak için

Koşullar: Alan çalıştırması modunu Otomatik olarak ayarladınız.

1	[4.2]: Alan 1sıtma/soğutma > Çalıştırma modu programı ögesine gidin.
2	Bir ay seçin.
3	Her ay için bir seçenek belirleyin:• Ters çevrilebilir: Sınırlanmamış• Yalnız 1sıtma: Sınırlanmış• Yalnız soğutma: Sınırlanmış
4	Değişiklikleri onaylayın.

3.4.2 İstenen oda sıcaklığını değiştirmek için

Oda sıcaklığı kontrolü esnasında, oda sıcaklığı ayar noktası ekranını istenen oda sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1 [1]: Oda ögesine gidin.	[Qm··○
2 İstenen oda sıcaklığını ayarlayın.a Mevcut oda sıcaklığıb İstenen oda sıcaklığı	○····

İstenilen oda sıcaklığı değiştirildikten sonra programlama açık ise

• Programlı işlem olmadığı sürece sıcaklık aynı kalır.
• İstenilen oda sıcaklığı, programlanmış bir işlem gerçekleştiğinde programlanan değerine geri döner.

Programlamayı (geçici olarak) kapatarak programlanmış davranışı önleyebilirsiniz.

Oda sıcaklığı programlamasını kapatmak için

1 [1.1]: Oda > Program ögesine gidin.	###
2 Hayır seçimini yapın.	###

3.4.3 İstenen çıkış suyu sıcaklığını değiştirmek için

BİLGİ

Çıkış suyu, ısı yayıcılarına gönderilen suyu ifade eder. İstenen çıkış suyu sıcaklığı, ısı yayıcınızın tipine göre montörünüz tarafından ayarlanır. Çıkış suyu sıcaklığı ayarlarını sadece sorun çıkması durumunda ayarlayın.

Çıkış suyu sıcaklığı ayar noktası ekranını istenen çıkış suyu sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1	[2]: Ana bölge veya [3]: ilave bölge ögesine gidin.	###
2	İstenen çıkış suyu sıcaklığını ayarlayın.	○...○
	a Gerçek çıkış suyu sıcaklığıb İstenen çıkış suyu sıcaklığı

3.5 Kullanım sıcak suyu kontrolü

3.5.1 Yeniden ısıtma modu

Yeniden ısıtma modunda, sıcaklık belirli bir değerin altına düştüğünde DHW boyleri sürekli olarak giriş sayfası ekranında gösterilen sıcaklığa kadar ısıtır (örnek: 50°C).

T, DHW boyleri sıcaklığı
t Süre

BİLGİ

Dahili buster ısıtıcı olmadığında kullanım sıcak suyu boyleri için alan ısıtma kapasitesi yetersizliği riski: Aşağıdaki menü seçildiğinde kullanım sıcak suyu sık kullanılıyorsa, sık ve uzun alan ısıtma/soğutma kesintileri meydana gelir:

Yalnız yeniden 1sıtma > Isıtma modu > Boyler.

B|LGI

DHW boyleri modu, yeniden ısıtma konumundaysa, büyük bir kapasite düşüşü ve konfor sorunu riski ortaya çıkar. Sıkça yeniden ısıtma modunda çalıştırılıyorsa, alan ısıtma/soğutma işlevi düzenli olarak kesilir.

3.5.2 Programlì mod

Programlı modda, DHW boyleri bir programı takip ederek sıcak su üretir. Alan ısıtma talebi düşükse, boylerin kullanım sıcak suyu üretmesi için en doğru zaman gece saatleridir.

Örnek:

T_t DHW boyleri sıcaklığı t Süre

• Başlangıçta, DHW boyleri sıcaklığı, DHW boylere giren kullanım sıcak suyu sıcaklığıyla aynıdır (örnek: 15°C).
• Saat 00:00'da DHW boyleri, suyun bir ön ayar değerine istitılmasını sağlamak üzere programlanır (örnek: Konfor = 60°C).
• Gündüz saatlerinde, sıcak su tüketirsiniz ve bu nedenle DHW boyleri sıcaklığı düşer.
• Saat 14:00'da DHW boyleri, suyun bir ön ayar değerine ısıtılmasını sağlamak üzere programlanır (örnek: Eko = 50°C). Sıcak su yine mevcuttur.
• Öğleden sonra ve gece saatlerinde, tekrar sıcak su tüketirsiniz ve bu nedenle DHW boyleri sıcaklığı tekrar düşer.
• Ertesi gün saat 00:00'da döngü tekrarlanır.

3.5.3 Programlı + yeniden ısıtma modu

Programlı + yeniden ıstıma modunda, kullanım sıcak suyu kontrolü programlı moddakiyle aynıdır. Ancak, kullanım sıcak suyu boyleri sıcaklığı bir ön ayar değerinin (= yeniden ıstıma boyler sıcaklığı – histeresiz değeri; örneğin: 35°C) altına düşerse, kullanım sıcak suyu boyleri suyu bu yeniden ıstıma ayar noktası elde edilene kadar ısıtır (örnek: 45°C). Bu da sürekli olarak minimum miktarda sıcak suyun hazır tutulmasını sağlar.

Örnek:

T_t Kullanım sıcak suyu deposu sıcaklığı t Süre

3.5.4 DHW güçlü çalışma modunun kullanılması

Güçlü çalışma modu hakkında

Güçlü çalışma modu, kullanım sıcak suyunun yedek ısıtıcı veya buster ısıticiyla ısıtilmasını sağlar. Bu modu, normalden daha fazla sıcak su kullanımı olduğu günlerde kullanın.

Güçlü çalışmanın etkin olup olmadığını kontrol etmek için

Giriş sayfası ekranında 🔵 görüntülenirse güçlü çalışma etkindir.

Güçlü çalışma modu öğesini aşağıdaki gibi etkinleştirin veya devre dışı bırakın:

1	[5.1]: Boyler > Güçlü çalışma modu ögesine gidin	f_m·sO
2	Güçlü çalışma modunu Kapalı veya Açık konuma getirin.	f_m·sO

Kullanım örneği: Hemen daha fazla sıcak suya ihtiyacınız var

Aşağıdaki durumdasınız:

• Kullanım sıcak suyunuzun büyük bir kısmını halihazırda tüketmişsiniz.
• Kullanım sıcak suyu boylerinin suyu ısıtması için bir sonraki programlı işlemi bekleyecek durumda değilsiniz.

Ardından güçlü çalışmayı etkinleştirebilirsiniz. Kullanım sıcak suyu boyleri, suyu Konfor sıcaklığına ısıtmaya başlar.

BİLGİ

Güçlü çalışma etkin konumdayken, alan ısıtma/soğutma ve kapasite sıkıntısı ile bağlantıli konfor sorunları riski yüksektir. Kullanım sıcak suyu sık kullanılıyorsa, sık ve uzun alan ısıtma/soğutma kesintileri meydana gelir.

3.6 Gelişmiş kullanım

Menü yapısından görüntüleyebileceğiniz ve düzenleyebileceğiniz bilgiler, kullanıcı izin düzeyinize bağlıdır:

• Kullanıcı: Standart mod
• Gelişmiş kullanıcı: Daha fazla bilgi görüntüleyebilir ve düzenleyebilirsiniz

Kullanıcı izin düzeyini değiştirmek için

Kullanıcı izin düzeyini aşağıdaki gibi değiştirebilirsiniz:

1	[B]: Kullanıcı profili ögesine gidin.
2	Kullanıcı izin düzeyi için uygun pin kodunu girin.	—
	Rakam listesine göz gezdirin ve seçilen rakamı değiştirin.	○···○
	İmleci soldan sağa hareket ettirin.	○···○
	Pin kodunu onaylayın ve devam edin.	○···○

Kullanıcı pin kodu

Kullanıcı pin kodu: 0000.

Kullanıcı 0000

Gelişmiş kullanıcı pin kodu

Gelişmiş kullanıcı pin kodu: 1234. Artık kullanıcıya ait ilave menü öğeleri görünür.

Gelişmiş kullanıcı 1234

3.7 Program ekranı: Örnek

Bu örnekte, ana bölge için ısıtma modunda oda sıcaklığı programının nasıl ayarlanacağı gösterilmektedir.

BİLGİ

Diğer programların ayarlanması için takip edilmesi gereken prosedürler benzerdir.

Programı programlamak için: genel bakış

Örnek: Aşağıdaki programı programlamak istiyorsunuz:

Kullanici tanimli 1 Pzt Si Çar Per Cum Cmt Paz

Ön şart: Oda sıcaklığı programı sadece oda termostatı etkinse kullanılabilir. Çıkış suyu sıcaklığı kontrolü etkinse bunun yerine ana bölge programını programlayabilirsiniz.

1 Programa gidin.
2 (opsiyonel) Tüm haftanın programı ya da seçilen gün programının içeriğini temizleyin.
3 Pazartesi programını programlayın.
4 Programı haftanın diğer günlerine kopyalayın.
5 Cumartesi programını programlayın ve bunu Pazar gününe kopyalayın.
6 Programa bir ad verin.

Programa gitmek için

1 [1.1]: Oda > Program ögesine gidin.	###...○
2 Programlamayı Evet olarak ayarlayın.	###...○
3 [1.2]: Oda > Isıtma programı ögesine gidin.	###...○

Hafta programının içeriğini temizlemek için

1 Geçerli program adını seçin.		_m ·s
	Kullanıcı tanımlı 1
	PztSlÇarPerCumCmtPaz
2 Sil seçimini yapın.		_m ·s
3 Tamam öğesini seçerek onaylayın.		_m ·s

Gün programının içeriğini temizlemek için

1 İçeriğini temizlemek istediğiniz günü seçin. Örneğin, Cuma	Kullanıcı tanımlı 1PztSlÇarPerCumCmtPaz
2Sil seçimini yapın.	SilDüzenleKopyala
3Tamam öğesini seçerek onaylayın.	Tamam öğesini seçerek onaylayın.

Pazartesi programını programlamak için

3 Çalıştırma

Programı haftanın diğer günlerine kopyalayın

1	Pazartesi seçimini yapın.	###...○
2	Kopyala seçimini yapın.Sonuç: Kopyalanan günün yanında, "C" harfi görüntülenir.	###...○
3	Salı seçimini yapın.	###...○
4	Yapıştır seçimini yapın.Sonuç:	###...○
5	Haftanın tüm diğer günleri için bu eylemi tekrarlayın.	—

Cumartesi programını programlamak ve Pazar gününe kopyalamak için

1 Cumartesi seçimini yapın.	1
2 Düzenle seçimini yapın.	1
3 Sol kadranla bir giriş seçin ve girişi sağ kadranla düzenleyin.	1 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯
4 Değişiklikleri onaylayın.	1 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ≊️
5 Cumartesi seçimini yapın.	1 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯
6 Kopyala seçimini yapın.	1 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋮
7 Pazar seçimini yapın.	1 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋭
8 Yapıştır seçimini yapın.Sonuç:	1 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯

Programı yeniden adlandırmak için

1 Geçerli program adını seçin.	[IMAGE]
2 Yeniden Adlandır seçimini yapın.	[IMAGE]
3 (opsiyonel) Geçerli programın adını silmek için ← görüntülenene kadar karakter listesinde gezinin, ardından önceki karakteri kaldırmak için basın. Program adının her bir karakteri için bunu yenileyin.	○⋯○↓
4 Geçerli programı adlandırmak için karakter listesine göz atın ve seçilen karakteri onaylayın. Program adı en fazla 15 karakter içerebilir.	○⋯○↓
5 Yeni adı onaylayın.	[IMAGE]

BİLGİ

Tüm programlar yeniden adlandırılamaz.

3.8 Menü yapısı: Genel kullanıcı ayarları

    H["[2"] Ana bölge] --> I["Program"]
    I --> J["Istıma programı"]
    J --> K["(*) Soğutma programı"]
    K --> L["Ayar noktası modu"]
    L --> M["Istıma HD eğrisi"]
    M --> N["(*) Soğutma HD eğrisi"]

    O["[3"] llave bölge] --> P["Program"]
    P --> Q["Istıma programı"]
    Q --> R["(*) Soğutma programı"]
    R --> S["Ayar noktası modu"]
    S --> T["Istıma HD eğrisi"]
    T --> U["(*) Soğutma HD eğrisi"]

    V["[4"] Alan ısıtma/soğutma] --> W["Çalıştırma modu"]
    W --> X["(*) Çalıştırma modu programı"]

    Y["[5"] Boyler] --> Z["Güçlü çalışma modu"]
    Z --> AA["Konfor ayar noktası"]
    AA --> AB["Eko ayar noktası"]
    AB --> AC["Yeniden ısıtma ayar noktası Program"]

    AD["[7"] Kullanıcı ayarları] --> AE["Dil"]
    AE --> AF["Saat/tarih"]
    AF --> AG["Tatil"]
    AG --> AH["Sessiz"]
    AH --> AI["Elektrik fiyatı"]
    AI --> AJ["Gaz fiyatı"]

    AK["[8"] Bilgi] --> AL["Enerji verisi"]
    AL --> AM["Arıza geçmişi"]
    AM --> AN["Saticı bilgileri"]
    AN --> AO["Sensörler"]
    AO --> AP["Aktüatörler"]
    AP --> AQ["Çalışma modları"]
    AQ --> AR["Hakkında"]
    AR --> AS["Bağlantı durumu"]

    AT["[B"] Kullanıcı profili] --> AU["[C"] Çalıştırma]
    AU --> AV["Oda"]
    AV --> AW["Alan ısıtma/soğutma"]
    AW --> AX["Boyler"]

    A2["[1.4"] Donma önleme] --> A2a["Etkinleştirme"]
    A2a --> A2b["Oda ayar noktası"]

    A3["[1.5"] Ayar noktası aralığı] --> A3a["Istıma minimum"]
    A3a --> A3b["Istıma maksimum"]
    A3b --> A3c["(*) Soğutma minimum"]
    A3c --> A3d["(*) Soğutma maksimum"]

    V2["[7.2"] Saat/tarih] --> V2a["Saat"]
        V2a --> V2b["Dakika"]
        V2b --> V2c["Yıl"]
        V2c --> V2d["Ay"]
        V2d --> V2e["Gün"]
        V2e --> V2f["Yaz saati"]
        V2f --> V2g["Format"]

    Y2["[7.3"] Tatil] --> Y2a["Etkinleştirme"]
        Y2a --> Y2b["Başlangıç: Bitiş:"]

    Z2["[7.4"] Sessiz] --> Z2a["Etkinleştirme"]
        Z2a --> Z2b["Program"]

    AA2["[7.5"] Elektrik fiyatı] --> AA2a["Yüksek"]
        AA2a --> AA2b["Orta"]
        AA2b --> AA2c["Düşük"]
        AA2c --> AA2d["Program"]

    AB2["[8.1"] Enerji verisi] --> AB2a["Elektrik girişi Üretilen ısı"]

Ayar noktası ekranı

(*) Sadece ters çevrilebilir modeller veya sadece ısıtma + dönüştürme kiti

BİLGİ

Seçilen montör ayarları ve ünite tipine bağlı olarak, ayarlar görülebilir/gizlenebilir.

3.9 Montör ayarları: Montör tarafından doldurulacak tablolar

3.9.1 Yapılandırma sihirbazı

Ayar Doldurulacak alan
Sistem
	İç ünite tipi (salt okunur)
	Yedek 1sıtıcı tipi [9.3.1]
	Kullanım sıcak suyu [9.2.1]
	Acil durum [9.5]
	Alan sayısı [4.4]
Yedek 1sıtıcı
	Gerilim [9.3.2]
	Yapılandırma [9.3.3]
	Kapasite adımlı 1 [9.3.4]
	Ek kapasite adımlı 2 [9.3.5](uygulanabilirse)
Ana bölge
	Yayıcı tipi [2.7]
	Kontrol [2.9]
	Ayar noktası modu [2.4]
	Program [2.1]
İlave bölge (sadece [4.4] = 1 ise)
	Yayıcı tipi [3.7]
	Kontrol (salt okunur) [3.9]
	Ayar noktası modu [3.4]
	Program [3.1]
Boyler
	Isıtma modu [5.6]
	Konfor ayar noktası [5.2]
	Eko ayar noktası [5.3]
	Yeniden 1sıtma ayarnoktası [5.4]

3.9.2 Ayarlar menüsü

Ayar Doldurulacak alan
Ana bölge
	Termostat türü [2.A]
İlave bölge (uygulanabilirse)
	Termostat türü [3.A]
Bilgi
	Satıcı bilgileri [8.3]

4 Enerji tasarrufu için ipuçları

Oda sıcaklığıyla ilgili ipuçları

• İstenilen oda sıcaklığının KESİNLİKLE çok yüksek (ısıtma modunda) veya çok düşük (soğutma modunda) olmadığını ve DAİMA gerçek ihtiyaçlarınıza uygun olduğundan emin olun. Tasarruf edilen her bir Santigrat derece, ısıtma/soğutma maliyetlerinden %6 oranında tasarruf sağlar.

• Alan ısıtmasını hızlandırmak için istenen oda sıcaklığını YÜKSELTMEYİN/DÜŞÜRMEYİN. Bu durumda alan daha hızlı ISINMAYACAKTIR/SOĞUMAYACAKTIR.

• Sistem planınız yavaş ısı yayıcıları (örneğin: alttan ısıtma sistemi) içeriyorsa, istenen oda sıcaklığında yüksek değişikliklerden kaçının ve oda sıcaklığının çok fazla düşmesine/yükselmesine İZİN VERMEYİN. Odanın tekrar ısıtılması/soğutulması daha fazla zaman ve enerji anlamına gelir.

• Normal alan ısıtma veya soğutma ihtiyaçlarınız için bir haftalık program kullanın. Gerekirse, programdan kolayca sapabilirsiniz:

• Kısa süreler için: Programlı oda sıcaklığını sonraki programlı eyleme kadar devre dışı bırakabilirsiniz. Örnek: Bir parti verecekseniz veya birkaç saatliğine evden çıkacaksanız.

• Daha uzun süreler için: Tatil modunu kullanabilirsiniz.

DHW boyleri sıcaklığıyla ilgili ipuçları

- Normal kullanım sıcak suyu ihtiyaçlarınız için bir haftalık program kullanın (yalnızca programlı modda).

• Alan ısıtma talebi düşük olduğundan, geceleri DHW boylerini bir ön ayar değerine ısıtmak üzere programlayın (Konfor = yüksek DHW boyleri sıcaklığı).

• DHW boylerinin gece ıstilması yeterli gelmiyorsa, DHW boylerini ayrıca gündüz bir ön ayar değerine (Eko = düşük DHW boyleri sıcaklığı) kadar ısıtmak üzere programlayın.

• İstenen DHW boyleri sıcaklığının çok yüksek OLMADIĞINDAN emin olun. Örnek: Montajdan sonra, DHW boyleri sıcaklığını her gün 1°C düşürün ve yeterli sıcak suyun üretilip üretilmediğini kontrol edin.

• Kullanım sıcak suyu pompasını yalnızca günün anında sıcak su ihtiyacı duyulan saatlerinde AÇIK konuma gelecek şekilde programlayın. Örnek: Sabah ve akşam.

5 Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

5.1 Genel bakış: Bakım ve servis

Yıllık bakımlar mutlaka montör tarafından gerçekleştirilmelidir. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

Son kullanıcı olarak mutlaka:

• Ünite etrafındaki alanı temiz tutun.
• Kullanıcı arayüzünü yumuşak nemli bir bezle silerek temiz tutmalısınız. KESİNLİKLE deterjan kullanmamalısınız.
• Su basıncının 1 bar değerinin üzerinde olup olmadığını düzenli olarak kontrol edin.

Soğutucu

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin.

Soğutucu tipi: R32

Küresel ısınma potansiyel (GWP) değeri: 675

BİLDİRİM

Florlu sera gazları hakkındaki geçerli mevzuat, ünitenin soğutucu şarjının hem ağırlık hem de CO _2 eşdeğeri olarak belirtilmesini gerektirir.

CO₂ eşdeğeri ton miktarını hesaplamak için formül: Soğutucunun GWP değeri × toplam soğutucu şarji [kg olarak]/1000

Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

UYARI

• Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN.
• Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme işlemini hızlandırma yöntemleri KULLANMAYIN.
• Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin.

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN.

5.2 İletişim/yardım masası numarasını görüntülemek için

1 [8.3]: Bilgi > Saticı bilgileri öğesine gidin.

6 Sorun Giderme

iletişim

Aşağıda listelenen belirtilerle karşılaştığınızda, sorunu kendi başınıza çözmeyi deneyebilirsiniz. Diğer sorunlar için, montörünüze danışın. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

6.1 Arıza durumunda yardım metnini görüntülemek için

Arıza durumunda, önem derecesine bağlı olarak giriş sayfası ekranında aşağıdaki dolir görünür:

- : Hata

- ⚠️: Ariza

Aşağıdaki gibi arızanın kısa veya uzun bir açıklamasını alabilirsiniz:

1 Sol kadrana bastırarak ana menüyü açın ve Arıza öğesine gidin.Sonuç: Ekranda hata ve hata kodunun kısa bir açıklaması görüntülenir.	###
2 Hata ekranında öğesine basın.Sonuç: Ekranda hatanın uzun bir açıklaması görüntülenir.	?

6.2 Belirti: Oturma odanızın çok soğuk (sicak) olduğunu hissediyorsunuz

Olası nedeni	Düzelici önlem
İstenen oda sıcaklığı çok düşüktür (yüksektir).	İstenen oda sıcaklığını yükseltin (düşürün). Bkz. "İstenen oda sıcaklığını değiştirmek için" [▶ 105].Sorun sürekli tekrarlanıyorsa, şu işlemlerden birini deneyin:• Oda sıcaklığı ön ayar değerini yükseltin (düşürün). Kullanıcı başvuru kılavuzuna bakın.• Oda sıcaklığı programını ayarlayın. Bkz. "3.7 Program ekranı: Örnek" [▶ 107].
İstenen oda sıcaklığına ulaşlamıyordu.	İstenen çıkış suyu sıcaklığını ısı yayıcınızın tipine göre arttırın. Bkz. "İstenen çıkış suyu sıcaklığını değiştirmek için" [▶ 105].
Hava durumuna dayalı eğri doğru şekilde ayarlanmamış.	Hava durumuna dayalı eğriyi ayarlayın. Kullanıcı başvuru kılavuzuna bakın.

6.3 Belirti: Musluktan su çok soğuk akıyor

Olası nedeni	Düzelici önlem
Beklenmedik derece yüksek tüketim nedeniyle kullanım sıcak suyunuz bitmiştir.	Kullanım sıcak suyuna hemen ihtiyacınız varsa DHW boyleri Güçlü çalışma modu modunu etkinleştirin. Ancak, bu işlem ekstra enerji tüketir. Bkz. "DHW güçlü çalışma modunun kullanılması" [▶ 106].Sorun sürekli tekrarlanıyorsa, şu işlemlerden birini deneyin:Kullanım sıcak suyu boyleri sıcaklığı ön ayar değerini yükseltin. Kullanıcı başvuru kılavuzuna bakın.Kullanım sıcak suyu boyleri sıcaklığı programını ayarlayın.Örnek: Ilave olarak gündüz saatlerinde kullanım sıcak suyu boylerini bir ön ayar değerine (Eko ayar noktası = düşük boyler sıcaklığı) kadar ısıtmak üzere programlayın. Bkz. "3.7 Program ekranı: Örnek" [▶ 107].
İstenen kullanım sıcak suyu boyleri sıcaklığı çok düşüktür.

6.4 Belirti: Isı pompası arızası

İsı pompası herhangi bir nedenle çalışmadığında, yedek ıstıci ve/veya buster ıstıci bir acil durum ıstıcısı olarak görev yapabilir ve otomatik veya manüel olarak ısıtma yükünü karşılayabilir.

• Otomatik acil durum Otomatik konumuna ayarlanırsa ve ısı pompası arızası oluşursa:
• EHVH/X için: Yedek ısıtıcı otomatik olarak ısıtma yükünü ve kullanım sıcak suyu üretimini üzerine alır.
• EHBH/X için: Yedek ıstıcı otomatik olarak ıstıma yükünü devralır ve isteğe bağlı boylerdeki buster ıstıcı otomatik olarak kullanım sıcak suyu üretimi devralır.
• Otomatik acil durum Manüel olarak ayarlanır ve bir ısı pompası arızası meydana gelirse kullanım sıcak suyu ve alan ısıtma çalıştırması durur ve daha sonra bunların kullanıcı arayüzünden manüel olarak devreye alınması gerekir. Çalışmayı manuel olarak devreye almak için Arıza kullanıcı arayüzünün yedek ısıtıcı ve/veya buster ıstıcının ısıtma yükünü karşılayabildiğini onaylayıp onaylamadığınızı soracağı ana menü ekranına gidin.

Isı pompası arızalandığında kullanıcı arayüzünde veya görüntülenir.

Olası nedeni Düzeltici	önlem
Isı pompası hasar görmüştür. Bkz.	"6.1 Arıza durumunda yardım metnini görüntülemek için" [▶ 111].

BİLGİ

Yedek ıstıcı ve buster ıstıcı ısıtma yükünü karşılamaya başladığıında, elektrik tüketimi oldukça yükselecektir.

6.5 Belirti: Devreye alındıktan sonra sistemden şırıltı sesi gelmeye başladı

Olası nedeni Düzeltici	önlem
Sistemde hava vardır. Sistemdeki	havayı tahliye edin. (a)
Muhtelif arızalar. Kullanıcı arayüzü	ünün ana ekranında veya öğesinin görüntülenip görüntülenmediğini kontrol edin. Arıza hakkında daha fazla bilgi için, bkz. "6.1 Arıza durumunda yardım metnini görüntülemek için" [▶ 111].

^(a) Havanın, ünitenin hava tahliye işleviyle (montör tarafından gerçekleştirilir) tahliye edilmesini öneririz. Havayı ısı dağılıçılardan ya da kolektörlerden tahliye ederseniz aşağıdaki dilere dikkat edin:

UYARI

Isı dağıtıcılardan veya kolektörlerden hava tahliyesi. Havayı ısı dağıtıcılardan veya kolektörlerden tahliye etmeden önce kullanıcı arayüzünün ana ekranında

veya △sgesinin görüntülenip görüntülenmediğini kontrol edin.

• Görüntülenmiyorsa, derhal hava tahliyesi gerçekleştirin.
• Görüntüleniyorsa, hava tahliyesi gerçekleştirmek istediğiniz odanın yeterli şekilde havalandırıldığından emin olun. Nedeni: Su devresinde soğutucu akışkan kaçağı olabileceğinden, ısı dağılııcılardan veya kolektörlerden hava tahliyesi gerçekleştireceğiniz odada da soğutucu akışkan kaçağı olabilir.

7 Bertaraf

BiLDiRiM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

8 Sözlük

DHW = Kullanım sıcak suyu

Herhangi tipte bir binada konut ihtiyacı için kullanılan sıcak su.

LWT = Çıkış suyu sıcaklığı

Ünitenin su çıkışındaki su sıcaklığı.

Innehåll

1 Om detta dokument 113

2 Om systemet 114

2.1 Komponenter i en typisk systemlayout.... 114

3 Drift 114
