BRUKSANVISNING EABH16DF6V DAIKIN

3.1 Brukergrensesnitt: Oversikt 128

3.2 Mulige skjermer: Oversikt.... 129

3.2.1 Hjem-skjermen.... 129

3.2.2 Hovedmeny.... 130

3.2.3 Settpunkt-skjerm.... 130

3.2.4 Detaljert skjerm med verdier.... 130

3.3 Slå driften PÅ eller AV.... 131

3.3.1 Visuell indikasjon 131

3.3.2 Slå PÅ eller AV 131

3.4 Kontroll av romoppvarming/-kjøling.... 132

3.4.1 Stille inn romdriftsmodus.... 132

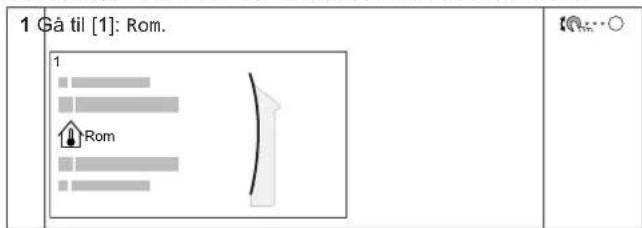

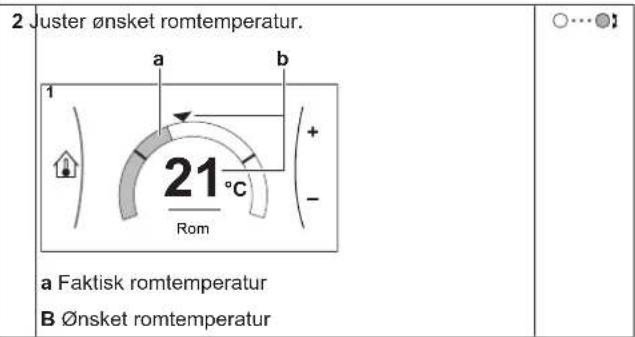

3.4.2 Endre ønsket romtemperatur.... 132

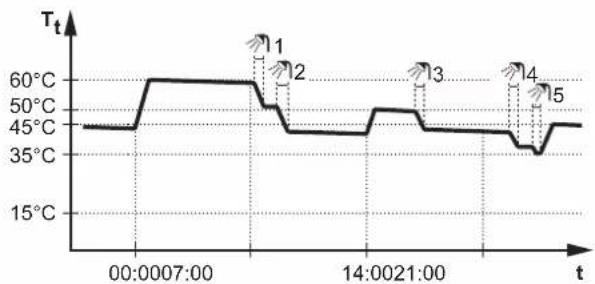

3.5.3 Planlagt modus + gjenoppvarmingsmodus.... 133

3.5.4 Bruke husholdningsvarmtvann med kraftig drift..... 134

3.6 Avansert bruk 134

3.7 Tidsplan-skjerm: Eksempel 134

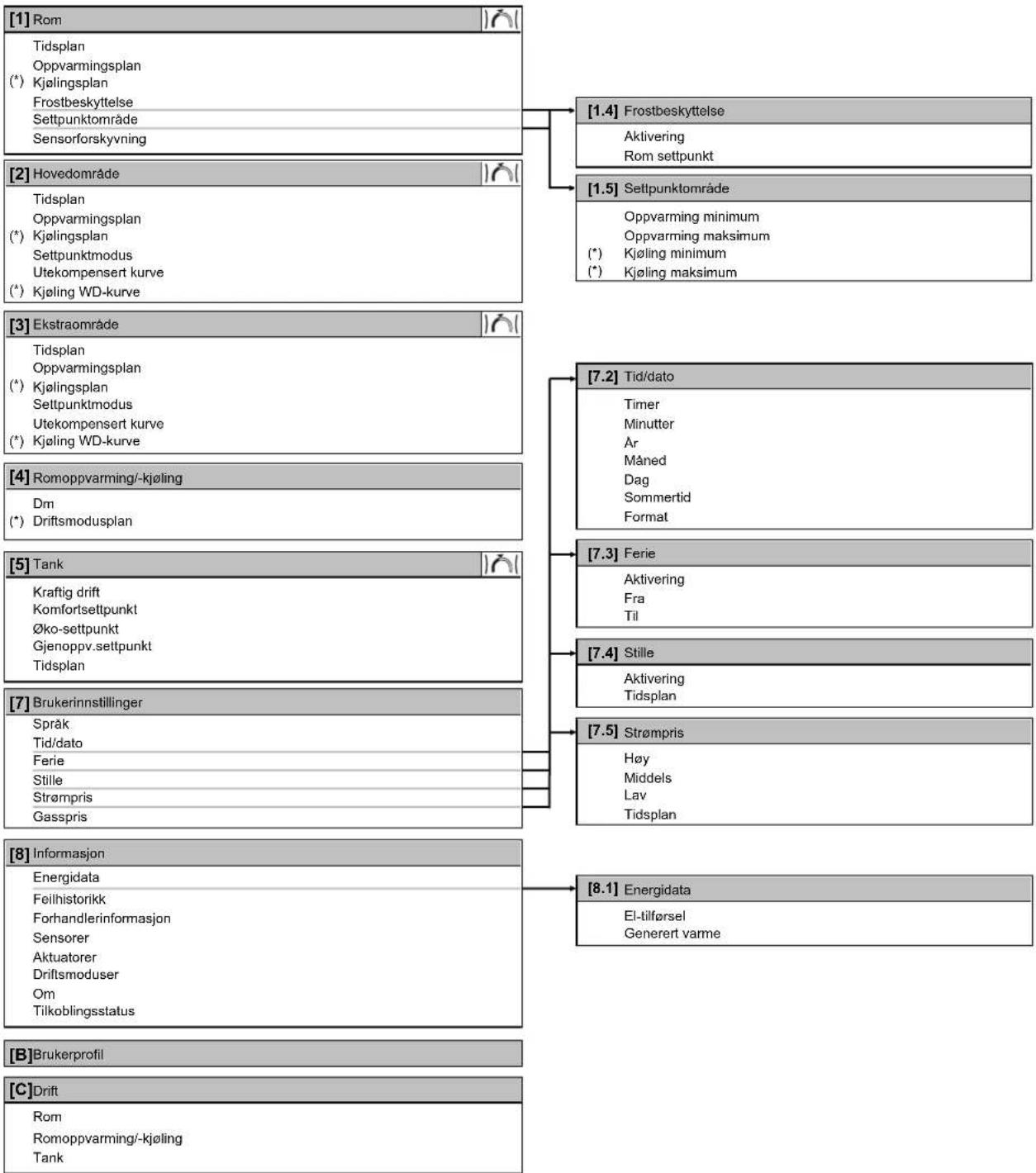

3.8 Menystruktur: oversikt over brukerinnstillinger 137

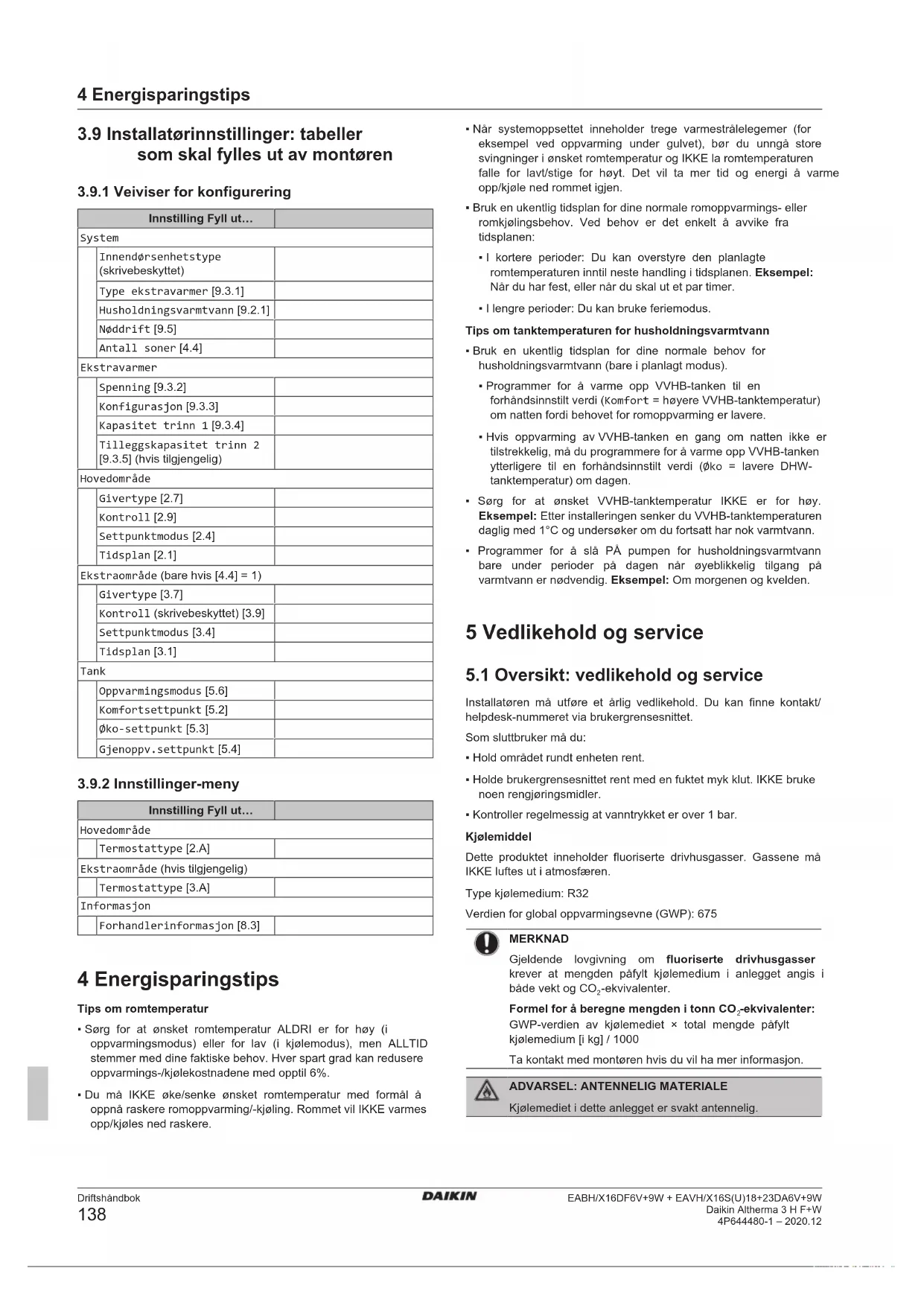

3.9 Installatørinnstillinger: tabeller som skal fylles ut av montøren . 138

3.9.1 Veiviser for konfigurering 138

3.9.2 Innstillinger-meny.... 138

4 Energisparingstips 138

5 Vedlikehold og service 138

5.1 Oversikt: vedlikehold og service.... 138

5.2 Slik finner du kontakt/helpdesk-nummeret 139

6 Feilsøking 139

6.1 Vise hjelpeteksten ved eventuell feil 139

Takk for at du kjøpte dette produktet. Vennligst:

- Les dokumentasjonen nøye før bruk av brukergrensesnittet for å sikre best mulig ytelse.

- Be installatøren informere deg om innstillingene som ble brukt til å konfigurere systemet. Undersøk om han har fylt ut tabellene over installatørinnstillinger. Be om at det blir gjort hvis så ikke har skjedd.

- Oppbevar dokumentasjonen for fremtidige referanseformäl.

Målpublikum

Sluttbrukere

Dokumentasjonsett

Dette dokumentet er en del av et dokumentasjonsett. Hele settet består av:

- Generelle sikkerhetshensyn:

• Sikkerhetsinstruksjoner du må lese før du opererer systemet
• Format: Papir (i boksen til innendørsenheten)

- Driftshåndbok:

• Hurtigguide for grunnleggende drift
• Format: Papir (i boksen til innendørsenheten)

- Referanseguide for bruker:

• Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende og avansert bruk
• Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/product-information/.

De nyeste versjonene av medfølgende dokumentasjon kan fås på det lokale nettstedet for Daikin eller hos montøren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.

Brødsmuler

Brødsmuler (eksempel: [4.3]) hjelper deg å finne ut hvor du er i menystrukturen til brukergrensesnittet.

1	For å aktivere brødsmuler: Trykk på hjelp-knappen i hjem-skjermen eller hovedmenyen. Brødsmulene vises øverst til venstre i skjermen.	?
2	For å deaktivere brødsmulene: Trykk på hjelp-knappen igjen.	?

Dette dokumentet nevner også disse brødsmulene. Eksempel:

1

Gå til [4.3]: Romoppvarming/-kjøling > Driftsområde.

Dette innebærer:

1	Start fra hjem-skjermen, drei på venstre dreieskive og gå til Romoppvarming/-kjøling.	1·s0
2	Trykk på venstre dreieskive for å gå til undermenyen.	0·s0
3	Drei på venstre dreieskive for å gå til Driftsområde.	1·s0
4	Trykk på venstre dreieskive for å gå til undermenyen.	0·s0

2 Om systemet

2 Om systemet

Avhengig av systemoppsettet kan systemet:

- varme opp et rom

- kjøle ned et rom (hvis en vannpumpemodell for oppvarming/kjøling er montert)

- produsere husholdningsvarmtvann (hvis en VVHB-tank er montert)

2.1 Komponenter i et typisk systemoppsett

A Hovedområde. Eksempel: Stue.

B Tilleggsområde. Eksempel: Soverom.

C Teknisk rom. Eksempel: Garasje.

a Utendørsenhetens varmepumpe

b Innendørsenhetens varmepumpe

c Tank for husholdningsvarmtvann (VVHB)

d Brukergrensesnitt for innendørsenhet

e Brukergrensesnitt i bruk som romtermostat

f Gulvoppvarming

g Radiatorer, varmepumpekonvektorer eller viftekonvektorer

INFORMASJON

Innendørsenheten og husholdningsvarmtvannstanken (hvis installert) kan være atskilt eller integrert avhengig av type innendørsenhet.

3 Drift

3.1 Brukergrensesnitt: Oversikt

Brukergrensesnittet har fölgende komponenter:

a Statusindikator

b LCD-skjerm

c Dreieskiver og knapper

LED-ene på statusindikatoren lyser eller blinker for å vise driftsmodusen på enheten.

LED Modus Beskrivelse
Blinker blått Stand	dby Enheten er ikke i drift.
Fast blått Drift Enheten er i drift.
Blinker rødt	Feilfunksjon	Det oppstod en feilfunksjon.Se "6.1 Vise hjelpeteksten ved eventuell feil" [▶ 139] for mer informasjon.

LCD-skjerm

LCD-skjermen har en dvalefunksjon. Etter 15 minutter uten betjening av brukergrensesnittet vil skjermen bli svart. Et trykk på en knapp eller å dreie på en dreieskive bringer displayet ut av dvale.

Dreieskiver og knapper

Du bruker dreieskiver og knapper:

• Til å navigere gjennom skjermer, menyer og innstillinger på LCD-skjermen
• Stille inn verdier

a b c d e

Punkt		Beskrivelse
a	Venstre dreieskive	LCD-skjermen viser en bue på venstre side av skjermen når du kan bruke venstre dreieskive.▪ ⚠⋯○: Drei, og så trykk på venstre dreieskive. Navigatorer gjennom menystrukturen.▪ ⚠⋯○: Drei den venstre dreieskiven. Velg et menyelement.▪ ⚠⋯○: Trykk på venstre dreieskive. Bekreft valget eller gå til en undermeny.
b	Tilbake-knapp	←: Trykk for å gå tilbake 1 trinn i menystrukturen.
c	Hjem-knapp	↑: Trykk på for å gå tilbake til hjem-skjermen.
d	Hjelp-knapp	?: Trykk for å velge en hjelpetekst som er relatert til gjeldende side (hvis tilgjengelig).
e	Høyre dreieskive	LCD-skjermen viser en bue på høyre side av skjermen når du kan bruke høyre dreieskive.▪ ⚠⋯○: Drei, og så trykk på høyre dreieskive. Endre en verdi eller innstilling, vist i høyre side av skjermen.▪ ⚠⋯○: Drei den høyre dreieskiven. Navigator gjennom de mulige verdiene og innstillingene.▪ ⚠⋯○: Trykk på høyre dreieskive. Bekreft valget ditt og gå til neste menyelement.

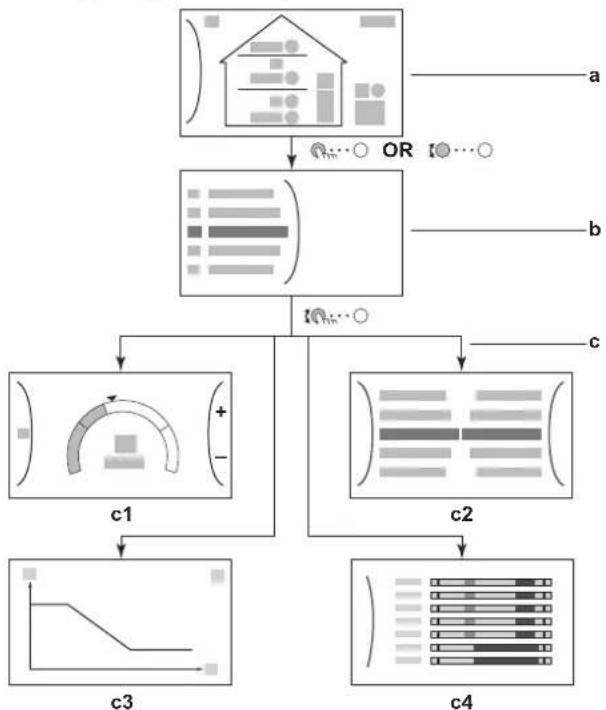

3.2 Mulige skjermer: Oversikt

De vanligste skjermene er følgende:

a Hjem-skjermen

b Hovedmeny

c Skjermer nederst til venstre:

c1: Settpunkt-skjerm

c2: Detaljert skjerm med verdier

c3: Skjerm med væravhengig kurve

c4: Skjerm med tidsplan

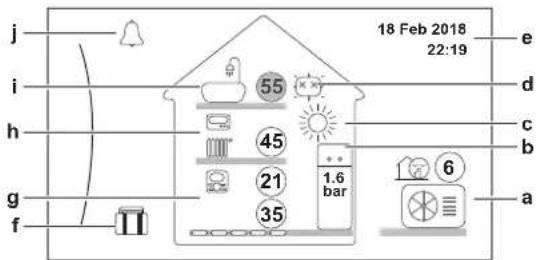

3.2.1 Hjem-skjermen

Trykk på knappen for å gå tilbake til hjem-skjermen. Du ser en oversikt over enhetens konfigurasjon og rommet, og settpunkttemperaturene. Det er kun symboler som kan brukes i din konfigurasjon som er synlige på hjem-skjermen.

j i h g f 18 Feb 2018 22:19 e d c b 6 a 55 45 21 35 1.6 bar

Tilgjengelig handlinger i denne skjermen
○···○	Gå gjennom listen på hovedmenyen.
○···○	Gå til hovedmeny-skjermen.
?	Aktiver/deaktiver brødsmuler.

Vare Beskrivelse
21 21	Temperaturene vises i sirkler. Hvis sirkelen er grå,er den tilsvarende operasjonen (eksempelvis:romoppvarming) ikke aktiv i øyeblikket.
Utendørsenheta2 a3a1	a1 : Utendørsenhet
	a2 : Lyddempet modus aktiv
	a3 Målt miljøtemperatur

Vare Beskrivelse
Innendørsenhet /husholdningsvarmtvannstankb2b1	b1 Innendørsenhet::Gulvmontert innendørsenhet med integrert tank::Veggmontert innendørsenhet med separat tank::Veggmontert innendørsenhet
	b2 Vanntrykk
Romoperasjonsmodus	c :Kjøling:Oppvarming
Desinfeksjon / Kraftig	d :Desinfeksjonsmodus aktiv:Kraftig drift aktiv
Dato /klokkeslett	e Gjeldende dato og tid
Ferie	f :Feriemodus aktiv
Hovedområdeg3 g4g1 g2	g1 Type varmstrålelegeme::Gulvoppvarming::Viftekonvektorenhet::Radiator
	g2 Settpunkt for utslippsvanntemperatur
	g3 Romtermostattype::Daikin brukergrensesnitt i bruk som romtermostat::Ekstern styring::Skjult: Styring for utslippsvanntemperatur
	g4 Målt romtemperatur
Ekstraområdeh3h1 h2	h1 Type varmstrålelegeme::Gulvoppvarming::Viftekonvektorenhet::Radiator
	h2 Settpunkt for utslippsvanntemperatur
	h3 Romtermostattype::Ekstern styring::Skjult: Styring for utslippsvanntemperatur
Husholdningsvarmtvanni1 i2	i1 :Husholdningsvarmtvann
	i2 Målt tanktemperatur
Feilfunksjon	j :eller :Det oppstod en feilfunksjonSe "6.1 Vise hjelpeteksten ved eventuell feil" [▶ 139] for mer informasjon.

3.2.2 Hovedmeny

Start på hjem-skjermen, trykk på ( ) relle drei () venstre… dreieskive for å åpne hovedmenyskjermen. Fra hovedmenyen har du tilgang til de forskjellige settpunktskjermene og undermenyene.

Har feillfunktion Rom Hovedområde Ekstraområde Romoppvarning/kjeling a

a Valgt undermeny

Tilgjengelig handlinger i denne skjermen
☐···○	Gå gjennom listen.
☐···○	Gå til undermenyen.
?	Aktiver/deaktiver brødsmuler.

Undermeny Beskrivelse
[0]	ellerFarfeilfunksjon	Begrensning: Vises kun hvis en feil inntreffer.Se "6.1 Vise hjelpeteksten ved eventuell feil" [► 139] for mer informasjon.
[1]	Rom	Begrensning: Vises kun hvis en romtermostat er koblet til innendørsenheten.Still inn romtemperaturen.
[2]	Hovedområde	Viser det aktuelle symbolet for typen varmestrålelegemer i hovedområdet.Still inn utslippsvanntemperaturen for hovedområdet.
[3]	Ekstraområde	Begrensning: Vises kun hvis det finnes to utslippsvanntemperaturområder. Viser det aktuelle symbolet for typen varmestrålelegemer i ekstraområdet.Still inn utslippsvanntemperaturen for ekstraområdet (hvis det finnes).
[4]	Romoppvarming/-kjøling	Viser det aktuelle symbolet for din enhet.Sett enheten i oppvarmingsmodus eller kjølingsmodus. Du kan ikke endre modusen på modeller som kun har oppvarming.
[5]	Tank	Begrensning: Vises kun hvis en husholdningsvarmtvannstank finnes.Still inn temperaturen for husholdningsvarmtvannstanken.
[7]	Brukerinnstillinger	Gir tilgang til brukerinnstillinger, som f.eks. Feriemodus og stille modus.
[8]	Informasjon	Viser data og informasjon om innendørsenheten.
[9]	Installeringsinnst.	Begrensning: Kun for installatøren.Gir tilgang til avanserte innstillinger.
[A]	Igangsetting	Begrensning: Kun for installatøren.Utfør tester og vedlikehold.
[B]	Brukerprofil	Endre den aktive brukerprofilen.
[C]	Drift	Slå oppvarming/kjøling-funksjonen og oppvarming av husholdningsvarmtvann PÅ eller AV.

3.2.3 Settpunkt-skjerm

Settpunkt-skjermen vises for skjermer som beskriver systemkomponenter som trenger en settpunktverdi.

Eksempler
[1] Romtemperaturskjerm

1 21°C Rom + - -

[3] Ekstraområdeskjerm

3 45°C Ekstraområde

[2] Hovedområdeskjerm

2 35°C Hovedområde

[5] Tanktemperaturskjerm

5 50°C Tank

Forklaring

Tilgjengelig handlinger i denne skjermen
[IMAGE]	Gå gjennom listen i undermenyen.
[IMAGE]	Gå til undermenyen.
[IMAGE]	Juster og aktiver automatisk den ønskede temperaturen.

Punkt Beskrivelse
Minimum temperaturgrense a1	Stilles inn fast av enheten
	a2 Begrenset av installatøren
Maksimum temperaturgrense b1	Stilles inn fast av enheten
	b2 Begrenset av installatøren
Gjeldende temperatur c Måles av enheten
∅nsket temperatur d Drei høyre	dreies kive for å øke/redusere.
Undermeny	e Drei eller trykk på venstre dreieskive for å gå til undermenyen.

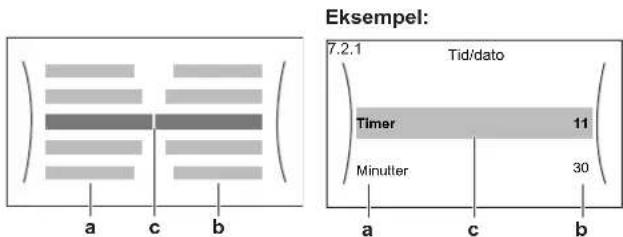

3.2.4 Detaljert skjerm med verdier

Eksempel: 7.2.1 Tid/dato Timer 11 Minutter 30 a c b a c b

a Innstillinger
b Verdier
c Valgt innstling og verdi

Tilgjengelig handlinger i denne skjermen
○···○	Gå gjennom listen med innstillinger.
○···○	Endre verdien.
○···○	Gå til neste innstilling.
○···○	Bekreft endringer og gå videre.

3.3 Slå driften PÅ eller AV

3.3.1 Visuell indikasjon

Enkelte av enhetens funksjoner kan aktiveres eller deaktiveres separat. Hvis en funksjon deaktiveres, blir det tilsvarende temperaturikonet på hjem-skjermen grå.

Romtemperaturkontroll

a 55 45 21 35 1.6 bar

b 55 45 21 35 1.6 bar

a Romtemperaturkontroll PÅ
b Romtemperaturkontroll AV

Romoppvarmings-/kjølingsdrift

c 55 45 21 35 1.6 bar

d 55 45 21 35 1.6 bar

c Romoppvarming/kjøledrift PÅ
d Romoppvarming/kjøledrift AV

Tankens varmedrift

e 55 45 21 35 1.6 bar

55 45 21 35 1.6 bar

e Tankens varmedrift PÅ
f Tankens varmedrift AV

3.3.2 Slå PÅ eller AV

Romtemperaturkontroll

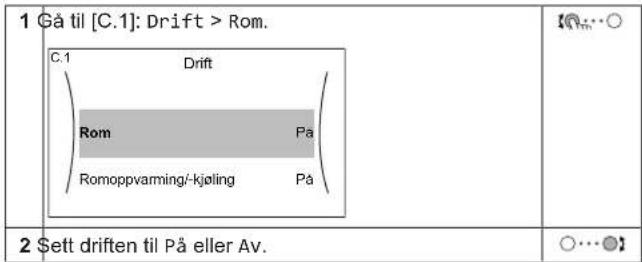

1 Gå til [C.1]: Drift > Rom. C.1 Drift Rom Pa Romoppvarming/-kjøling Pa 2 Sett driften til På eller Av.

Romoppvarmings-/kjølingsdrift

MERKNAD

Frostsikring rom. Selv om du slår AV romoppvarming/kjøledrift ([C.2]: Drift > Romoppvarming/-kjøling) vil drift med frostsikring av rom – hvis påslått – fortsalt kunne aktiveres. Men for styring av utslippsvanntemperatur og styring med ekstern romtermostat, er sikring IKKE garantert.

MERKNAD

Forebygging av vannrørfrysing. Selv om du slår AV romoppvarming/kjøledrift ([C.2]: Drift > Romoppvarming/-kjøling) vil forebygging av vannrørfrysing – hvis påslått – fortsatt være aktiv.

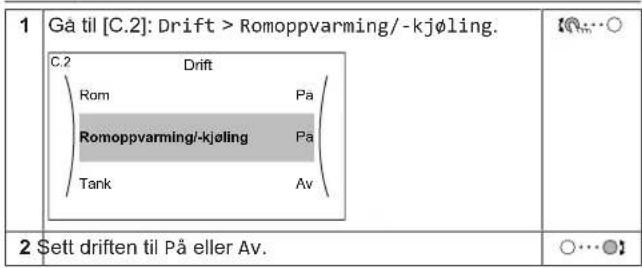

1 Gå til [C.2]: Drift > Romoppvarming/-kjøling. C.2 Drift Rom Pa Romoppvarming/-kjøling Pa Tank Av 2 Sett driften til På eller Av. ○…○

Tankens varmedrift

MERKNAD

Desinfeksjonsmodus. Selv om du slår AV tankoppvarmedriften ([C.3]: Drift > Tank), vil desinfeksjonsmodus fremdeles være aktiv. Men hvis du slår den AV mens desinfeksjon er i gang, oppstår en AHfeil.

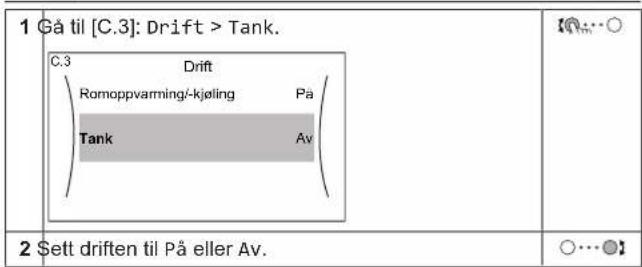

1 Gå til [C.3]: Drift > Tank. C.3 Drift Romoppvarming/-kjøling Pa Tank Av 2 Sett driften til På eller Av. ○…○

3 Drift

3.4 Kontroll av romoppvarming/- kjøling

3.4.1 Stille inn romdriftsmodus

Om romdriftsmoduser

Enheten din kan være en varme- eller en varme-/nedkjølingsmodell:

• Hvis enheten din er en oppvarmingsmodell, kan den varme opp et rom.
• Hvis enheten din er en oppvarmings-/nedkjølingsmodell, kan den både varme og opp og kjøle ned et rom. Du må fortelle systemet hvilken driftsmodus som skal brukes.

Når du skal fortelle systemet hvilken romdriftsmodus som skal brukes:

Du kan... Plassering
Undersøk hvilken romdriftsmodus som brukes i øyeblikket.	Hjem-skjermen
Angi romdriftsmodus permanent. Hovedmeny
Begrense automatisk veksling ifølge en månedsplan.

Slik stiller du inn romdriftsmodus

1	Gå til [4.1]: Romoppvarming/-kjøling > Dm
2	Velg ett av følgende alternativer:Varming: Kun oppvarmingsmodusKjøling: Kun kjølemodusAutomatisk: Driftsmodusen skifter automatisk mellom oppvarming og kjøling basert på utendørstemperatur. Begrenset per måned ifølge Driftsmodusplan [4.2].

For å begrense automatisk veksling ifølge en tidsplan

Betingelser: Du setter romoperasjonsmodusen til Automatisk.

1 Gå til [4.2]: Romoppvarming/-kjøling > Driftsmodusplan.
2 Velg en måned.
3 For hver måned, velg et alternativ:Reverserbar: Ikke begrensetKun oppvarming: BegrensetKun kjøling: Begrenset
4 Bekreft endringene.

3.4.2 Endre ønsket romtemperatur

Under romtemperaturkontroll kan du bruke romtemperaturens settpunktskjerm for å lese av og justere ønsket romtemperatur.

1 Gá til [1]: Rom. 1 Rom

2 Juster ønsket romtemperatur. a Faktisk romtemperatur B ∅nsket romtemperatur

Hvis tidsplan er på etter at ønsket romtemperatur er endret

Du kan unngå planlagte handlinger ved å slå av tidsplaner (midlertidig).

Du kan bruke settpunkt-skjermen for utslippsvanntemperatur for å lese ut og justere ønsket utslippsvanntemperatur.

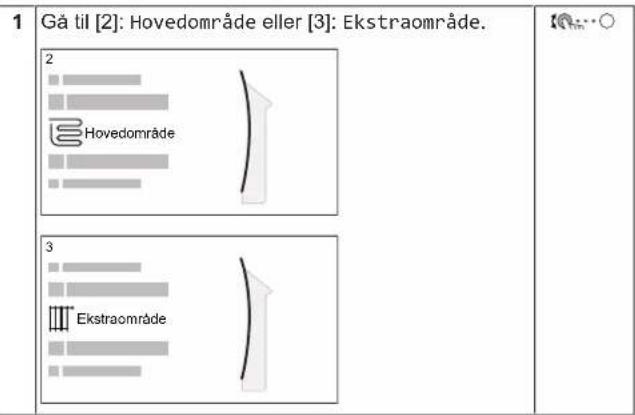

1 Gå til [2]: Hovedområde eller [3]: Ekstraområde. 2 Hovedområde 3 Ekstraområde

Risiko for mangelfull kapasitet til romoppvarming med husholdningsvarmtvannstank uten tilleggsvarmer: Ved hyppig bruk av husholdningsvarmtvannstanken vil det inntreffe hyppige og lange avbrudd i romoppvarming/-kjøling når du velger følgende:

Tank > Oppvarmingsmodus > Kun gjenoppv..

INFORMASJON

Når VVHB-tanken er i gjenoppvarmingsmodus, er det betydelig risiko for kapasitetsmangel og komfortproblemer. Ved hyppig gjenoppvarmingsdrift blir funksjonen for romoppvarming/-kjøling avbrutt regelmessig.

3.5.2 Planlagt modus

I planlagt modus produserer husholdningsvarmtvannstanken varmtvann i henhold til en tidsplan. Den beste tiden for produksjon av varmtvann er om natten, fordi romoppvarmingsbehovet da er lavere.

Eksempel:

• Til å begynne med er VVHB-tanktemperaturen den samme som temperaturen på husholdningsvannet som kommer inn i VVHB-tanken (eksempel: 15°C).
• Klokken 00:00 er VVHB-tanken programmert til å varme opp vannet til en forhåndsinnstilt verdi (eksempel: Komfort = 60°C).
• Om morgenen forbruker du varmtvann og VVHB-tanktemperaturen reduseres.
• Klokken 14:00 er VVHB-tanken programmert til å varme opp vannet til en forhåndsinnstilt verdi (eksempel: _ko = 50^ ). Varmtvann er tilgjengelig igjen.
• Om ettermiddagen og kvelden forbruker du varmtvann igjen, og VVHB-tanktemperaturen faller.
• Klokken 00:00 neste dag gjentar syklusen seg.

3.5.3 Planlagt modus + gjenoppvarmingsmodus

I planlagt modus + gjenoppvarmingsmodus er kontrollen av husholdningsvarmtvann den samme som i planlagt modus. Når temperaturen i husholdningsvarmtvannstanken imidlertid synker under en forhåndsinnstilt verdi (= tanktemperatur for gjenoppvarming – hystereseverdi; eksempel: 35°C), blir husholdningsvarmtvannstanken varmet opp til den när innstillingspunktet for gjenoppvarming (eksempel: 45°C). Dette sikrer at en minimumsmengde av varmtvann er tilgjengelig til enhver tid.

Eksempel:

Slik undersøker du om kraftig drift er aktiv

Hvis Vises på hjem-skjermen, er kraftig drift aktiv.

Du er i følgende situasjon:

Når kraftig drift er aktiv, er risikoen for problemer med romoppvarming/-kjøling og kapasitetsmangel/komfort betydelige. Ved hyppig bruk av husholdningsvarmtvann og lang romoppvarming/-kjøling vil avbrudd finne sted.

3.6 Avansert bruk

Mengden avlesbar og redigerbar informasjon i menystrukturen avhenger av brukertillatelsesnivået ditt:

- Bruker: Standard modus

- Avansert bruker: Du kan lese av og redigere mer informasjon

Endre brukertillatelsesnivået

Du kan endre brukertillatelsesnivået som fölger:

1 Gå til [B]: Brukerprofil.		10...○
2 Angi den aktuelle pinkoden for brukertillatelsesnivået.		—
		○...○
		10...○
		○...○

Pin-kode for bruker

Pin-koden for Bruker er 0000.

Bruker 0000

Pin-kode for avansert bruker

Pin-koden for Avansert bruker er 1234. Nå vises ytterligere menypunkter for brukeren.

Avansert bruker 1234

3.7 Tidsplan-skjerm: Eksempel

Dette eksempelet viser hvordan du stiller inn oppvarmingsmodus for hovedområdet.

INFORMASJON

Fremgangsmåtene for programmering av andre planlegginger er lignende.

Slik programmerer du tidsplanen: oversikt

Eksempel: Du ønsker å programmere følgende tidsplan:

Brukervalgt 1 Man Tir Ons Tor Fre Ler Sen

Slette innholdet i ukeplanen

1 Velg navnet på gjeldende tidsplan.		f_m ·s
		f_m ·s
3 Velg OK for å bekrefte.		f_m ·s

Slette innholdet i en dagsplan

1 Velg dagen du vil slette innholdet for. For eksempel Fredag	###
2 Velg Slett.	###
3 Velg OK for à bekrefte.	###

Programmere tidsplanen for Mandag

1 Velg Mandag.	[IMAGE]
2 Velg Rediger.	[IMAGE]
3 Bruk venstre dreieskive for å velge en oppføring og rediger oppføringen med høyre dreieskive. Du kan programmere opp til 6 handlinger hver dag. På stolpen har en høy temperatur en mørkere farge enn en lav temperatur.Merknad: Du kan slette en handling ved å sette tiden for den som klokkeslettet for forrige handling.	[IMAGE]
4 Bekreft endringene.Resultat: Planen for mandag er definert. Verdien av den siste handlingen gjelder inntil den neste programmerte handlingen. I dette eksemplet er mandag den første dagen du programmerte. Derfor gjelder den siste programmerte handlingen til den første handlingen på neste mandag.	[IMAGE]

Kopiere tidsplanen til de andre ukedagene

1	Velg Mandag.	###...○
2	Velg Kopier.Resultat: "C" vises ved siden av den kopierte dagen.	###...○
3	Velg Tirsdag.	###...○
4	Velg Lim inn.Resultat:	###...○
5	Gjenta denne handlingen for alle andre ukedager.	—

Programmere tidsplanen for Lørdag og kopier den til Søndag

1 Velg Lørdag.	[IMAGE]
2 Velg Rediger.	[IMAGE]
3 Bruk venstre dreieskive for å velge en oppføring og rediger oppføringen med høyre dreieskive.	[IMAGE]
4 Bekreft endringene.	[IMAGE]
5 Velg Lørdag.	[IMAGE]
6 Velg Kopier.	[IMAGE]
7 Velg Søndag.	[IMAGE]
8 Velg Lim inn.Resultat:	[IMAGE]

Endre navnet på tidsplanen

1 Velg navnet på gjeldende tidsplan.	###...○
2 Velg Omdøp.	###...○
3 (valgfritt) Du kan slette det nåværende plannavnet ved å bla gjennom tegnlisten inntil ← vises, og deretter trykke for å fjerne det forrige tegnet. Gjenta for hvert tegn i plannavnet.	○...○↓
4 Du kan navngi den gjeldende planen ved å bla gjennom tegnlisten og bekrefte det valgte tegnet. Plannavnet kan ha opptil 15 tegn.	○...○↓
5 Bekreft det nye navnet.	###...○

INFORMASJON

3.8 Menystruktur: oversikt over brukerinnstillinger

    G["[2"] Hovedområde] --> H["Tidplan"]
    H --> I["Oppvarmingsplan (*) Kjølingsplan"]
    I --> J["Settpunktmodus"]
    J --> K["Utekompensert kurve"]
    K --> L["Kjøling WD-kurve"]

    M["[3"] Ekstraområde] --> N["Tidplan"]
    N --> O["Oppvarmingsplan (*) Kjølingsplan"]
    O --> P["Settpunktmodus"]
    P --> Q["Utekompensert kurve"]
    Q --> R["Kjøling WD-kurve"]

    S["[4"] Romoppvarming/-kjøling] --> T["Dm"]
    T --> U["Driftsmodusplan"]

    V["[5"] Tank] --> W["Kraftig drift"]
    W --> X["Komfortsettpunkt"]
    X --> Y["Øko-settpunkt"]
    Y --> Z["Gjenoppv.settpunkt"]
    Z --> AA["Tidsplan"]

    AB["[7"] Brukerinnstillinger] --> AC["Språk"]
    AC --> AD["Tid/dato"]
    AD --> AE["Ferie"]
    AE --> AF["Stille"]
    AF --> AG["Strømpris"]
    AG --> AH["Gasspris"]

    AI["[8"] Informasjon] --> AJ["Energidata"]
    AJ --> AK["Feilhistorikk"]
    AK --> AL["Forhandlerinformasjon"]
    AL --> AM["Sensorer"]
    AM --> AN["Aktuatorer"]
    AN --> AO["Driftsmoduser"]
    AO --> AP["Om"]
    AP --> AQ["Tilkoblingsstatus"]

    AR["[B"] Brukerprofil] --> AS["C"] Drift]
    AS --> AT["Rom"]
    AT --> AU["Romoppvarming/-kjøling"]
    AU --> AV["Tank"]

Settpunkt-skjerm

(*) Gjelder kun for vendbare modeller, modeller med kun oppvarming + konverteringssett

INFORMASJON

Avhengig av valgte installatørinnstillinger og type enhet, vil innstillingene være synlig/usynlige.

3.9 Installatørinnstillinger: tabeller som skal fylles ut av montøren

3.9.1 Veiviser for konfigurering

Innstilling Fyll ut...
System
	Innendørsenhetstype (skrivebeskyttet)
	Type ekstravarmer [9.3.1]
	Husholdningsvarmtvann [9.2.1]
	Nøddrift [9.5]
	Antall soner [4.4]
Ekstravarmer
	Spenning [9.3.2]
	Konfigurasjon [9.3.3]
	Kapasitet trinn 1 [9.3.4]
	Tilleggskapasitet trinn 2 [9.3.5] (hvis tilgjengelig)
Hovedområde
	Givertype [2.7]
	Kontroll [2.9]
	Settpunktmodus [2.4]
	Tidsplan [2.1]
Ekstraområde (bare hvis [4.4] = 1)
	Givertype [3.7]
	Kontroll (skrivebeskyttet) [3.9]
	Settpunktmodus [3.4]
	Tidsplan [3.1]
Tank
	Oppvarmingsmodus [5.6]
	Komfortsettpunkt [5.2]
	∅ko-settpunkt [5.3]
	Gjenoppv.settpunkt [5.4]

3.9.2 Innstillinger-meny

Innstilling Fyll ut...
Hovedområde
	Termostatttype [2.A]
Ekstraområde (hvis tilgjengelig)
	Termostatttype [3.A]
Informasjon
	Forhandlerinformasjon [8.3]

4 Energisparingstips

• Sørg for at ønsket romtemperatur ALDRI er for høy (i oppvarmingsmodus) eller for lav (i kjølemodus), men ALLTID stemmer med dine faktiske behov. Hver spart grad kan redusere oppvarmings-/kjølekostnadene med opptil 6%.

• Du må IKKE øke/senke ønsket romtemperatur med formål å oppnå raskere romoppvarming/-kjøling. Rommet vil IKKE varmes opp/kjøles ned raskere.

• Når systemoppsettet inneholder trege varmestrålelegemer (for eksempel ved oppvarming under gulvet), bør du unngå store svingninger i ønsket romtemperatur og IKKE la romtemperaturen falle for lavt/stige for høyt. Det vil ta mer tid og energi å varme opp/kjøle ned rommet igjen.

• Bruk en ukentlig tidsplan for dine normale romoppvarmings- eller romkjølingsbehov. Ved behov er det enkelt å avvike fra tidsplanen:

- I lengre perioder: Du kan bruke feriemodus.

Tips om tanktemperaturen for husholdningsvarmtvann

- Bruk en ukentlig tidsplan for dine normale behov for husholdningsvarmtvann (bare i planlagt modus).

• Programmer for å varme opp VVHB-tanken til en forhåndsinnstilt verdi (Komfort = høyere VVHB-tanktemperatur) om natten fordi behovet for romoppvarming er lavere.
• Hvis oppvarming av VVHB-tanken en gang om natten ikke er tilstrekkelig, må du programmere for å varme opp VVHB-tanken ytterligere til en forhåndsinnstilt verdi ( ko = lavere DHW-tanktemperatur) om dagen.
• Sørg for at ønsket VVHB-tanktemperatur IKKE er for høy. Eksempel: Etter installeringen senker du VVHB-tanktemperaturen daglig med 1°C og undersøker om du fortsatt har nok varmtvann.
• Programmer for å slå PÅ pumpen for husholdningsvarmtvann bare under perioder på dagen när øyeblikkelig tilgang på varmtvann er nødvendig. Eksempel: Om morgenen og kvelden.

5 Vedlikehold og service

5.1 Oversikt: vedlikehold og service

Installatøren må utføre et årlig vedlikehold. Du kan finne kontakt/helpdesk-nummeret via brukergrensesnittet.

Som sluttbruker må du:

• Hold området rundt enheten rent.
• Holde brukergrensesnittet rent med en fuktet myk klut. IKKE bruke noen rengjøringsmidler.
• Kontroller regelmessig at vanntrykket er over 1 bar.

Kjølemiddel

Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i atmosfæren.

Type kjølemedium: R32

Verdien for global oppvarmingsevne (GWP): 675

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt kjølemedium i anlegget angis i både vekt og CO₂-ekvivalenter.

Formel for å beregne mengden i tonn CO _2 -ekvivalenter: GWP-verdien av kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000

Ta kontakt med montøren hvis du vil ha mer informasjon.

ADVARSEL: ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).

ADVARSEL

• Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
• Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem som anbefales av produsenten.
• Vær oppmerksom på at kjølemediet i systemet er uten lukt.

ADVARSEL

Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig gass. Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med forhandleren der du kjøpte enheten. Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der kjølemedielekkasjen oppstod, er reparert.

5.2 Slik finner du kontakt/helpdesk-nummeret

1

Gå til [8.3]: Informasjon >Forhandlerinformasjon.

6 Feilsøking

Kontakt

Hvis systemet har noen av symptomene som er oppført nedenfor, kan du prøve å løse problemet selv. Kontakt installatøren ved alle andre problemer. Du kan finne kontakt/helpdesk-nummeret via brukergrensesnittet.

6.1 Vise hjelpeteksten ved eventuell feil

Hvis det inntreffer en feil, vil følgende bli vist i hjem-skjermen, avhengig av alvorsgraden:

Du kan få en kort og en lang beskrivelse av feilen på følgende måte:

1 Trykk på venstre dreieskive for å åpne hovedmenyen og gå til Har feilfunksjon.Resultat: En kort beskrivelse av feilen og feilkoden vises på skjermen.	###
2 Trykk på Pfeil-skjermen.Resultat: En lang beskrivelse av feilen vises på skjermen.	?

Mulig årsak	Korrigerende tiltak
∅nsket romtemperatur er for lav (høy).	∅k (reduser) ønsket romtemperatur. Se "Endre ønsket romtemperatur" [▶ 132].Hvis problemet gjentar seg daglig, gjør ett av følgende:▪ ∅k (reduser) verdien for ønsket romtemperatur. Se brukerhåndboken.▪ Juster tidsplanen for romtemperatur. Se "3.7 Tidsplan-skjerm: Eksempel" [▶ 134].
∅nsket romtemperatur kan ikke nås.	∅k ønsket utslippsvanntemperatur i samsvar med varmelegemetypen. Se "Endre ønsket utslippsvanntemperatur" [▶ 132].
Den væravhengige kurven er satt feil.	Juster den væravhengige kurven. Se brukerhåndboken.

6.3 Symptom: Vannet i kranen er for kaldt

Mulig årsak	Korrigerende tiltak
Du gikk tom for husholdningsvarmtvann på grunn av uvanlig høyt forbruk.	Hvis du trenger husholdningsvarmtvann med en gang, kan du aktivere husholdningsvarmtvannstanken Kraftig drift. Dette forbruker imidlertid ekstra energi. Se "Bruke husholdningsvarmtvann med kraftig drift" [▶ 134].Hvis problemene gjentar seg daglig, gjør ett av følgende:▪ ∅k den forhåndsinnstilte verdien for VVHB-tanktemperatur. Se brukerhåndboken.▪ Juster tidsplanen for VVHB-tanktemperatur. Eksempel: Programmer for å varme opp VVHB-tanken til en forhåndsdefinert verdi (∅ko-settpunkt = lavere tanktemperatur) om dagen. Se "3.7 Tidsplan-skjerm: Eksempel" [▶ 134].
∅nsket VVHB-tanktemperatur er for lav.

6.4 Symptom: feil i varmepumpen

Når varmepumpen ikke fungerer, kan ekstravarmeren og/eller tilleggsvarmeren brukes som et ekstra varmeapparat og enten automatisk eller ikke-automatisk ta over varmebelastningen.

• Når automatisk nødssituasjon er satt til Automatisk og det oppstår en feil i varmepumpen:
• For EHVH/X: Ekstravarmeren vil automatisk ta over produksjonen av husholdningsvarmtvann
• For EHBH/X: Ekstravarmeren vil automatisk ta over oppvarmingen, og tilleggsvarmeren i den tilleggstanken vil automatisk ta over produksjonen av husholdningsvarmtvann.
• Når automatisk nødssituasjon er satt til Manuelt og det oppstår en feil i varmepumpen, vil driften for husholdningsvarmtvann og romoppvarming stoppe, og de må settes i gang igjen manuelt via brukergrensesnittet. For å gjenoppta driften manuelt går du til hovedmeny-skjermen Har feilfunksjon. Her ber brukergrensesnittet deg om å bekrefte hvorvidt ekstravarmeren og/eller tilleggsvarmeren kan overta varmebelastningen eller ikke.

Når varmepumpen svikter, vises eller på brukergrensesnittet.

Når ekstravarmeren og tilleggsvarmeren overtar varmebelastningen, er strømforbruket betydelig høyere.

6.5 Symptom: Systemet lager surklelyder etter igangsetting

Mulig årsak	Korrigerende tiltak
Det er luft i systemet.	Utfør luftrensing av systemet.(a)
Forskjellige funksjonsfeil.	Kontroller omøllervises på startskjermen til brukergrensesnittet. Se "6.1 Vise hjelpeteksten ved eventuell feil" [▶ 139] hvis du vil ha mer informasjon om feilfunksjonen.

^(6) Vi anbefaler luftrensing med enhetens luftrensefunksjon (skal utføres av installatøren). Hvis du utfører luftrensing av varmestrålelegemer eller oppsamlere, ta hensyn til følgende:

ADVARSEL

Luftrensing av varmestrålelegemer eller oppsamlere.

Før du foretar luftrensing fra varmestrålelegemer eller oppsamlere må du sjekke om 🏠eller 🚠vises på startskjermen til brukergrensesnittet.

• Hvis ikke kan du utføre luftrensing umiddelbart.
• Hvis ja, sørg for at rommet der du vil utføre luftrensing har tilstrekkelig ventilasjon. Begrunnelse: Kjølemiddel kan lekke inn i vannkretsen, og deretter inn i rommet når du foretar luftrensing fra varmestrålelegemer eller oppsamlere.

Obsah

1 O tomto dokumentu 141

2 O systému 142
