NÁVOD K OBSLUZE PHD 110 A1 POWERFIX

Překlad originálního provozního návodu

PT

APARELHO DE LIMPEZA A ALTA PRESSÃO

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

ES

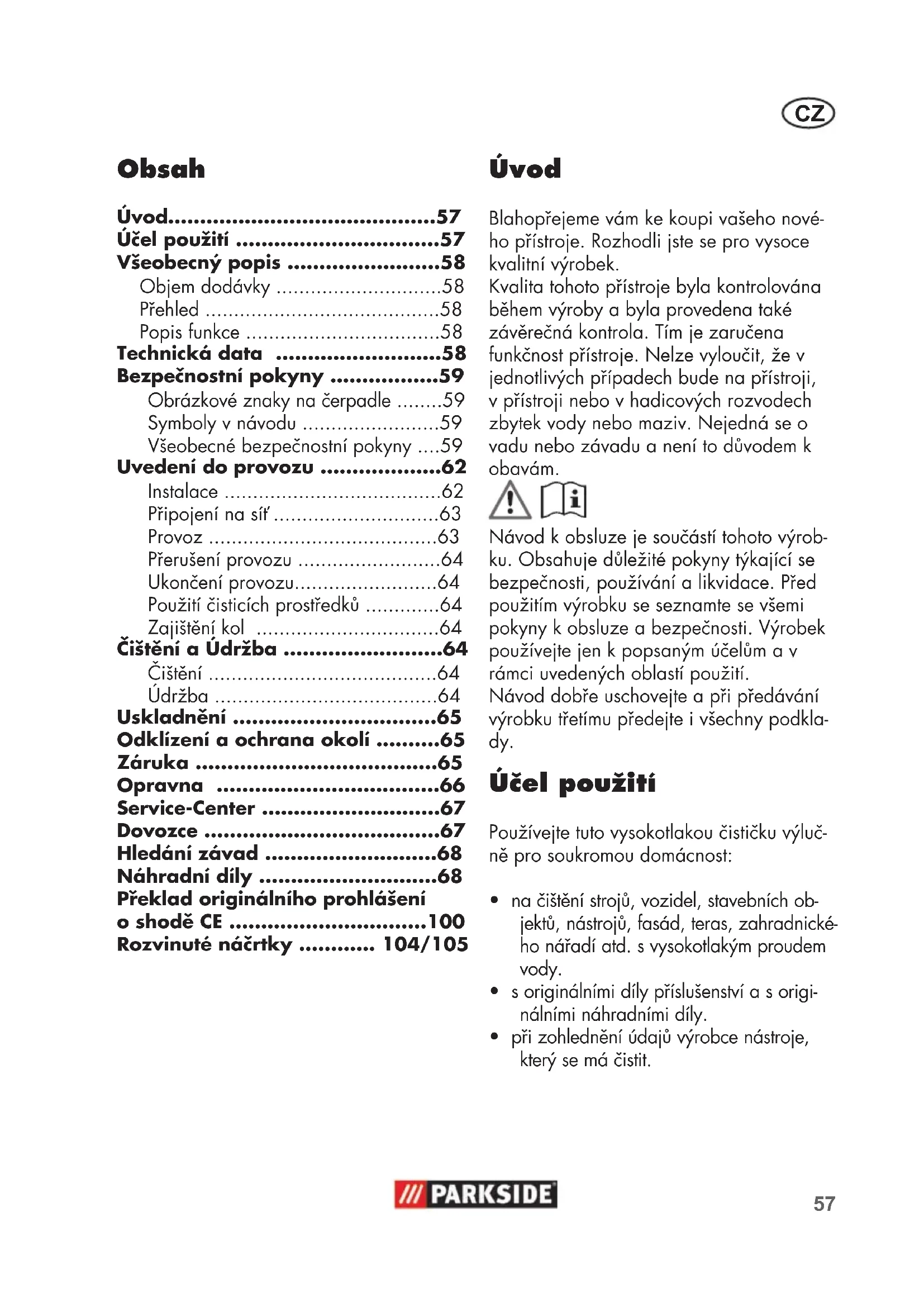

Účel použití ......57

Všeobecný popis ....58

Objem dodávky 58

Přehled 58

Popis funkce ....58

Technická data ....58

Bezpečnostní pokyny .....59

Obrázkové znaky na čerpadle .....59

Symboly v návodu ....59

Všeobecné bezpečnostní pokyny ....59

Uvedení do provozu ......62

Instalace 62

Připojení na síť 63

Provoz 63

Přerušení provozu ......64

Ukončení provozu....64

Použití čisticích prostředků .....64

Zajištění kol 64

Čištění a Údržba ......64

Čištění 64

Údržba 64

Uskladnění ......65

Odklízení a ochrana okolí ......65

Záruka 65

Opravna 66

Service-Center 67

Dovozce 67

Hledání závad ......68

Náhradní díly ......68

Překlad originálního prohlášení o shodě CE ......100

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. Nelze vyloučit, že v jednotlivých prípadech bude na prístroji, v prístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Používejte tuto vysokotlakou čističku výlučně pro soukromou domácnost:

- na čištění strojů, vozidel, stavebních objektů, nástrojů, fasád, teras, zahradnického nářadí atd. s vysokotlakým proudem vody.

- s originálními díly příslušenství a s originálními náhradními díly.

- při zohlednění údajů výrobce nástroje, který se má čistit.

CZ

Všeobecný popis

Objem dodávky

Vybalte tento nástroj a zkontrolujte objem dodávky:

• Vysokotlaká čistička s přípojným vedením k elektrické síti
• Stříkací pistole
• Vysokotlaká hadice
• Proudová rourka
• Nastavitelná plochá tryska
• Vysokotlaká tryska
• Nádrž na čisticí prostředek s tryskou
• Držák na příslušenství
• Jehla k čištění trysky
• Překlad originálního návodu k obsluze

Zobrazení nejdůležitějších funkčních dílů najdete na rozkládací straně.

Přehled

1 Vysokotlaká přípojka na nástrojové straně

2 Proudová rourka
3 Držadlo na prénášení
4 Stríkací pistole
5 Držák na stříkací pistole
6 Jehla k čištění trysky
7 Tlaková přípojka
8 Přípojné vedení k elektrické síti
9 Držák na vysokotlaká hadice
10 Přípojka na vodu s vložkou se sítem (není viditelná)

11 Nastavitelná plochá tryska

14 Držák na proudová rourka

15 Nádrž na čisticí prostředek s tryskou

16 Držák na nádrž na čisticí prostředek / Přípojné vedení k elektrické síti

17 Za-/vypínač
18 Vysokotlaká přípojka na straně stříkací pistole

19 Stisknutím pojistky

Popis funkce

Vysokotlaká čistička je určena na čištění s vysokotlakým vodním proudem.

V případě potřeby s přidáním čisticích prostředků.

Funkci obslužných dílů si prosím zjistěte z následujících popisů. Dbejte na bezpečnostní pokyny.

Technická data

Vysokotlaká čistička ..PHD 110 A1

Jmenovité vstupní napětí....230 V\~, 50 Hz Příkon .... 1300 W

Délka síťového kabelu 5 m

Hmotnost (včetně všech dílů) ..... 5,5 kg

Třída ochrany ......☐ II

Druh ochrany.....IPX5

Pracovní tlak p .....7,5 MPa (75 bar)

Max. přípustný tlak p max. ....11 MPa (110 bar)

Dodávané množství vody ..... 5 l/min

Max. dodávané množství vody.... 6,6 l/min

Hladina akustického tlaku (L_pA) 77 dB(A); K_pA = 3 dB

Uroveň akustického výkonu (L WA ) měřená .....89 dB(A); K WA = 2,24 dB zaručená ..... 91 dB(A)

Vibrace (q_h) ≤ 2,5m / s

Provozní stavy během měření a postupy použité pro měření dle EN 60335-2-79:2009.

Technické a optické změny mohou být během dalšího vývoje provedeny bez předchozího ohlášení. Všechny míry, pokyny a údaje tohoto návodu pro obsluhu nejsou proto zaručené. Právní nároky, které budou uplatňovány na základě provozního návodu, jsou proto bezpředmětné.

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s přístrojem.

Obrázkové znaky na čerpadle

Pozor!

Před zahájením práce se dobře seznamte se všemi ovládacími elementy, zejména s funkcemi a činnosti. Informujte se případně u odborníka. Čtěte a dbejte na příslušný návod k obsluze přístroje!

Pozor! Při poškození anebo přeseknutí síťového kabelu ihned vytáhněte zástrčku ze síťové zásuvky.

Přístroj není určen k připojení k zařízení k zásobování pitnou vodou.

Vysokotlaké čističky mohou být při nesprávném pouzívání nebezpečné. Jejich proud vody nesmí být namířený na osoby, zvířata, na aktivní elektrickou výstroj anebo na samotný tento nástroj.

Hladina akustického výkonu

Elektrické přístroje nepatří do domácího odpadu

Třída ochrany II

Symboly v návodu

Výstražné značky s údaji pro zabránení škodám na zdraví anebo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Všeobecné bezpečnostní pokyny

• Děti by měly být pod dohledem, aby se zajistilo, že si s přístrojem nehrají.
• Prístroj používejte pouze na rovném a stabilním podkladu.

CZ

• Přepravní rukojeť slouží výhradně jen k přepravě/přenášení přístroje. Přístroj je přenosný, ale během provozu jej nepřenášejte.
• Pro Vaši bezpečnost doporučujeme nosit ochranné brýle, ochrannou obuv a rukavice a v případě potřeby ochranu slu-chu.
• V případě výskytu poruchy nebo závady během provozu je nutné přístroj ihned vypnout a vytáhnout zástrčku. Poté si přečtěte stranu 68 návodu k obsluze ohledně možných příčin poruchy nebo kontaktujte naše servisní centrum.

Práce s tímto zařízením

Pozor: Takto zabráníte nehodám a poraněním:

Vysokotlaké čističky mohou být při nesprávném používání nebezpečné. Jejich proud vody nesmí být namířený na osoby, zvířata, na aktivní elektrickou výstroj anebo na samotný tento nástroj.

• Nemířte za účelem čištění oděvu anebo obuvi, proudem vody na sebe anebo na jiné osoby.
• Nepoužívejte tento nástroj, když se v akčním rádiu nachází jiné osoby, ledaže by nosily ochranný oděv.
• Stříkací pistoli vždy držte oběma rukama. Tak můžete bez-

pečně čelit relativní síle vytékajícího proudu vody.

• Provedte vhodná opatření na to, aby se děti nepřiblížily k tomuto zařízení, nacházejícím v provozu.
• Rádně likvidujte obalový materiál.
• Nepoužívejte toto zařízení v blízkosti zápalných tekutin anebo plynů. Při nedbání na toto, existuje nebezpečí požáru anebo exploze.
• Nerozprašujte hořlavé kapaliny. Existuje nebezpečí výbuchu.
• Uložte toto zařízení na suchém místě a mimo dosahu dětí.
• Na děti se má dohlížet, aby se zajistilo to, že si nebudou hrát s nástrojem.
• Zajistěte, aby se v blízkosti vzduchových vstupů nevyskytovaly emise výfukových plynů.

Pozor! Takto zabráníte škodám na zařízení a případně škodám na osobách, které z těchto škod vyplývají:

• Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce. Nechte před uvedením do provozu odborníkem zkontrolovat to, jsou-li požadovaná elektrická ochranná opatření k dispozici.
• Neuvedte tento nástroj do provozu, když je poškozené přípojné vedení k elektrické síti anebo když jsou poškozené jiné důležité části, jako je vysokotlaká hadice anebo stříkací pistole.

- Chraňte tento nástroj před mrazem a nepřipouštějte chod nasucho.

- Používejte pouze originální příslušenství a neprovádějte žadné přestavby na tomto zařízení.

- Přečtěte prosím k tématu „Údržba a čištění“ pokyny v návodu k použití. Všechna další opatření mimo tento rámec, obzvlást' otevření tohoto zařízení, je třeba nechat vykonat elektrotechnickou odbornou sílou. V případě opravy se vždy obratte na naše servisní středisko.

- Tento nástroj byl vyvinut pro použití neutrálního čisticího prostředku na bázi biologicky odbouratelných anionových tenzidů. Použití jiných čisticích prostředků anebo chemických substancí, může zhoršovat bezpečnost tohoto nástroje a může vést k poškozením.

- Pokud přijdete do styku s čisticími prostředky, opláchněte se dostatečným množstvím čisté vody.

- Voda, která protekla skrz oddělovač systémů, se klasifikuje jako ne pitná voda.

- Vysokotlaké hadice, armatury a spojky jsou důležité pro bezpečnost stroje. Používejte pouze výrobcem doporučené vysokotlaké hadice, armatury a spojky.

- Pro zajištění bezpečnosti stroje používejte pouze originální náhradní díly od výrobce nebo náhradní díly, které výrobce schválil.

Elektrická bezpečnost:

Pozor: takto se vyhnete nehodám a poraněním skrze elektrický úder:

- Při použití prodlužovacího vedení, musí být zástrčka a spojka pro prodlužovací vedení vodotěsná.

Nevhodná prodlužovací vedení mohou být nebezpečná. Existuje nebezpečí ublížení na zdraví skrz elektrický úder.

- Chraňte elektrické zástrčkové spojení před mokrem.

- Tô, že při nebezpečí zaplavení je třeba umístit zástrčková spojení v oblasti bezpečné proti zaplavení.

- Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.

- Připojení k síti, které musí splňovat požadavky IEC 60364-1, musí provést zkušený elektrikář.

- Připojte tento přístroj pouze na zástrčku s ochranným zařízením proti chybovému proudu (spínač FI) se jmenovitým chybo-vým proudem ne větším než 30 mA; pojistka alespoň 6 ampérů.

- Když se poškodí přípojné vedení tohoto nástroje, potom se musí skrze výrobce anebo skrze jeho servisní službu anebo skrze podobně kvalifikovanou osobu nahradit zvláštním přípojným vedením, aby se vyvarovalo ohrožením.

CZ

• Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
• Nenoste anebo neupevňujte toto zařízení pomocí kabelu.
• Používejte pouze prodlužovací kabely, které jsou chráněné proti stříkající vodě a které jsou určené pro venkovní použití. Vždy úplně odviňte kabelový buben před použitím. Zkontrolujte kabel ohledně poškození.
• Před všemi pracemi na tomto zařízení, při pracovních přestávkách a při nepoužívání, vytáhněte síťovou zástrčku ze zásuvky.
• Sítová připojovací vedení nesmí mít menší příčný průřez, než vedení

2 × 2,5 ~mm^2 .

- K ochraně proti úrazu elektrickým proudem noste pevnou obuv.

Uvedení do provozu

Podle platných předpisů nesmí byť vysokotlaká čistička nikdy provozována bez oddělovače systémů, s přímým připojením na zásobovací síť pro pitnou vodu. Je třeba použít vhodný oddělovač systémů podle EN 12729 typu BA.

Voda, která protekla skrz oddělovač systémů, se klasifikuje jako ne pitná voda.

Systémový oddělovač je možné do- stat ve specializovaném obchodě.

Používejte k přívodu vody běžnou zahradní hadici a pamatujte na dostatečnou délku.

Instalace

B

- Posuňte držák nádržky na čisticí prostředky / síťového kabelu (16) do upnutí na straně přístroje.

• Posuňte držáky na rozstřikovací trysky (14) na zadní straně do upnutí.
• Posuňte držáky vysokotlaké hadice (9) do upnutí na zadní straně.
• Posuňte držák stříkací pistole (5) do upnutí na přední straně.
• Jehlu na čištění trysky (6) naleznete na zadní výklopné stránce návodu a zasuňte tuto do upnutí na držáku stříkací pistole (5).
• Sešroubujte vysokotlaký přípoj na straně přístroje (1) s vysokotlakým přípojem (7) na přístroji.
• Zastrčte vysokotlakou přípojku na straně pistole (18) do stříkací pistole (4).
• Prostřednictvím rychlopřípojky pro zásobování vodou vytvořte přívod vody na přípojce na vodu s vložkou se sítem (A 10).

C

- Zasunutím a zašroubováním spojte ocelovou trubku (2) se stříkací pistolí (4).

• Je-li namontována postřikovací trubka (2), dle výběru zašroubováním spojte nastavitelnou plochou výstupní trysku (11) nebo vyso- kotlakou trysku (12) s postřikovací trubkou (2).
• Nádoba s čisticím prostředkem a tryskou (A 15) se zašroubováním přímo spojí se stříkací pistolí (4).

Otočením špičky trysky doleva můžete zvětšit šířku paprsku. Otočením špičky trysky doprava můžete šířku paprsku zmenšit.

Připojení na síť

Vysokotlaká čistička je již opatřena přívodní zástrčkou. Vysokotlaká čistička je určena pro připojení na zásuvku s ochranným kontaktem, s napětím 230 V \~ 50Hz.

Tento nástroj uvedte do provozu až po zohlednění všech předcházejících bodů.

• Zajistěte to, že je vysokotlaká čistička skrze za-/vypínač (A 17) vypnutá.
• Zastrčte sítovou zástrčku do zásuvky.

Provoz

• Dodržujte předpisy pro použití oddělovače systémů.
• Otevřte úplně vodovodní kohoutek

Neprovozujte vysokotlakou čističku při zavřeném vodovodním kohoutku. Chod nasucho vede k poškození tohoto nástroje.

Dbejte na sílu zpětného rázu vystupujícího vodního prou-du. Postarejte se o bezpečný postoj a dobře, pevně držte stříkací pistoli (A 4). Jinak můžete sebe anebo jiné osoby poranit.

• Zapněte vysokotlakou čističku za-/vypínačem (A 17).
• Držte spínací páku stříkací pistole (A 4), dokud z přístroje nebude vyčerpán všechen vzduch.

Puštění páky způsobí odpojení to- hoto nástroje. Vysoký tlak v systému zůstává.

- Spínací páku stříkací pistole (4) můžete stisknutím pojistky (19) zajistit nebo odjistit.

Zajištěním spínací páky zabráníte nechtěné aktivaci přístroje.

zablokované

řené

V případě netěsností ve vodním systému přístroj okamžitě vypněte vypínačem (17) a odpojte jej z elektrické sítě vytažením sířového připojovacího kabelu (8). Hrozí nebezpeči poranění elektrickým proudem! Znovu začněte vytvořením vodních přípojek. (viz „Uvedení do provozu-instalace“)

Pokud se v přístroji ještě nachází vzduch, pak postupujte následovně:

Odvzdušnění přívodní hadice:

1. Odstraňte rychlopřípojku pro adaptér zahradní hadice na vodní přípojce (10) a vodní kohout otevřete na tak dlouho, dokud nebude vytékat voda bez bublin.
2. Uzavřete vodní kohout.
3. Přívodní hadici pomocí rychlopřípojky pro adaptér zahradní hadice spojte s vodní přípojkou (10) na přístroji.
4. Vodní kohout úplně otevřete.

CZ

Odvzdušnění přístroje:

1. Přístroj zapněte vypínačem (17), dokud se nevytvoří potřebný tlak.
2. Přístroj vypněte vypínačem (17).
3. Stiskněte spouštěcí páku stříkací pistole (4), aby byl tlak vypuštěn.
4. Tento postup 5. až 7. opakujte tak dlouho, až bude prístroj úplně bez vzduchu.

Přerušení provozu

• Pustte páku stříkací pistole ( A 4).
• Při delších pracovních přestávkách vypněte za-/vypínač (A 17).

Ukončení provozu

• Po práci s čisticími prostředky nechejte přístroj pracovat s čistou vodou, aby bylo možné čisticí prostředek z potrubí beze zbytku vypláchnout.
• Pustte páku stříkací pistole ( A 4).
• Vypněte vysokotlakou čističku za-/vypínačem (A 17).
• Uzavřete vodovodní kohoutek.
• Oddělte vysokotlakou čističku od zásobování vodou.
• Zatáhněte za páku stříkací pistole (A 4), aby se odboural tlak panující v systému.
  • Vytáhněte síťovou zástrčku ze zásuvky.

Použití čisticích prostředků

Tento nástroj byl vyvinut pro použití neutrálního čisticího prostředku na bázi biologicky odbouratelných anionových tenzidů. Použití jiných čisticích prostředků anebo chemických substancí, může zhoršovat bezpečnost tohoto nástroje a může vést k poškozením.

Čištění a Údržba

Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.

Čištění

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpeči elektrického úderu a tento nástroj by se mohl poškodit.

Udržujte tento nástroj vždy čistý. Nepoužívejte žádné čisticí prostředky resp. žádná rozpouštědla.

• Udržujte větrací štěrbiny čisté a v průchozím stavu.
• Čistěte tento nástroj měkkým kartáčem anebo hadrem.
• Pokud dojde k ucpání některé z trysek na ocelové trubce (A 11/12), můžete cizí těleso z trysky odstranit čisticí jehlou (A 6).

Příležitostně odstraňte přípojku vody se sítovou vložkou (10) a sítovou vložku vymyjte.

Údržba

Vysokotlaká čistička nevyžaduje údržbu.

Práce, které nejsou v tomto návodu popsané, nechte vykonat našim servisním střediskem (Service-Center). Používejte pouze originální díly.

Uskladnění

- Z vysokotlaké čističky zcela vylijte vodu. Odpojte přístroj od přívodu vody. Zapněte vypínačem (A 17) vysokotla-kou čističku na maximálně 1 minutu, dokud nepřestane z vysokotlaké pří-pojky na Tlaková přípojka (A 7) vytékat voda. Vypněte přístroj.

- Sítový kabel naviňte.

- Uskladněte všechny nástavce (11/12) tak, aby stály a přípojná strana směřovala dolů.

- Vysokotlaká čistička a její příslušenství se mrazem zničí, když se voda zevnitř úplně neodstraní.

- Uložte vysokotlakou čističku a její příslušenství v místnosti bez výskytu mrazu.

- K přepravě nebo odklizení přístroje použijte výhradně držadlo.

- Skladujte přístroj výhradně ve vodo-rovné poloze, aby byl chráněn před jakýmkoliv poškozením.

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.

Likvidaci Vašich přístrojů provedeme bezplatně.

Záruka

Vážení zákazníci,

Na tento přístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

CZ

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. filtry nebo nástavce), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 285109).
• Číslo výrobku je uvedeno na typovém štítku.
• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.

Service-Center

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 285109

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Problém Možná příčina Odstranění chyby
Nástroj nefunguje	Za-/vypínač (17) vypnutý Zkontrolovat polohu za-/vypínače
	poškozené přípojné vedení k elektrické síti	Kontrolovat přípojné vedení k elektrické síti (8).Případně nechat odbornou silou vyměnit přípojné vedení k elektrické síti (8).
	chybné zásobování elektrickým napětím	Kontrolujte elektrické zařízení ohledně shody s údaji na typovém štítku
Nástroj nevyvíjí žádný tlak	Vzduchové bubliny ve vyso-kotlaké čističce	Připojte tento nástroj bez vysokotlaké hadice do té doby, než začne na vy-sokotlakém přípoji (7) vystupovat voda bez bublin
	Pokles tlaku v potrubí Kontrolujte zásobování vodou
Silná kolísání tlaku	Vysokotlaká tryska (12) za-špiněná	Proplachujte vysokotlakou trysku (12) vodou. V případě potřeby vyčistěte jehlou vrtání v trysce

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Service-Center " strana 67). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.

Pol. Označení ....Č. artiklu.

A 1/18 Vysokotlaká přípojka....91104126

A 10 Přípojka na vodu s vložkou se sítem ......91097408

A 4 Stríkací pistole....91104125

A 2 Proudová rourka....91096768

A 11 Nastavitelná plochá tryska....91096767

A 12 Vysokotlaká tryska 91096765

Čisticí prostředky....30990010

Contenido

CZ	Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, ževysokotlaká čističkasérie PHD 110 A1Pořadové číslo 201703000001 - 201703173000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2000/14/EC • 2006/42/EC • 2005/88/EC • 2014/30/EU • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN 60335-1:2012/A11:2014 • EN 60335-2-79:2012 • EN 62233:2008EN 55014-1/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EG potvrzuje:Úroveň akustického výkonuzaručená: 91 dB(A)měřená: 89 dB(A)Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EG
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 10.04.2017Germany	CEChristian FrankOsoba zplnomocněnák sestavení dokumentace

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.i
