BEDIENUNGSANLEITUNG PHD 110 A1 POWERFIX

Originalbetriebsanleitung

FR BE

NETTOYEUR HAUTE PRESSION

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite 4

GB / IE Translation of the original instructions Page			17
FR / BE Traduction des instructions d'origine		Page	30
NL/ BE	Vertaling van de originele gebruiksaanwijzing	Pagina	44
CZ	Překlad originálního provozního návodu	Strana	57
ES	Traducción del manual de instrucciones original	Página	69
PT	Tradução do manual de instruções original	Página	82

A 18 1 2 3 4 5 6 7 17 16 15 W PARKSIDE PHD 310A1 14 13 12 11 8 9 10 15 18 1 16 8 317 7 5 PARKSIDE PHD 110A1 12 11 2 6 4

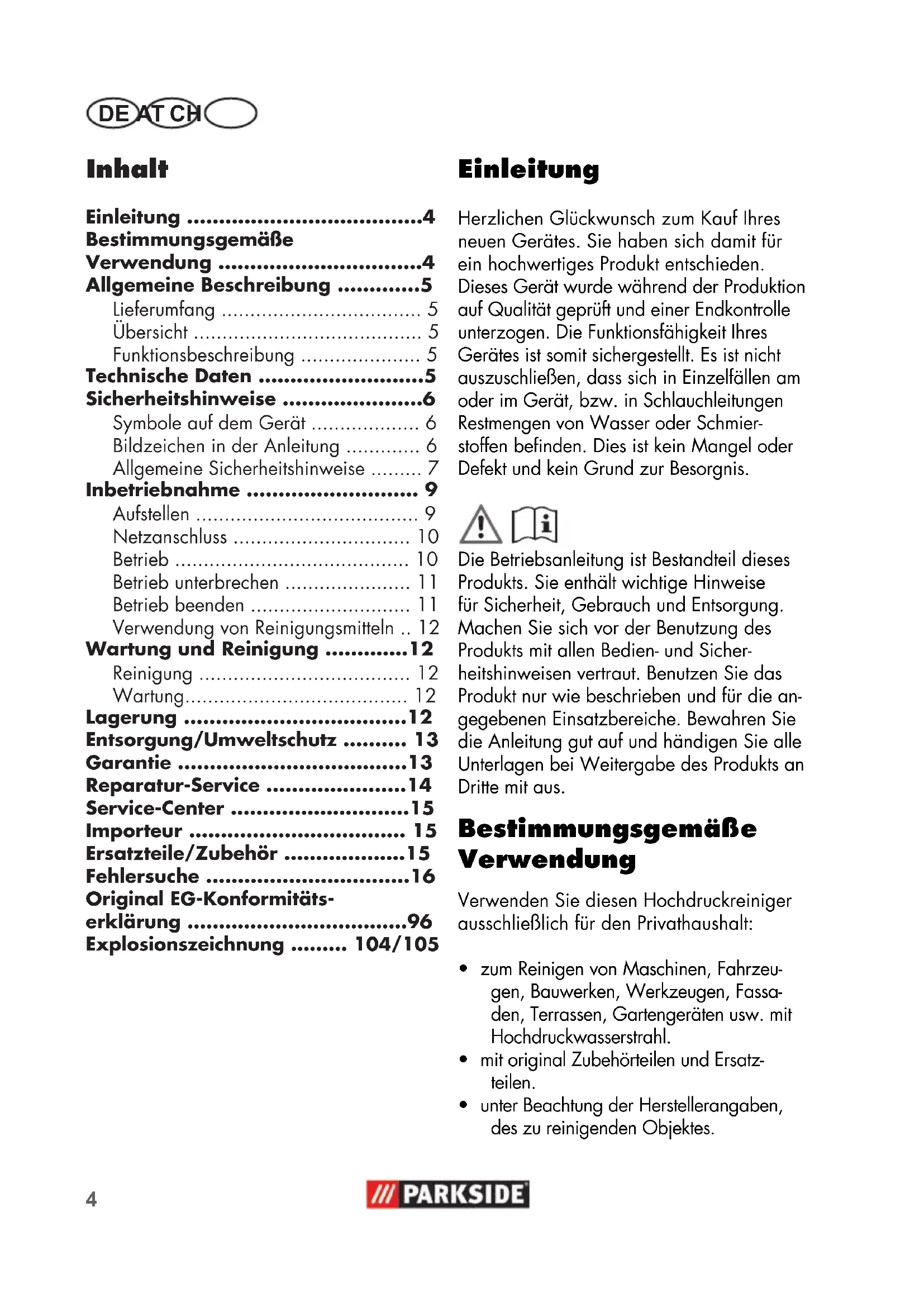

Inhalt

Einleitung ....4

Bestimmungsgemäße

Verwendung ....4

Allgemeine Beschreibung ....5

Lieferumfang 5

Übersicht 5

Funktionsbeschreibung 5

Technische Daten ....5

Sicherheitshinweise ......6

Symbole auf dem Gerät 6

Bildzeichen in der Anleitung 6

Allgemeine Sicherheitshinweise ..... 7

Inbetriebnahme 9

Aufstellen 9

Netzanschluss 10

Betrieb 10

Betrieb unterbrechen 11

Betrieb beenden 11

Verwendung von Reinigungsmitteln .. 12

Wartung und Reinigung ......12

Reinigung 12

Wartung.... 12

Lagerung 12

Entsorgung/Umweltschutz ...... 13

Garantie 13

Reparatur-Service ....14

Service-Center 15

Importeur 15

Ersatzteile/Zubehör 15

Fehlersuche ....16

Original EG-Konformitäts- erklärung ......96

Explosionszeichnung ..... 104/105

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt:

• zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruckwasserstrahl.
• mit original Zubehörteilen und Ersatzteilen.
• unter Beachtung der Herstellerangaben, des zu reinigenden Objektes.

Allgemeine Beschreibung

Lieferumfang

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang:

• Hochdruckreiniger mit
  Netzanschlussleitung
• Spritzpistole
• Hochdruckschlauch
• Strahlrohr
• einstellbare Flachstrahldüse
• Hochdruckdüse
• Reinigungsmittelbehälter mit Düse
• Zubehörhalter
• Düsenreinigungsnadel
• Originalbetriebsanleitung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

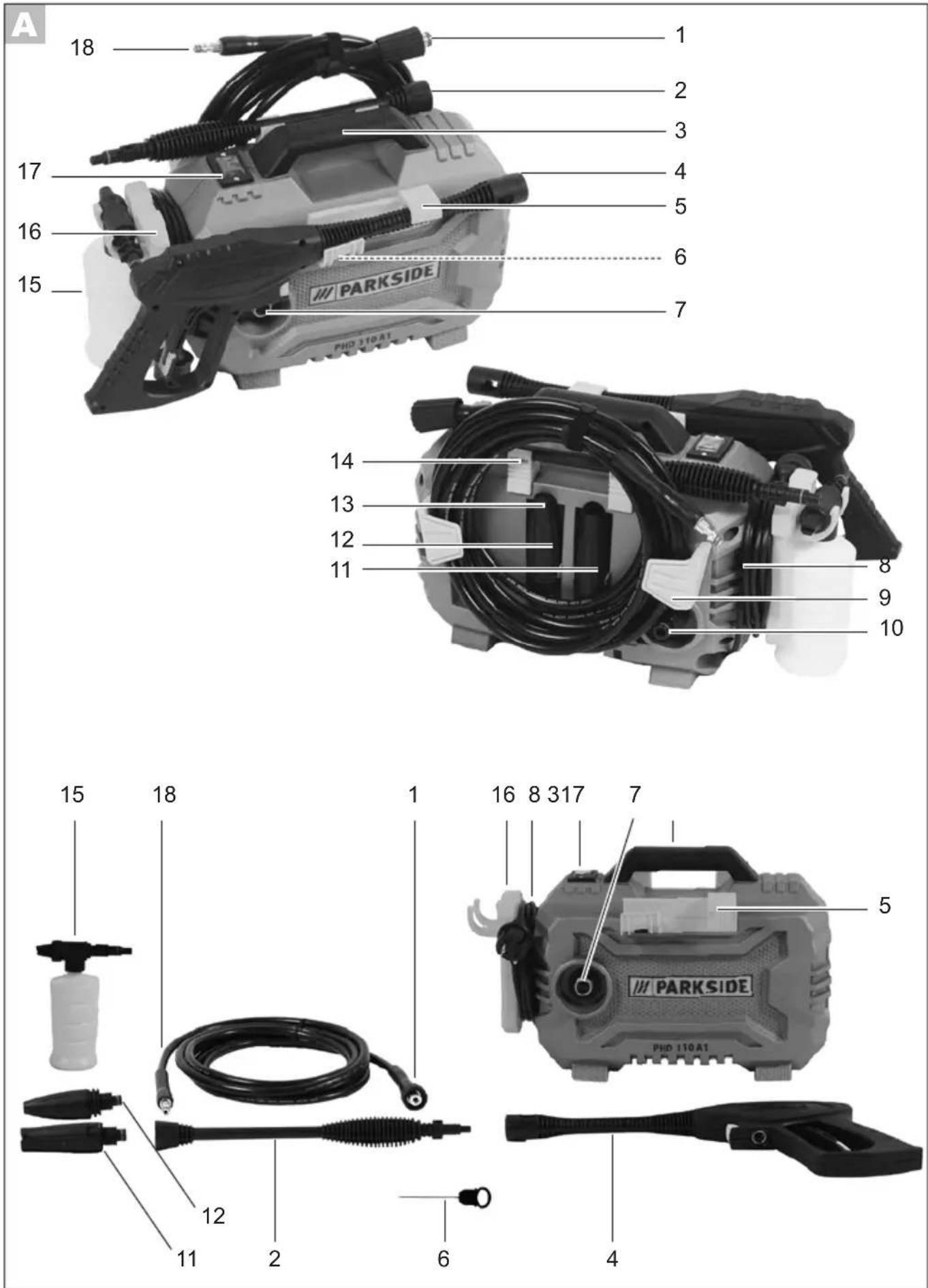

Übersicht

1 Hochdruckanschluss Geräteseite

2 Strahlrohr
3 Transportgriff
4 Spritzpistole
5 Halter für Spritzpistole
6 Düsenreinigungsnadel (nicht sichtbar)
7 Hochdruckanschluss
8 Netzanschlussleitung
9 Halter für Hochdruckschlauch

10 Wasseranschluss mit Siebeinsatz (nicht sichtbar)

11 einstellbare Flachstrahldüse

12 Hochdruckdüse

13 Halter für Düsen

14 Halter für Strahlrohr

15 Reinigungsmittelbehälter mit Düse
16 Halter für Reinigungsmittel- behälter / Netzkabel
17 Ein-/Ausschalter
18 Hochdruckanschluss Pistolenseite

19 Verriegelungshebel

Funktionsbeschreibung

Der Hochdruckreiniger reinigt mit Hochdruck-Wasserstrahl. Bei Bedarf ist er auch mit Zusatz von Reinigungsmitteln zu betreiben. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Beachten Sie die Sicherheitshinweise.

Technische Daten

Hochdruckreiniger .....PHD 110 A1

Nenneingangsspannung ...230 V\~, 50 Hz Leistungsaufnahme .... 1300 W

Netzkabellänge 5 m

Gewicht (inkl. Zubehör) 5,5 kg

Schutzklasse ......□ II

Schutzart....IPX5

Zulauftemperatur (T in max) ..... 40 °C

Zulaufdruck (p in max) .....0,8 MPa (8 bar)

Bemessungsdruck (p) .....7,5 MPa (75 bar)

Max. Bemessungsdruck

(p max)....11 MPa (110 bar)

Fördermenge, Wasser (Q)...... 5 l/min

Max. Fördermenge, Wasser

(Q max)....6,6 l/min

Schalldruckpegel

(L_pA) 77 dB(A); K_pA = 3 dB

Schallleistungspegel (LWA)

gemessen...... 89 dB(A); K_WA=2,24 dB

garantiert......91 dB(A)

Vibration ( q_n ) ....≤2,5 m/s ^2

DE AT CH

Die Betriebszustände während der Messung und die, für die Messung angewandten Verfahren nach EN 60335-2-79:2009.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Hochdruckreiniger.

Symbole auf dem Gerät

Achtung!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft. Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden des Netzkabels sofort den Stecker aus der Steckdose.

Gerät, das nicht zum An- schluss an die Trinkwasser- versorgungsanlage geeignet ist.

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

Garantierter Schallleistungspegel

Elektrogeräte gehören nicht in den Hausmüll.

Schutzklasse II

Bildzeichen in der Anleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens kann die Gefahr erläutert sein) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens kann das Gebot erläutert sein) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

- Kinder dürfen das Gerät nicht benutzen.

- Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

- Benutzen Sie das Gerät nur auf einem ebenen und stabilen Untergrund.

- Der Transportgriff dient aus- chließlich dem Transport des Gerätes. Das Gerät ist ortsverän- derlich, aber nicht während des Betriebs zu tragen.

- Zu Ihrer Sicherheit empfiehlt es sich eine Schutzbrille, Sicherheitsschuhe und Handschuhe zu tragen und falls notwendig einen Gehörschutz.

- Bei Auftreten einer Störung oder eines Defektes während des Betriebes ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Anschließend lesen Sie die Seite 16 der Betriebsanleitung für mögliche Ursachen einer Störung oder kontaktieren Sie unser Service-Center.

Arbeiten mit dem Gerät

Vorsicht! So vermeiden Sie Unfälle und Verlet- zungen:

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.
• Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.
• Benutzen Sie die Spritzpistole immer mit beiden Händen. Sie können so der Rückstoßkraft des austretenden Wasserstrahles sicher begegnen.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Versprühen Sie keine brennbaren Flüssigkeiten. Es besteht Explosionsgefahr

DE AT CH

• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Stellen Sie sicher, dass in der Nähe von Lufteinlässen keine Abgasemissionen auftreten.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende sonenschäden:

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

- Nehmen Sie das Gerät nicht in Betrieb, wenn die Netzanschlussleitung oder andere wichtige Teile wie der Hochdruckschlauch oder die Spritzpistole beschädigt sind.

- Schützen Sie das Gerät vor Frost und Trockenlaufen.

- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

- Das Öffnen des Gerätes ist von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

- Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer

Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen.

- Wenn Sie mit Reinigungsmittel in Kontakt kommen, spülen Sie mit reichlich reinem Wasser.

- Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

- Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Maschinensicherheit. Verwenden Sie nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen.

- Verwenden Sie zur Sicherstellung der Maschinensicherheit nur Original-Ersatzteile vom Hersteller oder vom Hersteller freigegebene Ersatzteile.

- Wenn Sie mit Reinigungsmittel in Kontakt kommen, spülen Sie mit reichlich reinem Wasser. - Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. - Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Maschinensicherheit. Verwenden Sie nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen. - Verwenden Sie zur Sicherstellung der Maschinensicherheit nur Original-Ersatzteile vom Hersteller oder vom Hersteller freigegebene Ersatzteile.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verlet- zungen durch elektri- schen Schlag:

- Bei Verwendung einer Verlängerungsleitung müssen Stecker und Kupplung wasserdicht sein.

Ungeeignete Verlängerungsleitungen können gefährlich sein. Es besteht die Gefahr von Personenschäden durch elektrischen Schlag.

- Schützen Sie die elektrischen Steckverbindungen vor Nässe.

- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.

- Ächten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Der Netzanschluss muss von einem erfahrenen Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

- Prüfen Sie vor jedem Gebrauch Gerät, Kabel und Stecker auf Beschädigungen.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Benützen Sie das Kabel nicht, um den Stecker aus der Steck-dose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

- Tragen oder befestigen Sie das Gerät nicht am Kabel.

- Verwenden Sie nur Verlängerungskabel, die spritzwasserge schützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

- Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.

• Die Verlängerungskabel dürfen keinen geringeren Querschnitt besitzen als 2 x 2,5 mm².

- Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk mit isolierender Sohle.

Inbetriebnahme

Gemäß gültiger Vorschriften darf der Hochdruckreiniger nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

Ein Systemtrenner ist im Fachhandel erhältlich.

- Verwenden Sie einen handelsüblichen Gartenschlauch für den Wasserzulauf und achten Sie auf eine ausreichende Länge.

Aufstellen

- Schieben Sie den Halter für Reinigungsmittelbehälter / Netzkabel (16) in die Aufnahme an der Geräteseite.

- Schieben Sie die Halter für das Strahlrohr (14) an der Rückseite in die Aufnahmen.

DE AT CH

• Schieben Sie die Halter für den Hochdruckschlauch (9) in die Aufnahmen an der Rückseite.
• Schieben Sie den Halter für die Spritzpistole (5) in die Aufnahme an der Frontseite.
• Entnehmen Sie die Düsenreinigungsnadel (6) der hinteren Ausklappseite der Anleitung und schieben Sie diese in die Aufnahme am Halter für die Spritzpistole (5).
• Verschrauben Sie den Hochdruckanschluss Geräteseite (1) mit dem Hochdruckanschluss (7) am Gerät.
• Stecken Sie den Hochdruckanschluss Pistolenseite (18) in die Spritzpistole (4) ein.
• Stellen Sie mit einem Schnellanschluss für die Wasserversorgung einen Wasserzulauf am Wasseranschluss mit Siebeinsatz (A 10) her.

C

- Verbinden Sie durch Einstecken und Eindrehen das Strahlrohr (2) mit der Spritzpistole (4).

- Ist das Strahlrohr (2) montiert, verbinden Sie wahlweise die einstellbare Flachstrahldüse (11) oder die Hochdruckdüse (12) durch Einschrauben mit dem Strahlrohr (2).

- Der Reinigungsmittelbehälter mit Düse (15) wird direkt mit der Spritzpistole (4) durch Eindrehen verbunden.

Bei Verwendung des Reinigungsmittelbehälters mit Düse ist lediglich Reinigungsmittel in den Behälter einzufüllen. Es wird automatisch angesaugt.

Durch Drehen der Düsenspitze der Flachstrahldüse (11) nach links können Sie die Breite des Strahls vergrößern. Durch Drehen der Düsenspitze nach rechts können Sie die Breite des Strahls verringern.

Netzanschluss

Der von Ihnen erworbene Hochdruckreiniger ist bereits mit einem Netzstecker versehen. Der Hochdruckreiniger ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V \~ 50 Hz.

i

Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.

• Stellen Sie sicher, dass der Hochdruckreiniger am Ein-/Ausschalter (A 17) ausgeschaltet ist.
• Stecken Sie den Netzstecker in die Steckdose.

Betrieb

• Beachten Sie die Vorschriften zur Verwendung eines Systemtrenners.
• Öffnen Sie den Wasserhahn vollständig.

!

Betreiben Sie den Hochdruckreiniger nicht mit geschlossenem Wasserhahn. Ein Trockenlauf führt zu einer Beschädigung des Gerätes.

!

Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für einen sicheren Stand und halten Sie die Spritzpistole (A 4) gut fest. Sie können sonst sich oder andere Personen verletzen.

• Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (A 17) ein. Der Hochdruckreiniger schaltet sich kurz ein, um Druck aufzubauen.
• Drücken Sie den Einschalthebel der Spritzpistole (A 4). Das Gerät schaltet ein.

Das Loslassen des Einschalthebels bewirkt ein Abschalten des Gerätes. Der Hochdruck im System bleibt erhalten.

- Sie können den Einschalthebel der Spritzpistole (4) durch Drücken des Verriegelungshebel (19) wahlweise verriegeln oder entriegeln.

Durch das Verriegeln des Einschalthebels verhindern Sie einen unbeabsichtigten Start des Gerätes.

verriegelt

offen

Bei Undichtigkeiten im Wassersystem schalten Sie das Gerät sofort am Ein-/Ausschalter (17) aus und trennen Sie das Gerät an der Netzanschlussleitung (8) vom Netz. Es besteht Gefahr durch elektrischen Schlag! Beginnen Sie erneut mit dem Herstellen der Wasseranschlüsse (siehe „Inbetriebnahme-Aufstellen“).

Wenn sich noch Luft im Gerät befindet, bitte wie folgt vorgehen:

Zuleitungsschlauch entlüften:

1. Entfernen Sie den Schnellanschluss für Gartenschlauchadapter am Wasseranschluss (10) und öffnen Sie den Wasserhahn, bis Wasser blasenfrei austritt.
2. Schließen Sie den Wasserhahn.
3. Verbinden Sie den Zuleitungsschlauch mit Hilfe des Schnellanschlusses für Gartenschlauchadapter mit dem Wasseranschluss (10) am Gerät.
4. Öffnen Sie den Wasserhahn vollständig.

Gerät entlüften:

1. Schalten Sie das Gerät am Ein-/Ausschalter (17) ein, bis Druck aufgebaut ist.
2. Schalten Sie das Gerät am Ein-/Ausschalter (17) aus.
3. Drücken Sie den Einschalthebel der Spritzpistole (4), bis sich der Druck abgebaut hat.
4. Wiederholen Sie den Vorgang 5. bis 7. bitte einige Male, bis sich keine Luft mehr im Gerät befindet.

Betrieb unterbrechen

• Lassen Sie den Einschalthebel der Spritzpistole (A 4) los.
• Schalten Sie bei längeren Arbeitspau- sen den Ein-/Ausschalter ( A 17) aus.

Betrieb beenden

• Nach Arbeiten mit Reinigungsmitteln das Gerät mit klarem Wasser laufen lassen, um das Reinigungsmittel restlos aus den Leitungen zu spülen.
• Lassen Sie den Einschalthebel der Spritzpistole (A 4) los.

DE AT CH

• Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (A 17) aus.
• Schließen Sie den Wasserhahn.
- Ziehen Sie den Einschalthebel der Spritzpistole (A 4), um den vorhandenen Druck im System abzubauen.
- Ziehen Sie den Netzstecker und wickeln Sie das Netzkabel auf.
- Trennen Sie den Hochdruckreiniger von der Wasserversorgung.

Verwendung von Reinigungsmitteln

Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen.

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Reinigung

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungsbzw. Lösungsmittel.

• Halten Sie die Lüftungsschlitze sauber und frei.
• Reinigen Sie das Gerät mit einer weichen Bürste oder einem leicht feuchtem Tuch.
• Sollte eine der Düsen am Strahlrohr (A 11/12) verstopft sein, können Sie mit der Düsenreinigungsnadel (A 6) den Fremdkörper in der Düse entfernen.

Entfernen Sie gelegentlich den Wasseranschluss mit Siebeinsatz (10) und reinigen Sie den Siebeinsatz.

Wartung

Der Hochdruckreiniger ist wartungsfrei.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Lagerung

- Entleeren Sie den Hochdruckreiniger vollständig von Wasser. Entfernen Sie hierzu den Hochdruckanschluss Geräteseite (A 1) und trennen Sie das Gerät von der Wasserversorgung. Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (A 17) für maximal 1 Minute ein, bis kein Wasser mehr am Hochdruckanschluss (A 7) austritt. Schalten Sie das Gerät aus.

• Wickeln Sie das Nezkabel auf.
• Lagern Sie alle Aufsätze (11/12) stehend, mit der Anschlussseite nach unten.
• Der Hochdruckreiniger und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind.
• Bewahren Sie den Hochdruckreiniger und das Zubehör in einem frostsicheren Raum auf.
• Benutzen Sie zum Transport oder zum Wegräumen des Gerätes ausschließlich den Transportgriff.
• Lagern Sie das Gerät ausschließlich in waagerechter Position, damit es vor jeglicher Beschädigung geschützt ist.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung Ihrer defekten eingeschickten Geräte führen wir kostenlos durch

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 285109) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 285109

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 285109

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 285109

Importeur

Bitte beachten Sie, dass die folgende

Anschrift keine Serviceanschrift ist. Kon-

taktieren Sie zunächst das oben genannte

Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Deutschland

www.grizzly-service.eu

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“). Halten Sie die unten genannten Bestellnummern bereit.

Pos. Bezeichnung ......Bestell-Nr.

A 1/18 Hochdruckschlauch 91104126

A 10 Wasseranschluss ......91097408

A 4 Spritzpistole ......91104125

A 2 Strahlrohr 91096768

A 11 Flachstrahldüse ......91096767

A 12 Hochdruckdüse 91096765

Reinigungsmittel (Universalreiniger) 30990010

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät läuft nicht	Ein-/Ausschalter (A 17) ausgeschaltet	Ein-/Ausschalterstellung überprüfen
	Beschädigte Netzanschlussleitung (A 8)	Netzanschlussleitung (A 8 auf Beschädigung kontrollieren. Gegebenenfalls die Netzanschlussleitung (A 8) von einer Fachkraft ersetzen lassen.
	Fehlerhafte Spannungsversorung	Kontrollieren Sie die elektrische Anlage auf Übereinstimmung mit den Angaben auf dem Typenschild
Gerät fördert kein Wasser	Lufteinschlüsse im Hochdruckreiniger	Gerät einschalten und die Spritzpistole (A 4) betätigen.
		Gerät entlüften laut Punkten 5. bis 8.
Gerät hat keinen Druck	Lufteinschlüsse im Hochdruckreiniger	Schalten Sie das Gerät ohne Hochdruckschlauch an, bis blasenfreies Wasser am Hochdruckanschluss (A 7) austritt
	Leitungsdruckabfall	Kontrollieren Sie die Wasserversorgung
Starke Druck-schwankungen	Hochdruckdüse (A 12) verschmutzt	Spülen Sie die Hochdruckdüse (A 12) mit Wasser.
		Düse mit Düsenreinigungs-nadel (A 6) reinigen.

Content

Introduction ......17

Intendend purpose ......17

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Trouble shooting

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Deutschland

www.grizzly-service.eu

Inhoud

Inleiding 44

Gebruik 44

Technische gegevens ....45

Beschermingsklasse IPX5

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzly-service.eu

Obsah

Úvod....57

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzly-service.eu

Hledání závad

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzly-service.eu

Conteúdo

Introdução ....82

Uso previsto 82

Descrição Geral 83

Volume de fornecimento 83

Vista geral 83

Funcionamento 83

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

IAN 285109

Importador

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemanha

www.grizzly-service.eu

|
Hiermit bestätigen wir, dass der HochdruckreinigerBaureihe PHD 110 A1Seriennummer201703000001 - 201703173000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2000/14/EG • 2006/42/EG • 2005/88/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A11:2014 • EN 60335-2-79:2012 • EN 62233:2008EN 55014-1/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:SchallleistungspegelGarantiert: 91 dB(A)Gemessen: 89 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend AnhangV / 2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 10.04.2017Germany	CEChristian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Düsenreinigungsnadel

Nozzle cleaning pin

GRIZZLY TOOLS GMBH & CO. KG

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information
