NÁVOD K OBSLUZE RP118E Fenton

gramofonu USB, spróbuj sprawdzić ustawienia systemowe lub panel sterowania, aby dostosować ustawienia wejścia audio z panelu sterowania dźwiękiem. Uwaga: Załączone oprogramowanie Audacity ma charakter wyłącznie referencyjny. Więcej informacji i najnowszą wersję oprogramowania można znaleźć na stronie internetowej: http://www.audacity.com20 ČESKY Gratulujeme ke koupi tohoto produktu Audizio. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce. Před použitím přístroje si přečtěte tuto příručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

- Před použitím přístroje se poraďte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normální a po chvíli to zmizí. - Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt. - Neumisťujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše. - Neumisťujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod. - Neumisťujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory. - Jednotka není vhodná pro trvalé používání. - S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu. - Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel. - Nezapojujte a neodpojujte přístroj mokrýma rukama. - Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem. - Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači. - Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti. - Všechny opravy musí provádět pouze kvalifikovaný technik. - Připojte přístroj k uzemněné síťové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A. - Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě. - Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku. - Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí. - Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost. - Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru. - K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka. - Na ovládací prvky netlačte silou. - Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize. - Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie. - Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky. - Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem. - K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem. - Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení. - K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření. - Před odpojením od sítě nebo od jiného zařízení přístroj vypněte. Před přemisťováním přístroje odpojte všechny napájecí i jiné kabely. - Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný! - Síťové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné síťové napětí. - Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách. Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem. Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat. Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku! POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C. Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění. Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této příručce. Power dynamics nemůže nést odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.21 PŘEHLED

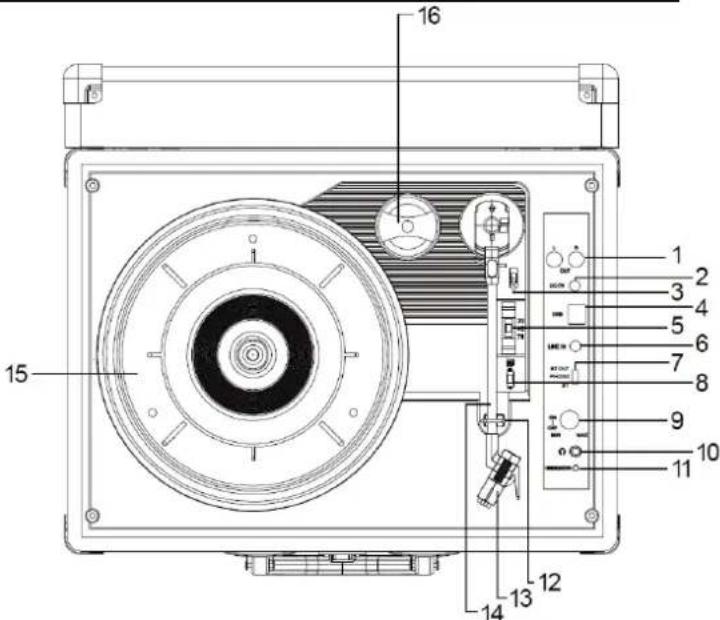

Zvukový signál ze záznamu je veden na tento linkový výstup. K tomuto výstupu můžete připojit například zesilovač nebo přehrávač CD/DVD.

2. Napájecí stejnosměrný port

Slouží k připojení dodaného napájecího adaptéru.

3. Páčka tónovacího ramene

Umožňuje zvedání a spouštění tónového raménka.

Pomocí přiloženého kabelu USB připojte gramofon k počítači. Připojení USB bude přenášet zvuk z gramofonu do počítače.

5. Přepínač 33 / 45 / 78 otáček za minutu

Slouží k nastavení otáček talíře gramofonu.

Do tohoto 3,5mm (1/8") stereofonního linkového vstupu připojte přehrávač CD, digitální přehrávač médií nebo jiný zdroj zvuku.

8. Přepínač Autostop ON/OFF

Tento přepínač zapíná/vypíná funkci automatického zastavení. Je-li zapnuta funkce automatického zastavení, platforma se začne otáčet, jakmile je tónové rameno umístěno nad deskou, a přestane se otáčet, jakmile dosáhne konce desky. Některé vinylové desky se zastaví před koncem nebo se nezastaví po dosažení konce. V takovém případě nastavte možnost Automatické zastavení na hodnotu OFF.

9. Ovládání napájení / hlasitosti

Chcete-li zapnout přehrávač, otáčejte tímto knoflíkem ve směru hodinových ručiček, dokud necvakne. Po zapnutí tímto knoflíkem nastavte hlasitost pro interní reproduktory a sluchátka. Chcete-li přehrávač vypnout, otáčejte tímto knoflíkem proti směru hodinových ručiček, dokud necvakne.

10. Sluchátkový výstup

Konektor 3,5 mm pro připojení sluchátek.

Tento klip na rameno zajišťuje raménko v klidovém stavu nebo v době, kdy se nepoužívá. Klip ramene byl navržen tak, aby zůstal v odemčené poloze nahoře.

13. Kazeta se stylusem

Kazeta obsahující stylus/jehlu. Pokud se gramofon nepoužívá, doporučujeme na stylus nasadit odnímatelný ochranný kryt.

Pevné raménko lze zvedat a spouštět ručně nebo stisknutím páčky pro zvedání/spouštění.

Místo, na které se pokládá gramofonová deska.

16. Adaptér pro 45 otáček za minutu

Tento adaptér umožňuje přehrávat desky s rychlostí 45 otáček za minutu.

1. Připojte přehrávač k napájecímu adaptéru a druhý konec zapojte do elektrické zásuvky.

2. Jemným tahem směrem k přední části přístroje sejměte bílý ochranný kryt jehly.

3. Umístěte na talíř gramofonu vinylovou desku a zvolte požadovanou rychlost (33/45/78 ot./min.) podle

4. Otevřete klip tónového raménka, abyste uvolnili tónové raménko. Jemně pohněte tónovým raménkem

a nasaďte kazetu na požadovanou pozici desky a gramofon začne hrát.

5. Otočením knoflíku ovládání hlasitosti ve směru hodinových ručiček nastavte hlasitost.

Pozn: Pokud je přepínač AUTO STOP ON/OFF zapnutý, deska se po dokončení automaticky zastaví. Pokud je ovladač automatického zastavení vypnut (OFF), nahrávka se po dokončení NEzastaví automaticky. Některé vinylové desky se zastaví před koncem nebo se po dosažení konce nezastaví. V takovém případě nastavte funkci Automatické zastavení na OFF.

Nastavte přepínač (7) do režimu BT. Indikátor LED bude blikat modrou barvou. Zapněte funkci BT na chytrém telefonu nebo jiném zařízení kompatibilním s BT a vyhledejte "Fenton recordplayer". Po spárování bude kontrolka LED nepřetržitě svítit. Nyní můžete přehrávat hudbu ze svého zařízení pomocí gramofonu jako reproduktoru. Toto zařízení je také vybaveno vysílačem BT, což znamená, že je možné přehrávat zvuk z gramofonu prostřednictvím BT například do reproduktoru BT. Poznámka: Pokud je gramofon používán jako reproduktor BT, nelze současně používat všechny ostatní funkce přehrávání.22

PŘIPOJENÍ K POČÍTAČI

Před připojením gramofonu k počítači jej odpojte od mixážního pultu nebo systému Hi-Fi. Přiložený software je aplikace třetí strany, a proto společnost Fenton neřeší žádné dotazy ani problémy týkající se softwaru.

2. Pokud je počítač spuštěn, připojte gramofon. Počítač nyní nainstaluje ovladače.

3. Po instalaci ovladačů nainstalujte software Audacity.

Uživatelé systému Windows: vložte CD nebo si stáhněte nejnovější software z webu http://audacity.sourceforge.net Uživatelé počítačů MAC: stáhněte si nejnovější software z adresy http://audacity.sourceforge.net Instalace Softwaru (PC)

1. Připojte gramofon ke zdroji napájení a propojte port USB na gramofonu s portem USB počítače.

2. Zapněte vypínač na gramofonu.

3. Systém Windows zjistí nové zařízení a oznámí, že je k dispozici k použití.

4. Vložte CD dodané s gramofonem.

5. Spuštěním souboru nainstalujte software Audacity. Po instalaci spusťte program Audacity.

Instalace Softwaru (MAC)

1) Vložte přiložené CD.

2) Otevřete ikonu CD na ploše.

3) Přetáhněte instalační složku Audacity na pevný disk. Doporučujeme složku přesunout do složky "Aplikace".

4) Zobrazí se okno se soubory, které se kopírují.

6) Otevřete program Audacity z místa, kam jste jej přesunuli na pevný disk.

KONFIGURACE SOFTWARU

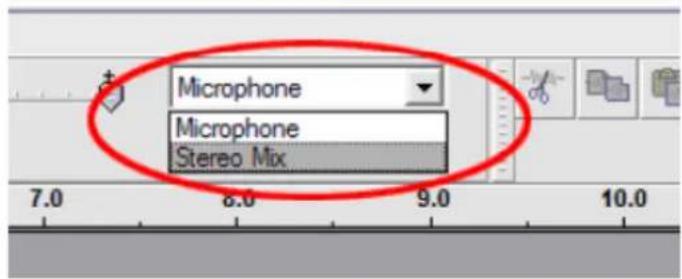

1. Klikněte na položku Mikrofon v rozevírací nabídce a vyberte možnost "Stereo Mix".

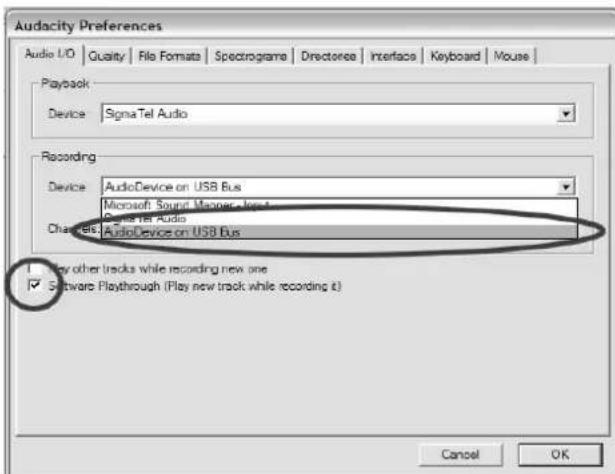

V části "Recording" (Nahrávání) vyberte zvukové zařízení USB, jak je znázorněno na obrázku. Vyberte možnost "Software Playthrough" (Softwarové přehrávání), abyste slyšeli zvuk během nahrávání.

3. Po dokončení výše uvedených nastavení jste připraveni k nahrávání. Pokud máte stále potíže s nalezením USB

gramofonu, zkuste zkontrolovat nastavení systému nebo ovládacího panelu a upravit nastavení zvukového vstupu z ovládacího panelu zvuku. Poznámka: Přiložený software Audacity slouží pouze jako referenční. Další informace a nejnovější verzi softwaru naleznete na webových stránkách: http://www.audacity.com.23
