BEDIENUNGSANLEITUNG RP118E Fenton

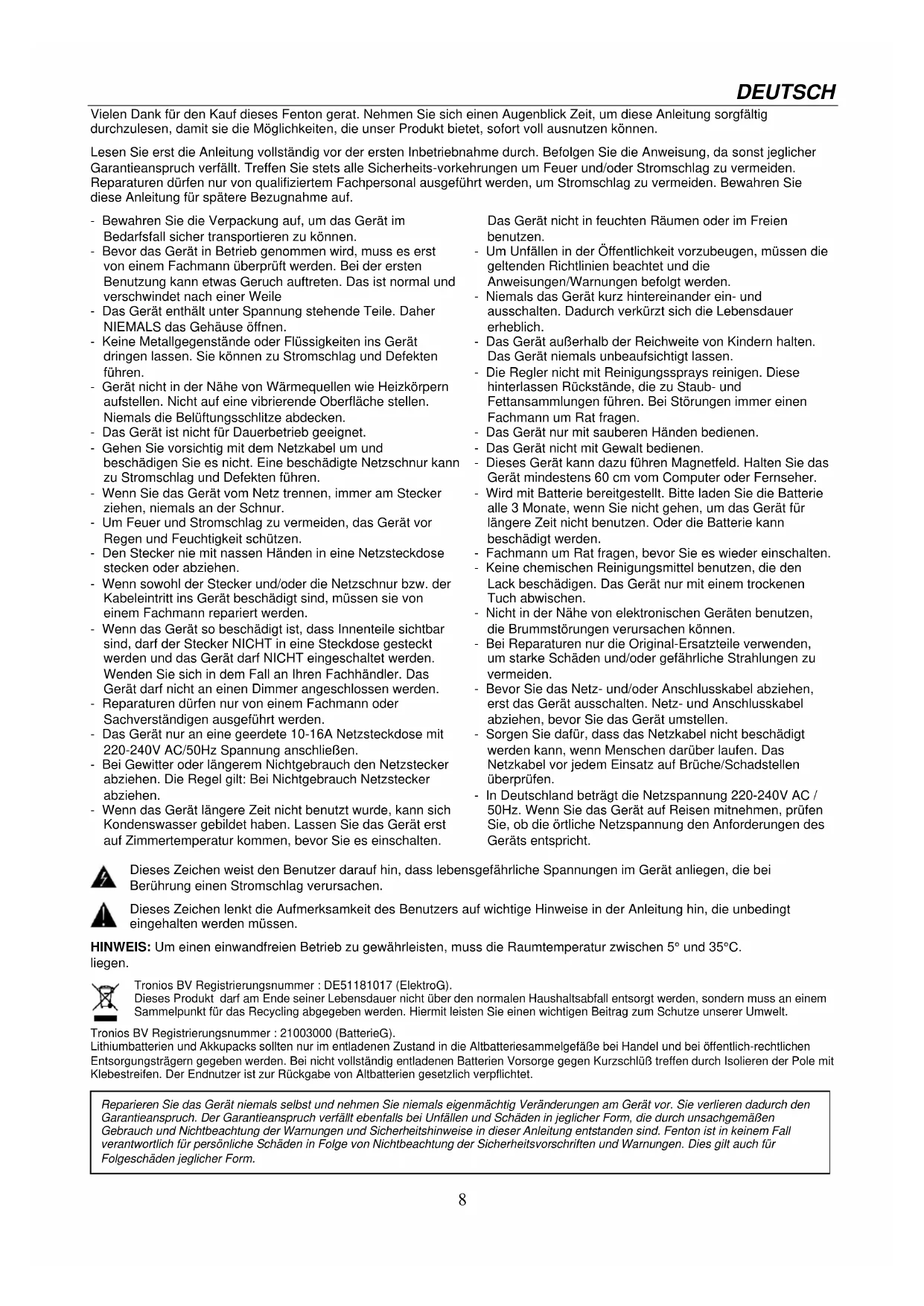

probeer dan uw systeeminstellingen te controleren of de audio-ingangsinstellingen via het geluidspaneel aan te passen. Opmerking: De meegeleverde Audacity software dient slechts ter referentie. Voor meer informatie en actuele updates zie http://www.audacity.com.8 DEUTSCH Vielen Dank für den Kauf dieses Fenton gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf. - Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können. - Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile - Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen. - Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen. - Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken. - Das Gerät ist nicht für Dauerbetrieb geeignet. - Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschnur kann zu Stromschlag und Defekten führen. - Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur. - Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. - Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen. - Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden. - Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden. - Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden. - Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen. - Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen. - Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen. - Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden. - Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich. - Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen. - Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen. - Das Gerät nur mit sauberen Händen bedienen. - Das Gerät nicht mit Gewalt bedienen. - Dieses Gerät kann dazu führen Magnetfeld. Halten Sie das Gerät mindestens 60 cm vom Computer oder Fernseher. - Wird mit Batterie bereitgestellt. Bitte laden Sie die Batterie alle 3 Monate, wenn Sie nicht gehen, um das Gerät für längere Zeit nicht benutzen. Oder die Batterie kann beschädigt werden. - Fachmann um Rat fragen, bevor Sie es wieder einschalten. - Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen. - Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können. - Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden. - Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen. - Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen. - In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht. Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen. Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen. HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen. Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Tronios BV Registrierungsnummer : 21003000 (BatterieG). Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

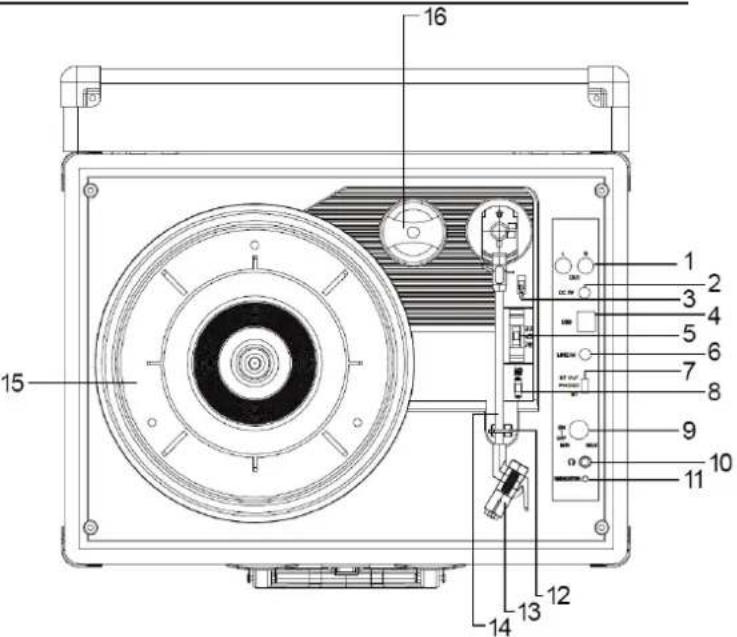

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Fenton ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.9 BEDIENELEMENTEN

Das Tonsignal von der Schallplatte wird an diesen Line- Ausgang geleitet. An diesen Ausgang können Sie z. B. einen Verstärker anschließen.

2. Netzanschluss DC-Anschluss

Zum Anschluss des mitgelieferten Netzadapters.

Ermöglicht das Anheben und Absenken des Tonarms.

Schließen Sie das Gerät mit dem mitgelieferten USB- Kabel am USB-Anschluss eines Computers. Von der USB-Anschluss wird das Audio-Signal von der Plattenspieler nach Ihren Computer gesendet.

5. 33 / 45 / 78 RPM-Schalter

Dient zur Einstellung der Drehzahl des Plattentellers.

Schließen Sie einen CD-Player, einen digitalen Mediaplayer oder eine andere Audioquelle an diesen 3,5 mm (1/8") Stereo-Line-Eingang an.

7. BT-Ausgang / Phono / BT-Schalter

Wählen Sie die BT-Ausgangsfunktion, Phono oder BT- Eingang.

8. Autostop-Schalter ON/OFF

Dieser Schalter schaltet die Autostop-Funktion ein/aus. Wenn die Autostop-Funktion aktiviert ist, beginnt sich der Plattenteller zu drehen, sobald der Tonarm über die Schallplatte gelegt wird, und hört auf zu drehen, wenn er das Ende der Schallplatte erreicht hat. Manche Schallplatten halten vor dem Ende an oder stoppen nicht, wenn das Ende erreicht ist. Stellen Sie in diesem Fall Auto-Stopp auf OFF.

9. Ein/aus / Lautstärkeregler

Um den Plattenspieler einzuschalten, drehen Sie diesen Regler im Uhrzeigersinn, bis er einrastet. Wenn er eingeschaltet ist, können Sie mit diesem Regler die Lautstärke für die internen Lautsprecher und die Kopfhörer einstellen. Um den Plattenspieler auszuschalten, drehen Sie diesen Knopf gegen den Uhrzeigersinn, bis er einrastet.

10. Kopfhörerausgang

3,5-mm-Buchse zum Anschluss Ihrer Kopfhörer.

Diese Armklemme sichert den Tonarm im Ruhezustand oder wenn er nicht benutzt wird. Die Armklemme ist so konzipiert, dass sie im entriegelten Zustand in der oberen Position bleibt.

13. Tonabnehmerkassette

Der Tonabnehmer enthält die Abtastnadel/Nadel. Wenn der Plattenspieler nicht in Gebrauch ist, empfiehlt es sich, die abnehmbare Schutzabdeckung auf die Nadel zu setzen.

Der feststehende Tonarm kann von Hand oder durch Drücken des Hebe-/Senkhebels angehoben und abgesenkt werden.

Stelle zum Auflegen der Schallplatte.

Mit diesem Adapter können Sie 45RPM-Schallplatten abspielen. BETRIEB

1. Verbinden Sie den Plattenspieler mit dem Netzadapter und stecken Sie das andere Ende in eine

2. Entfernen Sie die weiße Nadelschutzabdeckung, indem Sie vorsichtig an der Vorderseite des Geräts

3. Legen Sie eine Schallplatte auf den Plattenteller und wählen Sie die gewünschte Geschwindigkeit

(33/45/78RPM) entsprechend der Platte.

4. Öffnen Sie die Tonarmklammer, um den Tonarm zu lösen. Bewegen Sie den Tonarm vorsichtig und

setzen Sie den Tonabnehmer auf die gewünschte Position der Schallplatte, und der Plattenspieler beginnt zu spielen.

5. Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um die Lautstärke einzustellen.

Beachten Sie: Wenn der AUTO STOP ON/OFF-Schalter auf ON gestellt ist, wird die Schallplatte automatisch angehalten, wenn sie fertig ist. Wenn die automatische Stoppsteuerung ausgeschaltet ist, wird die Schallplatte NICHT automatisch gestoppt, wenn sie zu Ende ist. Manche Schallplatten stoppen vor dem Ende oder halten nicht an, wenn das Ende erreicht ist. Stellen Sie in diesem Fall Auto-Stopp auf OFF. BT-ANSCHLUSS Stellen Sie den Schalter (7) in den BT-Modus. Die LED-Anzeige blinkt in blauer Farbe. Schalten Sie die BT-Funktion auf Ihrem Smartphone oder einem anderen BT-kompatiblen Gerät ein und suchen Sie nach "Fenton recordplayer". Nach dem Pairing leuchtet die LED kontinuierlich. Sie können nun Ihre Musik von Ihrem Gerät abspielen, wobei der Plattenspieler als Lautsprecher dient. Dieses Gerät verfügt auch über einen BT-Sender, d. h. es ist möglich, den Ton vom Plattenspieler über BT z. B. an einen BT-Lautsprecher zu übertragen. Hinweis: Wenn der Plattenspieler als BT-Lautsprecher verwendet wird, können alle anderen Wiedergabefunktionen nicht gleichzeitig genutzt werden.10

VERBINDEN MIT COMPUTER

Bei der mitgelieferten Software handelt es sich um eine Anwendung eines Drittanbieters. Fenton bearbeitet keine Anfragen oder Probleme, die sich auf die Software beziehen.

1. Schalten Sie Ihren Computer ein.

2. Wenn der Computer gestartet ist, schließen Sie den Plattenspieler an. Der Computer installiert die Treiber dann

3. Nachdem die Treiber installiert sind, müssen Sie dann die Audacity-Software installieren.

Windows-Benutzer: Legen Sie die CD ein oder laden Sie sich die neueste Software von der Webseite http://audacity.sourceforge.net herunter. MAC-Benutzer können sich die neueste Software direkt von der Webseite http://audacity.sourceforge.net herunterladen. Installation der Software (PC) 1. Schließen Sie Ihren Plattenspieler an eine Steckdose an und verbinden Sie den USB-Anschluss des Plattenspielers an den USB-Anschluss Ihres Computers an.

2. Schalten Sie den Plattenspieler ein.

3. Das Windows-System wird ein neues Gerät erkennen und Sie darauf hinweisen, dass es verwendet werden kann.

4. Legen Sie die CD ein, die mit Ihrem USB-Plattenspieler mitgeliefert wurde.

5. Führen Sie die Datei aus, um die Audacity-Software zu installieren. Nach der Installation führen Sie das Audacity-Programm aus. Installation der Software (MAC)

1) Legen Sie die mitgelieferte CD ein.

2) Öffnen Sie das CD-Symbol auf dem Desktop.

3) Ziehen Sie den Installationsordner für Audacity auf Ihre Festplatte. Wir empfehlen, dass Sie den Ordner in Ihren Ordner „Applications“ (Anwendungen) verschieben.

4) Es wird ein Fenster geöffnet, das die kopierten Dateien anzeigt.

5) WERFEN Sie die CD AUS.

6) Öffnen Sie „Audacity“ aus dem Ordner, in den Sie das Programm auf Ihrer Festplatte verschoben haben.

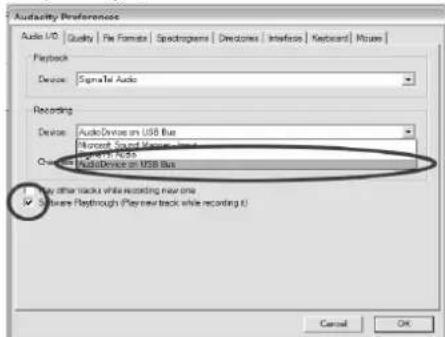

SOFTWAREKONFIGURATION

1. Klicken Sie im Dropdown-Menü auf „Microphone“ und wählen Sie „Stereo Mix“ aus.

2. Wählen Sie das Menü „Edit“ und dann „Preferences“.

Wählen Sie das USB-Audiogerät aus der Auswahl „Recording“ aus, wie dargestellt. Wählen Sie „Software Playthrough“, um den Ton während der Aufnahme zu hören.

3. Nachdem die obigen Einstellungen abgeschlossen sind, können Sie Aufzeichnungen vornehmen.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN /
