RP106W - Plattenspieler Fenton - Kostenlose Bedienungsanleitung

Produkttyp	Vinyl-Plattenspieler
Marke	Fenton
Modell	RP106W
Spannungsversorgung	220-240 V ~ 50 Hz
Abspielgeschwindigkeiten	33 1/3 und 45 U/min
Integrierte Lautsprecher	2 Stereolautsprecher
Kopfhörerausgang	3,5-mm-Klinke
Line-Ausgang	RCA (Stereo)
USB-Anschluss	Typ B (für PC-Verbindung)
Automatischer Stopp	Ja, schaltbar
45-U/min-Adapter	Inklusive
Nadel-Schutz	Abnehmbare Schutzkappe
Armverriegelung	Ja
LED-Anzeige	Ja, Betriebsanzeige
Inklusive Software	Audacity (CD oder Download)
Pflege und Reinigung	Trockenes Tuch, keine Chemikalien
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Originalteile verwenden, Fachmann hinzuziehen
Garantie	Unter der Bedingung der Einhaltung der Anweisungen

Häufig gestellte Fragen - RP106W Fenton

Wie schließe ich den Plattenspieler an einen Computer an?

Verwenden Sie das mitgelieferte USB-Kabel. Schließen Sie den USB-Anschluss des Plattenspielers an einen USB-Anschluss des Computers an. Schalten Sie den Plattenspieler ein, der Computer installiert die Treiber automatisch. Installieren Sie dann die Software Audacity von der CD oder der offiziellen Website.

Warum dreht sich meine Schallplatte nicht?

Überprüfen Sie, ob der Plattenspieler angeschlossen und eingeschaltet ist. Stellen Sie sicher, dass der Tonarm entriegelt und auf die Platte gesetzt ist. Wenn der automatische Stopp aktiviert ist, beginnt sich der Plattenteller zu drehen, sobald der Tonarm positioniert ist. Überprüfen Sie auch die Geschwindigkeitsauswahl.

Wie funktioniert der automatische Stopp?

Der Schalter AUTO STOP aktiviert oder deaktiviert den automatischen Stopp. Wenn er auf ON steht, stoppt die Wiedergabe automatisch am Ende der Platte. Manche Platten lösen den Stopp möglicherweise nicht aus; in diesem Fall auf OFF stellen.

Wie reinige ich die Nadel?

Verwenden Sie eine antistatische Bürste oder ein weiches Tuch. Keine Chemikalien verwenden. Schützen Sie die Nadel mit der abnehmbaren Schutzkappe, wenn der Plattenspieler nicht benutzt wird.

Kann ich 45-U/min-Schallplatten verwenden?

Ja, verwenden Sie den mitgelieferten 45-U/min-Adapter für Platten mit großem Mittelloch. Wählen Sie die Geschwindigkeit 45 U/min.

Der Plattenspieler gibt keinen Ton von sich, was tun?

Überprüfen Sie die Lautstärke (Power/Volume-Knopf). Stellen Sie sicher, dass die Lautsprecher nicht stummgeschaltet sind. Wenn Sie den Line-Ausgang verwenden, schließen Sie ihn an einen Verstärker an. Überprüfen Sie auch, ob die Platte in gutem Zustand ist.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Power/Volume-Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Die Lautstärke regelt die internen Lautsprecher und den Kopfhörer.

Wie ersetze ich die Nadel?

Die Nadel (Tonabnehmer) sollte von einem Fachmann ausgetauscht werden. Verwenden Sie Originalteile. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Der automatische Stopp funktioniert nicht richtig, was tun?

Manche Schallplatten können unregelmäßige Endungen haben. Stellen Sie den Schalter AUTO STOP auf OFF, um die Wiedergabe manuell fortzusetzen. Überprüfen Sie andernfalls, ob die Platte verzogen ist.

Kann ich externe Lautsprecher anschließen?

Ja, verwenden Sie den Line-Ausgang (RCA), um einen Verstärker oder aktive Lautsprecher anzuschließen. Der Line-Ausgang liefert das Audiosignal der Platte.

BEDIENUNGSANLEITUNG RP106W Fenton

14. Stof-Beschermkap

15. USB-ingang

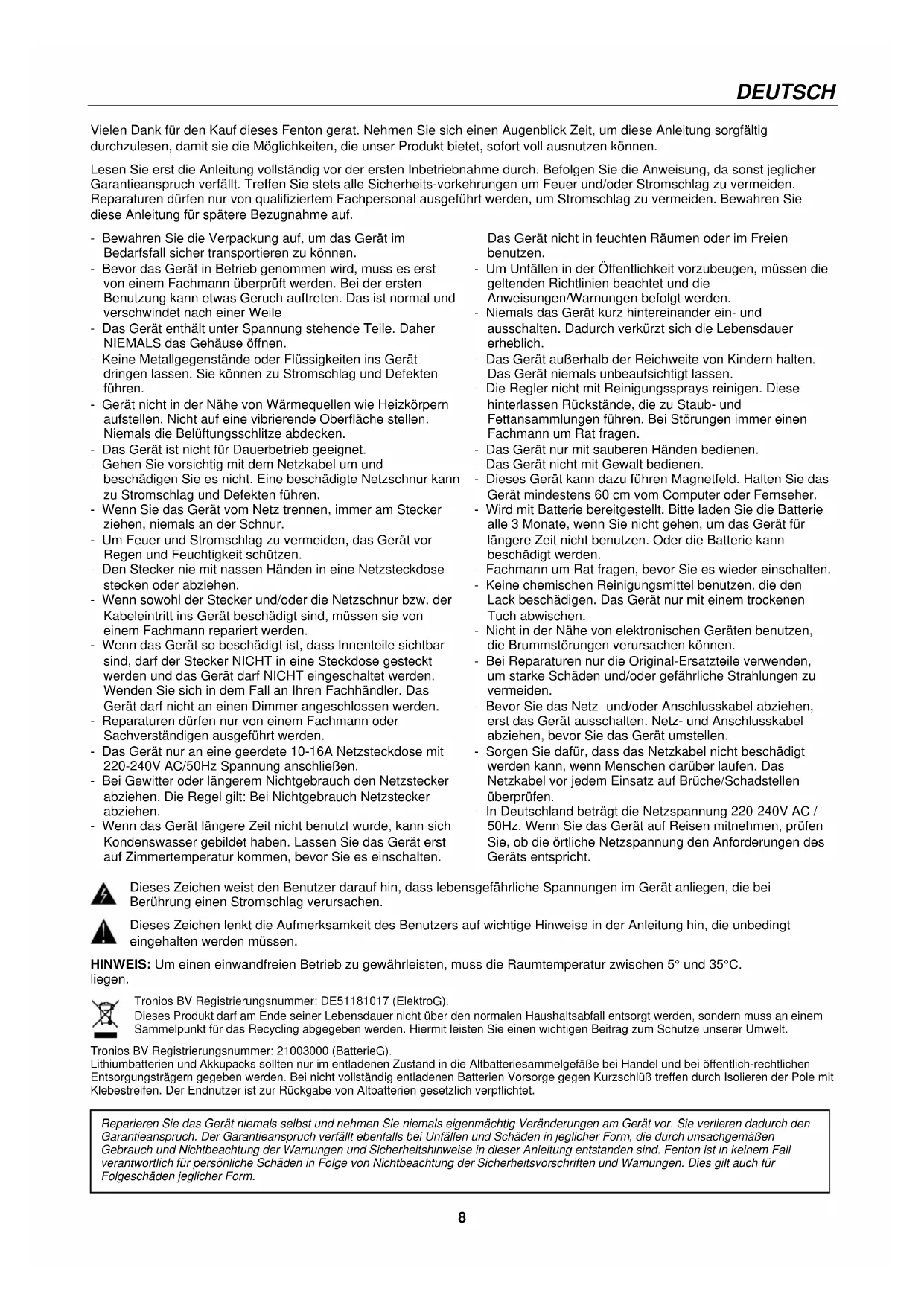

Vielen Dank für den Kauf these Fenton gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Mochlichkeiten, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüfungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerätarf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warningsbefolgrt werden.
• Niemals das Gerät kurz hinterinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät nimals unbeaufsichtigt setzen.
  Die Regler nicht mit Reinigungssprays reinigen. These hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit sauberen Handen bedieten.
• Das Gerät nicht mit Gewalt bedieten.
• Dieses Gerät kann dazu führen Magnetfeld. Halten Sie das Gerät mindestens 60 cm vom Computer oder Fernseher.
• Wird mit Batterie bereitgestellt.itte laden Sie die Batterie alle 3 Monate, wenn Sie nicht gehen, um das Gerat fur langere Zeit nicht benutzen. Oder die Batterie kann beschadigt werden.
• Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dazu, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prufen Sie, ob die ortliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ liegen.

Tronios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer: 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbateriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungsstragem gegeben werden. Bei nicht vollständig entladen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endutzer ist zur Rückgabe von Altlbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch vertellt ebenfalls bei Unfälle und Schäden in jeglicher Form, die durch unsachgemäßigen Gebraucht und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Fenton ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

1. Tonarm-Hebel

Der feste Tonarm kann durch den Hebel angehoben und abgesenkt wird.

2. Auto-Stop-Schalter

Wenn der automatische Stopp aktiviert ist, beginnnt sich die Plattform zu drehen, sobald der Tonarm über die Aufnahme gelegt wird und stoppt die Drehung, wenn sie das Ende der Aufnahme erreicht hat. Einige Vinylplatten stoppen vor dem Ende. Stellen Sie in dieserm Fall Autostop auf OFF.

3. Tonarm-Klammer

These speziell entwickelte Arm Klammer sichert den Tonarm in Ruhe oder, wenn sie nicht in Gebrauch ist.

4. Drehzahl-Schalter 33/45 rpm

Schalter, um die Geschwindigkeit des Plattenspielers zu regulieren.

5. Tonarm

6. Nadelhalter

Wenn der Plattenspieler nicht in Gebrauch ist, wird empfohlen die abnehmbare Schutzabdeckung auf die Nadel zu setzen.

7. Adapter 45-rpm-Platten

Haben Sie Schallplatten, die mit 45rpm abgespielt werden müssen, erhnen Sie den Adapter aus seiner Halterung auf der Oberseite des Plattenspielers und platzierenihn auf der Spindel.

8. Plattenteller

Platzieren Sie eine Schallplatte auf dem Plattenteller.

9. Achse

10. Lautstärkeregler

Anpassen der Lautstärkte eingebauten Laufsprecher und Kopfhörer.

11. Kopfhorer

3.5mm Kopfhörer-Anschluss.

12. LED Power-Anzeige

13. Laatsprecher

Integrierte Stereo-Lautsprecher.

14. Abdeckhaube

15. USB-Anschluss

Schlieben Sie das Gerät mit dem mitgelieferten USB-Kabel am USB-Anschluss eines Computers. Von der USB-Anschluss wird das Audio-Signal von der Plattenspieler nach Ihr Computer gesendet.

16. Line-Ausgang

Das Tonsignal von Langspielplatten wird an diesen Line-Ausgang geleitet. Verbinden Sie these Signal mit dem Line-Eingang eines Verstärkers oder dem Line-Eingang eines CD/DVD-Players.

BENUTZING

1. Schlieben Sie den Plattenspieler mit dem mitgelieferten Netzteil in eine Steckdose.
2. Entfernen Sie die weiße Nadelschutzabdeckung, indem Sie vorsichtig an der Vorderseite des Gerätsziehen.
3. Legen Sie eine Schallplatte auf den Plattenteller und wahlen Sie die gewünschte Geschwindigkeit (33/45 RPM) entsprechend der Platte.
4. Offnen Sie die Tonarmklammer, um den Tonarm zu losen. Bewegen Sie vorsichtig den Tonarm und setzen Sie den Tonabnehmer auf die gewünschte Position der Schallplatte, und der Plattenspieler beginnnt zu playen.
5. Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um die Lautstärke einzustellen.

HINWEIS: Wenn der AUTO STOP ON/OFF-Schalter auf ON gestellt ist, wird die Aufnahme automatisch gestopt, wenn sie beendet ist. Wenn der Schalter AUTO STOP auf OFF gestellt ist, stoppt die Schallplatte NICTT automatisch, wenn sie fertig ist.

Die AUTO STOP-Funktion gilt fur die meisten 33-RPM-Schallplatten. Bei einigen wenigen Schallplatten stoppt sie noch, wenn sie das Ende noch nicht erreicht hat (in thisem Fall den AUTO STOP-Schalter auf OFF stellen und die Wiedergabe fortsetzen), oder sie stoppt nicht, wenn sie das Ende erreicht hat, wenn AUTO STOP auf ON staat.

VERBINDEN MIT COMPUTER

Be der mitgelieferten Software handelt es sich um eine Anwendung eines Drittanbieters. Fenton bearbeitet keine Anfragen oder Probleme, die sich auf die Software beziehen.

1. Schalten Sie ihren Computer ein.
2. Wenn der Computer gestartet wird, schlieben Sie den Plattenspieler an. Der Computer installiert die Treiber dann automatisch.
3. Nachdem die Treiber installiert sind, müssen Sie dann die Audacity-Software installieren.

Windows-Benutzer: Legen Sie die CD ein oder laden Sie sich die neueste Software von der Website http://audacity.sourceforge.net herunter.

MAC-Benutzer konnen sich die neuste Software direkt von der Website http://audacity.sourceforge.net herunterladen.

Installation der Software (PC)

1. SchlieBen Sie Ihren Plattenspieler an eine Steckdose an und verbinden Sie den USB-Anschluss des Plattenspielers an den USB-Anschluss Ihres Computers an.
2. Schalten Sie den Plattenspieler ein.
3. Das Windows-System wird ein neuen Gerät erkennen und Sie darauf hinweisen, dass es verwendet werden kann.
4. Legen Sie die CD ein, die mit Ihr dem USB-Plattenspieler mitgeliefert wurde.
5. Führn Sie die Datei aus, um die Audacity-Software zu installieren. Nach der Installation führen Sie das Audacity-Programm aus.

Installation der Software (MAC)

1) Legen Sie die mitgelieferte CD ein.
2) Offnen Sie das CD-Symbol auf dem Desktop.
3) Ziehen Sie den Installationsordner für Audacity auf ihre Festplatte. Wir empfehlen, dass Sie den Ordner in ihren Ordner „Applications" (Anwendungen) verschiben.
4) Es wird ein Fenster geöffnet, das die kopierten Dateien anzeigt.
5) WERFEN Sie die CD AUS.
6) Offnen Sie "Audacity" aus dem Ordner, in den Sie das Programm auf Ihrer Festplatte verschoben haben.

SOFTWAREKONFIGURATION

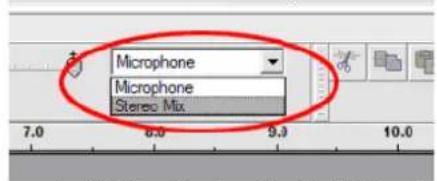

1. Klichen Sie im ↓Dropmn-Menu auf „Microphone" und wahlen Sie „Stereo Mix" aus.

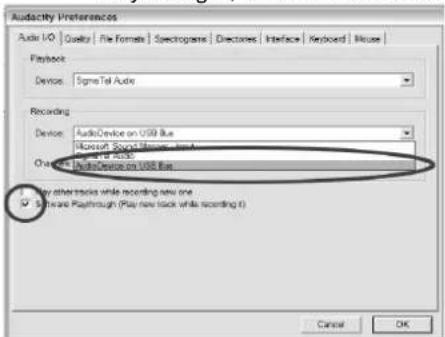

1. Wahlen Sie das Menu „Edit“ und dann „Preferences“

Wahlen Sie das USB-Audiogerät aus der Auswahl „Recording“ aus, wie dargestellt. Wahlen Sie „Software Playthrough“, um den Ton während der Aufnahme zu horen.

1. Nachdem die obigen Einstellungen abgeschlossen sind, konnen Sie Aufzeinungen vornehmen.

Sollten Sie weiterhin Schwierigkeiten haben, den USB-Plattenspieler zu finden, versuchen Sie ihre Systemeinstellungen oder die Systemsteuerung zu prufen, sodass die Audio Eingangseinstellungen über das Audio-Kontrollfeld angepasst werden können.

Hinweis: Die beigefügte Audacity-Software dient nur als Referenz. Weitere Informationen und aktuelle Updates http://www.audacity.com
