Tipo de producto	Tocadiscos de vinilo
Marca	Fenton
Modelo	RP106W
Alimentación	220-240 V ~ 50 Hz
Velocidades de lectura	33 1/3 y 45 rpm
Altavoces integrados	2 altavoces estéreo
Salida de auriculares	Jack de 3,5 mm
Salida de línea	RCA (estéreo)
Puerto USB	Tipo B (para conexión a PC)
Parada automática	Sí, conmutable
Adaptador para 45 rpm	Incluido
Protección de aguja	Capuchón desmontable
Bloqueo del brazo	Sí
Indicador LED	Sí, de alimentación
Software incluido	Audacity (CD o descarga)
Mantenimiento y limpieza	Paño seco, sin productos químicos
Seguridad	No abrir la carcasa, evitar la humedad
Piezas de repuesto y reparabilidad	Utilizar piezas originales, llamar a un técnico
Garantía	Sujeto al cumplimiento de las instrucciones

Preguntas frecuentes - RP106W Fenton

¿Cómo conectar el tocadiscos a un ordenador?

Utilice el cable USB incluido. Conecte el puerto USB del tocadiscos a un puerto USB del ordenador. Encienda el tocadiscos, el ordenador instalará los controladores automáticamente. Luego instale el software Audacity desde el CD o el sitio oficial.

¿Por qué mi disco no gira?

Verifique que el tocadiscos esté enchufado y encendido. Asegúrese de que el brazo de lectura esté desbloqueado y colocado sobre el disco. Si la parada automática está activada, el plato comienza a girar cuando el brazo está posicionado. Verifique también la selección de velocidad.

¿Cómo funciona la parada automática?

El interruptor AUTO STOP activa o desactiva la parada automática. Cuando está en ON, la reproducción se detiene automáticamente al final del disco. Algunos discos pueden no activar la parada; en ese caso, póngalo en OFF.

¿Cómo limpiar la aguja?

Use un cepillo antiestático o un paño suave. No use productos químicos. Proteja la aguja con el capuchón desmontable cuando el tocadiscos no esté en uso.

¿Puedo usar discos de 45 rpm?

Sí, use el adaptador para 45 rpm incluido para discos con agujero central grande. Seleccione la velocidad de 45 rpm.

El tocadiscos no emite sonido, ¿qué hacer?

Verifique el volumen (botón Power/Volume). Asegúrese de que los altavoces no estén en silencio. Si usa la salida de línea, conéctela a un amplificador. Verifique también que el disco esté en buen estado.

¿Cómo ajustar el volumen?

Gire el botón Power/Volume en el sentido de las agujas del reloj para aumentar el volumen, en sentido contrario para disminuirlo. El volumen controla los altavoces internos y los auriculares.

¿Cómo reemplazar la aguja?

La aguja (cápsula) debe ser reemplazada por un técnico especializado. Use piezas originales. No intente repararla usted mismo.

La parada automática no funciona correctamente, ¿qué hacer?

Algunos discos de vinilo pueden tener acabados irregulares. Ponga el interruptor AUTO STOP en OFF para continuar la reproducción manualmente. De lo contrario, verifique que el disco no esté deformado.

¿Puedo conectar altavoces externos?

Sí, use la salida de línea (RCA) para conectar un amplificador o altavoces activos. La salida de línea entrega la señal de audio del disco.

MANUAL DE USUARIO RP106W Fenton

Felicitaciones a la compra de este producto Fenton. Por favor lea atentamente este manual antes de usar el aparato para disfurutar al completo de sus prestaciones.

Seguir las instruetiones le permitted no invalidate la garantía. Tome todas las precauiones paraatar que se produzca fuego o una descarga electrica. Las reparaciones solo debenelligence a cabo por技术和ricados para evitar descargas elctricas.
Guarde el manual para futuras consultas.

sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas queloveran voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetivos metalicos o vierta liquidos dentro del aparato Podría producir descargas electricas y fallos en el funciona.
• No Coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No Coloque el aparato en superficies vibratorias. No tape los agujeros de ventilacion.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentacion y no lo dañe. Un dano o defecto en el cable de alimentacion可以选择 producir una descarga electrica o fallo en el funciona.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentacion está danados, necessities reemplazarse por un technician有幸ido.
• Si el aparato está dañado de modo que pueda verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evaporar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben落户 a cabo exclusively por技术和 calidadlos.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconectelo de la toma de corriente. La regla es: Desconectelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo pueda producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilise el aparato en ambientes humedes o en el exterior.
- Para prevenir accidentes en las entreprises, deben seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilise sprays limpiadores para limiar los interruptores. Los residuos de这些 sprays producen depositos de polvo y-grasa. En caso de mal funciona, siempre consulte a un profesional.
- No fuercelos controles.
- Si el aparato se ha caido, siempre haga que lo verifie un的技术icoequalificado antes de encenderlootra vez.
- NO utilise produits químicos para limiar el aparato.
Danan el barniz. Tan solo limpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueda producir interferencias.
- Solo utilise recambios originales para las reparaciones, de除外 modo peuvent producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otheros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no pueda dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay días o defectos.
- El voltaje de funciona amiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del País es el adecuado para este aparato.
- Guarde el embalaje original para poder transporte el aparato en conditiones seguras.

Esta postal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga electrica.

Esta signal adviente al usuario de que elmanual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurar de que el aparato funciona correctamente, deben usarse en ambientes a una temperatura de entre 5^ / 41^ y 35^ / 95^ .

Los productos electricos no peuvent tirarse a la basura normal. Por favor lve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las specifications son generales. Los values actualesuenvarid deuna unidadaotra.Las specificationsuenvariarsin previoaviso.

Nunca intente reparar usted本身就是 equipo.Esta Manipulacion anulara la garantia.No realice cambios en la unidad. esta manipulacion anulara la garantia. esta garantia no es aplicable en caso de accidente o daños occasionados por uso indebido del aparato o mal uso del mesmo.Fenton no se hace responsable de daños personales causados por el no seguido de las normas e instrucciones de este manual. Este es aplicable también a los daños deequalquier tipo.

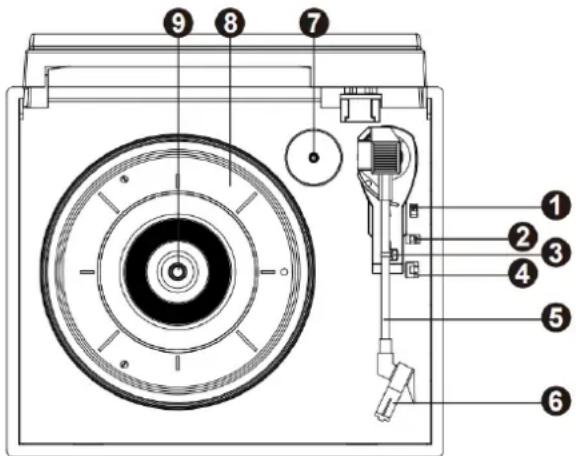

1. Brazo

El brazo fijo se pueda levantar y bajar a mano, o presionando la palanca elevar / bajar.

2. Interruptor Autostop ON/OFF

Este interruptor activa o desactiva la parada automática. Cuando la parada automática está activada, la plataforma comenzará a girar tan pronto como el brazo de tono se colque sobre la grabación ydeferá de girar cuando haya llegado al final de la grabación. Algunos discos de vinilo se detienen antes del final o no se detienen cuando se lega al final. En este caso, ajuste Autostop a OFF.

3. Clip de brazo

Esta pinza de brazo especiallye diseñada asegura el brazo cuando está en reposo o cuando no está en uso. El clip de brazo ha sido disnéado para permanecer en la posición de arriba cuando está desbloqueado.

4. Interruptor 33/45 RPM

Este interruptor controla las RPM del Plato giratorio.

5. Brazo

6. Capsula

Cuando el Plato giratorio no está en uso, es recommendable colocar la cubierta de proteccion extraible en la capsaula.

7. 45RPM Adaptador

Este adaptador le permite reproducir discos de 45RPM.

8. Plato

Ponga su disco de viniloquiry.

9. Eje

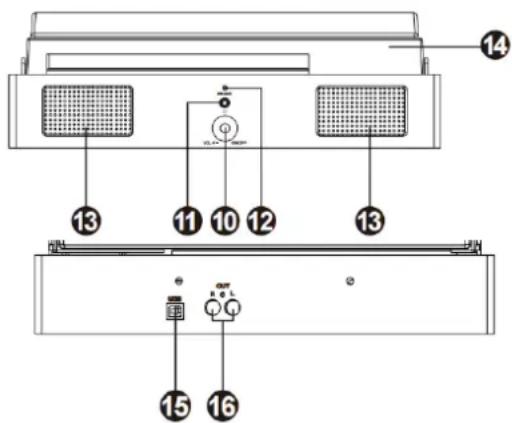

10. Control Power y Volumen

Para encender el Plato, gire este botón en el sentido de las agujas del reloj hasta que hagablick. Cuando esté encendido, utilise este mando paraaabstar el volumen de los altavoces y auriculares internos. Para apagar el reproductor de discos, gire este botón en sentido contrario a las agujas del reloj hasta que hagablick.

11. Auriculares

Conector de auriculares de 3,5 mm.

12. LED de Alimentación

13. Altavoces

Altavoces estereo integrados.

14. Tapa de Polvo

15. Puerto USB

Utilice el cable USB incluido para conectar el Plato giratorio a su computadora. La connexion USB enviará audio a su computadora.

16. Salida Linea

La senal de sonido del disco de larga duracion se envia a esta calidad de linea. Conecte thisenai a la entrada de linea de un amplificador o a la entrada de linea de un reproductor de CD/DVD.

OPERACION

1. Conecte el reproductor de discos con el adaptador de corriente y conecte el other extremo a una toma de corriente de pared.
2. Retire la cubierta protectora blanca de la aguja tirando suavamente hacía la parte delantera de la unidad por primera vez
3. Coloque un disco de vinilo en el Plato giratorio y seleccione la velocidad deseada (33/45RPM) segun el registrar.
4. Abra la abrazadora del brazo para liberarlo. Mueva suavamente el brazo y colque la agua en la posicion deseada del disco y el tocadiscos empezará a sonar.
5. Gire la perilla de control de volumen en sentido horario para ajustar el volumen.
6. Para un mejor rendimiento y mantenimiento del producto, desenchufe el Plato giratorio cuando no está en uso.

Note: Si el interruptor ON/OFF de AUTO STOP está activado, la grabación se detendra automatistically al terminar. Si el control de parada automática está apagado, el disco NO se detendra automatistically cuando termine.

La función AUTO STOP se aplicá a la mayoría de los discos de vinilo de 33RPM. Sin embargo, para muy poco discos de vinilo, se detendra cuando aún no haya llegado al final (en este caso, gire el interruptor AUTO STOP a la posión OFF y對於 continuerá la reproducción), o no se detendra cuando haya llegado al final cuando AUTO STOP está ON.

CONECTANDO CON EL PC

El software incluido es una aplicacion de tercero y por lo tanto Fenton no maneja ninguna pregunta o problema con respecto al software.

1. Encienda el ordinador
2. Coloque el interruptor principal de alimentacion en la parte posterior del Plato giratorio en la posicion "on"
3. Si la computadora se arranca, conecte el Plato giratorio. El equipo ahora instalará los controladores.
4. Después de instalar los controladores, deben instalar el software Audacity.

Usarios de Windows: inserte el CD o descargue el software más Nuevo via http://audacity.sourceforge.net

Usarios de MAC: descargue el software más Nuevo via http://audacity.sourceforge.net

CONFIGURación DEL SOFTWARE

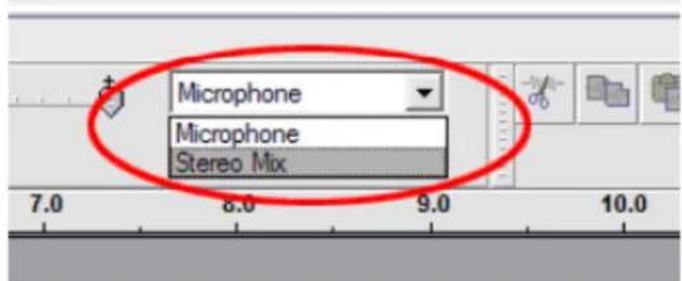

1. Hagablick en Microfono en el menu desplegable y seleccione "Stereo Mix".

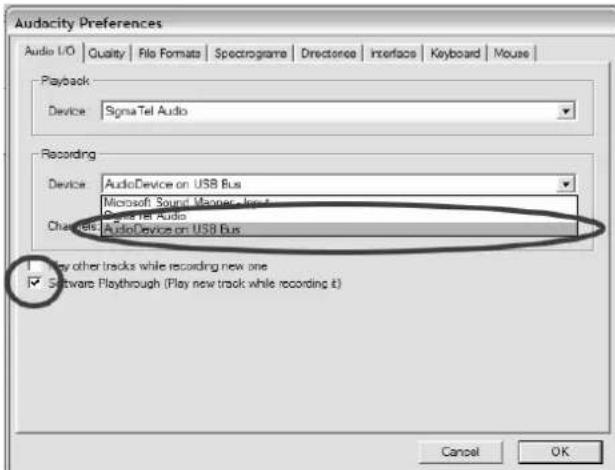

1. Seleccione el menu "Editar" y bajo "Preferencias"

Selección el dispositivo de audio USB en la selección "Grabación" como se muestra. Selección "Reproducción de software" para esrear el audio durante la grabacion.

1. Una vez completeness las configuraciones anteriores, estara listo para la grabacion. Si todas tene dificultades para encontrar el Plato USB, pruebe a comprobar la configuracion del system o el panel de control para ajustar los ajustes de entrada de audio desde el panel de control de sonido.

Note: El software adjunto de Audacity es solo de referencia. Para Obtener más información y la ultima version del software, consulte el Sitio web: http://www.audacity
