RP173 - Platine_disque Fenton - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tocadiscos con radio FM y Bluetooth
Marca	Fenton
Modelo	RP173
Velocidades de reproducción	33, 45 y 78 revoluciones por minuto
Bluetooth	Recepción de audio (emparejamiento con fuente externa)
Radio FM	Sí, banda 88-108 MHz
Salida de audio	RCA (línea) y altavoz integrado
Puerto USB	Sí, para conexión a un ordenador (grabación digital)
Parada automática	Sí, activable/desactivable
Alimentación	Red 220-240 V~ 50 Hz o adaptador 12 V CC
Mantenimiento	Limpiar con un paño seco, evitar productos químicos
Seguridad	No abrir la carcasa, evitar la humedad, desconectar en caso de tormenta
Reparabilidad	Confiar a un técnico autorizado, usar piezas originales
Accesorios incluidos	Cable USB, adaptador de 45 RPM, software Audacity (CD)
Uso continuo	No recomendado
Rango de temperatura de funcionamiento	5°C a 35°C
Tipo de cápsula	De aguja (con protección)
Palanca del brazo	Sí, para levantar/bajar el brazo
Bloqueo del brazo	Sí, para el transporte
Antena FM	Integrada, desplegable

Preguntas frecuentes - RP173 Fenton

¿Cómo encender el tocadiscos?

Gire la perilla de encendido/volumen en el sentido de las agujas del reloj para encender el aparato. La perilla también sirve para ajustar el volumen.

¿Cómo conectar un dispositivo por Bluetooth?

Seleccione el modo BT con el botón de función. El LED BT parpadea en azul. En su dispositivo externo, active el Bluetooth y seleccione 'Fenton recordplayer' para el emparejamiento. Una vez conectado, el LED azul deja de parpadear.

¿Cómo grabar un vinilo en mi ordenador?

Conecte el tocadiscos a su ordenador mediante el cable USB incluido. Encienda el tocadiscos. Instale el software Audacity (incluido en CD o descargable). En Audacity, seleccione el dispositivo de entrada apropiado (Stereo Mix) y comience la grabación.

¿Qué hacer si el disco no gira?

Verifique que el interruptor Autostop esté en ON. Si el brazo no se desplaza sobre el disco, el plato no girará (cuando Autostop está activado). Asegúrese también de que la velocidad (33/45/78) esté seleccionada y que la alimentación esté encendida.

¿Cómo ajustar la parada automática?

Use el interruptor Autostop ON/OFF en la parte trasera del brazo. En ON, el disco se detiene automáticamente al final. En OFF, el plato sigue girando. Ajuste según el tipo de disco.

¿Puedo usar el tocadiscos sin un altavoz externo?

Sí, el tocadiscos dispone de un altavoz integrado para una escucha directa. También puede usar la salida RCA para conectar un sistema de audio externo.

¿Cómo limpiar la aguja y el tocadiscos?

Use un paño seco para limpiar el tocadiscos. Para la aguja, use un cepillo suave o un kit de limpieza especial. Evite cualquier producto químico que pueda dañar los componentes.

¿Por qué el sonido es bajo o inexistente?

Verifique el ajuste del volumen con la perilla de encendido/volumen. Asegúrese de que el selector de modo esté en la fuente correcta (PHONO, BT, FM). Si usa la salida RCA, verifique las conexiones y que el amplificador esté encendido.

¿Cómo cambiar la velocidad de reproducción?

Use el interruptor 33/45/78 RPM ubicado cerca del plato para seleccionar la velocidad correspondiente a su disco. Para discos de 45 RPM, use el adaptador incluido.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente conectado a una toma de corriente funcional (220-240 V). Asegúrese de que el interruptor de red en la parte trasera esté en ON. Si el aparato sigue apagado, contacte a un técnico autorizado.

MANUAL DE USUARIO RP173 Fenton

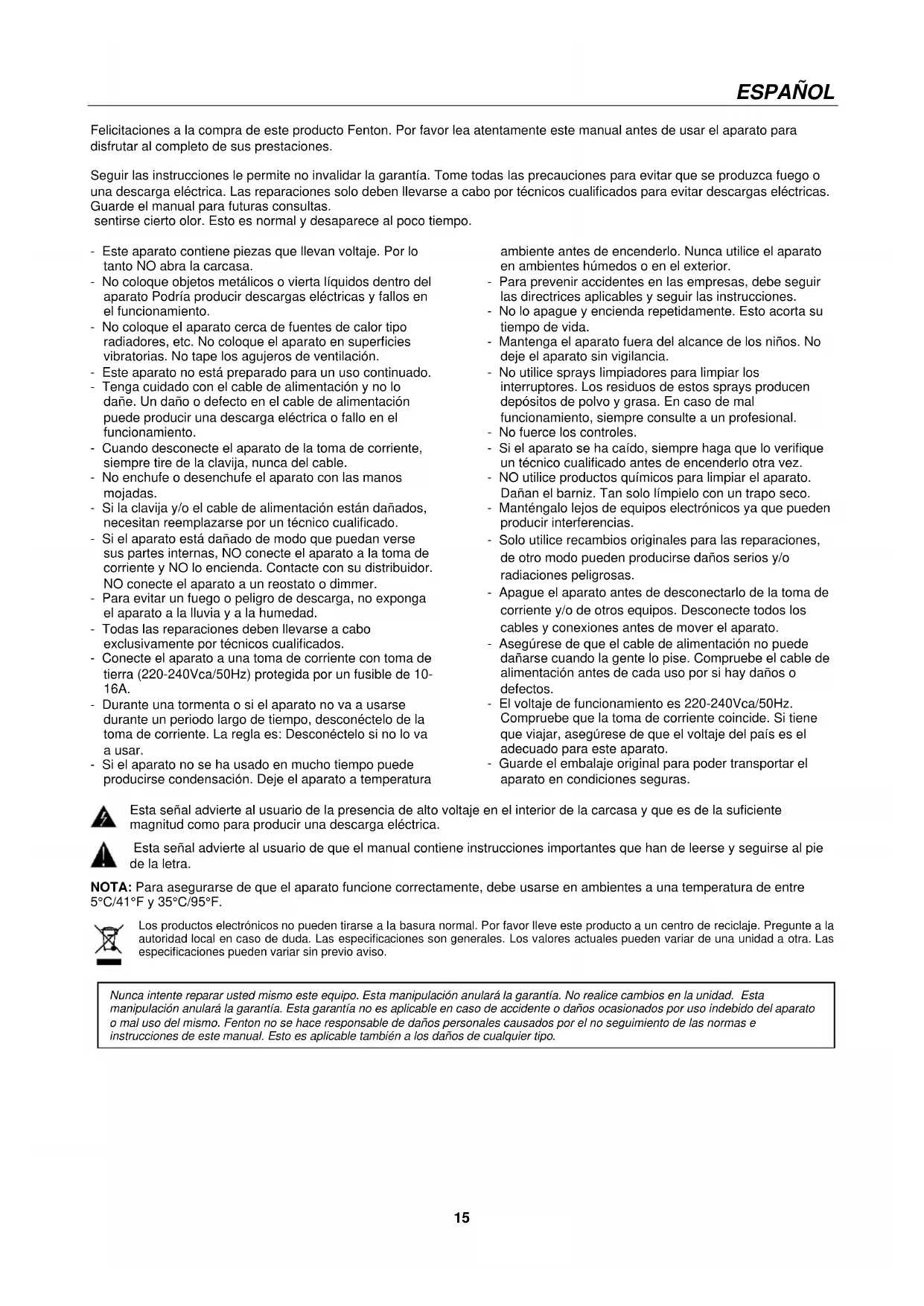

Felicitaciones a la compra de este producto Fenton. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Fenton no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

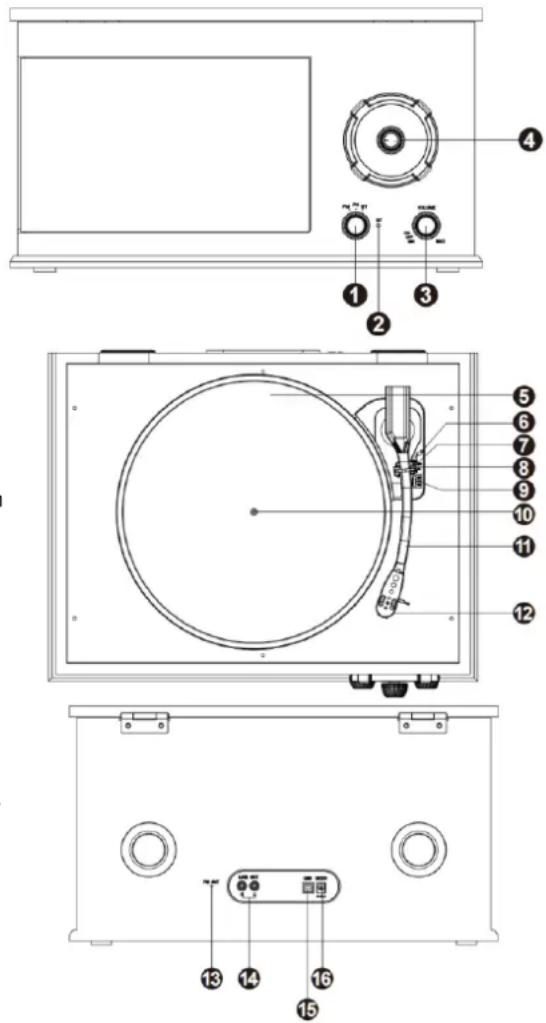

VISIÓN GENERAL

1. Interruptor de Modo

Cambie para seleccionar el modo FM, phono o BT.

2. BT LED

3. Botón de Encendido/Volumen

Gire el mando para encender/apagar y ajustar el volumen del tocadiscos.

4. Botón de Radiofrecuencia

5. Plato

Coloque su disco aquí.

6. Palanca de Elevación

Operar para subir o bajar el brazo.

7. Clip de Brazo

Esta pinza de brazo especialmente diseñada asegura el brazo mientras está en reposo o cuando no está en uso. El clip de brazo ha sido diseñado para permanecer en la posición de arriba mientras está desbloqueado.

8. Interruptor Autostop ON/OFF.

Este interruptor activa o desactiva la parada automática. Cuando la parada automática está habilitada, el plato comenzará a girar tan pronto como el brazo se coloque sobre el disco y dejará de girar cuando haya llegado al final del disco. Algunos discos de vinilo se detienen antes del final o no se detienen cuando se llega al final. En este caso, configure Auto-stop en OFF.

9. Interruptor 33 / 45 / 78 RPM

Este interruptor controla las RPM del plato del tocadiscos.

10. Eje

11. Brazo de Tono

12. Cápsula y Aguja

Cuando el tocadiscos no está en uso, es recomendable colocar la cubierta protectora extraíble en la aguja.

13. FM Antena

14. Salida RCA Linea

La señal de sonido del disco de larga duración se envía a esta salida de línea. Conecte esta señal a la entrada de línea de un amplificador o a la entrada de línea de un reproductor de CD/DVD.

15. Puerto USB

Utilice el cable USB incluido para conectar el tocadiscos al ordenador. La conexión USB enviará el audio del tocadiscos a su computadora.

16. DC IN Port

Conexión del adaptador de corriente de 12 voltios / CC.

1. Conecte el tocadiscos con el adaptador de corriente y enchufe el otro extremo en una toma de corriente de pared.
2. Gira el botón de encendido y control de volumen en el sentido de las agujas del reloj para encender el tocadiscos.
3. Retire la cubierta protectora de la aguja.
4. Seleccione el modo fono girando el mando de función a PH.
5. Coloque un disco de vinilo en el plato giratorio y seleccione la velocidad deseada (33/45/78RPM) de acuerdo con el disco. Cuando reproduzca un disco de 45 RPM, utilice el adaptador de 45 RPM proporcionado.
6. Abra el clip del brazo para liberarlo. Empuje la palanca de elevación hacia atrás para levantarlo y mueva suavemente el brazo a la posición deseada sobre el disco. El tocadiscos comenzará a girar cuando el brazo se mueva hacia el disco (cuando el interruptor AUTO STOP está en ON). Empuje la palanca de elevación hacia adelante para bajar el brazo lentamente a la posición deseada en el disco para iniciar la reproducción.
7. Gire la perilla de control de volumen para ajustar el volumen.

Nota: Si el interruptor AUTO STOP ON / OFF está encendido, la grabación se detendrá automáticamente cuando termine. Si el control de parada automática está APAGADO, la grabación NO se detendrá automáticamente cuando termine.

1. Seleccione el modo de radio girando el mando de función a FM.
2. Gire la perilla de dial de la radio para sintonizar la emisora que desea escuchar (88-108MHz).
3. Gire la perilla de control de volumen para ajustar el volumen.

NOTA: El receptor tiene una antena flexible de FM incorporada en la parte posterior de la unidad. Esto debe extenderse para una mejor recepción.

CONEXIÓN BT

1. Seleccione el modo de BT girando el mando de función a BT. El indicador LED BT parpadeará en color azul.
2. Encienda su dispositivo BT externo para emparejarlo con la unidad. Vaya al menú BT de su dispositivo y seleccione "Fenton recordplayer" para conectar la unidad. Una vez conectado, la luz LED azul dejará de parpadear.
3. Para seleccionar el nivel de volumen, gire la perilla de control de volumen para ajustar el volumen o ajústelo desde su dispositivo conectado BT.

Nota: Este dispositivo no tiene un transmisor BT, lo que significa que no es posible enviar audio a través de BT a un altavoz BT, por ejemplo.

Cuando el aparato se utiliza como altavoz BT, las demás funciones de reproducción no pueden utilizarse al mismo tiempo.

SALIDA RCA

Conecte su propio sistema de altavoces al puerto RCA del tocadiscos con un cable de audio RCA de 3,5 mm (no incluido). NOTA: los cables RCA están codificados por colores. El cable del enchufe rojo debe estar enchufado en el enchufe rojo tanto en el tocadiscos como en el amplificador externo o sistema de altavoces. El cable de enchufe blanco debe estar enchufado a la toma blanca tanto en el tocadiscos como en el amplificador externo o sistema de altavoces.

CONECTANDO CON EL PC

El software incluido es una aplicación de terceros y por lo tanto Fenton no maneja ninguna pregunta o problema con respecto al software.

1. Encienda el ordenador
2. Coloque el interruptor principal de alimentación en la parte posterior del plato giratorio en la posición "on"
3. Si la computadora se arranca, conecte el plato giratorio. El equipo ahora instalará los controladores.
4. Después de instalar los controladores, debe instalar el software Audacity.

Usuarios de Windows: inserte el CD o descargue el software más Nuevo via http://audacity.sourceforge.net

Usuarios de MAC: descargue el software más Nuevo via http://audacity.sourceforge.net

CONFIGURACIÓN DEL SOFTWARE

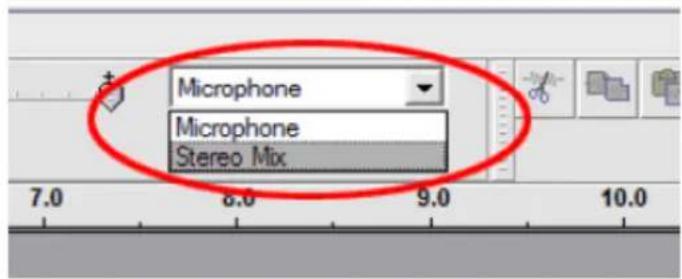

1. Haga clic en Micrófono en el menú desplegable y seleccione "Stereo Mix".

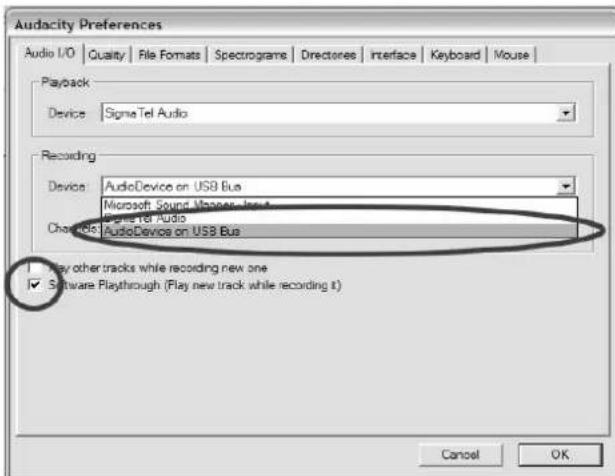

1. Seleccione el menú "Editar" y luego "Preferencias"

Seleccione el dispositivo de audio USB en la selección "Grabación" como se muestra. Seleccione "Reproducción de software" para escuchar el audio durante la grabación.

1. Una vez completadas las configuraciones anteriores, estará listo para la grabación. Si todavía tiene dificultades para encontrar el plato USB, pruebe a comprobar la configuración del sistema o el panel de control para ajustar los ajustes de entrada de audio desde el panel de control de sonido.

Nota: El software adjunto de Audacity es sólo de referencia. Para obtener más información y la última versión del software, consulte el sitio web: http://www.audacity.com
