RP173 - Platine_disque Fenton - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Platine disque Fenton RP173 avec entraînement par courroie, bras en S, et cellule de lecture incluse.
Vitesse de lecture	33 1/3 et 45 tours/minute.
Connectivité	Sortie RCA pour connexion à un amplificateur ou à des enceintes.
Utilisation	Idéale pour écouter des vinyles, compatible avec divers systèmes audio.
Maintenance	Nettoyer régulièrement le bras et la cellule, vérifier l'alignement de la cellule.
Sécurité	Utiliser sur une surface stable, éviter l'humidité excessive.
Informations générales	Design rétro, facile à utiliser, convient aux audiophiles et aux débutants.

FOIRE AUX QUESTIONS - RP173 Fenton

Comment connecter la platine disque Fenton RP173 à mes enceintes ?

Pour connecter la platine disque Fenton RP173 à vos enceintes, utilisez les câbles RCA fournis. Branchez la prise rouge sur la sortie audio droite de la platine et la prise blanche sur la sortie audio gauche. Ensuite, connectez l'autre extrémité des câbles aux entrées correspondantes de vos enceintes.

Pourquoi le son est-il faible ou distordu ?

Un son faible ou distordu peut être causé par une mauvaise connexion des câbles audio. Vérifiez que tous les câbles sont correctement branchés. Assurez-vous également que le volume de la platine et de vos enceintes est suffisamment élevé. Enfin, vérifiez l'état du vinyle et de la tête de lecture, car un vinyle sale ou une aiguille usée peuvent affecter la qualité sonore.

Comment changer la vitesse de lecture sur la Fenton RP173 ?

La platine Fenton RP173 dispose de trois vitesses de lecture : 33, 45 et 78 tours par minute. Pour changer la vitesse, utilisez le sélecteur de vitesse situé sur le plateau de la platine. Assurez-vous que la platine est à l'arrêt avant de changer la vitesse.

Que faire si la platine ne s'allume pas ?

Si la platine ne s'allume pas, vérifiez d'abord que le cordon d'alimentation est bien branché à une prise fonctionnelle. Si elle est branchée, essayez de brancher un autre appareil dans la même prise pour vérifier son bon fonctionnement. Si la platine ne s'allume toujours pas, contactez le service client pour assistance.

Comment nettoyer la tête de lecture de la platine ?

Pour nettoyer la tête de lecture, utilisez un nettoyeur pour aiguille de disque vinyle ou un chiffon doux et sec. Évitez d'utiliser des liquides ou des produits chimiques. Nettoyez délicatement l'aiguille en la tirant vers l'arrière, en veillant à ne pas l'endommager.

La platine se bloque lors de la lecture, que faire ?

Si la platine se bloque pendant la lecture, cela peut être dû à un problème avec le vinyle ou la tête de lecture. Vérifiez que le vinyle est propre et exempt de rayures. Assurez-vous également que la tête de lecture est correctement installée et réglée. Si le problème persiste, consultez le manuel d'utilisation pour d'autres solutions.

Comment régler le bras de la platine pour une lecture optimale ?

Pour régler le bras de la platine, assurez-vous qu'il est équilibré. Utilisez le contrepoids à l'arrière du bras pour ajuster la pression de l'aiguille sur le disque. Consultez le manuel d'utilisation pour connaître le poids recommandé pour votre tête de lecture.

Puis-je utiliser la platine avec un amplificateur ?

Oui, la platine Fenton RP173 peut être utilisée avec un amplificateur. Assurez-vous que l'amplificateur dispose d'une entrée phono ou utilisez un préamplificateur externe si ce n'est pas le cas. Connectez la platine à l'amplificateur à l'aide de câbles RCA.

MODE D'EMPLOI RP173 Fenton

3. Una vez completadas las configuraciones anteriores, estará listo para la grabación. Si todavía tiene dificultades para encontrar el plato USB, pruebe a comprobar la configuración del sistema o el panel de control para ajustar los ajustes de entrada de audio desde el panel de control de sonido. Nota: El software adjunto de Audacity es sólo de referencia. Para obtener más información y la última versión del software, consulte el sitio web: http://www.audacity.com18 FRANÇAIS Nous vous remercions d’avoir acheté un produit Fenton. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en profiter pleinement. Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement. - Avant d’utiliser l’appareil, prenez conseil auprès d’un spécialiste. Lors de la première mise sous tension, il est possible qu’une odeur soit perceptible. C’est normal, l’odeur disparaîtra peu de temps après. - L’appareil contient des composants porteurs de tension. N’OUVREZ JAMAIS le boîtier. - Ne placez pas des objets métalliques ou du liquide sur l’appareil, cela pourrait causer des décharges électriques et dysfonctionnements.. - Ne placez pas l’appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l’appareil sur une surface vibrante. N’obturez pas les ouïes de ventilation. - L’appareil n’est pas conçu pour une utilisation en continu. - Faites attention au cordon secteur, il ne doit pas être endommagé. - Lorsque vous débranchez l’appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon. - Ne branchez pas et ne débranchez pas l’appareil avec les mains mouillées. - Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur. - Si l’appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l’appareil, NE L’ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer. - Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. - Seul un technicien habilité et spécialisé peut effectuer les réparations - Branchez l’appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A. - Pendant un orage ou en cas de non utilisation prolongée de l’appareil, débranchez l’appareil du secteur. - En cas de non utilisation prolongée de l’appareil, de la condensation peut être créée. Avant de l’allumer, laissez l’appareil atteindre la température ambiante. Ne l’utilisez jamais dans des pièces humides ou en extérieur. - Afin d’éviter tout accident en entreprise, vous devez respecter les conseils et instructions. - N’allumez pas et n’éteignez pas l’appareil de manière répétée. Cela réduit sa durée de vie. - Conservez l’appareil hors de la portée des enfants. Ne laissez pas l’appareil sans surveillance. - N’utilisez pas d’aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste. - Ne forcez pas les réglages. - L’appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d’un téléviseur ou ordinateur. - Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l’appareil sinon l’accumulateur pourrait être endommagé. - Si l’accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l’ancien accumulateur dans un container de recyclage adapté. - Si l’appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l’appareil, n’utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l’appareil éloigné de tout équipement électrique pouvant causer des interférences. - Pour toute réparation, il faut impérativement utiliser des pièces d’origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l’appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l’appareil. - Assurez-vous que le cordon secteur n’est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état. - La tension d’alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d’alimentation du pays est compatible avec l’appareil. - Conservez l’emballage d’origine pour pouvoir transporter l’appareil en toute sécurité. Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant engendrer une décharge électrique. Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées. Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie deviendraient caduques ! NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F. Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d’un produit à l’autre. Tout droit de modification réservé sans notification préalable.

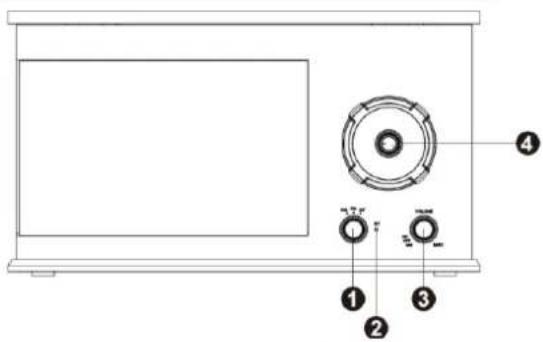

N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causés par une utilisation inappropriée de l’appareil ou un non-respect des consignes présentes dans cette notice. Fenton ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.19 PRESENTATION

1. Sélecteur de mode

Pour abaisser ou lever le bras.

Tournez le bouton pour allumer/éteindre et régler le volume du tourne- disque.

4. Bouton de Radiofréquence

Pour positionner votre disque.

Pour abaisser ou lever le bras.

7. Verrouillage du Bras

Ce système du bras permet de le verrouiller en cas de non utilisation ou pendant une pause. Il a été conçu pour rester dans la position Up lorsqu'il est déverrouillé.

8. Interrupteur Autostop ON/OFF

Cet interrupteur active ou désactive l’arrêt automatique. Lorsque l’arrêt est activé, le plateau commence à tourner dès que le bras est placé au-dessus du disque et s’arrête lorsqu’il a atteint la fin du disque. Certains disques vinyl s’arrêtent avant la fin ou ne s’arrêtent pas lorsque la fin est atteinte. Dans ce cas, réglez Auto-Stop sur OFF.

9. Interrupteur 33 / 45 / 78 tours/mn

Réglage de la vitesse du plateau.

12. Cellule avec aiguille

Lorsque vous n’utilisez pas la platine disque, il est recommandé de placer la protection sur la cellule.

Le signal sonore d'un disque à longue durée de vie est envoyé à cette sortie de ligne. Connectez ce signal à l'entrée de ligne d'un amplificateur ou à l'entrée de ligne d'un lecteur CD/DVD.

Utilisez le câble USB fourni pour connecter votre platine à votre ordinateur. La connexion USB enverra le son de la platine à votre ordinateur.

Prise pour brancher un bloc secteur 12 VDC.

FONCTIONNEMENT PLATINE DISQUE

1. Reliez la platine disque au bloc secteur et branchez ce dernier dans une prise secteur.

2. Tournez le bouton de réglage de l'alimentation et du volume dans le sens des aiguilles d'une montre pour allumer le tourne- disque.

3. Retirez la protection de l’aiguille.

4. Sélectionnez le mode phono en tournant le bouton de fonction sur PH.

5. Placez un disque sur le plateau, sélectionnez la vitesse voulue (33/45/78 tr/mn) en fonction du disque. Pour des disques 45 tours, utilisez l’adaptateur 45 tours fourni. 6. Ouvrez la fermeture du bras pour le libérer. Poussez le levier de levage vers l'arrière pour relever le bras de lecture et déplacez doucement le bras de lecture jusqu'à la position souhaitée sur le disque. La platine commence à tourner lorsque le bras de lecture est déplacé vers le disque (lorsque l'interrupteur d'arrêt automatique est sur ON). Poussez le levier vers l'avant pour abaisser lentement le bras de lecture sur la position souhaitée sur le disque pour commencer la lecture.

7. Tournez le bouton de réglage de volume pour régler le volume.

Remarque : Si l’interrupteur AUTO STOP ON/OFF est sur ON, le disque s’arrêtera automatiquement lorsqu’il sera fini. Si Auto Stop Control est sur OFF, le disque NE s’arrêtera PAS automatiquement lorsqu’il sera fini. FONCTIONNEMENT RADIO

1. Sélectionnez le mode radio en tournant le bouton de fonction sur FM.

2. Tournez le bouton pour rechercher la station que vous souhaitez écouter (88-108MHz).

3. Tournez le bouton de réglage de volume pour régler le volume.

REMARQUE : Le récepteur a une antenne FM intégrée à l’arrière de l’appareil. Elle doit être déroulée pour une meilleure réception.20 FONCTIONNEMENT BT

1. Sélectionnez le mode BT en tournant le bouton de fonction sur BT. La LED BT brille en bleu.

2. Allumez votre appareil BT externe pour l’appairer à la platine. Allez sur le menu BT de votre appareil, sélectionnez “Fenton recordplayer” pour l’appairage. Une fois les appareils reliés, la LED bleue ne clignote plus. 3. Pour sélectionner le niveau de volume, soit tournez le bouton de réglage de volume pour régler le volume, soit réglez-le depuis votre appareil BT. Remarque: Cet appareil ne dispose pas d'un émetteur BT, ce qui signifie qu'il n'est pas possible d'envoyer de l'audio par BT à un haut-parleur BT, par exemple. Lorsque l'appareil est utilisé comme enceinte BT, toutes les autres fonctions de lecture ne peuvent pas être utilisées en même temps.

Reliez votre système haut-parleur à la prise RCA sur la platine disque via un cordon audio RCA/jack 3,5 (non livré). Remarque : les cordons RCA sont repérés par des couleurs : le cordon rouge doit être branché à la prise rouge à la fois sur la platine disque et le système amplifié ou le système haut-parleur. Le cordon blanc doit être branché à la prise blanche sur la platine disque et le système amplifié ou le système haut-parleur.

BRANCHEMENT AVEC UN ORDINATEUR

Le logiciel inclut est une application tierce, Fenton ne peut gérer les questions ou problèmes quant au logiciel.

1. Allumez l'ordinateur.

2. Mettez l'interrupteur secteur sur la face arrière de la platine disque sur la position “ON“.

3. L'ordinateur installe les drivers.

4. Une fois les drivers installés, vous devez installer le logiciel Audacity.

Utilisateurs Windows : insérez le CD ou téléchargez la dernière version sur http://audacity.sourceforge.net. Utilisateurs MAC: téléchargez la dernière version sur http://audacity.sourceforge.net Pour installer le software (PC)

1. Reliez la platine disque au secteur et reliez le port USB de la platine au port USB de l'ordinateur.

2. Allumez la platine disque avec l'interrupteur Power.

3. Le système Windows détecte un nouvel appareil et indique qu'il est disponible pour l'utilisation.

4. Insérez le CD livré avec la platine disque.

5. Ouvrez le dossier pour installer le logiciel Audacity. Une fois ce dernier installé, lancez le programme Audacity.

Pour installer le software (MAC)

1) Insérez le CD livré.

2) Ouvrez l'icône du CD sur le bureau.

3) Déplacez le dossier d'installation pour Audacity sur votre disque dur. Nous vous recommandons de déplacer le dossier votre dossier “Applications“.

4) Une fenêtre s'ouvre montrant la copie des fichiers.

6) Ouvrez “Audacity” à partir de l'endroit où vous l'avez placez sur votre disque dur.21

CONFIGURATION LOGICIEL

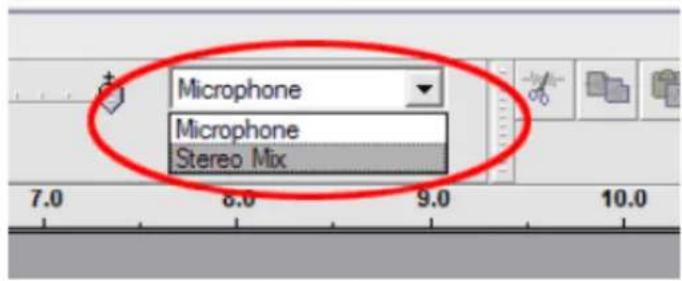

1. Cliquez Microphone dans la menu déroulant et sélectionnez “Stereo Mix”.

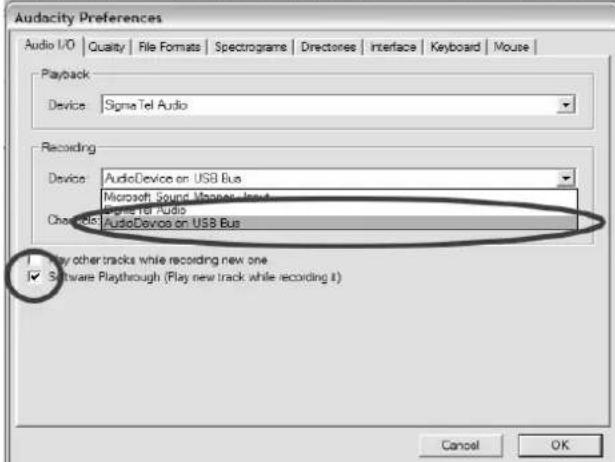

2. Sélectionnez le menu “Edit” puis “Preferences”

Sélectionnez l'appareil audio sous “AudioDevice on UBS Bus“ dans le menu “Recording” et cochez la case “Software Playthrough” pour écouter l'audio pendant l'enregistrement.

3. Une fois les réglages précédents terminés, vous pouvez commencer à enregistrer. Si vous avez toujours des difficultés

à trouver la platine disque USB, essayez de vérifier les réglages du système ou sur le panneau de commande, vérifiez les réglages entrée audio depuis le panneau de gestion audio. Note: Le logiciel Audacity n'est qu'une référence. Pour plus d'information ou pour obtenir la dernière version du logiciel, allez sur le site : http://www.audacity.com.22
