Producttype	Platenspeler met FM-radio en Bluetooth
Merk	Fenton
Model	RP173
Afspeelsnelheden	33, 45 en 78 toeren per minuut
Bluetooth	Audio-ontvangst (koppelen met externe bron)
FM-radio	Ja, band 88-108 MHz
Audio-uitgang	RCA (lijn) en ingebouwde luidspreker
USB-poort	Ja, voor aansluiting op een computer (digitale opname)
Automatische uitschakeling	Ja, in-/uitschakelbaar
Voeding	Netstroom 220-240 V~ 50 Hz of 12 V DC-adapter
Onderhoud	Reinigen met een droge doek, vermijd chemicaliën
Veiligheid	Niet de behuizing openen, vermijd vocht, bij onweer de stekker uittrekken
Repareerbaarheid	Toevertrouwen aan een erkende technicus, gebruik originele onderdelen
Inbegrepen accessoires	USB-kabel, 45-toerenadapter, Audacity-software (cd)
Continu gebruik	Niet aanbevolen
Bedrijfstemperatuurbereik	5°C tot 35°C
Type element	Met naald (met bescherming)
Armhendel	Ja, om de arm te heffen/laten zakken
Armvergrendeling	Ja, voor transport
FM-antenne	Ingebouwd, uitrolbaar

Veelgestelde vragen - RP173 Fenton

Hoe zet ik de platenspeler aan?

Draai de aan/uit/volumeknop met de klok mee om het apparaat in te schakelen. De knop dient ook om het volume aan te passen.

Hoe verbind ik een apparaat via Bluetooth?

Selecteer de BT-modus met de functieknop. De BT-LED knippert blauw. Activeer op uw externe apparaat Bluetooth en selecteer 'Fenton recordplayer' om te koppelen. Eenmaal verbonden stopt de blauwe LED met knipperen.

Hoe neem ik een vinylplaat op op mijn computer?

Sluit de platenspeler aan op uw computer via de meegeleverde USB-kabel. Zet de platenspeler aan. Installeer de software Audacity (meegeleverd op cd of te downloaden). Selecteer in Audacity het juiste invoerapparaat (Stereo Mix) en start de opname.

Wat te doen als de plaat niet draait?

Controleer of de schakelaar Autostop op ON staat. Als de arm niet boven de plaat is geplaatst, draait de plaat niet (wanneer Autostop is ingeschakeld). Zorg er ook voor dat de snelheid (33/45/78) is geselecteerd en dat de voeding is ingeschakeld.

Hoe stel ik de automatische uitschakeling in?

Gebruik de schakelaar Autostop ON/OFF aan de achterkant van de arm. Op ON stopt de plaat automatisch aan het einde. Op OFF blijft de plaat draaien. Pas aan naar gelang het type plaat.

Kan ik de platenspeler zonder externe luidspreker gebruiken?

Ja, de platenspeler heeft een ingebouwde luidspreker voor direct luisteren. U kunt ook de RCA-uitgang gebruiken om een extern audiossysteem aan te sluiten.

Hoe reinig ik de naald en de platenspeler?

Gebruik een droge doek om de platenspeler te reinigen. Gebruik voor de naald een zachte borstel of een speciale reinigingsset. Vermijd chemicaliën die de onderdelen kunnen beschadigen.

Waarom is het geluid zwak of afwezig?

Controleer de volumeregeling met de aan/uit/volumeknop. Zorg dat de modusselector op de juiste bron staat (PHONO, BT, FM). Als u de RCA-uitgang gebruikt, controleer dan de aansluitingen en of de versterker is ingeschakeld.

Hoe wijzig ik de afspeelsnelheid?

Gebruik de schakelaar 33/45/78 toeren/min bij de draaitafel om de snelheid te selecteren die bij uw plaat past. Gebruik voor 45-toerenplaten de meegeleverde adapter.

Wat te doen als het apparaat niet aangaat?

Controleer of het netsnoer correct is aangesloten op een werkend stopcontact (220-240 V). Zorg ervoor dat de netschakelaar aan de achterkant op ON staat. Als het apparaat uit blijft, neem dan contact op met een erkende technicus.

GEBRUIKSAANWIJZING RP173 Fenton

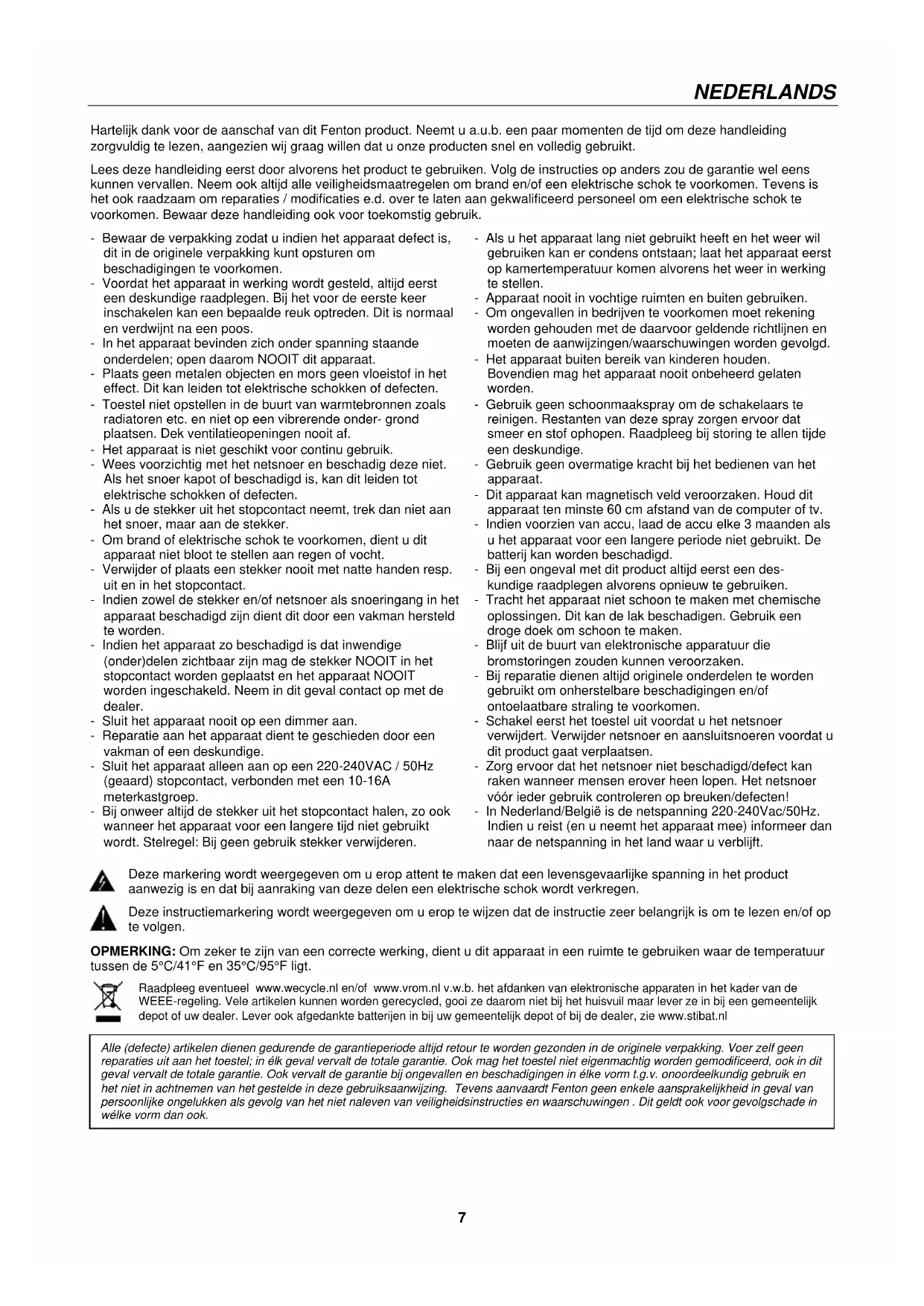

Hartelijk dank voor de aanschaf van dit Fenton product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien voorzien van accu, laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Fenton geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

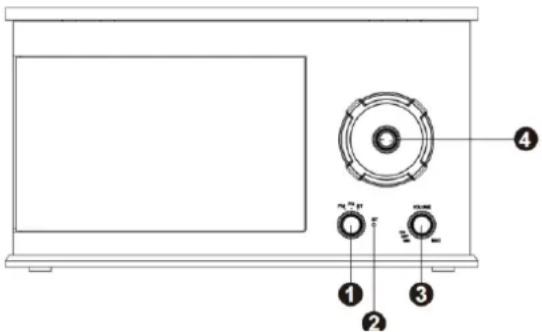

OVERZICHT

1. Functieschakelaar

Schakelaar om FM-, phono- of BT-modus te selecteren.

2. BT LED

3. Aan-/Uit- en Volumeknop

Draai de knop om de platenspeler aan/uit te zetten en het volume in te stellen.

4. Radiofrequentie-draaiknop

5. Plateau

Plaats hier uw langspeelplaat.

6. Lifthendel

Hendel om de toonarm omhoog of omlaag te brengen.

7. Toonarmklem

Deze speciaal ontworpen armklem fixeert de arm wanneer deze niet wordt gebruikt. De armklem is ontworpen om in de opwaartse positie te blijven terwijl hij ontgrendeld is.

8. Autostopschakelaar AAN/UIT

Met deze schakelaar schakelt u de automatische-stopfunctie aan of uit. Als de automatische stop is ingeschakeld, zal het plateau beginnen te draaien zodra de toonarm wordt geplaatst over de plaat en stopt met draaien wanneer het einde van de langspeelplaat is bereikt. Sommige vinylplaten stoppen voor het einde of stoppen niet wanneer het einde is bereikt. Zet in dit geval Auto-stop UIT; de plaat zal NIET automatisch stoppen wanneer deze afgelopen is.

9. 33 / 45 / 78 RPM

Deze knop regelt het toerental van de platenspeler.

10. Plateau-as

11. Toonarm

12. Cartridge met Naald

Wanneer de platenspeler niet wordt gebruikt, raden wij u aan het meegeleverde beschermingskapje te plaatsen.

13. FM Antenne

14. RCA Lijn-uitgang

Het geluidssignaal van een langspeelplaat wordt naar deze lijnuitgang gestuurd. Sluit dit signaal aan op de lijningang van bijvoorbeeld een versterker of een lijningang van een CD/DVD-speler

15. USB-uitgang

Gebruik de meegeleverde USB-kabel om uw platenspeler aan te sluiten op uw computer. De USB-verbinding leidt het geluid van de platenspeler naar uw computer.

16. DC Ingang

Aansluiten van de 12Volt/DC stroomadapter.

1. Plaats de DC-stekker van de adapter goed en stevig in de DC IN-aansluiting aan de achterkant van het apparaat. Sluit het andere uiteinde van de adapterkabel aan op een stopcontact.
2. Draai de power & volume knop met de klok mee om de platenspeler aan te zetten.
3. Verwijder voorzichtig het beschermingskapje van de naald.
4. Selecteer de phonomodus door de functieknop op PH te zetten.
5. Plaats een vinylplaat op de draaitafelplaat en selecteer de gewenste snelheid (33/45/78RPM), afhankelijk van de plaat. Wanneer u een 45RPM plaat afspeelt, gebruik dan de bijgeleverde 45RPM adapter.
6. Open de toonarmklem om de toonarm los te maken. Duw de lifthendel naar achteren om de toonarm omhoog te brengen en beweeg de toonarm voorzichtig naar de gewenste positie over de plaat. De platenspeler zal beginnen te draaien wanneer de toonarm naar de plaat wordt bewogen (mits de AUTO STOP-schakelaar is ingeschakeld). Druk de lifthendel naar voren om de toonarm langzaam te kunnen laten zakken naar de gewenste positie op de plaat om de weergave te starten.
7. Stel de volumeregelaar in op het gewenste geluidsniveau.

OPMERKING: Als de AUTO STOP AAN/UIT-schakelaar wordt ingeschakeld, stopt het afspelen automatisch als de plaat afgelopen is. Als de AUTO STOP is uitgeschakeld, zal het afspelen NIET automatisch stoppen wanneer de plaat afgelopen is.

RADIOBEDIENING

1. Draai de functieknop naar de FM-modus.
2. Draai aan de radiofrequentie-knop om af te stemmen op de zender waarnaar u wilt luisteren (88-108MHz).
3. Draai aan de volumeregelaar om het volume aan te passen.

OPMERKING: De ontvanger heeft een ingebouwde FM draadantenne aan de achterkant van het apparaat. Deze moet worden uitgerold voor de beste ontvangst.

BT VERBINDING

1. Draai de functieknop naar de BT-modus. De BT LED-indicator knippert in blauwe kleur.

2. Schakel uw externe BT-apparaat in om het te koppelen met het apparaat. Ga naar het BT menu van uw apparaat en selecteer "Fenton recordplayer" om het apparaat te verbinden. Eenmaal verbonden, zal het blauwe LED-lampje stoppen met knipperen.

3. Draai aan de volumeknop om het volume aan te passen of pas het volumeniveau aan vanaf uw BT-aangesloten apparaat.

Opmerking: Dit apparaat heeft geen BT zender, dit betekent dat het niet mogelijk is om geluid via BT naar bijvoorbeeld een BT luidspreker te sturen

Wanneer het apparaat als BT-luidspreker wordt gebruikt, kunnen alle andere afspeelfuncties niet tegelijkertijd worden gebruikt.

RCA UITGANG

Sluit uw eigen luidsprekersysteem aan op de RCA-poort van de platenspeler met een RCA-3,5 mm audiokabel (niet meegeleverd). OPMERKING: de RCA-kabels hebben een kleurcode. De rode stekkerkabel moet worden aangesloten op de rode aansluiting van zowel de platenspeler als de externe versterker of het luidsprekersysteem. De witte stekkerkabel moet worden aangesloten op de witte aansluiting van zowel de platenspeler als de externe versterker of het luidsprekersysteem.

VERBINDEN MET COMPUTER

De bijgeleverde software is een applicatie van derden en Fenton handelt daarom geen vragen of problemen af die betrekking hebben op deze software.

1. Zet de computer aan
2. Sluit de platenspeler aan wanneer de computer is opgestart. De computer zal nu de besturingsprogramma's installeren.
3. Nadat de besturingsprogramma's geïnstalleerd zijn dient u de Audacity software te installeren.
   Windows gebruikers; voer de CD in of download de nieuwste software via http://audacity.sourceforge.net

MAC gebruikers; download de nieuwste software via http://audacity.sourceforge.net

De software installeren (PC)

1. Sluit uw platenspeler aan op een voedingsbron en sluit de USB-poort van de platenspeler aan op de USB-poort van uw computer.

2. Schakel de platenspeler in.

3. Het Windows-systeem zal een nieuw apparaat detecteren en aangeven dat het beschikbaar is om te gebruiken.

4. Voer de CD in die is meegeleverd met uw USB-platenspeler.

5. Voer het bestand uit om de Audacity-software te installeren. Na de installatie, start het Audacity programma.

De software installeren (MAC)

1) Voer de meegeleverde CD in.
2) Open het CD-icoontje op het bureaublad.
3) Sleep de installatiefolder van Audacity naar uw harddrive. Wij raden u aan de folder naar uw "Applications" (applicaties/toepassingen) folder te slepen.

4) Er zal een venster verschijnen om aan te geven dat de bestanden worden gekopieerd.

5) Haal de CD uit de computer.

6) Open "Audacity" vanuit de folder waar u de software naar hebt gesleept op uw harddrive.

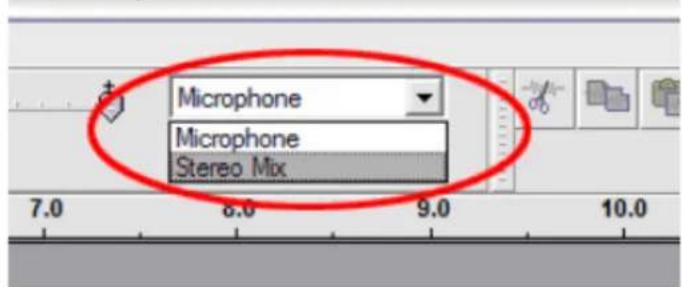

1. Klik op "Microphone" in het submenu en selecteer "Stereo Mix"

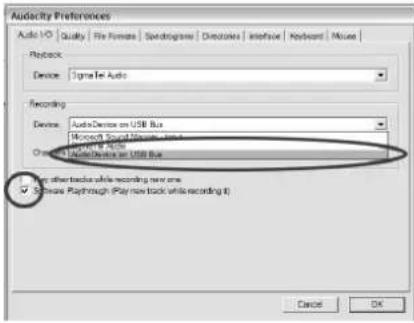

1. Selecteer het menu "Edit" (bewerken) en vervolgens "Preferences".

Selecteer het USB-audioapparaat onder de selectie "Recording" zoals afgebeeld. Selecteer "Software Playthrough" om tijdens de opname audio te horen.

1. Nadat de bovenstaande instellingen zijn voltooid, bent u klaar voor de opname. Indien u problemen ondervindt, probeer dan uw systeeminstellingen te controleren of de audio-ingangsinstellingen via het geluidspaneel aan te passen.

Opmerking: De meegeleverde Audacity software dient slechts ter referentie. Voor meer informatie en actuele updates zie http://www.audacity.com.
