RP106W - Platenspeler Fenton - Gratis gebruiksaanwijzing en handleiding

Producttype	Vinylplatenspeler
Merk	Fenton
Model	RP106W
Voeding	220-240 V ~ 50 Hz
Afspelsnelheden	33 1/3 en 45 toeren/min
Ingebouwde luidsprekers	2 stereoluidsprekers
Koptelefoonuitgang	Jack 3,5 mm
Lijnuitgang	RCA (stereo)
USB-poort	Type B (voor pc-aansluiting)
Automatische stop	Ja, schakelbaar
45-toeren adapter	Inbegrepen
Naaldbescherming	Afneembare dop
Armvergrendeling	Ja
LED-indicator	Ja, voedingsindicator
Inbegrepen software	Audacity (cd of download)
Onderhoud en reiniging	Droge doek, geen chemicaliën
Veiligheid	Open de behuizing niet, vermijd vocht
Onderdelen en repareerbaarheid	Gebruik originele onderdelen, raadpleeg een technicus
Garantie	Onder voorwaarde van naleving van de instructies

Veelgestelde vragen - RP106W Fenton

Hoe sluit ik de platenspeler aan op een computer?

Gebruik de meegeleverde USB-kabel. Sluit de USB-poort van de platenspeler aan op een USB-poort van de computer. Zet de platenspeler aan, de computer installeert de stuurprogramma's automatisch. Installeer vervolgens de software Audacity vanaf de cd of de officiële website.

Waarom draait mijn plaat niet?

Controleer of de platenspeler is aangesloten en ingeschakeld. Zorg ervoor dat de toonarm is ontgrendeld en op de plaat is geplaatst. Als de automatische stop is ingeschakeld, begint de plaat te draaien wanneer de arm is gepositioneerd. Controleer ook de snelheidsselectie.

Hoe werkt de automatische stop?

De schakelaar AUTO STOP schakelt de automatische stop in of uit. Wanneer deze op AAN staat, stopt het afspelen automatisch aan het einde van de plaat. Sommige platen activeren de stop mogelijk niet; zet hem in dat geval op UIT.

Hoe reinig ik de naald?

Gebruik een antistatische borstel of een zachte doek. Gebruik geen chemicaliën. Bescherm de naald met de afneembare dop wanneer de platenspeler niet wordt gebruikt.

Kan ik 45-toeren platen gebruiken?

Ja, gebruik de meegeleverde 45-toeren adapter voor platen met een groot centraal gat. Selecteer de snelheid 45 toeren/min.

De platenspeler geeft geen geluid, wat te doen?

Controleer het volume (knop Power/Volume). Zorg ervoor dat de luidsprekers niet zijn gedempt. Als u de lijnuitgang gebruikt, sluit deze dan aan op een versterker. Controleer ook of de plaat in goede staat is.

Hoe stel ik het volume in?

Draai de knop Power/Volume met de klok mee om het volume te verhogen, tegen de klok in om te verlagen. Het volume regelt de interne luidsprekers en de koptelefoon.

Hoe vervang ik de naald?

De naald (element) moet worden vervangen door een gespecialiseerde technicus. Gebruik originele onderdelen. Probeer de reparatie niet zelf uit te voeren.

De automatische stop werkt niet correct, wat te doen?

Sommige vinylplaten kunnen onregelmatige afwerkingen hebben. Zet de schakelaar AUTO STOP op UIT om het afspelen handmatig voort te zetten. Controleer anders of de plaat niet vervormd is.

Kan ik externe luidsprekers aansluiten?

Ja, gebruik de lijnuitgang (RCA) om een versterker of actieve luidsprekers aan te sluiten. De lijnuitgang levert het audiosignaal van de plaat.

GEBRUIKSAANWIJZING RP106W Fenton

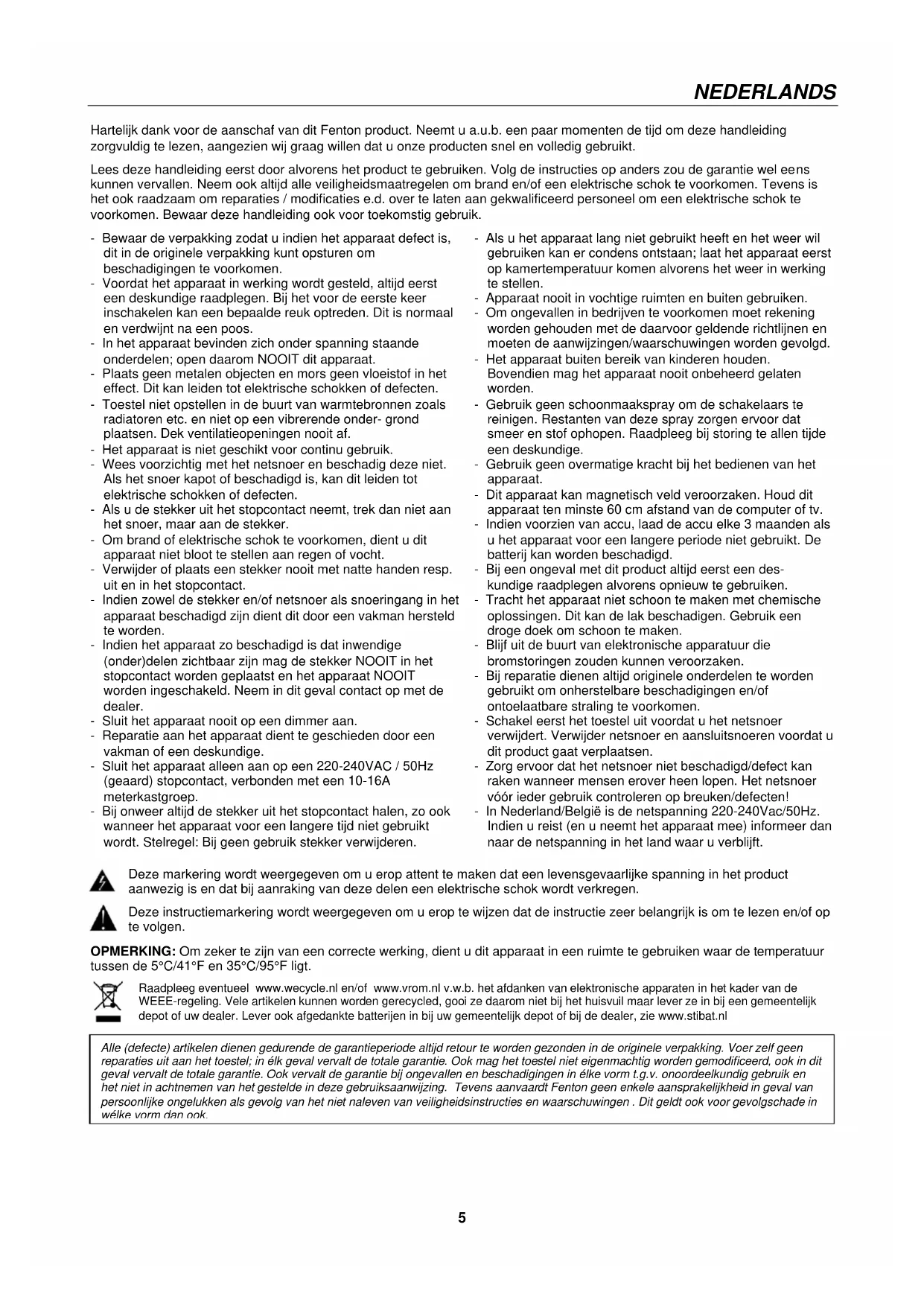

Hartelijk dank voor de aanschaf van dit Fenton product. Neemt u a.u.b. eenaar momenten deijd om deze handleiding zorgvuldig te lezen, aangezien wij graag wilnen dat u onsze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens konnen verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld,.altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden.Dit is normala en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOoit dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparatus is Niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze nicht. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaatClient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.

• Bij onweer altiijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang nicht gebruikt heeft en het werk wil gebruiken kan er condens ontstaan; LAST het apparaat eerst op kamertemporatuur komen alvorens het weer in werk ing te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gezchoolden met de waarvoor geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen honden.
  Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparaat.
• Dit apparatusan magnetisch veld veroorzaken. Houd dit apparatusan ten minste 60~cm afstand van de computer of tv.
• Indien voorzien van accu, laad de accu elke 3 maanden als u het apparaat voor een langere periode nicht gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altiijd eerst een deskundige raadplegen alvorens opniew te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doek om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren alkijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wannesen mensen erover geen lopen. Het netsnoer vór)ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te make n dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze instructiemarkering worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wyclee.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waar损坏 het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode aktijd retour te worden gezonden in de originele verpakking. Voer zicht geen reparaties uit aan het toestel; in elk geval vervaft de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval vervaft de totale garantie. Ook verwalt de garantie bij oncevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruksaanwijzing. Tevens aanvaardt Fenton geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het nicht naleven van veiligheidsinstrumentes en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

1. Toonarmhendel

De vaste toonarm kan worden opgetild en neergelaten door de hendel.

2. Autostop schakelaar AAN/UIT

Met deze schakelaar schakelt u automatisch stoppen aan of UIT. Als de automatische stop is ingeschakeld, za het plateau beginnen te draaien zodra de toonarm worden geplaatst over de plaat en stopt met draaien wanner de het einde van langspeelplaat hebft bereikt. Sommige vinylplaten stoppen voor het einde OF stoppen nicht wanner het einde is bereikt zet in dit geval Auto-stop op UIT, de plaat NIET automatisch stoppen wanner deze afgelopen is.

3. Toonarmklem

Deze klem biodt de möglichkheid om de toonarm vast te zetten wanneer de platenspeler Niet in gebruik is.

4. 33/45 RPM Schakelaar

Deze schakelaar regelt het toerental (de draaisnelheid) van de platenspeler.

5. Toonarm

6. Cartridge

Wanner de platenspelier nicht worden gebruikt, raden wij u aan de meegeleverde beschermingskap teplaatsen.

7. 45RPM Adapter

Met behulp van deze adapter=kunt u 45RPM afspelen.

8. Plateau

Plaatst hier u uw langspeelplaat.

9. As

10. Volumeregelaar

Aanpassen van het geluidsniveau van ingebouwde luidsprekers en hooftelefoon.

11. Hoofdtelefoon

3.5mm jack hooftelefoonaansluiting.

12. LED Aan/Uit Indicator

13. Luidsprekers

Ingebouwde stereo luidsprekers.

Gebruik de meegeleverde USB-kabel om uw platenspeler aan te sluiten op uw computer. De USB-verbinding zal het audiosignal van de platenspeler maar uw computer overbrengen.

16. Lijnuitgang

Het geluidssignaal van een langspeelplaat worden naar deze lijnuitgang gestuurd. Sluit dit signaal aan op de lijningang van bijvoorbeeld een versterker of een lijningang van een CD/DVD-speler.

WERKING

1. Verbind de platenspeler met de meegeleverde voedingsadapter en plug.Deze in een wandcontactdoos.
2. Verwijder de witte beschemingskap door deze waar voren te schuiven.
3. Plaats een langspeelplaat op het plateau van de platenspeler en selecteer het benodigde toerental (33/45 RPM), afhankelijk van het type langspeelplaat.
4. Open de toonarmklem en plaats de arm voorzichtig op de juiste positie van langspeelplaat, de platenspeler zal starten met muziek afspelen.
5. Stel het geluidsniveau in met de volumeregelaar.

Opmerking: Als de Auto Stop functie is ingeschakeld, za de platenspeler automatisch stoppen bij einde muziek. Als Auto Stop is uitgeschakeld, worden de platenspeler nicht automatisch gestopt en zar het plateau doordraien.

De AUTO STOP functie is te gebruiken met de meeste 33RPM vinylplaten. Sommige vinylplaten zullenECHter stoppen wanner het einde van de plateau nog Niet bereikt is (in dit geval zet u de AUTO STOP schakelaar op OFF, zodat het afspelen gewoon door za gaan), of za het draaien van het plateau Niet stoppen wanner het einde van de plateau bereikt is.

VERBINDEN MET EEN COMPUTER

De bijgeleverde software is een applicatie van derden en Fenton handelt waarom geen vragen of problemen af die betrekking hebben op deze software.

1. Zet de computer aan
2. Sluit de platenspeler aan wanneer de computer is opgestart. De computer za nu de besturingsprogramma's installeren.
3. Nadat de besturingsprogramma's geinstalleerd zichdient u de Audacity software te installereren.

Windows gebruikers; voer de CD in of download de zichwste software via http://audacity.sourceforge.net

MAC gebruikers; download de niewste software via http://audacity.sourceforge.net

De software installeren (PC)

1. Sluit uw platenspeler aan op een voedingsbron en sluit de USB-poort van de platenspeler aan op de USB-poort van uw computer.
2. Schakel de platenspeler in.
3. Het Windows-system zal een nieuw apparaat detecteren en aangeven dat het beschikbaar is om te gebruiken.
4. Voer de CD in die is meegeleverd met uw USB-platenspeler.
5. Voer het bestand uit om de Audacity-software te installeren. Na de installmentie, start het Audacity programma.

De software installeren (MAC)

1) Voer de meegeleverde CD in.
2) Open het CD-icoontje op het bureaublad.
3) Sleep de installmentefolder van Audacity maar uw harddrive. Wij raden u aan de folder maar uw "Applications" (applications/toepassingen) folder te slepen.
4) Er zal een venster verschijnen om aan te geven dat de bestanden worden gekopieerd.
5) Haal de CD ui t de computer.
6) Open "Audacity" vanuit de folder waar u de software maar hebt gesleepeop uw harddrive.

SOFTWARECONFIGURATIE

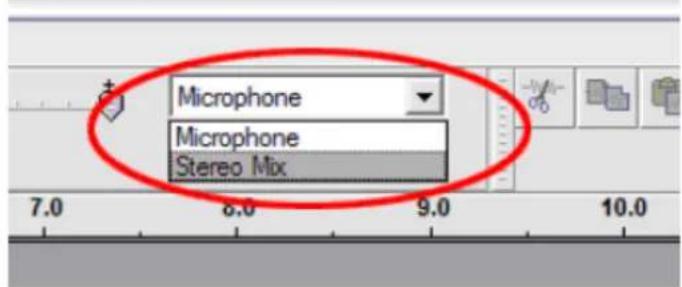

1. Klik op "Microphone" in hetsubmenu en selecteer "Stereo Mix"

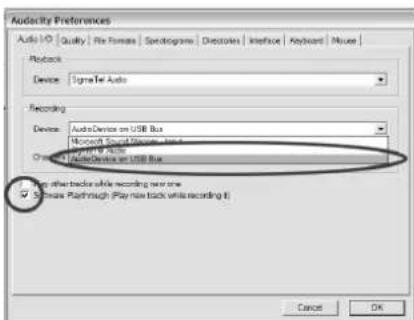

1. Selecteer het menu "Edit" (bewerken) en verzolgens "Preferences".

Selecteer het USB-audioapparaat onder de selectie "Recording" zoals afgebeeld. Selecteer "Software Playthrough" om tijdens de opname audio te horen.

1. Nadat de bovenstaande instellenen zijn voltoid, bent uংklaar voor de opname. Indien u problemen ondervindt, probeer dan uw systeeminstellening te controleren of de audio-ingangsinstellening via het geluidspaneel aan te passen.

Opmerking: De meegeleverde Audacity software dient slechts ter referentie. Voor meer infromatie en actuele updates zie http://www.audacity.com.
