NÁVOD K OBSLUZE PerfectPower PP602 WAECO

Návod k montáži a obsluze

SK 157 Trapézovy menic napatia

Návod na montáž a uvedenie do prevádžky

1

2

Před zahájením instalace a uvedením do provozu si pečlivě prěctěte tillo námod a uschovejte jej. V pripadě dalsího prodeje vyrobku prědej-te námod novému uživateli.

Obsah

1 Vysvětlení symbolù 146
2 Vseobecne bezpecnostnipokyny 146
3 Varianty provedenipristroju. 149
4 Pouzitivsouladusestanovenymucelem. 149
5 Technicky popis 149
6 Pripojeni meiie 150
7 Používání měnǐče 152
8 Vymena pojistek. 153
9 Cišění a peče o měnič 153
10 Odstrańovani zavad. 154
11 Zaruka 154
12 Likvidace 155
13 Technické udaje. 155

1 Vysvětlení symbolů

NEBEZPECI!

BezpečnostníPokyny: Následkem nedodrženiPokynů jsou smr-telná nebo vázné zraněné.

VYSTRAHA!

Bezpečnostní poukyny: Následkem nedodrženi poumohou byt smrtelná nebo vázné zraněni.

UPOZORNÉNÍ!

BezpečnostníPokyny: Následkem nedodrženi mohou být urazy.

POZOR!

NedodrženiPokynu muze mit za následek hmotné škody a naruseni funkce vyrobku.

POZNÁMKA

Doplnujic informace tykajici se obsluhy vyrobku.

Činnost: Tento symbol vás vyvä k tomu, abyste něco učinili. Potřebné Činnosti jsou popisovány v príslušném pořadi.
Tento symbol popisujevysledek urcité cinnosti.

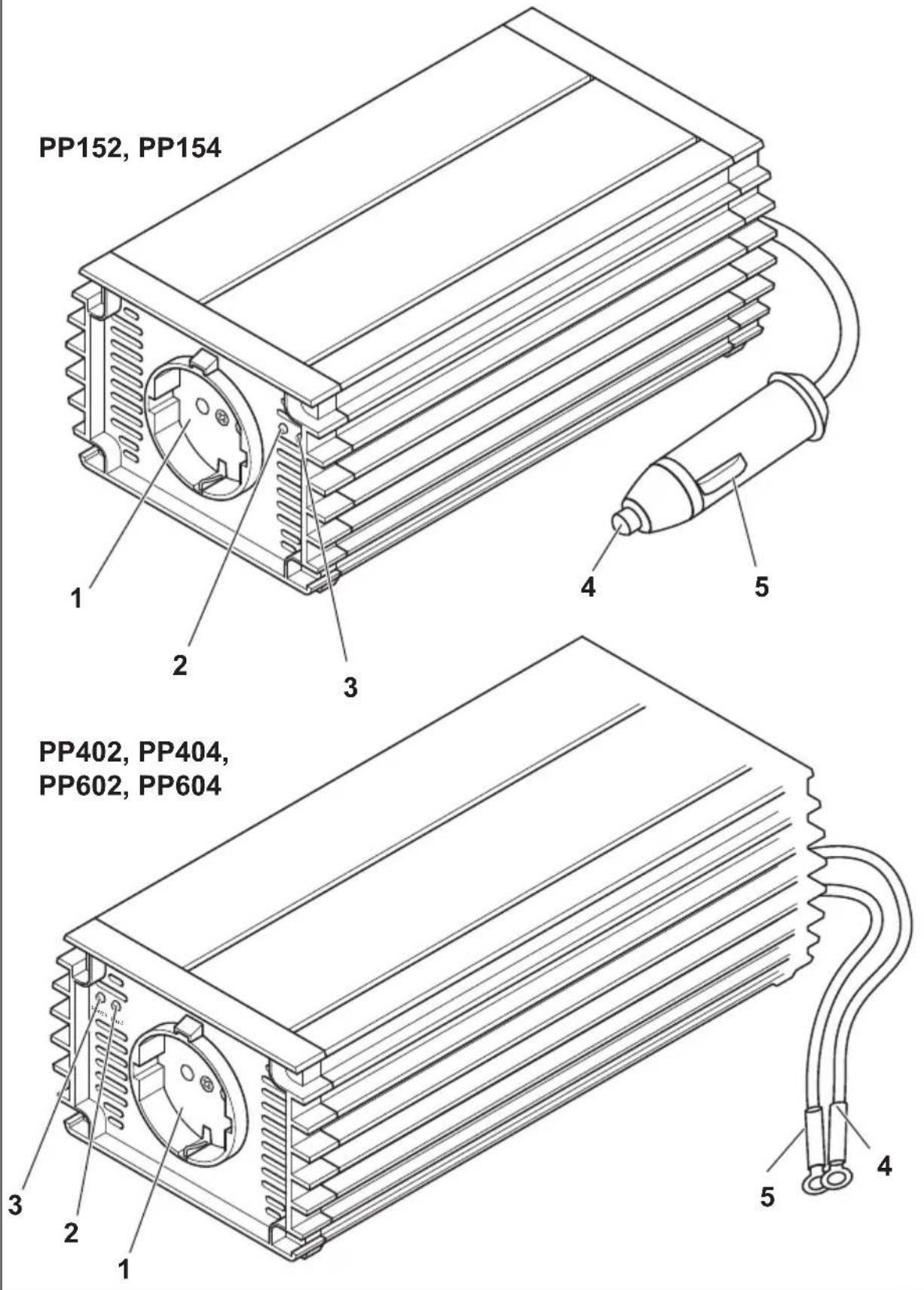

Obr. 1 5, strana 3: Tento udaj odkazuje na prvek, zobrazenia na obrázku. Na toto príkladu se jegná o „pozici 5 na obrázku 1 na straně 3".

2 Vseobecné bezpečnostní poukyny

V následujicích pripadech nepřebirá vyrobceŽadné záruky za škody:

Chybná montáž nebo chybné pripojeni
- Poškození vyrobku púsobením mechanickích vlivů a prepetí
Změna vyrobku bez vyslovného souhlasu vyrobce
- Použití k jiným učelúm, než jsou popsány v tomto námodu

2.1 Obecná bezpečnost

VYSTRAHA!

• Používejte prístroj pouze v souladu s jeho určením tak.
• Osoby, které z dūvodu svych fyzickych, senzorickych nebo duševnich schopnosti, nebo své nezkusenosti nebo neznalosti, nejsou schopny bezpečné používat vyrobek, nesměji tento vyrobek používat bez dohledu odpovedné osoby nebo bez jejího poučeni.
• Nepoužívejte prístroj ve vlhkém nebo mokrém prostředí.
• Udržbu a opravy smí provést pouze specializované provozovny, které jsou seznámeny s nebezpecimi, ktera jsou s touto Čiností spojena, a s príslušnými prédpisy.

• Připoujte k měniči napěti pouze jedem spotřebič. Pri pripojení dvou nebo několika spotřebičú muže dojít ke zkratu.

UPOZORNÉNÍ!

• Pamatujte na bezpečnou stabilitu!
  Prístroj musí byt umistěn a upevněn tak, aby se nemohl prěvážit nebo SPDnout.
• Zajistěte prístroj tak, aby k němu neměly prístup děti. Mohou vzniknout nebezpečí, která děti nedokážou Rozpoznat!
• Nevystavujte pristroj zdroji tepla (slunečni zárení, topení apod.). Zabránité tak dalšimu zahriványí pristroje.

Elektrické vodiče

• Pokud museji byt Rozvody vedeny plechovymi stěnami nebo ji-nymi stěnami s ostrymi hranami, použijte chránicky nebo pruchodky.
• Nepokladejte rozvody volné nebo ostře zalomené na elektricky vodivé materiały (kov).
• Netahejte za rozvody.
• Nepokládejte sítové rozvody 230 V a rozvody stejnosměrného proudu 12/24 V společné ve stejné prüchodce.

Vodice要做upevnete.
- Instalujte vodiče tak, aby nefrozilo nebezpecí zakopnutí a nemohlo dojít k poskození kabelů.

• Pri použití elektrickych prístrojů doržujte následujíci zásadné bezpečnostné opatřeni k ochraně pred následujícímí nebezpecími:

• zasaženi elektrickým proudem
  -nebezpeci pozaru
  -úrazy

• Nepoužívejte prístroj v blízkosti plynů nebo hořlavych materiaí-lú. Teplota prístroje muže dosáhnout až 60 °C.

• Přistroj používejte pouze za prédpokladu, ze jsou kryt prístroje a rozvody nepoškozené.
• Dbejte, aby nedoslo k zakryti vstupu a vystupu vzduchu pristroje.
• Pamatujte na dostatečné prívod vzduchu.
• Nepropojute vystup 230 V měniče (obr. 1 1, strana 2) s jiným zdrojem 230 V.
• I po vypnuti ochranného zařizení (pojistky) zustavaji současti meniće pod napétím.
• Pri przyci na pristroji vždy preruste napajeni elektrickým proudem.

Název Č. výrobku
PerfectPower PP152: Měnič s prívodním kabelaem pro zásuvku vozidla 12 V a Čtyřmi držáky	PP152
PerfectPower PP154: Měnič s prívodním kabelaem pro zásuvku vozidla 24 V a Čtyřmi držáky	PP154
PerfectPower PP402: Měnič s prívodním svorkami pro baterii vozidla 12 V a Čtyřmi držáky	PP402
PerfectPower PP404: Měnič s prívodním svorkami pro baterii vozidla 24 V a Čtyřmi držáky	PP404
PerfectPower PP602: Měnič s prívodním svorkami pro baterii vozidla 12 V a Čtyřmi držáky	PP602
PerfectPower PP604: Měnič s prívodním svorkami pro baterii vozidla 24 V a Čtyřmi držáky	PP604

4 Použití v souladu se stanoveným učelem

POZOR!

Tento vyrobek je urcen vyhradně k použití ve vozidlech.

Měnije slouží k transformaci stejnosměrného napěti 12 V nebo 24 V na střidáve napěti 230 V 50 Hz.

12 V: PerfectPower PP152, PP402 a PP602
- 24 V: PerfectPower PP154, PP404 a PP604

5 Technicky popis

Měniče PerfectPower mužete používat vždy v situacích, kdy je ve vozidle dostupné zásuvka 12 V DC (PP152, PP402, PP602) nebo 24 V DC (PP154, PP404, PP604). Pristroje jsou podle potřeby dodatečné chlazeny ventilátoREM závislým na zatížení a teplotě.

Maximánlí trvaly vykon:

Měnic je vybaven tepelnou a elektrickou ochranou proti pretiženi a ochranou proti pretěti a podpěti. Měnic se vypíná za těchto podminek:

• Interní teplota měniče je prilis vysoká
  Zatizeni prekroci vyse uvedené vykonové hodnoty
  Vstupní napěti je príliš nízké nebo vysoké

Měniče můžete alternatively zapínat a vypínat pomoci spínače prímo na prístroji nebo pomoci externího spínače.

POZNÁMKA

Pamatujte pri pripojovani pristroju s elektrickym pohonem (napr. vrtacky, chladnicky apod.), ze tyto pristroje pri rozbehu casto vyaduji vyší vykon než je uvedeno na typovém stitku.

6 Pripojeni mene

POZOR!

Délka vodiče mezi bateri i a menicem smí byt maximálne 2 m.

6.1 Upevnéni ménic

Měnič mûžete upevnit pomoci Čtyř dodanych držáků.

Priyberu mista montaze dorzujte nasledujici pouny:

• Měnic můžete namontovat horizontalé i vertikálné.
• Měnije musí byt instalován na miste chráněném préd vlhkosti.
• Měnič nesmíte instalovat v prostředí s hořlavými materiały.
• Měnic nesmíte instalovat v prasném prostředí.

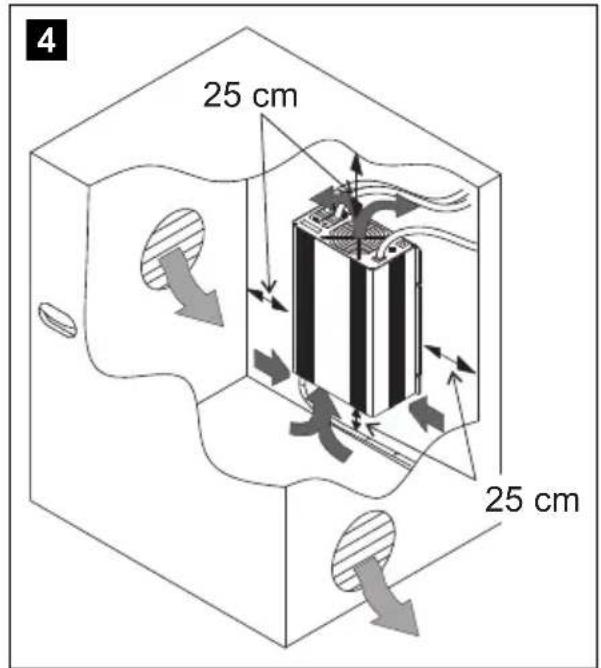

• Mistro instalace musí byt dobre odvětrávané. V prípadě instalace v malych uzavřenych prostorech musí byt zajistěn prívod a odvod vzduchu. Volné prostor kolem meniche musí byt minimálne 25 cm (obr. 4, strana 4).
• Musí zústat volný vystup vzduchu na spodní straně príp. vystup vzduchu na zadní straně měniče.
  V priade okolnich teplot vyssich nez 40^ (napr. motorovy prostor nebo prostor topeni, prime slunechni zareni) muze dojit vlastnim zahrivanim meinice pri zatizeni k automatickemu vypnuti.

Montážni plocha musi byt rovná a dostatečné pevná.

POZOR!

Dřive než provedete jakékoliv otvory zkontrolujte, zda nebudou vr-táním,.czaním a pilováním poškozeny elektrické kabely nebo jiné současti vozidla.

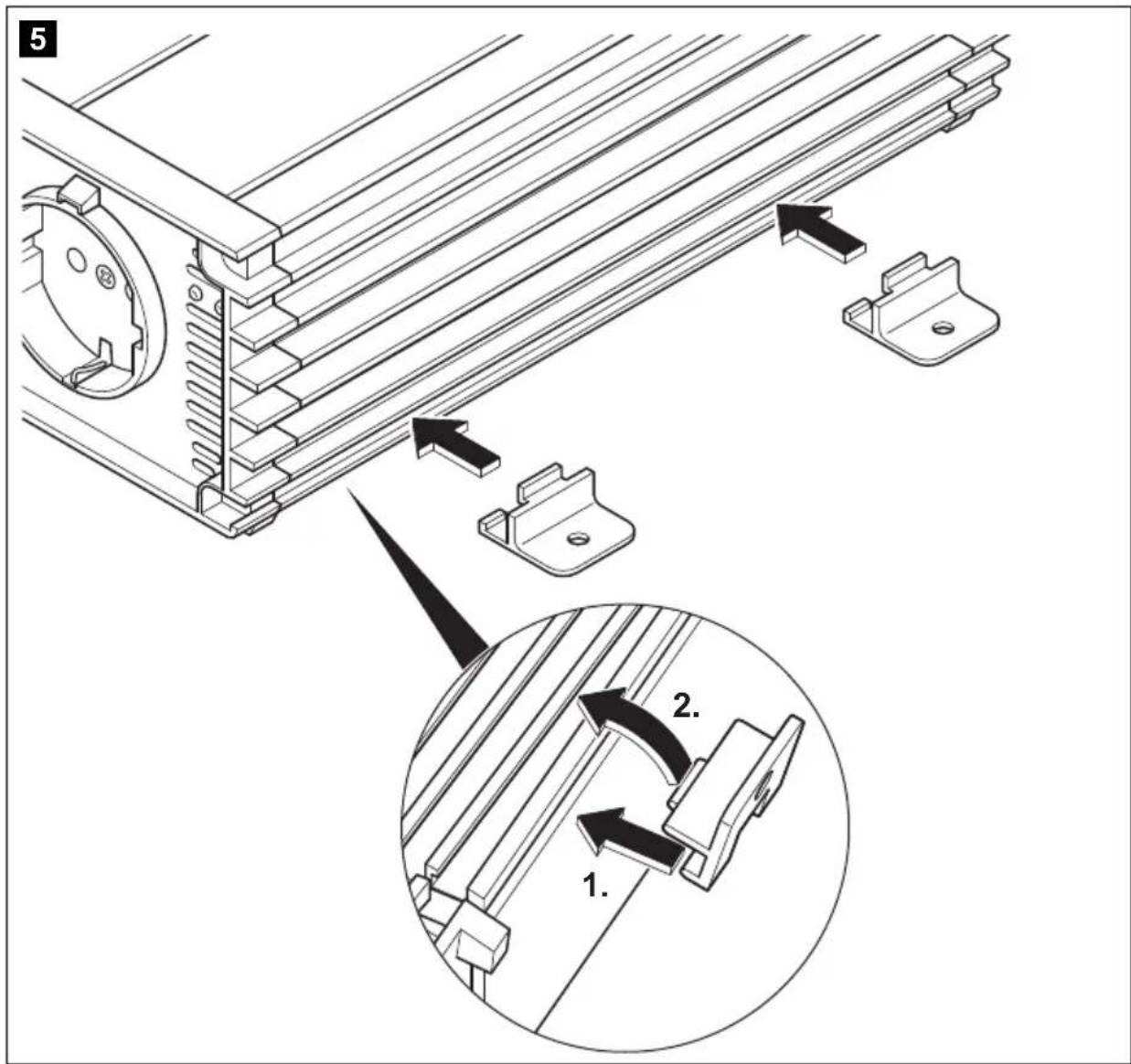

Upevněte měnič takto (obr. 5, strana 4):

Zacvaknefte vždy dva držáky do lišty vlevo a vpravo.
Držáky můžete libovolné présouvat.
Příšroubujte měnič vždy"Justím sroubem v otvoru v držácích.

6.2 Pripojeni meneiPP152 a PP154

VYSTRAHA!

Zatizitelnost zasuvky vozidla, privodniho kabelu a pojistky musi byt minimálne 15 ampér. Hodnoty pojistek nesmite svévolné zvyšovat.

POZOR!

Pri zapojovani zastrcky do zasuvky vozidla pamatujte na pevné spojeni. V pripadě nedostatečného spojení dojde k zahrivani zastrcky.

Připojení je provedeno pomoci zástrčky, která je zapojena do zásuvky 12 V (PP152) nebo 24 V (PP154) ve vozidle. Středový kolík zástrčky (obr. 1 4, strana 2) je spojen s kladnám vodičem a oba bočné plíšky zástrčky (obr. 1 5, strana 2) jsou spojeny se zápoporny m vodičem.

6.3 Pripojeni mnicu PP402, PP404, PP602 a PP604

VYSTRAHA!

Dávejte pozor, abyste nezaměnili polaritu. V prípadě prepólování prípojek dochází ke značnému jiskřeni a DOJDE ke spálenÍ internich pojistek.

Pri zprovozněni měniče pripojte Červeny vodič (obr. 1 4, strana 2) s kladným polem (+) baterie a Černý vodič (obr. 1 5, strana 2) se zápornám polem (-) baterie. Pri pripojování museji byt poly baterie vozidla Čisté.

7 Používání měnǐče

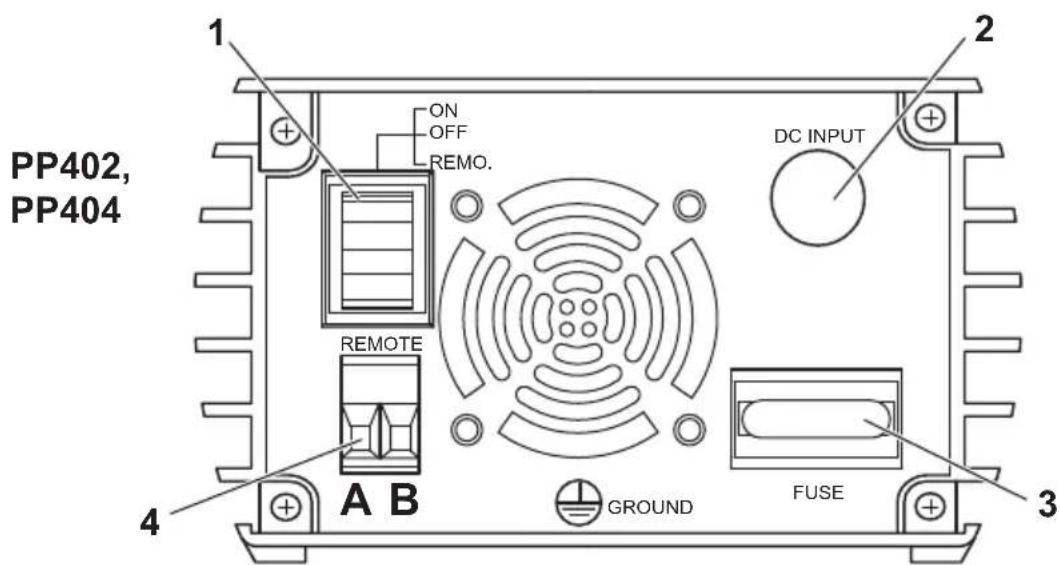

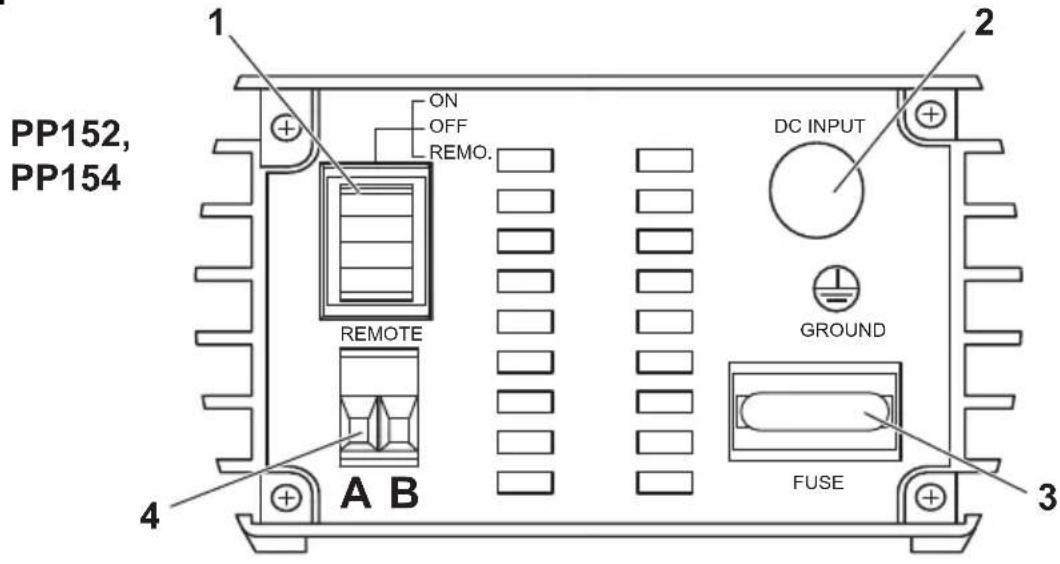

Hlavni vypinač (obr. 2 1, strana 3) na zadné straně prístroje má tři polohy:

ON (zapnuto): Měnic je zapnutý.
OFF (vypnuto): Měnic je vypnutý.
- REMOTE (dálkóve ovládání): Měnic je zapínán nebo vypínán pomoci externího spinače.
Připojté spotřebič k zásuvce (obr. 1, strana 2) měniče.

Zapnuti prepinačem na pristroji

Prepnete hlavni vypinač (obr. 2 1, strana 3) do polohy „ON".
Sviti zelená kontrolka LED (obr. 1 3, strana 2).

Vypnuti prepinačem na pristroji

Prepnete hlavní vypínač (obr. 2 1, strana 3) do polohy „OFF".
Zelená kontrolka LED (obr. 1 3, strana 2) zhasne.

Zapnuti pomoci externiho spinace

Alternativne muzete menic zapnout a vypnout pomoci externiho spinace.

Prepnete hlavní vypínač (obr. 2 1, strana 3) do polohy „REMOTE".

Pripojte externi spinač k portu Remote v souladu s následujícím schématem (obr. 2 4, strana 3):

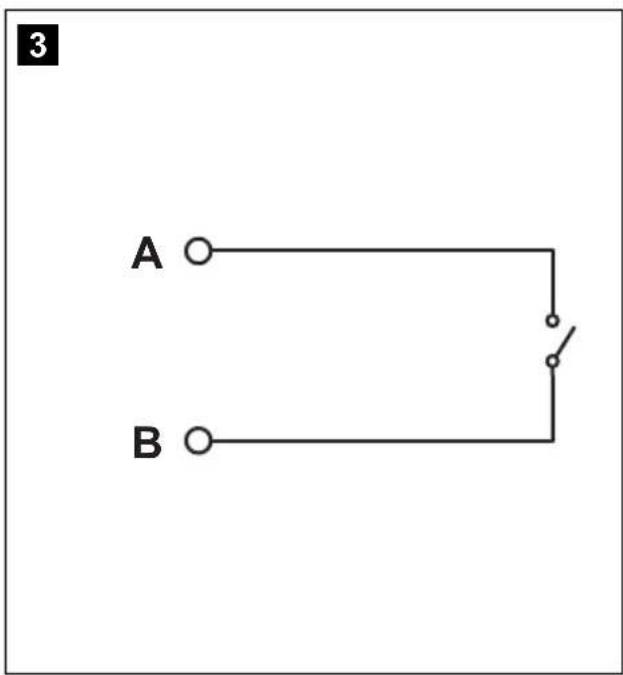

• Externí spinač, napájecí napěti z meniće: obr. 3, strana 4

Pokud je měnič zapnut pomoci externího spínače, svítí zelená kontrolka LED (obr. 1 3, strana 2).

Dodržujte za provozu následujíci pokyny

PokudPoklesne napeti baterie za provozu pod 10,8 V u meniču PP152/PP402/PP602 nebo pod 21,5 V u meniču PP154/PP404/PP604, zažný výstrázný signál. Pokud klesá napeti baterie nadále, menič se vypné a svítí Červěna chybová kontrolka LED (obr. 1 2, strana 2).

V pripadé prilisného zahrivání se ménič vypne – svítí Červéna chybová kon-trolka LED (obr. 1 2, strana 2).

V takovém prípadě vypněte menić prepinačem.

Po vychladnuti muzete menič opět zapnout.

Za delsio provozu menei pe viyssim zatieni doporuucjeme nastartovat motor, abyste opet dobili baterii automobilu.

Měnic můžete používat s vypnutým i sNSTARTOVAÑM motorem. Nesmîte ovšem startovat motor, když je měnic zapnutý, protoze během startováni může byt privod proudu do zapalovače cigarat prerušen.

8 V y m Čena pojistek

Pri vymene pojistek mene postupujte takto:

Vyjměte vadnou pojistku (obr. 2 3, strana 3) z objímky na zadní straně.
Vložte novou pojistku o stejné specifikaci.

9 Čišění a peče o měnič

POZOR!

Nepoužívejte k Čišění Žádné tvrdé nebo ostré prědměty, muže dojít k poškození vyrobku.

Priležitostné vycistěte vyrobek zvlhčenou utěrkou.

10 Odstrańovani zavad

Závada	Přižina	Odstraněni
Nulové vystupné napětí	Chybí kontakt s baterií	Zkontrolujte kontakt a kabel. Připadně zapnéte zapalo- vání. PP152/PP154: Zkontrolujte zásuvku 12 V nebo 24 V ve vozidle a prípadné vyměnte.
Nulové vystupné napětí	Tepelné prětižení	Odpojte spotřebič. Nechejte měnič vychladnout a zajistěte lepší odvětrávány.
Nulové vystupné napětí	Vadná pojistka (v měniči nebo ve vozidle)	Výměna pojistky novou pojist- kou o stejné specifikaci.
Nulové vystupné napětí	Přístroj je vadné	Vyměnte prístroj.
Přístroj se cyklicky zapíná/vypíná	Příliš vytoké trvalé zatižení	Snižte zatižení
Po zapnutí spotřebiče se měnič vypne	Příliš vytoký spínací proudly	Porovnejte vykon prístroje s maximálním vykonem měniče.
Příliš nízké vystupné napětí	Napětí baterie je nižsí než 10,8 V (PP152/PP402/PP602) nebo 21,5 V (PP154/PP404/PP604)	Nabijte baterii (nastartujte motor).

11 Záruka

Na vyrobek je poskytována záruka v souladu s platnymi zákony. Zjistíte-li, ze je vyrobek vadné, zašlete jej do pobocky vyrobce ve vaši zemi (adresy viz zadní strana tohoto námodu) nebo do specializovanému prodejci.

K vyřizení opravy nebo záruky nezapomeće odeslat následujíci dokumenty:

• Kopii učtenky s datem zakoupení,
  Uvedeni duvodu reklamace nebo popis vady.

12 Likvidace

Obalovy material likvidujte v odpadu urceném k recyklaci.

Jakmile vyrobek zcela vyradite z provozu, informujte se v prišlušných recyklačnich centrech nebo u specializovaného prodejce o prišlušních predpisech o likvidaci opadu.

13 Technické udaje

Pro všechny měniče platí následujíci technické udaje:

	PP152, PP402, PP602	PP154, PP404, PP604
Výstupné napětí	210 – 230 V AC √n
Výstupné frekvence 50 Hz ± 2 Hz
Príkon prí chodu naprázdno	< 0,255 A	< 0,255 A
Jmenovité vystupné napětí	12 V==	24 V==
Výstraha prí podpětí	10,8 V	21,5 V
Podpětťové odpojení	10 V	20 V
Odojení prí přepětí	15,3 V	30,5 V
Odvod tepla	Skřiž/ventilátor
Max. okolníteplota	0 °C – 50 °C
Kontrola/certifikát	CE e24

Specifiké technické udaje pristroje

	PP152 PP154
Výr. Č. PP152 PP152
Trvalý vystupné výkon 150 W
Výstupné výkon ve špičkách 350 W
Rozměry 167 x 129 x 71 mm
Hmotnost 800 g
	PP402 PP404
Výr. Č. PP402 PP404
Trvalý vystupné výkon 350 W
Výstupné výkon ve špičkách 700 W
Rozměry 177 x 129 x 71 mm
Hmotnost 950 g
	PP602 PP604
Výr. Č. PP602 PP604
Trvalý vystupné výkon 550 W
Výstupné výkon ve špičkách 1100 W
Rozměry 222 x 129 x 71 mm
Hmotnost 1350 g

Provedení zmen v rámci technickéhoPokroku azměny v možnostech dodávek vyhrazeny.

Pred montážou a uvedením do prevádzky si prosim pozorne prečitajtendo tento námod a odložte si ho. V pripline odovzdania vyrobku d'alsiemu použivatel'ovi mu odovzdajte ajndo tento námod.

Obsah

1 Vysvetlenie symbolov 158
2 Vseobecne bezpecnostnupozornenia. 158
3 Vyhotovenia pristroja 161
4 Pouzivanie v sulade s urcenim 161
5 Technicky opis 161
6 Pripojenie menica napata 162
7 Použivanie menica napatia 164
8Vymena poistky 165
9 Osetrovanie a cistenie menica napatia 165
10 Odstrańovanie poruch 166
11 Zaruka 166
12 Likvidácia 167
13 Technické udaje. 167

1 Vysvetlenie symbolov

NEBZPECENSTVO!

2 Všeobecné bezpečnostné upozornenia

Vyrobca v nasledujucich pripadoch neprebera za škody ziadnu záruku:

2.1 Vseobecná bezpečnost

VYSTRAHA!

Maximány trvalý vykon je

• pri meničoch napătia PP152 a PP154 150 W
• pri meničoch napătia PP402 a PP404 350 W
• pri meničoch napătia PP602 a PP604 550 W

Pred vytvorením otvorov zabezpečte, aby sa nepoškodili elektrické káble alebo iné Časti vozidla vrtaním, pilením alebo pilovaním.

Upevnite menic napatia nasledovne (obr. 5, strane 4):

Pripevnite po dva drziaky na I'avé a pravé dolné rebro. Drziaky možete I'ubovol'ne posunút.
Priskrutkujte menic napatia tak, ze do otvorov v drziakoch zaskrutkujete po jegnej skrutke.

6.2 Zapojenie PP152 a PP154

VYSTRAHA!

Pri vymene poistky menica frekvencie postupujte nasledovne:

Obalovy(material podla moznosti odovzdajte do prislušného odpadu na recykláciu.

	PP152 PP154
Č. výrobku PP152 PP152
Trvalý vystupné výkon 150 W
Výstupné výkon pri maximálom zaťa-žení	350 W
Rozmery 167 x 129 x 71 mm
Hmotnost' 800 g
	PP402 PP404
Č. výrobku PP402 PP404
Trvalý vystupné výkon 350 W
Výstupné výkon pri maximálom zaťa-žení	700 W
Rozmery 177 x 129 x 71 mm
Hmotnost' 950 g
	PP602 PP604
Č. výrobku PP602 PP604
Trvalý vystupné výkon 550 W
Výstupné výkon pri maximálom zaťa-žení	1100 W
Rozmery 222 x 129 x 71 mm
Hmotnost' 1350 g
