NÁVOD K OBSLUZE WKL 1003 AEG

Návod k použitá montáži

Konwektory

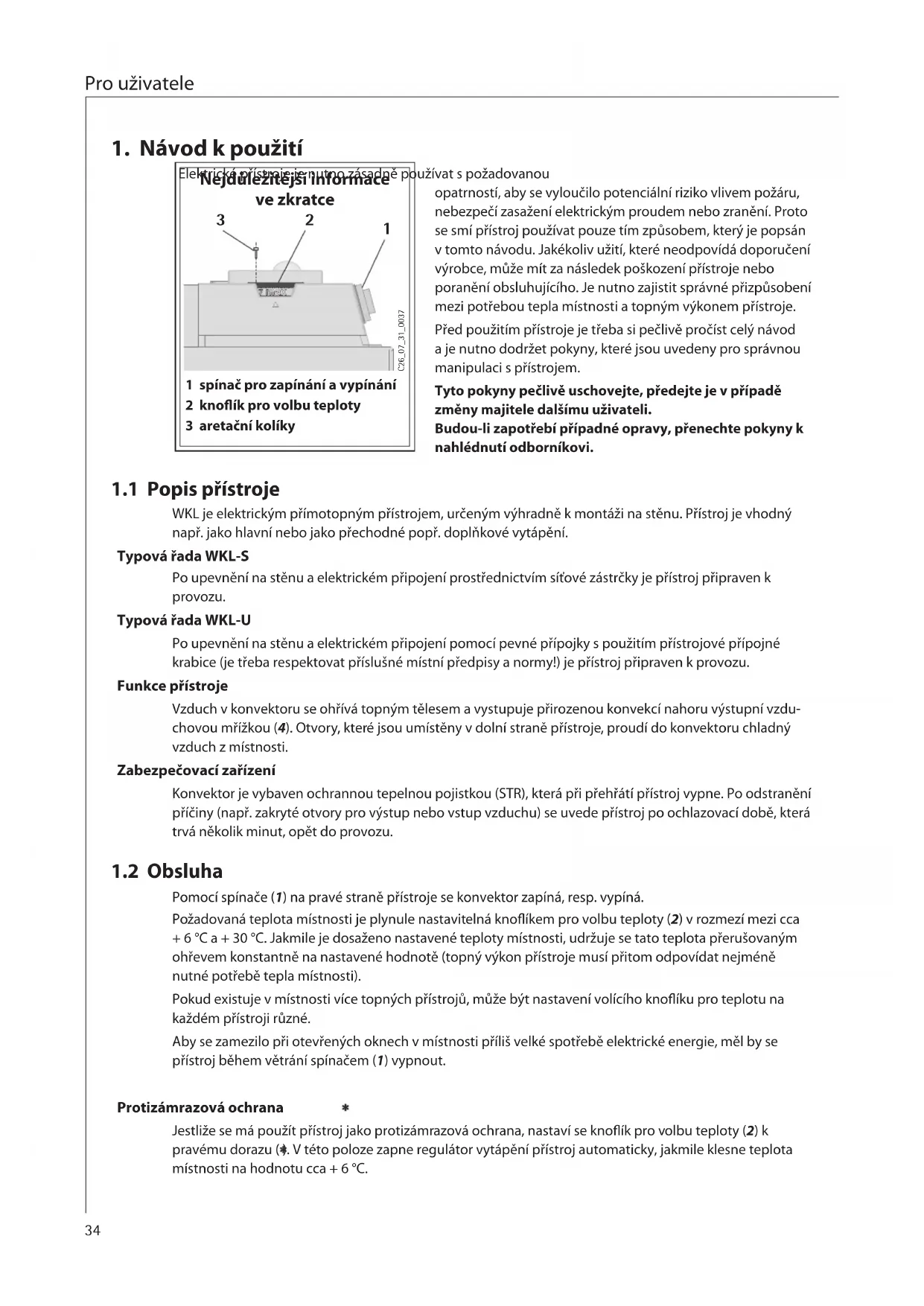

1.Navodk pouziti 34-36
1.1 Popis priestroje
1.2 Obsluha
1.3 Bezpečnostni poukyny
1.4 Osetrovani a udrzba Co delat, kdyz ...?
2. Instrukce k montazi 37-38
2.1 Konstrukce pristroje Technická data 37
2.2 Predpisy a ustanoveni
2.3 Montáz
2.4 Elektrická prípojka
2.5 Pridani pristroje Ekologie a recyclace 39
Zaručni podmíky 39

Spis tresci

Polski strona 40-45
1. Instruktura obsluqi 40-42

Dužívat s požadovanou.

opatností, aby se vyloučilo potencialní riziko vlivem požáru, nebezpečí zasaženi elektrickým proudem nebo zraněni. Proto se smí prístroj používat pouze tim způsobem, ktery je popsán v tomto navodu. Jakékoliv uziti, které neodpovidá doporučeni vyrobce, muzě mit za následek poskození prístroje nebo poraněni obsluhujiciho. Je nutno zajistit správné prizpůsobeni mezi potřebour tepla mistrnosti a topnám vykonem prístroje.

Prid pouzitim pristroje je treba si peclive proci st cely navod a je nutno dorzet Pokyny, ktere jsou uvedeny pro spravnou manipulaci s pristrojem.

Tyto pokyny pečlivé uschovejte, predejte je v pripadě zmeny majitele dalšimu uživoteli.

Budou-li zapotrebi pripadne opravy, prenechtePokyny k nahlednuti odbornikovi.

1.1 Popis pristroje

WKL je elektrickým prímotopným prístrojem, určeným vyhradné k montáži na stěnu. Prístroj je vhodné např. jak hlavní nebo jaků prechodné popř. doplěkové vytápéné.

Typová rada WKL-S

Po upevnéni na stenu a elektrickém pripojeni prostrechnictvim sitové zastrcky je pristroj pripraven k provozu.

Typová rada WKL-U

Po upevné n na stenu a elektrickém priopojeni pomoci pevné pripojky s pouzitim pristrojové pripojné krabice (je tbreba respektovat prišlusné mistrí predpisy a normy!) je priestroj pripraven k provozu.

Funkce pristroje

Vzduch v konvektoru se ohrivá topnám tělesem a vystupuje prirozenou konvekci nahoru vystupné vzduchovou mřízkou (4). Otvory, které jsou umistěny v dolní straně prístroje, proudí do konvektoru chladné vzduch z mistrnosti.

Zabezpečovacá zářizení

Konvektor je vybaven ochrannou tepelnou pojistkou (STR), ktera pri prehratip ristroj vypne. Po odstraneni priciny (napr. zakryte otvory pro vystup nebo vstup vzduchu) se uvede pristroj po ochlazovac硬度, ktera trva nekolik minut, opet do provozu.

1.2 Obsluha

Pomoci spinae (1) na pravé strané pristroje se konvektor zapina, resp. vypina.

Požadovaná teplota mistsosti je plynule nastavitné knofíkem pro volbu teploty (2) v Rozmezi mezi cca +6^ a +30^ . Jakmile je dosaženo nastavené teploty mistsosti, udržuje se tato teplota prerušovám ohrevem konstantné na nastavené hodnotě (topny vykon pristroje musi pritom odpovidat nejméně nutné potřebe tepla mistsosti).

Pokud existuje v mistrnosti vice topnych pristroju, muze byt nastaveni voliciho knofliku pro teplotu na kaźdem pristroji ruzné.

Aby se zamezilo pri otevrenych oknech v mistnosti prilis velke spotrebe elektricke energia, mel by se pristroj behem vetrani spinacem (1) yypnout.

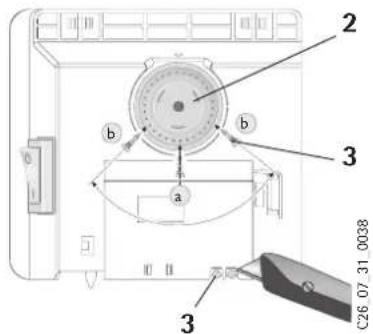

S oběma kolíky (3), které jsou umistěny na zadní straně spínaci skřínký, je možno regulator teploty fixovat na určité nastavení nebo omezit rozsah nastavení teploty.

Pro fixovani na požadovanou teplotu se musízasunout kolík a do přěné protilehlého otvoru.

Pri omezeni rozsahu nastaveni teploty se nestavina knofliku pro volbu minimalni a maximalni hodnota a oznaci se vzdyzasunutim koliku b do trochu presazenene usazeného protilehleho otvoru.

1.2.1 Externí regulator teploty mistnosti

Pristroj je mozo pouzivat v pripadé potreby s externim regulatorem teploty mistnosti, ktery lze bezné zakoupit v odbornych obchodech.

Pritom se musi natočit volić knoflik teploty (2) k pravěmu dorazu (MAX).

Regulator teploty mistristosti by se mél umístit v co největsí vzdálenosti od prístroje a ve yóscenejméne 1,5 m.

1.2.2 Odstaveni konvektoruk provozu

Pro odstaveni pristroje z provozu se musi nestavit spinač do poloze VYP a vytáhnout sitová zástrčka z nastěnné zásuvky (nevytahujte zástrčku ze zásuvky uchopení pripojovaciho vodiče).

1.3 Bezpečnostní poukyny

Piroj se nesmi pouzivat

• v mistnostech, které jsou ohroženy chemikáliemi, prachem, plyny nebo parami s nebezpečím požáru nebo vybuchu;
• v bezprostřední blízkosti potrubi nebo zásobniků, které vedou nebo obsahuji hořlavé nebo vybuchem ohrožujici latky;

• tehdy, když není možno dodržet minimálny vzdálenosti k plochám okolnínich predmětu.

• Montáz (elektrickou instalaci), a rovnéz první uvedeni do provozu a udrzbu tohoto pristroje smí provadět pouze oprávněny odborník na podkladě tohoto navodu.
  V Žádném pripadé se prístroj nésmi používat tehy, kdyz se provádeji v mistrasti jeho instalace práce jakoPokladání, broušením, osětrováním voskem, cistěné benzinem a dalí osetřování (spreje, pasty na parkety) podlah nebo podobné Činnosti.

• Povrch skrǐne prístroje a vystupujići vzduch se během provozu velmi zahrivaji (teplota prěs 80 °C). Hroží nebezpećí popálením! Zásadné nedovolujte malým dětem, aby se k prístroji príblížovaly.
• Na pristroj se nesmejiPokladat zadne predmety, o pristroj se nesmi nikdo opirat nebozasahovat mezi topny pristroj a stenu (napr.pro suseni pradla).Rovnez se nesmejiPokladat v bezprostredni blizkosti pristroji zadne hoilave, zapalne nebo tepelnizolačni predmety nebo materialy, jako pradlo, prikrývky, casopisy, nadoby s voskem na parkety nebo benzinem, sprejové nadobky a podobné.

Hrozínebezpečí vzplanutil!

Aby se zabránilo prehráti topného pristroje, nesmí se zarizení zakryvat.

A Pro prédméty jakéhokoliv druhu, jako nábytek, záclony, závesy a textilie nebo ostatné hořlavé nebo
nehořlavé materiaílu museji byt dodrženy k pristroji nasledujíci minimálne
odstupy:
k vystupné mřížce vzduchu 500 mm
k bočním cástem pristroje 100 mm
k horní straně pristroje 150 mm
k dolní straně pristroje 100 mm
k zadné stěné pristroje 26 mm

Tepl' yzduch musi mit moznost bez omezeni z priestroje vystupovat!

• Pristroj se nesmi pouzít jako volné stojíci zařazení.
• Na pristroj nevstupujte!
• Na pristroji se nesmi provadet zdne zmeny.
• Prístroj nenecháveje nikdy v provozu bez dozoru.
  Zvlastni pozornost je vyzadovana tehdy, kdyz se pristroj pouziva v pritomnosti deti, nemocnych osob nebo zvirat. Hrozi nebezpeci poraneni!
• Vestlizhe je nekterá cást pristroje poskozená, pristroj spadl nebo již na něm existovala zavada, nesmi se uvest do provozu.
• Pri poskozeni privodniho kabelu tohoto spotrebice musi byt tento kabel vymenen bud'primo vyrobcem nebo jeho autorizovanym servisem nebo jinou osobou s elektrotechnickou kvalifikaci, aby nevznikl nebezpecny stav.

1.4 Osetrovánia udržba

Pokud by se projevilo na vystupni mierzce vzduchu a na skrini priestroje lehké zbarveni, pak je nutno tyto casti co mozno ihned otrit vlhym hadrem a horkouvodu. Ve studenem stavu se priestroj cisti obvyklymi cisticimi prostredky. Pri tchto pracich je treba se vyvarovat pouzivani abrazivnich a ziravych cisticich prostredku. Do priestroje nesmi vnknout vlhkost. Do vzduchovych drazek nestrikejte cisticici sprej. Doporučujeme, abyste nechávali pri pravidelné udrzbe prezkouset také kontrlá a regulačné pvky priestroje. Nejpozději 10 roku po prvním uvedeni priestroje do provozu by měl prišlušné odborník zkontrolovat bezpečnostní, kontrlné a regulačné pvky.

Co dělat, když ...?

se pristroj neohrivá?

Zkontrolujte, zda...

... není zapnuto tlacítko ZAP/VYP.

... se neporušila ve vaši pojistkové skřínce príslušné pojistka nebo se nevypnul jistič.

Odstrahte pricinul

Pokud by se potom stale jeste topny pristroj neohrival, zavolejte servisni sluzbu!

Zjisteteztypového stitku (8) na pristroji typ a

Cislo (Nr.) pristroje a sdeltte tyto udaje servisi sluzbe!

AEG

Typ:WKL...

E-Nr: F-Nr:

2. Instrukce k montáži

Instalaci a elektrickou pripojku pristroje musi provest odbornik s prihlédnutim k těmto instrukcím k montáži. Obal pristroj a prislušenstv odstraţe teprve na miste jeho instalace, pritom dejte pozor na pribalený sáček! Pri vybalování dbejte na to, aby nežustaly v obalovém materialu zadné cásti prislušenstv pristroje.

2.1 Konstrukce pristroje

4 mřížka pro vystup teplého vzduchu
5 drzak na stenu
6 uzaviraci kolik
7 vedeni k pripojen na elektrickou sit
8 typovy Štǐtek

Technická data

typ		WKL 503 S WKL 503 U	WKL 753 S WKL 753 U	WKL 1003 S WKL 1003 U	WKL 1503 S WKL 1503 U	WKL 2003 S WKL 2003 U	WKL 2503 S WKL 2503 U	WKL 3003 S WKL 3003 U
vyška mm 450
šižka mm 370 445 445	590 740	890 1040
hloubka s nástěnným držákem	mm	78 100
rozmér A mm 121 195	195 343	491 639 787
hmotnost	kg	4,0	4,6	4,6	6,0	7,2	8,4	9,9
el. připojení		1/N ~ 230 V
příkon	kW	0,5	0,75	1,0	1,5	2,0	2,5	3,0
rozsah nastavitelné teploty	°C	cca 6 až 30
protizámrazová ochrana	°C	cca 6
třída ochrany		II
stupečné elektrického krytí		IP 24, chráněn proti stříkají vodě
schvalení		viz typový štětek prístroje

2.2 Prédpisy a ustanoveni

Pristroj se nesmí

• používat v mistrnostech, které jsou ohroženy chemikáliemi, prachem, plyny nebo parami s nebezpecim požáru nebo vybuchu;
• použivat v bezprostřední blízkosti potrubí nebo zásobníků, které vedou nebo obsahuji hořlavé nebo vybuchem ohrožujici látky;
• použivat tehyd, kdyz není možno dodržet minimálny vzdálenosti k plochám okolnínich predmětu.

V dlnach nebo jinych mistrnostech, v nichz vznikaji odpadni plyny, pach z oleje a benzinu atd. nebo se pracuje s Rozpoustedly a chemikaliemi, muze dojit k dele trvajicimu obtezovani pachem a pripadne ke znecisteni.

• Prístroi se smí instalovat pouze na svislych stěnách, jež jsou odolné proti teploté nejménye 80°C.

• Pri montázi je nutno dostržet minimálny odstup k plochám vedlejsich objektu.
  Vsechny elektricke prace pri pripojovani a instalaci je nutno provest podle prislu-snych platnych naroDNich a regionALnich norem a predpisu a v souladus ustanovenimi prisluNeho elektrorozvodneho zavodu.

• Pristroj se nesmi instalovat bezprostredne pod nastennou zasuvku.

• Pokud se má prístroi pevně prípojit na rozvodnou sít stridaveho proudu (prípojnou krabici), musi jej být možno oddělit od sítě všemi poly zařizením s mezerou mezi kontakty velikosti nejmény 3 mm. K tomu lze použít stykačú, vypinačú LS, pojistek atd. Instalace s pevně uložéným prípojovacím vedením není prípustné.
• Je t'reba respektovat udaje na typovem stitku pristroje!
  Uvedene napeti musi souhlasit se sitovym napetim na miste instalace pristroje.
• Pri instalaci vytapeciho pristroje v mistnostech s koupaci vanou a / nebo sprchou je nutno mit na zreteli ochrannou oblast podle prislušné platné normy v souhlasu s udaji, uvedenymi na typovém šitku pristroje.
• Prístroi se musi umistit tak, aby se nemohli spinacich a regulačnich zařizení dotknout osoby, jež se nacházeji v koupaci vaně nebo pod sprchou.
• Vedení pro pripojeni k elektrické siti smi pri pripadné vyměne nahradit pouze odborník s použitím originálních.

2.3 Montáz

2.3.1 Montáz nasténného držákub

Nastěnný držák se použije rovněž jako šablona pro upevněné, a zajistuje pritom potřebnou vzdálenost od podlavy.

Pro upevnéi pristroj se postupujne nasledujicim zpusobem:

• I ve strodu orientovany nastenny drzak (5) postavte vodorovne na podlahu, a vyznacte na montazni stene otvory, oznacene pismeny a a d;
• II zvedněte nástěnný držák tak, aby se kryly otvory b v nástěnném držáku s práve umistěnémi značkami na montážné stěné;
• oznácte otvory c a d nastěnného držáku na montážné stěné;
• vyvrteje na vsech 4 znackach otvory a upevnete nastenny drzak s pouzitim vchodnych upevnovacich materialu (srouby, hmozdinky) vzy podle druhu steny. Vyrovnani pri pripadnem posunut upevnovacich otvor je moze pomoci vertikalnich podelnchy otvor.

Zavěste konvektor jeho uchytnymi vyřezy v zadní straně pristroje současné na 4 listy nastěnného držák u pritlacte jej, abyste pristroj aretovali. Potom otočte uzavirác kolík (6) nastěnného držák ve směru hodinovych ručíček až k dorazu a tím upevnéí zajistě.

Při demontáži konvektoru se musi po uvolnéí uzaviraciho koliku prístroj lehce nadzvednout a potomzejmout směrem dopředu z držák.

Vysvětlete uživateli funkce prístroje. Upozorněte jej zvlástě na bezpečnostní poukny.

Pridejte uživoteli instrukce k používáná a montázi prístroje.

3. Záručni podmíky

Uplatnováni nároku na poskytnuti záruky je moźne pouze v zemi, kde byl prístroi zakoupen. Obratte se prosím na príslušné zastoupeni firmy AEG nebo na dovoze.

Montáž, elektroinstalaci, udržbu a první uvedeni do provozu smí provadět pouze kvalifikovany odbornik.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montaž a provoz uvedenych v prišlušné montáznim a provoznim námovodu.

3.1 Ekologie a recyclklace

Zpracovani odpadu ze starych pristroju

Přistroje s tímto označenim nepatři do popelnice a je nutno je odděleně sbirat a likvidovat.

Zpracovani odpadu ze starych pristroju ma odborny a vecny zaklad v mistrne platnych predpisech a zakonech.

Uplatnováni nároku na poskytnuti záruky je moźne pouze v zemi, kde byl priestroj zakoupen. Obratte se prosím na príslušné zastoupení firmy AEG nebo na dovoze.

Montáž, elektroinstalaci, udržbu a první uvedeni do provozu smí provadět pouze kvalifikovany odbornik.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montaž a provoz uvedenych v prišlušné montázním a provozním námovodu.

3.1 Ekologie a recyclklace

Zpracovani odpadu ze starych pristroju

Přistroje s timto označenim nepatri do popelnice a je nutno je odděleně sbirat a likvidovat.

Zpracovani odpadu ze starych pristroju ma odborny a vecny zaklad v mistrne platnych predpisech a zakonech.
