GA-Z87X-UD3H - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-Z87X-UD3H
Formát	ATX
Patice procesoru	LGA1150
Čipová sada	Intel Z87 Express
Typ paměti	DDR3
Počet paměťových slotů	4 (max 32 GB)
SATA konektory	6 x SATA 6 Gb/s
USB konektory	USB 3.0 (přední a zadní)
Požadované napájení	ATX 24pin + 8pin CPU
Rozměry	30,5 x 22,9 cm (cca)
Hmotnost	Přibližně 1,2 kg
Hlavní funkce	Podpora vícejádrových Intel, integrovaná grafika, PCI Express 3.0, High Definition audio
Údržba a čištění	Oprášování stlačeným vzduchem, vyhněte se kontaktu s vodou
Bezpečnost	Antistatická opatření, před manipulací odpojte napájení
Náhradní díly a opravitelnost	CMOS baterie, SATA kabely, I/O štít, manuál
Obecné informace	Základní deska pro širokou veřejnost s přetaktováním, dual BIOS, Ultra Durable

Často kladené otázky - GA-Z87X-UD3H GIGABYTE

Jaký typ procesoru mohu nainstalovat na GA-Z87X-UD3H?

Tato základní deska je kompatibilní s procesory Intel Core i7/i5/i3, Pentium a Celeron pro patici LGA1150. Ujistěte se, že BIOS je aktuální pro novější modely.

Kolik paměťových modulů mohu nainstalovat?

Základní deska má 4 sloty DIMM DDR3, podporující až 32 GB paměti. Pro optimální výkon použijte identické moduly v dvoukanálové konfiguraci.

Jak nainstalovat procesor?

Zvedněte páčku patice, zarovnejte trojúhelník pinu 1 procesoru s trojúhelníkem patice, jemně vložte CPU bez násilí, poté sklopte páčku a přítlačnou desku. Podrobnosti naleznete v manuálu.

Kam zapojit ventilátor procesoru?

Zapojte kabel ventilátoru do konektoru CPU_FAN umístěného poblíž patice. Použijte 4pinový konektor pro PWM regulaci.

Jak nainstalovat ovladače?

Vložte přiložené DVD a spusťte automatickou instalaci. Nejnovější ovladače si také můžete stáhnout z webových stránek GIGABYTE.

Jak se dostat do BIOSu?

Stiskněte klávesu Del hned po zapnutí počítače. BIOS UEFI od GIGABYTE umožňuje nastavit systémové parametry.

Co dělat, když základní deska nenabíhá?

Zkontrolujte, zda je napájení správně připojeno (24pin + 8pin CPU). Ujistěte se, že CPU a RAM jsou dobře usazeny. Resetujte BIOS vyjmutím CMOS baterie na několik sekund.

Mohu použít SATA pevný disk?

Ano, základní deska má 6 portů SATA 6 Gb/s. Připojte SATA kabel k disku a k základní desce, poté disk v BIOSu nakonfigurujte, pokud je to nutné.

Jak zapojit přední panel skříně?

Připojte kabely předního panelu (power, reset, LED) na hlavičku F_PANEL. Přesné zapojení naleznete v manuálu, protože se liší podle modelu.

Jaký je doporučený postup čištění?

Odpojte napájení. Použijte stlačený vzduch k odstranění prachu. Vyhněte se kapalinám. Pro kontakty použijte suchý měkký hadřík nebo vatový tampon s isopropylalkoholem.

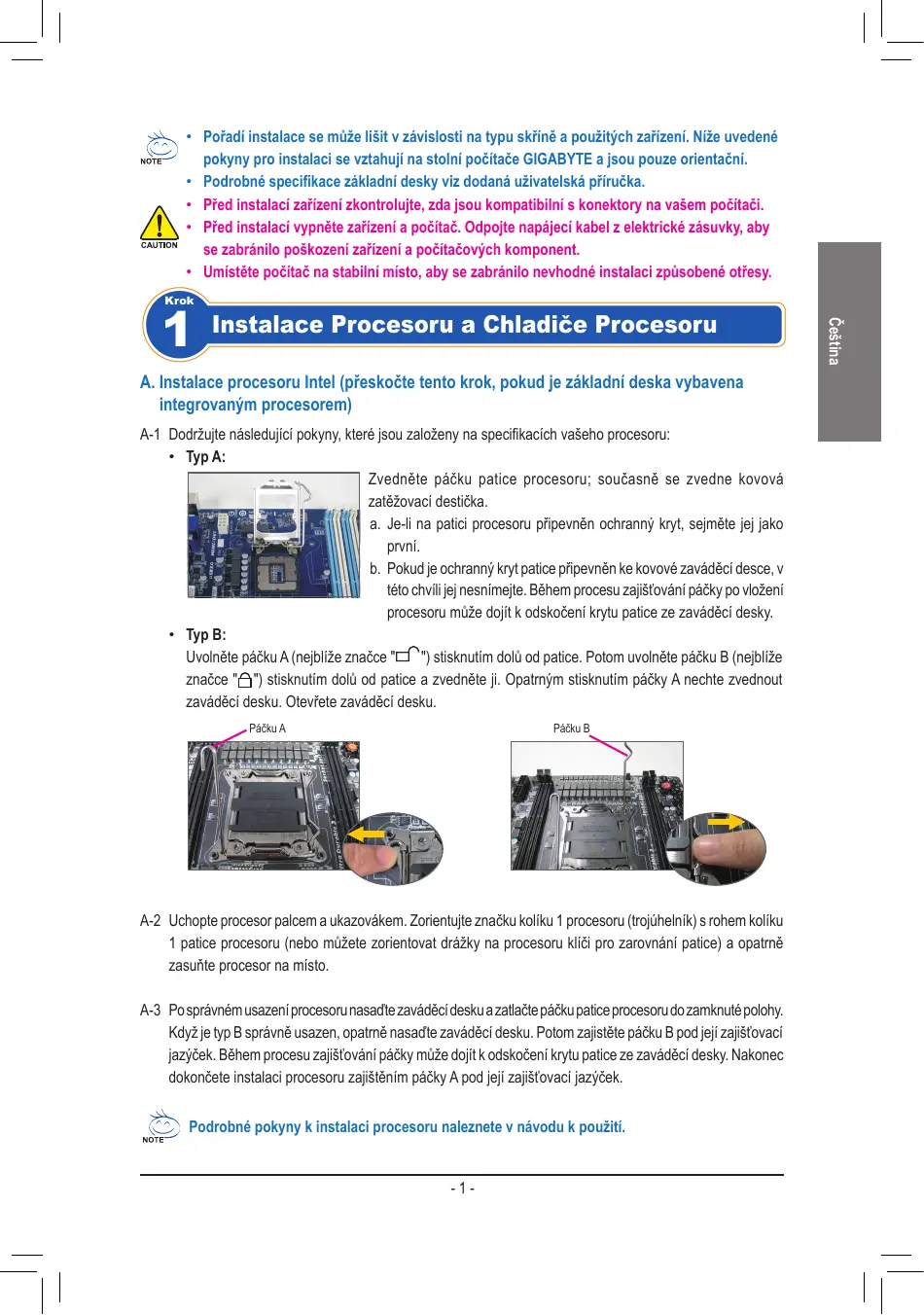

NÁVOD K OBSLUZE GA-Z87X-UD3H GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patie procesoru; současně se zvedne kovová zatežovác desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

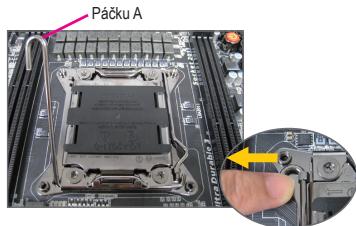

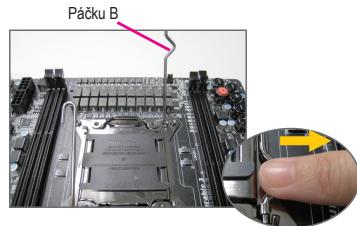

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku koliku 1 procesoru (trojúhelnik) s rohem koliku 1 patice procesoru (nebo muzete zorientovat drážky na procesoru kliči pro zarovnáni patice) a opatrězasuñte procesoru na mistró.
A-3 Po správném usazení procesoru nasadte zavádećí desku a zatlăcte páčku patice procesoru do zamknute polohy. Když je typ B správně usazen, opatrné nasadte zavádećí desku. Potom zajistěte páčku B pod jejizi zajistovací jazyček. Během procesu zajistovani páčky mûze dojtí k odskočeni krytu patice ze zavádećí desky. Nakonec dokončete instalaci procesoru zajistěním páčky A pod jejizi zajistovací jazyček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladiče procesoru nejdřve naneste na povrch procesoru tenkou vrstvu teplovodíve pasty pro tepelné jímky. Potom naintalujte chladič (viz námov na instalaci chladiče procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

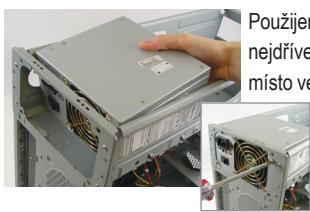

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použité skrǐne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožířovaci karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šroukBky.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

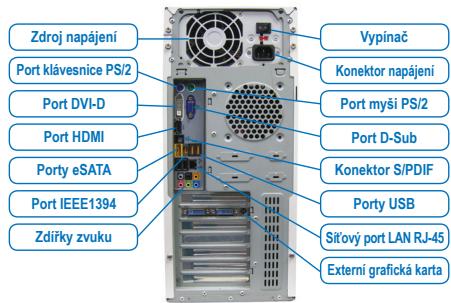

Pripojeni Periférié

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
