GA-Z87X-UD3H - Scheda madre GIGABYTE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda madre
Marca	GIGABYTE
Modello	GA-Z87X-UD3H
Formato	ATX
Socket del processore	LGA1150
Chipset	Intel Z87 Express
Tipo di memoria	DDR3
Numero di slot memoria	4 (max 32 GB)
Connettori SATA	6 x SATA 6 Gb/s
Connettori USB	USB 3.0 (anteriore e posteriore)
Alimentazione richiesta	ATX 24 pin + 8 pin CPU
Dimensioni	30,5 x 22,9 cm (circa)
Peso	Circa 1,2 kg
Funzioni principali	Supporto multi-core Intel, grafica integrata, PCI Express 3.0, audio ad alta definizione
Manutenzione e pulizia	Spolveratura con aria compressa, evitare il contatto con l'acqua
Sicurezza	Precauzioni antistatiche, scollegare l'alimentazione prima di qualsiasi intervento
Pezzi di ricambio e riparabilità	Batteria CMOS, cavi SATA, schermo I/O, manuale
Informazioni generali	Scheda madre consumer con overclocking, dual BIOS, Ultra Durable

Domande frequenti - GA-Z87X-UD3H GIGABYTE

Che tipo di processore posso installare sulla GA-Z87X-UD3H ?

Questa scheda madre è compatibile con i processori Intel Core i7/i5/i3, Pentium e Celeron per socket LGA1150. Assicurarsi che il BIOS sia aggiornato per i modelli più recenti.

Quante barrette di memoria posso installare ?

La scheda madre dispone di 4 slot DIMM DDR3, supportando fino a 32 GB di memoria. Per prestazioni ottimali, utilizzare moduli identici in configurazione dual channel.

Come installare il processore ?

Sollevare la leva del socket, allineare il triangolo del pin 1 del processore con quello del socket, inserire delicatamente la CPU senza forzare, quindi abbassare la leva e la piastra di pressione. Consultare il manuale per i dettagli.

Dove collegare la ventola del processore ?

Collegare il cavo della ventola al connettore CPU_FAN situato vicino al socket. Utilizzare un connettore a 4 pin per la regolazione PWM.

Come installare i driver ?

Inserire il DVD fornito con la scheda madre ed eseguire l'installazione automatica. È anche possibile scaricare i driver più recenti dal sito Web di GIGABYTE.

Come accedere al BIOS ?

Premere il tasto Canc (o Del) subito dopo aver acceso il computer. Il BIOS UEFI di GIGABYTE consente di regolare le impostazioni di sistema.

Cosa fare se la scheda madre non si avvia ?

Verificare che l'alimentazione sia collegata correttamente (24 pin + 8 pin CPU). Assicurarsi che CPU e RAM siano ben inseriti. Reimpostare il BIOS rimuovendo la batteria CMOS per alcuni secondi.

Posso utilizzare un disco rigido SATA ?

Sì, la scheda madre dispone di 6 porte SATA 6 Gb/s. Collegare il cavo SATA al disco e alla scheda madre, quindi configurare il disco nel BIOS se necessario.

Come collegare il pannello frontale del case ?

Collegare i cavi del pannello frontale (power, reset, LED) all'intestazione F_PANEL. Consultare il manuale per la piedinatura precisa, poiché varia a seconda dei modelli.

Qual è la procedura di pulizia consigliata ?

Scollegare l'alimentazione. Utilizzare aria compressa per rimuovere la polvere. Evitare liquidi. Per i contatti, utilizzare un panno morbido asciutto o un cotton fioc con alcol isopropilico.

MANUALE UTENTE GA-Z87X-UD3H GIGABYTE

• La sequenza dell'installazione può differire a seconda del tipo di case e dei dispositivi utilizzati. Le istruzioni per l'installazione indicate in basso si applicano ai sistemi desktop GIGABYTE e sono solo di riferimento.
• Per specifiche dettagliate sulla schedamadre,fare riferimento al manuale utente incluso.
• Accertarsi che i dispositivi siano conformi ai connettori sul computer, prima di installerli.
• Prima dell'installazione, accertarsi che i dispositivi e il computer siano spenti. Scollegare il cavoelettrico alla presa per evitare di danneggiare i dispositivi e i componenti delsystema.
• Posizione il computer su una superficie stabile per ovviare ai problemi di un'installazione non corretta dovuta a oscillazioni.

Installazione Della CPU E Della Ventola

A. Installazione di una CPU Intel (saltare esta fase se la schedà madre ha una CPU integrata)

A-1 Fare riferimento alle segunti istruzioni in base alle specifiche della CPU:

• Tipo A:

Sollevare la leva del socket della CPU e la piatra metallica si solleva allo stesso modo.

a. Se il coperchio del socket protettivo è fissato al socket della CPU, è necessario prima rimuoverlo.
b. Se la copertura della presa alla piastra protettiva è fissata sulla piastra di carico in metallo, non rimuoverla in questa fase. La copertura della presa potrebbe apparire automaticamente fuori alla piastra di carico durante il processo di reinnesto della leva dopo aver inserto la CPU.

• Tipo B:

Abbassare la leva A (la più vicina al contrassegno "O") allontanandola dal socket per sganciarlo. Quindi abbassare la levetta B (la più vicina al contrassegno "O") allontanandola dal socket e alzare. Premere delicatamente sulla leva A per consentire alla placchetta di fermo di alzarsi. Aprire la placchetta.

A-2 Afferrare la CPU con il pollice e l'indice. Allineare il segno del pin uno della CPU (triangolo) con l'angolo del pin uno dell'alloggiamento (oppure allineare le tacche della CPU ai segni sull'alloggiamento) e insere delicatamente la CPU al suoippo.
A-3 Una volta inserta correttamente la CPU, rimettere la piastra e spingere indietro la leva dell'alloggiamento in posizione di blocco.

Una volta correttamente inserita la tipo A, ripositionare con cura la placchetta di fermo. Quindi fissare la levetta B sotto la sua linguetta di arresto. Il coperchio del socket può saltar fuori alla placchetta di fermo durante l'operazione di aggancio della leva. Infine, per completing l'installazione della CPU, spingere la leva A sotto la sua linguetta di arresto.

Per istruzioni dettagliate sull'installazione della CPU, fare riferimento al manuale dell'utente.

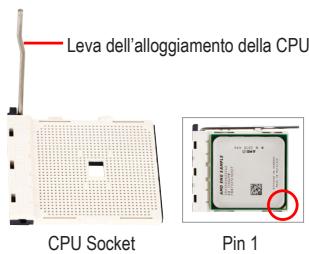

B. Installazione di una CPU AMD (saltare esta fase se la schedà madre ha una CPU integrata)

B-1 Sollevare Completely la leva dell'alloggamento della CPU. Allineare il pin uno della CPU (simbolo del triangolino) con il segno del triangolo sull'alloggamento ed insere delicatamente la CPU. Accertarsi che i pin della CPU si insertancano perfettamente nei fori.

B-2 Una volta inserta, poggiare un dito al centro della CPU, abbassando la leva dell'alloggiamento e bloccandola in posizione.

• Non forzare la CPU nell'alloggiamo. La CPU non può essere inserita, se orientata in maniera errata. In questo caso, orientare correttamente la CPU.
• NON toccare i contatti dell'alloggamento. Per proteggere l'alloggamento della CPU, riposizonare sempre le copertura di protezione quando la CPU non è installata.

C. Installazione della ventola della CPU

C-1 Prima di installare la ventola della CPU, aggiungere uno strato sottile di pasta dissipatrice sulla superficie della CPU stessa. Quindi installare la ventola (fare riferimento al relativo manuale d'installazione)
C-2 Collegare il cavo della ventola al connettore CPU_FAN sulla schedà madre, in modo che possa funzionare correttamente evitando il surriscaldamento della CPU.

Installazione Del Modulo Di Memoria

Fare attenzione all'orientamento del modulo di memoria. Distribuire le clip di fissaggio su entrambé le estremità dell'alloggiamento della memoria. Inserire il modulo di memoria nell'alloggiamento. Come indicate nell'imagine a sinistra, poggiare le dita sul bordo superiore del modulo di memoria spingendolo verso il basso ed inserendolo in verticale nell'alloggiamento. Le clip sulle estremità dell'alloggiamento scatteranno, una volta inserito il modulo.

Preparazione Del Case E Installazione Dell'alimentazione

Usando ilsystema desktop GIGABYTE come esempio, rimuovere prima entrambi i lati e l coperchio del case per insertire l'alimentazione. Posizionare l'alimentatore nel case correttamente e fissarlo con le viti. L'installazione e la posizione dell'alimentazione possono variate a seconda del tipo di case utilizzato.

Per garantire un'alimentazione sufficiente alsystema, si consiglia di utilizzato un alimentatore di buona qualità.

Installazione Della Scheda Madre

Rimuovere la maschera posteriore del case e sostiturla con quella della schedamadre. Collocare la schedamadre all'interno del case posizionandolo nella sua maschera posteriore. Allineare i fori per le viti di montaggio sulla schedamadre con i fori corrispondenti sul case. Fissare la schedamadre con le viti.

Schemo I/O

Installazione Di Una Scheda Di Espansione

Scheda grafica PCI Express

Individuare uno slot di espansione che supporti la sched e torniere il suo coperchio dal pannello posteriore del case. Inserire la scheda di espansione dello slot. Fissare con una vite la staffa della scheda di espansione al pannello posteriore del telao.

• Prima di acquistare una schedà di espansione, controllare la lunghezza della schedà, assicurandosi che sua adatta al telaio.
• Accertarsi che la schedà di espansione sia Completely insertita nella slot.

Installazione Di Dispositivi IDE E SATA

Installazione di un'unità ottica

6-1 Installare le unità ottiche, come DVD-ROM e CD-ROM. Rimuovere il coperchio dell'alloggiamento dell'unità da 5,25" sulla parte anteriore del case. Montare l'unità ottica nell'alloggiamento da 5,25" e fissarla con le viti.

6-2 Installare dischi rigidi IDE e SATA. Installare il disco rigido nell'alloggiamento all'interno del case e fissarlo con le viti.

Installazione di un disco rigido

• Un connettore IDE della scheda madre più collegare fino a due dispositivi IDE. Prima dell'installazione controllare le impostazioni dei jumper (master e slave) sui dispositivi IDE.
• Se è installato più di un disco rigido, accedere al BIOS Setup delsystema per impostare la sequenza di avvio del disco rigido.

Collegameno Dei Cavi Ai Connettori Interni

7-1 Collegare i cavi ai connettori interni e ai connettori sulla schedamadre, inclusi i connettori IDE/SATAe quelli dell'audio del pannello frontale, USB, IEEE 1394 ecc.
7-2 Collegare il modulo del pannello frontale (diverno a seconda della struttura del case e che è composto da spia di alimentazione, spia dell'attività del disco rigido, altoparlanti, tasto di reset, tasto di accensione, ecc.) dal case al connettore del pannello frontale (F PANEL) sulla scheda madre.

Connettore del pannello frontale

Assegnazioni pin A:

Assegnazioni pin B:

MSG:LED Messaggio/Alimentazione/ Sleep

PWR: LED alimentazione

PW: Interruttore di alimentazione SPEAK: Altoparlante

HD:LED di attività del disco rigido
RES:Tasto reset

C.I.: Collettore di intrusione dello chassis

(Note) Le assegnazioni dei pin del pannello frontale sono differere da modello a modello. Fare riferimento al manuale utente della schedà madre per le assegnazioni reali dei pin.

Fase

Periferiche Di Connessione

Pannello posteriore del telaio

Una volta completing le fasi di cui sopra, collegare le periferiche come tastiera, mouse, monitor ecc., al computer. Quindi collegare l'alimentazione, accendere il sistema e installare il software necessario.

IocneBodatbHOBCTyataOBKIN KOMIOHEHOB MOXET 3ABNCeTb OT TnA KOpNcA u YctaHABINBaEMbIX yctpoCTb. PInpBeaHHeBt Hnke HcHTpyKuN oYctaHOBKe OTHOCrTa K NaCToJIbHbIM KOMIIbOTepAM GIGABYTE nPnpdaHaChNeHbToTkoDn CnPBAKn.
CneuФkaun Baewc nCTeMHOn PnAaTbI pNBeDeHbI B PyKOBoDCTBe NO nCnOJb3OBAHN O PnAaTbI.
- Паран дусалу устаньку龟дпесь,чо pa3beMbI yctahabnBaembIX yctpoicTB COOTBETCTBYOT pa3beMaM CNTeMHNo IПаТи I KOPnyca.
- Pered naHOM yCTaOBKb BkNCHyTe yCTPOBCTBa N KOMNbOTep. OTKnOChte npBOAd nHTAHnA O pO3eTNk cTmNTAHNA. B nptbHMCBn Cnyae HmecTec BepoTHocb NobpeXdHn PoKDJIHOaEmbIX yCTPOCTB N KOMNOHETOB KOMMbTEpa.
- UctanabJIbnaBte KOMIbHOTep Ha TbePdyu N yCTOuINbYIO NOBEPXHOCTb, NocKoJIbKy KaaAHne I TpRAcA MOrTy npIBeCTn K HENpABInbHOJ yCTaHOBKe.

UcTaHOBka npoueccopa n TeHNOOTBODa npoueccopa

A. UctahOBka npoecccopa Intel (nponycnte 3ty nTepaunIO, ecnHa cnCTemHoi pIaTe yctahOBJIen BcTPOeHHbI LII)

A-1 Obpatntecb KnHCTpykun, COCTABJIENHOB B COOTBTCTBNI CO CNEUΦNKAUne IPOUCEcopa:

TnA:

IpoHnMnte pbIur n MeTaNueckyU pNactHy, qKcnpuOme npoecoppBpa3beme

a. Ecn Ha npoceccopHom pa3beme yctahOBHeHa 3aunTHnA KpbIuKa, nepeB BbInOpHEnHem NocJeDyUxHx OepauN ydaJIte ee.
b. Ecni Ha MeTaNJIeCko IIaCTInHe npOecCOPHO pa3bema yCTaHOBNeHa 3aIHTNa KpbIiKa, He ydaJIaIe ee Ha daHOM 3tane. KpbIiKa npOecCOPHO pa3bema 6yIeT ydaIeHa ABToMaTHeckn nocne yCTaHOBKn IpoCeCCopa B pa3bem iΦIKCaunp bHuIra.

TunB:

Haxmte Ha pIyar A (6bnkaiu nn K mapkpOBke "BHN3 N B CTOPHO TnpocccpHoro pa3bema, yTO6bI OCB6OoNTb erO. Daane Haxmte Ha pIyar B (6bnkaiu nn K mapkpOBke "BHN3 N B CTOPHO TnpocccpHoro pa3bema, YTO6bI OCB6OoNTb erO, 3aTe moNHMnTe erO. AkkyaTHo hadabnte Ha pIyar A, YTO6bI npINODHrTb npKIMHy oPamKy. OTknHbTe npKIMHy oPamKy.

A-2 Bo3bMnTe npoecccop 60nbHm n yka3aTeNbHbI m naIbIaAMn, coBMeCTne 1-н кOTAKT npoecccopa c mapKnpoBcKOB B vIe 3OToNTcTO TpeYroJIbHnKa c 1-M KOnTAkTOM Ha pa3bEme (NII N COBMeCTNe BblEMcN Ha npoecccope C bVICTyNaMn Ha pa3bEme) n AkkypaTHO BCTaBbTe npoecccop B pa3bEm.
A-3 Y6eIINBUNsCb, YTO npOceccop yCTaHOBJIEN npABINbHo, ONyCTnTe npJHKIMHyo paMKy, a 3aTeM pbHar KpenlenHn npOceccopa.

Iocne toro kak npouceccop B ucnnohenn TnB nPapBnBHO yctahOBnE AkkpyaTHo BepHNe npKxMMHy o pamky bnpexhee noLoXeHne. 3akpoTe pybUar B n3abeDHTe erO npDfKcnpyooee KpeNHe. 3aunTHa Ka pa3bema MoKet camOpno3BOJbHO OTKpeNtbcra OT npKmHMo pamKn B npocce CfKcaunn pbuara.Tenepb, zakpoTe pbyar A n 3abeDHTe erO npDfKcnpyOooee KpeNHe dnn 3abepseHn yctahOBKn npoccecopa.

Ioprohna Hnctpykunno yctahOBke Lp pa3meena B COOTBeTCTByUoem pa3deJe PykoBocTBa noJIb3OBAteJIa.

B. YctahOBka npoceccopa AMD (nponycntte 3ty nTepaunio, ecn Ha cnCTemHno pnaTe yctahOBlen BcTpoeHHbI LII)

B-1 POnHnMInTe pblur npOeCCopHOro pa3bema BBePx no ynpoa.COBMeCTIte 1-IKoTAKT npOeCCopa C MapKnipOBkoB B BnDE MaJIeHbKO TpeYroLbHnKa C TpeYroLbHnKOM Ha npOeCCOPHom pa3bEme N AKKypaTHo BCTaBtE npOeCCOp B pa3bem. Y6eJntTEcb, YTO KOHTAKThbe WbTpIPbKN npOeCCopa HAdExHo BOUIN BOTBepCTna pa3bema.
B-2 YctaHOVB npoecccop B pa3bem, HaxMMTe pIaNbEm Ha cepeINHy npoecccopa, onyctte pbYar n 3aФNKcypyTe erO B KpaHEM HIXHM NOLOKeHN.

CPU Socket
1 KONTAKT

• Ppi yctanohVe npouecoppa B pa3bem He ppiKpIaIbIaBaiTe K hemy 60JIbIwX ycIIIN. Ppi HnpeAInbHO npouentauu npouecopp He BOIeT B pa3bem. B takOM cIyuae I3mENHte OpeNTauu npouecoppa.
• HE KACANTECB koNTAKTOB npoceccophoro pa3bema! Korda npoeccop He yctahOBen, nIa 3auntbkoNTAKTOB npoceccophoro pa3bema BcERda yctahABnBaTe Ha npKMMHyO pAMKy 3aunTHyO KpbIiKy.

C. YctaHOBKa TeNtIOoTbOda Ipoceccopa

C-1 Перед установский тенлOOTвда наразспесу на поьерхиocь npоцesscopа тонк сютетрmonactы. Посlete STORO установитetevelOOTвд (зИнстукцiamn no yctahOBke obpatntecb К Ркововсны NO tstahOBKE TEITLOOTBDA).
C-2 PIOdkIIOUHTe IPO BOI NITAHN TENNOOTBODA K pa3bemy CPU FAN HA CnCTEMHOIIATE. 3To o6ecneuH nPABINBHyO pa60Ty TENNOOTBODA H NO3BOHNT npedOTBpAHTb nepePB ePnoceccopa.

YctahOBka Modyne namrtn

Pacnooxnte moynb O3y dojknhim o6pazom. Ocbo6oDITE DIMM-pa3bem ot fncatopob u yctanobnte moynb namrtn b pa3bem. Haxmna pnaIaamn Ha bepxHnn Kpa mOdyJ, kak nokaaho ha pncyHke cneBa, BCTabTe ero BeptkanaBHO bpa3bem. Korda moynb namrtn BOiEET B pa3bEmdoynopa, fncatopby naedxho 3afockcnpyOT ero B pa3beme.

IodrotOBka Kopnyca n yctaHOBka 6JOKa nHTaHnA

PaccmToPM B kaucctbe npimepa Kopnyc GIGABYTE. Yto6bI yctahOBnTB B Kopnyc 6LOK nHTAHN, CHMNTE 6OKOBBIE CTeHKN I BepxHIOU KpbIuKY Kopnyca. UCTAHOBITE 6LOK nHTAHN B COOTBETCTBYOUs NTcEK N3akpeINTE erO Ha MecTe C nOMouBIO BVINTOB. IpopdOK yCTAHOBKn I pa3MeueHne 6NoKA nTtAHN da Pa3NJHbIX KopNYC0B MOYr pa3NJUaTbcra.

YtO6bI oBecnueHb NoDauy DoCTaTOUHOro NITAHNHa HBa CKe KOMNoHEThb I KOMNbIbTepe, peKOMeHNyETc IcNOJIb3OBAbT bBlcOKOkAYeCTBeHHbI MOnCHbI 6Jok NITAHN. Ecnn MoUHocTb 6Joka NITAHN HeNDOTATOnu, KOMNbIbTeP 6Jed pAbotat HectaMbHn HnIe CMOXET 3aRpy3HtCB.
