GA-Z87X-UD3H - Anakart GIGABYTE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Anakart
Marka	GIGABYTE
Model	GA-Z87X-UD3H
Form Faktörü	ATX
İşlemci Soketi	LGA1150
Chipset	Intel Z87 Express
Bellek Tipi	DDR3
Bellek Yuvası Sayısı	4 (maks. 32 GB)
SATA Konektörleri	6 x SATA 6 Gb/s
USB Konektörleri	USB 3.0 (ön ve arka)
Gerekli Güç	ATX 24 pin + 8 pin CPU
Boyutlar	30,5 x 22,9 cm (yaklaşık)
Ağırlık	Yaklaşık 1,2 kg
Ana Özellikler	Intel çok çekirdek desteği, tümleşik grafikler, PCI Express 3.0, yüksek tanımlı ses
Bakım ve Temizlik	Basınçlı hava ile toz alma, suyla temastan kaçınma
Güvenlik	Antistatik önlemler, herhangi bir işlemden önce gücü kesme
Yedek Parçalar ve Onarılabilirlik	CMOS pili, SATA kabloları, I/O kalkanı, kılavuz
Genel Bilgiler	Overclocking destekli tüketici anakartı, çift BIOS, Ultra Durable

Sık sorulan sorular - GA-Z87X-UD3H GIGABYTE

GA-Z87X-UD3H üzerine hangi tür işlemci takabilirim?

Bu anakart, LGA1150 soketli Intel Core i7/i5/i3, Pentium ve Celeron işlemcilerle uyumludur. Daha yeni modeller için BIOS'un güncel olduğundan emin olun.

Kaç adet bellek modülü takabilirim?

Anakartta 4 adet DDR3 DIMM yuvası bulunur, maksimum 32 GB belleği destekler. En iyi performans için çift kanal yapılandırmasında aynı modülleri kullanın.

İşlemciyi nasıl takarım?

Soket kolunu kaldırın, işlemcinin 1. pin üçgenini soketteki üçgenle hizalayın, CPU'yu zorlamadan dikkatlice yerleştirin, ardından kolu ve baskı plakasını indirin. Ayrıntılar için kılavuza bakın.

İşlemci fanını nereye bağlarım?

Fan kablosunu soketin yanındaki CPU_FAN konektörüne takın. PWM kontrolü için 4 pinli konektör kullanın.

Sürücüleri nasıl kurarım?

Anakartla birlikte verilen DVD'yi takın ve otomatik kurulumu çalıştırın. Ayrıca en son sürücüleri GIGABYTE web sitesinden indirebilirsiniz.

BIOS'a nasıl erişirim?

Bilgisayarı açtıktan hemen sonra Sil (veya Del) tuşuna basın. GIGABYTE'un UEFI BIOS'u sistem ayarlarını yapmanızı sağlar.

Anakart açılmazsa ne yapmalıyım?

Güç kaynağının doğru bağlandığını kontrol edin (24 pin + 8 pin CPU). CPU ve RAM'in tam oturduğundan emin olun. CMOS pilini birkaç saniyeliğine çıkararak BIOS'u sıfırlayın.

SATA sabit disk kullanabilir miyim?

Evet, anakartta 6 adet SATA 6 Gb/s bağlantı noktası bulunur. SATA kablosunu diske ve anakarta bağlayın, ardından gerekirse BIOS'ta diski yapılandırın.

Kasanın ön panelini nasıl bağlarım?

Ön panel kablolarını (güç, reset, LED) F_PANEL başlığına bağlayın. Tam pin yapılandırması için kılavuza bakın çünkü modele göre değişir.

Önerilen temizlik prosedürü nedir?

Gücü kesin. Tozu temizlemek için basınçlı hava kullanın. Sıvılardan kaçının. Temas noktaları için kuru yumuşak bir bez veya izopropil alkollü pamuklu çubuk kullanın.

KULLANIM KILAVUZU GA-Z87X-UD3H GIGABYTE

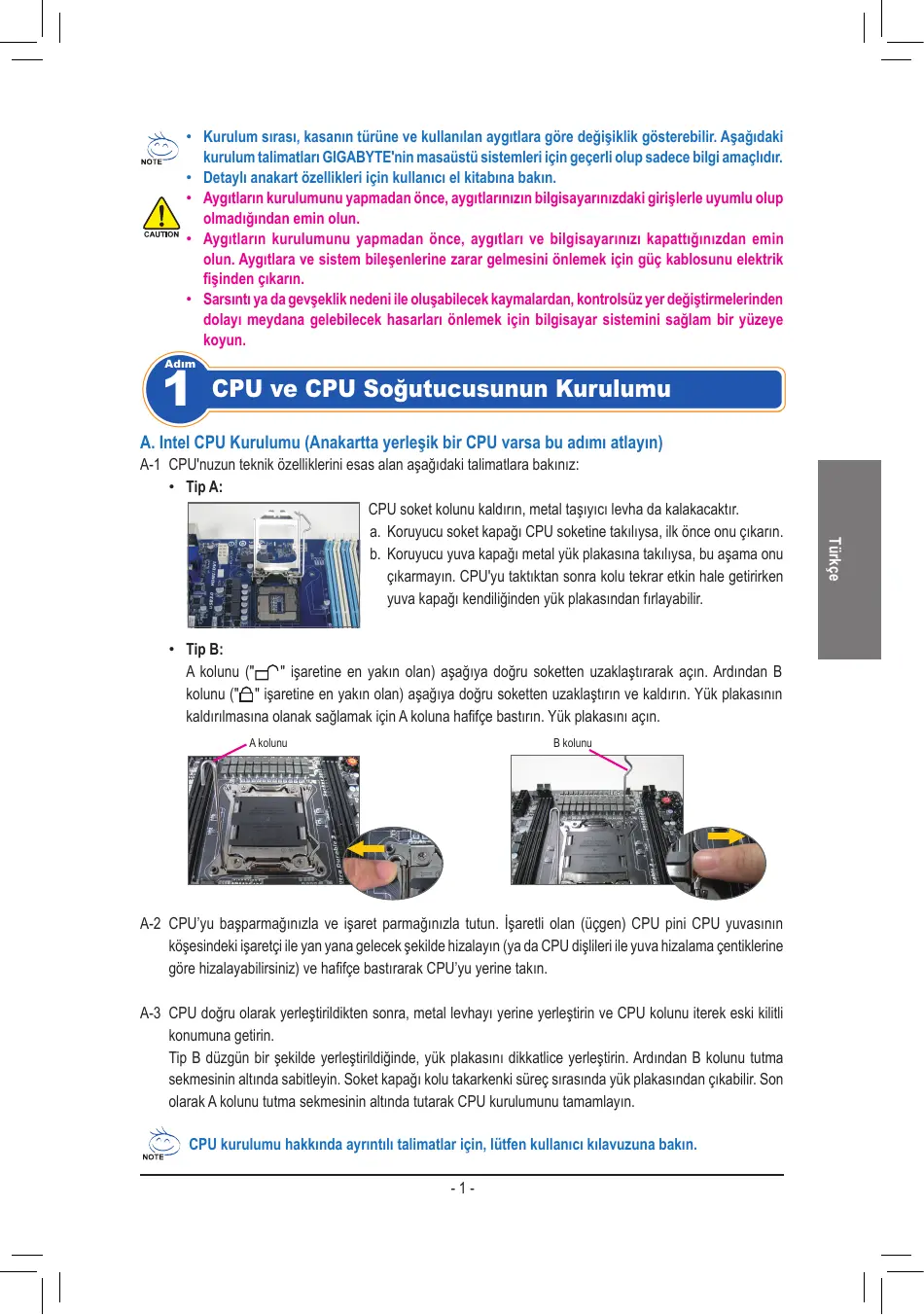

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan.Once,aygittlarve bilgisayarinizi kapattiignizdan emin olun.Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin guc kablosunu elektrik fisinden cikarin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzye koyun.

CPU ve CPU Soğutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özellikerini esasalanagnağidaki talimatlara bakınüz:

Tip A:

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasina takillya, bu asama onu Çikarmayin. CPU'yu taktiktan sonra koluk tekrar etkin hale getirken yuva kapaği kendiligienden yük plakasindo firlayabilir.

Tip B:

A kolunu ("□" isareline en yakin akan) asağiya.Doğru doketten uzaklătirarak acin. Ardindan B kolunu ("") isareline en yakin akan) asağiya.Doğru doketten uzaklătirin ve kaldirin. Yük plakasinin kaldirimasa nolanak saglamak icin A koluna hafiffe bastirin. Yük plakasinin acin.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanici klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak ücgen isaretli) ile CPU yuvasindaki ücgen isareti ayn hidaya getirin ve haffnce bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takarken zorlamayin. CPU, yuvayaDOGRU bir sekilde yerleştilmedikçe; CPU, yerine oturmaz. Eger bu olursa yönunü uygun bir sekilde ayarlayin.
• Soket temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu suket kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun dizgün bir seksilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yonlerine dikkat edin. Bellek yuvalarinn iku uncundi tutma klipslerini iki yana acin. Bellek modulunu yuvaya yerlestirin. Soldaki resimde gosterildigi gibi, parmaklarinizi bellegin iki ust uncuna yelerstirin, bellegin uzerine bastirarak bellek yuvasina dikey bir sekilde yelerstirin. Bellek modulu duzgün bir sekilde yelerstirildigiinde yuvanin iku uncundi tutma klipsleri yuvasina oturacak.

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştlirmesi kullananan kasanın tipine gore farkılık goşsterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanlirsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Adim

4 Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Adim

5 Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

Genisletme karti satin almadan once, kartin boyutunun kasaniza uygun olup olmadigi n kontrl edin.
Genisleme kartinin yerine tam olarak oturdugundan emin olun.

Adim

6 IDE ve SATA Aygittlarin Kurulumu

Optik Sürucünun Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik sürüculerinizi kurun. Kasanin onündeki 5,25" sürücu yuvasi kapagınıçıkarin. Optik sürücuyu 5,25" sürücu yuvasina takin ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit suruculerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürücu yucasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
• Eger birden fazla sabit sürücu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürüculerin onyükleme sirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanması

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel baglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlör

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giris Engelleme

Baglantisi

(Not) On panel baglantsinim pim yerleri modele gore faktiklik seksteribil. Asim pim yerleri icin ana martinizin kullamna klavuzuna bakinarin.

Adim

8 Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitlarin da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmllr yukleyin.
