| Typ produktu | Vestavná multifunkční trouba |
| Značka | FAGOR |
| Model | 6H220N |
| Rozměry (Š x V x H) | 60 x 60 x 55 cm (odhad) |
| Hmotnost | 35 kg (odhad) |
| Elektrické napájení | 230 V, 50 Hz, jednofázové |
| Maximální výkon | 2500 W (odhad) |
| Objem | 70 l (odhad) |
| Funkce pečení | Tradiční pečení, Turbo plus, Silný pulzní gril, Silný gril, Slabý gril, Intenzivní spodek, Pulzní spodek, Rozmrazování, Předehřev |
| Typy hodin | Klasické a digitální dle modelu |
| Časové funkce | Časovač, doba, čas začátku, čas konce, upozornění |
| Dětská pojistka | Zamykání ovládání (klasické i digitální hodiny) |
| Čištění | Hladké nebo drsné samočisticí stěny, funkce Aquasiding (čištění párou) |
| Extraktor | Částečný nebo úplný dle modelu |
| Příslušenství v balení | Multifunkční rošt, hluboký plech, plochý plech, jednoduchý rošt |
| Typ instalace | Vestavné samostatně nebo se sklokeramickou deskou |
| Energetická třída | Neuvedena (odhad A) |
| Index opravitelnosti | Neuveden (odhad 8/10) |
Často kladené otázky - 6H220N FAGOR
Dotazy uživatelů ohledně 6H220N FAGOR
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Multifunkční hrnec ve formátu PDF zdarma! Najděte svůj návod 6H220N - FAGOR a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 6H220N značky FAGOR.
NÁVOD K OBSLUZE 6H220N FAGOR
Tato příručka je uspořádána takovým způsobem, aby texty byly spojené s příslušnými obrázky.

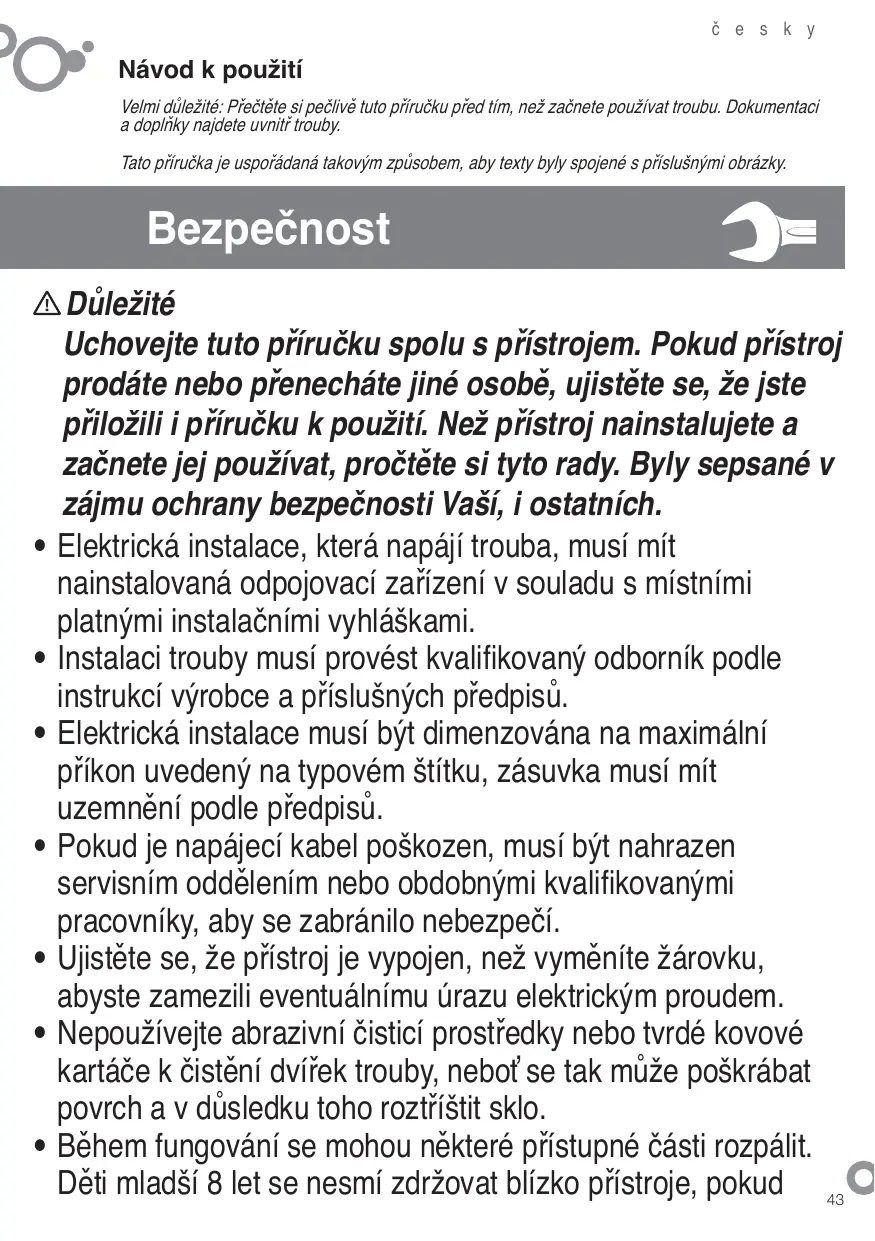

Bezpečnost
Důležité
Uchovejte tuto příručku spolu s přístrojem. Pokud přístroj prodáte nebo přenecháte jiné osobě, ujistěte se, že jste přiložili i příručku k použití. Než přístroj nainstalujete a začnete jej používat, pročtěte si tyto rady. Byly sepsané v zájmu ochrany bezpečnosti Vaší, i ostatních.
- Elektrická instalace, která napájí troubu, musí mít nainstalovaná odpojovací zařízení v souladu s místními platnými instalačními vyhláškami.
- Instalaci trouby musí provést kvalifikovaný odborník podle instrukcí výrobce a příslušných předpisů.
- Elektrická instalace musí být dimenzována na maximální příkon uvedený na typovém štítku, zásuvka musí mít uzemnění podle předpisů.
- Pokud je napájecí kabel poškozen, musí být nahrazen servisním oddělením nebo obdobně kvalifikovanými pracovníky, aby se zabránilo nebezpečí.
- Ujistěte se, že přístroj je vypojen, než vyměníte žárovku, abyste zamezili eventuálnímu úrazu elektrickým proudem.
- Nepoužívejte abrazivní čisticí prostředky nebo tvrdé kovové kartáče k čištění dvířek trouby, neboť se tak může poškrábat povrch a v důsledku toho roztříštit sklo.
- Během fungování se mohou některé přístupné části rozpálit. Děti mladší 8 let se nesmí zdržovat blízko přístroje, pokud
nejsou pod neustálým dohledem.
Vyhněte se dotyku topných prvků uvnitř trouby. - Tento přístroj smí používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností nebo znalostí, pouze pokud na ně někdo dohlíží nebo byly náležitě poučené o způsobu použití přístroje a chápou rizika, která představuje. Děti si nesmí s přístrojem hrát. Uživatelské čištění a údržbu nesmí provádět děti bez dozoru. Váš přístroj je určen k běžnému domácímu používání. Nepoužívejte jej k obchodním nebo průmyslovým účelům. Slouží výhradně na pečení potravin. - Nezkoušejte měnit charakteristiky přístroje. Mohlo by to být nebezpečné. - Během čištění pyrolyzou se povrch ohřeje víc, než při normálním používání. Je třeba nenechat přiblížit děti. - Než přistoupíte k čištění pyrolýzou, odstraňte všechno příslušenství a silné nečistoty. - Nepokládejte těžké předměty na dveře trouby a dohlédněte, aby na ně nelezly a ani si nesedaly děti. - Pokud chcete provést jakékoliv čištění v otvoru trouby, tato musí být vypnutá. - Po použití trouby se ujistěte, že jsou všechny ovladače v poloze vypnuto. - Nepoužívejte troubu jako spíž na uskladnění příslušenství, které nepoužíváte. - Nepoužívejte k čištění parní ani vysokotlakové přístroje (požadavky týkající se elektrické bezpečnosti). - Trouba musí vždy fungovat se zavřenými dveřmi ve všech programech, včetně grilu.
Identifikace
Identifikujte model své trouby ("a", "b", "c", "d", "e", "f") tak, že porovnáte ovládací desku svého přístroje s ilustracemi.
Instalace
1.1 Vybalení. Odstraňte všechny ochranné prvky. 1.2 Připojení k elektrické síti. Mějte vždy na paměti údaje ze štítku s parametry (1.2.1) a místo nábytku, do něhož se trouba zabuduje (1.2.2, 1.2.3).
Samostatné trouby: přístroj se musí připojit k síti prostřednictvím pevného jednofázového připojení, ve kterém musí být zajištěno připojení ochranného vodiče (zelenožlutý). Vložte troubu do otvoru a dbejte na to, aby v horní části nezůstal přiskřípnutý kabel (1.2.5, 1.2.6). Přivroubujte ji k nábytku dvěma dodanými šrouby (1.2.7). Materiál, který pokrývá nábytek, musí být tepelně odolný. Pro ukončení instalace přístroje je třeba nastavit hodinu (a, c, d, f). Po určitém období neaktivity přístroj přejde do stavu standby, kde se v závislosti na modelu sníží jas nebo se vypne obrazovka.
Multifunkční trouby pro kombinaci se sklokeramickými deskami. Troubu je možné instalovat pouze se sklokeramickými deskami doporučenými výrobcem, abychom se vyhnuli nebezpečí. Umístěte varnou desku na pracovní desku a uvolněte skříňku s přepínači (1.2.8). Vložte varnou desku do otvoru v pracovní desce a dbejte na instalační požadavky (viz návod k desce) (1.2.9). Vložte troubu do otvoru v nábytku a ponechte prostor pro manipulaci s ní (1.2.10). Přišroubujte skříňku s přepínači k troubě (1.2.11, 1.2.12). Připojte desku k troubě (1.2.13). Vložte troubu úplně do skříňky a přišroubujte ji dvěma dodanými šrouby (1.2.14, 1.2.15). Umístěte kroužky ovladačů podle druhu zdroje tepla (1.2.16) a ovladače (1.2.17).
Použití
Než použijete svou novou troubu poprvé, zahřejte ji prázdnou. Než použijete svou novou troubu poprvé, zahřejte ji prázdnou (bez potravin při teplotě 250 °C a po dobu 30 minut). Může se objevit kouř nebo zápach (což je normální vzhledem k zahřátí zbytku konzervačních prostředků apod.). Jakmile se ochladí, vyčistěte vnitřek vlhkým hadrem.
2.1 Příslušenství. V závislosti na modelu disponujete hlubokým plechem (2.1.1), plochým plechem (2.1.2) a multifunkčními rošty (2.1.3), které fungují nezávisle. Navíc můžete kombinovat jakýkoliv plech s multifunkčními rošty (2.1.4) a vytvořit z nich sadu. Všechna příslušenství nebo sady se mohou namontovat přímo na částečně vyjímatelný rošt (2.1.5) nebo na zcela vyjímatelný rošt (2.1.6, 2.1.7) (2.1.8). Pokud disponujete částečně vyjímatelným plechem, použijte jej samostatně nebo společně s plechy (3 způsoby) (2.1.9). Jednoduchý rošt se používá samostatně (2.1.10). Pokud disponujete samovyjížděcími vodítky "impulse", vložte je do trouby nejdříve bez plechu (2.1.11). Vodítka "impulse" vyjíždějí automaticky při otevření trouby pod vahou plechu (2.1.12). S vodítky "impulse" (2.1.13) je nutné pokládat potraviny na plech. Berte v úvahu polohu roštů při vkládání dovnitř. Disponují bočními zarážkami proti převrácení (2.1.14). 2.2 Poloha příslušenství. Je k dispozici 5 poloh pro umístění příslušenství. 2.3 Nastavení času. Běžné hodiny: Zatáhněte za spodní ovladač a otočte jím doprava (2.3.1). Nastavte čas (2.3.2). Digitální hodiny: stiskněte tlačítko a to začne blikat (2.3.3). Nastavte čas tlačítky +, - (2.3.4). Po několika vteřinách přestane blikat (2.3.5). Poznámka: Znovu nastavte čas po přerušení dodávky elektrického proudu nebo při změně času. 2.4 Potraviny na pečení. Vložte potraviny do trouby. Zvolte příslušenství a jeho polohu po předchozí konzultaci tabulky pro pečení. Zavřete dvířka. 2.5 Volba funkce vaření. Zvolte funkci vaření podle modelu. Tradiční ohřev vzduchem. Pro jakýkoliv druh pokrmů. Je možné připravovat několik pokrmů najednou, aniž by se smíchaly chutě a pachy. Turbo plus. Teplo je vyvářeno centrálním odporem.
Silný ventilovaný gril. Gratinuje tak, že teplo rovnoměrně rozkládá. Ideální pro opékání velkých kusů. Silný gril. Gratinování: těstovin, soufflé a omáčky bechamel. Jemný gril. Hamburgery, toasty a potraviny s malým povrchem. Intenzivní spodní teplo. Silné spodní teplo se rovnoměrně rozkládá. Ideální pro paelly, pizzy. Vzduchové spodní teplo. Ventilátor rozprostírá teplo rovnoměrně. Určené pro paelly. Tradiční teplo. Chleba, dorty, plněné pečivo a libové maso. * Rozmrazení. Rozmrazí za minimální dobu jakýkoliv výrobek. Celeris. Pro předehřátí trouby. 2.6 Volba teploty [°C]. Zvolte teplotu tak, že otáčíte jejím voličem. Kontrolka zhasne, jakmile bude dosaženo zvolené teploty.
ČASOVÉ FUNKCE
2.7 Volby doby. Časovač. ①: zvolte minuty tak, že otáčíte voličem (2.7.1). Pokud chcete, aby fungoval časově neomezeně, dejte ho do ruční polohy (l).
Běžné hodiny: Otočte horním ovladačem doprava a zvolte minuty (2.7.2). Pokud chcete, aby fungoval časově neomezeně, dejte ho do ruční polohy (l) a červená šipka musí být v časové poloze, kterou ukazují ručičky hodin.
Digitální hodiny: stiskněte tlačítko (L), které začne blikat [▶] (2.7.3). Nastavte dobu tlačítky +, — (2.7.4). Po několika vteřinách [▶] přestane blikat.
2.8 Volba počátečního času.
Běžné hodiny: Po zvolení programu a teploty otočte horním ovladačem až do polohy Å. Dále zatáhněte za horní ovladač a otočte jím tak, aby červená šipka ukazovala na čas (2.8.1). Zvolte dobu trvání otáčením horního ovladače doprava.
Digitální hodiny: Jakmile jste zvolili program, teplotu a dobu, stiskněte tlačítko ▶ a to začne blikat [2.9.1]. Nastavte čas, kdy si přejete skončit tak, že stisknete tlačítka +, – (2.9.2). Po několika vteřinách [▶] přestane blikat.
2.10 Signalizační funkce.
Běžné hodiny: Zvolte polohu 0 u ovladače programu (2.10.1). Otáčejte horním ovladačem doprava a zvolte minuty (2.10.2). Funguje pouze, pokud je trouba zhasnutá.
Digitální hodiny: Stiskněte několikrát tlačítko ▶ a začne blikat (2.10.3).
Nastavte dobu tlačítky +, – (2.10.4).
Po několika vteřinách přestane blikat.
Funguje, i když je trouba rozsvícená, i když je zhasnutá.
2.11 Funkce blokování. Abychom zabránili zásahům ze strany dětí.
Běžné hodiny: Otáčejte horním ovladačem doprava, dokud nezvolíte (2.11.1).
Digitální hodiny: stiskněte na 3 vteřiny zároveň tlačítka +, – a zobrazí se [2.11.2]. K odblokování to opakujte.
Upozornění týkající se užívání: Jakmile je ukončena doba pečení, dejte ovladače funkce a teploty do polohy 0 a ovladač času do ruční polohy. Otevřete opatrně dvířka trouby, neboť může vyjít horká pára.
Údržba a čištění
3.1 Čištění příslušenství. Lze je umýt v myčce nádobí. Pokud je čistíte ručně, používejte běžně užívaný čisticí prostředek. Odmočte je, aby bylo čištění snadnější.
Vnitřní čištění trouby.
3.2 Modely s hladkými stěnami. Vyjměte boční vodítka. V závislosti na modelu boční vodítka disponují dvěma druhy upevnění, bez držáků (3.2.1, 3.2.2) nebo s držákem (3.2.4, 3.2.5). Po jejich vyjmutí otřete boční stěny vlhkým hadříkem (3.2.3, 3.2.6). Když budou stěny trouby čisté, nasaďte znovu vodítka. 3.3 Modely s drsnými stěnami. Samočisticí. V těchto troubách jsou zadní deska a boční panely pokryté samočisticím smaltem, který odstraňuje tuk, když trouba funguje. Boční panely jsou reverzibilní, což zdvojnásobuje životnost potahu.
Pokud se panely dostatečně samy nečistí, je třeba je regenerovat. Za tímto účelem vyjměte všechny doplňky a nádoby z vnitřku trouby. Očistěte pečlivě povrch trouby, který není samočistitelný. Zvolte funkci. Nastavte teplotu na 250 °C a dobu mezi 30 a 60 minutami, v závislosti na stupni znečištění.
Když čisticí program skončí a trouba vychladne, přejděte navlhčenou houbičkou po samočisticích plochách, které budou opět zcela funkční.
3.4 Čištění stropu. Pokud vaše trouba disponuje skládacím grilem, vytáhněte jej nahoru a zatlačte dolů, abyste jej roztáhli (3.4.1) a vyčistěte strop vlhkým hadříkem (3.4.2). 3.5 Vnější čištění trouby. Používejte neutrální produkty, vysušte dobře měkkým hadrem. 3.6 Funkce Aquasiding je systém, který usnadňuje čištění trouby díky použití vodní
páry. Trvá 35 minut a probíhá následujícím způsobem.
- Začněte, když je trouba vlažná. Vyjměte všechny doplňky a boční vodítka, v závislosti na modelu.
- Rozprašte 200 ml vody na vnitřní stěny trouby. Příliš mnoho vody může způsobit, že vyteče z trouby. V závislosti na modelu,
a) Aquaslading počkejte, dokud trouba neoznámí ukončení čisticího cyklu. b) tradiční při 150°C po dobu 10 minut. Po uplynutí uvedené doby nastavte teplotu na minimum (35°C-75°C, podle modelu) a udržujte ji po dobu 20 minut. Pokud nebudete postupovat podle těchto instrukcí, můžete způsobit kondenzaci na přední straně.
Vypněte troubu - Opatrně otevřete dveře od trouby a zabraňte kontaktu s párou. - Po ukončení cyklu odstraňte zevnitř vodu a pomocí hadříku odstraňte zbytky nečistot. Tento pomocný cyklus pro čištění pozbývá efektivity, pokud se nerespektují určené časové úseky. * V závislosti na modelu si můžete pomoci funkcí časový spínač.
Upozornění týkající se užívání. 1. Ujistěte se, že trouba je vypnuta. 2. Nikdy nepoužívejte parní čistič stoje.
Řešení problémů
Je řada událostí, které můžete vyřešit sami.
4.1 Nefunguje. Zkontrolujte, zda je připojena a/nebo zda volič doby není na 0. 4.2 Při pečení vystupuje kouř. Snižte teplotu a/nebo vyčistěte troubu (bod 3.3). 4.3 Po pečení vydává hluk. Je normální, že ventilátor funguje dál, dokud se nesníží teplota uvnitř a vně.
Je normální, že ventilátor funguje dál, dokud se nesníží teplota uvnitř a vně.
4.4 Nefunguje. Bliká. Dejte volič funkci na 0 a nastavte čas (bod 2.3). 4.5 Nefunguje. Bliká. Trouba fungovala po několik hodin a z bezpečnostních důvodů se automaticky vypnula. Dejte volič funkci na 0 a nastavte čas (bod 2.3). 4.6 Nefunguje. Bliká. Dejte volič funkci na 0 a odblokujte troubu (bod 2.11). 4.7 Funguje. Bliká. Stiskněte jakékoliv tlačítko.
Nemanipulujte s troubou za účelem opravy, zavolejte technický servis.
Životní prostředí
Trouba byla navržena s ohledem na uchování životního prostředí.
Respektujte životní prostředí. Předehřívejte troubu jen, když to je nutné (podívejte se do tabulky). Používejte raději formy tmavé barvy. Při dlouhém pečení vypněte troubu 5 nebo 10 minut před stanovenou dobou.
Zacházení s odpadem z elektrických a elektronických přístrojů.
Symbol značí, že se přístroj nesmí vyhazovat do běžných kontejnerů na domácí odpad.
Odevzdejte svou troubu do zvláštního sběrného střediska.
Recyklace domácích elektrických spotřebičů zabraňuje negativním vlivům na zdraví a umožňuje šetřit energii a zdroje.
Více informací získáte u orgánů místní samosprávy, u prodejce a na www.elektrowin.cz
Tabulka pečení
| Potravina | Program a teplota | Doba | Poloha | Předhřívání | Příslušensvit | ||
| maso a drúbez | telecí 1,5 Kg | 190°C | 210°C | 50 - 60 min | 1 | ne | |
| vepřové 1,5 Kg | 150°C | 180°C | 85 - 95 min | 2 | ne | ||
| jehněčí 1,2 Kg | 200°C | 220°C | 40 - 50 min | 2 | ne | ||
| krocan 4 Kg | 170°C | 190°C | 115 - 125 min | 1 | ne | ||
| kuře 1,25 Kg | 210°C | 230°C | 50 - 60 min | 1 | ne | ||
| zelemina | pečené Červné papriky 1,25 Kg | 190°C | 210°C | 30 - 40 min | 2 | ne | |
| plěné rajčata 4 Jednotky | 200°C | 220°C | 15 - 19 min | 2 | ne | ||
| pečená treska / treska v trouбě 1,5 Kg | 210°C | 230°C | 7 - 9 min | 2 | ano | ||
| krevety v trouбě 1 Kg | 220°C | 240°C | 4 - 5 min | 4 | ano | ||
| ržné | pizza | 200°C | 220°C | 18 - 22 min | 1 | ano | |
| pro věchny druhy potravin | 75°C | 2 | ne | ||||
| Kynutí těsta na chleba/pečivo | 40°C | 40°C | 25 - 30 min | 0 | ne | ||
| 50°C | 50°C | ||||||
| NORMY ZPUSOBILOSTI FUNKCE PODLE ZKOUŠKY ZPUSOBILOSTI FUNKCE PODLE NORMY ZPUSOBILOSTI FUNKCE PODLE ZKOUŠKY ZPUSOBILOSTI FUNKCE PODLE NORMY ZPUSOBILOSTI FUNKCE PODLE ZKOUŠKY ZPUSOBILOSTI FUNKCE PODLE NORMY ZPUSOBILOSTI FUNKCE PODLE ZKOUŠKY ZPUSOBILOSTI FUNKCE POLE NORMY ZPUSOBILOSTI FUNKCE POLE NORMY ZPUSOBILOSTI FUNKCE POLE NORMY ZPUSOBILOSTI FUNKCE POLE NORMY ZPUSOBILOSTI FUNKCE POLE NORMY ZPUSOBILOSTI FUNKCE POLE NORMY ZPUSOBILOSTI FUNKCE POLE NGEN80350 9.1 Zapékány pavrchu | 8.4.1 Máslové sušenko | 175°C | 22 min | 3 | ano | Hlubokým plechem | |
| 8.4.2 Muffiny | 185°C | 23 min | 2 | ano | Hlubokým plechem | ||
| *160°C | 45 min | 3 | ne | Hlubokým plechem/ standardni | |||
| 8.5.1 Nadý- chané piškoty bez tuku | 180°C | 25 min | 1 | ne | Forma na rostu | ||
| *180°C | 40 min | 3 | ne | 2 formy na 1 rostech a Hlubokým | |||
| 8.5.2 Jablečný koláč | 185°C | 40-45 min | 2 | ne | Rož | ||
| *180°C | 50-55 min | 3 | ne | 2 formy na 1 rostech a Hlubokým | |||
| 9.1 Zapékány pavrchu | *250°C | 2-3 min | 4 | Předhřátí po dobu 5 min | Pečeni 2-3 min. Na rostu | ||
- Podle modelu
Kezelési útmutató
Klasické hodiny: Otáčejte horným ovládačem doprava, dokud nezvolíte. (2.11.1)
Digitální hodiny: Po dobu 3 sekund stiskněte současně tlačítka +, - a zobrazí se ikona (2.11.2). Pro odblokování postup zopakujte.
Vypněte troubu. - Opatrně otevřete dvířka trouby a vyhněte se kontaktu s párou. - Po ukončení cyklu odstraňte vodu z vnitřku a pomocí hadříku odstraňte zbytky nečistot. Tento pomocný čisticí cyklus ztrácí na účinnosti, pokud nejsou dodrženy určené časové úseky. * V závislosti na modelu si můžete pomoci funkcí časového spínače.
Upozornění pro používání. 1. Před čištěním se ujistěte, že je trouba vypnutá. 2. NIKDY nepoužívejte parní čističe.
Řešení problémů
Jsou problémy, které můžete vyřešit i sami bez přivolání servisu.
