NÁVOD K OBSLUZE GMH 2000 GUDE

Dříve než uvedete přístroj do provozu, pročtěte si prosím pečlivě tento návod k obsluze.

A.V. 1

Dotisky, a to i částečné, vyžadují schválení.

Technické změny vyhrazeny.

2 Všeobecné bezpečnostní pokyny....3

2.1 Chování v případě nouze....4
2.2 Označení na přístroji....4
2.3 Použití v souladu s určením....5
2.4 Zbytková nebezpečí a ochranná opatření 6

2.4.1 Mechanická zbytková nebezpečí....6
2.4.2 Elektrická zbytková nebezpečí 6
2.4.3 Ohrožení hlukem 6
2.4.4 Ohrožení materiály a jinými látkami....6
2.4.5 Zanedbání ergonomických zásad....6
2.4.6 Ostatní ohrožení 6
2.4.7 Likvidace....7

2.5 Požadavky na obsluhu....7

2.5.1 Kvalifikace....7
2.5.2 Minimální věk....7
2.5.3 Školení....7

3 Technické údaje....7
4 Přeprava a skladování....8
5 Montáž a první uvedení do provozu 8

5.1 Bezpečnostní pokyny pro první uvedení do provozu....8
5.2 Postup....9

6 Obsluha 9

6.1 Bezpečnostní pokyny pro obsluhu....10
6.2 Návod krok za krokem 10

7 Poruchy - příčiny - odstranění......10

8 Prohlídky a údržba....11

8.1 Bezpečnostní pokyny pro prohlídky a údržbu....11
8.2 Plán prohlídek a údržby 11

9 Náhradní díly 11

Usilujeme o průběžné zlepšování našich produktů. Proto se mohou technické údaje a obrázky měnit!

1 Přístroj

Mobilní tloušťkovací fréza je specielně koncipovaná pro použití na staveništích a v dílnách. Vyklápěcí travelké opěrné stoly s aretací v přepravní poloze. Jemné seřízení odběru třísek. Vzdálenost přítlačných válců 110 mm zaručuje malý prořez.

1.1 Objem dodávky

Obr. 1

1. Tloušťkovací fréza
2. Ruční klika
3. Seřizovací kalibr

1.2 Záruka

Záruční nároky dle přiloženého záručního listu.

2 Všeobecné bezpečnostní pokyny

Návod k obsluze je třeba před prvním použitím přístroje kompletně přecíst. Pokud nastanou o zapojení a obsluze přístroje pochybnosti, obraťte se na výrobce (servisní oddělení).

ABY BYL ZARUČEN VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE POZORNĚ NÁSLEDUJÍCÍ POKYNY:

POZOR!

1. Hoblík musí být k pracovnímu stolu připevněn vždy bezpečně, vodorovně a pevně.
2. Pracoviště musí být čisté a dostatečně osvětlené.
3. S přístrojem nepracujte nikdy v blízkosti lehce vznětlivých materiálů, plynů a kapalin.
4. Noste ochranné brýle, chrániče uší a vhodný ochranný oděv. V případě nutnosti noste navíc respirátor.
5. Noste vždy vhodný oděv. Nenoste široký oděv a šperky, mohly by být zachyceny rotujícími díly. Doporučuje se protiskluzová obuv. Máte-li dlouhé vlasy, noste síťku na vlasy.
6. Při práci s přístrojem zajistěte vždy stabilní postoj.
7. Držte ostatní osoby, především děti, mimo pracoviště.
8. Nechte stávající ochranná zařízení zásadně na svém místě a zajistěte jejich bezvadnou funkci.
9. Pravidelně kontrolujte, jsou-li všechna šroubení pevně namontovaná.
10. Ujistěte se, zda se síťový kabel nenachází v blízkosti rotujících dílů.
11. Nenechávejte zapnuté přístroje bez dozoru. Pokud se vzdálíte od přístroje, vypněte jej.
12. Pokud přístroj nepoužíváte, před údržbou/čištěním a při výměně nástroje vytáhněte vždy zástrčku.

13. Nenechte v přístroji zapomenuté žádné seřizovací klíče. Před zapnutím zkontrolujte, zda jsou klíče a seřizovací nástroje odstraněny.

14. U delších obrobků lze použít přídavnou opěru.

15. S hoblíkem se smí pracovat jen při odpovídajícím odsávání.
16. Nedotýkejte se rukama nožového hřídele. Použijte příp. posunovací zařízení.

Přístroj smí být provozován jen v síti s FI (ochranný vypínač proti chybovému proudu).

2.1 Chování v případě nouze

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc.

Chraňte zraněného před dalšími úrazy a uklidněte jej.

V tomto návodu a/nebo na přístroji jsou použity následující symboly:

Bezpečnost produktu:

CE
Produkt odpovídá příslušným normám EU	Přístroj má ochrannou izolaci

Zákazy:

Zákaz, všeobecný(ve spojení s jinýmpiktogramem)	Je zakázáno tahat zakabel	Nesahejte do rotujicichdílů	Přístroj nepouživejte zadeště

Výstraha:

Výstraha/pozor	Výstraha před nebezpečným elektrickým napětím	Výstraha před řeznými poraněními	Dodržujte bezpečnostní odstup

Příkazy:

Použivejte ochranné brýle	Použivejte sluchátka	Použivejte ochranný oděv	Pred otevřením vytáhněte zastrčku	Pred použitím sí přečtěte návod k obsluze

Ochrana životního prostředí:

Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí.		Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny.			Vadné a/nebo likvidované elektrické či elektronické přístroje musi být odevzdány do příslušných sběren.

Obal:

Chraňte před vlhkem	Obal musí směřovat nahoru	Pozor - křehké

Technické údaje:

				d20 LaxdB (A)
Připojka		Výkon motoru	Otačky za minutu	Hladina akustického výkonu	Hmotnost

2.3 Použití v souladu s určením

Přístroj je určen výhradně k obrábění obrobků ze dřeva. Díky obrábění tímto strojem se dosahuje lepší kvality povrchu.

Při nedodržení ustanovení, z všeobecně platných předpisů, jakož i z tohoto návodu, nelze činit výrobce odpovědným za škody.

2.4 Zbytková nebezpečí a ochranná opatření

2.4.1 Mechanická zbytková nebezpečí

Ohrožení	Popis	Ochranné(á) opatření	Zbytkové nebezpečí
Říznutí, odříznutí Kontakt s rotujícími noži do hoblíku může vést k vážným úrazům.		Je-li hřídel hoblíku v pohybu, nikdy se jí nedotýkejte.
Zachycení, navinutí	Široký oděv či šperky mohou být zachyceny pohyblivými částmi.	Noste vždy přiléhavý oděv a žádné šperky, jež mohou být zachyceny.

2.4.2 Elektrická zbytková nebezpečí

Ohrožení	Popis	Ochranné(á) opatření	Zbytkové nebezpečí
Přímý elektrický kontakt	Vadný kabel či zástrčka mohou způsobit úder elektrickým proudem.	Vadný kabel či zástrčku nechte vyměnit odborníkem. Použijte přístroj jen na přípojce s ochranným vypínačem proti chybovému proudu (Fl).

2.4.3 Ohrožení hluksem

Ohrožení	Popis	Ochranné(á) opatření	Zbytkové nebezpečí
Poškození sluchu	Delší práce s přístrojem může poškodit sluch.	Noste vždy ochranu uší.

2.4.4 Ohrožení materiály a jinými látkami

Ohrožení	Popis	Ochranné(á) opatření	Zbytkové nebezpečí
Kontakt, vdechnutí	Při velké tvorbě prachu mohou být poškozeny plíce..	Při práci s přístrojem noste vždy respirátor.

2.4.5 Zanedbání ergonomických zásad

Ohrožení	Popis	Ochranné(á) opatření	Zbytkové nebezpečí
Nedbalé používání osobních ochranných pomůcek	Obsluha přístroje bez odpovídajících ochranných pomůcek může vést k vážným vnějším, jakož i k vnitřním poraněním.	Noste vždy předepsaný ochranný oděv a pracujte obezřetně.
Nepřiměřené lokální osvětlení	Nedostatečné osvětlení představuje vysoké bezpečnostní riziko.	Při práci s přístrojem zajistěte vždy dostatečné osvětlení.

2.4.6 Ostatní ohrožení

Ohrožení	Popis	Ochranné(á) opatření	Zbytkové nebezpečí
Odhozené předměty či stříkající kapaliny	Při hoblování mohou Vaše oči poranit částečky nože či média.	Při práci s přístrojem noste vždy ochranné brýle.

2.4.7 Likvidace

Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji resp. obalu. Popis jednotlivých významů najdete v kapitole „Označení na přístroji“.

2.5 Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.

2.5.1 Kvalifikace

Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.

2.5.2 Minimální věk

Na přístroji smí pracovat jen osoby, jež dosáhly 16 let.

Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele.

2.5.3 Školení

Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

3 Technické údaje

Přípojka:	230 V
Frekvence / typ ochrany:	50 Hz / IP 20
Třída ochrany:	II
Max. výkon:	2000 W P1/ S6-60%
Otáčky motoru:	8.000 min ^-1
Průměr nožového hřídele:	47 mm
Pracovní plocha D x Š	700 x 305 mm
Rychlost nožového hřídele:	19,6 m/s
Rychlost posuvu cca:	6,4 m/min
Nůž:	2
Max. řezná hloubka hoblíku:	3 mm
Max. pracovní šířka:	305 mm
Max. pracovní tloušt'ka:	4-160 mm
Průměr odsávací přípojky:	55 mm
Připojovací kabel:	1,8 m / H05 VV-F
Hladina akustického výkonu:	102 dB(A)
Hmotnost cca:	32 kg
Rozměry D x Š x V	650 x 300 x 400 mm
Obj. č.:	55008

4 Přeprava a skladování

Přístroj je třeba na každém místě použití připevnit pevně k podkladu. To pomáhá vyloučit zdroje nebezpečí.

Nepoužívané nástroje musí být uschovány v suché a uzamčené místnosti.

5 Montáž a první uvedení do provozu

Konstrukční skupina 1	Dodané díly a přísl.
	Obr. 1 – Poz. 1Obr. 1 – Poz. 2
Obr. 2

5.1 Bezpečnostní pokyny pro první uvedení do provozu

• Dbejte na bezpečné připevnění přístroje na vhodném povrchu.
• Ujistěte se, zda jsou všechna šroubení utažená.

5.2 Postup

• Provedte montáž jednotlivých dílů ve znázorněném pořadí. Přitom dbejte na správné uspořádání konstrukčních dílů dle obrázků.
• Připojte k odsávací přípojce vhodný odsavač prachu.

6 Obsluha

K uvolnění pojistky spínače musíte spojku opatrně tlačit ve směru šipky a odklopit kryt. Stisknutím tlačítka (1) se přístroj uvede do provozu. Stisknutím tlačítka (0) či přiklopením krytu se přístroj opět vypne.

F => pojistka proti přehřátí!

Pokud tato zareaguje, odpojte přístroj ze sítě a vyhledejte chybu. Jste-li si jisti tím, že jste chybu odstranili a přístroj můžete opět bezpečně uvést do provozu, musíte pojistku opět zamáčknout (aretace pojistky).

Otáčením ruční klikou změníte pracovní výšku a můžete tak nastavit požadovaný odběr třísek. Momentální nastavení se ukáže na stupnici na přední straně přístroje.

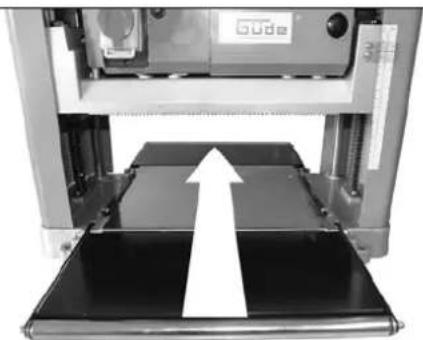

Po nastavení požadovaného odběru třísek vsuňte dřevo ve vyznačeném směru do přístroje. Přítlačným tlakem přepravních válečků a přidruženým pohonem bude dřevo zachyceno a taženo přístrojem.

Vsuňte obrobek do přístroje vždy rovně, jinak může dojít ke vzpříčení obrobku a tím k poškození přístroje či nebezpečí pro obsluhu.

6.1 Bezpečnostní pokyny pro obsluhu

Před údržbou/seřizováním a čištěním vytáhněte vždy zástrčku. Zástrčku rovněž vytáhněte po skončení práce.

• Použijte přístroj až poté, co jste si pozorně přečetli návod k obsluze.
• Dodržujte všechny v návodu uvedené bezpečnostní pokyny.
• Chovejte se zodpovědně vůči ostatním osobám.

6.2 Návod krok za krokem

1. Ujistěte se, že se v obráběném obrobku nenachází žádná cizorodá tělíska, např. hřebík.
2. Nastavte na stroji požadovanou tloušťku. Dbejte na maximální řeznou hloubku hoblíku dle technických údajů.
3. Vsuňte obrobek do hoblíku tak, aby byl obrobek pomalu a rovnoměrně tažen strojem.

Dbejte především na to, aby byl obrobek vsunut rovně, čímž se zabrání vzpříčení.

1. Pokud byl obrobek kompletně protažen, vyjměte jej a opakujte pracovní krok do té doby, než je dosaženo požadovaného rozměru resp. požadované kvality povrchu.
2. Po dokončené práci stroj odpojte ze sítě a důkladně vyčistěte.

7 Poruchy - příčiny - odstranění

POZOR: KONTROLUJTE VŽDY NEJPRVE POJISTKY PROTI PŘEHŘÁTÍ!

Porucha	Příčina	Odstranění
Přístroj nepracuje	1. Vadný prodlužovací kabel2. Vadný zapínač/vypínač.	1. Zkontrolujte prodlužovací kabel a nahradťe jej příp. jiným.2. Nechte spínač přezkoušet odborníkem.
Výsledek hoblování je nečistý	1. Odsávání není k dispozici.2. Nože do hoblíku jsou tupé.	1. Pracujte s přístrojem vždy s odsáváním. Tím se zlepší výsledek hoblování.2. Nahradťe nože do hoblíku originálními náhradními díly.

8 Prohlídky a údržba

Před seřizováním a údržbou vytáhněte vždy zástrčku ze zásuvky!

Povolte upevňovací šrouby výhozu prachu a sejměte kryt. Nyní máte přístup k nožovému válci a nožům. Nožový válec otáčejte tak dlouho, až budete mít dobrý přístup ke svěracím šroubům nože.

K vyjmutí nože musíte pouze povolit svěrací šrouby, neboť bude nůž vytlačen pružinovým mechanizmem.

Ke kalibraci nového nože připevněte seřizovací kalibr (obr.1/3) na nožový hřídel a tlačte tak nůž automaticky do správné výšky. Nyní zafixujte polohu nože pomocí svěracích šroubů.

Pokud provádíte výměnu nože, musíte vyměnit vždy oba nože.

8.1 Bezpečnostní pokyny pro prohlídky a údržbu

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

8.2 Plán prohlídek a údržby

Časový interval Popis Příp. další		detaily
Po každém použití	Otřete přístroj čistým a suchým hadrem či jej ofoukněte tlakovým vzduchem při nízkém tlaku.
Dle potřeby	Vyčistěte větrací štěrbiny pro motor, abyste zabránili přehřátí.Vyměňte nože do hoblíku.

9 Náhradní díly

Reklamace a objednávky náhradních dílů budou rychle a nebyrokratickou cestou vyřízeny pomocí příslušného servisního formuláře na

http://www.guede.com/support

Tento formulář si lze vyžádat i na

Tel.: [phone] / 700-0

Fax: [phone] / 700-250

E-Mail: [e-mail]

Prohlášení o shodě ES

že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic ES na bezpečnost a hygienu.

V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení svou platnost.

Artikel-Nr.: Číslo výrobku:

55008

Artikel-

Einschlägige EG-Richtlinien: Příslušné směrnice ES:

Použité harmonizované normy:

- EN 61029-1:2000 - EN 61029-2-3:2004 - EN 61000-3-3/A1:2001 - EN 61000-3-2:2000 - EN 55014-1/A2:2002 - EN 55014-2/A1:2001

Datum/podpis výrobce

2 Všeobecné bezpečnostné pokyny 3

2.4.1 Mechanické zvyškové nebezpečenstvá 6
2.4.2 Elektrické zvyškové nebezpečenstvá....6
2.4.3 Ohrozenie hlukom 6
2.4.4 Ohrozenie materiálmi a inými látkami 6
2.4.5 Zanedbanie ergonomických zásad....6
2.4.6 Ostatné ohrozenia 6
2.4.7 Likvidácia 7

6.1 Bezpečnostné pokyny pre obsluhu....10
6.2 Návod krok za krokom 10

8 Prehliadky a údržba....11

8.1 Bezpečnostné pokyny pre prehliadky a údržbu....11
8.2 Plán prehliadok a údržby 11

2 Všeobecné bezpečnostné pokyny

Chráňte zraneného pred d'alšími úrazmi a upokojte ho.

Bezpečnost' produktu:

Zákaz, všeobecný (v spojení s iným piktogramom)	Je zakázaně t'ahat' za kábel	Nesiahajte do rotujúcich dielcov	Pristroj nepouživajte za dažda

Výstraha:

Výstraha/pozor	Výstraha pred nebezpečným elektrickým napátím	Výstraha pred reznými poraneniami	Dodržujte bezpečnostný odstup

Príkazy:

Použivajte ochranné okuliare	Použivajte slúchadlá	Použivajte ochranný odev	Pred otvorením vytiahnite zástrčku	Pred použitím si prečítajte návod na obsluhu

			OZAH \ Lun \ dB (A)
Pripojka	Výkon	motora	Hladina akustického Otačky za hmotu výkonu	Hmotnosť

2.4.1 Mechanické zvyškové nebezpečenstvá

2.4.2 Elektrické zvyškové nebezpečenstvá

2.4.4 Ohrozenie materiálmi a inými látkami

2.4.5 Zanedbanie ergonomických zásad

6.1 Bezpečnostné pokyny pre obsluhu

Pred údržbou/nastavovaním a čistením vytiahnite vždy zástrčku. Zástrčku tiež vytiahnite po skončení práce.

8 Prehliadky a údržba

Pred nastavovaním a údržbou vytiahnite vždy zástrčku zo zásuvky!

Ak vykonávate výmenu noža, musíte vymenit' vždy oba nože.

8.1 Bezpečnostné pokyny pre prehliadky a údržbu

8.2 Plán prehliadok a údržby

Použité harmonizované - EN 61029-2-3:2004

normy: - EN 61000-3-3/A1:2001

- EN 61000-3-2:2000

- EN 55014-1/A2:2002

- EN 55014-2/A1:2001

Dátum/podpis výrobcu
