B 95 RS Bp - Автоматична миячна машина Kärcher - Безплатно ръководство за потребителя

Тип продукт	Машина за почистване на твърди подове
Марка	Kärcher
Модел	B 95 RS Bp
Употреба	Професионална (вътрешна)
Номинално напрежение	24 V
Капацитет на батерията	170 до 198 Ah (5 ч)
Средна консумирана мощност	1950 W
Мощност на двигателя на задвижването	600 W
Мощност на двигателя на засмукването	750 W (650 mm) / 550 W (750 mm) / 750 W (750 mm R)
Мощност на двигателя на четките	2 × 600 W
Работна ширина	650 mm или 750 mm в зависимост от главата
Диаметър на четката	105 mm (цилиндрични четки) / 365 mm (дискове)
Скорост на четките	1200 об/мин (цилиндрични) / 140 об/мин (дискове)
Скорост на движение	6 km/h
Макс. наклон	10 %
Теоретична почиствана площ	3900 до 4500 m²/h в зависимост от главата
Обем на резервоара за чиста вода	95 L
Обем на резервоара за мръсна вода	95 L
Обем на контейнера за отпадъци (глава R)	6 L (650 mm) / 7 L (750 mm)
Размери (Д × Ш × В)	1525 × 760-810 × 1470 mm
Общо допустимо тегло	500 kg
Тегло за транспорт	325 до 330 kg
Ниво на звуково налягане LpA	68 dB(A) (в зависимост от главата)
Ниво на звукова мощност LWA + KWA	85 dB(A)
Вграден зарядно устройство (опция)	230 V, 50-60 Hz, 4,2 A

Често задавани въпроси - B 95 RS Bp Kärcher

Как да стартирате уреда?

Поставете Intelligent Key, завъртете бутона за аварийно спиране, за да го отключите, след това настройте селектора на програмата на желаната функция. Качете се на равната повърхност, за да задействате предпазния ключ.

Какво да направя, ако екранът показва 'Слаба батерия'?

Уредът разполага с пълна защита срещу разреждане. Незабавно закарайте уреда до зарядната станция върху равна повърхност. Свържете зарядното и заредете напълно батерията (около 10-12 часа).

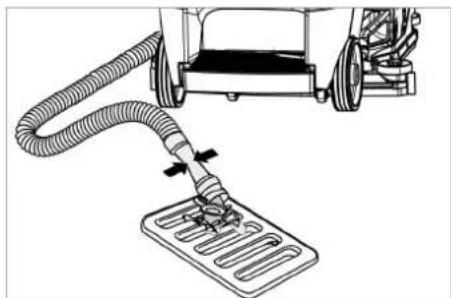

Как да изпразня резервоара за мръсна вода?

Извадете маркуча за източване от държача и го спуснете над колектор. Отворете дозаторното устройство на маркуча, за да източите. След това изплакнете резервоара с чиста вода.

Кога да използвам програма Eco?

Програмата Eco е подходяща за мокро почистване с намалена скорост на четката и намалена засмукваща мощност, което спестява енергия и намалява шума.

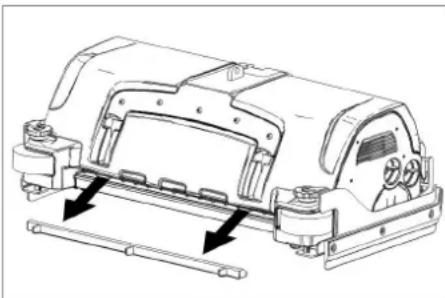

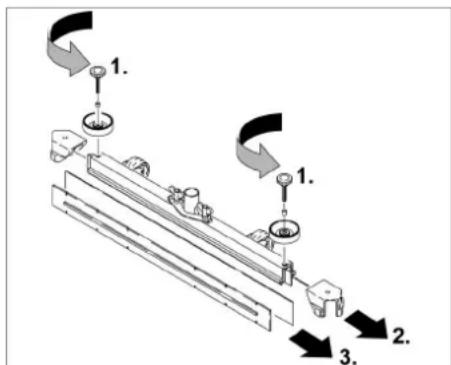

Как да сменя устните на засмукването?

Отстранете засмукващата щанга, развийте набраздените копчета, отстранете пластмасовите части и износените устни. Поставете новите устни, монтирайте отново частите и затегнете копчетата.

Какво означава съобщението за грешка 'Дефектни спирачки'?

Това съобщение показва дефект в спирачките. Не местете повече уреда и се свържете с отдела за следпродажбено обслужване на Kärcher.

Как да избера подходящия препарат?

Използвайте само препарати, препоръчани от Kärcher (напр. RM 746, RM 780). Спазвайте указанията за безопасност и никога не използвайте разтворители, киселини или силно пенливи продукти.

Каква е процедурата за първоначално зареждане?

След първото монтиране на батериите ги заредете напълно. Използвайте уреда до спирането му от защитата срещу разреждане, след което го заредете напълно. Едно 'V' до дисплея ще изчезне, което показва, че калибрирането е завършено.

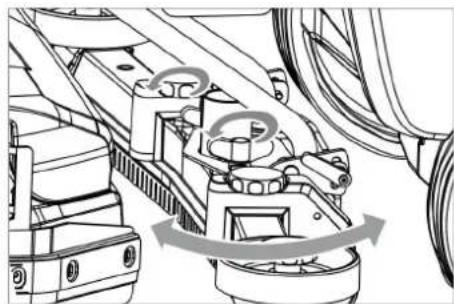

Как да регулирам височината на засмукващата щанга?

Разхлабете двата блокиращи лоста, регулирайте наклона на щангата, след това затегнете отново лостовете. За подобряване на засмукването върху плочки можете също да завъртите щангата в наклонено положение (до 5°).

Какво да направя, ако засмукващата мощност намалее?

Проверете чистотата на защитния филтър на турбината и устните на засмукването. Почистете или сменете, ако е необходимо. Уверете се, че маркучите не са запушени и че капакът на маркуча за източване е добре затворен.

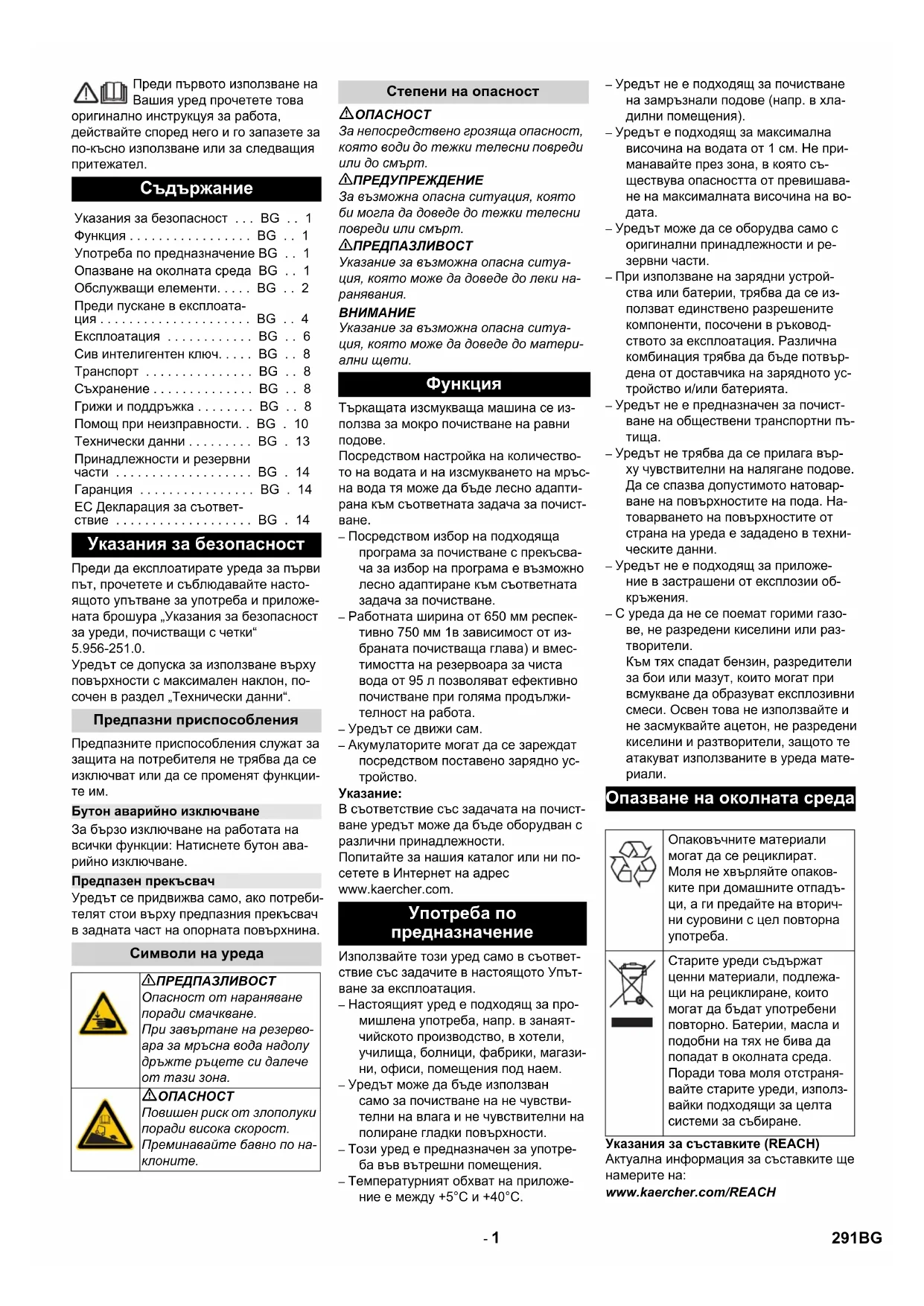

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ B 95 RS Bp Kärcher

Преди първото използване на Вашия уред прочетете това

оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

Съдържание

Указания за безопасност ... BG .. 1

Опазване на околната среда BG .. 1

Обслужващи елементи.....BG .. 2

Преди пускане в експлоата- ция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Експлоатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Сив интелигентен ключ.....BG .. 8

Транспорт BG .. 8

Съхранение...... BG .. 8

Грижи и поддръжка ..... BG .. 8

Помощ при неизправности.. BG . 10

Технически данни ..... BG . 13

Указания за безопасност

Преди да експлоатирате уреда за първи път, прочетете и съблюдавайте настоящото упътване за употреба и приложената брошура „Указания за безопасност за уреди, почистващи с четки“ 5.956-251.0.

Уредът се допуска за използване върху повърхности с максимален наклон, по- сочен в раздел „Технически данни“.

Предпазните приспособления служат за защита на потребителя не трябва да се изключват или да се променят функциите им.

Бутон аварийно изключване

За бързо изключване на работата на всички функции: Натиснете бутон аварийно изключване.

Предпазен прекъсвач

Уредът се придвижва само, ако потребителят стои върху предпазния прекъсвач в задната част на опорната повърхнина.

Символи на уреда

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване поради смачване.

При завъртане на резерво- ара за мръсна вода надолу дръжте ръцете си далече от тази зона.

⚠️ ОПАСНОСТ

Повишен риск от злополуки поради висока скорост. Преминавайте бавно по на- клоните.

Степени на опасност

⚠️ ОПАСНОСТ

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт.

△ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която може да доведе до материални щети.

Функция

Търкащата изсмукваща машина се из- ползва за мокро почистване на равни подове.

Посредством настройка на количеството на водата и на изсмукването на мръсна вода тя може да бъде лесно адаптирана към съответната задача за почистване.

– Посредством избор на подходяща програма за почистване с прекъсвача за избор на програма е възможно лесно адаптиране към съответната задача за почистване.

– Работната ширина от 650 мм респективно 750 мм 1в зависимост от избраната почистваща глава) и вместимостта на резервоара за чиста вода от 95 л позволяват ефективно почистване при голяма продължителност на работа.

– Уредът се движи сам.

В съответствие със задачата на почистване уредът може да бъде оборудван с различни принадлежности.

Попитайте за нашия каталог или ни по- сетете в Интернет на адрес www.kaercher.com.

Употреба по предназначение

Използвайте този уред само в съответствие със задачите в настоящото Упътване за експлоатация.

– Настоящият уред е подходящ за про- мишлена употреба, напр. в занаят- чийското производство, в хотели, училища, болници, фабрики, магази- ни, офиси, помещения под наем.

– Уредът може да бъде използван само за почистване на не чувствителни на влага и не чувствителни на полиране гладки повърхности.

– Този уред е предназначен за употреба във вътрешни помещения.

– Температурният обхват на приложение е между +5°C и +40°C.

– Уредът не е подходящ за почистване на замръзнали подове (напр. в хладилни помещения).

– Уредът е подходящ за максимальна височина на водата от 1 см. Не приманавайте през зона, в която съществува опасността от превишаване на максимальната височина на водата.

– Уредът може да се оборудва само с оригинални принадлежности и резервни части.

– При използване на зарядни устройства или батерии, трябва да се използват единствено разрешените компоненти, посочени в ръководството за експлоатация. Различна комбинация трябва да бъде потвърдена от доставчика на зарядното устройство и/или батерията.

– Уредът не е предназначен за почистване на обществени транспортни пътища.

– Уредът не трябва да се прилага върху чувствителни на налягане подове. Да се спазва допустимото натоварване на повърхностите на пода. Натоварването на повърхностите от страна на уреда е зададено в техническите данни.

– Уредът не е подходящ за приложение в застрашени от експлозии обкръжения.

– С уреда да не се поемат горими газо- ве, не разредени киселини или раз- творители. Към тях спадат бензин, разредители за бои или мазут, които могат при всмукване да образуват експлозивни смеси. Освен това не използвайте и не засмуквайте ацетон, не разредени киселини и разтворители, защото те атакуват използваните в уреда мате- риали.

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаков- ките при домашните отпадъ- ци, а ги предайте на вторич- ни суровини с цел повторна употреба.

Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в околната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

1 Волан
2 Система за пълнене
3 Закопчалка, резервоар за мръсна вода
4 Капак резервоар мръсна вода

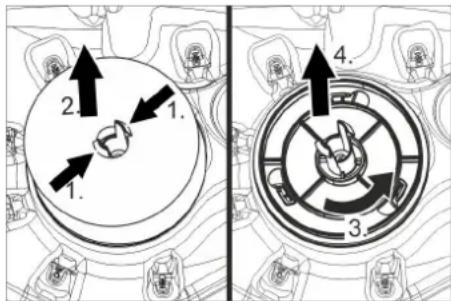

5 Цедка за защита на турбината (под поплавъка)
6 Поплавък
7 Цедка за власинки
8 Улавяне на груби замърсявания
9 Резервоар мръсна вода
10 Изпускателен маркуч мръсна вода
11 Закопчалка резервоар за чиста вода с филтър чиста вода
12 Регулиране на височината на лента засмукване
13 Крилчати гайки за закрепване на лента засмукване
14 Лента засмукване *
15 Фиксиращ лост за накланяне на лен- та засмукване
16 Бутилка с почистващо средство (само вариант Dose)

17 Капак резервоар за чиста вода
18 Лост за разблокиране на ръчната спирачка
19 Предпазен прекъсвач
20 Педал на газта
21 Място за разполагане на обслужива- щия
22 Щепсел неработещ уред за зарежда- щия кабел
23 Резервоар за груби отпадъци (само при R-почистваща глава) *
24 Индикация за нивото на чистата вода
25 Капак на акумулатора
26 Закопчалка на покритието на акуму- латора
27 Обслужващо поле

* не е в обема на доставка

Цветно обозначение

– Обслужващите елементи за процеса на обслужване са жълти.
– Обслужващите елементи за под- дръжка и сервис са светлосиви.

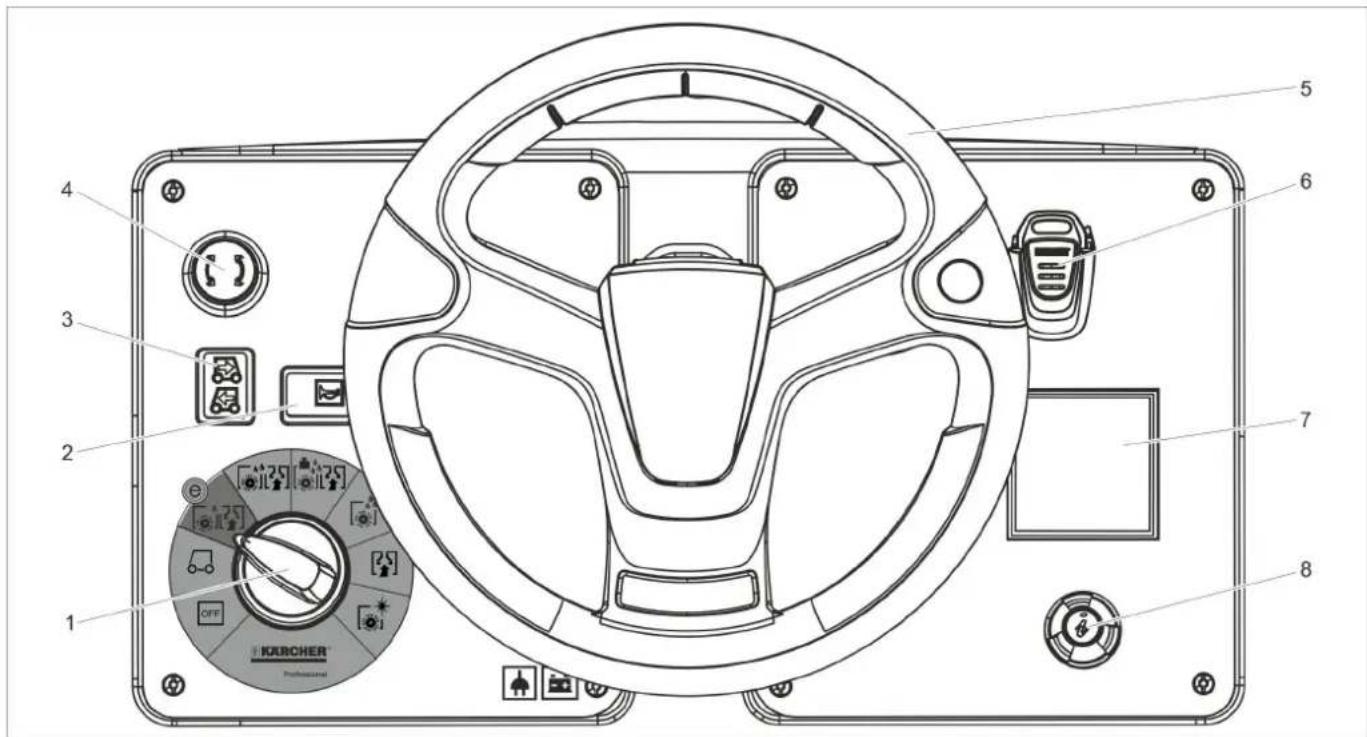

1 2 3 4 5 6 7 8 KARCHER Professional

1 Програмен прекъсвач
2 Клаксон
3 Прекъсвач за посоката на почиства- не
4 Бутон аварийно изключване
5 Волан
6 Интелигентен ключ
7 Дисплей
8 Информационен бутон

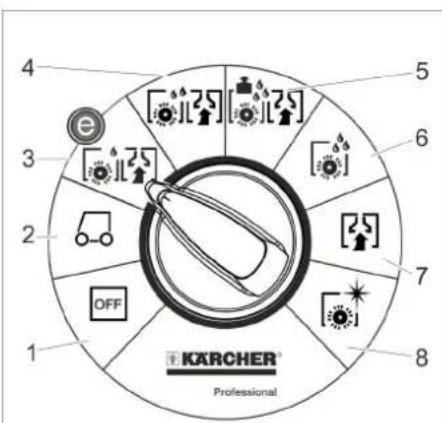

Програмен прекъсвач Символи на уреда

4 5 3 6 2 7 OFF 8 KARCHER Professional

1 OFF

Уредът е изключен.

2 Транспортно пътуване

Пътуване до мястото на приложение.

3 Програма Eco

Мокро почистване на пода (с намалени обороти на четката) и засмукване на мръсната вода (с намалена мощност на засмукване).

4 Търкащо изсмукване

Почистете пода мокро и изсмучете мръсната вода.

5 Програма Heavy

Почистете пода мокро (с повишено налягане на притискане на четките) и изсмучете мръсната вода.

6 Търкане

Почистете пода мокро и оставете по- чистващото средство да подейства.

7 Изсмукване

Изсмукване на мръсната течност.

8 Полиране

Полиране на подове без нанасяне на течности.

	Точка на опъване
	Носач на мопа **
	Извод за вода Система за пълнене
	Ниво на запълване резервоар за чиста вода
	Изпускателен отвор резерво-ар за чиста вода
	Изпускателен отвор резерво-ар за мръсна вода

Опция

В това положение уредът е защитен от търкаляне с помощта на ръчна спирачка. За изместван на уреда ръчната спирачка трябва да се освободи.

→ За деблокиране на застопоряващата спирачка изтеглете деблокирация.

ВНИМАНИЕ

Опасност от увреждане. Уредът не бива да се избутва с по-бързо от 7 км/ч.

Разреждане

Указание:

За незабавно изключване на всички функции свалете крака си от педала за движение и натиснете прекъсвача за аварийно изключване.

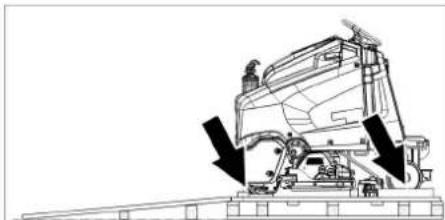

→ Отстранете кашона.

→ Отстранете фиксаторите на колелата.

→ Изгответе рамка като преустроите палета както е показано по-горе и я завинтете.
→ Издърпайте лоста на спирачката и при издърпан лост избутайте уреда надолу по рампата.

ИЛИ

→ Поставете интелигентния ключ.
→ Бутонът за аварийно изключване се деблокира със завъртане.
→ Поставете програмния прекъсвач на Транспортно пътуване.
→ Застанете върху опорната повърхност и задействайте предпазния пре- късвач.

→ Поставете превключвателя за посоката на движение на „напред“.
→ Задействайте педала за движение.
→ Подкарайте уреда надолу от палета. Преди пускане в експлоатация трябва да се монтират четките (вижте „Дейности по поддръжката“).

Акумулатори

	Спазвайте указанията на акумулатора, в Упътването за употреба и в Инструкцията за експлоатация на превозно-то средство
	Носете защита за очите
	Дръжте децата настрани от киселини и от акумулатори
	Опасност от експлозия
	Забраняват се искри, откри-та светлина и пушене
	Опасност от разяждане
	Първа помощ
	Указателна забележка
	Изхвърляне
	Акумулатора да не се хвърля в кофата за боклук

⚠️ ОПАСНОСТ

Опасност от експлозия! Не поставяйте инструменти върху акумулаторите. Късо съединение и опасност от експлозия.

Опасност от нараняване. Никога не докосвайте раните с олово. След работа по акумулаторите винаги почиствайте ръцете си.

Препоръчвани комплекти акумулатори

	No за поръчка	Обем [m3]*	Въздушен поток[m3/h]**
170 Ah - безподдръжка	4.035-164.0	3,3 1,32
180 Ah - безподдръжка	4.035-097.0	3,8 1,52
180 Ah - с малкаподдръжка	4.035-165.0	14,85 5	94
195 Ah - с малкаподдръжка	4.035-166.0	22,28 8	94
* Минимален обем на помещението зазареждане на акумулатори** Минимален въздушен поток междупомещението за зареждане на акумулатори и околната среда

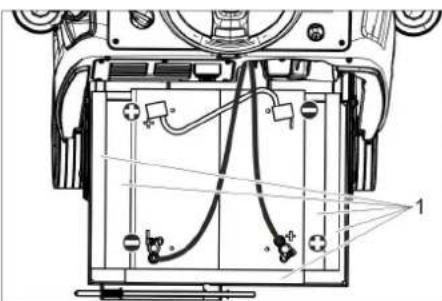

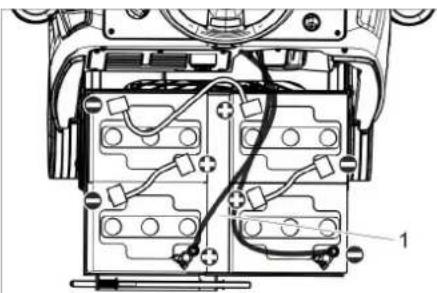

Поставете акумулаторите и го подвържете

При вариант „Pack“ акумулаторите са вече монтирани

→ Натиснете бутон аварийно изключване.
→ Изтеглете интелигентния ключ.
→ Отворете закопчалката на покритието на акумулатора.
→ Отварете назад капака за батериите.

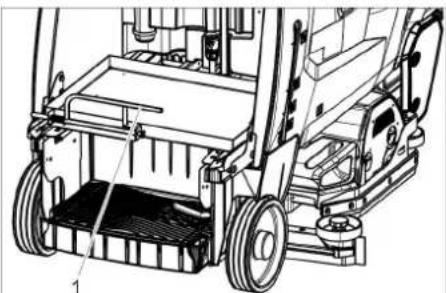

1 Блокировка на блока за батериите

→ Изместете наляво фиксатора на блока за батериите и го наведете надолу.
→ Издърпайте назад блока за батериите.

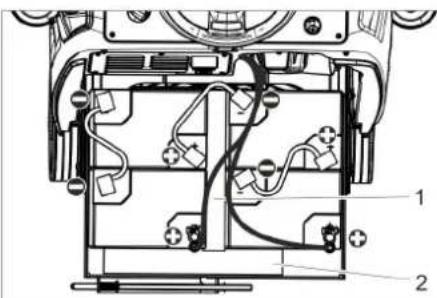

1 Разпорен елемент 380x55x30

4.035-164.0
1 Разпорен елемент 345x60x47
2 Разпорен елемент 380x55x30

4.035-166.0
1 Разпорен елемент 380x55x30

ВНИМАНИЕ

Опасност от увреждане. Внимавайте за правилната ориентация на полюсите.

→ Свържете полюсите с приложения свързващ кабел.
→ Закачете присъединителен кабел на свободния полюс на акумулатора (+) и (-).
→ Изместете напред блока за батериите.
→ Освободете фиксатора на блока за батериите.
→ Настройка на типа на акумулатора (вижте глава „Сив интелигентен ключ“).

ВНИМАНИЕ

Опасност от увреждане поради дълбоко разреждане. Преди пускане в експлоатация на уреда заредете акумулаторите.

Зареждане на акумулаторите

Указание:

Уредът разполага със защита против дълбоко разреждане, т.е. щом се достигне все още допустимата минимална степен на капацитет, уредът все още може да се движи. На дисплея се появява индикацията "Акумулаторът е слаб - Не е възможно почистване" и „Акумулатор празен - моля заредете".

→ Уредът да се закара директно до станцията за зареждане, при това да се избягват наклони.

Указание:

При използване на други акумулатори (напр. на други производители) защита- та против дълбоко разреждане за съответния акумулатор трябва да се настрои отново от съответния сервис на Kärcher.

⚠️ ОПАСНОСТ

Опасност от електрически удар. Имайте пред вид електрическата мрежа и предпазителя. Зарядното устройство да се използва само в сухи помещения с достатъчно проверение!

Указание:

Времето за зареждане възлиза средно на прибл. 10-12 часа.

Зарядното устройство приключва са- мостоятелно процеса на зареждане.

⚠️ ОПАСНОСТ

Опасност от експлозия. Помещението, в което се оставя уредът за зареждане на акумулатора, трябва да е с минимален обем в зависимост от типа на акумулатора и обмен на въздуха с минимален въздущен поток (вижте „Препоръчители акумулатори“).

Опасност от експлозия. Зареждането на акумулатори е позволено само при отворен капак на акумулатора.

→ Отворете закопчалката на покритието на акумулатора.
→ Отварете назад капака за батериите.
→ Свържете захранващия кабел с щеп- села на неработещия уред на самия ured.
→ Свържете захранващия кабел към електрическата мрежа.

На дисплея се показва символ на акумулатор и се показва състоянието на зареждане на акумулаторите. Осветлението на дисплея изгасва.

→ По време на зареждане не затваряйте капака на акумулатора!

Указание:

При зареждането са блокирани всички функции за почистване и придвижване. Щом акумулаторът бъде изцяло зареден, дисплеят показва „Зареждане приключено“.

→ След процеса на зареждане извадете щепсела от контакта и изтеглете кабела от уреда.

Акумулатори, които се нуждаят от малка поддръжка (мокри акумулатори)

→ Един час преди края на процеса на зареждане добавете дестилирана вода, спазвайте правилното ниво на киселинност. Акумулаторът е съответно обозначен. На края на процеса на зареждане всички клетки трябва да кипят.

⚠️ ОПАСНОСТ

Опасност от разяждане! Доливането на вода в разредено състояние на батерията може да доведе до изтичане на киселина.

При работа с киселини за акумулатори да се използват защитни очила и да се спазват предписанията, за да се избягват наранявания и разрушение на облеклото.

Евентуалните пръски от киселина по кожата или облеклото веднага да се изплакнат с много вода.

ВНИМАНИЕ

За доливане на акумулаторите използвайте само дестилирана или обезсолена вода (EN 50272-T3).

Да не се използват чужди добавки (така наречени средства за подобрение), в противен случай се отменя всякаква гаранция.

Максимални размери на акумулатора

Дължина 390 mm
Широчина 540 mm
Височина 375 mm

Размер на отделението за акумулатора: 546 мм x 391 мм

Указания за първоначално зареждане Указание:

При първоначалното зареждане управлението още не разпознава, кой тип акумулираща батерия е вграден. Тогава индикацията на батерията още работи неточно.

„V“ вдясно до лентата на индикацията на акумулатора показва, че още не е била изпълнено първоночолното зареждане.

→ Зареждайте батериите, докато дисплеят покаже максимальното състояние на зареждане.
→ След първото зареждане на батериите използвайте уреда, докато защитата от пълно разреждане изключи мотора на четките и турбината.
→ След това заредете акумулиращите батерии напълно и без грешки.

След първоначалното зареждане „V“ вдясно до индикацията на батериите изчезва.

Сега индикацията на батериите работи точно.

Указание:

Щом в менюто на батериите бъде из- бран тип батерии, описаната по-горе операция трябва да бъде проведена от- ново. Това е така и ако вече настроеният тип батерии бъде избран отново.

Състоянието на зареждане на батериите се показва на дисплея на пулта за управление.

– Дължината на лентата показва състоянието на зареждане на батериите.
– По време на последните 30 минути се показва оставащото време за ра- бота в минути.

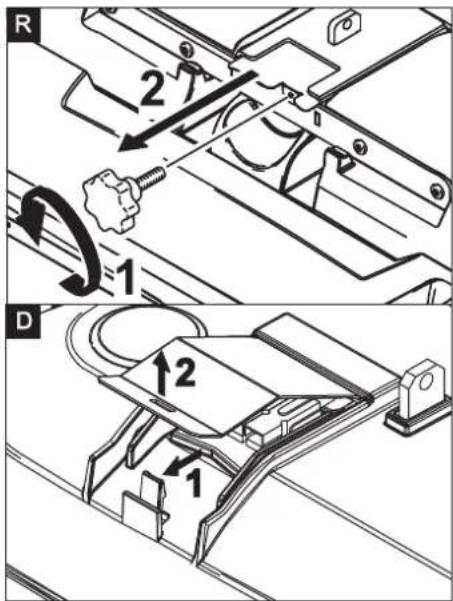

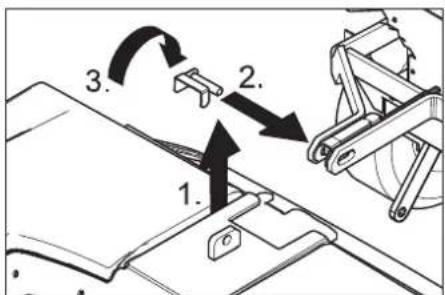

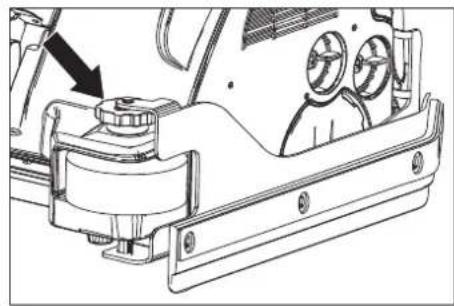

Монтаж на почистващата глава

Монтажът на почистващата глава е описан в глава "Работи по поддръжката".

Указание:

При някои модели почистващата глава е вече монтирана.

Монтирайте четките

Монтажът на четките е описан в глава "Работи по поддръжката".

→ Поставете лента засмукване така в окачването на ленти на засмукване, че фасонираната стомана да застане над окачването.
→ Затегнете крилчатите гайки.
→ Поставете маркуча за всмукване.

Експлоатация

Указание:

За незабавно изключване на всички функции свалете крака си от педала за движение и натиснете прекъсвача за аварийно изключване.

Включване на уреда

→ Поставете интелигентния ключ.
→ Бутонът за аварийно изключване се деблокира със завъртане.
→ Завъртете програмния прекъсвач на желаната функция.
→ Изчакване на готовността за експло- атация на уреда.
→ Застанете върху опорната повърхност и задействайте предпазния пре- късвач.
→ Щом на дисплея се покаже съответната индикация, изпълнете работата по поддръжката.

Дисплей Дейност

Поддръжка Лента засмукване	Почистете лента засмукване.
Поддръжка Чиста вода Филтър	Почистете филтъра за чиста вода.
Поддръжка Смукателен накрайник	Проверете износването и регулирането на смукателните накрайници.
Поддръжка Турбинна цедка	Почистете цедката за защита на турбината.
Поддръжка Глава на четката	Проверете четката за износване и я почистете.

→ Натиснете информационния бутон.
→ Нулиране на брояча за съответната поддръжка (вижте „Грижи и поддръжка/Нулиране на брояча“).

Указание:

Ако броячът не бъде нулиран, индикацията за поддръжка се появява отново при всяко включване на уреда.

Проверка на застопоряващата спирачка

⚠️ ОПАСНОСТ

Опасност от злополука. Преди всяка експлоатация функцията на застопоряващата спирачка трябва да се провери на равно място.

→ Да се включи уреда.
→ Поставете превключвателя за посоката на движение на „напред“.
→ Поставете програмния прекъсвач на Транспортно пътуване.
→ Застанете върху опорната повърхност и задействайте предпазния прекъсвач.
→ Леко натиснете педала за движение.
→ Трябва да се чуе деблокирането на спирачката. На равно място уредът трябва да тръгва да се движи леко. Щом се пусне педала, се чува зацепването на спирачката. Ако не е така, уредът трябва да се изключи и да се повика сервиза.

Пътуване

⚠️ ОПАСНОСТ

Опасност от злополука. Ако уредът вече не показва спирачно въздействие, постъпете както следва:

→ Ако на рампа с над 2% наклон при освобождаване на педала на газта уредът не застане на едно място, от съображения за безопасност да се на- тиска само тогава, когато предварително преди всяко пускане в експло- атация е била проверявана съответ- стващата на правилата механична функция на застопоряващата спи- рачка.

→ Уреда се изключва при достигане на покой (на равна повърхност) и се вика сервиса!
→ Допълнително да се спазват указанията за поддръжка на спирачки.

⚠️ ОПАСНОСТ

Опасност от преобръщане при твърде големи наклони.

→ По посока на движението преминавайте само по наклони до 10%. Преминавайте по наклони и нагорнища само в надljжна посока, не обръщайте.

Опасност от преобръщане при бързо пътуване по завои.

Опасност от занасяне при мокри подове.

Опасност от преобръщане при нестабилна основа.

→ Уредът да се движи само на укрепена основа.

Опасност от преобръщане при твърде голем страничен наклон.

Пътуване

→ Поставете интелигентния ключ.
→ Бутонът за аварийно изключване се деблокира със завъртане.
→ Поставете програмния прекъсвач на Транспортно пътуване.
→ Застанете върху опорната повърхност и задействайте предпазния пре- късвач.

→ Настройте посоката на движение с превключвател посока на движение на обслужващия пулт.
→ Скоростта на движение да се определи посредством задействане на педала на газта.
→ Да се спре уреда: Да се отпусне педала на газта.

Указание:

Посоката на движение може да бъде променена и по време на движението. Така могат да се почистят и много затъпени места като многократно се преминава напред и назад.

Претоварване

При претоварване тяговият мотор се из- ключва след определено време. На дис- плея се появява съобщение за повреда. При прегряване на управлението се из- ключва съответният агрегат.

→ Оставете уреда да се охлади минимум 15 минути.
→ Завъртете програмния прекъсвач на "OFF", изчакайте за кратко и отново завъртете на желаната програма.

Напълнете горивни материали

Почистващ препарат

ВНИМАНИЕ

Опасност от увреждане. Използвайте единствено предписаните почистващи препарати. За останалите почистващи препарати има повишена опасност за потребителя по отношение на производствената безопасност, опасност от злополуки и намаляване на срока на експлоатация на уреда. Използвайте само почистващи препарати, които не съдържат разтворители, солна и флуороводородна киселина. Спазвайте указанията за безопасност за почистващите средства.

Указание:

Да не се използват силно пенливи по- чистващи средства.

Употреба Почистващ	препарат
Поддържащо почистване на всякакви водоустойчи-ви подове.	RM 746RM 780
Поддържащо почистване на лъскави повърхности (напр. гранит)	RM 755 es
Поддържащо почистване и основно почистване на промишлени подове	RM 69 ASF
Поддържащо почистване и основно почистване на фаянс от фини частици	RM 753
Поддържащо почистване на санитарен фаянс	RM 751
Почистване и дезинфек-ция на санитарен фаянс	RM 732
Премахване на покриващ слой на алкалосьъдържа-щи подове (напр. PVC)	RM 752
Премахване на покривен слой на подове от линоле-ум	RM 754

Прясна вода

→ На присъединителния щущер на системата за пълнене да се свърже маркуч за вода.
→ Отворете подаването на вода (максимум 60 °C). Щом се достигне максимальното ниво на пълнене, вграденият вентил с поплавък спира подаването на вода.

→ Затворете входа за водата.
→ Отстранете маркуча за вода.
→ Напълнете почистващо средство.

Указание:

Ако в резервоара за почистващо средство първо се налее почистващо средство, а след това вода, това може да доведе до силно образуване на пяна.

Приспособление за дозиране (само вариант Dose)

Към чистата вода по пътя към почистващата глава едно приспособление за дозиране добавя почистващо средство.

→ Поставете в уреда бутилка с почистващо средство.
→ Да се развие капака на бутилката.
→ Смукателния маркуч на приспособлението за дозиране да се постави в бутилката.

Указание:

С приспособлението за дозиране могат да се дозират максимально 3% почистващо средство. При по-високо дозиране почистващото средство трябва да се на-лее в резервоара за чиста вода.

ВНИМАНИЕ

Опасност от запушване поради засъхнал почистващ препарат при добавяне на почистващия препарат в резерво-ара за чиста вода при вариант Dose. Разходомерът на приспособлението за дозиране може да залепне поради изсъхнал почистващ препарат и да наруши функцията на приспособлението за дозиране. Накрая резервоарът за чиста води и уредът да се изплакнат с чиста вода. За изплакване настройте програма за почистване с нанасяне на вода от програматора. Настройте количеството на водата на най-високата стойност, настройте дозирането на почистващ препарат на 0%

Указание:

Уредът разполага с индикация за нивото на чистата вода на дисплея. При празен резервоар за чиста вода се преустановява дозирането на почистващо средство. Почистващата глава продължава да работи без подаване на течност.

Настройка на параметрите

С жълтия интелигентен ключ

Параметрите за различните почистващи програми са настроени в уреда.

В зависимост от авторизирането на жълтия интелигентен ключ могат да бъдат променяни отделни параметри.

Промяната на параметрите са ефективни само дотогава, докато с прекъсвача за избор на програма бъде избрана друга почистваща програма.

Ако параметрите бъдат променени трайно, за настройката трябва да бъде избран сив интелигентен ключ. Настройката е описана в раздел „Сив интелигентен ключ".

Указание:

Почти всички текстове на дисплея за на- стройка на параметри са самопоясни- телни. Единственото изключение е па- раметър FACT:

– Fine Clean: Ниски обороти на четките за отстраняване на сиви петна от фини предмети от камък.

– Whisper Clean: Средни обороти на четките за поддържащо почистване с намалено ниво на шума.

– Power Clean: Високи обороти на четките за полиране, кристализиране и метене.

→ Завъртете програматора на желана- та програма за почистване.
→ Завъртете информационния бутон, докато се покаже желаният параметър.
→ Натиснете информационния бутон - настроената стойност мига.
→ Настройте желаната стойност посредством завъртане на информационния бутон.
→ Променената настройка потвърдете посредством натискане на информационния бутон или изчакайте, докато настроената стойност се приеме автоматично след 10 секунди.

За подобрение на резултата от изсмукването на влакнести повърхности лентата на засмукване може да се завърти със до 5° наклон.

→ Освободете крилчатите гайки.
→ Завъртане на лента засмукване.
→ Затегнете крилчатите гайки.

Наклон

При недостатьчен резултат от изсмукването наклона на правата лента засмукване може да се промени.

→ Освободете двата фиксиращи лоста.
→ Регулирайте наклона на лентата за засмукване.
→ Затегнете двата фиксиращи лоста.

Изпзване на резевоара за мръсна вода

Указание:

Преливане на резервоара за мръсна вода. При пълен резервоар за мръсна вода смукателната турбина се изключва и дисплеят показва „Резервоар мръсна вода пълен“.

⚠ПРЕДУПРЕЖДЕНИЕ

Да се спазват местните разпоредби за работа с отпадни води.

→ Изпускателният маркуч за мръсна вода да се свали от държача и да се спусне над подходящо приспособление за събиране.

Указание:

Посредством стискане на приспособлението за дозиране може да се контролира потокът отработена вода.

→ Излейте водата чрез отваряне на дозиращото приспособление на изпускателния маркуч.
→ Накрая резервоарът за мръсна вода да се изплакне с чиста вода.

→ Натиснете маркуча за мръсна вода в държача на уреда.

Изпразнете танка за чиста вода

→ Отворете закопчалката на резерво-ара за чиста вода.
→ Изпуснете чистата вода.
→ Поставете закопчалката на резерво-ара за чиста вода.

Изправане на резервоара за груби отпадъци (само при R-почистваща глава)

→ Проверете резервоара за груби отпадъци. При необходимост или след края на работа свалете резервоара за груби отпадъци и го изпразнете.

Сваляне от експлоатация

→ Изтеглете интелигентния ключ.
→ Уредът да се подсигури с подложен клин против произволно движение.
→ При необходимост заредете акуму- латора.

→ Поставете интелигентния ключ.
→ Изберете желаната функция посредством завъртане на информационния бутон.

Отделните функции са описани по-долу.

Транспортно пътуване

→ Завъртете програмния прекъсвач на „Транспортно пътуване“.
→ Натиснете информационния бутон.

В меню Транспортно пътуване могат да бъдат извършени следните настройки:

Управление на ключове

В тази точка от менюто се дават право- мощия за жълтия интелигентен ключ както и се посочва езикът на индикаци- ята на дисплея.

→ Завъртете информационния бутон, докато на дисплея се покаже „Меню ключове“.
→ Натиснете информационния бутон.
→ Изтеглете сивия интелигентен ключ и за програмиране поставете жълтия интелигентен ключ.
→ Изберете точката от менюто за про- мяна посредством завъртане на ин- формационния бутон.
→ Натиснете информационния бутон.
→ Изберете настройката на точката от менюто посредством завъртане на информационния бутон.
→ Потвърдете настройката посредством натискане на точката от менюто.
→ Изберете следващата точка от менюто за промяна посредством завъртане на информационния бутон.
→ За запаметяване на правомощията извикайте меню „Запаметяване?“ посредством завъртане на информационния бутон и натиснете информационния бутон.
„Продължаване на меню ключове“: Да: Програмиране на следващ инте- лигентен ключ. Не Напускане на меню ключове.
→ Натиснете информационния бутон.

Избор на формата на четката

Тази функция е необходима при смяна на почистващата глава.

→ Завъртете информационния бутон, докато на дисплея се покаже „Глава на четката“.
→ Натиснете информационния бутон.
→ Завъртете информационния бутон, докато се маркира желаната форма на четката.
→ Натиснете информационния бутон.
→ Задвижване на хода за смяна на по- чистващата глава посредством за- въртане на информационния бутон: up: Повдигане down: Сваляне OFF: Спиране
→ Излизане от менюто: Натиснете „OFF“ като изберете завъртане на информационния бутон и натиснете информационния бутон.

При напускане на менюто управлението извършва рестарт.

→ Завъртете информационния бутон, докато на дисплея се покаже „Времена за движение по инерция“.

→ Натиснете информационния бутон.

→ Завъртете информационния бутон, докато се маркира желаният модул.

→ Натиснете информационния бутон.

→ Завъртете информационния бутон, докато се достигне желаното време за движение по инерция.

→ Натиснете информационния бутон.

→ Завъртете информационния бутон, докато се покаже „Меню на акумулатора“.
→ Натиснете информационния бутон.
→ Завъртете информационния бутон, докато се маркира желаният тип акумулатор.
→ Натиснете информационния бутон.

Основна настройка

Извършените по време на експлоатацията промени на параметрите на отделните почистващи програми при изключване на уреда се връщат на основното положение.

→ Завъртете информационния бутон, докато се покаже „Основна настройка“.
→ Натиснете информационния бутон.
→ Завъртете информационния бутон, докато се покаже желаната програма за почистване.
→ Натиснете информационния бутон.
→ Завъртете информационния бутон, докато се покаже желаният параметър.
→ Натиснете информационния бутон - настроената стойност мига.
→ Настройте желаната стойност посредством завъртане на информационния бутон.
→ Натиснете информационния бутон.

Настройка на езика

→ Завъртете информационния бутон, докато се покаже „Език“.
→ Натиснете информационния бутон.
→ Завъртете информационния бутон, докато се маркира желаният език.
→ Натиснете информационния бутон.

Фабрична настройка

Възстановява се фабричната настройка на всички параметри.

Програми за почистване

Параметрите, които се настройват със сивия интелигентен ключ, се запазват, докато бъде избрана друга настройка.

→ Завъртете програматора на желана- та програма за почистване.
→ Натиснете информационния бутон – показва се първият настроен параметър.
→ Натиснете информационния бутон - настроената стойност мига.
→ Настройте желаната стойност посредством завъртане на информационния бутон.
→ Променената настройка потвърдете посредством натискане на информа-

ционния бутон или изчакайте, докато настроената стойност се приеме автоматично след 10 секунди.

→ Изберете следващия параметър посредством завъртане на информационния бутон.
→ След промяна на всички желани параметри завъртете информационния бутон, докато се покаже „Излизане от меното„.
→ Натиснете информационния бутон – излиза се от менюто.

Транспорт

⚠️ ОПАСНОСТ

Опасност от нараняване! За товарене и разтоварване уреда може да се използва само по наклони до 10%. Движете се бавно.

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и увреждания! При транспортиране имайте пред вид теглото на уреда.

→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

При монтирана D-почистваща глава

→ Четките с шайби да се отстранят от главата на четката.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.

→ Съхранението на този уред е позволено само във вътрешни помещения.
→ Изберете мястото за съхранение като вземете под внимание общото тегло на уреда, за да не нарушите неговата устойчивост.

Грижи и поддръжка

⚠️ ОПАСНОСТ

Опасност от нараняване! По време на почистване или поддръжка или при смяна на части или при преустройство на уреда за друга функция трябва да се откача положителният полюс на акумулатора и да се изважда мрежовият щепсел на зарядното устройство.

→ Мръсната вода и останалата чиста вода да се изпуснат и да се отстранят.

⚠ ПРЕДПАЗЛИВОСТ

Опасност от нараняване поради работа по инерция на всмукателната турбина.

Всмукващата турбина продължава да работи след изключване. Работите по поддръжката да се изпълняват едва след спиране на смукателната турби- на.

План по поддръжка

След работа

ВНИМАНИЕ

Опасност от увреждане. Не пръскайте уреда с вода и не използвайте агресивни почистващи препарати.

→ Изпуснете мръсната вода.
→ Резервоарът за мръсна вода да се изплакне с чиста вода.
→ Почистете цедката за защита на турбината.
→ Само R-почистваща глава: Свалете и почистете резервоара за груби отпадъци..
→ Уредът да се почисти отвън с влажен, натопен в мека почистваща луга парцал.
→ Засмукващите езичета и свалящите се езичета да се почистят, да се проверят за износване и при необходимост да се сменят.
→ Четките да се проверят за износване, при необходимост да се сменят.
→ Не затваряйте капаците на резерво-арите за прясна и мръсна вода, за да могат да изсъхнат.
→ Зареждане на батерията: Ако състоянието на зареждане е под 50%, заредете напълно и без прекъсване батерията. Ако състоянието на зареждане е над 50%, само дозаредете батерията, когато е необходимо за цялата продължителност на работа при следващата употреба.
→ При редовна употреба зареждайте батерията напълно и без прекъсване поне един път седмично.
→ При временно спрян уред: Проведете изравнително зареждане на акумулатора.
→ Проверете полюсите на акумулиращата батерия за оксидация, при нужда ги изчеткайте. Внимавайте за правилното положение на свързващия кабел.
→ Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметичност, при необходимост да се сменят.
→ При акумулатори, които не се нуждаят от поддръжка да се провери плътността на киселината на клетките.
→ Почистете тунела на четките (само R-почистваща глава)

Ежеседмично

Ежемесечно

→ Извадете водоразпределителната лайсна на почистващата глава и почистете водния канал (само R-почистваща глава).

→ В случай на по-продължително време на престой на уреда го прибирайте единствено с напълно заредена батерия. Отново зареждайте батерията напълно поне веднъж месечно.

Ежегодно

→ Препоръчаната инспекция да се проведе от сервиса.

Нулиране на брояча

Щом бъде изпълнена работа по поддръжката показана на дисплея, след това трябва да се нулира съответният брояч за поддръжка.

→ Поставете интелигентния ключ.
→ Бутонът за аварийно изключване се деблокира със завъртане.
→ Поставете програмния прекъсвач на Транспортно пътуване.
→ Натиснете информационния бутон.
→ Завъртете информационния бутон, докато се покаже „Брояч за поддръжка“.
→ Натиснете информационния бутон. Показват се състоянията на броячите.
→ Натиснете информационния бутон. Показва се „Изтриване на брояча“.
→ Завъртете информационния бутон, докато на преден план се покаже броячът за изтриване.
→ Натиснете информационния бутон.
→ Изберете „YES“ посредством завъртане на информационния бутон.
→ Натиснете информационния бутон. Броячът се изтрива.

Указание:

Сервизният брояч може да бъде изтрит само от сервиса.

Сервизният брояч показва времето до следващото сервисно обслужване в сервиза.

Договор за поддръжка

За надеждна работа на уреда можете да сключите договори за поддръжка с ото- ризировано бюро за продажби на Kärcher.

Дейности по поддръжката

Почистване на цедката за защита на турбината

→ Отворете капака на резервоара за мръсна вода.

1. 2. 3. 4.

→ Притиснете блокиращите приспособления едно към друго.
→ Изтеглете поплавъка.
→ Завъртете цедката за защита на турбината в посока обратна на часовниковата стрелка.
→ Свалете цедката за защита на турбината.
→ Промийте мръсотията от цедката за защита на турбината с вода.
→ Отново поставете цедката за защита на турбината.
→ Поставете поплавъка.

Да се сменят засмукващите езичета

→ Да се свали засмукващата лента.

→ Да се развият звездообразните дръжки.

1. 1. 2. 3.

→ Да се извадят пластмасовите части.
→ Да се извадят засмукващите езичета.
→ Да се вкарат нови засмукващи езичета.
→ Да се вкарат нови пластмасови части.
→ Звездообразните дръжки за де зави- ят и да се затегнат.

Монтаж на почистващата глава Регулирайте защитата от пръскане

R 2 1 D 1 2 1

→ R-почистваща глава: Развийте звездообразната дръжка и извадете капака.
→ D-почистваща глава: Свалете капака на почистващата глава.
→ Избутайте почистващата глава в средата под уреда.
→ Свържете кабела за захранване с ток на почистващата глава с уреда (еднаквите цветове трябва да съвпаднат).
→ R-почистваща глава: Пъхнете капака и го завинтете.
→ D-почистваща глава: Поставете капака и го фиксирайте.
→ Куплунга на маркуча на почистващата глава с маркуча поставете на уреда.

1. 2. 3.

→ Поставете планката в средата на по- чистващата глава между вилката в лоста.
→ Насочете лоста така, че отворите в лоста и почистващата глава да съвпаднат.
→ Пъхнете фиксирация шифт през от- ворите и завъртете осигурителната ламарина надолу така, че да се фик- сира.

→ Настройте разстоянието до пода на предпазителя против пръскане като завъртите колелото за настройка.

Да се сменят валовете на четките

→ Повдигане на почистващата глава.

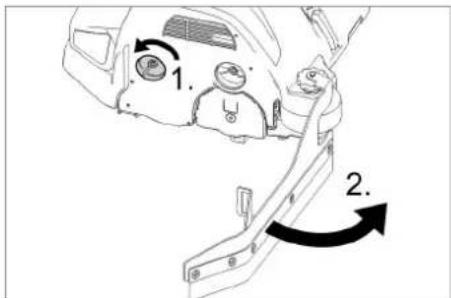

1. 2.

→ Освободете блокировката на свалящото се езиче.

→ Извъртете настрани свалящото се езиче.

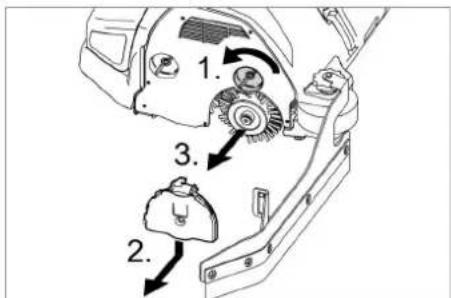

1. 2. 3.

→ Освободете блокировката на капака на лагера.
→ Натиснете капака на лагера надолу и го извадете.
→ Извадете вала на четките.
→ Поставете нов валяк на четките.
→ Отново закрепете капака на лагера и свалящото се езиче в обратна последователност.
→ Процеса да се повтори на противоположната страна.

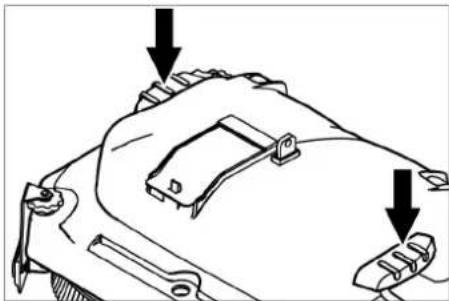

Да се сменят четките с шайби

→ Повдигане на почистващата глава.

→ Педала за смяна на четките да се на- тисне над съпротивлението в посока надолу.
→ Извадете четката с шайби отстрани под почистващата глава.
→ Дръжте новата четка с шайби под по- чистващата глава, натиснете я наго- ре и я фиксирайте.

Защита от замръзване

При опасност от измръзване:

→ Да се изпразнят резервоарите за чиста и мръсна вода. Уреда да се прибере в помещение, защитено от замръзване.

Демонтаж на акумулаторите

→ Отворете закопчалката на покритието на акумулатора.
→ Отварете назад капака за батериите.
→ Изместете наляво фиксатора на блока за батериите и го наведете надолу.
→ Издърпайте назад блока за батериите.
→ Кабела да се откачи от минусовия полюс на акумулатора.
→ Откачете останалите кабели от аку- мулаторите.
→ Извадете акумулаторите.
→ Отстранете изразходените акумулатори като отпадък съгласно валидните разпоредби.

Помощ при неизправности

⚠️ ОПАСНОСТ

Опасност от нараняване! По време на почистване или поддръжка или при смяна на части или при преустройство на уреда за друга функция трябва да се откача положителният полюс на акумулатора и да се изважда мрежовият щепсел на зарядното устройство.

→ Мръсната вода и останалата чиста вода да се изпуснат и да се отстранят.

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване поради работа по инерция на всмукателната турбина.

Всмукващата турбина продължава да работи след изключване. Работите по поддръжката да се изпълняват едва след спиране на смукателната турби- на.

При повреди, които не могат да бъдат отстранени с помощта на настоящата таблица, повикайте сервиса.

Ако на дисплея се покажат грешки, по- стъпете както следва:

→ Изпълнете инструкциите от дисплея.
→ Квитирайне повредата посредством натискане на информационния бу- тон.

→ Програмния прекъсвач да се завърти на „OFF“.
→ Изчакайте, докато изгасне текстът на дисплея.
→ Завъртете програмния прекъсвач в предходното положение.
Едва ако грешката настъпи отново, изпълнете съответните мерки за отстраняване в посочената последовательност. При това ключовият прекъсвач трябва да бъде включен в

положение "0" и да бъде натиснат бу- тонът за аварийно изключване.

→ Ако повредата не може да бъде отстранена, извикайте сервиса като направите съобщение за повредата.

Указание:

Съобщения за повреди, които не са по- сочени в тази таблица, показват повре- ди, които не могат да бъдат отстранени от обслужващите лица. В такъв случай моля уведомете сервиса.

Показание на дисплея	Причина Отстраняване
Отпуснете педала на газта!	При включване на ключовия прекъсвач педалът на газта е натиснат.	→ Освободете педала за движение и след това го задействайте.
Без посока на движение!	Дефектен прекъсвач за посоката на движение или кабелна връзка.	→ Повикайте сервиса.
Разредете акумулатора!	Твърде ниско напрежение на акумулатора.	→ Заредете акумулатора.
Недопустимо напрежение на акумулатора!	Напрежението на акумулатора е над или под допустимия диапазон.	→ Повикайте сервиса.
Дефектен заряден прибор!	Грешка в зарядното устройство, не е възможно зареждане.	→ Проверете зарядното устройство.
Не е достигнато притискането на четките!	Изтекло време за регулиране на силата на притискане на четките.	→ Проверете износването на четката, при необходимост сменете четката.→ Проверете функцията на четковата глава: наведете надолу, повдигнете.
Дефектна спирачка!	Дефектна спирачка. → Не придвижвайте повече уреда.→ Повикайте сервиса.
Горещ тягов двигател! Оставете да се охлади!	Защитата на двигателя се е за-действала	→ Поставете предпазния прекъсвач в положение “0”.→ Оставете уреда да се охлади минимум 15 минути.→ При повторение повикайте сервизната служба.
Дефектен клаксон!	Дефектен клаксон. → Повикайте сервиса.
Горещо управление! Оставете да се охлади!	Мощностна електроника подемен модул (A4) твърде гореща	→ Поставете предпазния прекъсвач в положение “0”.→ Оставете управлението да се охлади минимум 5 минути.→ При грапав под намалете значително притискането на четките.→ При повторение повикайте сервизната служба.
Претоварени мотори на четките!	Асиметрично натоварване на главите на четките.	→ Настройте рефлектора на четките.

Неизправност Отстраняване
Уредът не може да се стартира	Бутонът за аварийно изключване се деблокира със завъртане.
	Навлезте в опорната повърхност едва след включване на уреда. Ако грешката се появява въпре-ки това, извикайте сервиса.
	Предпазният прекъсвач не е задействан.Натиснете предпазния прекъсвач с крака надолу.
	Да се проверят акумулаторите, при необходимост да се заредят
	Проверете здравината на закрепване на кабела на акумулатора и за корозия.
	Поставете програмния прекъсвач на "OFF". Изчакайте 10 секунди. Поставете програматора на предходната функция. Ако е възможно, пътувайте с уреда само по равна повърхност. Проверете евентуално застопоряващата спирачка и крачната спирачка.
Недостатъчно количество на водата	Да се провери нивото на чистата вода, при необходимост да се допълни резервоара.
	Маркучите да се проверят за запушване, при необходимост да се почистят.
	R-почистваща глава: Извадете и почистете водоразпределителната лайсна.
	Да се почисти филтъра за чиста вода.
При използване на почества-ща глава D отстрани излиза силна пара	Намалете количеството на водата.Демонтирайте аквамайзера (вижте долу).
Недостатъчна мощност на изсмукване	Почистете уплътненията между резервоара за мръсната вода и капака, проверете ги за пропуски и евентуално ги сменете
	Проверете цедката за защита на турбината за замърсяване, при необходимост почистете.
	Да се почистят засмукващите езичета на лента засмукване, при необходимост да се обърнат или сменят.
	Проверете, дали капакът на изпускателния маркуч за мръсна вода е затворен
	Смукателния маркуч да се провери за запушване, при необходимост да се почисти.
	Смукателния маркуч да се провери за херметичност, при необходимост да се сменят.
	Проверете настройката на лента засмукване.
	Поставете допълнителни тежести (принадлежности) на лентата за засмукване.
Недостатъчен результат от по- чистването	Изберете по-интензивна почистваща програма.
	Настройте свалящите се езичета.
	Четките да се проверят за износване, при необходимост да се сменят.
	Четките да се проверят за замърсяване, да се почистят.
	Проверете, дали почистващото средство и четките са подходящи за задачата за почистване.
Четките не се въртят Провере	те, дали чужди тела не са блокирали четките, при необходимост ги отстранете.
	Двигателят е претоварен, оставете го да се охлади. Поставете програмния прекъсвач на "OFF". Изчакайте 10 секунди. Поставете програматора на предходната функция.
Шлаух източване мръсна вода запушен	Да се отвори приспособлението за дозиране на шлауха за отвеждане. Маркуча за всмукване да се извади от смукателната греда и да се запуши на ръка. Програматора да се постави на изсмукване. Запушването се изсмуква от маркуча за изпускане в резервоара за мръсна вода.
Дозирането на почистващото средство Dose (само версия Dose) не функциона	Уведомете сервиса.

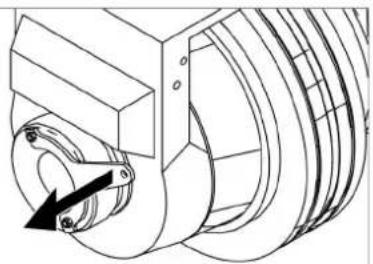

Демонтаж на аквамайзер

→ Отстранете аквамайзера.

Технически данни

В 95 R 65 D 65 R 75
Мощност
Номинално напрежение V 24
Капацитет на акумулатора Ah (5h) 170...198
Средна консумирана мощност W 1950
Номинална мощност тягов двигател W 600
Мощност на смукателния мотор W 750 550 750
Мощност на мотора на четките W 2x600
Изсмукване
Смукателна мощност, количество на въздуха л/сек 20,5
Смукателна мощност, вакуум	кPa	12,0
Почистващи четки
Работна ширина	мм	650		750
Диаметър четка	мм	105 365	105
Обороти на четките	1/мин	1200	140	1200
Мерки и тегла
Скорост на движение	км/ч	6
Наклон на терена макс.	%	10
Теоретична повърхностна мощност	м2/ч	3900		4500
Обем резервоар чиста/ мръсна вода	п	95
Обем резервоар за груби отпадъци	п	6	-	7
Налягане на водата в системата за пълнене**, Система за промиване на резерво-ара за мръсна вода**, макс.	MPa(bar)	1 (10)
Дължина	мм	1525
Ширина (без бента засмукване)	мм	760 750	810
Височина	мм	1470
Допустимо общо тегло	кг	500
Тегло при транспорт	кг	325		330
Допустим температурен диапазон	°C	5...40
Натоварване на повърхностите (с водач и пълен резервоар за чиста вода)
Предно колело	N/cm2	66
Задно колело	N/cm2	54
Установени стойности съгласно EN 60335-2-72
Обща стойност вибрации на рамената	м/сек2	0,2
Несигурност К	м/сек2	2
Ниво на звука L _рА	dB(A)	68	67	68
Неустойчивост K _рА	dB(A)	2
Ниво на звукова мощност L _WA + неустойчивост K _WA	dB(A)	85
Вградено зарядно устройство (опция)
Номинално напрежение V 230
Честота	Hz	50-60
Номинален ток	A	4,2

** Опция

Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак-сесоари и резервни части на www.kaercher.com.

Гаранция

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервис, като представите касовата бележка.

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: Уред за почистване на под

Тип: 1.006-xxx

Намиращи приложение Директиви на EC:

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/53/EU (TCU)

Намерили приложение хармонизира- ни стандарти:

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Приложими национални стандарти

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията: S. Reiser

Alfred Kärcher SE & Co. KG
