Тип продукт	Прахосмукачка за вода и прах, клас на прах M
Марка	Kärcher
Модел	IVM 60242 M ACD WS
Размери (Д × Ш × В)	1020 × 680 × 1490 mm
Тегло	108 kg
Захранване	220-240 V, 50-60 Hz, 1 фаза, 2100 W (макс. 2400 W)
Обем на резервоара	60 L
Обем на резервоара за инертна течност	20 L
Обем на засмукване	8 L
Максимално вакуумно налягане	25,4 kPa
Въздушен поток	2 × 74 L/s
Филтърна повърхност	2,24 m²
Свързване на маркуча за засмукване	DN40/50 (адаптируем DN70)
Основни функции	Сухо и мокро засмукване, горим прах клас M, промишлена употреба
Поддръжка и почистване	Изпразване на колектора след употреба, почистване с влажна кърпа, редовна смяна на основния филтър и микрофибъра
Безопасност	Еквипотенциална връзка, спирачка за паркиране, защита IPX4, клас на защита I
Резервни части и ремонтопригодност	Основен филтър (реф. 9.439-542.0), микрофибър (реф. 9.990-103.0), захранващ кабел (реф. 6.650-035.0)
Обща информация	Професионална и промишлена употреба, съответствие с EN 60335-2-69, гаранция според условията на Kärcher

Често задавани въпроси - IVM 60242 M ACD WS Kärcher

Как да използвам уреда в мокър режим?

За мокро засмукване напълнете колектора за примеси с инертна течност (вода или масло). Използвайте долната засмукваща тръба (воден сепаратор) и затворете горната тръба с тапа.

Как да изпразня колектора за примеси?

Изключете и извадете щепсела на уреда. Задействайте спирачката за паркиране, дръпнете скобата за отключване и спуснете колектора. Извадете го, разхлабете скобите, отстранете горната част, след това изпразнете остатъците. Сглобете в обратен ред.

Как да сменя основния филтър?

Изключете захранването и извадете щепсела. Отключете засмукващата глава и междинния пръстен. Извадете стария звездовидно нагънат филтър и го поставете в херметична торба. Поставете новия филтър, подравнявайки вибриращите елементи, след това сглобете отново.

Какво да направя, ако засмукващата мощност намалее?

Проверете дали засмукващите конектори са затворени, дали няма запушване в дюзата или маркуча, дали колекторът не е пълен и дали филтърът не е запушен. Сменете филтъра, ако е необходимо.

Как да транспортирам уреда безопасно?

Изпразнете колектора и затворете засмукващите конектори с тапи. Разхлабете спирачките за паркиране и бутайте за кормилото. За товарене хванете шасито и кормилото. Закрепете го срещу плъзгане в превозно средство.

Какви видове прах мога да засмуквам?

Уредът е проектиран да засмуква сух прах от клас M, включително горим прах. Не е подходящ за източници на запалване или експлозивни вещества без инертна течност.

Как да напълня резервоара за инертна течност?

Отключете и извадете колектора за примеси. Налейте инертна течност (препоръчително вода или масло) до маркировката на индикатора за ниво. Поставете горната част, като се уверите, че топката на поплавъка е насочена.

Как да почистя уреда след употреба?

Изпразнете и изплакнете колектора. Почистете външната част с влажна кърпа. Не използвайте силиконови детергенти. Ако е необходимо, изплакнете аксесоарите с вода и ги подсушете.

Каква е процедурата при скъсване на филтър?

Незабавно изключете уреда и извадете щепсела. Уредът не може да се използва, докато филтърът не бъде сменен. Сменете основния филтър и проверете за липса на течове.

Как да съхранявам уреда?

Съхранявайте уреда на сухо и закрито място, защитено от неоторизирана употреба. Навийте кабела около държача за кабел. Уверете се, че колекторът е празен.

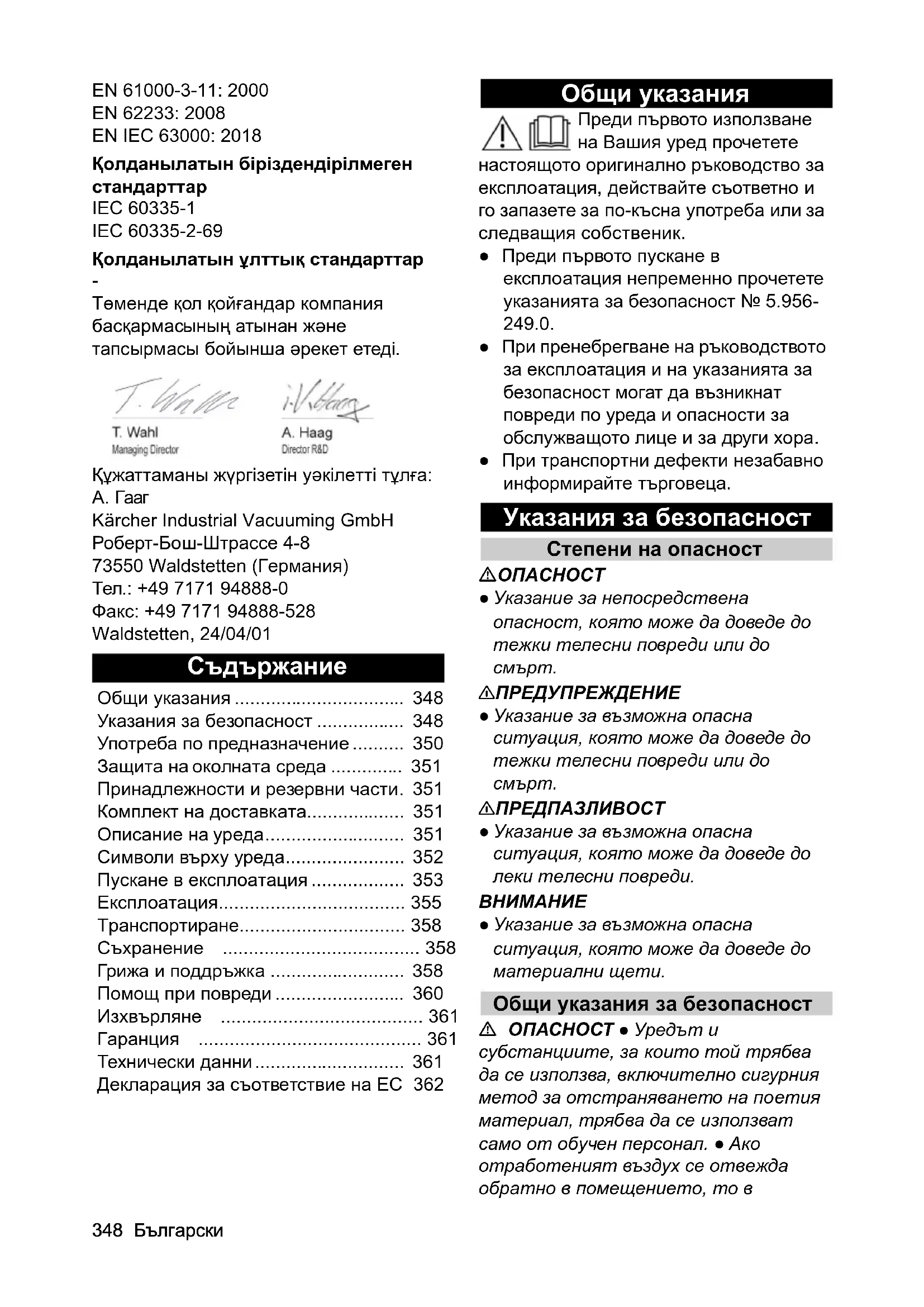

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IVM 60242 M ACD WS Kärcher

Защита на околната среда 351

Комплект на доставката.... 351

Символи върху уреда.... 352

Грижа и поддръжка 358

Помощ при повреди 360

Изхвърляне 361

Гаранция 361

Технически данни 361

Декларация за съответствие на ЕС 362

Общи указания

Преди първото използване на Вашия уред прочетете

настоящото оригинално ръководство за експлоатация, действайте съответно и го запазете за по-късна употреба или за следващия собственик.

• Преди първото пускане в експлоатация непременно прочетете указанията за безопасност № 5.956-249.0.
• При пренебрегване на ръководството за експлоатация и на указанията за безопасност могат да възникнат повреди по уреда и опасности за обслуживащото лице и за други хора.
• При транспортни дефекти незабавно информирайте търговеца.

Указания за безопасност

Степени на опасност

⚠️ ОПАСНОСТ

• Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

- Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до смърт.

⚠ПРЕДПАЗЛИВОСТ

- Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

ВНИМАНИЕ

- Указание за възможна опасна ситуация, която може да доведе до материални щети.

Общи указания за безопасност

⚠️ ОПАСНОСТ • Уредът и субстанциите, за които той трябва да се използва, включително сигурния метод за отстраняването на поетия материал, трябва да се използват само от обучен персонал. • Ако отработеният въздух се отвежда обратно в помещението, то в

помещението трябва да е налична достатъчна степен за обмяна на въздуха L. За да се спазват изискваните гранични стойности, връщащият се обратно обемен поток трябва да бъде максимально 50% от обемния поток на чист въздух (обем на помещението V_R х степен на обмяна на въздух L_W ). Без особени мерки за вентиляция важи: L_W = 1h^-1 . • Този уред съдържа опасен здравето прах. Процесите на изпзване и поддръжка, включително отстраняването на резервоара за събиране на прах могат да бъдат извършвани само от специалисти, носещи съответно защитно оборудване. • Не използвайте уреда без цялостната система от филтри. • Спазвайте приложимите разпоредби за безопасност, които се отнасят за третираните материали. • Едновременното събиране на различни запалими прахове в събирателния съд може да доведе до пожари или експлозии. • Уверете се, че в резервоара за течност се използва правилната течност за поглъщане на метален прах, за да избегнете опасни реакции. За да се избегне образуването на газообразен водород при металлите прахове, се препоръчва да се използва масло вместо вода.

⚠️ ПРЕДУПРЕЖДЕНИЕ • Не трябва да монтирате, нито да използвате уреда в зони с риск от прахова или газова експлозия. Експлозивна прахова атмосфера във вътрешността на уреда е разрешена само пред филтъра. Експлозивни газови атмосфери са забранени във вътрешността на уреда. • Уредът не е подходящ за изсмукване, респ. всмукване на запалими течности (запалими, лесно запалими, високо запалими съгласно законовата разпоредба относно опасните вещества Директива 67/548/ЕИО) (пламна температура под 55 °C), както и на смеси от запалими прахове и запалими течности. • Уредът не е

подходящ за изсмукване на източници на запалване и на прахове с температура на тлеене ≤ 190 °C.

- Преди всяко пускане в експлоатация проверявайте дали са свързани проводниците за изравняване на потенциалите (заземителни проводници). - Уредът не трябва да се използва или съхраняване на открито в мокри условия. - За фиксирано положение на уреда задействайте застопоряващите спирачки на водещата ролка. При отворена застопоряваща спирачка уредът може да се задвижи неконтролирано. - В резервоара за течност наливайте само препоръчваните от производителя течности.

⚠️ ПРЕДПАЗЛИВОСТ • При по- продължителни прекъсвания на експлоатацията и след употреба изключете уреда от прекъсвачите на uredа и извадете мрежовия щепсел.

ВНИМАНИЕ • Използвайте уреда само във вътрешни помещения. • Опасност от прищипване! Носете ръкавици, когато сваляте или поставяте всмукателната глава, филтърния блок или събирателния съд. • Опасност от повреда! Никога не извършвайте изсмукване без или с повреден филтър.

- Носете защитни обувки, когато обслужвате уреда. • Придвижвайте уреда само със стъпкова скорост, а при движение по наклон — по двама, ако е необходимо. • Когато сменяте принадлежности, внимавайте да не излиза прах. • По време на нормалния режим на работа температурите на повърхността могат да се повишат до 135 °C. • Избягвайте прегъване на устройството на смукателния маркуч. • Извършвайте редовно визуална проверка на маркучите. • Вземайте подходящи предпазни мерки при отстраняването, третирането, съхранението и изхвърлянето на шлам, като напр. смесване с инертни течности съгласно валидните на

мястото предписания.

- Газообразният водород е запалим и може да се образува при поемането на определени материали като алуминий, магнезий и др. Вентилът предотвратява натрупването на газообразен водород в резервоара за течност. Редовно почиствайте и инспектирайте вентила и търсете признаци на повреди. • Осигурете достатъчна вентиляция на мястото на поставяне, за да се намали концентрацията на водород.

- Изправайте резервоара за отпадъци след всяка употреба и когато е пълен с шлам, за да се намали образуването на газообразен водород.

Електрическо свързване

Уредът може да се свързва само към електрически извод, който е бил изпълнен от електромонтажник съгласно IEC 60364. Стойности на свързване виж Технически данни и типова табелка.

⚠️ ОПАСНОСТ

Опасност от електрически удар

Опасност за живота Не повреждайте електрическите присъединителни кабели напр. чрез преминаване върху тях, притискане или опъване.

Предпазвайте кабелите от топлина, масло и остри ръбове.

Преди всяка употреба проверявайте мрежовия захранващ кабел на уреда. Не пускайте в експлоатация уред с повреден кабел. Възложете смяната на повредения кабел на електротехник.

Опасност от нараняване и повреда в случай на късо съединение или други електрически повреди

Опасност от токов удар, опасност от изгаряния

Изключете уреда и извадете щепсела.

Поведение в случай на счупване на филтъра/теч:

1. Изключете уреда незабавно. Уредът не трябва да се използва повече.

2. Подменете филтъра.

Употреба по предназначение

Уредът е предназначен за:

• Мокро и сухо почистване на подови и стенни повърхности
• Изсмукване на сухи, запалими, опасни за здравето отложени прахове, клас на запрашеност М съгласно EN 60335-2-69
• Изсмукване на неексплозивни материали
• Изсмукване на запалими прахове от всички класове на прахова експлозия
• Изсмукване на прахове и груби замърсявания
• Изсмукване на запалими прахове от зона 22, ако уредът е инсталиран извън взривоопасни зони
• Изсмукване на влажни и течни субстанции
• Изсмукване на следните вещества само при употреба на инертна течност:
  – титанов прах
  – взривоопасен и електропроводим прах
  – магнезиев прах или пудра
  – кондензатни прахове и взривоопасни метални прахове от адитивното производство (3D печат)
• Промишлена употреба, напр. в складови и производствени помещения
• Търгствянскаупотреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем.

Ако на мястото на инсталиране на уреда има класифицирана взривоопасна зона, трябва да се постави съответен уред с взривозащита.

Отличната функция на уреда се гарантира само при номинални диаметри на всмукателния маркуч DN40 и DN50.

Уредът не е подходящ за:

• Изсмукване на запалителни източници и на прахове с температура на тлеене ≤ 190 °C
• Изсмукване на взривоопасни или равностойни на такива вещества по смисъла на § 1 от SprengG (Закон за взривните вещества), експлозивни смеси от пари и въздух
• Изсмукване на смеси от запалими течности и запалим прах
• Изсмукване на тлеещи или горещи частици, в противен случай това може да доведе до пожар или експлозия
• Изсмукване на токсични вещества
• Свързване към генерираща прах машина

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте ковките по съобразен с околната да начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH

Опасност от експлозия поради неодобрени принадлежности

Използвайте само одобрени от производителя и обозначени със стикер Ех принадлежности за употребата на типа конструкция 22. Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за аксесоари и резервни части на www.kaercher.com.

Указание

В обхвата на доставката не са включени принадлежности.

Принадлежностите трябва да бъдат поръчани отделно в зависимост от приложението.

Комплект на доставката

При разопаковане проверете съдържанието за цялост. В случай на транспортни дефекти, моля, информирайте Вашия търговец.

Описание на уреда

Вижте изображенията на страницата с графики

Фигура А

①Ходова част
② Водещо колело със застопоряваща спирачка
③ Затягаци планки на резервоара за отпадъци
④ Резервоар за отпадъци
⑤ Пръстен на филтъра
⑥ Държач за кабел
⑦ Държач на всмукателната тръба
⑧ Блокировка на междинния пръстен
⑨Междинен пръстен
⑩Типова табелка
⑪ Мрежов захранващ кабел
⑫ Кука на кабела
⑬ Дръжка за носене
⑭ Дръжка на резервоара за отпадъци

⑮ Смукателен накрайник без мокър филтър
⑯ Държач на подовата дюза
⑰Манометър
⑱Плъзгаша скоба
⑲ Лост за почистване на филтъра
⑳ Прекъсвач на уреда всмукателна турбина 2
②1 Прекъсвач на уреда всмукателна турбина 1
②2 Всмукателна глава
②3 Блокировка на всмукателната глава
24 Тръскач на филтъра
25 Уплътнителен пръстен
②6 Филтър
⑳Механично изключване
⑳ Смукателен накрайник с мокър филтър
⑲29Обезвъздушителен вентил
③0 Филтърна пяна
③1 Микроторбичка от текстилен материал
③2 Филтър
③3 Маркуч за ниво на напълване
③4 Сферичен кран

Символи върху уреда

Уредът е подходящ за изсмукване на прахове до клас на запрашеност М.

⚠ПРЕДУПРЕЖДЕНИЕ

Увреждане на кожата, белите дробове и очите

Изпускане на фин прах при работи по изпзване и поддръжка, както и при изхвърляне като отпадък

При работи по изпзване и поддръжка, включително изхвърлянето като отпадък на събирателния резервоар за прах, носете предписаното защитно оборудване.

Уредът е подходящ за изсмукване на запалими прахове, подходящ за поставяне извън зона 22.

ПРЕДУПРЕЖДЕНИЕ: Този уред не трябва да се поставя в зона 22. Ако е налице зона 22, трябва да се използва уред Ех.

На стикера са посочени стойностите за макс. вакуум във връзка с използваното напречно сечение на смукателния маркуч. Актуалната стойност може да се разчете на манометъра. За валидните за този уред стойности вж. глава

Отчитане на минималния обемен поток. Ако стойността падне под минималната, филтърът трябва да се смени (вж. глава Замяна на основния филтър). Различните напречни сечения на смукателния маркуч позволяват адаптиране към различните напречни сечения на изводите на принадлежностите.

Микроторбичка от текстилен материал

(каталожен № 9.990-103.0)

Основен филтър (Каталожен № 9.439-542.0)

Неправилно свързан проводник за изравняване на потенциалите

Токов удар

Преди всяко пускане в експлоатация проверявайте дали проводникът за изравняване на потенциалите (заземителен проводник) е свързан.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност поради опасен за здравето прах

Заболявания на дихателните пътища поради вдишване на прах.

Не извършвайте изсмукването без филтриращ елемент, тъй като в противен случай възниква опасност за здравето поради изпускането на големи количества фин прах.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправилно боравене при блокиране на резервоара за отпадъци

Опасност от притискане

По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика. Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце.

ВНИМАНИЕ

Липсваш филтърен елемент

Повреда на смукателния мотор Не изсмуквайте без филтърен елемент.

ВНИМАНИЕ

Статичен заряд на резервоара за отпадъци

Запалване на прахове

Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.

1. Приведете уреда в работно положение.

2. Обезопасете уреда със застопоряващите спирачки.

3. Уверете се, че всмукателната глава е поставена правилно.

4. Напълнете резервоара за отпадъци до маркировката с вода или масло (каталожен № 9.990-272.0) (вж. глава Напълване на резервоара за отпадъци с инертна течност).

5. Закачете заземителната клема към външното изравняване на потенциалите.

6. Свалете тапата на събирателния резервоар (вж. глава Избор на извод за всмукване).

7. Пъхнете смукателния маркуч в извода за всмукване.

8. Уверете се, че изводът за всмукване на пръстена на филтъра е плътно затворен с тапа (вж. глава Затваряне на извода за всмукване).

9. Допълнително проверете нивото на напълване на резервоара за отпадъци (виж глава Проверка на нивото на напълване на резервоара за отпадъци).

10. Ако е необходимо, изпразнете резервоара за отпадъци (виж глава Изпразнете резервоара за отпадъци).

11. Поставете желаната принадлежност (не е включена в комплекта на доставката) на смукателния маркуч.

12. Уверете се, че резервоарът за отпадъци е поставен правилно.

Избор на извод за всмукване

Уредът е оборудван с 2 смукателни накрайника.

- В смукателен накрайник на резервоара за отпадъци – Сухо почистване с мокър филтър: фин прах, пудра Резервоарът за отпадъци с функция за мокър филтър трябва да е напълнен с инертната течност вода или масло. Препоръчва се масло с каталожен № 9.990-272.0.

- В смукателен накрайник на филтърния пръстен При употреба по предназначение е плътно затворен с тапа.

Към прахосмукачката не трябва да се свързват едновременно два смукателни маркуча. При употреба по предназначение трябва да се използва само долният смукателен накрайник. При употреба на мокрия филтър горният смукателен накрайник трябва да е плътно затворен.

Затваряне на извода за всмукване

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване

Увреждане на кожата, белите дробове и очите поради фин прах

След изваждане на смукателния маркуч изводът за всмукване трябва да се затвори със затварящата тапа.

Фигура В

1. Поставете затварящата тапа в извода за всмукване.
2. Вкарайте затварящата тапа докрай.
3. Завъртете затварящата тапа надясно, докато изводът за всмукване не бъде плътно затворен.

Напълване на резервоара за отпадъци с инертна течност

Ако се използва резервоарът за отпадъци с мокър филтър, преди пускането в експлоатация резервоарът за отпадъци трябва да се напълни с инертна течност.

⚠ПРЕДУПРЕЖДЕНИЕ

Движещи се части

Опасност от притискане

При свалянето и поставянето на горната част на резервоара за отпадъци внимавайте за движещи се части.

1. Обезопасете уреда със застопоряващите спирачки.

Фигура С

1. Дръпнете дръжката нагоре. Резервоарът за отпадъци се деблокира и спуска.
2. Издърпайте за дръжката резервоара за отпадъци от уреда.

Фигура D

1. Разхлабете затягащите планки на резервоара за отпадъци.
2. Свалете горната част на резервоара за отпадъци, като я държите за дъговидната ръкохватка.
3. Налейте инертна течност вода или масло в резервоара за отпадъци, докато нивото на напълване стигне до маркировката на индикацията за ниво на напълване.
4. При поставянето на горната част на резервоара за отпадъци внимавайте поплавъчната сфера да попадне в съответния водач.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправилно боравене при блокиране на резервоара за отпадъци

Опасност от притискане

По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика.

Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце.

Фигура Е

ВНИМАНИЕ

Статичен заряд на резервоара за отпадъци

Запалване на прахове

Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.

1. Поставете резервоара за отпадъци в обратна последователност и го

блокирайте с дъгообразната ръкохватка.

Проверка на нивото на напълване на резервоара за отпадъци

Ако резервоарът за отпадъци е пълен до маркировката, трябва да бъде изпразнен. Уредът не се изключва автоматично при превишаване на максимальното ниво на напълване.

1. Проверявайте редовно нивото на напълване на резервоара за отпадъци.

2. Следете при изсмукването да не се засмукват повече от 8 литра материал.

Експлоатация

⚠️ ОПАСНОСТ

Изсмукване на експлозивни и електропроводими материали без инертна течност

Опасност от експлозия, образуване на силна топлина Никога не изсмуквайте експлозивен и електропроводим материал без инертна течност.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност поради опасен за здравето прах

Заболявания на дихателните пътища поради вдишване на прах.

Не извършвайте изсмукването без двата филтърни елемента, тъй като в противен случай възниква опасност за здравето поради изпускане на големи количества фин прах.

Преди всяка употреба проверявайте дали двата филтърни елемента са монтирани правилно.

ВНИМАНИЕ

Опасност поради навлизане на фин прах

Опасност от повреда на смукателния мотор.

При изсмукването никога не сваляйте главния филтърен елемент.

ВНИМАНИЕ

Повреда на мокрия филтър

Никога не изсмуквайте без инертна течност, ако смукателният накрайник се използва върху мокрия филтър.

Включване на уреда

1. Включете мрежовия щепсел в контакта.
2. Включете уреда от прекъсвачите на всмукателната турбина.

Указание

Винаги включвайте и изключвайте всмукателните турбини една след друга. За да може манометърът да следи правилно минималния обемен поток, всички всмукателни турбини трябва да са включени.

Указание

В повечето случаи на употреба е достатъчно да смучете с 1 смукателна турбина. При необходимост включете и 2- рата смукателна турбина. Въпреки това не работете с уреда с двете смукателни турбини за повече от 15 мин. Това може да доведе до преждевременно измокряне на основния филтър поради твърде много влажен въздух. При необходимост след това оставете филтъра да изсъхне или го сменете (вж. глава Замяна на основния филтър). 3. Започнете процеса на изсмукване.

Изпълняване на процеса по изсмукване

1. Редовно проверявайте нивото на напълване на резервоара за отпадъци, тъй като уредът не се изключва автоматично при изсмукването.

Указание

Уредът е оборудван с механично контролно устройство. Това контролно устройство прекъсва въздушния поток, когато инертната течност е спаднала под минималното ниво на напълване. Долейте инертна

течност, за да продължите процеса на изсмукване (вж. глава Напълване на резервоара за отпадъци с инертна течност).

1. Следете при изсмукването да не се засмукват повече от 8 литра материал.
2. Ако е необходимо, изпразнете резервоара за отпадъци (виж глава Изпразнете резервоара за отпадъци).
3. Ако е необходимо, сменете главния филтър (вж. глава Замяна на основния филтър).

Указание

Ако резервоарът за отпадъци е пълен с инертна течност, е възможно при изсмукването през главния филтър да преминава влажен въздух и да го намокри. След процеса на изсмуквайте проверявайте главния филтър за влага. При необходимост оставете филтъра да изсъхне или го сменете (вж. глава Замяна на основния филтър).

Отчитане на минималния обемен поток

На предната страна на уреда е монтиран манометър, който показва вакуума на засмукване вътре в уреда. При достигане на максимальния вакуум (вж. таблицата) главният филтър трябва да се смени, вж. глава Замяна на основния филтър). Тази стойност зависи от мощността на уреда и от използвания смукателен маркуч. Ако след смяната на филтъра вакуумът не се редуцира значително, трябва да има друг проблем (вж. глава Помощ при повреди).

ВНИМАНИЕ

Превишаване на максимальния вакуум Намаляване на силата на изсмукване При превишаване на зададената стойност скоростта на въздуха спада под 20 m/s. Сменете филтъра.

Номиналендиаметър навсмукателниямаркуч	Максималенвакуум
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Изключване на уреда

1. Изключете уреда от прекъсвачите на уреда всмукателна турбина.
2. Извадете щепсела.
3. Разкачете заземителната клема от външното изравняване на потенциалите.

След всяка употреба

1. Демонтирайте принадлежността.
2. Затворете извода за всмукване (вж. глава Затваряне на извода за всмукване).
3. При необходимост изплакнете принадлежността с вода и я оставете да изсъхне.
4. Изпразнете резервоара за отпадъци (виж глава Изпразнете резервоара за отпадъци).
5. Почистете уреда отвътре и отвън посредством изсмукване и изтриване с влажна кърпа.

Изпразнете резервоара за отпадъци

Резервоарът за отпадъци трябва да се изпразва при необходимост и след всяка употреба.

Входният отвор или смукателният маркуч е затворен.

Редовно проверявайте нивото на напълване на резервоара за отпадъци, тъй като уредът не се изключва автоматично при изсмукването.

1. Изключете уреда.
2. Обезопасете уреда със застопоряващите спирачки.

Фигура С

1. Дръпнете дръжката нагоре. Резервоарът за отпадъци се деблокира и спуска.
2. Издърпайте за дръжката резервоара за отпадъци от уреда.

Фигура D

1. Разхлабете затягащите планки на резервоара за отпадъци.
2. Свалете горната част на резервоара за отпадъци, като я държите за дъговидната ръкохватка.
3. От долната част на резервоара за отпадъци отстранете елемента с пяна.
4. Отстранете филтъра с микроторбичката от текстилен материал.
5. Отстранете микроторбичката от текстилен материал от филтъра.
6. Изхвърлете микроторбичката от текстилен материал в съответствие със законовите разпоредби.
7. При необходимост изпуснете инертната течност от резервоара за отпадъци (вж. глава Изпускане на инертната течност от резервоара за отпадъци).

Указание

Можете да използвате инертната течност многократно, ако е необходимо.
12. При поставянето на горната част на резервоара за отпадъци внимавайте поплавъчната сфера да попадне в съответния водач.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправилно боравене при блокиране на резервоара за отпадъци

Опасност от притискане

По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика.

Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце.

Фигура Е

ВНИМАНИЕ

Статичен заряд на резервоара за отпадъци

Запалване на прахове

Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.
13. Поставете резервоара за отпадъци в обратна последователност и го блокирайте с дъгообразната ръкохватка.

Изпускане на инертната течност от резервоара за отпадъци

1. Изключете уреда.
2. Обезопасете уреда със застопоряващите спирачки.
3. Затворете извода за всмукване (виж глава Затваряне на извода за всмукване).

Фигура С

1. Дръпнете дръжката нагоре. Резервоарът за отпадъци се деблокира и спуска.
2. Издърпайте за дръжката резервоара за отпадъци от уреда.

Фигура F

1. Завъртете лоста на сферичния кран на 90°.
2. Щом резервоарът за отпадъци се изпразни напълно, завъртете лоста в началното положение.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправилно боравене при блокиране на резервоара за отпадъци

Опасност от притискане

По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика.

Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце.

Фигура Е

ВНИМАНИЕ

Статичен заряд на резервоара за отпадъци

Запалване на прахове

Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.

1. Поставете резервоара за отпадъци и го блокирайте с дръжката.

Почистване на уреда

⚠ПРЕДУПРЕЖДЕНИЕ

Неправилно изхвърляне на отпадни води

Замърсяване на околната среда

Съблюдавайте местните предписания за обработка на отпадни води.

1. Почистете уреда отвътре и отвън посредством изсмукване и изтриване с влажна кърпа.

При изсмукване на уреда трябва да се използва прахосмукачка със същата или по-добра класификация.

1. При нужда изплакнете

принадлежността (не е включена в комплекта на доставката) с вода и подсушете.

Съхранение на уреда

1. Навийте мрежовия захранващ кабел около държача за кабела.

2. Съхранявайте уреда в сухо помещение и го подсигурете срещу неоправомощено ползване.

Транспортиране

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди При транспортиране съблюдавайте теглото на уреда.

Резервоарът за отпадъци е изпразнен.

1. За безпрашно транспортиране затворете и двата извода за всмукване (виж глава Затваряне на извода за всмукване).

2. Освободете застопоряващите спирачки и избутайте уреда на плъзгращата скоба.

3. За товарене захванете уреда за ходовата част и за плъзгащата скоба.

4. При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и преобръщане.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При съхранението вземайте под внимание теглото на уреда.

Резервоарът за отпадъци е изпразнен.

1. Съхранявайте уреда само във вътрешни помещения.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Непреднамерено стартиращ уред, контакт с провеждащи ток части

Опасност от нараняване, токов удар Преди работи по уреда го изключвайте.

Издърпайте щепсела.

⚠️ ОПАСНОСТ

Опасност поради опасен за здравето прах

Заболявания на дихателните пътища поради вдишване на прах.

При работи по поддръжката (напр. смяна на филтър) носете респиратор Р2 или от по-висок клас, и облекло за еднократна употреба.

⚠ПРЕДУПРЕЖДЕНИЕ

Опасност поради опасен за здравето прах

Заболявания на дихателните пътища поради вдишване на прах.

С цел предотвратяване на опасности предпазните устройства трябва най- малко веднъж годишно да се проверяват от производителя или от инструктирано лице във връзка с тяхното безопасно функциониране, напр. херметичност на уреда, повреда на филтъра, функция на контролните устройства.

ВНИМАНИЕ

Съдържащи силикон препарати за поддръжка

Пластмасовите части могат да бъдат повредени.

За почистването не използвайте съдържащи силикон препарати за поддръжка.

Отстраняващите прах машини са предпазни приспособления за предотвратяване или отстраняване на опасности по смисъла на BGV A1.

• За поддръжка от страна на потребителя уредът трябва да се разглобява, почиства и поддържа, доколкото това е възможно да се извърши, без да възниква опасност за персонала по поддръжката и други лица. Подходящите предпазни мерки включват отстраняване на отровите преди разглобяването, мерки за филтриране на принудителното отстраняване на отровите на мястото, на което се разглобява уредът, почистване на повърхностите за поддръжка и подходяща защита на персонала.
• Отровите от външните части на уреда трябва да се отстраняват по метода на изсмукване и избърсване до сухо, или да се третират с уплътняващи средства, преди да се изнесат от опасната област. Всички части на уреда трябва да се разглеждат като замърсени, когато се изнесат от опасната област. Трябва да бъдат предприяти подходящи мерки за предотвратяване на разпръскване на праха.
• При провеждане на дейностите по поддръжка и ремонт трябва да се изхвърлят всички замърсени предмети, които не могат да бъдат почистени задоволително. Такива предмети трябва да се отстраняват в непропускливи торби, в съответствие с валидните разпоредби за отстраняване на такива отпадъци.
• При транспортиране и поддръжка на уреда всмукателните накрайници трябва да бъдат затворени със затварящите тапи.
• Имайте предвид, че можете да извършвате самостоятельно прости дейности по поддръжката и обслужването.
• Почиствайте редовно повърхността на уреда и вътрешната страна на резервоара с влажна кърпа.
• Извършвайте редовно визуална проверка за запушване на маркучите.

Контролни дейности и дейности по поддръжка

Възлагайте извършването на редовна инспекция на уреда съгласно съответните национални предписания на законодателя за предотвратяване на злополуки. Дейностите по поддръжката трябва да се извършват от компетентно лице на равни интервали от време и съгласно указанията на производителя, при което трябва да се спазват съществуващите предписания и изисквания за безопасност. Дейностите по електрооборудването могат да бъдат извършвани само от електротехник. При въпроси, моля, обръщайте се към филиала на KÄRCHER.

Замяна на основния филтър

1. Изключете уреда.
2. Извадете щепсела.
3. Деблокирайте и свалете всмукателната глава.
4. Деблокирайте и свалете междинния пръстен.
5. Извадете звездообразния плосък нагънат филтър.
6. Веднага след изваждането от уреда поставете замърсения звездообразен плосък нагънат филтър в торбичка и затворете торбичката плътно.
7. Изхвърлете звездообразния плосък нагънат филтър в съответствие със законовите изисквания.
8. Отстранете отпадъците откъм страната за чист въздух.
9. Проверете уплътнителния пръстен за повреди.
10. Поставете новия звездообразен плосък нагънат филтър:
    а Изтеглете звездообразния плосък нагънат филтър над тръскача на филтъра от междинния пръстен така, че елементите на тръскача да са нагласени централно в гнездата на филтъра.
    b Поставете междинния пръстен със звездообразния плосък нагънат филтър и тръскача на филтъра върху пръстена на филтъра.

с Блокирайте междинния пръстен.

1. Поставете и блокирайте всмукателната глава.

Смяна на микроторбичката от текстилен материал

1. Изключете уреда.
2. Обезопасете уреда със застопоряващите спирачки.

Фигура С

1. Дръпнете дръжката нагоре. Резервоарът за отпадъци се деблокира и спуска.

2. Издърпайте за дръжката резервоара за отпадъци от уреда.

Фигура D

1. Разхлабете затягащите планки на резервоара за отпадъци.

2. Свалете горната част на резервоара за отпадъци, като я държите за дъговидната ръкохватка.

3. От долната част на резервоара за отпадъци отстранете елемента с пяна.

4. Отстранете филтъра с микроторбичката от текстилен материал.

5. Отстранете микроторбичката от текстилен материал от филтъра.

6. Изхвърлете микроторбичката от текстилен материал в съответствие със законовите разпоредби.

7. Поставете новата микроторбичка от текстилен материал.

8. При поставянето на горната част на резервоара за отпадъци внимавайте поплавъчната сфера да попадне в съответния водач.

⚠ПРЕДУПРЕЖДЕНИЕ

Неправилно боравене при блокиране на резервоара за отпадъци

Опасност от притискане По време на блокирането в никакъв случай не дръжте ръцете си между резервоара за отпадъци и пръстена на филтъра, нито ги поставяйте в близост до повдигащата механика. Блокирайте резервоара за отпадъци посредством задействане на дръжката с две ръце.

Фигура Е

ВНИМАНИЕ

Статичен заряд на резервоара за отпадъци

Запалване на прахове
Уверете се, че заземяването на ходовата част е в контакт с резервоара за отпадъци.

1. Поставете резервоара за отпадъци в обратна последователност и го блокирайте с дъгообразната ръкохватка.

Помощ при повреди

⚠️ ОПАСНОСТ

Непреднамерено сработване на уреда/Електрически удар

Непреднамереното сработване на смукателния мотор може да причини наранявания. Напрежението по електрически компоненти може да доведе до токов удар.

Преди всякакви работи по уреда го изключвайте и изваждайте щепсела. Възлагайте извършването на всички проверки и работи по електрически части на специалист.

Указание

Ако настъпи повреда, уредът трябва да се изключи незабавно. Преди повторно пускане в експлоатация трябва да се отстрани повредата. Ако повредата не може да бъде отстранена, уредът трябва да бъде проверен от сервиса.

Всмукателната турбина не работи

1. Проверете контакта и предпазителя на електрозахранването.
2. Проверете мрежовия захранващ кабел и щепсела на уреда.
3. Включете уреда.

Силата на всмукване отслабва

1. Затворете незатворения извод за всмукване (виж глава Затваряне на извода за всмукване).

2. Отстранете запушванията от всмукателната дюза, всмукателната тръба или смукателния маркуч.

3. Проверете правилното положение на всмукателната глава и на резервоара за отпадъци.

4. Изпразнете резервоара за отпадъци (виж глава Изпразнете резервоара за отпадъци).
5. Проверете положението на филтъра и при необходимост го коригирайте.
6. Подменете основния филтър (виж глава Замяна на основния филтър).
7. Сменете микроторбичката от текстилен материал (вж. глава Смяна на микроторбичката от текстилен материал).
8. Проверете състоянието на инертната течност.

а Проверете нивото на инертната течност, при необходимост долейте инертна течност (вж. глава Напълване на резервоара за отпадъци с инертна течност)

b Проверете качеството на инертната течност, при необходимост сменете инертната течност (вж. глава Изпускане на инертната течност от резервоара за отпадъци и глава Напълване на резервоара за отпадъци с инертна течност).

Няма смукателна мощност

Механичното изключване прекъсва обемния поток, тъй като в резервоара за отпадъци има твърде малко инертна течност.

1. Долейте инертна течност (вж. глава Напълване на резервоара за отпадъци с инертна течност).

Излизане на прах при засмукване

1. Проверете положението на резервоара за отпадъци.
2. Проверете положението на филтъра и при необходимост го коригирайте.

3. Подменете основния филтър (виж глава Замяна на основния филтър).

4. При употреба на уреда с мокър филтър долейте инертна течност (вж. глава Напълване на резервоара за отпадъци с инертна течност).

Изхвърляне

В края на експлоатационния живот уредът трябва да се отстранява като отпадък в съответствие със законовите разпоредби.

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка. (Адрес, вж. задната страна) Допълнителна гаранционна информация (ако има такава) можете да намерите в страницата „Сервиз“ на местния уебсайт на Kärcher в раздел „Изтегляне“.

Технически данни

Електрическо свързване

Мрежово напрежение

V 220-

240

Фаза

~

1

Мрежова честота

Hz 50-60

Номинална мощност

W 2100

Максимална мощност

W 2400

Тип защита

IPX4

Клас защита

I*

Максимално допустим		0.195+
мрежов импенданс		j0.122

Размери и тегла

Типично собствено тегло kg

108

Дължина x широчина x височина	mm 1020 x
	680 x
	1490

Площ на филтъра

m^2

2,24

Условия на заобикалящата среда

Температура на съхранение

°C

-10-40

Данни за мощността на уреда

Обем на резервоара	I	60
Обем на резервоара за инертна течност	I	20
Обем на резервоара за изсмукван материал	I	8
Вакуум (с ограничаващ налягането вентил)	kPa 25,4
Количество на въздуха	l/s	2x 74
Извод за всмукателен маркуч		DN70
Номинален диаметър на смукателен маркуч		DN40/50
Каталожен номер филтър		9.439-542.0

Установени стойности съгласно EN 60335-2-69

Стойност на вибрациятаръка-рамо	m/s2	<2,5
Неустойчивост K m/s	2	0,2
Ниво на звуковоналягане LpA	dB(A) 79
Неустойчивост KpA	dB(A) 2

Мрежов захранващ кабел

Тип H07R
		N-F3G1,5 mm^2
Номер на част		6.650-035.0
Дължина на кабел	m	10

* с елементи съгласно наредба за защита клас II Запазваме си правото на технически промени.

Декларация за съответствие на ЕС

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна

на машината тази декларация губи своята валидност.

Продукт: Прахосмукачка за сухо почистване

Продукт: Прахосмукачка за мокро и сухо почистване

Тип: 9.990-xxx

Приложими директиви на ЕС

2006/42/EO (+2009/127/EO)

2014/30/EC

2011/65/EC

Приложими хармонизирани стандарти

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Приложими нехармонизирани норми IEC 60335-1

IEC 60335-2-69

Приложими национални стандарти

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията: А. Хааг

Kärcher Industrial Vacuuming GmbH
