DC10WD - Зарядно за батерии MAKITA - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DC10WD MAKITA

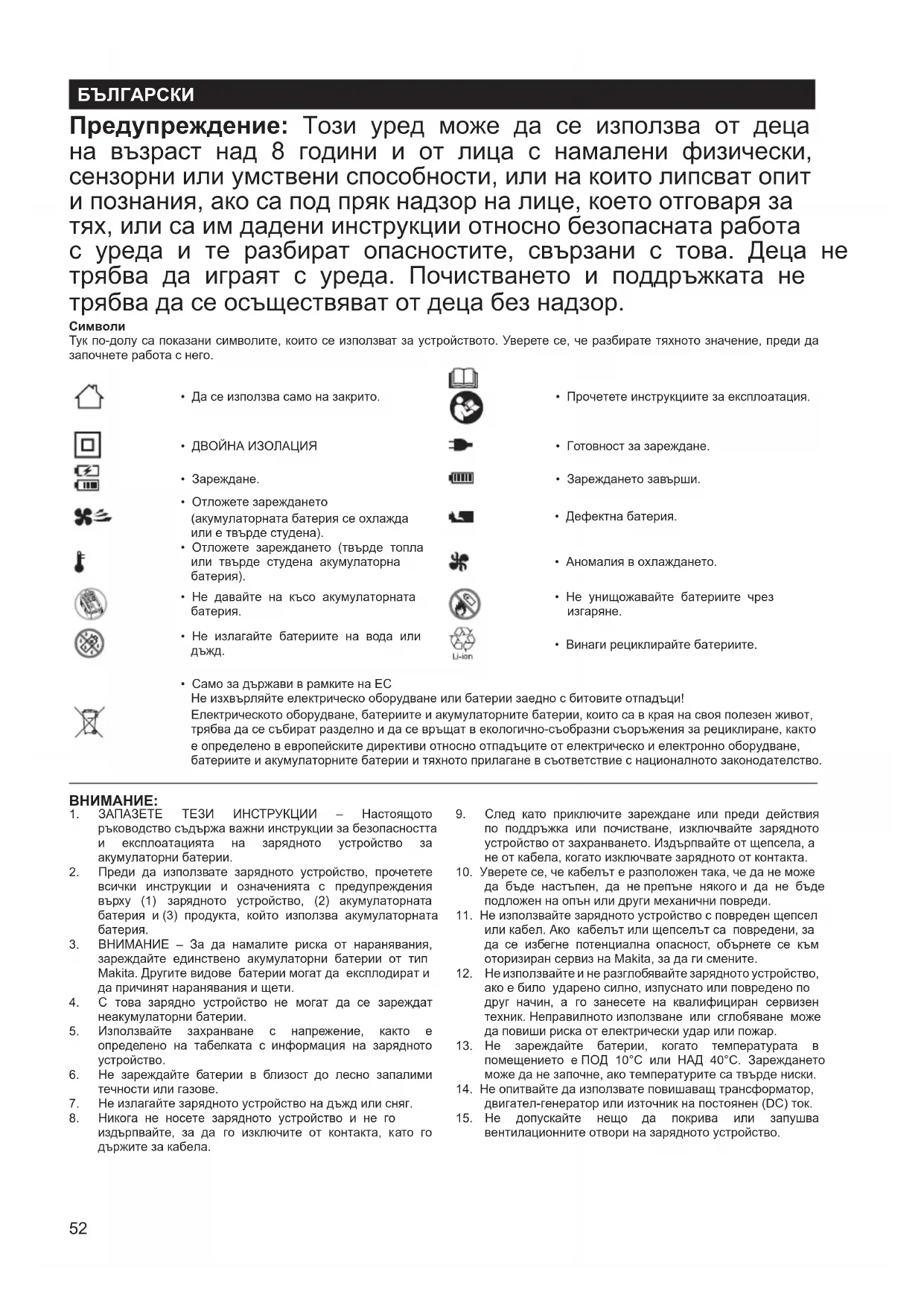

Предупреждение: Този уред може да се използва от деца на възраст над 8 години и от лица с намалени физически, сензорни или умствени способности, или на които липсват опит и познания, ако са под пряк надзор на лице, което отговаря за тях, или са им дадени инструкции относно безопасната работа с уреда и те разбират опасностите, свързани с това. Деца не трябва да играят с уреда. Почистването и поддръжката не трябва да се осъществяват от деца без надзор.

Тук по-долу са показани символите, които се използват за устройството. Уверете се, че разбирате тяхното значение, преди да започнете работа с него.

• Да се използва само на закрито. • Прочетете инструкциите за експлоатация.

• ДВОЙНА ИЗОЛАЦИЯ • Готовност за зареждане.

• Зареждане. • Зареждането завърши.

• Отложете зареждането (акумулаторната батерия се охлажда или е твърде студена).

• Отложете зареждането (твърде топла или твърде студена акумулаторна

• Аномалия в охлаждането.

• Не давайте на късо акумулаторната

• Не унищожавайте батериите чрез

• Само за държави в рамките на ЕС Не изхвърляйте електрическо оборудване или батерии заедно с битовите отпадъци! Електрическото оборудване, батериите и акумулаторните батерии, които са в края на своя полезен живот, трябва да се събират разделно и да се връщат в екологично-съобразни съоръжения за рециклиране, както е определено в европейските директиви относно отпадъците от електрическо и електронно оборудване, батериите и акумулаторните батерии и тяхното прилагане в съответствие с националното законодателство.

1. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ – Настоящото

ръководство съдържа важни инструкции за безопасността и експлоатацията на зарядното устройство за акумулаторни батерии.

2. Преди да използвате зарядното устройство, прочетете

всички инструкции и означенията с предупреждения върху (1) зарядното устройство, (2) акумулаторната батерия и (3) продукта, който използва акумулаторната

3. ВНИМАНИЕ – За да намалите риска от наранявания,

зареждайте единствено акумулаторни батерии от тип Makita. Другите видове батерии могат да експлодират и да причинят наранявания и щети.

4. С това зарядно устройство не могат да се зареждат

неакумулаторни батерии.

5. Използвайте захранване с напрежение, както е

определено на табелката с информация на зарядното устройство.

7. Не излагайте зарядното устройство на дъжд или сняг.

8. Никога не носете зарядното устройство и не го

издърпвайте, за да го изключите от контакта, като го държите за кабела.

9. След като приключите зареждане или преди действия

по поддръжка или почистване, изключвайте зарядното устройство от захранването. Издърпвайте от щепсела, а не от кабела, когато изключвате зарядното от контакта.

10. Уверете се, че кабелът е разположен така, че да не може

да бъде настъпен, да не препъне някого и да не бъде подложен на опън или други механични повреди.

11. Не използвайте зарядното устройство с повреден щепсел

или кабел. Ако кабелът или щепселът са повредени, за да се избегне потенциална опасност, обърнете се към оторизиран сервиз на Makita, за да ги смените.

12. Не използвайте и не разглобявайте зарядното устройство,

ако е било ударено силно, изпуснато или повредено по друг начин, а го занесете на квалифициран сервизен техник. Неправилното използване или сглобяване може да повиши риска от електрически удар или пожар.

13. Не зареждайте батерии, когато температурата в

помещението е ПОД 10°C или НАД 40°C. Зареждането може да не започне, ако температурите са твърде ниски.

14. Не опитвайте да използвате повишаващ трансформатор,

двигател-генератор или източник на постоянен (DC) ток.

15. Не допускайте нещо да покрива или запушва

вентилационните отвори на зарядното устройство.53 ЗАБEЛEЖКА:

• Зарядното устройство е предназначено за зареждане на акумулаторни батерии Makita. Никога не го използвайте за други цели или за акумулаторни батерии от други производители.

• Ако започне да мига червена светлина, състоянието на батерията е както е посочено по-долу и зареждането не може да започне. – Акумулаторна батерия, която е свалена от току- що използвано устройство или е била изложена продължително време на директна слънчева светлина. – Акумулаторна батерия, която е била оставена твърде дълго на студено място. Ако батерията е твърде топла, зареждането няма да започне, докато температурата на батерията не достигне стойност, при която зареждането е възможно.

• Ако свето индикаторът за зареждане започне да мига с редуваща се зелена и червена светлина, зареждането не е възможно. Клемите на зарядното устройство или на батерията са замърсени или батерията е напълно амортизирана или неизправна. Охлаждаща система (само за DC10SB)

• Това зарядно устройство е оборудвано с вентилатор за охлаждане, което осигурява по-ефективно зареждане на батериите. Звукът от охлаждащия въздух, който излиза от вентилатора, не означава, че зарядното устройство не функционира нормално.

• В следните случаи като предупреждение започва да мига жълта светлина. – Неизправност на охлаждащия вентилатор – Не може да се охлади батерията, например, ако вентилаторът е задръстен с прах. Батерията ще се зареди независимо от жълтата предупредителна светлина. В този случай, обаче, времето за зареждане ще бъде по-дълго. Проверете вентилатора и вентилационните отвори на зарядното и на батерията, които може да са задръстени с прах.

• Охлаждащата система е изправна дори когато не се чува звукът от вентилатора, ако жълтият свето индикатор на устройството не мига.

• Поддържайте вентилационните отвори на зарядното устройство и на батерията чисти.

• Устройството трябва да се изпрати за ремонт или поддръжка, ако жълтата светлина започне да мига твърде често.

1. Включете зарядното устройство към АC източник на

захранване с подходящо напрежение. Свето индикаторът за зареждане ще започне да мига със зелена светлина.

2. Поставете батерията плътно в гнездото на зарядното

3. Когато батерията е поставена, цветът на светлината на

индикатора за зареждане се променя от зелен на червен и зареждането започва. Индикаторът за зареждане свети непрекъснато по време на зареждане. Една червена светлина на индикатора показва заряд между 0 – 80 %, а червена и зелена светлина показва 80 – 100%. Индикацията за 80% заряд, описана по-горе, дава само приблизителна стойност. Тя може да показва различна стойност в зависимост от температурата и състоянието на акумулаторната батерията.

4. При приключване на зареждането, индикаторът се

променя от червена и зелена светлина на зелена

5. Времето за зареждане варира в зависимост от

температурата (10°C – 40°C), при която се извършва зареждането, и състоянието на батерията (например, нова батерия или такава, която не е използвана за продължителен период от време, се зарежда по-дълго).

6. След като зареждането приключи, махнете

акумулаторната батерията от зарядното устройство и изключете зарядното от захранването. Li-ion батерия Напрежение Брой клетки Капацитет (Ah) Време за зареждане (минути) DC10SB DC10WD BL1016 10,8 V - 12 V (макс.) 3 1,5 22 50 BL1021B 3 2,0 30 70 BL1041B 6 4,0 60 130 BL1050B 3 4,9 75 160 Монтаж на стена Предупреждение:

• Задължително използвайте два винта, за да закачите зарядното устройство на стена, и го фиксирайте за стената с още един винт. В противен случай зарядното устройство може да падне и да причини сериозно нараняване.

• Винаги проверявайте дали зарядното устройство е изключено от захранването и всички батерии са свалени от него, преди да извършвате каквито и да е действия, свързани с монтажа му на стена.

• Следвайте стъпките, дадени в това ръководство, за да извършите цялата процедура докрай. Зарядното устройство може да падне и да причини нараняване или щета, ако не свършите работата докрай.

• Редовно проверявайте дали винтовете са добре затегнати. В противен случай зарядното устройство може да падне поради разхлабен винт.

• Редовно почиствайте клемите на зарядното устройство със спрей със сгъстен въздух.

• Внимателно изберете здрава и стабилна стена за монтаж на зарядното устройство. Уверете се, че няма пречки за монтажа и зареждането. Брутното тегло на зарядното устройство и акумулаторна батерия е около 1,1 кг (DC10SB) / 0,8 кг (DC10WD), затова осигурете достатъчно подсилване на стената, ако е необходимо. Неща, които трябва да приготвите: – Два винта, за окачване на зарядното устройство: Размер на винта : 4 мм x повече от 20 мм. Размер на главата на винта: ø9,0 мм или по малко и по- малко от 3,5 мм дебелина.54 – Един винт (4 мм x повече от 25 мм) за фиксиране на зарядното устройство. – Още един винт (само за DC10SB) (4 мм х повече от 40 мм) – за окачване на зарядното устройство. – Инструменти за затягане на винтовете Можете да монтирате зарядното устройство както в хоризонтална, така и във вертикална посока. (Фиг. 1 и Фиг. 2)

1. Завийте двата винта за окачване на стената, както е

2. Окачете зарядното устройство на завитите винтове в

3. Монтирайте зарядното устройство на стената, като
