Тип продукт	LED телевизор 4K
Размер на екрана	43 инча (109 см)
Резолюция	3840 x 2160 (4K Ultra HD)
Операционна система	Android TV
Съвместимост със стенен монтаж	VESA 200x200 mm (включен адаптер)
Размери с основа (ДxВxД)	Около 970 x 570 x 200 mm
Тегло с основа	Около 10,8 kg
Консумация на електроенергия (макс.)	Около 100 W
Захранване	220-240 V AC, 50/60 Hz
Основни функции	Smart TV, HDR10, HLG, Motionflow XR 200 Hz, Wi-Fi, Ethernet, Bluetooth
Поддръжка и почистване	Почиствайте с мека, суха кърпа. Не използвайте химически препарати.
Безопасност	Препоръчва се монтаж на стена от лицензиран професионалист. Използвайте предоставения предпазен колан.
Резервни части	Поставка за маса, монтажни винтове, дистанционно
Ремонтопригодност	Сервиз на Sony. Индексът за ремонтопригодност не е обявен.

Често задавани въпроси - Bravia KD43XG8196 SONY

Как да монтирате телевизора на стената?

Използвайте стенния монтажен комплект Sony SU-WL450 (продава се отделно). Следвайте инструкциите в ръководството: закрепете основата към стената с поне четири винта 8 mm, след това окачете телевизора и го обезопасете с предпазния колан. Потърсете лицензиран монтажник, за да гарантирате безопасността.

Какви кабели са необходими за свързване?

Свържете всички кабели (HDMI, USB, антена, захранване) преди да монтирате телевизора на стената. След монтажа достъпът до входовете е ограничен, особено при тънък монтаж.

Как да премахнете поставката за маса?

Поставете телевизора с екрана надолу върху мека повърхност. Развийте винтовете на поставката за маса, като държите здраво поставката. Препоръчват се трима души за повдигане на телевизора при премахване. Запазете винтовете за по-нататъшна употреба.

Мога ли да използвам универсален стенен монтаж?

Телевизорът е съвместим с VESA 200x200 mm. Използвайте монтаж, подходящ за теглото (поне 10,8 kg). Sony препоръчва своя монтаж SU-WL450 за оптимална безопасност. Уверете се, че стената може да издържи четири пъти теглото на телевизора.

Какво е препоръчителното разстояние между телевизора и стената?

Два варианта: стандартен монтаж (60 mm) или тънък монтаж (20 mm). При тънък монтаж някои задни входове стават недостъпни. Осигурете разстояние от 100 mm около телевизора за вентилация.

Как да почистя екрана?

Използвайте мека, суха кърпа. Никога не използвайте химически препарати, алкохол или абразивни почистващи препарати. За упорити петна леко навлажнете кърпата с вода.

Какво да направя, ако дистанционното не работи?

Проверете батериите. Уверете се, че няма препятствие между дистанционното и сензора. Ако проблемът продължи, нулирайте дистанционното, като извадите батериите за 30 секунди.

Как да получите достъп до smart приложенията?

Натиснете бутона HOME на дистанционното. Навигирайте в менюто на Android TV, за да получите достъп до предварително инсталираните приложения (Netflix, YouTube и др.) или изтеглете от Google Play Store. Свържете телевизора с интернет чрез Wi-Fi или Ethernet.

Може ли телевизорът да се накланя?

Със стенния монтаж SU-WL450, телевизорът е леко наклонен напред след инсталиране. Наклонът е фиксиран; не е предвидена настройка.

Къде мога да намеря серийния номер на телевизора?

Серийният номер се намира на етикета отзад на телевизора или върху оригиналната опаковка. Той е достъпен и от меню Настройки > Системна информация. Запазете го за рекламации.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Bravia KD43XG8196 SONY

Информация за монтаж при използване на конзола за закрепване към стена на Sony (SU-WL450)

Поддържани модели:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*

* В действителните имена на моделите "☐☐" означава номера и/или характеристики, специфични за всеки модел.

До потребителите

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от доставчици или подизпълнители на Sony. He се опитвайте да го монтирате сами.

До доставчиците и подизпълнителите на Sony

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете на доставчици на Sony или лицензирани подизпълнители закрепването на този продукт към стената и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.

С оглед на безопасността и за правилен монтаж, следвайте ръководство за употреба на конзолата за закрепване към стена, ръководството за настройка на телевизора и указанията в това ръководство.

Относно безопасността

Благодарим ви за покупката на този продукт.

Към клиентите

За монтирането на продукта се изисква опит. Възложете монтажа на търговец на Sony или лицензирини изпълнители и обърнете специално внимание на безопасността по време на монтажа. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж, или от монтаж на продукт, различен от указания. Вашите законни права (ако има такива) не са засегнати.

Към търговците на Sony

За монтирането на продукта се изисква опит. Прочетете внимателно това ръководство, за да извършите безопасно монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа.

Това ръководство показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат за да се избегнат злополуки. Прочетете внимателно това ръководство и използвайте продукта правилно. Запазете ръководството за бъдещи справки.

Продуктите на Sony са проектирани с мисъл за безопасността. Но ако използвате продукта неправилно, това може да доведе до сериозно нараняване вследствие на пожар, електрически удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.

ВНИМАНИЕ

Уточняване на продуктите

Тази конзола за монтаж на стена е проектирана за използване само с указаните телевизори. Вижте справочните ръководства за телевизорите, за да проверите дали може да се използва тази конзола за закрепване към стена.

Към клиентите

ПРЕДУПРЕЖДЕНИЕ

Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт от пожар, електрически удар или падане на продукта.

Възложете монтажа на лицензирани изпълнители и дръжте децата настрани по време на монтажа.

Ако конзолата за монтаж на стена не е монтирана правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензири низпълнители.

• Телевизорът може да падне и да предизвика сериозно нараняване, като контузия или счупване.
• Ако стената, на която е монтирана конзолата за монтаж на стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараняване или повреда на имущество. Стената трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. (Вижте справочното ръководство на телевизора относно теглото му.)
• Ако монтажът на конзолата за монтаж на стена не е достатъчно здрав, конструкцията може да падне и да причини нараняване или повреда на имущество.

Уверете се, че сте възложили преместването или демонтажа на телевизора на лицензирани изпълнители.

Ако други лица, освен лицензирини изпълнители транспортират или демонтират телевизора, той може да падне и да причини нараняване или повреда на имущество. Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) пренасят или демонтират телевизора.

Не сваляйте винтове и други след монтажа на телевизора.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не променяйте частите на конзолата за монтаж на стена.

Ако го направите, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество.

Тази конзола за монтаж на стена е проектирана за използване само с указания продукт. Ако монтирате оборудване, различно от указаното, то може да падне или да се счупи и да причини нараняване или повреда на имущество.

Не подлагайте конзолата за монтаж на стена на никакъв друг товар, освен на този на телевизора. Не клатете телевизора наляво/надясно, нагоре/надолу.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не се облягайте и не се висете на телевизора.

Не се облягайте и не увисвайте от телевизора, защото може да падне и да причини сериозно нараняване.

ВНИМАНИЕ

Ако следните предпазни мерки не се спазват, може да възникне нараняване или повреда на имуществото.

Не третирайте продукта с прекалена сила по време на почистване или поддръжка.

Не прилагайте прекалена сила върху горната част на телевизора. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Предпазни мерки

• Ако дълго време използвате телевизор, монтиран на конзола за монтаж на стена, стената зад или над него може да се обезцвети или тапетът да се разлепи, в зависимост от материала на стената.
• Ако конзолата за монтаж на стена бъде свалена от стената след монтажа, ще останат отвори от винтовете.
• Не използвайте конзолата за монтаж на стена на място, където може да бъде подложена на механични вибрации.

Монтаж на конзола за монтаж на стена

Към търговците на Sony

ПРЕДУПРЕЖДЕНИЕ

Следните инструкции са само за търговците на Sony. Прочетете мерките за безопасност, описани по-горе и обърнете специално внимание на безопасността по време на монтажа, поддръжката и инспекцията на продукта.

Не монтирайте конзолата за монтаж на стена на стенни повърхности, където ъглите или страните на телевизора се издават настрани от повърхността на стената.

Не монтирайте конзолата за монтаж на стена на стенни повърхности, например колона, където ъглите или страните на телевизора се издават настрани от повърхността на стената. Ако лице или предмет удари издадения ъгъл или страна на телевизора, това може да причини нараняване или повреда на имущество.

Ако телевизорът е изложен продължително на течове или въздушно течение от климатик, това може да предизвика пожар, електрически удар или неизправност на телевизора.

Монтирайте здраво конзолата за монтаж на стена към стената като следвате инструкциите в това ръководство за работа.

Ако някой от винтовете се разхлаби или падне, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество. Използвайте подходящи за материала на стената винтове и монтирайте конструкцията здраво като използвате четири или повече винта с диаметър 8 mm (или еквивалентни).

Използвайте правилно доставените винтове и окачващи части като следвате инструкциите в това ръководство за работа. Ако използвате заместващи ELEMENTИ, телевизорът може да падне и да причини телесна повреда или да се повреди.

Уверете се, че слобявате конзолата правилно като следвате процедурата, описана в това ръководство за работа.

Ако някой от винтовете се разхлаби или падне, телевизорът може да падне и да причини телесна повреда или да се повреди.

Затегнете здраво винтовете в указаното положение.

Ако не го направите, телевизорът може да падне и да причини телесна повреда или да се повреди.

Внимавайте да не ударите телевизора по време на монтажа.

Ако телевизорът бъде подложен на удар, той може да падне или да се счупи. Това може да доведе до нараняване.

Монтирайте телевизора на стена, която е перпендикулярна и равна.

Ако не направите това, телевизорът може да падне и да причини нараняване.

След правилния монтаж на телевизора, обезопасете правилно кабелите.

Ако хора или предмети се заплетат в кабелите, това може да причини нараняване или повреда на телевизора.

Не допускайте притискане на захранващия кабел или на свързващия кабел.

Ако захранващият кабел или свързващият кабел бъдат притиснати между конструкцията и стената или ако бъдат огънати или усукани със сила, вътрешните проводници може да се оголят и да причинят късо съединение или електрически удар. Това може да причини пожар или електрически удар.

Винтовете, необходими за закрепване на конзолата за монтаж на стена към стената, не са включени в комплекта.

Използвайте подходящи винтове според материала на стената и конструкцията, когато монтирате конзолата за монтаж на стена.

Съдържание

Определяне на мястото на монтаж......6

Монтаж на основата на стената....8

Монтаж на телевизора на стената......14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Проверка на приключването на монтажа ....19

Друга информация .... 19

Спецификации....19

Монтаж на телевизора на стената

Процедурата за монтаж е различна според телевизора.

Използвайте конзолата за закрепване към стена SU-WL450, за да монтирате телевизора на стената.

Забележка

- Ако поставката за маса е прикрепена към телевизора, предварително разкачете поставката за маса. Вижте Ръководството за настройка и следвайте стъпките в обратен ред, за да свалите поставката за маса.

- Поставете телевизора с екрана надолу на равна и стабилна повърхност, покрита с дебела и мека тъкан, когато закрепвате окачващите части за конзолата за закрепване към стена или когато сваляте поставката за маса от телевизора, за да предотвратите повреда на повърхността на LCD дисплея.

- Не пропускайте да съхраните свалените винтове на сигурно място, като ги пазите от деца.

• Справочното ръководство и ръководството за настройка на телевизора трябва да са под ръка преди започване на монтажа.
• Преди сглобяването осигурете отвертка Phillips, която отговаря на болтовете.
• Проверете положението за монтаж на телевизора.
• Пригответе четири или повече винта с диаметър 8 mm и един винт с диаметър 5 mm или еквивалентни (не са включени в комплекта). Изберете винтове, подходящи за материала на стената.

Проверка на частите

Доставено с SU-WL450

- Проверете дали всички части са налични.

A Основа (20) (1) B	Макара (2)
C PSW 6x20 (4) D	PSW 4x20 с втулка (2)
EДистанционна втулка (20) (2)	F Колан (1)
G Втулка (20) (M4) (2)	H PSW 4x20 (2)
I Адаптер на основата (2)	J PSW 4x10 (8)
KДистанционна втулка (60) (2)	L PSW 6x50 (2)
M Втулка (M4) (2) N	PSW 4x50 (2)

Определяне на мястото на монтаж

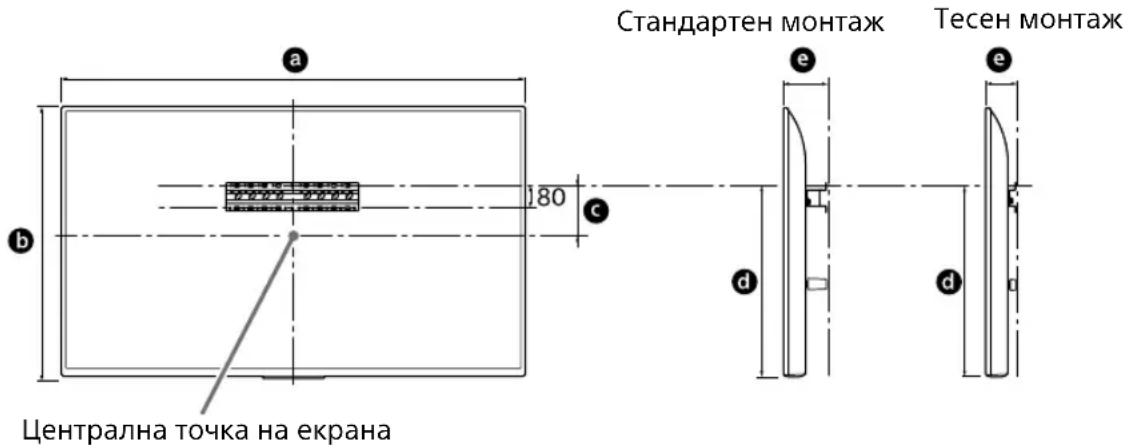

1 Изберете мястото на монтаж.

Уверете се, че на стената има достатъчно място за телевизора и че тя е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора.

Вижте следната таблица относно монтажа на телевизора на стената. Вижте справочното ръководство на телевизора относно теглото му.

Стандартен монтаж Тесен монтаж a b 180 c d e e Централна точка на екрана

Мерни единици: mm

Име на модел	Размери на екрана		Размер на центъра на екрана	Дължина на монтаж
	a	b	c	d	e
					Стандартен монтаж Тесен монтаж
KD-75XG80□□	1 686 970 202 690 142 100
KD-65XG81□□	1 463 845 173 597 142 100
KD-65XG80□□	1 463 845 173 597 142 100
KD-55XG81□□	1 241 721 95 460 141 100
KD-55XG80□□	1 241 721 95 460 141 100
KD-49XG81□□	1 101 645 -15* 314 119		78
KD-49XG80□□	1 101 645 -15* 314 119		78
KD-43XG81□□	970 570 23 315 119		77
KD-43XG80□□	970 570 23 315 119		77

* Мястото на скобата е под централната точка на екрана.

Забележка

• Числата в таблицата може леко да се различават в зависимост от начина на извършване на монтажа.
• Когато вашият телевизор е монтиран на стената, горната му част леко се накланя напред.

Оставете подходящо разстояние между телевизора, тавана и издадените части на стената, както е показано по-долу.

Мерни единици: mm

300100 100 100

- За да постигнете правилна вентилация и да предотвратите събирането на прах или мръсотия:

— Не слагайте телевизора да лежи на плоската си страна, не го монтирайте обърат с горния край надолу, наопаки или странично.
— Не слагайте телевизора върху рафтове, килим, легко или в дрешник.
— Не покривайте телевизора с тъкан, като например пердета, или с предмети като вестници и др.
— Не монтирайте телевизора, както е показано по-долу.

Движението на въздуха е блокирано.

Стена

Забележка

- Ако възнамерявате да прекарате кабелите в стената, направете отвор в стената, за да вмъкнете кабелите преди началото на монтажа. За да предотвратите защипване на кабелите, направете отвор в стената извън периметъра на основата (20) Ⓐ, адаптер на основата ① и дистанционната втулка (20) Ⓔ, дистанционната втулка (60) Ⓕ.

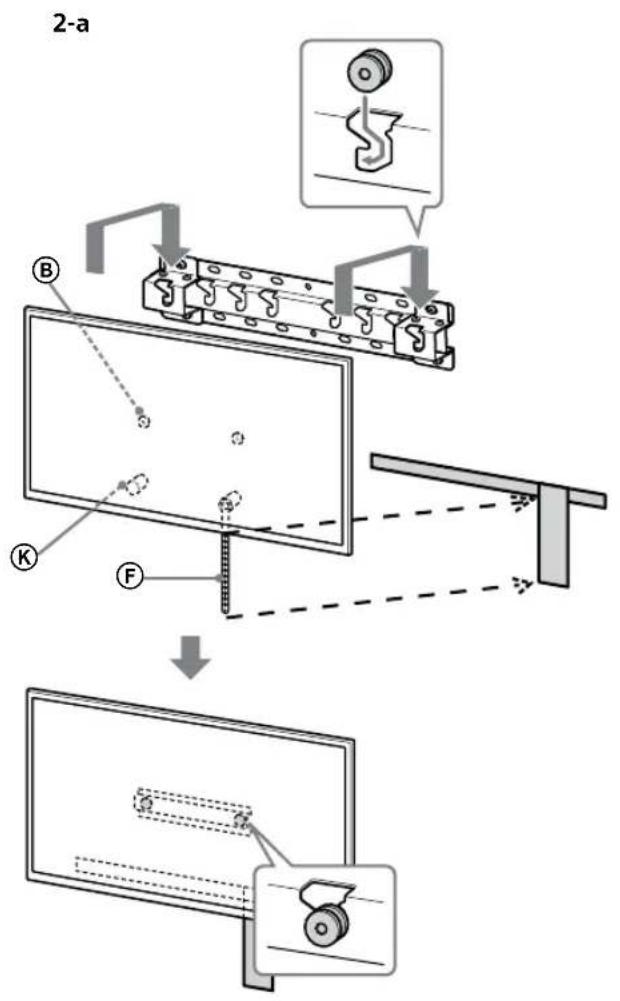

2 Изберете вид монтаж на стена. Разстоянието от задната част на телевизора до стената може да се избере, както е показано по-долу.

Вижте таблицата от стъпка 1.

ПРЕДУПРЕЖДЕНИЕ

- Когато е избрано 2-b, достъпът до задните клеми е ограничен.

2-a 2-b

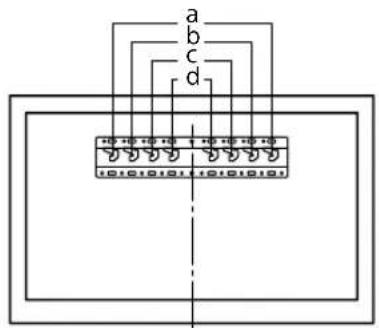

3 Вижте таблицата по-долу за местоположението на адаптерния фитинг за основата. Ако сте избрали 2-b, пропуснете тази стъпка.

Име на модел	Местоположениена куката
KD-75XG80□□KD-65XG81□□KD-65XG80□□	b
KD-55XG81□□KD-55XG80□□KD-49XG81□□KD-49XG80□□	c
KD-43XG81□□KD-43XG80□□	d

a b c d 10 10 10 10 1 10 10 10 10 10101010 10101010

Монтирайте адаптера на основата Ⓘ като използвате винт (PSW 4x10) Ⓙ към основата (20) Ⓐ, ако сте избрали 2-а.

4 Определете местата на винтовете за монтаж на основата (20) Ⓐ.

Вижте спецификацииите на страница 19.

Когато изберете 2-а, използвайте следните позиции на отворите за адаптера на основата ①.

ПРЕДУПРЕЖДЕНИЕ

• Стената, на която ще бъде монтиран телевизорът, трябва да може да поддържа най-малко четири пъти теглото му (Вижте справочното ръководство на телевизора относно теглото му.).
• Определете здравината на стената, на която ще бъде монтиран телевизорът. Ако е необходимо, усилете стената достатьчно.

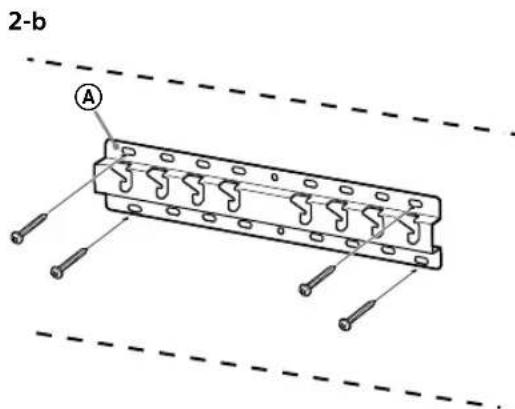

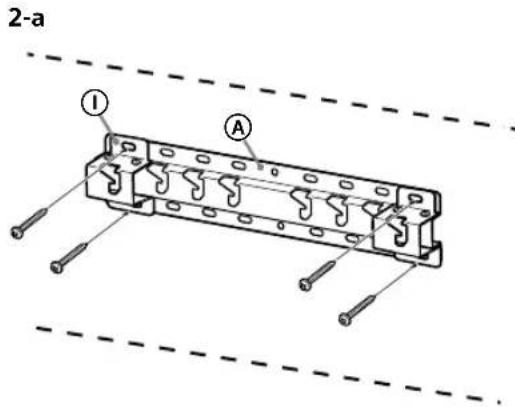

Монтаж на основата на стената

• Използвайте четири или повече винта с диаметър 8 mm или еквивалентни (не са доставени).
• Закрепете четирите винта в отворите на адаптера на основата ① с основата (20) Ⓐ (само 2-а).
• Монтирайте основата (20) Ⓐ хоризонтално на стената.

2-a I A

2-b A

При монтаж на стойка вижте ръководството за настройка.

KD-75XG80□□

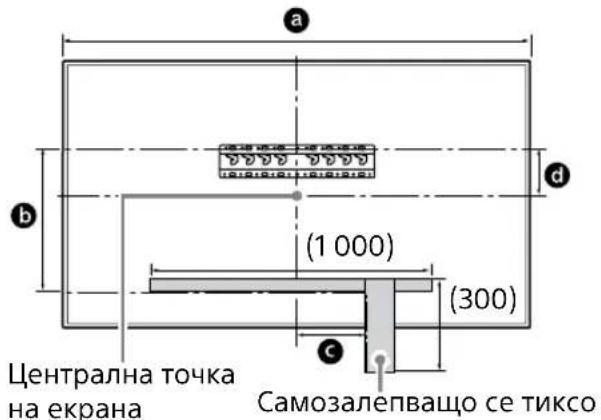

1 Отбележете мястото за монтаж на стената.

- Използвайте самозалепващо се тиксо и пр. (не е предоставено с комплекта), за да отбележите мястото на телевизора, в близост до основата или адаптера за основата. Вижте следвращата таблица.

a b (1 000) (300) c Централна точка на екрана Самозалепващо се тиксо

Мерни единици: mm

Име на модел	Дължина за отбелязване			Размер на центъра на екрана
	a	b	c	d

KD-75XG80□□ 1 686 564 150 202

2 Прикрепете окачващите части за конзолата за закрепване към стена. Проверете частите за окачване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

• Закрепете частите за окачване с помощта на винтове.
• Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}.

- Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете това ръководство за бъдеща справка.

- Когато използвате този стил за монтаж, няма да можете да използвате някои от терминалите на гърба на телевизора.

3 Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, доставено с вашия телевизор.

Забележка

• Възложете прокарването на кабелите в стената на лицензиран подизпълнител.
• Увийте свързващите кабели преди монтирането към стената, за да не стъпите върху тях.

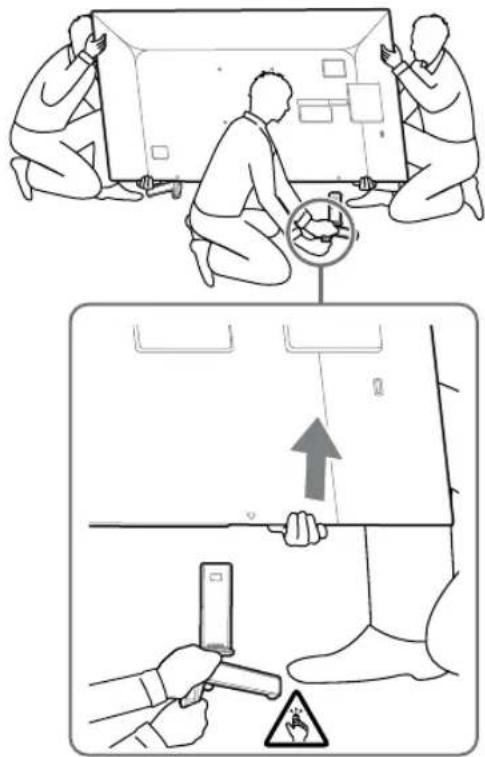

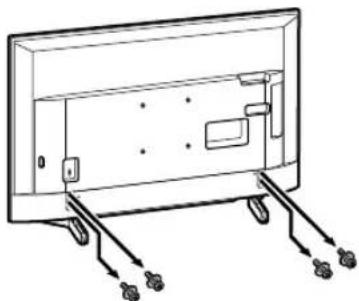

4 Свалете поставката за маса от телевизора.

- Отстранете едната страна на стойката за маса. Дръжте здраво стойката за маса стабилно с двете си ръце, докато други повдигат телевизора.

- Повторете предишната стъпка и отстранете другата страна на стойката за маса.

Забележка

• Свалянето на поставката за маса следва да се извърши от двама или повече души.
• Внимавайте да не прилагате прекомерна сила, когато сваляте поставката за маса от телевизора, тъй като телевизорът може да падне и да причини телесно нараняване или самият телевизор да се повреди.
• Бъдете внимателни, когато работите с поставката за маса, за да избегнете повреждане на телевизора.
• Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закачена и стойката за маса може да се изсипе и да причини нараняване.
• Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането й и нараняването на повърхността, върху която стой телевизора.

KD-65XG81□□ / 65XG80□□

1 Прикрепете окачващите части за конзолата за закрепване към стена. Проверете частите за окачване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

• Закрепете частите за окачване с помощта на винтове.
• Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}.
• Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете това ръководство за бъдеща справка.

- Когато използвате този стил за монтаж, няма да можете да използвате някои от терминалите на гърба на телевизора.

2 Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, доставено с вашия телевизор.

Забележка

• Възложете прокарването на кабелите в стената на лицензиран подизпълнител.
• Увийте свързващите кабели преди монтирането към стената, за да не стъпите върху тях.

3 Свалете поставката за маса от телевизора.

- Отстранете едната страна на стойката за маса. Дръжте здраво стойката за маса стабилно с двете си ръце, докато други повдигат телевизора.

- Повторете предишната стъпка и отстранете другата страна на стойката за маса.

Забележка

• Свалянето на поставката за маса следва да се извърши от двама или повече души.

• Внимавайте да не прилагате прекомерна сила, когато сваляте поставката за маса от телевизора, тъй като телевизорът може да падне и да причини телесно нараняване или самият телевизор да се повреди.

• Бъдете внимателни, когато работите с поставката за маса, за да избегнете повреждане на телевизора.

• Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закачена и стойката за маса може да се изсипе и да причини нараняване.
• Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането й и нараняването на повърхността, върху която стой телевизора.

KD-55XG81□□ / 55XG80□□

1 Прикрепете окачващите части за конзолата за закрепване към стена. Проверете частите за окачване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

• Закрепете частите за окачване с помощта на винтове.
• Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}.
• Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете това ръководство за бъдеща справка.

- Когато използвате този стил за монтаж, няма да можете да използвате някои от терминалите на гърба на телевизора.

2 Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, доставено с вашия телевизор.

Забележка

• Възложете прокарването на кабелите в стената на лицензиран подизпълнител.
• Увийте свързващите кабели преди монтирането към стената, за да не стъпите върху тях.

3 Свалете поставката за маса от телевизора.

• Внимавайте, когато повдигате телевизора, тъй като стойката за маса не е закачена и стойката за маса може да се изсипе и да причини нараняване.
• Внимавайте, когато премахвате стойката за маса от телевизора, за да предотвратите падането ј и нараняването на повърхността, върху която стой телевизора.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Свалете поставката за маса от телевизора.

• Уверете се, че сте поставили телевизора върху мека кърпа, за да предотвратите повреда на повърхността на дисплея.
• Когато монтирате конзолата за закрепване към стена, не използвайте винтовете, свалени от поставката за маса.
• Запазете свалената поставка за маса и нейните винтове на сигурно място, настрани от деца. Те ще ви потрябват, ако искате да използвате телевизора върху маса в бъдеще. Поставката за маса не може да се поръча отделно.

ПРЕДУПРЕЖДЕНИЕ

• Преди да включите телевизора, уверете се, че той е във вертикална позиция. Телевизорът не трябва да бъде включен в захранването с LCD панела, обърнат надолу, за да се избегне неравномерност на картината.
• Ако повърхността на телевизора бъде изложена на натиск или удар, той може да се счупи или повреди.
• Положете телевизора с лицето надолу на стабилна и равна повърхност, като поставката за маса виси извън ръба на повърхността. Ако лицето на телевизора и основата на поставката за маса са на едно ниво, това ще доведе до нестабилни условия за работа и може да повреди телевизора.
• Когато откачате поставката за маса от телевизора, дръжте здраво поставката за маса с две ръце.

2 Прикрепете окачващите части за конзолата за закрепване към стена. Проверете частите за окачване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

• Закрепете частите за окачване с помощта на винтове.
• Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}.
• Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете това ръководство за бъдеща справка.

Винт (+PSW 6 x 20) © Макара Ⓗ Винт (+PSW 6 x 50) Ⓛ Дистанционна втулка (60 mm) K Мека кърпа Колан Ⓕ

Тесен монтаж (2-b)

Забележка

- Когато използвате този стил за монтаж, няма да можете да използвате някои от терминалите на гърба на телевизора.

Винт (+PSW 6 x 20) © Макара Ⓗ Винт (+PSW 6 x 20) © Дистанционна втулка (20 mm) E Мека кърпа Колан Ⓕ

3 Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, доставено с вашия телевизор.

Забележка

• Възложете прокарването на кабелите в стената на лицензиран подизпълнител.
• Увийте свързващите кабели преди монтирането към стената, за да не стъпите върху тях.

Монтаж на телевизора на стената

KD-75XG80□□

1 Повдигнете телевизора.

• За местоположението на макарите Ⓗ за окачване върху основата или адаптера за основата, вижте таблицата в стъпка 3 в "Определяне на мястото на монтаж" от страница 7.
• Уверете се, че задната страна на телевизора докосва основата или адаптера за основата, когато държите телевизора.

Забележка

• Дръжте здраво телевизора с две ръце и се уверете, че коланът (F) и долната страна на телевизора са наравно със самозалепващото се тиксо.

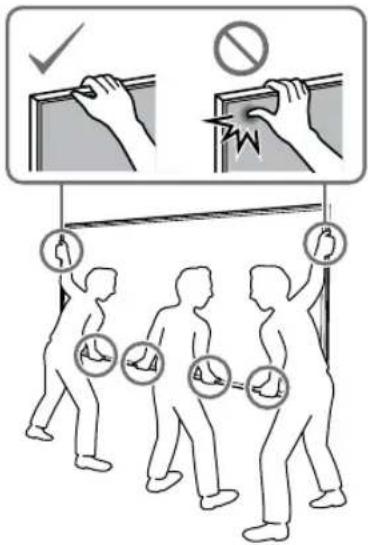

• Трима души носете телевизора, и този който е пред телевизора да води останалите, за да регулира позиционирането.

- Много внимавайте, когато монтирате телевизора към стената, особена за човека, който го държи отделу, тъй като телевизора може да падне и да причини сериозна контузия или дори смърт.

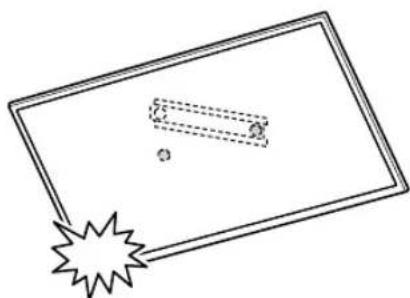

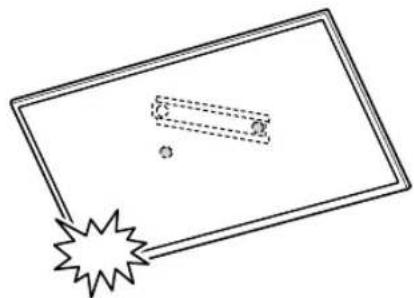

• Внимателно плъзнете надолу телевизора и закачете макарите Ⓗ, закрепени към задната страна на телевизора, към основата или адаптера за основата, като проверите формата на отворите.
• След монтаж на телевизора проверете дали макарите Ⓗ са здраво закачени към основата или адаптера на основата.
• Бавно пуснете и двете си ръсе, за да сте сигурни, че телевизорът няма да падне.

- След като монтирате телевизора към стената, премахнете самозалепващото се тиксо и пр. от стената.

2-a B K F

- Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) държат телевизора, когато го носите.

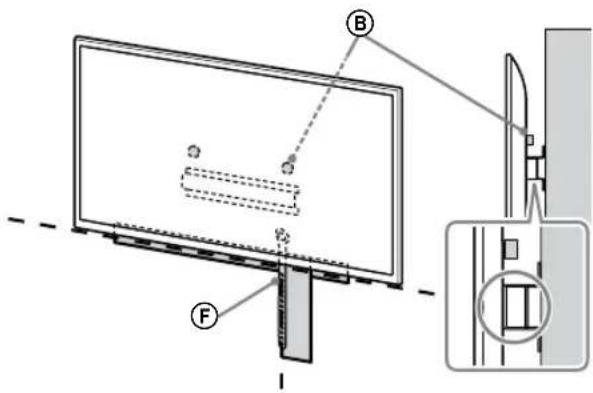

3 Предотвратяване преместването на долната част на телевизора.

- Издърпайте разхлабената част на колан Ⓕ и я закачете плътно към стената.

2-a 2-b F F

- Използвайте винт с диаметър 5 mm или еквивалентен (не е включен в комплекта).

Забележка

- Опитайте леко да издърпате към себе си долната част на телевизора, за да се уверите, че не се премества напред. Ако се движи, той не е закрепен правилно и колан Ⓕ трябва отново да се закрепи здраво.

KD-65XG81□□ /
65XG80□□ / 55XG81□□ /
55XG80□□ / 49XG81□□ /
49XG80□□ / 43XG81□□ /
43XG80□□

1 Повдигнете телевизора.

- За местоположението на макарите Ⓗ за окачване върху основата или адаптера за основата, вижте таблицата в стъпка 3 в "Определяне на мястото на монтаж" от страница 7. - Уверете се, че задната страна на телевизора докосва основата или адаптера за основата, когато държите телевизора.

• Дръжте телевизора здраво с две ръце.

• Внимателно плъзнете надолу телевизора и закачете макарите Ⓗ, закрепени към задната страна на телевизора, към основата или адаптера за основата, като проверите формата на отворите.
• След монтаж на телевизора проверете дали макарите Ⓗ са здраво закачени към основата или адаптера на основата.
• Бавно пуснете и двете си ръсе, за да сте сигурни, че телевизорът няма да падне.

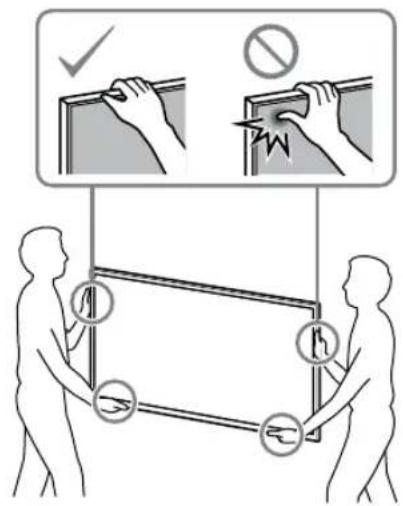

- Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) държат телевизора, когато го носите.

преместването на долната част на телевизора.

- Издърпайте разхлабената част на колан Ⓕ и я закачете плътно към стената.

2-a 2-b F F

- Използвайте винт с диаметър 5 mm или еквивалентен (не е включен в комплекта).

Забележка

- Опитайте леко да издърпате към себе си долната част на телевизора, за да се уверите, че не се премества напред. Ако се движи, той не е закрепен правилно и колан Ⓕ трябва отново да се закрепи здраво.

Проверка на

приключването на монтажа

Проверете следните точки.

• Макарите Ⓑ са закачени здраво за основата или адаптера на основата.
• Кабелите не са усукани или притиснати.
• Колан Ⓕ е затегната и няма хлабина.

ПРЕДУПРЕЖДЕНИЕ

- Неправилното поставяне на захранващия кабел и други може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен.

Друга информация

Когато сваляте телевизора, изпълнете процедурата на монтажа в обратен ред.

- Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) държат телевизора, когато го премахвате.

Спецификации

f g e h1 h2 d c b a

Тегло (само на основата): (приблиз.) [kg] 0,8

Дизайнът и спецификациите подлежат на промяна без предупреждение.
