Bravia KD43XG8196 - Televizor SONY - Manual de utilizare gratuit

Tip de produs	Televizor LED 4K
Dimensiunea ecranului	43 de inci (109 cm)
Rezoluție	3840 x 2160 (4K Ultra HD)
Sistem de operare	Android TV
Compatibilitate montare pe perete	Suport VESA 200x200 mm (adaptor inclus)
Dimensiuni cu suport (LxHxP)	Aproximativ 970 x 570 x 200 mm
Greutate cu suport	Aproximativ 10,8 kg
Consum electric (max)	Aproximativ 100 W
Alimentare	220-240 V CA, 50/60 Hz
Funcții principale	Smart TV, HDR10, HLG, Motionflow XR 200 Hz, Wi-Fi, Ethernet, Bluetooth
Întreținere și curățare	Curățați cu o cârpă moale și uscată. Nu folosiți produse chimice.
Siguranță	Se recomandă instalarea pe perete de către un profesionist autorizat. Folosiți cureaua anti-cădere furnizată.
Piese de schimb	Suport de masă, șuruburi de montare, telecomandă
Reparabilitate	Service post-vânzare Sony. Indicele de reparabilitate nu este comunicat.

Întrebări frecvente - Bravia KD43XG8196 SONY

Cum instalez televizorul pe perete?

Folosiți suportul de montare pe perete Sony SU-WL450 (furnizat separat). Urmați instrucțiunile din manual: fixați baza pe perete cu cel puțin patru șuruburi de 8 mm, apoi agățați televizorul și asigurați-l cu cureaua. Apelați la un instalator autorizat pentru a garanta siguranța.

Ce cabluri sunt necesare pentru conexiuni?

Conectați toate cablurile (HDMI, USB, antenă, alimentare) înainte de a fixa televizorul pe perete. Odată instalat, accesul la prize este limitat, mai ales în montajul subțire.

Cum scot suportul de masă?

Așezați televizorul cu ecranul în jos pe o suprafață moale. Deșurubați șuruburile suportului de masă ținând ferm suportul. Trei persoane sunt recomandate pentru a ridica televizorul în timpul scoaterii. Păstrați șuruburile pentru o reutilizare ulterioară.

Pot folosi un suport universal de perete?

Televizorul este compatibil VESA 200x200 mm. Folosiți un suport adaptat greutății (cel puțin 10,8 kg). Sony recomandă suportul său SU-WL450 pentru o siguranță optimă. Verificați dacă peretele suportă de patru ori greutatea televizorului.

Care este distanța recomandată între televizor și perete?

Două opțiuni: montaj standard (60 mm) sau montaj subțire (20 mm). În montaj subțire, unele prize din spate devin inaccesibile. Asigurați un spațiu de 100 mm în jurul televizorului pentru ventilație.

Cum curăț ecranul?

Folosiți o cârpă moale și uscată. Nu folosiți niciodată produse chimice, alcool sau agenți de curățare abrazivi. Pentru pete persistente, umeziți ușor cârpa cu apă.

Ce fac dacă telecomanda nu funcționează?

Verificați bateriile. Asigurați-vă că nu există obstacol între telecomandă și senzor. Dacă problema persistă, resetați telecomanda scoțând bateriile timp de 30 de secunde.

Cum accesez aplicațiile smart?

Apăsați tasta HOME de pe telecomandă. Navigați în meniul Android TV pentru a accesa aplicațiile preinstalate (Netflix, YouTube, etc.) sau descărcați din Google Play Store. Conectați televizorul la Internet prin Wi-Fi sau Ethernet.

Poate fi înclinat televizorul?

Cu suportul de perete SU-WL450, televizorul este ușor înclinat în față odată instalat. Înclinarea este fixă; nu este prevăzută nicio reglare.

Unde găsesc numărul de serie al televizorului?

Numărul de serie se află pe eticheta din spatele televizorului sau pe ambalajul original. De asemenea, este accesibil din meniul Setări > Informații sistem. Păstrați-l pentru reclamațiile service.

MANUAL DE UTILIZARE Bravia KD43XG8196 SONY

Informații de instalare pentru utilizarea dispozitivului de montare pe perete Sony (SU-WL450)

Modele acceptate:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*

* Pentru numele modelului actual, „☐☐” indică numărul și/sau caracterele specifice pentru fiecare model.

Pentru clienti

Pentru protecția produsului și din motive de siguranță, Sony recomandă insistent ca instalarea televizorului dumneavoastră să fie efectuată de distribuitori sau contractori licențiați Sony. Nu încercați să îl instalați personal.

Pentru distribuitorii și contractorii Sony

Acordați atenție totală siguranței în timpul instalării, întreținerii periodice și examinării acestui produs.

Este necesară o experiență suficientă pentru instalarea acestui produs, mai ales pentru a determina rezistența peretelui pentru susținerea greutății televizorului. Încredințați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licențiați Sony și acordați o atenție adecvată siguranței în timpul instalării. Compania Sony nu este răspunzătoare pentru daune materiale sau vătămări corporale cauzate de manipularea inadecvată sau de instalarea necorespunzătoare.

Pentru instalarea corectă și în siguranță, respectați instrucțiunile de utilizare a dispozitivului de montare pe perete, ghidul de configurare a televizorului și instrucțiunile din prezentul manual.

Despre sigurantă

Vă mulțumim pentru achiziționarea acestui produs.

Pentru clienti

Pentru instalarea acestui produs este necesar un nivel suficient de experientă. Subcontractați instalarea distribuitorilor Sony sau unor contractori licențiați și acordați o atenție specială siguranței în timpul instalării. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată, respectiv de instalarea altui produs decât cel specificat. Drepturile dvs. prevăzute de lege (dacă există) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Citiți cu atenție acest manual de instrucțiuni, pentru a efectua operațiile de instalare în siguranță. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată. Înmănați acest manual clientului după instalare.

Acest manual de instrucțiuni prezintă modul de manipulare corectă a produsului și măsurile importante de precauție necesare pentru prevenirea accidentelor. Citiți cu atenție acest manual și utilizați produsul în mod corect. Păstrați acest manual disponibil pentru consultări ulterioare.

Produsele Sony sunt proiectate ținând cont de siguranță. Totuși, dacă produsele sunt utilizate incorect, pot avea ca rezultat producerea de grave vătămări corporale prin incendiu, electrocutare, răsturnarea sau căderea produsului. Respectați măsurile de precauție pentru siguranță, în vederea evitării unor asemenea accidente.

ATENTIE

Produse specificate

Acest dispozitiv de montare pe perete este proiectat în vederea utilizării cu televizoarele specificate. Pentru televizoare, citiți ghidul de referință pentru a verifica dacă dispozitivul de montare pe perete poate fi utilizat.

Pentru clienti

AVERTISMENT

Dacă următoarele măsuri de precauție nu sunt respectate, pot rezultate grave vătămări corporale sau deces prin incendiu, electrocutare sau căderea produsului.

Subcontractați instalarea produsului unor contractori licențiați și țineți copiii mici la distanță în timpul instalării.

Dacă dispozitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce următoarele accidente. Aveți grijă ca instalarea să fie efectuată de către contractori licențiați.

• Televizorul poate câdea și poate cauza grave vătămări corporale, precum contuzii sau o fractură.
• Dacă peretele pe care este instalat dispozitivul de montare este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poată să susțină o greutate de cel puțin patru ori mai mare decât cea a televizorului. (Consultați ghidul de referință al televizorului pentru a-i determina greutatea.)
• Dacă instalarea dispozitivului de montare pe perete nu este suficient de rezistentă, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale.

Contractați operațiile de montare sau demontare a televizorului unor contractori licențiiati.

Dacă persoane în afara unor contractori licențiați transportă sau demontează televizorul, acesta poate câdea și poate cauza vătămări corporale sau daune materiale. Pentru transportarea sau demontarea televizorului este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

Nu demontați şuruburile etc. după montarea televizorului.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu aduceți modificări componentelor dispozitivului de montare pe perete.

În caz contrar, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu montați alte echipamente în afara produsului specificat.

Acest dispozitiv de montare pe perete este proiectat numai în vederea utilizării cu produsul specificat. Dacă montați alt echipament decât cel specificat, acesta poate cădea sau se poate sparge și poate cauza vătămări corporale sau daune materiale.

Nu aplicați altă sarcină în afara televizorului pe dispozitivul de montare pe perete.

Nu zdruncinați televizorul stânga/dreapta, sus/jos.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu vă rezemați pe și nu vă agățați de televizor.

Nu vă rezemați pe și nu vă agățați de televizor, deoarece acesta poate cădea și poate cauza grave vătămări corporale.

ATENTIE

Dacă următoarele măsuri de precauție nu sunt respectate, se pot produce vătămări corporale sau daune materiale.

Nu manipulați produsul cu forță excesivă în timpul curățării sau al întreținerii.

Nu aplicați o forță excesivă în partea de sus a televizorului. În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Măsuri de precauție

• Dacă utilizați timp îndelungat televizorul instalat pe dispozitivul de montare pe perete, peretele din spatele sau de deasupra televizorului se poate decolora, iar tapetul se poate desprinde, în funcție de materialul peretelui.
• Dacă dispozitivul de montare pe perete este demontat după instalarea sa pe perete, în perete vor rămâne orificiile pentru şuruburi.
• Nu utilizați dispozitivul de montare pe perete într-o locație unde este supus la vibrații mecanice.

Instalarea dispozitivului de montare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Următoarele instrucțiuni sunt destinate numai distribuitorilor Sony. Citiți măsurile de precauție descrise mai sus și acordați o atenție specială siguranței în timpul instalării, al întreținerii și verificării acestui produs.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui precum un stâlp, unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui. Dacă se întâmplă ca o persoană sau un obiect să lovească partea sau colțul ieșit în afară al televizorului, acest lucru poate cauza vătămări corporale sau daune materiale.

Nu instalați televizorul deasupra unei instalații de aer condiționat sau dedesubtul acesteia.

Dacă televizorul este expus timp îndelungat la scurgeri de apă sau la curenți de aer proveniți de la o instalație de aer condiționat, se pot produce incendii, șocuri electrice sau defectiuni ale televizorului.

Instalați dispozitivul de montare pe perete în condiții de siguranță, urmând indicațiile din acest manual de instrucțiuni.

Dacă oricare dintre şuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale. Utilizați şuruburile corespunzătoare pentru materialul peretelui și instalați aparatul în condiții de siguranță, utilizând patru sau mai multe şuruburi cu diametrul de 8 mm (sau echivalent).

Utilizați corespunzător şuruburile și piesele de montaj furnizate, urmând instrucțiunile din acest manual de instrucțiuni. Dacă utilizați elemente înlocuitoare, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Asamblati dispozitivul de montare pe perete în mod corespunzător, urmând procedura explicată în acest manual de instrucțiuni.

Dacă oricare dintre şuruburi sunt slăbite sau cad, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Strângeți adecvat şuruburile în poziția indicată.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Nu supuneți televizorul la şocuri pe durata instalării.

Dacă televizorul este expus la șocuri, poate cădea sau se poate sparge. Aceasta poate cauza vătămări corporale.

Instalați televizorul pe un perete plan și perpendicular pe podea.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale.

După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.

Dacă oameni sau obiecte se încurcă în cabluri, aceasta poate duce la vătămări corporale sau la deteriorarea televizorului.

Nu permiteți ciupirea/ perforarea cablului de alimentare în curent alternativ și nici a cablului de conexiune.

În cazul în care cablul de alimentare în curent alternativ sau cablul de conexiune sunt ciupite/perforate între aparat și perete sau sunt îndoite sau răsucite forțat, conductorii interni pot deveni expuși și pot cauza un scurtcircuit sau o întrerupere a alimentării cu energie electrică. Aceasta poate determina incendii sau un șoc electric.

Şuruburile necesare pentru fixarea dispozitivului de montare pe perete nu sunt furnizate.

Utilizați şuruburile corespunzătoare pentru materialul și structura peretelui la fixarea dispozitivului de montare pe perete.

Cuprins

Pregătirea pentru instalare....5

Verificarea pieselor 5

Stabilirea locatiei de instalare 6

Instalarea bazei pe perete 8

Pregătirea instalării televizorului....9

KD-75XG80□□ 9

KD-65XG81□□ / 65XG80□□.... 10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....12

Instalarea televizorului pe perete....14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Confirmarea finalizării instalării....19

Alte informații....19

Specificații....19

Instalarea televizorului pe perete

În funcție de televizor, este posibil ca procedura de instalare să difere.

Utilizați dispozitivul de montare pe perete SU-WL450 pentru instalarea televizorului pe perete.

Notă

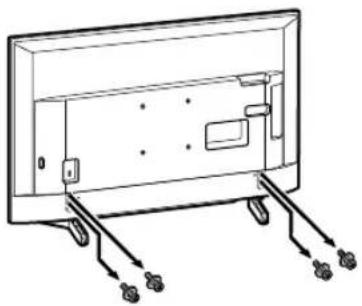

• Dacă suportul de masă este atașat la televizor, desprindeți în prealabil suportul de masă. Consultați Ghidul de configurare și urmați pașii în ordine inversă, pentru a detașa suportul de masă.
• Amplasați televizorul cu ecranul orientat în jos pe o suprafață orizontală și stabilă, acoperită cu o lavetă groasă și moale, la montarea pieselor de fixare pentru dispozitivul de montare pe perete sau la demontarea suportului de masă de la televizor, pentru a preveni deteriorarea suprafeței ecranului LCD.
• Depozitați şuruburile demontate într-o locație sigură, fără a le lăsa la îndemâna copiilor.

Pregătirea pentru instalare

• Tineți la îndemână ghidul de referință și ghidul de configurare a televizorului înainte de a începe instalarea.
• Înainte de asamblare, pregătiți o şurubelniță tip Phillips adecvată şuruburilor.
• Confirmați poziția de instalare a televizorului.
• Pregătiți patru sau mai multe şuruburi cu diametrul de 8 mm și un şurub cu diametrul de 5 mm sau echivalent (nu sunt furnizate). Selectați şuruburi corespunzătoare pentru materialul peretelui.

Verificarea pieselor

Furnizat cu SU-WL450

- Verificați dacă sunt incluse toate piesele.

A Bază (20) (1) B Troliu (2)
C PSW 6x20 (4) D PSW 4x20 cu bucșă (2)
E Distanțier (20) (2) F Curea (1)
G Bucșă (20) (M4) (2)	H PSW 4x20 (2)
I Adaptor bază (2) J	PSW 4x10 (8)
K Distanțier (60) (2) L PSW 6x50 (2)
M Bucșă (M4) (2) N PSW 4x50 (2)

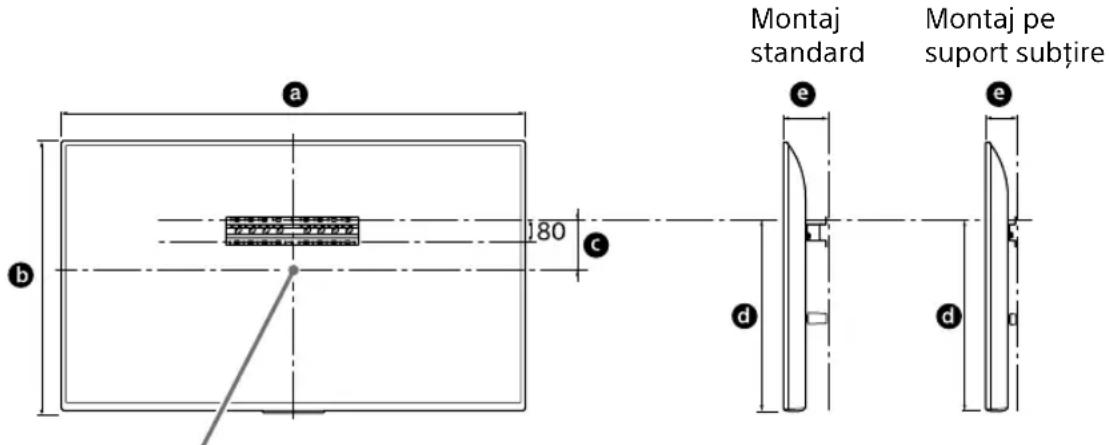

Stabilirea locatiei de instalare

1 Stabiliti locația de instalare.

Asigurați-vă că peretele dispune de spațiu suficient pentru televizor și că poate susține o greutate de cel puțin patru ori mai mare decât cea a televizorului.

Consultați tabelul următor pentru instalarea televizorului pe perete. Consultați ghidul de referință al televizorului pentru a determina greutatea acestuia.

Montaj standard Montaj pe suport subțire

Punctul central al ecranului

Unitate: mm

Numele modelului	Dimensiunea ecranului		Dimensiunea centrală a ecranului	Lungime pentru montaj
	a	b	c	d	e
					Montaj standard Montaj pe suport subțire
KD-75XG80□□	1.686	970 202	690 142 100
KD-65XG81□□	1.463	845	173 597 142 100
KD-65XG80□□	1.463	845	173 597 142 100
KD-55XG81□□	1.241	721	95 460 141 100
KD-55XG80□□	1.241	721	95 460 141 100
KD-49XG81□□	1.101	645	-15* 314 119	78
KD-49XG80□□	1.101	645	-15* 314 119	78
KD-43XG81□□	970	570	23 315 119	77
KD-43XG80□□	970	570	23 315 119	77

* Consola se poziționează sub punctul central al ecranului.

Notă

• Este posibil ca valorile din tabel să fie ușor diferite, în funcție de instalare.
• Când televizorul este instalat pe perete, partea superioară a acestuia se înclină ușor înainte.

Lăsați un spațiu liber suficient între televizor și tavan și părțile proeminente ale peretelui, așa cum se arată mai jos.

Unitate: mm

300100 100 100

- Pentru asigurarea unei ventilații adecvate și pentru a preveni acumularea de murdărie sau praf:

• Nu amplasați televizorul pe podea, nu îl instalați în poziție răsturnată, cu spatele sau pe o parte.
• Nu amplasați televizorul pe un raft, covor, pat sau într-un dulap.
  — Nu acoperiți televizorul cu un material, precum perdele, ori obiecte precum ziare etc.
• Nu instalați televizorul așa cum se arată mai jos.

Circulația aerului este blocată.

Perete

Notă

- Dacă intenționați să orientați cablurile prin perete, realizați un orificiu în perete pentru introducerea cablurilor înainte de a începe instalarea.

Pentru a preveni ciupirea/perforarea cablurilor, pregătiți un orificiu în perete undeva în afara perimetrului bazei (20) Ⓔ, adaptor bază ① și a distanțierului (20) Ⓔ, a distanțierului (60) Ⓔ.

2 Selectați stilul de montare pe perete. Distanța de la partea din spate a televizorului la perete poate fi selectată conform imaginii de mai jos.

2-a Montaj standard

2-b Montaj pe suport subțire

Consultați pasul 1 din tabel.

AVERTISMENT

- Când se selectează 2-b, accesul la terminalul din spate este limitat.

2-a 2-b

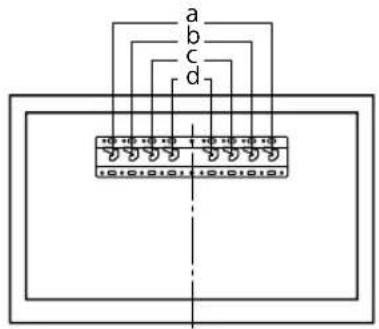

3 Consultați tabelul de mai jos privind locația de montare a adaptorului de bază. Dacă se selectează 2-b, omiteți acest pas.

Numele modelului Cârlig locație
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□	c
KD-49XG81□□
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

a b c d 10 10 10 10 1 10 10 10 10 10101011 10101010

Montați adaptorul de bază ① cu ajutorul şurubului (PSW 4x10) ② pe baza (20) ③ atunci când selectați 2-a.

4 Stabiliți pozițiile şuruburilor pentru instalarea bazei (20) Ⓐ.

Consultați specificațiile de la pagina 19. Când selectați 2-a, utilizați pozițiile găurilor de la adaptorul de bază ①.

AVERTISMENT

• Peretele pe care va fi montat televizorul trebuie să poată susține o greutate de cel puțin patru ori mai mare decât cea a televizorului (Consultați ghidul de referință al televizorului pentru a-i determina greutatea.).
• Determinați rezistența peretelui pe care urmează a fi montat televizorul. Consolidați în măsură suficientă peretele, dacă este necesar.

Instalarea bazei pe perete

• Utilizați patru sau mai multe şuruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate).
• Montați patru şuruburi la orificiile adaptorului de bază ① Cu baza (20) ④ (numai 2-a).
• Instalati baza (20) Ⓐ orizontal pe perete.

2-a I A

2-b A

Pregătirea instalării televizorului

Consultați ghidul de configurare pentru instalarea suportului.

KD-75XG80□□

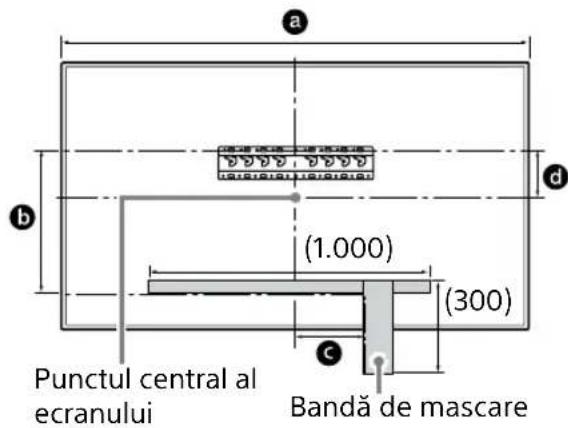

1 Marcați pe perete locul în care veți monta televizorul.

- Folosiți bandă de marcare (neinclusă) sau produse similare pentru a marca locul televizorului în apropierea bazei sau a adaptorului de bază. Consultați tabelul de mai jos.

Punctul central al ecranului (1.000) (300) Bandă de mascare

Unitate: mm

Numele modelului	Lungime pentru marcare			Dimensiunea centrală a ecranului
	a	b	c	d
KD-75XG80□□	1.686	564	150	202

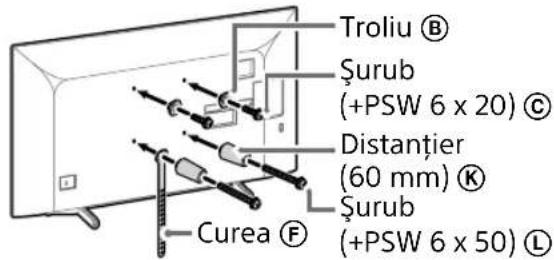

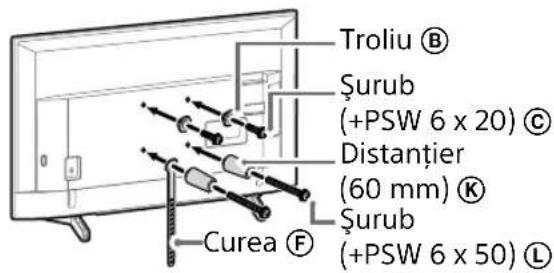

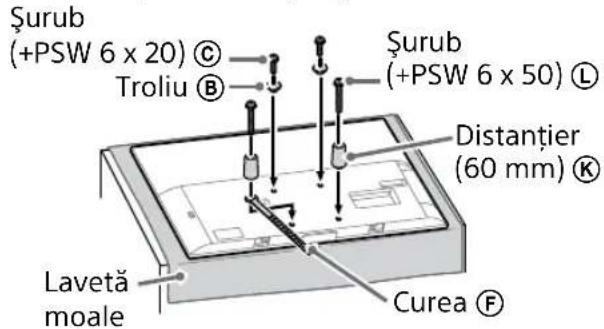

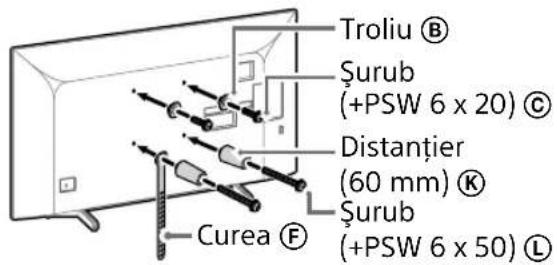

2 Montați piesele de fixare pentru dispozitivul de montare pe perete. Verificați piesele de fixare consultând „Furnizat cu SU-WL450” din „Verificarea pieselor” de la pagina 5.

Notă

• Fixati bine piesele de prindere folosind șububuri.
• Când utilizati o șurubelniță electrică, setați cuplul la aproximativ 1,5 N·m {15 kgf·cm}.
• Păstrați piesele folosite sau nefolosite într-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Troliu ® Surub (+PSW 6 x 20) © Distanțier (60 mm) ® Surub (+PSW 6 x 50) Ⓙ Curea F

Montaj pe suport subțire (2-b)

Notă

- Nu puteți utiliza unele mufe de pe partea din spate a televizorului atunci când îl instalați cu minimum de spațiu liber.

Troliu Ⓑ Distanțier (20 mm) Ⓔ Şurub Curea Ⓕ (+PSW 6 x 20) Ⓓ

3 Conectați la televizor cablul necesar sau cablurile necesare.

Conectați cablurile înainte de instalarea televizorului pe perete. Nu veți putea conecta cablurile când televizorul este instalat.

Consultați ghidul de referință furnizat cu televizorul.

Notă

• Pozarea cablurilor în perete se va efectua de către un contractor licențiat.
• Înainte de montarea pe perete, legați cablurile de conectare, pentru a nu călca pe ele.

4 Demontați suportul de masă de la televizor.

- Scoateți pe rând câte o parte laterală a suportului de masă. Țineți bine suportul de masă cu ambele mâini în timp ce persoana sau persoanele care vă ajută ridică televizorul.

- Repetați pasul anterior și scoateți cealaltă parte laterală a suportului de masă.

Notă

• Trei sau mai multe persoane sunt necesare pentru a detașa suportul de masă.
• Aveți grijă să nu utilizați forță excesivă în timp ce detașați suportul de masă din televizor, deoarece poate cauza căderea televizorului, rezultând în vătămări corporale sau deteriorarea televizorului.
• Aveți grijă atunci când manipulați suportul de masă pentru a preveni deteriorarea televizorului.
• Ridicați cu grijă televizorul, pentru că suportul de masă este desprins și se poate răsturna, provocând vătămări corporale.
• Demontați cu grijă suportul de masă de la televizor, pentru a evita căderea acestuia și deteriorarea suprafeței pe care este așezat televizorul.

KD-65XG81□□ / 65XG80□□

1 Montați piesele de fixare pentru dispozitivul de montare pe perete. Verificați piesele de fixare consultând „Furnizat cu SU-WL450” din „Verificarea pieselor” de la pagina 5.

Notă

• Fixați bine piesele de prindere folosind șububuri.
• Când utilizati o șurubelnită electrică, setați cuplul la aproximativ 1,5 N·m {15 kgf·cm}.
• Păstrați piesele folosite sau nefolosite într-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Troliu Ⓑ Surub (+PSW 6 x 20) Ⓓ Distanțier (60 mm) Ⓙ Surub (+PSW 6 x 50) ⒢ Curea ⒨

Montaj pe suport subțire (2-b)

Notă

- Nu puteți utiliza unele mufe de pe partea din spate a televizorului atunci când îl instalați cu minimum de spațiu liber.

2 Conectați la televizor cablul necesar sau cablurile necesare.

Conectați cablurile înainte de instalarea televizorului pe perete. Nu veți putea conecta cablurile când televizorul este instalat.

Consultați ghidul de referință furnizat cu televizorul.

Notă

• Pozarea cablurilor în perete se va efectua de către un contractor licențiat.
• Înainte de montarea pe perete, legați cablurile de conectare, pentru a nu călca pe ele.

3 Demontați suportul de masă de la televizor.

- Scoateți pe rând câte o parte laterală a suportului de masă. Țineți bine suportul de masă cu ambele mâini în timp ce persoana sau persoanele care vă ajută ridică televizorul.

- Repetați pasul anterior și scoateți cealaltă parte laterală a suportului de masă.

Notă

• Trei sau mai multe persoane sunt necesare pentru a detașa suportul de masă.
• Aveți grijă să nu utilizați forță excesivă în timp ce detașați suportul de masă din televizor, deoarece poate cauza căderea televizorului, rezultând în vătămări corporale sau deteriorarea televizorului.

• Aveți grijă atunci când manipulați suportul de masă pentru a preveni deteriorarea televizorului.

• Ridicați cu grijă televizorul, pentru că suportul de masă este desprins și se poate răsturna, provocând vătămări corporale.

• Demontați cu grijă suportul de masă de la televizor, pentru a evita căderea acestuia și deteriorarea suprafetei pe care este așezat televizorul.

KD-55XG81□□ / 55XG80□□

1 Montați piesele de fixare pentru dispozitivul de montare pe perete. Verificați piesele de fixare consultând „Furnizat cu SU-WL450” din „Verificarea pieselor” de la pagina 5.

Notă

• Fixati bine piesele de prindere folosind șububuri.
• Când utilizati o șurubelnită electrică, setați cuplul la aproximativ 1,5 N·m {15 kgf·cm}.
• Păstrați piesele folosite sau nefolosite într-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Troliu Ⓑ Şurub (+PSW 6 x 20) Ⓓ Distanțier (60 mm) Ⓙ Şurub (+PSW 6 x 50) Ⓘ Curea ⒲

Montaj pe suport subțire (2-b)

Notă

- Nu puteți utiliza unele mufe de pe partea din spate a televizorului atunci când îl instalați cu minimum de spațiu liber.

Troliu Ⓑ Distanțier (20 mm) Ⓔ Şurub Curea Ⓕ (+PSW 6 x 20) Ⓒ

2 Conectați la televizor cablul necesar sau cablurile necesare.

Conectați cablurile înainte de instalarea televizorului pe perete. Nu veți putea conecta cablurile când televizorul este instalat.

Consultați ghidul de referință furnizat cu televizorul.

Notă

• Pozarea cablurilor în perete se va efectua de către un contractor licențiat.
• Înainte de montarea pe perete, legați cablurile de conectare, pentru a nu călca pe ele.

3 Demontați suportul de masă de la televizor.

• Ridicați cu grijă televizorul, pentru că suportul de masă este desprins și se poate răsturna, provocând vătămări corporale.
• Demontați cu grijă suportul de masă de la televizor, pentru a evita căderea acestuia și deteriorarea suprafeței pe care este așezat televizorul.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Demontați suportul de masă de la televizor.

• Amplasați televizorul într-o locație unde ați instalat o lavetă moale, pentru a preveni deteriorarea suprafeței afișajului.
• La instalarea dispozitivului de montare pe perete, nu utilizati şuruburile demontate de la suportul de masă.

- Depozitați suportul de masă demontat și șuruburile acestuia într-o locație sigură, fără a le lăsa la îndemâna copiilor. Veți avea nevoie de acestea dacă doriți să utilizați televizorul pe o masă în viitor. Suportul de masă nu poate fi achiziționat separat.

AVERTIZARE

• Aveți grijă ca televizorul să se afle în poziție verticală înainte de pornire. Televizorul nu trebuie pornit cu panoul LCD orientat cu fața în jos, pentru a evita neuniformități ale imaginii.
• Dacă se aplică presiune sau șoc pe suprafața televizorului, televizorul se poate sparge sau deteriora.
• Amplasați televizorul cu fața în jos pe o suprafață stabilă și orizontală cu suportul de masă suspendat peste marginea suprafeței. Amplasarea feței televizorului și a bazei suportului de masă pe aceeași suprafață orizontală va crea o situație de lucru instabilă și poate deteriora televizorul.
• La detaşarea suportului de masă de la televizor, țineți bine suportul de masă cu ambele mâini.

2 Montați piesele de fixare pentru dispozitivul de montare pe perete. Verificați piesele de fixare consultând „Furnizat cu SU-WL450” din „Verificarea pieselor” de la pagina 5.

Notă

• Fixați bine piesele de prindere folosind șububuri.
• Când utilizati o şurubelnită electrică, setați cuplul la aproximativ 1,5 N·m {15 kgf·cm}.
• Păstrați piesele folosite sau nefolosite într-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Şurub (+PSW 6 x 20) © Troliu Ⓑ Şurub (+PSW 6 x 50) ₽ Distanțier (60 mm) ® Lavetă moale Curea Ⓕ

Montaj pe suport subțire (2-b)

Notă

- Nu puteți utiliza unele mufe de pe partea din spate a televizorului atunci când îl instalați cu minimum de spațiu liber.

3 Conectați la televizor cablul necesar sau cablurile necesare.

Conectați cablurile înainte de instalarea televizorului pe perete. Nu veți putea conecta cablurile când televizorul este instalat.

Consultați ghidul de referință furnizat cu televizorul.

Notă

• Pozarea cablurilor în perete se va efectua de către un contractor licențiat.
• Înainte de montarea pe perete, legați cablurile de conectare, pentru a nu călca pe ele.

Instalarea televizorului pe perete

KD-75XG80□□

1 Ridicati televizorul.

• Pentru amplasarea troliului Ⓑ pentru suspendarea bazei sau a adaptorului de bază, consultați tabelul de la pasul 3 din secțiunea „Stabilirea locației de instalare” de la pagina 7.
• Atunci când țineți televizorul, asigurăti- vă că partea din spate a acestuia atinge baza sau adaptorul de bază.

Notă

• Tineți bine televizorul cu ambele mâini și asigurați-vă că partea de jos a televizorului și cureaua (F) sunt aliniate cu banda de mascare.
• Televizorul trebuie ținut de trei persoane, iar persoana din fața televizorului trebuie să le indice celorlalti cum să regleze poziția.

- Persoanele care montează televizorul trebuie să procedeze cu mare grijă, mai ales persoana care susține televizorul de jos, deoarece televizorul poate cădea și poate cauza vătămări corporale grave sau chiar deces.

2 Montați televizorul pe bază sau pe adaptorul de bază.

• Împingeti uşor televizorul în jos și fixați troliul ⑧ montat pe spatele televizorului pe bază sau pe adaptorul de bază, având grijă să-l potriviți în găuri.
• După instalarea televizorului pe perete, verificați că troliul Ⓑ este ferm fixat pe bază sau pe adaptorul de bază.
• Luați încet mâinile de pe televizor, pentru a vă asigura că acesta nu cade.

- După montarea televizorului pe perete, îndepărtați banda de mascare sau produsele similare.

2-a B K F

- Pentru a transporta televizorul, acesta trebuie ținut de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

3 Prevenirea alunecării părții de jos a televizorului.

- Luați partea netensionată a curea Ⓕ și fixați-o ferm pe perete.

2-a 2-b F F

- Utilizați un şurub cu diametrul de 5 mm sau echivalent (nu este furnizat).

Notă

- Încercați să trageți ușor partea de jos a televizorului spre dumneavoastră, pentru a vă asigura că nu se deplasează înainte. Dacă survine o mișcare, aparatul nu este corect fixat, iar curea ® trebuie fixată ferm din nou.

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

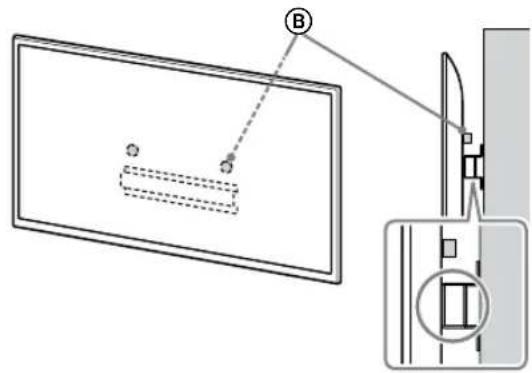

1 Ridicați televizorul.

- Pentru amplasarea troliului Ⓑ pentru suspendarea bazei sau a adaptorului de bază, consultați tabelul de la pasul 3 din secțiunea „Stabilirea locației de instalare” de la pagina 7. - Atunci când țineți televizorul, asigurați- vă că partea din spate a acestuia atinge baza sau adaptorul de bază.

- Tineți bine televizorul cu ambele mâini.

2 Montați televizorul pe bază sau pe adaptorul de bază.

- Împingeți ușor televizorul în jos și fixați troliul Ⓑ montat pe spatele televizorului pe bază sau pe adaptorul de bază, având grijă să-l potriviți în găuri. - După instalarea televizorului pe perete, verificați că troliul Ⓑ este ferm fixat pe bază sau pe adaptorul de bază. - Luați încet mâinile de pe televizor, pentru a vă asigura că acesta nu cade.

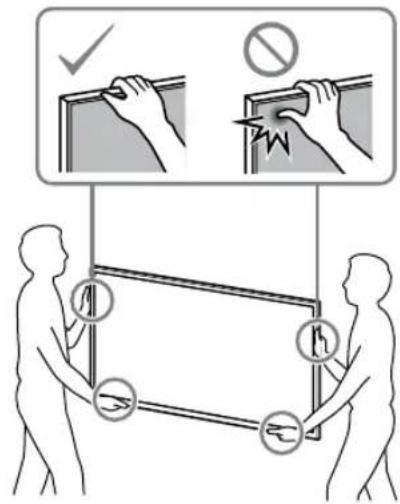

- Pentru a transporta televizorul, acesta trebuie ținut de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

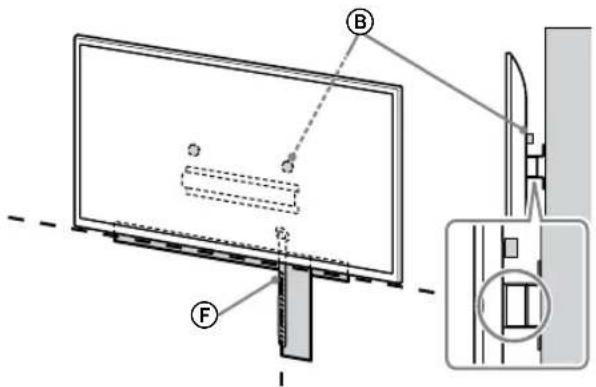

3 Prevenirea alunecării părții de jos a televizorului.

- Luați partea netensionată a curea F și fixați-o ferm pe perete.

2-a 2-b F F

- Utilizați un şurub cu diametrul de 5 mm sau echivalent (nu este furnizat).

Notă

- Încercați să trageți ușor partea de jos a televizorului spre dumneavoastră, pentru a vă asigura că nu se deplasează înainte. Dacă survine o mișcare, aparatul nu este corect fixat, iar curea F trebuie fixată ferm din nou.

Confirmarea finalizării instalării

Verificați următoarele aspecte.

• Troliul Ⓑ este suspendat ferm pe bază sau pe adaptorul de bază.
• Firul și cablul nu sunt răsucite sau ciupite/perforate.
• Curea Ⓔ este strânsă, fără porțiuni netensionate.

AVERTISMENT

- Amplasarea incorectă a cablului de alimentare în curent alternativ etc. poate cauza incendiu sau şocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificați finalizarea instalării.

Alte informații

La demontarea televizorului, parcurgeți procedura de instalare în sens invers.

- Pentru a demonta televizorul, acesta trebuie ținut de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

Specificații

f h1 h2 g e d c b a

Dimensiuni: (aprox.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (casetă 2-b)

h2 : 60 (casetă 2-a)

Greutate (numai baza): (aprox.) [kg]

0,8

Structura și specificațiile se pot modifica fără preaviz.
