INSTRUKCJA OBSŁUGI Bravia KD43XG8196 SONY

Informacje dotyczące instalacji w celu korzystania z uchwytu ściennego firmy Sony (SU-WL450)

Obsługiwane modele:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*

* Symbol „□□” w rzeczywistych nazwach modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Do Klientów

W celu zapewnienia ochrony produktu i bezpieczeństwa firma Sony zdecydowanie zaleca przeprowadzenie montażu telewizora przez dystrybutorów Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów Sony i wykonawców

Podczas montażu, okresowej konserwacji i sprawdzania tego produktu należy przestrzegać wszystkich zasad bezpieczeństwa.

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia, co dotyczy szczególnie sprawdzania nośności ściany w celu podtrzymania ciężaru telewizora. Montaż tego produktu do ściany należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom, zwracając odpowiednią uwagę na kwestie bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu.

W celu zapewnienia bezpiecznego i prawidłowego montażu należy stosować się do zaleceń przedstawionych w Instrukcji obsługi uchwytu ściennego, Przewodniku ustawień telewizora oraz do wskazówek podanych w niniejszej instrukcji.

Informacje dotyczące bezpieczeństwa

Dziękujemy za zakup tego produktu.

Do Klientów

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy zlecać montaż dystrybutorom Sony lub licencjonowanym wykonawcom i zwracać szczególną uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania, nieprawidłowego montażu albo montowania jakichkolwiek innych produktów niż wymienione. To zastrzeżenie nie ogranicza praw ustawowych klientów (jeśli takie przysługują).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Należy dokładnie przeczytać tę instrukcję i w prawidłowy sposób korzystać z produktu. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa.

Nieprawidłowe korzystanie z produktów może jednak spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W instrukcji telewizora można sprawdzić, czy uchwytu ściennego można użyć z danym telewizorem.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

• Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
• Jeśli ściana, na której montowany jest telewizor, jest niestabilna, nierówna albo nieprostopadła do podłogi, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. йsciana musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w jego instrukcji).
• Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia lub demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przewidziany do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsaj telewizorem na boki ani w góre/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana.
• Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Montaż uchwytu ściennego

Do dystrybutorów Sony

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe środki ostrożności, zwracając szczególnie uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora przez osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli tvóra kolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana i zamontować uchwyt za pomocą czterech lub więcej śrub o średnicy 8 mm (lub odpowiedników).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli tvóralokwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenia.

Śruby należy mocno wkręcać w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

Po zamontowaniu telewizora w prawidłowy sposób zamocować kable.

Zapłątanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Nie dopuszczać do zaciśnięcia przewodu zasilającego lub kabli łączących.

W przypadku zaciśnięcia przewodu zasilającego lub kabli łączących pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania na siłę może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Spis treści

Przygotowanie do montażu....5

Sprawdzenie elementów....5

Wybór miejsca montażu....6

Montaż podstawy do ściany.... 8

Przygotowanie do montażu telewizora ..... 9

KD-75XG80□□ 9

KD-65XG81□□ / 65XG80□□....10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....12

Montaż telewizora na ścianie....14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Sprawdzenie kompletności montażu......19

Pozostałe informacje ....19

Specyfikacja ....19

Montaż telewizora na ścianie

Procedura montażu różni się w zależności od modelu telewizora.

Należy użyć uchwytu ściennego SU-WL450 w celu montażu telewizora na ścianie.

Uwaga

- Jeśli do telewizora jest przymocowana podstawa, należy wcześniej odłączyć tę podstawę. Aby odłączyć podstawę od telewizora, należy zapoznać się Przewodnikiem ustawień i wykonać podane czynności w odwrotnej kolejności.

- Aby zapobiec uszkodzeniu ekranu LCD, podczas mocowania elementów uchwytu dla uchwytu ściennego lub odłączania podstawy umieścić telewizor ekranem skierowanym do dołu na płaskiej i stabilnej powierzchni pokrytej grubą i miękką szmatką.

- Wykręcone śruby przechowywać w bezpiecznym miejscu z dala od dzieci.

Przygotowanie do montażu

• W czasie instalacji należy mieć do dyspozycji Instrukcję telewizora oraz Przewodnik ustawień.
• Przygotować przed montażem śrubokręt Phillips pasujący do śrub.
• Wybrać miejsce montażu telewizora.
• Przygotować cztery lub więcej śruby o średnicy 8 mm oraz jedną śrubę o średnicy 5 mm lub odpowiedniki (niedostarczone). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.

Sprawdzenie elementów

Dostarczone z uchwytem SU-WL450

- Sprawdzić, czy wszystkie elementy zostały dostarczone.

A Podstawa (20) (1) B Kółko (2)
C PSW 6x20 (4) D PSW 4x20 z tuleją (2)
E Podkładka dystansowa (20) [IMAGE]	F Pasek (1)
G Tuleja (20) (M4) (2)	H PSW 4x20 (2)
I Adapter podstawy (2)	J PSW 4x10 (8)
K Podkładka dystansowa (60) (2)[cc3c]	L PSW 6x50 (2)
M Tuleja (M4) (2) N PSW 4x50 (2)

Wybór miejsca montażu

1 Wybrać miejsce montażu.

Upewnić się, że na ścianie jest wystarczająco dużo miejsca dla telewizora, a także że ściana jest w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora.

Zapoznać się z poniższą tabelą dotyczącą montażu telewizora na ścianie. Ciężar telewizora można sprawdzić w jego instrukcji.

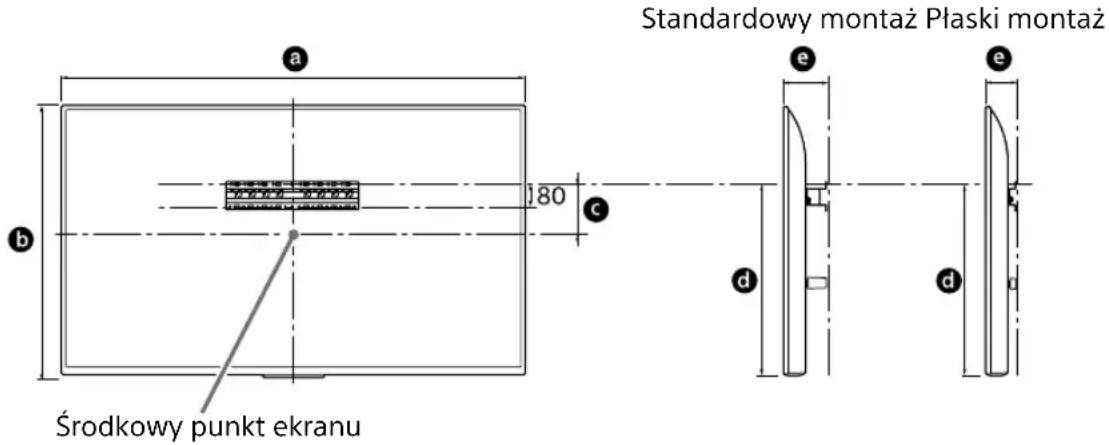

Standardowy montaż Płaski montaż Środkowy punkt ekranu

Jednostka: mm

Nazwa modelu	Wymiary monitora		Wymiarśrodkowyekranu	Długość dla montażu
	a	b	c	d	e
					Standardowymontaż	Płaskimontaż
KD-75XG80□□	1 686 970 202 690 142 100
KD-65XG81□□	1 463 845 173 597 142 100
KD-65XG80□□	1 463 845 173 597 142 100
KD-55XG81□□	1 241 721 95 460 141 100
KD-55XG80□□	1 241 721 95 460 141 100
KD-49XG81□□	1 101	645	-15*	314	119	78
KD-49XG80□□	1 101	645	-15*	314	119	78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

* Położenie uchwytu znajduje się poniżej środkowego punktu ekranu.

Uwaga

• Wartości podane w tabeli mogą się różnic minimalnie w zależności od instalacji.
• Po zamontowaniu telewizora na ścianie jego górna część jest lekko przechylona do przodu.

Zapewnić odpowiedni odstęp pomiędzy telewizorem a sufitem i wystającymi elementami, jak pokazano poniżej.

Jednostka: mm

300100 100 100

- Aby zapewnić prawidłową wentylację i zapobiec gromadzeniu się kurzu lub brudu:

— Nie umieszczac telewizora płasko ani nie montować spodem do tyłu, ekranem do ściany lub z boku.

— Nie umieszczać telewizora na półce, dywanie, łożku lub w szafce.

— Nie zakrywać telewizora tkaninami, takimi jak zasłony, ani innymi przedmiotami, takimi jak gazety.

— Nie montować telewizora w poniższy sposób.

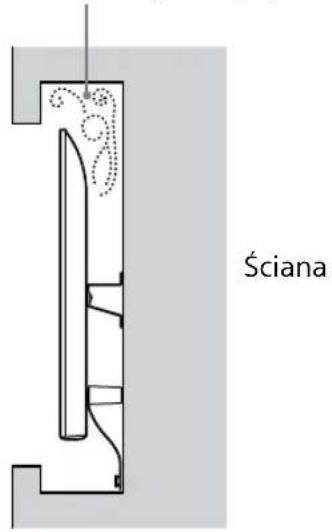

Zablokowana cyrkulacja powietrza.

Ściana

Uwaga

- Jeśli kable mają być prowadzone w ścianie, wykonać otwór na kable w ścianie przed rozpoczęciem montażu.

Aby zapobiec zaciśnięciu kabli, otwór w ścianie powinien zostać wykonany poza zewnętrznym obwodem podstawy (20) Ⓔ, adapter podstawy ① i podkładki dystansowej (20) Ⓔ, podkładki dystansowej (60) Ⓔ.

2 Wybierz sposób montażu na ścianie. Odległość tylnej części telewizora do ściany można wybrać, jak pokazano poniżej.

2-a Standardowy montaż

2-b Płaski montaż

Patrz tabela w kroku 1.

OSTRZEŻENIE

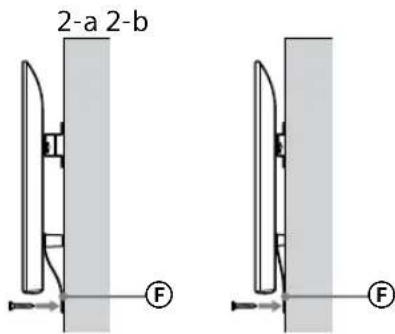

- Gdy wybrany zostanie wariant 2-b, dostęp do panelu tylnego będzie ograniczony.

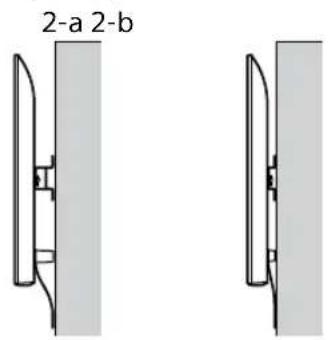

2-a 2-b

3 Zapoznaj się z poniższą tabelą w celu sprawdzenia położenia montażu adaptera podstawy. W przypadku wybrania wariantu 2-b należy pominąć ten krok.

Nazwa modelu Położenie haka
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□	c
KD-49XG81□□
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

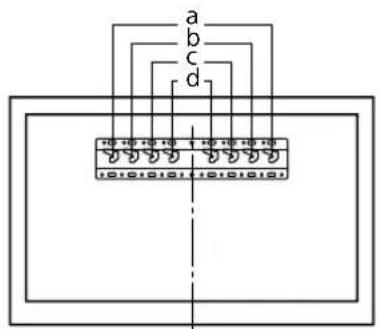

a b c d 10 10 10 10 10 10 10 10 10 10101010 10101010

Zamocuj adapter podstawy ① za pomocą śruby (PSW 4x10) ② do podstawy (20) Ⓐ w przypadku wybrania wariantu 2-a.

4 Określić położenia śrub do montażu podstawy (20) Ⓐ.

Patrz specyfikacja na stronie 19. W przypadku wybrania wariantu 2-a należy użyć pozycji otworów dla adaptera podstawy ①.

OSTRZEŻENIE

• Ściana, na której ma zostać zamontowany telewizor, musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora (Ciężar telewizora jest podany w jego instrukcji.).
• Określić nośność ściany, na której ma zostać zamontowany telewizor. W razie potrzeby odpowiednio wzmocnić ścianę.

Montaż podstawy do ściany

• Użyć czterech lub więcej śrub o średnicy 8 mm lub odpowiedników (niedostarczone).
• Wkręć cztery śruby w otwory adaptera podstawy ① z podstawą (20) Ⓐ (tylko 2-a).
• Zamontować podstawę (20) Ⓐ poziomo na ścianie.

2-a I A

2-b A

Przygotowanie do montażu telewizora

Informacje na temat montażu na podstawie podano w Przewodniku ustawień.

KD-75XG80□□

1 Zaznacz miejsce montażu na ścianie.

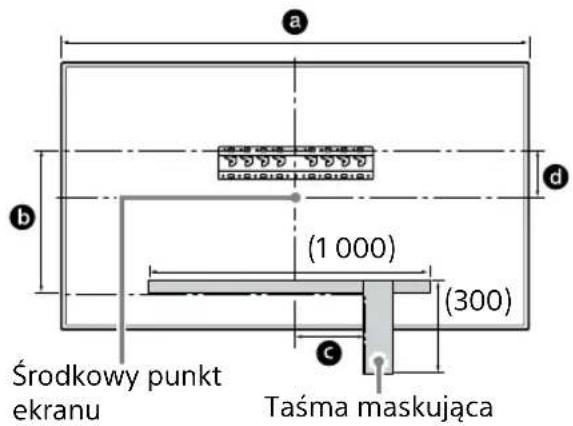

- Użyj taśmy maskującej lub podobnego rozwiązania (brak w zestawie), aby oznaczyć położenie telewizora w pobliżu podstawy lub adaptera podstawy. Użyj poniższej tabeli.

Środkowy punkt ekranu Taśma maskująca (1 000) (300) a b d c

Jednostka: mm

Nazwa modelu	Długość dla oznaczenia			Wymiar środkowy ekranu
	a	b	c	d

KD-75XG80□□ 1 686 564 150 202

2 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachować instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

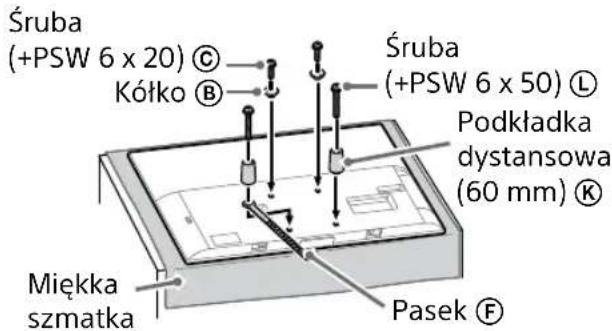

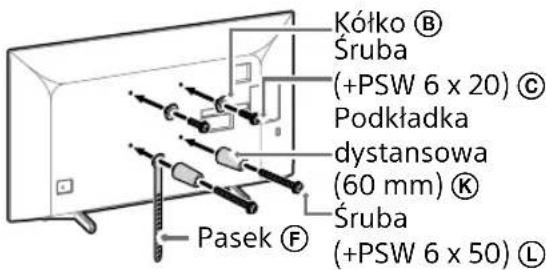

Kółko Ⓑ Śruba (+PSW 6 x 20) Ⓔ Podkładka dystansowa (60 mm) Ⓔ Śruba (+PSW 6 x 50) ⒣ Pasek Ⓕ

Płaski montaż (2-b)

Uwaga

- W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

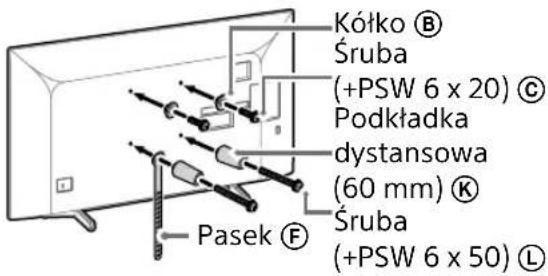

Kółko Ⓑ Podkładka dystansowa (20 mm) Ⓔ Śruba — Pasek Ⓕ (+PSW 6 x 20) Ⓒ

3 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe.

Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

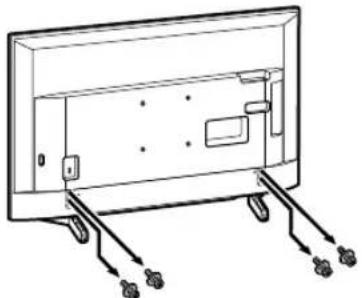

4 Odkreć podstawę od telewizora.

- Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

- Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

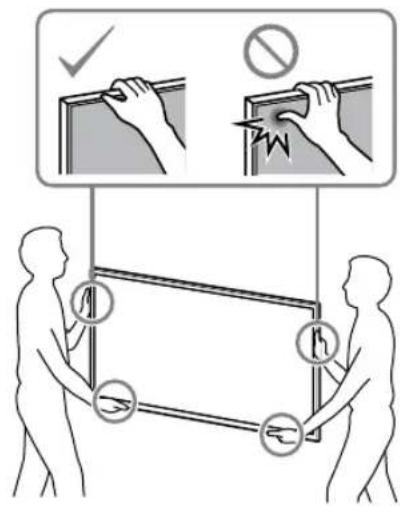

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia.
• Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-65XG81□□ / 65XG80□□

1 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachować instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

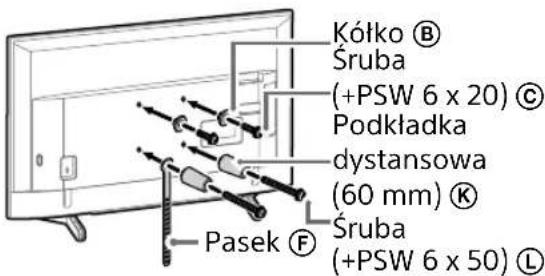

Kółko ® Śruba (+PSW 6 x 20) © Podkładka dystansowa (60 mm) ® Śruba (+PSW 6 x 50) Ⓗ Pasek ®

Płaski montaż (2-b)

Uwaga

- W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

Kółko Ⓑ Podkładka dystansowa (20 mm) Ⓔ Śruba —Pasek Ⓕ (+PSW 6 x 20) ©

2 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

3 Odkręć podstawę od telewizora.

- Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

- Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia.

- Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-55XG81□□ / 55XG80□□

1 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachować instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Kółko ® Śruba (+PSW 6 x 20) © Podkładka dystansowa (60 mm) ® Śruba (+PSW 6 x 50) Ⓗ Pasek ®

Płaski montaż (2-b)

Uwaga

- W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

Kółko Ⓑ Podkładka dystansowa (20 mm) Ⓔ Śruba Pasek Ⓕ (+PSW 6 x 20) Ⓒ

2 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

3 Odkręć podstawę od telewizora.

• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia.
• Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Odkreć podstawę od telewizora.

• Aby nie uszkodzić powierzchni ekranu, należy umieścić telewizor na miękkiej tkaninie.
• Podczas instalacji uchwytu ściennego nie należy używać śrub wykręconych z podstawy.
• Odłączoną podstawę i śruby należy przechowywać w bezpiecznym miejscu z dala od dzieci. Będą one konieczne w celu przyszłego użycia telewizora na stoliku. Podstawy nie można kupić oddzielnie.

OSTRZEŻENIE

• Przed włączeniem telewizora upewnij się, że znajduje się on w pozycji pionowej. Aby uniknąć problemów z nierównomierną jednorodnością obrazu, nie należy włącaźć telewizora, kiedy panel LCD jest umieszczony ekranem w dół.
• Jeśli powierzchnia telewizora zostanie narażona na nacisk lub wstrząsy, telewizor może pęknąć lub ulec uszkodzeniu.
• Umieść telewizor ekranem w dół na płaskiej i stabilnej powierzchni tak, aby podstawa wystawała poza krawędź powierzchni. Jeśli przednia część telewizora i baza podstawy znajdą się na tej samej płaskiej powierzchni, może to być przyczyną braku stabilności i spowodować uszkodzenie telewizora.
• Podczas odłączania podstawy od telewizora należy mocno przytrzymać podstawę dwiema rękami.

2 Przymocuj elementy uchwytu dla uchwytu ściennego.

Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachować instrukcję do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Śruba (+PSW 6 x 20) © Kółko Ⓑ Śruba (+PSW 6 x 50) Ⓛ Podkładka dystansowa (60 mm) ® Miękka szmatka Pasek Ⓕ

Płaski montaż (2-b)

Uwaga

- W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

Śruba (+PSW 6 x 20) © Kółko Ⓑ Śruba (+PSW 6 x 20) © Podkładka dystansowa (20 mm) Ⓔ Miękka szmatka Pasek ⒨

3 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe.

Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu ich.

Montaż telewizora na ścianie

KD-75XG80□□

1 Unieś telewizor.

• Lokalizację kółek Ⓑ do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór miejsca montażu”, krok 3. na stronie 7.
• Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przejściówki podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor za pomocą obu rąk. Pamiętaj, aby pozycja paska Ⓕ i spodu telewizora zgadzała się z oznaczeniami taśmy maskującej.
• Przenieście odbiornik w trzy osoby. Ta, która jest z przodu telewizora powinna kierować pozostałymi, tak aby ustalić właściwą pozycję urządzenia.

- Zachowaj najwyższą ostrożność podczas montażu telewizora na ścianie. Zwłaszcza osoba podpierająca urządzenie od dołu musi uważać, aby telewizor nie upadł, co może spowodować poważne obrażenia ciała, a nawet doprowadzić do śmierci.

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś go na kółkach Ⓑ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiemarękami i delikatnie zawiesić kółka Ⓑ zamocowane do tylnej części telewizorana podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

- Po zamontowaniu odbiornika na ścianie, zdejmij ze ściany taśmę maskującą i pozostałe oznaczenia.

2-a B K F

2-b B E F

OSTRZEŻENIE

- Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

- Naciągnąć pasek Ⓔ i zamocować go mocno do ściany.

2-a 2-b F F

- Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

- Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

KD-65XG81□□ /
65XG80□□ / 55XG81□□ /
55XG80□□ / 49XG81□□ /
49XG80□□ / 43XG81□□ /
43XG80□□

1 Unieś telewizor.

- Lokalizację kółek Ⓑ do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór miejsca montażu”, krok 3. na stronie 7. - Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przejściówki podczas unoszenia urządzenia.

- Trzymaj mocno telewizor za pomocą obu rąk.

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś go na kółkach Ⓑ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiemarękami i delikatnie zawiesić kółka Ⓑ zamocowane do tylnej części telewizorana podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

- Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

- Naciągnąć pasek Ⓔ i zamocować go mocno do ściany.

2-a 2-b F F

- Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

- Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

Sprawdzenie kompletności montażu

Sprawdzić następujące pozycje.

• Czy kółka Ⓑ są pewnie osadzone w podstawie lub adapterze podstawy.
• Czy przewód i kable nie są skręcone ani zaciśnięte.
  • Czy pasek Ⓕ nie jest luźny.

OSTRZEŻENIE

- Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostałe informacje

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

- Do demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Specyfikacja

f h1 h2 g e d c b a

Wymiary: (ok.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (przypadek 2-b)

h2 : 60 (przypadek 2-a)

Cieżar (tylko podstawa): (ok.) [kg]

0,8

Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia.

Tiekiama kartu su SU-WL450

Žr. kartu su televizoriumi tiekiamą

Nuorodinį vadovą.

Pastaba
