| Тип продукт | Аспиратор |
| Марка | EICO |
| Модел | TRIBE P |
| Употреба | Домашна, изсмукване на дим и готварски пари |
| Електрическо захранване | 220-240 V (според табелката с данни) |
| Брой скорости | 4 скорости (включително интензивна с таймер за 5 мин) |
| Осветление | Халогенна 12 V, 20 W макс, тип G4 |
| Мазнинен филтър | Метален, миещ се (месечно или при сигнал за насищане) |
| Въгленов филтър (рециркулация) | Миещ се или не миещ се според модела; смяна максимум на 4 месеца |
| Режим на отвеждане | Версия с външно отвеждане или вътрешна рециркулация |
| Минимално разстояние за монтаж | 50 см за електрическа печка, 65 см за газова или смесена |
| Индикатор за насищане на филтрите | Цифров дисплей: 1 мигащ за мазнини (40ч), 2 за въглен (160ч) |
| Температурна аларма | Температурен детектор: активира скорост 3, ако зоната на дисплея е твърде гореща, показва мигащо "t" |
| Таймер | Интензивната скорост автоматично се намалява след 5 мин |
| Поддръжка на мазнинен филтър | Ръчно почистване или съдомиялна (кратък цикъл, ниска температура) веднъж месечно |
| Поддръжка на миещ се въгленов филтър | Измиване с гореща вода или съдомиялна 65°C; сушене във фурна 10 мин на 100°C; смяна на уплътнението на всеки 3 години |
| Смяна на крушка | Изключете уреда, използвайте плоска отвертка за отваряне, сменете с халогенна 12V 20W G4, без да докосвате с ръце |
| Безопасност | Изключвайте преди поддръжка; не използвайте без филтър; избягвайте пламъци; осигурете достатъчна вентилация при газ |
| Съответствие със стандарти | EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233 (безопасност); EN/IEC 61591 (производителност); EMC EN 55014 |
| Рециклиране | Съгласно ДЕЕО (Директива 2002/96/ЕО) - да не се изхвърля с битови отпадъци |
Често задавани въпроси - TRIBE P EICO
Въпроси на потребители за TRIBE P EICO
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Абсорбатор в PDF формат безплатно! Намерете ръководството си TRIBE P - EICO и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. TRIBE P на марката EICO.

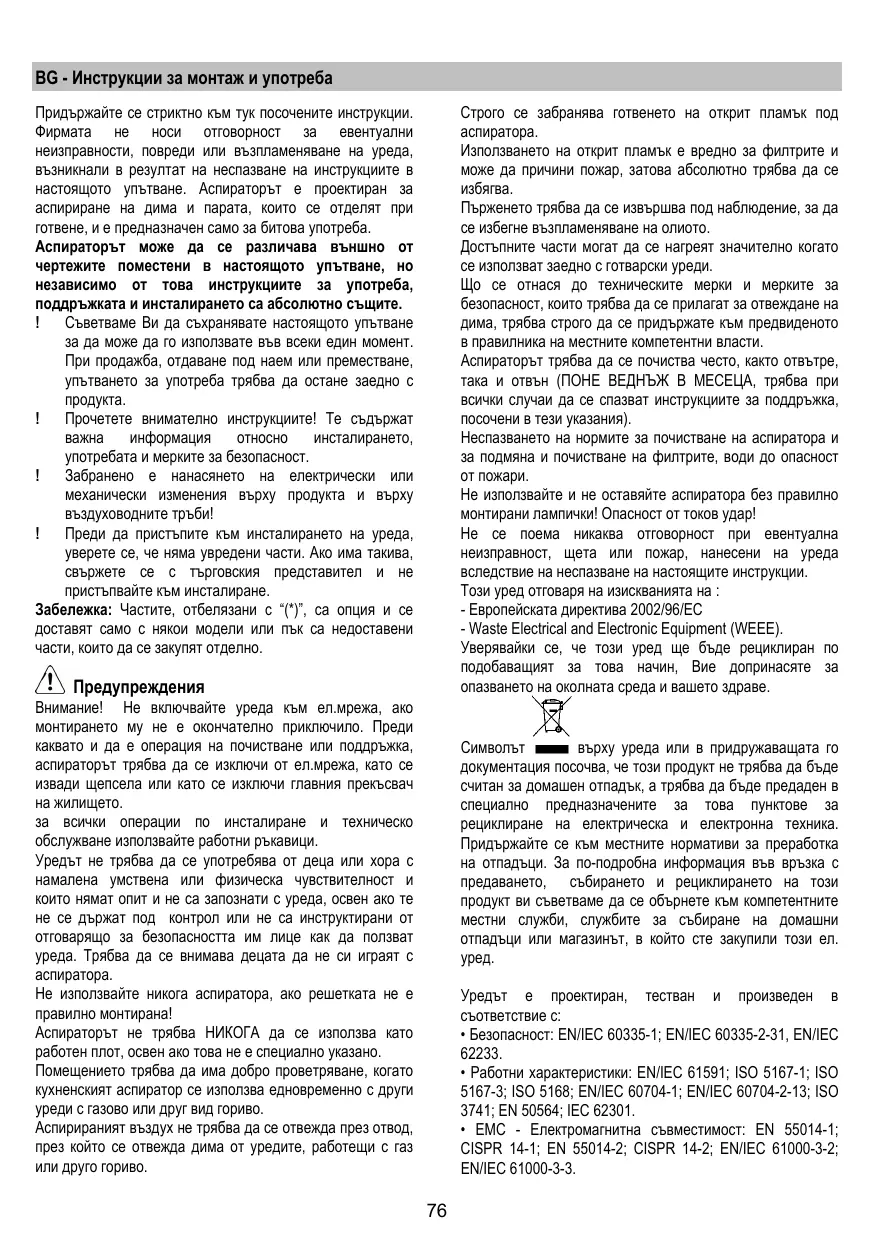

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TRIBE P EICO
Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'apparil et dus à la non observation des instructions de la présente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.
Note: les pieces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.
Attention
Attention! Ne pas raccarder l'appareil au circuit electrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hote du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans experience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelques chose sauf si cela est expressément indiqué.
Quand la hotte est utilisé en même temps que d'autres apparéils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentés sous la hotte.
L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
Les pieces accessibles peuvent se rechauffer de façon importante quand elles sont utilisées avec des apparciels pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter neanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut eneldom cas etre traité comme dechet menager. Il doit par consequent etre remis a un centre de collecte des dechets chargedu recyclage des équipements electriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil concu, testé et fabriqué conformément aux normes suivantes :
- Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2-31, EN/CEI 62233.
-
Performances: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; ISO 3741; EN 50564; CEI 62301.
-
CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental: Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en presence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utilisier un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
ATTENTION! Ne pas installer les vis et les éléments de fixation conformément à ces instructions peut entrainer des risques électriques.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.
Version évacuation extérieure
Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon à convoyer plus facilement l'air vers l'extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent etre en nombre minime (angle maxi du coude: 90^
! Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus lisse possible sur sa partie interne.
Le matériel du tuyau doit être aux normes.
Version recyclage
Il convient d'utiliser un filtre à charbon actif, disponible auprès de-vous revendeur habitual.
L'air aspiré sera dégraissé et désodorisé avant d'être refouédans la pierce à travers la grille supérieure.
Les modeles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent etre connectes a une unite periphérique d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité periphérique d'aspiration.
Installation
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus bajo de la hote de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtres.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchement electrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.
La hotte est pourvue d'un cable d'alimentation spécial; en cas de détiérioration du cable, en demander un neuf au service d'assistance technique.
Montage
Avant de commencer l'installation:
- Vérifier que le produit acheté soit de dimensions ajustées pour la zone d'installation可以选择.
- Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si I'on veut utiliser la hotte en version recyclage.
- Vérifiez qu'à l'intérieur de la hotte il n'y est pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis (), garanties () etc., dans ce cas, enlevez-les et conservez-les.
- Protégger la cusinière et la hotte contre d'éventuels débris et dégâtés en utilisant une toile de protection. Préférer une surface plane pour l'assemblage. Couvrir cette surface d'une protection et placer tous les éléments de la hotte et de la cheminée dessus.
- Préparez le branchement électric et veillez qu'à proximé de la zone d'installation de la hotte (dans une zone également accessible avec la hotte deja montée), il
y ait une prise electrique et qu'il soit possible de se racorder à un dispositif d'évacuation de fumées vers l'extérieur (uniquement Version Evacuation).
Effectuer tous les travaux de maconnerie nécessaires (par exemple: installation d'une prise électrique et/ou trou pour le passage des tubes d'évacuation).
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
- ON/OFF Lumieres
- ON/OFF Moteur
En appuyant sur la touche "2", le moteur passse à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, la hotte passe en OFF.
- Diminution vitesse
En appuyant sur la touche "3", on obtient une diminution de la vitesse, de la vitesse 4 (intensive) à la vitesse 1.
- Augmentation vitesse
En appuyant sur la touche "4" avec la hotte en OFF, la hotte passée à la vitesse 1.
En appuyant sur la touche durant le fonctionnement, on obtient l'augmentation de la vitesse, de la vitesse 1 à vitesse 4 (intensive).
La vitesse intensive est temporisée. La temporisation standard est de 5^ , à la fin de laquelle la hotte se positionne à la vitesse 2. Pour désactiver la fonction avant la fin de la durée, appuyer sur la touche “3”, la hotte se positionnerà à la vitesse 3, en appuyant sur la touche “2”, la hotte s’eteindra.
A chaque vitesse correspond un signal sur le display:
OFF: Aucun signal
Vitesse 1:1
Vitesse 2:2
Vitesse 3:3
Vitesse 4: 4 clignotant
- Display
Le signal filtré anti-graisse s'active après 40 heures d'utilisation et est indiqué sur le display avec le numéro 1 clignotant.
Quand ce signal apparait, le filtré anti-graisse installé doit être lavé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtré anti-graisse, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en ON.
Signal fibre charbon (uniquement pour version filtrante)
Le signal filtré charbon s'active après 160 heures d'utilisation et est indiqué sur le display avec le numéro 2 clignotant.
Quand ce signal apparait, le filtré au charbon installé doit être remplaça.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtré au charbon, appuyer sur la touche "2" pendant plus de 3", jusqu'à la coupure du signal.
L'élimination du signal est possible avec la hotte en ON
Dans le cas de signal simultané des deux filtres, les numéros 1 et 2 clignoteront alternatively sur le display.
Le reset se fait en effectuant 2 fois la procédure désrite plus haut.
La première fois, pour le reset du signal du filtré anti-graisse, la deuxième pour le reset du filtré au charbon.
En modalité standard, le signal filtré au charbon n'est pas actif.
Dans le cas où l'on utilise la hotte en version filtrante, il faut habiliter le signal filtré au charbon.
Activation signal filtré au charbon:
Placer la hotte sur OFF et maintainir enforcées en même temps les touches "2" et "3" pendant 3".
Les nombres 1 et 2 clignoteront alternatively pendant 2^
Désactivation signal filtré au charbon:
Placer la hotte sur OFF et maintainir enconcees en même temps les touches "2" et "3" pendant 3".
Le numero 1 clignotera pendant 2^
Alarme Température
La hotte est équipée d'un détector de température qui active le moteur à la vitesse 3 au cas où la température dans la zone display est trop élevé.
La condition d'alarme est indiquée par le display avec la lettre t clignotante.
Cette condition perdure jusqu'à ce la température ne descendue sous le seuil d'alarme.
On peut sortir de cette modalité en appuyant sur la touche "2", "3" ou "4".
Toutes les 30", le détector vérifie la température ambiente de la zone display.
Affichages Display
| Affichage | Etat |
| 1 | Vitesse 1 |
| 2 | Vitesse 2 |
| 3 | Vitesse 3 |
| 4 | Vitesse 4 (intensive) |
| 5 | Entretien filtré Anti-Graisse |
| 6 | Entretien filtré au Charbon |
| 7 | Entretien filtré Anti-Graisse et filtré au Charbon |
| 8 | Alarmé Température |
Entretien
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAISE). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédement mentionnées.
Filtre anti-gras
Fig. 26-31
Il retient les particules deGRAisse issues de la cuisson.
Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessite) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtré anti-graisse métallique au lave-vaisse
peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées. Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage) - Fig. 28
Retient les odeurs désagreables de cuisson.
Le filtré à charbon actif peut être un de ces types:
Filtre à charbon actif lavable.
Filtre à charbon actif NON lavable.
Filtre à charbon actif lavable
Le filtré à charbon peut être nettoyé tous les deux mois avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65^ (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abímer le filtre, ensuite enlever le coussinet posé à l'intérieur du chassin en plastique et leMETRE dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîme.
Filtre à charbon actif NON lavable
La saturation du charbon actif se constate après un employé plus ou mois long, selon la fréquence d'utilisation et la réguliteré du nettoyage du filtré à-graisses. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Montage
Accrocher le filtré au charbon actif d'abord à l'arrière de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.
Démontage
Enlever le filtré au charbon actif en tournant de 90^ les pommeaux qui le fixent à la hotte.
Remplacement des lampes
Fig. 32
Débrancher l'appareil du réseau électriche
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.
- sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
- Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogenes 12V-20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
- Refermer le plafonnier (fixation par encliquetage).
Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-venture.
HaHT no oupei Mmra 1 n 2 Ha npotjKeHn 2".
OTKJIIOUeHne CnHaJIN3aUNy rOJIbHOrO fNJIbTpA:
BkIIOuHTb BbITJxKBy OFF n DePkaTb 3"OJHOBpeMeHNO HaxKaTbIMN KHOJIKN "2" n "3".
Lcnpa 16ydt Mrratb Ha npotraeHn 2".
AbarinHbI CnHaJI yBeJIuYeHne Tempeatypbl
gai aieyaiiaaie (cile) 1j j
sill Ja 0 g i j 0i j u 0j 0j 0j 0j 0j
j j 1
baill jia
:Jaeun
aai jgi gaii biia i ci jiai jaii aiie aiie
- 1.1.1.1.1.1.1.1.1.1.1.1.1.
biilai gji
