РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWS 85/180 Industrial BOSCH

Оригинална инструкция

Оригинално упатство за работа

Оригинално упутство за рад

Оригинална упутства

Оригиналне упутe за рад

Оригинално упутство за употребу

Оригинална инструкция

Оригинална инструкция

Оригинално ръководство за експлоатация

Оригинално ръководство за експлоатация

Оригинално ръководство за експлоатация

Оригинално ръководство за експлоатация

Български ...... Страница 287

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖДЕНИЕ

Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента.

Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента.

Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти. Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари. Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

Щепселът на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачане на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания. Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. ▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. ▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми. ▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръже косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. ▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове. Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.

инструмент в зададения от производителя диапазон на натоварване.

▶ Не използвайте електроинструмент, чийто пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран. ▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни. ▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. ▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко. ▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки. ▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Указания за безопасна работа с ъглошлайфи

Общи предупреждения за безопасност при шкурене или полиране:

Важи за 0 602 324 40.

▶ Този електроинструмент е замислен да функционира като инструмент за шкурене или за полиране. Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. ▶ Дейности като шлайфане, изчеткване с тел, изрязване на отвори или рязане не се препоръчва да се извършват с този електроинструмент. Дейности, за които електроинструментът не е предназначен, могат да повишат опасността и да предизвикат наранявания.

Общи указания за безопасност при шлифоване, изчеткване с тел или рязане:

Важи за 0 602 324 44., 0 602 324 434, 0 602 329 5., 0 602 331 5., 0 602 332 5., 0 602 334 5..

▶ Този електроинструмент е замислен да функционира като шлайфмашина, инструмент за шкурене, телена четка, инструмент за изрязване на отвори или инструмент за рязане. Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. ▶ Дейности като шкурене, изчеткване с тел, полиране или изрязване на отвори не се препоръчва да се извършват с този електроинструмент. Дейности, за които електроинструментът не е предназначен, могат да повишат опасността и да предизвикат наранявания.

Общи указания за безопасност при шлифоване, шкурене, изчеткване с тел, полиране или рязане:

Важи за всички типове

▶ Не променяйте този електроинструмент за работа по начин, който не е специално проектиран и посочен от производителя на инструмента. Такава промяна може да доведе до загуба на контрол и да причини сериозно персонално нараняване. ▶ Не използвайте работни инструменти и допълнителни приспособления, които не са специално проектирани и утвърдени за ползване от производителя на електроинструмента. Фактът, че дадено приспособление може да бъде монтирано на електроинструмента, не гарантира, че работата с него е безопасна. ▶ Скоростта на въртене на работния инструмент трябва да е най-малкото равна на максималната скорост на въртене на електроинструмента. Работни инструменти, които се въртят по-бързо от предвиденото, могат да се разрушат и да се разлетят на парчета. ▶ Външният диаметър и дебелината на работния инструмент трябва да бъдат в границите, за които елект-

роинструментът е проектиран. Работни инструменти с неподходящи размери не могат да бъдат осигурени и контролирани правилно.

▶ Размерите на присъединителните елементи на аксесоара трябва да отговарят на размерите на присъединителните елементи на електроинструмента. Работни инструменти, които не пасват на присъединителните елементи на електроинструмента, имат биене, вибрират силно и могат да предизвикат загуба на контрол над електроинструмента. Не използвайте повредени работни инструменти. Винаги преди ползване проверявайте работния инструмент, напр. абразивни дискове за отчупвания и пукнатини, подложка за пукнатини или износване, телени четки за разхлабени или счупени телчета. Ако електроинструментът или работният инструмент бъдат изпуснати, ги проверявайте за повреда или ползвайте други. След като сте проверили и монтирали работния инструмент, оставете електроинструмента да работи в продължение на една минута с максимална скорост на въртене, като държите себе си и намиращи се наблизо лица извън равнината на въртене на работния инструмент. Повредени работни инструменти се чупят най-често през този пробен период. Работете с лични предпазни средства. В зависимост от конкретните условия използвайте цяла маска за лице, защита на очите или предпазни очила. Ако е необходимо, работете с противопрахова маска, шумозаглушители (антифони), ръкавици и работна престилка, която е в състояние да спре отхвърчащи малки абразивни парченца. Очите трябва да са предпазени от дребни парченца, които могат да отхвърчат по време на различни приложения. Противопраховата или дихателната маска трябва да могат да филтрират възникващия от конкретното приложение прах. Ако продължително време сте изложени на въздействието на силен шум, можете да претърпите частична загуба на слух. Дръжте намиращи се наблизо лица на безопасно разстояние от работната зона. Всеки, който се намира в работната зона, трябва да носи лични предпазни средства. Парченца от обработвания детайл или работния инструмент могат да отхвърчат с голяма скорост и да причинят наранявания и извън непосредствената зона на работа. Когато изпълнявате операция, при която съществува опасност режещият инструмент да може да засегне скрити под повърхността проводници под напрежение или захранващия кабел, допирайте режещия аксесоар само до изолираните повърхности на ръкохватките. При контакт на режещия аксесоар с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар. Дръжте захранващия кабел на безопасно разстояние от въртящи се елементи. Ако загубите контрол

над електроинструмента, кабелът може да бъде разрязан или да бъде увлечен и ръката Ви може да бъде наранена от въртящия се работен инструмент.

▶ Никога не оставяйте електроинструмента, преди въртенето да е спряло напълно. Въртящият се работен инструмент може да допре повърхността и да ускори неконтролирано електроинструмента. ▶ Не включвайте електроинструмента, докато го носите, обърнат към Вас. Случаен допир до въртящия се работен инструмент може да увлече дрехите Ви и работният инструмент да Ви нарани. ▶ Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електродвигателя засмуква прах, а отлагането на метален прах по вътрешността на корпуса може да предизвика опасност от токов удар. ▶ Не работете с електроинструмента в близост до леснозапалими материали. Искри могат да възпламенят тези материали. ▶ Не използвайте работни инструменти и приспособления, които изискват течно охлаждане. Ползването на вода или друг течен реагент може да предизвика късо съединение или токов удар.

Откат и свързани предупреждения:

Откат е внезапна реакция вследствие на блокиране или заклинване на въртящия се абразивен диск, подложен диск, телена четка или друг работен инструмент. Заклинването или блокирането предизвиква внезапно спиране на въртящия се работен инструмент, което от своя страна предизвиква неконтролирано рязко ускоряване на електроинструмента в посока, обратна на въртенето на работния инструмент в точката на блокиране.

Ако например абразивен диск се заклини или блокира в детайла, частта от ръба на диска, която се врязва в детайла, може да се вреже рязко в повърхността, вследствие на което дискът да отскочи силно. Дискът се ускорява към работещия с електроинструмента или в обратна посока в зависимост от това в каква посока е движението му в точката на заклинване. В такива случаи абразивните дискове могат и да се счупят.

Откатът възниква като следствие от неправилно или погрешно ползване на електроинструмента и може да бъде избегнат чрез подходящи предпазни мерки, както е описано по-долу.

Дръжте електроинструмента винаги здраво с две ръце и поддържайте позиция на тялото и на ръцете си, при която ще можете ефективно да противостоите на евентуално възникнал откат. Винаги ползвайте спомагателната ръкохватка, ако има такава, за да можете в максимална степен да овладеете отката или реакционния момент при включване. Ако бъдат взети подходящи предпазни мерки, работещият с електроинструмента може да противостои на реакционния момент или на откат. ▶ Никога не дръжте ръцете си в близост до въртящия се работен инструмент. При откат работният инструмент може да Ви нарани.

▶ Не дръжте тялото си в зона, в която електроинструментът ще бъде изхвърлен при евентуален откат. Откатът ще ускори електроинструмента в посока, обратна на движението на работния инструмент в точката на блокиране. ▶ Бъдете изключително внимателни, когато работите в ъгли, по остри ръбове и др.п. Избягвайте рязкото врязване на диска. Ъглите, острите ръбове или рязкото врязване са предпоставка за заклинване на работния инструмент и загуба на контрол или откат. ▶ Не монтирайте циркулярни дискове, дискове за дървесни материали, сегментни диамантени дискове с периферна междина по-голяма от 10 mm и дискове с режещи зъби. Такива инструменти предизвикват често откат и загуба на контрол.

Предупреждения за безопасност, специфични за дейности по шлифоване и рязане:

▶ Използвайте само дискове, посочени за Вашия електроинструмент, и предпазни прегради, проектирани за съответните дискове. Дискове, за които електроинструментът не е предназначен, не могат да бъдат обезопасени адекватно и са опасни. Работната повърхност на ексцентриков абразивен диск трябва да е скрита в предпазния накрайник. Неправилно монтиран диск, който се подава извън предпазния накрайник, не може да бъде обезопасен адекватно. ▶ Преградата трябва да бъде захваната здраво към електроинструмента и да е в позиция, осигуряваща максимална безопасност, така че възможно най-малка част от диска да е свободна към оператора. Преградата предпазва оператора от откъртващи се парченца от диска, допир до диска по невнимание и от искрите, които могат да изгорят дрехите. ▶ Дисковете трябва да се ползват само за целите, за които са предназначени. Например: не шлифовайте с диск за рязане. Абразивните дискове за рязане са предназначени за отнемане на материал с ръба на диска, странично натоварване може да ги счупи. ▶ Винаги използвайте изправни фланци, които са с подходящи форма и размери за избрания диск. Подходящите фланци укрепват диска и така намаляват опасността от счупването му. Фланците за дискове за рязане може да са различни от фланците за дискове за шлифоване. ▶ Не използвайте износени дискове от по-големи ъглошлайфи. Дисковете, предназначени за по-големи електроинструменти, не са подходящи за по-високите скорости на въртене на малките електроинструменти и могат да се разрушат. Когато използвате дискове за двойна цел, използвайте правилната преграда за извършваното приложение. Ако не се използва правилната преграда, може да не се осигури желаното ниво на предпазване, което може да доведе до сериозно нараняване.

Допълнителни указания за безопасност, специфични за рязане:

▶ Избягвайте блокиране на режещия диск или твърде силно притискане. Не изпълнявайте прекалено дълбоки срезове. Претоварването на режещия диск увеличава склонността му към измятане или блокиране и с това опасността от откат или счупване на абразивния диск. ▶ Не дръжте тялото си пред или зад въртящия се диск. Ако премествате режещия диск от Вас навън, в случай на откат електроинструментът с въртящия се диск може да отскочи непосредствено към Вас. ▶ Ако режещият диск се заклини или когато прекъсвате работа, изключете електроинструмента и го задръжте, докато дискът спре да се върти напълно. Никога не опитвайте да извадите въртящия се по инерция диск от среза, в противен случай може да възникне откат. Определете и отстранете причината за заклинването. ▶ Не включвайте електроинструмента, ако той е още в детайла. Преди внимателно да продължите рязането, изчакайте дискът да се развърти до пълните си обороти. Ако електроинструментът бъде включен, докато дискът е в среза, дискът може да се заклини, да изскочи от детайла или да предизвика откат. ▶ Подпирайте плочи или големи детайли, за да избегнете риска от притискане на диска в междината и откат. Големи детайли могат да се огънат под действие на силата на собственото си тегло. Детайлът трябва да бъде подпрян от двете страни на среза, както в близост до среза, така и в далечния край. ▶ Бъдете особено внимателни при срезове с пробиване в съществуващи стени или други зони без видимост от обратната страна. Врязващият се диск може да предизвика откат при попадане на газо-, водо-, електропроводи или други обекти. Не се опитвайте да извършвате криволинейно рязане. Претоварването на режещия диск увеличава склонността му към измятане или блокиране и с това опасността от откат или счупване на абразивния диск, което може да доведе до сериозно нараняване.

Специфични указания за безопасност при шкурене:

▶ Използвайте правилно оразмерен диск шкурка. При избора на шкурка спазвайте указанията на производителя. Ако шкурката се подава твърде много извън подложния диск, съществува опасност от разкъсването й, захващане на парчета от нея и скъсване на диска или откат.

Специфични указания за безопасност при полиране:

Не оставяйте свободни елементи от кечето за полиране, особено връзки за захващане. Завързвайте или отрязвайте връзките за захващане. Свободни въртящи се краища на връзките за захващане могат да се усучат около пръстите ви или да се захванат в обработвания детайл.

Специфични указания за безопасност при работа с телени четки:

Съобразявайте се, че и при нормално ползване от телената четка отхвърчат телчета. Не подлагайте на прекомерно натоварване телта на четката. Телта може лесно да проникне през леки дрехи и/или през кожата. Ако при работа с телена четка се посочва ползването на предпазен кожух, телената четка не трябва да допира предпазния кожух. Вследствие на силите на притискане или центробежните сили диаметърът на телената четка може да се увеличи по време на работа.

Допълнителни указания за безопасност

Работете с предпазни очила.

Предпазният кожух не бива да се използва за рязане. С поставена приставка предпазният кожух може да се използва и за рязане.

Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно.

▶ При работните инструменти с вътрешна резба като четки и диамантени боркорони макс. дължина на резбата на вала трябва да се спазва. Краят на вала не бива да докосва долната част на работния инструмент. ▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последние големи материални щети и може да предизвика токов удар. ▶ Не ги докосвайте, преди да са се охладили. По време на работа дисковете се нагряват силно. ▶ Не допирайте дискове за шлифоване, преди да са се охладили. По време на работа дисковете се нагряват силно. ▶ Ако захранващото напрежение бъде прекъснато (напр. вследствие на прекъсване на тока или ако щепселът бъде изваден от контакта), деблокирайте пусковия прекъсвач и го поставете в позиция изключено. Така предотвратявате неконтролирано включване на електроинструмента. Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.

▶ Складирайте работните инструменти в сгради в сухо, равномерно темперирано и защитено от студ помещение. Свързаните дискове за рязане и шлайфане имат срок на годност, след който вече не бива да се използват. Сваляйте работните инструменти преди транспортиране на електроинструмента. Така избягвате повреди.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последние токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Употреба по предназначение

Важи за 0 602 324 40.

Електроинструментът е предназначен за шлайфане с шкурка и полиране на метални лакирани повърхности без използване на вода.

Важи за 0 602 324 44., 0 602 324 434, 0 602 329 5., 0 602 331 5., 0 602 332 5., 0 602 334 5..

Електроинструментът е предназначен за рязане, грубо шлайфане и изчеткване на метал.

При рязане с композитни дискове за рязане трябва да се използва специален предпазен кожух за рязане.

Важи за всички типове

Допуска се използването само на включените в окомплектовката или утвърдени от производителя за този електроинструмент предпазни кожуси и затягащи гайки.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.

(1) Пусков прекъсвач (2) Спомагателна ръкохватка (изолирана повърхност за захващане) (3) Вал (4) Шийка на вала (5) Бутон за застопоряване на вала (6) Предпазен кожух (7) Фиксиращ винт за предпазния кожух (8) Кодираща гърбица (9) Защита за ръцете a) (10) Поемащ фланец с О-пръстен (11) Диск за шлайфане/рязане/грубо шлайфане (12) Обтяжна гайка (13) Двушифтов ключ за обтяжната гайка (14) Гаечен ключ (15) Кръгла гайка a) (16) Шкурка a) (17) Гумен подложен диск a) (18) Кожен полиращ кръг a) (19) Телена четка a) (20) Скоба за кабела (СЕЕ-щепсел) a) (21) Вложка (СЕЕ-щепсел) a) (22) Винтове (СЕЕ-щепсел) a) (23) Винтове за вложката (21) (CEE-щепсел) a) (24) CEE-щепсел a) (25) Пластмасов маншет (СЕЕ щепсел) a) a) Тази принадлежност не е включена в стандартната окомплектовка на доставката.

Технически данни

Тъглошлайф HWS		HWS5265/125	HWS5265/125	HWS5265/125	HWS5265/125	HWS5265/125
Каталожен номер		0 602 324 401	0 602 324 434	0 602 324 441	0 602 324 444	0 602 324 447
Номинално напрежение V 265 200 265 135 72
Честота Hz 200 300 200 200 200
Номинална консумирана мощност		W 520 800 520 520 520
Номинална мощност на отда-ване		W 330 520 330 330 330
Номинален ток A 1,4 3 1,4 3 5,8
Обороти на празен ход min	-1		4900 7300 5850 5850 5850
Макс. диаметър на шлифова-щия диск		mm 125 125 125 125 125
Резба на вала M 14 M 14 M 14 M 14 M 14

Български|293

Тегло A)	HWS		HWS		HWS
	5265/125	5265/125	5265/125	5265/125	5265/125
– с потискаща вибрациите спомагателна ръкохватка	kg 2,3 2,5 2,5 2,5 2,5
Клас на защита /I /I /I /I /I	±	±	±	±	±	±
Вид защита IP 20 IP 20 IP 20 IP 20 IP 20

A) Тегло без мрежови проводник и без щепсел

ъглошлайф HWS 85/180 HWS 88/180 HWS 88/230 HWS 88/230 HWS 88/230

Каталожен номер	0 602 329 534 0 602 331 534 0 602 332 504 0 602 332 507 0 602 332 511
Номинално напрежение V 200 200 135 72 72
Честота Hz 300 300 200 200 300
Номинална консумирана мощност	W 1870 2900 2050 1950 2900
Номинална мощност на отда-ване	W 1260 2200 1500 1500 2200
Номинален ток А 6,4 10 10 18	27
Обороти на празен ход	min-1	8480 8480 6600 6600 6600
Макс. диаметър на шлифова-щия диск	mm 180 180 230 230 230
Резба на вала	M 14	M 14	M 14	M 14	M 14
Тегло A)
– с потискаща вибрациите спомагателна ръкохватка	kg 5,8 7,1 7,1 7,1 7,1
Клас на защита /I /I /I /I /I	±	±	±	±	±
Вид защита IP 20 IP 20 IP 20 IP 20 IP 20

A) Тегло без мрежови проводник и без щепсел

Тъглошлайф		HWS 88/230	HWS 810/230	HWS 810/230	HWS 810/230
Каталожен номер		0 602 332 534	0 602 334 504	0 602 334 507	0 602 334 534
Номинално напрежение	V	200	135	72	200
Честота	Hz	300	200	200	300
Номинална консумирана мощност	W	2900	2600	2700	3450
Номинална мощност на отдаване	W	2200	2000	2000	2570
Номинален ток А	10 13,2 24,7 12,2
Обороти на празен ход	min -1	6600	6600	6600	6600
Макс. диаметър на шлифоващия диск	mm	230	230	230	230
Резба на вала		M 14	M 14	M 14	M 14
Тегло A)
– с потискаща вибрациите спомагателна ръкохватка	kg	7,1	7,8	7,8	7,8
Клас на защита		± /I	± /I	± /I	± /I
Вид защита		IP 20	IP 20	IP 20	IP 20

A) Тегло без мрежови проводник и без щепсел Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

294|Български

Указания за захранването

Електроинструментът е част от високочестотна система и се нуждае от 3-фазен ток с честота съгласно данните на табелката.

За да се достигне тази честота, електроинструментът трябва да бъде включен към честотен преобразувател (вж. „Включване към източник на ток“, Страница 297).

Информация за излъчван шум и вибрации

	0 602 324 401 0 602 324 434	0 602 329 534 0 602 331 534
	0 602 324 441
	0 602 324 444
	0 602 324 447

Стойностите на емисии на шум са установени съгласно EN 62841-2-3.

Равнището А на генерирания шум от електроинструмента обикновено е

Равнище на звуковото налягане	dB(A)	79	86	96	96
Мощност на звука	dB(A)	87	94	104	104
Неопределеност К	dB	3	3	3	3
Работете с шумозаглушители!

Пълната стойност на вибрациите a₁ (векторната сума по трите направления) и неопределеността К са определени съгласно EN 62841-2-3:

Повърхностно шлифоване:

Стойностите на емисии на шум са установени съгласно EN 62841-2-3.

Равнището А на генерирания шум от електроинструмента обикновено е

Равнище на звуковото налягане	dB(A)	96	96	96
Мощност на звука	dB(A)	104	104	104
Неопределеност К	dB	3	3	3
Работете с шумозаглушители!

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN 62841-2-3:

Повърхностно шлифоване:

Шлайфането на по-тънки листове или на други лесно вибриращи материали с голяма повърхност може да доведе до увеличена до 15 dB стойност на емисите на шум. Чрез подходящи тежки изолиращи подложки може да се намали повишената емисия на шум. Трябва да се има предвид увеличена емисия на шум както при оценката на риска от шумово натоварване, така и при избора на подходяща защита за слуха.

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисиите на вибрации и шум.

Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.

За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните стъпки.

Монтиране

Преди да променяте настройки на електроинструмента, да заменяте работни инструменти и приспособления и преди да го оставяте, прекъсвайте захранването. Тази предпазна мярка предотвратява неволното включване на електроинструмента.

Монтиране на защитно съоръжение

Указание: След счупване на абразивен диск по време на работа или при повреждане на приспособленията за захващане на електроинструмента или на предпазния кожух, електроинструментът трябва да бъде изпратен за ремонт в оторизиран сервиз за електроинструменти на Bosch. За адреси вижте раздел "Сервизна служба и консултация за приложения".

▶ Настройте предпазния кожух (6) така, че да се предотвратява летенето на искри по посока на оператора.

Указание: Кодиращите гърбици на предпазния кожух (6) гарантират, че на електроинструмента могат да бъдат монтирани само подходящи предпазни кожуси.

Предпазен кожух за шлайфане (вж. фиг. А)

Важи за 0 602 324 44., 0 602 324 434, 0 602 329 5., 0 602 331 5., 0 602 332 5., 0 602 334 5..

Поставете предпазния кожух (6) с кодиращата гърбица (8) в кодиращия канал върху шийката на вала (4), докато бордът на предпазния кожух не дойде плътно до фланеца на електроинструмента.

Адаптирайте позицията на предпазния кожух към изискванията на работния ход.

За обезопасяване на предпазния кожух затегнете застопоряващия винт (7) с момент на затягане от минимум 12 Nm.

Предпазен кожух за рязане

Важи за 0 602 324 44., 0 602 324 434, 0 602 329 5., 0 602 331 5., 0 602 332 5., 0 602 334 5..

▶ Използвайте при рязане със свързана шкурка винаги предпазния кожух за рязане (6).

Предпазният кожух за рязане (6) се монтира като предпазния кожух за шлайфане (6).

Защита за ръцете (вж. фиг. С)

Важи за 0 602 324 40.

▶ Монтирайте за работа с гумения подложен диск (17) или с чашковидна телена четка/конусна четка винаги защитата за ръце (9).

Закрепете защитата за ръце (9) със спомагателна ръкохватка (2).

Спомагателна ръкохватка

Завийте спомагателната ръкохватка (2) в зависимост от начина на работа вдясно или вляво на редукторната глава.

▶ Използвайте Вашия електроинструмент само с монтирана спомагателна ръкохватка (2).

▶ Не продължавайте да ползвате електроинструмента, ако спомагателната ръкохватка е повредена. Не се опитвайте да променяте спомагателната ръкохватка.

Система за поглъщане на вибрациите

Интегрираната система за поглъщане на вибрациите намалява възникващите вибрации.

▶ Ако демпфиращият елемент е повреден, не продължавайте да използвате електроинструмента.

Монтиране на шлифоващия инструмент

Внимавайте за размерите на инструментите за шлифоване. Диаметърът на отвора трябва да е подходящ за поемащия фланец. Не използвайте адаптери или редуциращи звена.

Почистете вала (3) и всички детайли, които ще монтирате.

▶ След монтирането на абразивния диск, преди да включите електроинструмента, се уверете, че дискът е монтиран правилно и може да се върти свободно. Уверете се, че абразивният диск не допира до предпазния кожух или други детайли на електроинструмента.

Монтиране на дискове за шлайфане, рязане и грубо шлайфане (вж. фигур. D1–D2)

Важи за 0 602 329 5., 0 602 331 5., 0 602 332 5., 0 602 334 5..

Поставяне

Уверете се, че предпазният кожух е монтиран (вж. „Монтиране на защитно съоръжение“, Страница 295).

Поставете поемащия фланец (10) на вала (3).

Около стъпалото за работния инструмент на центроващия фланец (10) е поставен пръстен от изкуствен материал (О-пръстен). Ако О-пръстенът липсва или е повреден, преди да ползвате центроващия фланец (10)

трябва задължително да поставите нов О-пръстен.

Поставете съгласно правилната посока на въртене желания инструмент за шлайфане (11) (диск за шлайфане, рязане и грубо шлайфане) върху вала (3).

Поставете обтяжната гайка (12), така върху резбата на шпиндела, че средното вдлъбване на обтяжната гайка да сочи нагоре.

Навийте и затегнете обтяжната гайка с двущифтовия ключ (13) докато държте контра с гаечния ключ (14) върху скосената повърхност на вала (3).

Отстраняване

Дръжте вала (3) за скосената повърхност с гаечния ключ (14).

Завийте обтяжната гайка (12) с двущифтовия ключ (13) на вала докато държите контра с гаечния ключ (14) върху скосената повърхност.

След това изтеглете инструмента за шлайфане и поемащия фланец от вала.

Електроинструменти с бутон за застопоряване на вала

Важи за 0 602 324 40., 0 602 324 44.

При електроинструменти с бутон за застопоряване на вала (5) при монтажа на инструментите за шлайфане отпада държането на контра с гаечен ключ (вж. фигур. E1–E2).

Натискайте бутона за блокиране на вала само когато той е в покой. В противен случай електроинструментът може да бъде повреден.

Натиснете преди поставяне на инструмента за шлайфане бутона за застопоряване на вала (5), за да фиксирате вала (3) и задръжте бутона натиснат.

Отпуснете бутона за застопоряване на вала (5), за да освободите фиксирането на вала.

Уверете се, че защитата за ръцете и спомагателната ръкохватка са монтирани (вж. „Монтиране на защитно съоръжение“, Страница 295).

Поставете гумения подложен диск (17) върху вала (3).

Поставете шкурката (16) върху гумения подложен диск.

Поставете кръглата гайка (15) върху резбата на вала.

Завийте кръглата гайка с двущифтовия ключ (13) докато държите натиснат бутона за застопоряване на вала (5).

Внимавайте кръглата гайка (15) да се завие докрай в разширението на гумения подложен диск, за да не пречи при шлайфане и да притиска добре шкурката.

Отстраняване

Дръжте вала (3) за скосената повърхност с гаечния ключ (14).

Развийте кръглата гайка (15) с двущифтовия ключ (13) от вала докато държите натиснат бутона за застопоряване на вала (5).

Изтеглете шкурката и гумения подложен диск от вала.

Монтиране на кожения полиращ кръг (вж. фиг. G)

Важи за 0 602 324 40.

Поставяне

Внимавайте резбата на кожения полиращ кръг да пасва точно на присъединителната резба на вала (М 14).

Уверете се, че защитата за ръцете и спомагателната ръкохватка са монтирани (вж. „Монтиране на защитно съоръжение“, Страница 295).

Завийте кожения полиращ кръг (18) дотолкова върху вала (3), че да ляга плътно върху повърхността на вала,

като държите натиснат бутона за застопоряване на вала (5).

Отстраняване

Завийте стабилно закрепения кожен полиращ кръг (18) с гаечен ключ към повърхността на вала като държите натиснат бутона за застопоряване на вала (5).

Монтиране на телени четки (вж. фиг. Н)

Важи за 0 602 324 44., 0 602 324 434, 0 602 329 5., 0 602 331 5., 0 602 332 5., 0 602 334 5..

Поставяне

Внимавайте резбата на телената четка да пасва точно на присъединителната резба на вала (М 14).

Уверете се, че защитата за ръцете и спомагателната ръкохватка са монтирани (вж. „Монтиране на защитно съоръжение“, Страница 295).

Завийте желаната телена четка (19) (чашковидна или дискова) дотолкова върху вала (3), че да опре плътно до контактната повърхност на вала, като същевременно държите с гаечния ключ (14) контра на контактната повърхност на вала.

Отстраняване

Завийте здраво поставената телена четка (19) с гаечен ключ върху контактната повърхност на вала, като същевременно държите с гаечния ключ (14) контра на контактната повърхност на вала (3).

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

– По възможност използвайте подходяща за обработвания материал система за прахоулавяне. – Осигурявайте добро проветряване на работното място. – Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

▶ Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.

Включване към източник на ток

За работата на електроинструментите се нуждаете от честотен преобразувател с трифазен ток и честота съгласно типовата табелка.

Съществуват различни честотни преобразуватели, с различни честота, вторично напрежение и номинална мощност. Честотният преобразувател се избира съобразно електроинструментите, които ще захранва. При избора на честотен преобразувател се консултирайте с Вашия специализиран търговец на Bosch.

Получавате електроинструмента с четириметров специален захранващ кабел без щепсел. За да го включите, трябва да монтирате на кабела четириполюсен СЕЕ щепсел (зелен обозначителен цвят).

Освен това за предпазване от претоварване електроинструментът може да бъде комплектован със стандартен предпазен прекъсвач за електродвигатели. Диапазонът за регулиране на предпазния прекъсвач трябва да покрива номиналния ток на електроинструмента (вж. „Технически данни“, Страница 292). Предпазният прекъсвач трябва да се задейства за по-малко от една секунда.

▶ При монтирането спазвайте указанията за безопасност и инструкциите за монтаж в инструкцията за експлоатация на предпазния прекъсвач!

Монтиране на СЕЕ щепсела (вж. фигур. I1-I2)

Развийте двата винта (22) и издърпайте вложката (21) от корпуса на СЕЕ щепсела (24).

Срежете пластмасовия маншет (25) съобразно диаметъра на специалния захранващ кабел на електроинструмента и вкарайте СЕЕ щепсела върху кабела.

Прекарайте четирите проводника през скобата (20).

Развийте четирите малки винта (23) във вложката (21) и вкарайте

клемата на кафявия проводник L1 в отвора L1, клемата на синия проводник L2 в отвора L2,

клемата на черния проводник L3 в отвора L3

както и клемата на зелено-жълтия проводник в отвора за защитен проводник

Отново затегнете четирите малки винта (23) във вложката (21), за да фиксирате четирите проводника.

След това затегнете скобата (20) около целия кабел с шлауха, така че при дърпане да няма обтягане в контактните клеми.

Вкарайте вложката (21) обратно в корпуса на СЕЕ щепсела (24) и отново затегнете двата винта (22).

Накрая проверете дали заземителният проводник е свързан правилно.

Вкарайте СЕЕ щепсела (24) на електроинструмента в контакта на честотния преобразувател.

След това можете да включите честотния преобразувател към захранващата мрежа.

Как да свържете честотния преобразувател към захранващата мрежа можете да прочетете в инструкцията за експлоатация на честотния преобразувател.

▶ След това проверете посоката на въртене!

Проверка на посоката на въртене

Посоката на въртене на вала трябва да съвпада с посоката на стрелката върху електроинструмента.

Ако валът при първоначалното въвеждане в експлоатация (вж. "Включване/изключване на електроинструмента", стр. 19) се върти в грешна посока, трябва веднага да изключите електроинструмента и да го разкачите от захранващата мрежа.

Развийте двата винта (22) отново и издърпайте вложката (21) от корпуса на СЕЕ щепсела (24).

Освободете клемите на кафявия и на черния проводник от съответните им отвори.

След това вкарайте клемата на черния проводник L3 в отвора L1, а клемата на кафявия проводник L1 в отвора L3. Затегнете малките винтове (23) във вложката (21), за да фиксирате проводниците.

Вкарайте вложката (21) обратно в корпуса на СЕЕ щепсела (24) и отново затегнете двата винта (22).

Накрая проверете дали предприятият проводник е свързан правилно.

Отново включете електроинструмента към захранващата мрежа.

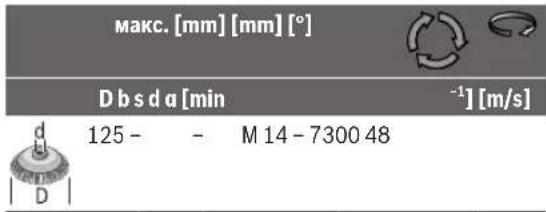

Разрешени инструменти за шлифоване

Можете да използвате всички посочени в настоящото ръководство за експлоатация инструменти за шлифоване.

Допустимите обороти [min ^-1 ] респ. периферна скорост на [m/s] на използваните инструменти за шлифоване трябва да отговарят най-малко на данните от долната таблица.

Ето защо спазвайте допустимите обороти, респ. периферна скорост на етикета на инструмента за шлифоване.

Важи за 0 602 324 40.

Важи за 0 602 324 44., 0 602 324 434, 0 602 329 5., 0 602 331 5., 0 602 332 5., 0 602 334 5..

Makc. [mm] [mm] [°]
D b s d a [min]					-1[m/s]
b	125 7,2 - 22,2 - 7300 48
b	125 4,2 - 22,2 - 7300 48
b	75 30 - M 14 -		7300 48
b	125	24	-	M 14	-	7300 48
b	125	19	-	22,2	-	7300 48

Важи за 0 602 324 40., 0 602 324 44.

Makc. [mm] [mm] [°]
D b s d a [min]					-1[m/s]
b	125 7,2 - 22,2 -		5850 39
b	125 4,2 - 22,2 -		5850 39
b	75 30 - M 14 - 5850 39
b	125	24	-	M 14	-	5850	39
	125	19	-	22,2	-	5850	39
d D	125 - - M 14 - 5850 39

Важи за 0 602 329 5.., 0 602 331 5.., 0 602 332 5.., 0 602 334 5..

Makc. [mm] [mm] [°]
D b s d a [min]					-1[m/s]
b	180	8	-	22,2	-	8480 80
	230	8	-	22,2	-	6600 80
b	180	4,2	-	22,2	-	8480 80
	230	4,2	-	22,2	-	6600 80
b	100	27	-	M 14	-	8480 80
	120	30	-	M 14	-	6600 80
b	180	26	-	M 14	-	8480 80
	180	20	-	22,2	-	8480 80
d D	125 - - M 14 - 8480 80

Работа

▶ Напрежението и честотата на източника на ток трябва да съответстват на данните, изписани на типовата табелка на електроинструмента. ▶ Преди ползване проверявайте шлифоващите инструменти. Шлифоващият инструмент трябва да е

монтиран безукорно и да може да се върти свободно. Оставете за проба инструмента да се върти в продължение на най-малко 1 минута. Не използвайте повредени, биещи или вибриращи шлифоващи инструменти. Повредени шлифоващи инструменти могат да се разрушат и да предизвикат наранявания.

▶ Поставете пусковия прекъсвач в позиция "Изкл", ако електроинструментът неочаквано спре работа, въпреки че пусковият прекъсвач е на позиция "Вкл". Така предотвратявате неконтролирано повторно включване на електроинструмента. Проверете захранването с енергия (вж. „Включване към източник на ток“, Страница 297), преди да стартирате повторно електроинструмента. ▶ Винаги първо включвайте електроинструмента към честотния преобразувател, преди да включите честотния преобразувател към захранващата мрежа.

Включване/изключване на честотния преобразувател

Преди да включите електроинструмента, трябва да включите честотния преобразувател.

Съблюдавайте инструкцията за експлоатация на честотния преобразувател.

Включване/изключване (вж. фиг. J)

Изпълнение превключвател със застопоряване

За въвеждане в експлоатация на електроинструмента натиснете първо пусковия прекъсвач (1) ①, след това го избутайте напред ②. Натиснете го след това и го задръжте натиснат ③.

За фиксиране на натиснатия пусков прекъсвач (1) избутайте пусковия прекъсвач (1) още напред ④.

За да изключите електроинструмента, отпуснете пусковия прекъсвач (1), респ. ако той е фиксиран, натиснете пусковия прекъсвач (1) за кратко и го отпуснете.

Указания за работа

▶ Преди да променяте настройки на електроинструмента, да заменяте работни инструменти и приспособления и преди да го оставяте, прекъсвайте захранването. Тази предпазна мярка предотвратява неволното включване на електроинструмента. ▶ Не претоварвайте електроинструмента до степен, при която въртенето му да спира напълно. ▶ Внимание при правене на отвори в носещи стени, вж. раздели "Указания за статиката". ▶ Застопорете детайла, ако не е сигурно поставен поради собственото си тегло. ▶ След силно натоварване оставяйте електроинструмента да се върти на празен ход в продължение на няколко минути, за да може работният инструмент да се охлади.

Повърхностно шлайфане с ветрилообразен пластинчат диск

▶ Използвайте при шлайфане с ветрилообразен пластинчат диск винаги предпазния кожух за шлайфане (6).

С ветрилообразния пластинчат диск (принадлежност) можете да обработвате и изпъкнали повърхности и профили. Ветрилообразните пластинчати дискове имат значително по-дълга експлоатационна продължителност, по-ниско ниво на шум и по-ниски температури на шлайфане от обичайните дискове за шлайфане.

▶ Използвайте при рязане на метал със свързани дискове за рязане или с диамантен диск за рязане винаги предпазния кожух за рязане (6). ▶ При използването на предпазния кожух за шлайфане (6) за дейности по рязане със свързани дискове за рязане има увеличен риск от излагане на искри и частици, както и части от дисковете при счупване.

Работете при рязане с умерено, съобразено с обработвания материал подаване. Не упражнявайте натиск върху диска, не режете под ъгъл и не го клатете.

Не спирайте движещите се по инерция режещи дискове чрез странична контра.

Електроинструментът трябва да се води винаги с подаване в обратна посока. В противен случай съществува опасност той да бъде изхвърлен неконтролируемо от среза. При рязане на профили и четириъгълни тръби най-добре използвайте минималното напречно сечение.

Рязане на камък

▶ Използвайте при рязане на камък със свързани дискове за рязане или с диамантени дискове за рязане за камък/бетон винаги прахоуловителния кожух за рязане с водеща шейна или предпазния кожух за рязане (6). ▶ При рязане в камък винаги осигурявайте достатъчно мощна аспирационна система. Работете с противопрахова маска. Допуска се използването на пневматичния инструмент само за сухо рязане/шлифоване.

При рязане на каменни материали е най-добре да използвате диамантен режещ диск.

При използването на прахоуловителния кожух за рязане с водеща шейна прахосмукачката трябва да е одобрена за изсмукване на каменния прах. Bosch предлага подходящи прахосмукачки.

Включете електроинструмента и го поставете върху детайла с предната част на водещата шейна. Придвижвайте електроинструмента с умерено подаване, съобразено с обработвания материал.

При рязане на особено твърди материали, напр. бетон с високо съдържание на чакъл, диамантеният диск може да прегрее и да се повреди. Искрите около диамантения диск са явен признак за това.

В този случай прекъснете рязането и оставете диамантения диск на празен ход при максимални обороти за кратко, за да се охлади.

Значително намалена производителност и образуването на венец от искри по диска са указания за затъпяване на диамантения диск. Можете да го наточите чрез кратки срезове в абразивен материал, напр. силикатна тухла.

Указания за статиката

Пролуките в носещи стени подлежат на специфични за страната установявания. Тези предписания трябва да се спазват непременно. Преди началото на работата привлечете отговорния статик, архитект или компетентния ръководител обект за консултация.

Грубо шлифоване

▶ Използвайте при грубо шлифоване винаги предпазния кожух за шлифоване (6). ▶ Никога не използвайте режещи дискове за грубо шлифоване. ▶ При грубо шлифоване предпазният кожух за рязане (6) може да се сблъска с обработваемия детайл и да доведе до загуба на контрол.

Най-добри резултати при грубо шлайфане се постигат при наклон на диска от 30° до 40°. Придвижвайте електроинструмента с умерено притискане напред и назад. Така обработваният детайл не се нагрява прекалено, не се образуват цветни ивици и бразди.

▶ При използване на свързани дискове, които са разрешени както за рязане, така и за шлифоване, трябва да се използва предпазният кожух за рязане (6).

Изборът на подходящата шкурка се ориентира според материала, който трябва да се обработва.

Bosch предлага различни качества шкурка, подходящи за гумения подложен диск. Консултирайте се със своя специализиран търговец.

Полиране с кожения полиращ кръг

При полиране върху обработваната повърхност или върху полиращия диск се нанася полираща паста, която се разнася по повърхността чрез въртене.

Когато работите на няколко степени, всяка с полираща паста с по-фина зърнестост, трябва да използвате отделно платно за всяка отделна степен.

След всеки проход почиствайте полираната повърхност.

Поддържане и сервиз

Поддържане и почистване

Преди да променяте настройки на електроинструмента, да заменяте работни инструменти и приспособления и преди да го оставяте, прекъсвайте захранването. Тази предпазна мярка предотвратява неволното включване на електроинструмента. За да работите добре и безопасно, поддържайте чисти електрическия инструмент и вентилационните отвори.

Използвайте при екстремни условия на употреба по възможност винаги изсмукваща инсталация. Редовно продухвайте вентилационните отвори и ползвайте дефектнотоков предпазен прекъсвач (PRCD). При обработване на метали по вътрешността на електроинструмента може да се отложи токопровеждащ прах. Това може да наруши защитната изолация на електроинструмента. Периодично измервайте скоростта на въртене на празен ход на вала. Ако измерената стойност е с повече от 10 % под или над посочената скорост на празен ход, трябва да осигурите проверка на електроинструмента в клиентски сервизен център на Bosch. При твърде висока скорост на въртене на празен ход работният инструмент може да се разруши, при твърде ниска – намалява производителността. Използвайте само оригинални кабели! Винаги преди ползване проверявайте за повреди захранващия адаптер, захранващия кабел и щепсела. Не се допуска ремонтиране на кабелите; при повреждане те трябва да бъдат заменяни. Оставяйте поддържането и ремонтните дейности да се извършват само от квалифицирани техници. Така се гарантира запазване на безопасността на електроинструмента.

Изключете електроинструмента от захранващата мрежа и отстранете прах и замърсявания от щепселите, съединенията и контактите със суха кърпа, неоставяща власинки.

Тази дейност може да бъде изпълнена бързо и качествено в оторизиран сервиз за инструменти на Бош.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.

Съхранявайте и се отнасяйте към допълнителните принадлежности грижливо.

Допълнителни приспособления

За цялостната програма за висококачествени принадлежности може да се информирате в Интернет на адрес www.bosch-pt.com и www.boschproductiontools.com или при Вашия специализиран търговец.

Клиентска служба и консултация относно употребата

Отделът за обслужване на клиенти отговаря на Вашите въпроси относно ремонта и поддръжката на Вашия уред, както и относно резервни части. Чертежи на частите в разглобен вид и информация относно резервни части ще намерите също тук: www.bosch-pt.com

Екипът за консултации за употреба на Bosch ще Ви помогне с удоволствие, ако имате въпроси относно нашите уреди и техните принадлежности.

При всякакви уточнителни въпроси и поръчки на резервни части, моля, посочвайте непременно 10-цифрения материален номер, посочен на фирмената табелка на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Допълнителни адреси на сервиси ще намерите на:

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Негодните за употреба електроинструменти трябва да се изхвърлят разделно. Използвайте предвидените системи за събиране.

При неправилно изхвърляне излезли от употреба електрически и електронни уреди могат да имат вредни ефекти върху околната среда и човешкото здраве поради евентуално наличие на опасни вещества.
