产品类型 有源录音室监听音箱（三分频DSP）
品牌 真力
型号 1238A
频率响应（-3 dB） 33 Hz - 21 kHz
频率响应精度 ±2.5 dB（35 Hz - 20 kHz）
最大短期声压级（1米，半空间） >121 dB SPL
最大峰值声压级（一对，2米，音乐） >124 dB SPL
驱动单元 低音单元：385毫米（15英寸）锥盆
中音单元：125毫米（5英寸）锥盆
高音单元：25毫米（1英寸）金属球顶
功放功率（短期） 低音：500 W，中音：250 W，高音：200 W
额定输出时功放总谐波失真 <0.01%
信噪比 >115 dB（所有频段，参考满功率输出）
模拟输入 XLR 卡侬母头，平衡，10 kΩ，最大 +25 dBu
数字输入 AES/EBU XLR 卡侬母头，110 Ω，16-24 bit，32-192 kHz
控制网络 专有GLM，2 x RJ45（CAT5）
电源电压 100-240 VAC，50/60 Hz
功耗 待机：<0.5 W，空闲：25 W，满功率输出：750 W
尺寸（箱体高x宽x深） 810 x 480 x 420 毫米（32 x 19 x 16.5 英寸）
重量（音箱含功放） 57 公斤（126 磅）
重量（仅功放） 6 公斤（13 磅）
安装选项 自由放置或嵌入式安装；功放可拆卸用于19英寸机架
主要特点 GLM自动校准、DCW指向性波导、ISS智能待机、过载保护
包含附件 电源线、GLM网线、操作手册
清洁 用柔软的干布擦拭。请勿使用液体或溶剂。
安全提示 超过85 dB SPL有听力损害风险。请勿打开箱体。需连接保护地线。

常见问题 - 1238A GENELEC

如何首次设置Genelec 1238A监听音箱？
使用GLM软件（Genelec音箱管理器）进行设置。通过RJ45线将音箱连接到GLM网络，将GLM适配器连接到电脑，将测量话筒放置在听音位置，然后运行自动校准。软件会引导您完成测量和设置。如需不连接电脑独立使用，在校准后通过GLM保存设置。
能否不使用GLM软件使用1238A？
可以，音箱可以在独立模式下使用出厂设置或之前保存的设置。但为了在您的房间中获得最佳性能，强烈建议使用GLM进行校准。在独立模式下，您可以通过电源按钮选择测试模式，但这些模式并非用于长期使用。
什么是ISS功能？如何工作？
智能信号感应（ISS）在无音频信号一段时间后自动将音箱切换至低功耗待机模式。待机时间通过GLM软件配置。检测到信号时，音箱重新开机。这有助于节能。
如何将RAM-L功放安装到19英寸机架？
首先，断开所有线缆。拆下功放左侧的两颗螺丝，拉出左侧，从箱体上断开扁平线缆，然后拆下右侧的两颗螺丝，取出功放。拆下前安装耳，附上附带的斜角机架支架和前板，然后将功放安装到机架中。重新连接扁平线缆，并使用Speakon线缆连接低音单元和中音/高音单元。
1238A的通风要求是什么？
当功放连接在箱体上时，在后方、上方和两侧至少保持5厘米（2英寸）的间隙。环境温度不得超过35°C（95°F）。机架安装时，上方和下方各留1U空间，两侧保持开放。如果放置在架子上，上方留250毫米（10英寸），每侧留10厘米（4英寸）。
1238A有哪些音频输入？
音箱具有模拟XLR输入（平衡，最大+25 dBu）和数字AES/EBU XLR输入（110 Ω，16-24 bit，32-192 kHz）。当有效信号存在时，数字输入自动选择。还有一个数字直通AES/EBU输出，用于菊花链连接到其他音箱。
如何连接多个1238A监听音箱？
使用GLM控制网络，通过从CONTROL NETWORK接口菊花链连接RJ45线。对于数字音频，将一个音箱的DIGITAL THRU AES/EBU输出连接到下一个的DIGITAL IN。最多可以通过数字直通连接三个额外的SAM监听音箱或低音炮。
前面板红灯是什么意思？
红灯表示过载状态。可能由超过最大模拟输入电平、接近数字削波、驱动单元或功放过载，或AES/EBU数据流错误引起。降低源电平并检查数字传输中的比特错误。
驱动单元是否具有磁屏蔽？
是的，所有驱动单元（低音、中音、高音）都具有磁屏蔽，可以放置在CRT显示器或磁介质附近而不受干扰。
1238A可以嵌入式安装到墙中吗？
可以，支持嵌入式安装，通过消除箱体边缘衍射和后墙反射带来声学优势。确保音箱的声轴指向听音位置，并在腔体内填充吸音矿棉。在音箱周围留出5-10毫米的间隙，并用软橡胶垫覆盖。墙体结构应坚硬。

用户关于以下问题的提问 1238A GENELEC

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 显示器 免费PDF格式！查找您的手册 1238A - GENELEC 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 1238A 品牌 GENELEC.

用户手册 1238A GENELEC

介绍功放与信号处理1.使用5类网(45)将每只音箱的控制网络接口串接起来;
感谢您选择 Genelec 真力智能有源监听音箱(SAMTM)。1237A 和 1238A 搭载 RAM-L 功率放大器。RAM-L 功放通过隔振支架安装在箱体背面,也可拆卸后独立安装在19 英寸机柜中。RAM-L 功放的数字信号处理部分采用高精度算法,功放内部包含驱动单元和功放过载保护电路。房间声学响应补偿包括极为灵活的参量滤波器、电平补偿和声学延时补偿。通过这些可精准匹配所有调音台的输出部分及各类房间声学环境。2.将最后一只音箱连接到GLM适配盒的控制网络输入接口;
音箱的功放接口板上未设置控制开关,可通过真力音箱管理软件(GLMTM)进行自动配置。3.将GLM适配盒通过USB线(包含在GLM套件中)连接到电脑USB接口;
本手册将为您介绍音箱连接 GLM 软件使用,以及音箱脱离 GLM 时的单机模式下的基本设置和使用方法。4.使用话筒支架,将真力校准话筒(包含在GLM套件中)置于听音位置。校准朝上,话筒顶部与听音者耳朵齐平。
每只音箱配备1根电源线、1根GLM网线,以此操作手册。安装注意事项5.将话筒连接到GLM适配盒的话筒输入接口;
系统特征请将音箱的声轴(见图1、2)指向听音位置,将音箱左右对称摆放,并确保每只音箱到听音位置的距离相等。靠近音箱和听音位置的物产生的声反射,会造成声染色和声像定位模糊。将反射体对称摆放,有助于保持良好的立体声像。嵌入安装时,音箱表面应与墙面保持齐平,使其形成一个连续的平面。6.从真力官方www.stlelec.cn的“服务支持>GLM软件下载”页面)下载最新的GLM软件并安装;
真力1237A和1238A为三分频监听音用于中型控制室。无论是独立摆放或者嵌入到墙体内(音箱面与墙面齐平)都能获得良好的性能。它们适用于录音、影视后期、转播以及母带制作等专业应用场景。7.根据软件提示进行音箱设置和校准;
借助真力特有的指向性控制波导技术(DCWTM),即使在复杂的声学环境也能为您提供出色的声像定位和中性的频率响应。与墙面或其他物体之间中,音箱的最小距离当RAM-L功放安装在箱体背面时,请为箱体后方、上方以及两侧5毫米(2不英小于时),空间。功放周围的环境温度不得超过55摄氏度(5华氏度)。嵌入安装时,箱体后方应有足够的通风。这可A能-L需功要周在国安装强制通风装置。8.如果您不需要随时在电脑上运行GLM软件来控制音箱,可以利用软件菜单选项中的“编组预设(Preset)|保存到音箱(Store to Loudspeakers)”将相关配置存储到音箱中。
在距离音箱2米处监听音乐素材极低的功放可驱动以1237A或1238A组成的立体声监听系统,重放出超过22dB SPL(1237A)和124dB SPL(1238A)的声音。当RAM-L功放安装在19英寸机柜中时100dB的声压级,可M软件中对音箱的安装速度进行设置。建议使用AES/EBU数字音频信号
1237A和1238A可与真力音箱管理软件(GLMTM)以及真力音箱控制网络完美兼容,并可以与8200系列和7200系列音箱在同一网络中使用。当RAM-L功放安装在19英寸机柜中时100dB的声压级,可M软件中对音箱的安装速度进行设置。当为1237A和1238A输入-30 dBFS的数字信号时,可在自由场中距离音箱1米处得到100dB的声压级,可M软件中对音箱的安装速度进行设置。
驱动单元与箱体结构当RAM-L功放安装在桌子、架子或类似的硬表面上时,功放上方须留有至少25厘米(10英寸)的空间,并为两侧留出10厘米(4英寸)的空间。功放的前方应确保空气流动。在使用数字输入时,建议输入信号保持在接近0 dBFS,此时通CLM在软件中降低音箱的输出音量。这使得数字音源能够保持更高的数字精度。
1238A的110升倒相式箱体内包含一个385毫米(15英寸)的低音单元(12英寸)的低音单元。两款音箱同样120毫米用专有的设置和使用(5英寸)直接辐射式中-音2单元和米(1英寸)金属球顶高音单元,并搭配真力专有的指向性控制波导。音箱内所磁屏蔽。设置和使用数字输入接口默认为单线(single-wire)模式,当前级设备输出较旧的双线(dual-mode)模式信号时,音箱也可自动识别。
音箱的自动校准和设置一根标准AES/EBU线缆传输两通道音频信号,分别为A通道B。默认情况下,音箱同时重放通道A和通道B的信号,有L在软件中为每只音箱分配特定的通道。

GENELEC 1238A - 1

H1毫米(英寸)W1毫米(英寸)H2毫米(英寸)W2毫米(英寸)
1237A 540(21 14 英寸) 240(7 78 英寸) 230(9 116 英寸) 170(6 1116 英寸)
1238A 650(25 58 英寸) 240(9 12 英寸) 282(11 18 英寸) 202(7 1516 英寸)

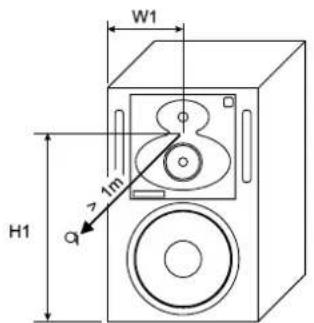

图 1. 声轴的位置。

GENELEC 1238A - 2

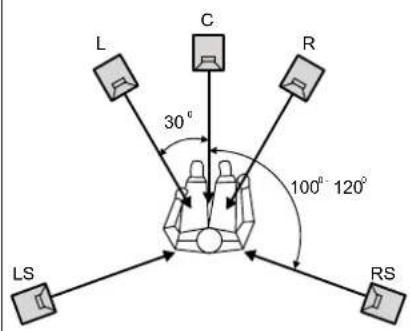

图 2. 多声道音箱系统推荐的摆位方式 (ITU-R BS.775-1)。

GENELEC 1238A - 3


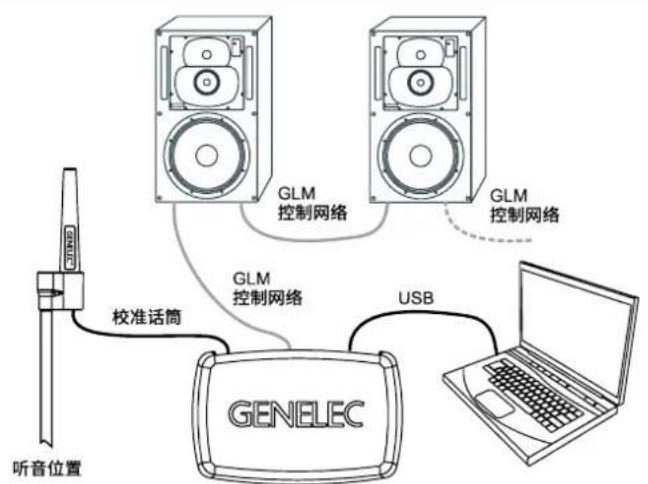

图 3. GLM 控制网络连接示意图。

重放的 AES/EBU 通道（通道A 或通道 B）。

当以菊花链方式连接多只音箱时，此接口用于将数字输入信号直通输出至下一只可额外连接三只SAM系列音箱。

模拟输ANALOG IN)

音箱的最大模拟信号输入电平为 +25 dBu，超过此范围会导致失真。当音箱的输入信号超过最大输入电平时，音箱前面板的电源指示灯会变成红色，表示此时信号过载。

您可通过 GLM 软件设置音箱的灵敏度。时，模拟输入的灵敏度默认设置为拟信号的输入电平为 -6 dBu 时，可在自由场中距离音箱 1 米处得到 100 dB SPL 的声压级。

RAM-L 功放电源键

RAM-L 功放前面板中间的电源键可控制若干功能。

短按电源键可开关 RAM-L 功放。开机过程电源键上的指示灯会快速闪烁；开机完成后，指示灯会常亮。

另可通过电源键进入测试模式，在本手册后续部分将进行说明。

设置智能休眠功能 (ISS™)

启用智能休眠功能（ SSTM ）后，音箱将自入待机模式。智能休眠功能出厂默认为关闭，可在GLM软件中启用该功能（见图）。智能

休眠功能启用后，音箱在一段时间内未检测到

输入信号时，将自动进入待机输入信号时，音箱将自动回到中的ISS设置将应用在所有已启用该功能的音箱。

接口

电源输MAINS INPUT)

连接至电源。

动音箱默认重放模拟输入信号，当检测到有效的数字音频信号时，音箱会自动切换至 AES/EBU 数字输入。您 GJM 以软件中设置

GLM 网络接 CONTROL NETWORK)

模式。当检测到

工 R件45网络。操作，用 GEM 控制 网络。请勿将其连接至路由器、交换机等局域网设备。

音箱接口

当 RAM-L 功放单独安装在设备机柜中时，将会使用这些接口。

1. LED 接口

这个 RJ45 接口用于连接音箱前面板电源指示灯。

2. 低音单元 Wpoder()

标准四芯 Speakon 接口，用于连接低音元。

  1. 中音/高音单元 (range/Tweeter) 标准四芯 Speakon 接口，用于连接中和高音单元。

音箱前面板指示灯功能

1237A 和 1238A 音箱前面板的指示灯通常为绿色，表示音箱处于正常工作状态。当使用 GLM 软件控制音箱进行某些操作时，指示灯会变为黄色。当音箱过载时，指示灯会变为红色。以下几种原因会导致音箱过

  1. 当前输入的模拟信号超过音箱最大模拟信号输入电平。
  2. 当前输入的数字信号接近音箱最大数字信号输入电平（可能引起数字削波失真）。
  3. 音箱单元或功放过载，或功放产生削波。
  4. 检测到 AES/EBU 数字音频信号存在错误。

如果音箱前面板上的指示灯亮红灯，请降低音源设备的输出电率ES/8000倍数像音频信号传输没有误码。

将 RAM-L 功放安装在 19 英寸机柜中

RAM-L 功放可以脱离箱体，并安19英寸机柜中。音箱包装箱中附带机架安装配件（前面板、支架和螺丝）。

将功放安装在机柜中，共包括以下步骤：

  1. 断开功放上所有信号线和电源线。
  2. 拆除箱体背面凹槽内将功放固定在左侧顶部和底部隔振垫上的螺丝。
  3. 拉出功放左侧部分（见图6）。
  4. 拆下箱体上与功放连接的排线。
  5. 松开凹槽右侧顶部和底部隔振垫上的螺丝，并拆下功放。
  6. 取下功放上的排线盖板（见图7）。
  7. 将排线从功放上拆除。
  8. 重新盖上功放的排线盖板。

GENELEC 1238A - 将 RAM-L 功放安装在 19 英寸机柜中 - 1

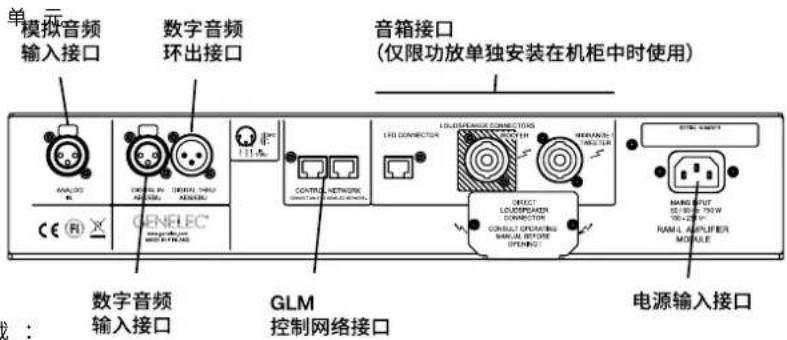

模拟音频 输入接口 数字音频 环出接口 音箱接口 (仅限功放单独安装在机柜中时使用) 数字音频 输入接口 GLM 控制网络接口 电源输入接口

图 4. RAM-L 功放的接口面板

GENELEC 1238A - 将 RAM-L 功放安装在 19 英寸机柜中 - 3

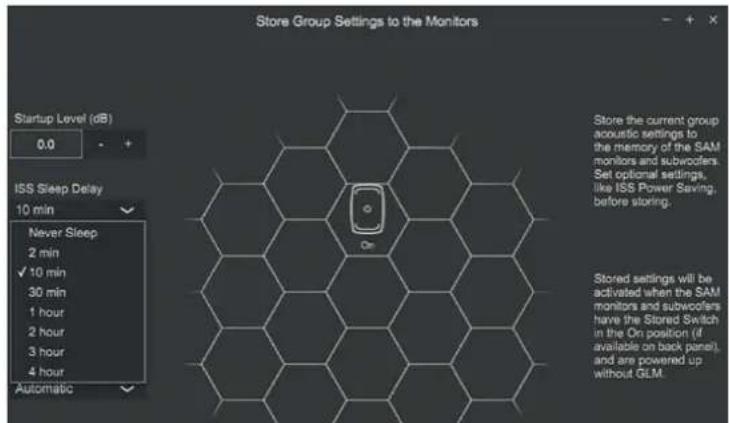

图 5. 智能休眠功能 (SS) 的设置选项

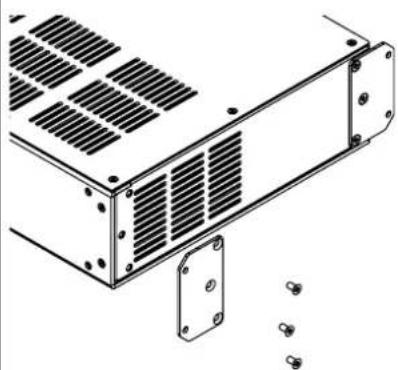

  1. 拆下功放前部的挂耳支架(见在标准的

  2. 将两个 L 型挂耳支架以及功放前面板安装在功放上（包装箱内9种图带，见10）。

  3. 将功放安装在 19 英寸机柜中。

  4. 取下功放上网口的塑料盖板，使用两根 Speakon 音箱线和一根口接线（连接箱体和功放。
  5. 连接信号线和电源线。

箱体嵌入安装

将音箱嵌入墙内安装，在声学势：可消除箱体边缘的衍射，并避免音箱背后墙体对低频部分的反射。音1箱的应指向听音位置。安装音箱的增且厚重。请勿将音箱安装过高（最大倾斜角应小于15度）。

错缆规格 最大长度
2.0平方毫米(14 AWG)30米(100英尺)
3.3平方毫米(12 AWG)40米(130英尺)
5.5平方毫米(10 AWG)60米(200英尺)

表 1. 不同长度线缆对应的建议线规

音箱四周可留有 50-100 毫米（2-4 英寸）的空间，但需要在前面用面板覆盖。音箱和盖板之间留出 5-10 毫米 ( 14-12 英寸) 的间隙，并填充软橡胶垫圈 (14 见)。断安装音箱的移动谐振频率在 2-8 Hz 之间，应将音箱安装在双的隔振垫上。

箱体和墙体之间的空隙应填充吸声岩棉或泡沫塑料。木墙必须有牢固的支撑（见图1）。在实心墙（填混凝土定结构中，箱体周围的空隙应填充吸声岩棉或膜）袋（见图声轴（见图

请确保音箱与墙面齐腰。如使用装饰布框，布框与音箱相邻的边缘厚度必须小于20毫米（3/4英寸）。布料必须透声，并选用真力认可的布格栅。

GENELEC 1238A - 箱体嵌入安装 - 1

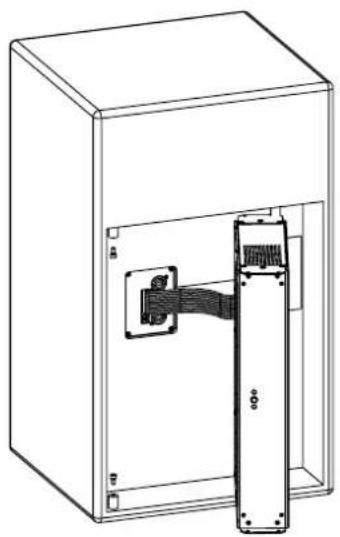

图 6. 拉出部分功放并拆下箱体上与功放连接的排线。

GENELEC 1238A - 箱体嵌入安装 - 2

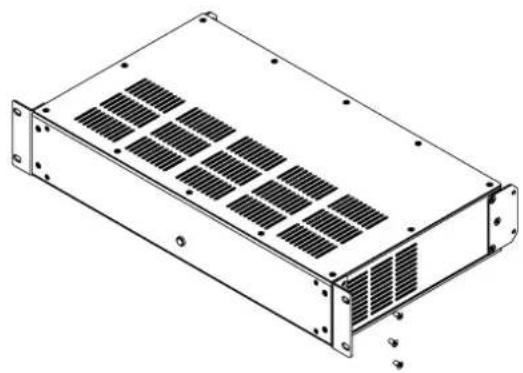

图 7. 拆下功放的排线盖板，并将功放上的排线拆除。

测试模式

RAM-L 功放开机后，长按电源键会进入测试模式。该测试模式用于系统调试及测试。当 RAM-L 关机后，测试模式会被重 RAM-L 功放后，通过软件存储在功放内的配置将恢复。

选择测试模式时，电源键指示灯会发生闪烁（见表2）。长按电源键可启用当前试模式。在测试模式下，电源键指示灯会保持亮起，并闪4炼以表示当前选择的模式。

测试模式只能做为临时设置用于系统调试及测试。请使GMM软件对1237A和1238A进行永久设置。

  • 切勿将音箱暴露在水中或潮湿环境，这可能会导致火灾或触电。
  • 切勿在音箱上或其附近摆放装有液体的。重物新品启，例如花瓶和水管。
  • 请注意，本设备采用电源插头作为断开装置。除非将电源线从功率放大器上或电源插座上拔掉，否则设备并未完全与交流电选源断的连接。
  • 切勿阻挡音箱周围的气流。确保音箱后方有足够的空气流动，使音箱能够充分冷却。

警告!

1237A 和 1238A 音箱可以产生超过 85dB 的声压级，这可能会引起永久性听力损伤。

GENELEC 1238A - 警告! - 1

尽管 1237A 和 1238A 严格按照国际安全标准设计，仍应注意以下警告和注意事项，确保安全操作以及安全的音箱工作条件：

  • 切勿自行拆开音箱箱体和电关于音箱的维护或维修都应由真力授权的维修服务人员来完成。
  • 切勿使用未连接保护地的电源，这可能会危及电气安全。

维护

露音箱箱体和IRAM-L功放内部没有任何用户可自行维护的部分。任何关于音箱的维护或维修都应由真力授权的维修服务人员来完成。

厚重的木墙 吸声材料 从箱体上拆下功放 隔振垫 (隔振频率 为2-8Hz)

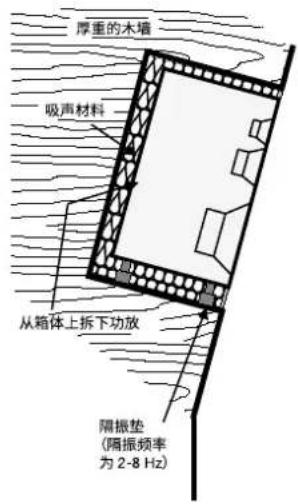

图 11. 将音箱嵌入木墙中安装。 图

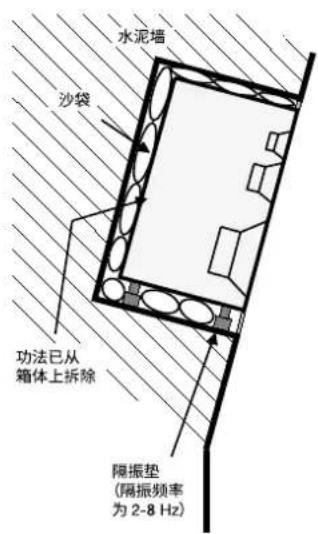

水泥墙 沙袋 功法已从 箱体上拆除 隔振垫 (隔振频率 为 2-8 Hz)

  1. 将音箱嵌入水泥墙中安装。 图

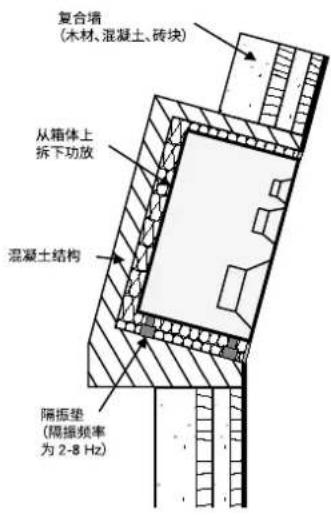

复合墙 (木材、混凝土、砖块) 从箱体上 拆下功放 混凝土结构 隔振垫 (隔振频率 为2-8Hz)

  1. 将音箱嵌入复合材料墙中安装。
按键操作 功能 说明
短按 开机、关机
长按 进入测试模式,退出测试模式 长按5秒以上
进入测试模式后:短按一次模式:选择AES/EBU信号的通道A,使用房间相关的校准设置电源键指示灯每隔几秒闪烁1次
再次短按 模式2:选择AES/EBU信号的通道B,使用房间相关的校准设置电源键指示灯每隔几秒闪烁2次
再次短按 模式3:选择AES/EBU信号的通道A,恢复出厂设置电源键指示灯每隔几秒闪烁3次
再次短按 模式4:选择AES/EBU信号的通道B,恢复出厂设置电源键指示灯每隔几秒闪烁4次
启动测试模式:长按选择其中一种测试模式后,长按电源键启用该模式长按5秒以上,RAM-L功放启用该测试模式并开始工作。如需要退出测试模式,请关闭功放。
进入测试模式后:60秒内不进行任何操作RAM-L功放退出测试模式并关机如果不按电源键,此过程则自动完成。

表 2. 通过电源键启用测试模式

质保

真力 1237A 和 1238A 针对材料和工艺上的质量问题提供 2 年的质保服务。通过箱上的二维码注册您的音箱，可将质保期延长至 5 年。详细质保条款 www.genelec.cn 的“服务支持修与延保服务”页

配件

真力音箱有多种类型配件可供选择。可通过查阅集力网站www.genelec.cn上的《真力目录(Genelec Accessories Catalogue)》或者咨询经销商获取更多信息。

音箱 软橡胶垫圈 (5 - 10 毫米/1¼ - ½ 英寸) 面板固定在墙上 (50 - 100 毫米/2 - 4 英寸) 墙体

图 14. 覆盖墙体和音箱之间的空隙。

FCC 符合性声明

该设备符合 FCC 标准第 15 部 分 的 要 求 , 操 作必须符合以下两个条件：

  1. 此设备不造成有害干扰。
  2. 此设备必须接收所收到的干扰，包括可能导致意外操作的干扰。

注意：该设备已经过测试，符合B类数字设备的限制，且FCC标准第15部分的要求。这些限制旨在提供合理的保护，防止在住宅区安装时产生有害干扰。该设备会产生、使用并辐射射频能量，如果未按照说明安装和使用，则可能对无线通信造成有害干扰。但是，我们无法保证在特定安装中不产生干扰。如果设备对无线电和电视的接收产生有害的干扰，用户可通过开关该设备进行验证，我们建议用户采用下述一种或多种手段消除干扰：

GENELEC 1238A - FCC 符合性声明 - 1

line | Frequency (Hz) | dB (dB) at 0° | dB (dB) at 15° | dB (dB) at 30° | dB (dB) at 45° | dB (dB) at 60° | | -------------- | ------------- | -------------- | -------------- | -------------- | -------------- | | 20 | ~85 | ~85 | ~85 | ~85 | ~85 | | 50 | ~85 | ~85 | ~85 | ~85 | ~85 | | 100 | ~85 | ~85 | ~85 | ~85 | ~85 | | 200 | ~85 | ~85 | ~85 | ~85 | ~85 | | 500 | ~85 | ~85 | ~85 | ~85 | ~85 | | 1k | ~85 | ~85 | ~85 | ~85 | ~85 | | 2k | ~85 | ~85 | ~85 | ~85 | ~85 | | 5k | ~85 | ~85 | ~85 | ~85 | ~85 | | 10k | ~85 | ~85 | ~85 | ~85 | ~85 | | 20k | ~85 | ~85 | ~85 | ~85 | ~85 |

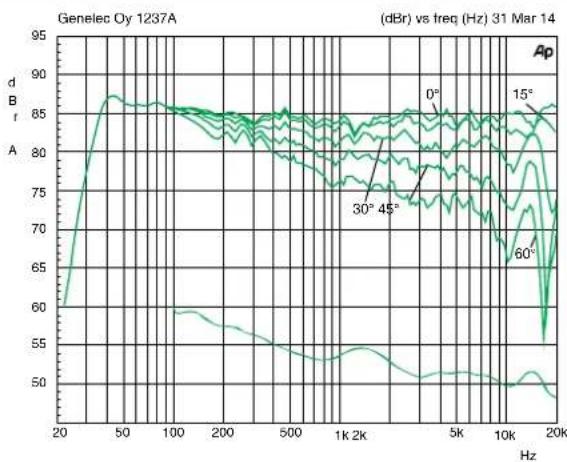

图 15. 上方曲线表示当 1237A 垂直摆放时，在距离音箱 2 米处，水平面偏离声轴不同角度测得的频率响应曲线；下方曲线表示 1/6 倍频程的功率响应。

GENELEC 1238A - FCC 符合性声明 - 2

line | Frequency (Hz) | dBr (dB) at 0° | dBr (dB) at 15° | dBr (dB) at 60° | dBr (dB) at 30° | | -------------- | -------------- | --------------- | --------------- | --------------- | | 20 | ~60 | ~60 | ~50 | ~50 | | 50 | ~85 | ~85 | ~55 | ~55 | | 100 | ~85 | ~85 | ~55 | ~55 | | 200 | ~85 | ~85 | ~55 | ~55 | | 500 | ~85 | ~85 | ~55 | ~55 | | 1k | ~85 | ~85 | ~55 | ~55 | | 2k | ~85 | ~85 | ~55 | ~55 | | 5k | ~85 | ~85 | ~55 | ~55 | | 10k | ~85 | ~85 | ~55 | ~55 | | 20k | ~70 | ~70 | ~70 | ~70 |

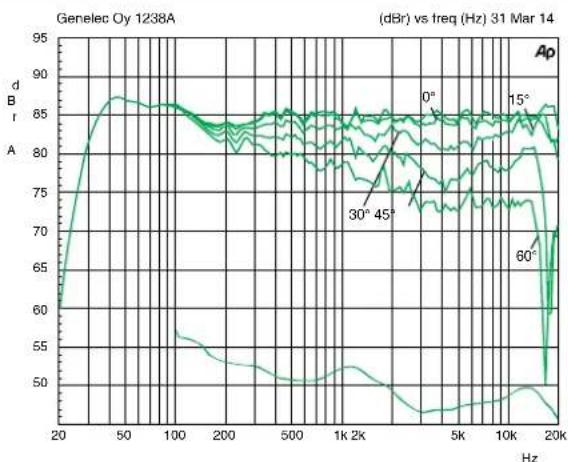

图 16. 上方曲线表示当 1238A 垂直摆放时，在距离音箱 2 米处，水平面偏离声轴不同角度测得的频率响应曲线；下方曲线表示 1/6 倍频程的功率响应。

GENELEC 1238A - FCC 符合性声明 - 3

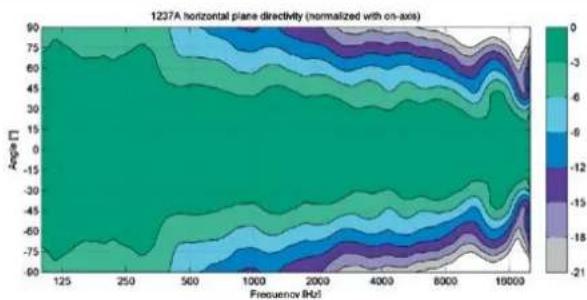

图 17.1237A 水平面指向特性。 图

GENELEC 1238A - FCC 符合性声明 - 4

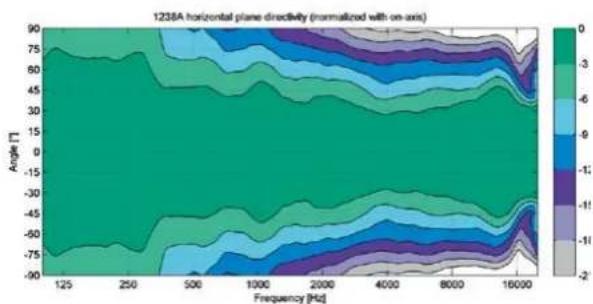

heatmap 1238A horizontal plane directivity (normalized with on-axis) | Frequency [Hz] | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | 16000 | |---|---|---|---|---|---|---|---|---| | 90 | -3.0 | -3.5 | -4.0 | -4.5 | -5.0 | -5.5 | -6.0 | -6.5 | | 85 | -3.5 | -4.0 | -4.5 | -5.0 | -5.5 | -6.0 | -6.5 | -7.0 | | 80 | -4.0 | -4.5 | -5.0 | -5.5 | -6.0 | -6.5 | -7.0 | -7.5 | | 75 | -4.5 | -5.0 | -5.5 | -6.0 | -6.5 | -7.0 | -7.5 | -8.0 | | 70 | -5.0 | -5.5 | -6.0 | -6.5 | -7.0 | -7.5 | -8.0 | -8.5 | | 65 | -5.5 | -6.0 | -6.5 | -7.0 | -7.5 | -8.0 | -8.5 | -9.0 | | 60 | -6.0 | -6.5 | -7.0 | -7.5 | -8.0 | -8.5 | -9.0 | -9.5 | | 55 | -6.5 | -7.0 | -7.5 | -8.0 | -8.5 | -9.0 | -9.5 | -10.0 | | 50 | -7.0 | -7.5 | -8.0 | -8.5 | -9.0 | -9.5 | -10.0 | -10.5 | | 45 | -7.5 | -8.0 | -8.5 | -9.0 | -9.5 | -10.0 | -10.5 | -11.0 | | 40 | -8.0 | -8.5 | -9.0 | -9.5 | -10.0 | -10.5 | -11.0 | -11.5 | | 35 | -8.5 | -9.0 | -9.5 | -10.0 | -10.5 | -11.0 | -11.5 | -12.0 | | 30 | -9.0 | -9.5 | -10.0 | -10.5 | -11.0 | -11.5 | -12.0 | -12.5 | | 25 | -9.5 | -10.0 | -10.5 | -11.0 | -11.5 | -12.0 | -12.5 | -13.0 | | 20 | -10.0 | -10.5 | -11.0 | -11.5 | -12.0 | -12.5 | -13.0 | -13.5 | | 15 | -10.5 | -11.0 | -11.5 | -12.0 | -12.5 | -13.0 | -13.5 | -14.0 | | 10 | -11.0 | -11.5 | -12.0 | -12.5 | -13.0 | -13.5 | -14.0 | -14.5 | | 5 | -11.5 | -12.0 | -12.5 | -13.0 | -13.5 | -14.0 | -14.5 | -15.0 | | 0 | -12.0 | -12.5 | -13.0 | -13.5 | -14.0 | -14.5 | -15.0 | -15.5 | | 3 | -12.5 | -13.0 | -13.5 | -14.0 | -14.5 | -15.0 | -15.5 | -16.0 | | 6 | -13.0 | -13.5 | -14.0 | -14.5 | -15.0 | -15.5 | -16.0 | -16.5 | | 9 | -13.5 | -14.0 | -14.5 | -15.0 | -15.5 | -16.0 | -16.5 | -17.0 | | 12 | -14.0 | -14.5 | -15.0 | -15.5 | -16.0 | -16.5 | -17.0 | -17.5 | | 15 | -14.5 | -15.0 | -15.5 | -16.0 | -16.5 | -17.0 | -17.5 | -18.0 | | 20 | -16 | nan | nan | nan | nan | nan | nan | nan | | 23 | nan | nan | nan | nan | nan | nan | nan | nan | | 26 | nan | nan | nan | nan | nan | nan | nan | nan | | 32 | nan | nan | nan | nan | nan | nan | nan | nan | | 36 | nan | nan | nan | nan | nan | nan | nan | nan | | 42 | nan | nan | nan | nan | nan | nan | nan | nan | | 46 | nan | nan | nan | nan | nan | nan | nan | nan | | 48 2377777777777777777777777777777777777777777777777777777777777777777777777777777777777777778 | | 48,23888888888888888888888888888888888888888888888888888888888888888888888888889 | | 49,2399999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 | | ... (with error bars) for the frequency range of the angles in degrees and angles in degrees of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle of the angle at each frequency interval (e.g., [Hz] = [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] / [Hz] (Note: The values in the chart are estimated based on the color scale). The actual data points are not explicitly labeled but are included in the visual field for reference.
  1. 1238A 水平面指向特性。

GENELEC 1238A - FCC 符合性声明 - 5

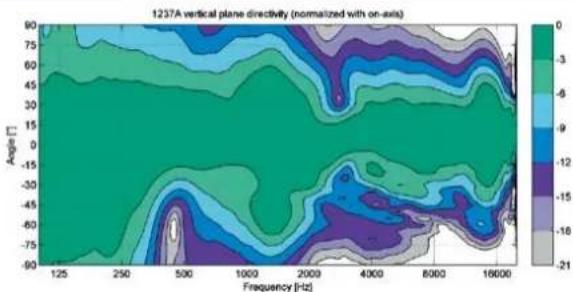

heatmap 1237A vertical plane directly (normalized with on-axis) | Frequency [Hz] | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | 16000 | |---|---|---|---|---|---|---|---|---| | 90 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | | 75 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | | 60 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | | 45 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | | 30 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | | 15 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | | 0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | | -15 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | | -30 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | | -45 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | | -60 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | | -75 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | | 1237A vertical plane directly (normalized with on-axis) — color scale: 0 to 21, green = high value, blue = medium value, purple = low value, gray = neutral value.

图 19.1237A 垂直面指向特性。 图

GENELEC 1238A - FCC 符合性声明 - 6

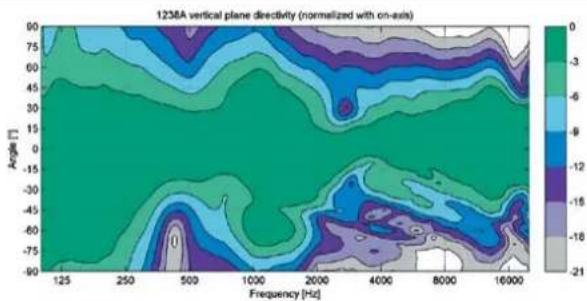

heatmap 1238A vertical plane directivity (normalized with on-axis) | Frequency [Hz] | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | 16000 | |---|---|---|---|---|---|---|---|---| | 90 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | -3.5 | | 75 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | -4.0 | | 60 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | | 45 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | -6.0 | | 30 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | -7.0 | | 15 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | -8.0 | | 0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | -9.0 | | -15 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | -8.5 | | -30 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | -7.5 | | -45 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | -6.5 | | -60 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | -5.5 | | -75 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | -4.5 | | 125+/-90°, Angle [°] = 90°, Frequency [Hz] = 125, Angle [°] = 90°, Color scale: 0 to 21, Values: ±21, Values: ±16, Values: ±12, Values: ±9, Values: ±6, Values: ±3, Values: ±1, Values: ±-6, Values: ±-3, Values: ±-1, Values: 1, Values: 2, Values: 3, Values: 4, Values: 5, Values: 6, Values: 7, Values: 8, Values: 9, Values: 10, Values: 11, Values: 12, Values: 13, Values: 14, Values: 15, Values: 16, Values: 17, Values: 18, Values: 19, Values: 20, Values: 21, Values: 22, Values: 23, Values: 24, Values: 25, Values: 26, Values: 27, Values: 28, Values: 29, Values: 30, Values: 31, Values: 32, Values: 33, Values: 34, Values: 35, Values: 36, Values: 37, Values: 38, Values: 39, Values: 40, Values: 41, Values: 42, Values: 43, Values: 44, Values: 45, Values: 46, Values: 47, Values: 48, Values: 49, Values: 50, Values: 51, Values: 52, Values: 53, Values: 54, Values: 55, Values: 56, Values: 57, Values: 58, Values: 59, Values: 60, Values: 61, Values: 62, Values: 63, Values: 64, Values: 65, Values: 66, Values: 67, Values: 68, Values: 69, Values: 70, Values: 71, Values: 72, Values: 73, Values: 74, Values: 75, Values: 76, Values: 77, Values: 78, Values: 79, Values: 80, Values: 81, Values: 82, Values: 83, Values: 84, Values: 85, Values: 86, Values: 87, Values: 88, Values: 89, Values: 90, Values: ±21 | The chart displays a contour plot of the vertical plane directivity for each angle in degrees and frequency in Hz across the frequency range from approximately +12 to +16 kHz and +9 to +12 kHz respectively.

20.1238A垂直面指向特性。

  1. 重新调整天线的方向和位置。
  2. 增加该设备与接收器之间的距离。
  3. 将该设备和接收器分别连接到不同电路的插座上。
  4. 向经销商或有经验的无线电/电视技术人员寻求帮助。

任何未经制造商许可的改动都将让用户丧失在FCC规定下操作设备的权力。

系统参数

1237A 1238A
低频截止频率,-3 dB < 35 Hz <33 Hz
高频截止频率,-3 dB > 21 kHz >21 kHz
自由场频率响应,±2.5 dB 37 Hz-20 kHz 35 Hz - 20 kHz
半开放空间内,轴上最大短时正弦波声学输出,100 Hz - 3k Hz均值@1米>118 dB SPL >121 dB SPL
在相同条件下,使用EC计权噪声测试最大长期RMS声学输出(受驱动单元保护电路限制)@1米>112 dB SPL >116 dB SPL
在听音室内,使用音乐素材进行测试,在距音箱2米处每对音箱最大峰值声学输出>122 dB >124 dB
自由场内自身噪声电平@1米,轴上(A计权)<10 dB <10 dB
总谐波失真@95 dB SPL @1米,轴上频率:50..200 Hz>200 Hz<3%<0.5%<1%<0.5%
驱动单元低音中音高音305毫米(12英寸)锥体125毫米(5英寸)锥体25毫米(1英寸)金属球顶385毫米(15英寸)锥体125毫米(5英寸)锥体25毫米(1英寸)金属球顶
所有驱动单元均经过磁屏蔽
重量(带功放)42千克(93磅)57千克(126磅)
重量(不带功放)36千克(80磅)51千克(113磅)
功放重量6千克(13磅)
尺寸(音箱箱体)高度宽度深度680毫米(263⁄4英寸)400毫米(153⁄4英寸)380毫米(15英寸)810毫米(32英寸)480毫米(19英寸)420毫米(161⁄2英寸)
功率放大器尺寸(安装在机柜中)高度(前面板)高度(功放外壳)宽度(前面板)宽度(功放外壳)深度3U 132毫米(53⁄4英寸)80毫米(33⁄4英寸)483毫米(19英寸)425毫米(163⁄4英寸)252毫米(9 ^f / _16 英寸)

功放部分

1237A 1238A
低音功放短期输出功率500瓦
中音功放短期输出功率250瓦
高音功放短期输出功率200瓦
长期输出功率受驱动单元保护电路限制
在标称输出功率下功放系统失真参数<0.01%
满输出状态下信噪比
低频
中频>115dB
高频>115dB
>115dB
电源电压100-240伏交流电50/60Hz
功耗
待机<0.5瓦
空闲25瓦
满输出750瓦

信号处理部分

1237A 1238A
模拟信号输入接口:XLR母座(平衡式10k欧姆)针脚1:地针脚2:正极针脚3:负极
最大模拟信号输入电平模拟输入灵敏度(100dB SPL在1米处)模拟输入灵敏度选择+25.0 dBu-6 dBu0,+6,+12,+18 dB
数字信号输入接口:XLR母座(110欧)AES/EBU单线或双线
数字信号输出/环出接口:XLR公座(110欧)数字信号输入量化精度采样范围数字输入灵敏度(100dB SPL在1米处)数字输入灵敏度选择AES/EBU单线或双线16-24 bits32-192 kHz-30 dBFS0,+6,+12,+18 dB
控制网络类型连接方式专用的真力GLMTM控制网络2条5类网线(RJ45)
分频点低频/中频中频/高频450 Hz3.0 kHz420 Hz3.0 kHz
GLMTM软件频率响应调整参量陷波器搁架滤波器4个低频,2个高频2个低频,2个高频
系统房间响应校准使用真力GLM软件进行自动或手动校准

Genelec D0114R001a 文献版权所有 © 6.2014 Genelec Oy。数据如有更改，恕不另行通知。
