用户手册 8340A GENELEC
感谢您选择 Genelec 真力智能有源音箱（SAM™）。本手册将为您介绍 8340A 脱离真力音箱管理软件（GLM™）使用时的使用方法。您也可以使用 GLM 软件通过其专有的控制网络对音箱进行设置，以获得更多的功能和声学设置选项。有关 GLM 的使用说明请见《GLM™系统使用手册》。
真力SAM系列音箱可以轻松集成到所有专业场合中，支持标准线路模拟输入和AES/EBU格式数字输入。
8340A 适用高精度、高可靠性要求的专业监听场合。借助最低衍射箱体（MDE™）和先进的指向性控制波导技术（DCW™），即使在复杂的声学环境中，音箱也能为您提供平直的频率响应。
每只音箱配备1根电源线，1根长度5米的GLM网线，以及此本操作手册。
智能休眠功能（ISS™）启用后，可使音箱自动进入休眠状态，此状态下消耗的功率小于1瓦。当检测到输入信号时，音箱将自动回到工作状态。可通过GLM软件调整进入休眠的等待时间。当启用ISS™功能时，您的音箱将随时待命。
使用 GLM 进行音箱设置
尽管 8340A 可以脱离 GLM 系统进行使用，但仅有经过 GLM 软件设置和校准，才能发挥出其最佳性能。从简单的立体声系统到复杂的 3D 沉浸式音频系统，从仅使用一只超低音箱到使用多只超低音箱，真力 GLM 系统能为任何重放系统提供自动声学校准。GLM 软件使用便捷，校准精准。相关设置可以通过电脑控制，也可以存储到音箱中，无需随时在电脑上运行 GLM 软件。真力建议使用 GLM 软件设置 SAM 系列音箱。有关 GLM 软件使用的详细说明请见《GLM 系统使用手册》。
GLM 系统使用便捷，包括以下步骤：
- 使用 5 类网线 (RJ45) 将每只音箱 (包括超低音箱) 串接起来, 最终连接到 GLM 适配盒 (见图 1);
- 通过 USB 线将 GLM 适配盒连接到电脑;
- GLM 用户套件中包含一支校准话筒。使用话筒支架，将真力校准话筒置于听音位置。校准话筒朝上，话筒顶部与听音者耳朵齐平；
- 将话筒连接到 GLM 适配盒的话筒输入接口;
- 从真力官方网站 (www.genelec.cn 的 “服务支持 > GLM 软件下载” 页面) 下载最新的 GLM 软件;


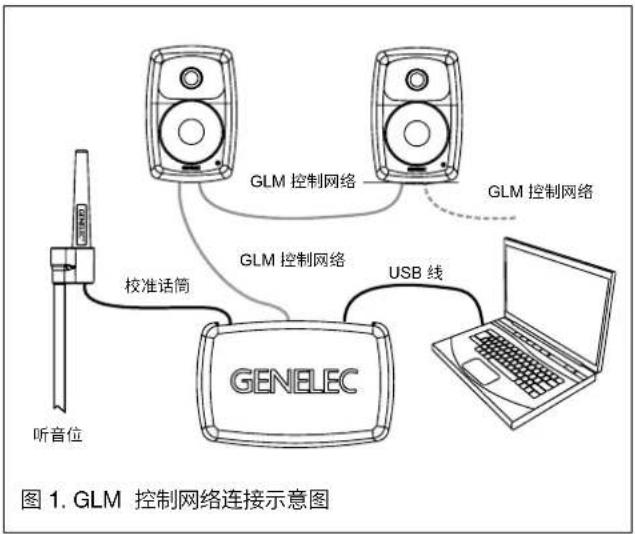

G --> H["图 1. GLM 控制网络连接示意图"]
- 安装最新的 GLM 软件, 根据软件提示进行音箱设置和校准;
- 如果您不需要随时在电脑上运行 GLM 软件来控制音箱, 可以将 GLM 设置存储到音箱中 (利用菜单选项中的 “编组预设 (Group Preset) > 保存到音箱 (Store to Loudspeakers)”)。
断开 GLM 控制网络后，您需要将音箱背板上的“保存(Stored)”拨档开关拨至“ON”，来启用刚才所保存的 GLM 设置。
脱离 GLM 进行音箱设置
脱离 GLM 时，您仍可以通过调整音箱背板上的设置来调整系统设置。这些设置功能相对有限，仅能提供基本声学校准和输入源选择功能。如需使用此模式，请确保将“保存（Stored）”拨档开关拨至“OFF”。
电源输入（MAINS INPUT）接口用于连接电源。音箱支持全球通用电压（10240伏交流电，50-60 Hz），可以用于不同电源规格的环境。当使用发电机、逆变器或低质量UPS等设备供电时，我们建议使用额外设备来滤除电源杂波，并注意电压供应是否稳定。
模拟输入（ANALOG IN）接口用于输入模拟音频信号。最大模拟信号输入电平为 +25 dBu。当模拟输入倍 dBu 为时，可在自由声场中距离音箱 1 米处得到 100 dB SPL 的声压级。
数字输入 (DIGITAL IN) 卡侬母座接口用于输入 AES/EBU 格式数字音频信号。当连接有效的数字信号时，音箱将自动选择数字输入。当数字信号的线缆断开时，音箱将自动选择模拟输入（一


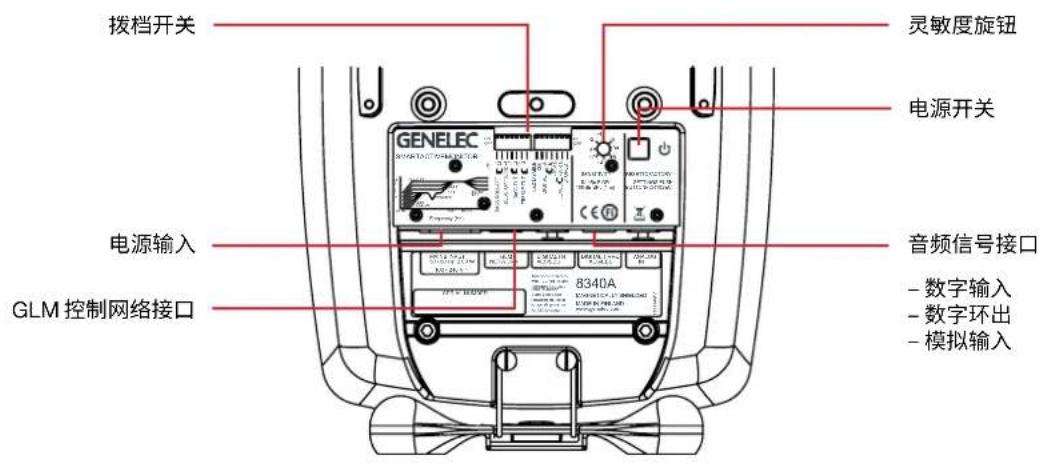

拨档开关 灵敏度旋钮 电源开关 电源输入 音频信号接口 GLM 控制网络接口 - 数字输入 - 数字环出 - 模拟输入图 2.8340A 背板的接口与控制开关
根 AES/EBU 线缆支持传输 2 个通道）。当使用音量可调的数字音源时，更优的方式是降低音箱的音量而非降低音源的音量，这种方式使得音源的输出电平更高，从而充分获得更高的数字精度。使用数字输入时，参考电平为 0 dBFS（dB 相当于数字信号满量程，用于表示 AES/EBU 信号的最大电平）。当数号电平为 -30 dBFS 时，可在自由声场中距离音箱 1 米处得到 100 dB SPL 的声压级。数字环出（DIGITAL OUT）卡侬公座接口用于将数字输入信号完整地输出给下一只音箱，最多允许以菊花链方式连接 4 只音箱。
控制网络 RJ45 接口（GLM NETWORK）仅适用于连接真力音箱控制网络，不兼容以太网。请勿将其连接至路由器、交换机等以太网设备。
单机控制功能
低频滚降（Bass Roll-Off）控制
低频滚降（Bass Roll-Off）可以衰减低频截止点附近频率的电平。衰减电平的设置包括 -2 dB、-4 dB 以及 -6 dB（两个开关均拨至“ON”）。
| 音箱安装摆位 | 高频搁架控制 | 低频搁架控制 | 低频滚降控制 | 桌面补偿 |
| 消声室 | 关闭 | 关闭 | 关闭 | 关闭 |
| 在经过声学处理的房间内自由摆放 | 关闭 | -2 dB | 关闭 | 关闭 |
| 在混响室内自由摆放 | 关闭 | -4 dB | 关闭 | 关闭 |
| 摆放在反射面上,用于近场监听 | 关闭 | -2 dB | 关闭 | -4 dB |
| 摆放在角落 | 关闭 | -4 dB | -4 dB | 关闭 |
表 1. 在不同声学环境下的频率响应调节建议
桌面补偿（Desktop 160）
使用桌面补偿功能（第 5 个开关），可将 160 Hz 左右的频率衰减 4 dB。当音箱放置在调音台表桥、桌面或类似反射面上时，使用该设置可以补偿这种摆位带来的低频隆起。
低频搁架（Bass Tilt）控制
低频搁架（Bass Tilt）（第3个和第4个开关）为800 Hz以下的低频响应提供了三种不同程度的衰减设置。通常当音箱靠近房间边界时，需要启用此设置。衰减电平的设置包括-2 dB、-4 dB以及-6 dB。


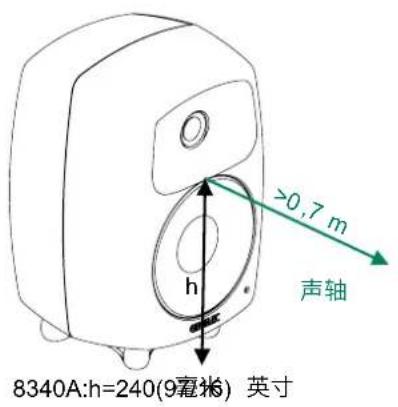

8340A:h=240(9毫米) 英寸 h >0,7 m 声轴图 3. 声轴的位置位于音箱的中轴线上，高度为 “h”。


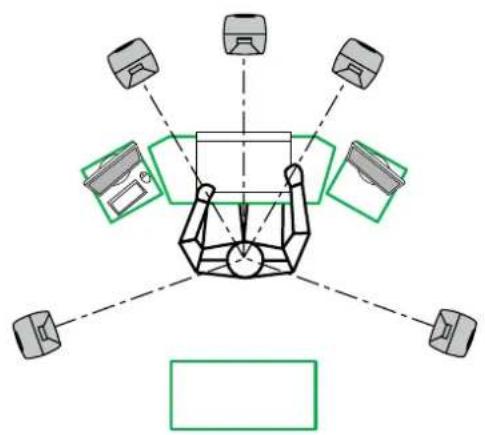

图 4. 正确的音箱布局：在房间中对称摆放，声轴避开障碍物，以得到最佳的声像定位。


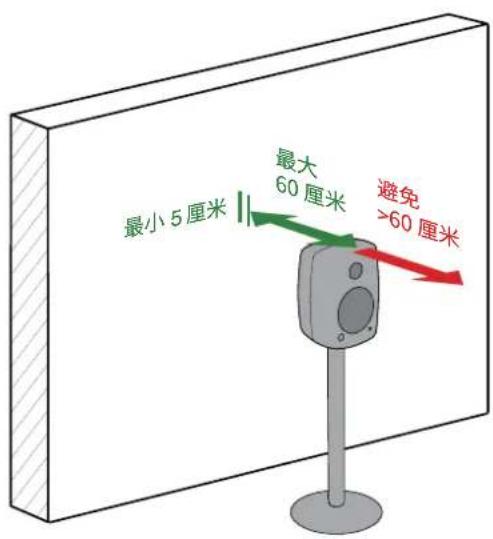

最小 5 厘米 最大 60 厘米 避免 >60 厘米图 5. 音箱前面板到后墙的建议距离。绿色为推荐范围，红色为不推荐范围。

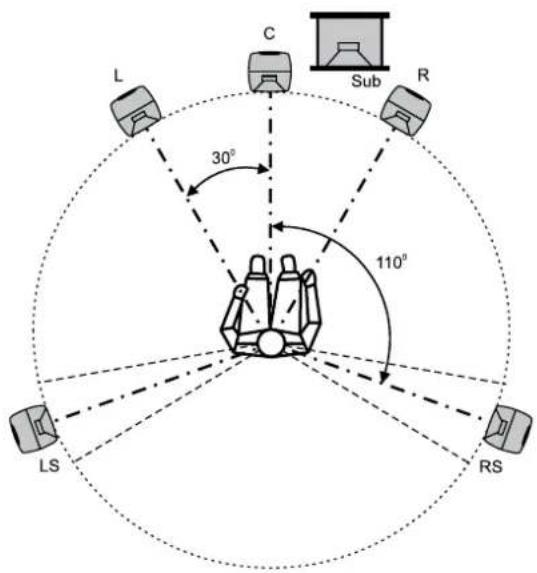

图6.5.1多声道重放系统推荐的音箱摆位方式。
高频搁架（Treble Tilt）控制
高频搁架（Treble Tilt）可调节 5 kHz 以上的高频，设置包括 +2 dB、-2 dB 以及 -4 dB。当音响系统的高频过分明亮或暗淡时，或者音箱置于透声幕后导致高频衰减时，需要启用此设置进行补偿。
关闭 LED (LED Disable)
此拨挡开关可以关闭前面板的 LED 指示灯。
智能休眠 (ISS)
此拨挡开关用于开启或关闭 ISS 智能休眠功能。默认进入休眠的等待时间为 60 分钟，该时间可通过 GLM 软件进行调整。
| 颜色 状态 | |
| 绿色长亮 | 正常工作状态 |
| 绿色闪烁 | GLM 正在调整音箱 |
| 绿色每 10 秒闪烁一次 | 音箱处于休眠状态 |
| 红色闪烁 | 功放过载保护启动(音频信号因此受到改变) |
| 红色长亮 | 音箱静音 |
| 黄色长亮 | 音箱未在当前编组 |
| 黄色闪烁 | 过热保护启动(音频信号因此受到改变) |
表 2. 音箱前面板 LED 指示灯状态
数字（Digital）
数字拨挡开关用于为音箱选择播放 AES/EBU 线缆中承载的通道信号。将两个开关都拨至 “ON” 时，音箱将混合 A 和 B 通道的信号进行播放，此时会衰减 6 dB 以防信号过载。在双线模式下传输 AES/EBU 数字信号时，音箱会自动检测并禁用数字拨档开关的通道选择功能。
电平（Level）
电平拨挡开关能够以 10 dB 步进来衰减音箱的输出。此设定与灵敏度旋钮可同时叠加使用，最大调整幅度为 42 dB。
保存（Stored）
保存拨档开关用于选择音箱背板上拨挡开关的设置或使用 GLM 软件校准后存储在音箱内部的设置。开关在 “OFF” 状态时，音箱使用背板上拨挡开关的设置；开关在 “ON” 状态时使用 GLM 软件校准后存储在音箱内部的设置。打开保存开关，其他拨档开关会暂时失效。
使用环境
此产品仅限室内使用。允许的环境温度为 1535^ （ 5095^ ），相对湿度为 20% 至 80%（未凝结）。为了防止冷凝，当此产品从温度较低的储存或运输环境转移至温暖的环境中时，请静候 0.5 至 1 小时后再通电开机使用。必须保证音箱周围有足够的冷却散热空间。音箱后方、上方以及侧方需留有最小 50 毫米（2 英寸）的净空。请确保空间通风良好以供散热。
音箱的安装和摆放
安装选项
使用隔振底座(d150)可以调整音箱倾斜角度，使声轴保持正确的指向。底座可以安装于箱体背板上的三个不同安装点，实现垂直或水平放置。请将音箱的声轴指向听音位置（见图3）。垂直放置音箱是最佳选择，它能消除分频点附近的声学抵消问题。请将音箱对称摆放，确保每只音箱与听音位置的距离相等。最好将听音位置设置在房间左右的中轴线上（见图4）。当音箱远离其后方的实墙时（-212米，37英尺），墙面的反射会造成低频的抵消，减少特定范围的低频在监听位置上的声压级。
音箱周围的物体会产生声学反射，例如桌面、柜体、电脑显示器等，这会引起不必要的声染色和模糊的声像定位。将音箱远离声学反射面放置，可以最大程度减少声学反射。相比将音箱放置在调音台表桥上，使用支架将音箱放置在调音台的后上方音质更佳。在房间中，对称摆放产生声反射的物品，有助于稳定声场平衡（见图 4）。
您可以从真力经销商处选购吊顶和壁挂安装配件。8340A 可通过背板上的四个 M6 x 10 毫米螺纹孔适配 König & Meyer 音箱挂架。箱体底部还有10毫米螺纹孔。音箱支架通是与之不适配的 3/8 英寸粗牙螺纹。所以切勿通过该孔将音箱安装在话筒支架或者音箱支架上。此外，真力还提供多种配件供选择。可通过查阅真力网站 www.genelec.cn 上的《真力配件目录（Genelec Accessories Catalogue）》或者咨询经销商获取更多信息。
前面板指示灯
音箱在正常工作状态，前面板指示灯为绿色。当音箱处于特殊状态，音箱时，指示灯会变为红色或黄色。详情请见表2。
配合超低音箱使用
真力推荐选择 7300 系列超低音箱。更多有关系统设置与搭配的信息，请参照真力官网 www.genelec.com 中的“产品选择工具 (Genelec Product Selection Tool)”。
维护
音箱内部没有任何用户可调整的部分。任何关于音箱的维护或维修都应由真力授权的维修服务人员来完成。
line

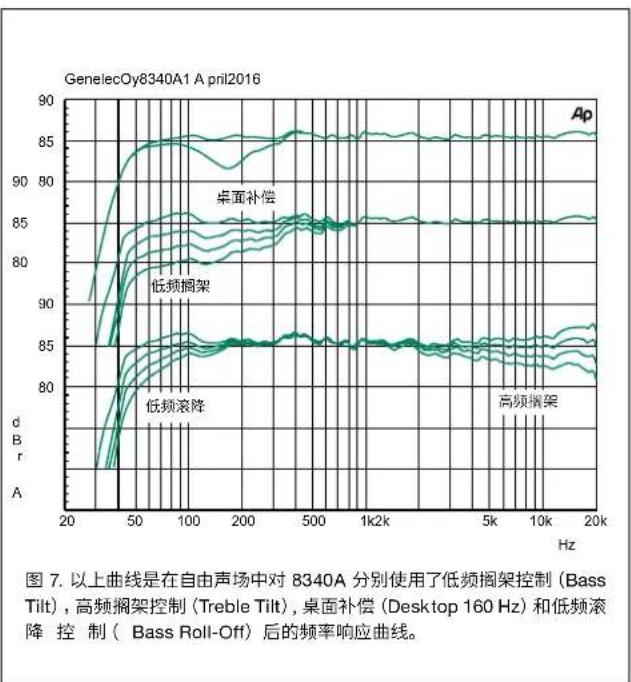

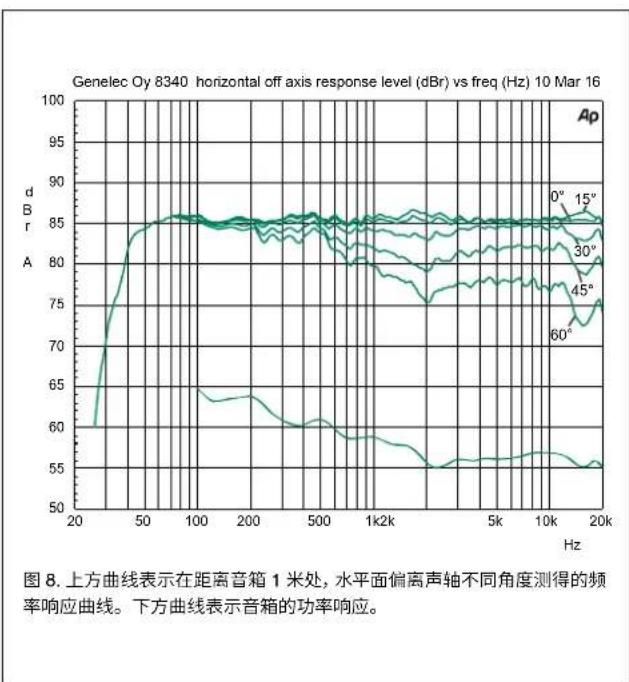

| Frequency (Hz) | d B (dB) | | -------------- | -------- | | 20 | ~85 | | 50 | ~85 | | 100 | ~85 | | 200 | ~85 | | 500 | ~85 | | 1k2k | ~85 | | 5k | ~85 | | 10k | ~85 | | 20k | ~85 |

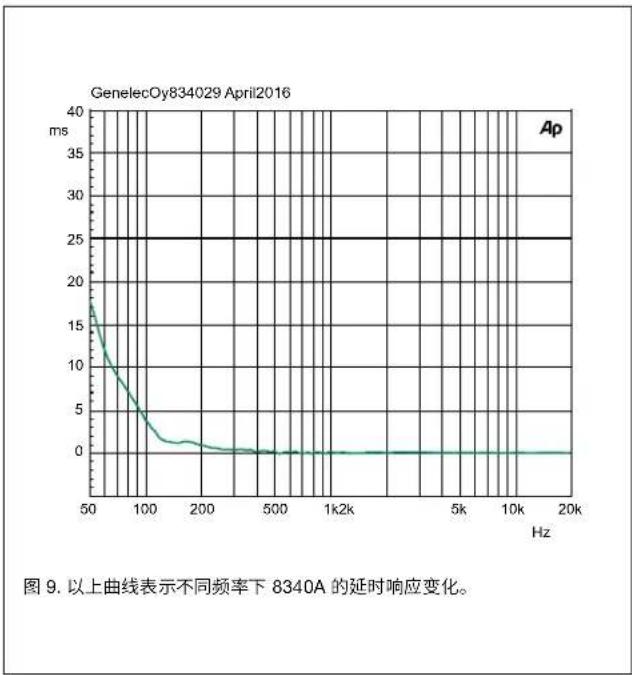

line
| Frequency (Hz) | 0° | 15° | 30° | 45° | 60° | | -------------- | ---- | ---- | ---- | ---- | ---- | | 20 | 60 | | | | | | 50 | 85 | | | | | | 100 | 85 | | | | | | 200 | 85 | | | | | | 500 | 85 | | | | | | 1k2k | 85 | | | | | | 5k | 85 | | | | | | 10k | 85 | | | | | | 20k | 85 | | | | |安全注意事项
尽管 8340A 已经按照国际安全标准设计，仍应注意以下警告和注意事项，确保安全操作以及安全的音箱工作条件：
- 切勿自行拆开音箱。任何关于音箱的维护或维修都应由真力授权的维修服务人员来完成。
- 切勿使用未连接保护地的电源，这可能会危及人身安全。
- 切勿将音箱暴露在水中或潮湿环境，这可能会导致火灾或触电。
- 切勿在音箱上或其附近摆放装有液体的物品，例如花瓶。
- 请注意，本设备采用电源插头作为断开装置。除非将电源线从音箱上或电源插座上拔掉，否则设备并未完全与交流电源断开连接。
- 确保音箱后方有足够的空气流动，使音箱能够充分冷却。
- 切勿阻挡音箱周围的气流。
警告!
音箱可以产生超过 85 dB 的声压级，这可能会引起永久性听力损伤。
真力 8340A 针对材料和工艺上的质量问题提供 2 年的质保服务。通过扫描包装箱上的二维码注册您的音箱，可将质保期延长至 5 年。详细质保条款可在 www.genelec.cn 的“服务支持 > 维修与延保服务”页面查看。
FCC 符合性声明
注意: 该设备已经过测试, 符合 B 类数字设备的限制, 且符合 FCC 标准第 15 部分的要求。这些限制旨在提供合理的保护, 防止在住宅区安装时产生有害干扰。该设备会产生、使用并辐射射频能量, 如果未按照说明安装和使用, 则可能对无线通信造成有害干扰。但是, 我们无法保证在特定安装中不产生干扰。如果设备对无线电和电视的接收产生有害的干扰, 用户可通过开关该设备进行验证, 我们建议用户采用下述一种或多种手段消除干扰:
- 重新调整天线的方向和位置。
- 增加该设备与接收器之间的距离。
- 将该设备和接收器分别连接到不同电路的插座上。
- 向经销商或有经验的无线电/电视技术人员寻求帮助。
- 任何未经制造商许可的改动都将让用户丧失在 FCC 规定下操作设备的权力。

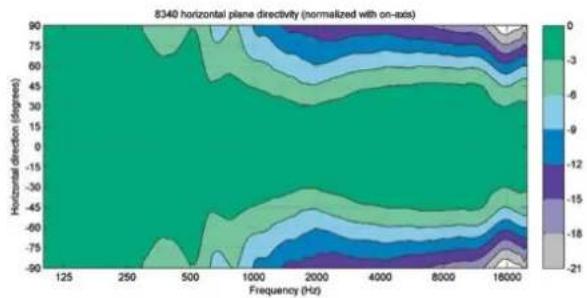

图 10. 上图表示 8340A 的水平面指向特性。
heatmap

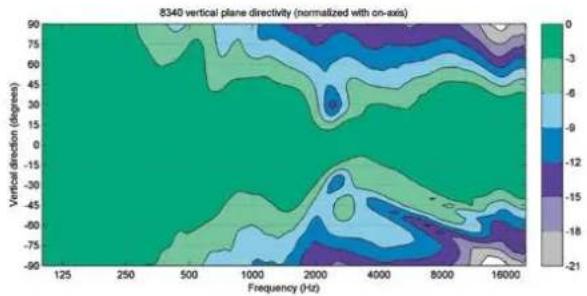

8340 vertical plane directivity (normalized with on-axis) | Frequency (Hz) | -90 | -75 | -60 | -45 | -30 | -15 | 0 | 15 | 30 | 45 | 60 | 75 | |---|---|---|---|---|---|---|---|---|---|---|---|---| | 125 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 250 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 500 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 1000 | -3 | -3.5 | -4.5 | -5.5 | -6.5 | -7.5 | -8.5 | -9.5 | -10.5 | -11.5 | -12.5 | -13.5 | | 2000 | -6.5 | -6.5 | -7.5 | -8.5 | -9.5 | -10.5 | -11.5 | -12.5 | -13.5 | -14.5 | -15.5 | -16.5 | | 4000 | -9.5 | -9.5 | -10.5 | -11.5 | -12.5 | -13.5 | -14.5 | -15.5 | -16.5 | -17.5 | -18.5 | -19.5 | | 8000 | -12.5 | -12.5 | -13.5 | -14.5 | -15.5 | -16.5 | -17.5 | -18.5 | -19.5 | -20.5 | -21.5 | -22.5 | | 16000 | -15.5 | -15.5 | -16.5 | -17.5 | -18.5 | -19.5 | -20.5 | -21.5 | -22.5 | -23.5 | -24.5 | -25.5 | The chart displays a contour plot of vertical plane directivity values normalized with on-axis coordinates.图 11. 上图表示 8340A 的垂直面指向特性。
| 系统参数 | |
| 8340A | |
| 低频截止频率,-6 dB < 38 Hz | |
| 高频截止频率,-6 dB >22 kHz | |
| 频率响应精确度,±1.5 dB 45 Hz - 20 kHz | |
| 半开放空间内,轴上最大短时正弦波声学输出,100 Hz - 3 kHz均值@1米 | ≥110 dB SPL |
| 在相同条件下,使用IEC计权噪声测试最大长期RMS声学输出(受驱动单元保护电路限制)@1米 | 100 dB SPL |
| 在听音室内,使用音乐素材进行测试,每对音箱最大峰值声学输出@1米 | ≥118 dB |
| 自由声场内自身噪声电平@1米轴上(A计权) | ≤5 dB |
| 总谐波失真@90 dB SPL @1米,轴上。频率:50...100 Hz>100 Hz | <2%<0.5% |
| 驱动单元低音高音所有驱动单元均带有磁屏蔽特性 | 165毫米( 6^1/_2 英寸)锥体19毫米( ^6/_4 英寸)金属球顶 |
| 重量 | 8.4千克(18.5磅) |
| 尺寸高度宽度深度高度含隔振底座(Iso-PodTM) | 350毫米( 13^13/_16 英寸)237毫米(9%英寸)223毫米( 8^13/_16 英寸)365毫米(14%英寸) |
功放部分
| 8340A | |
| 低音功放短期输出功率高音功放短期输出功率(长期输出功率受驱动单元保护电路限制) | 150瓦150瓦 |
| 在标称输出功率下功放系统失真参数<0.01% | |
| 系统信噪比(A计权)低频高频 | >109dB>110dB |
| 电源电压 | 100-240伏交流电50/60Hz |
| 功耗待机(ISS)空闲满输出(短期) | <1瓦12瓦180瓦 |
信号处理部分
| 8340A | |
| 模拟信号输入接口:卡侬(XLR)母座(平衡式10k欧姆) | 针脚1:地针脚2:正极针脚3:负极 |
| 最大模拟信号输入电平 | +25.0 dBu |
| 模拟输入灵敏度(100dB SPL@1米) | -6 dBu |
| 使用灵敏度旋钮时,模拟输入灵敏度 | 调整范围为从+6到-6 dBu |
| 数字信号输入接口:卡侬(XLR)母座(110欧) | AES/EBU单线 |
| 数字信号输出/环出接口:卡侬(XLR)公座(110欧) | AES/EBU单线 |
| 数字信号输入量化精度 | 16 - 24 bits |
| 采样范围 | 32 - 192 kHz |
| 数字输入灵敏度(100dB SPL@1米) | -30 dBFS |
| 使用灵敏度旋钮时,数字输入灵敏度 | 调整范围为从+6到-6 dBu |
| 控制网络类型连接方式 | 专有的GLM控制网络2个RJ45接口,5类网线 |
| 分频点 | 2.6 kHz |
| GLMTM软件频率响应调整*参量陷波滤波器搁架滤波器 | 16段2段低频、2段高频 |
| 系统房间响应校准 | 使用真力GLMTM软件进行自动或手动校准,也可使用音箱背板上的拨档开关 |
* 真力音箱管理软件（GLM™）包含陷波滤波器和指架滤波器的调整，AutoCal™自动校准和GLM手动系统校准功能。
Genelec D0133R003 文献版权所有 © 09.2017 Genelec Oy。数据如有更改，恕不另行通知。
