LEGEND 970 - SSD ADATA - 免费用户手册

产品类型	SSD（固态硬盘）
品牌	ADATA
型号	LEGEND 970
外形规格	M.2 2280
接口	PCIe Gen4 x4, NVMe 1.4
容量	1TB / 2TB / 4TB
顺序读取速度	最高 7,400 MB/s
顺序写入速度	最高 6,800 MB/s
随机读取 (IOPS)	最高 1,000K IOPS
随机写入 (IOPS)	最高 1,000K IOPS
NAND闪存类型	3D TLC NAND
控制器	Innogrit IG5236
DRAM缓存	是，DDR4 DRAM
尺寸 (长 x 宽 x 高)	22 x 80 x 8.6 mm
重量	约 20 g
功耗 (主动)	最高 8.5W
功耗 (空闲)	低于 50 mW
工作温度	0°C 至 70°C
存储温度	-40°C 至 85°C
耐久性 (TBW)	最高 740 TBW (1TB 型号)
平均无故障时间 (MTBF)	2,000,000 小时
保修	5年有限保修
主要功能	高速数据存储，操作系统启动盘，游戏，内容创作
清洁与维护	无需清洁；保持干燥无尘环境
安全	符合RoHS标准
备件与可维修性	不可维修；如有缺陷更换整个单元

常见问题 - LEGEND 970 ADATA

如何安装ADATA LEGEND 970 SSD？

将M.2驱动器插入主板上的相应插槽，用螺丝固定（通常随附）。您的系统必须支持PCIe Gen4才能获得全部性能。

LEGEND 970是否与我的笔记本电脑兼容？

大多数带有M.2 2280插槽并支持NVMe的现代笔记本电脑都兼容。请检查您笔记本电脑的规格，确保其支持PCIe Gen4或至少Gen3。

是否需要散热器？

LEGEND 970包含预装的散热器用于热管理。如果您的主板有自己的散热器，可以使用其中任何一个，但建议使用随附的散热器。

这款SSD的寿命是多久？

耐用性等级表示1TB型号最高740 TBW（更大容量更高）。在典型使用下，应可持续多年。5年保修涵盖缺陷。

我可以将其用作外部驱动器吗？

可以，使用兼容的USB转NVMe硬盘盒。但是，最高速度将受限于硬盘盒和接口（例如，USB 3.2 Gen2x2）。

如何检查其健康状况？

使用ADATA的SSD Toolbox软件监控健康状况、温度和剩余寿命。您也可以使用第三方工具，如CrystalDiskInfo。

为什么我的驱动器速度比宣传的慢？

确保您使用的是PCIe Gen4插槽，并且您的系统支持它。后台任务和驱动器填充水平也会影响性能。使用TRIM并保持驱动器健康。

如果SSD出现故障，我可以恢复数据吗？

如果驱动器被识别，您可以使用软件恢复数据。如果完全故障，专业数据恢复可能可行，但成本高昂且无法保证。始终保留备份。

是否支持PS5？

是的，LEGEND 970作为PCIe Gen4 M.2 SSD符合PS5要求。确保安装散热器并检查游戏机的兼容性列表。

保修流程是什么？

5年有限保修涵盖缺陷。联系ADATA支持或您的零售商进行更换。保留收据，不要打开驱动器，否则可能使保修失效。

用户手册 LEGEND 970 ADATA

主機、螺絲起子、新的ADATA M.2固態硬碟。 *請準備一支一般大小的螺絲起子(牙頭直徑約3.5mm)，用來拆卸機殼；以及一支較小的拿來拆卸固態硬碟，由於鎖M.2固態硬碟的螺絲是比較小顆的，螺絲起子的牙頭建議使用直徑1.85-1.98mm左右。

在更換新的固態硬碟之前，建議先將電腦中的資料備份到外接式硬碟中。

*建議另外準備一顆外接式硬碟，讓更換固態硬碟的過程不會遺失任何重要資料。

完成備份後，請確實將主機關機，避免更換過程中資料的遺失，或是對系統及各零組件的損害。

4. 關閉主機後方的電源鍵，並將電源線拔除

此動作是避免微量的電流通過，會造成系統及零件合資料損害。

*每一台主機的電源鍵位置不盡相同，請參照該主機的使用者說明書。

安裝固態硬碟步驟

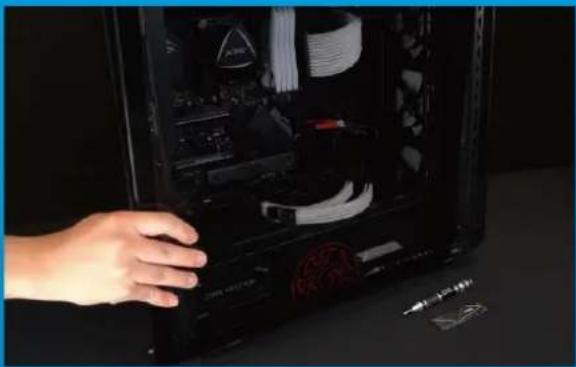

使用正常牙頭直徑的螺絲起子，將機殼上的螺絲取下。

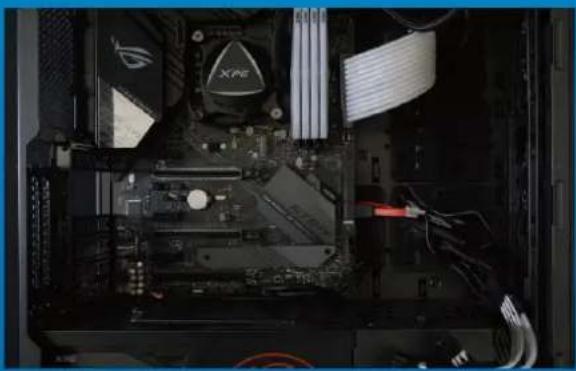

2. 確認M.2固態硬碟的插槽位置以及螺絲

確認新購買的M.2固態硬碟符合插槽大小，以及主機板上有無螺絲。

*每一台主機的固態硬碟插槽位置不盡相同，也可以參閱使用者手冊尋找該位置所在。

**一般來說，固定固態硬碟的螺絲會在主機出廠時裝載在主機板上。

使用牙頭較小直徑的螺絲起子，將主機板上的螺絲取下，接著將固態硬碟的金手指對準插槽上的金色凹槽，並確認固態硬碟上的金手指缺口與PCIe插槽凹口對齊，表示方向正確，以傾斜角度插入後，並推到底確認裝得穩妥。

*請小心握住固態硬碟的側面，M.2插槽上的接口有防呆設計，請依固態硬碟金手指與接口對應之方向插入，如有干涉切勿強行插入，以免造成產品損壞。

*勿過度拴緊螺絲，造成螺牙或是產品毀損。

*勿過度拴緊螺絲，造成螺牙或是背蓋毀損。

6. 將電源線重新裝上，並開啓電源鍵即完成安裝

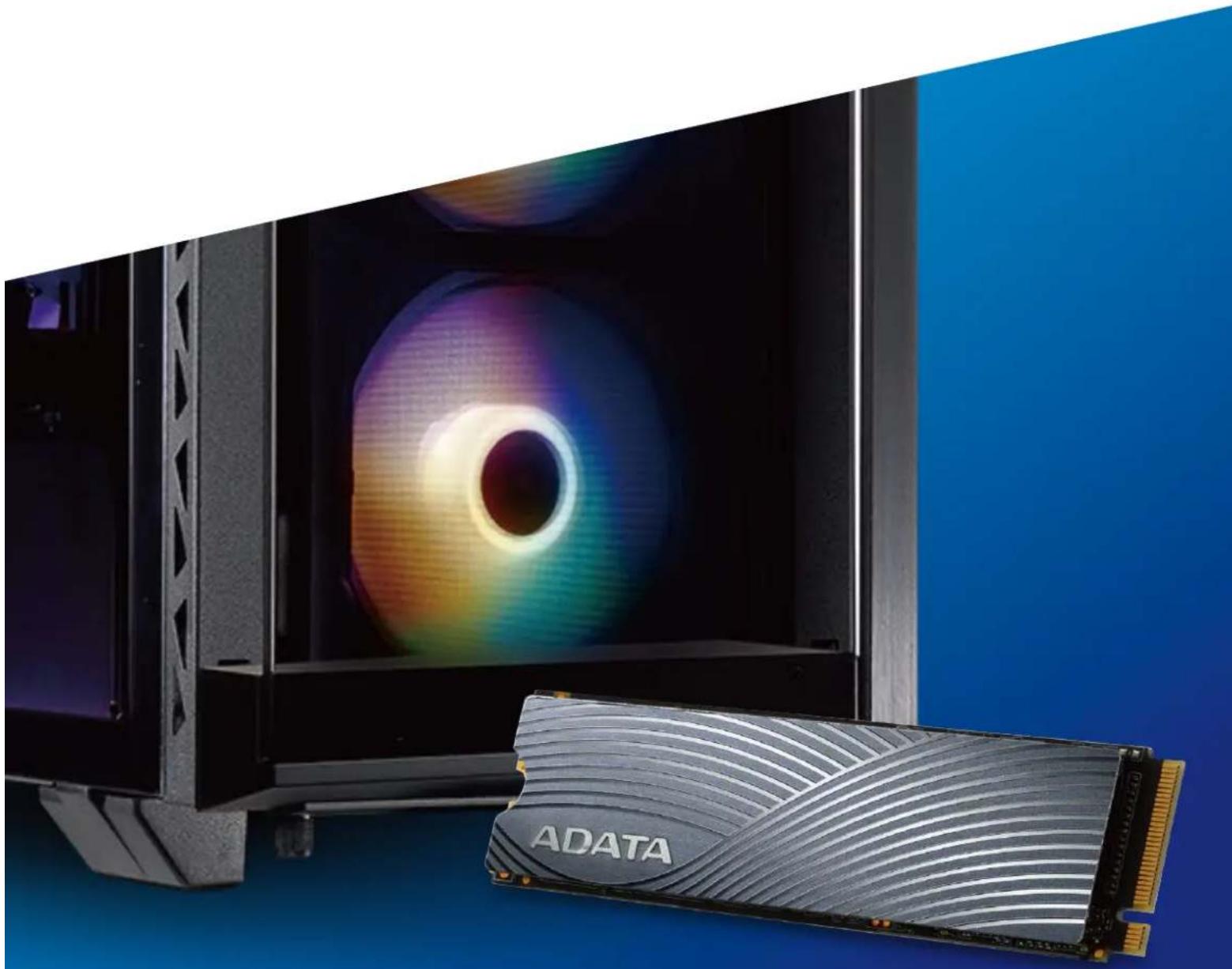

如何在台式电脑安装M.2固态硬盘

电脑主机、螺丝起子、新的ADATA M.2固态硬盘。*请准备一支一般大小的螺丝起子(牙头直径约3.5mm)，用来拆卸机箱；以及一支较小的拿来拆卸固态硬盘，由于锁M.2 固态硬盘的螺丝是比较小颗的，螺丝起子的牙头建议使用直径1.85-1.98mm左右。

2. 备份数据

在更换新的固态硬盘之前，建议先将电脑中的数据备份到外接式硬盘中。

*建议另外准备一颗外接式硬盘，让更换固态硬盘的过程不会遗失任何重要数据。

3. 请确认关机

完成备份后，请确认已将主机完全关闭，而非休眠。避免更换过程中数据的遗失，或是对系统及各零组件的损害。

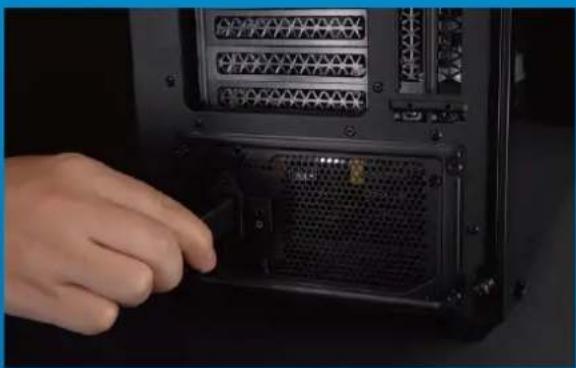

4. 关闭主机后方的电源开关，并将电源线拔除

此动作是避免微量的电流通过，会造成系统及零件和数据损害。

*每一台主机的电源开关位置不尽相同，请参照该主机的用户说明书。

安装固态硬盘步骤

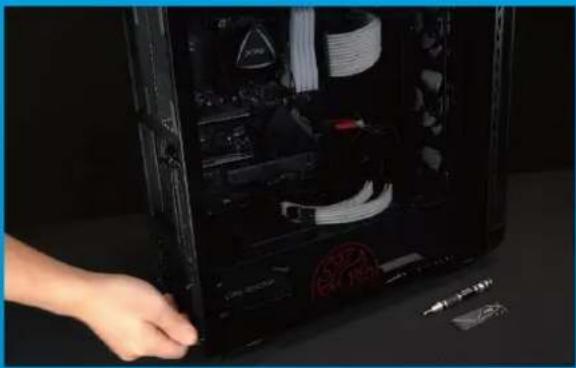

使用正常牙头直径的螺丝起子，将侧板上的螺丝取下。

2. 确认M.2固态硬盘的插槽位置以及螺丝

确认新购买的M.2固态硬盘符合插槽大小，以及主板上有无螺丝。

*每一台主机的固态硬碟插槽位置不尽相同，也可以参阅用户手册寻找该位置所在。

**一般来说，固定固态硬盘的螺丝会在笔电出厂时装载在主板上。

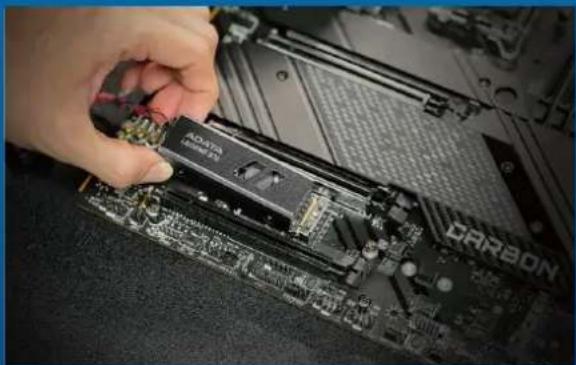

使用牙头较小直径的螺丝起子，将主板上的螺丝取下，接著将固态硬盘的金手指对准插槽上的金色凹槽，并确认固态硬盘上的金手指缺口与PCIe插槽凹口对齐，表示方向正确，以倾斜角度插入后，并推到底确认装得稳妥。

*请小心握住固态硬盘的侧面，M.2插槽上的接口有防呆设计，请依固态硬盘金手指与接口对应之方向插入，如有干涉切勿强行插入，以免造成产品损坏。

*勿过度拧紧螺丝，造成螺牙或是产品毁损。

*勿过度拧紧螺丝，造成螺牙或是背盖毁损。

6. 将电源线重新装上，并开启电源键即完成安装

INSTALLING A M.2 SSD ON A DESKTOP PC

1. 將手指伸入手指孔, 握住產品本體稍微施力, 先將左邊抽出泡殼 (以防電源線因拉扯而破損), 再將產品整支取出

5.再拿起主機裡電源供應器的SATA線(母頭)

註: 可從電源供應器的線材包當中可找到此線

註:對接時注意電源線金手指方向,方可順利接上

主機、螺絲起子、新的ADATA M.2固態硬碟。 *請準備一支一般大小的螺絲起子(牙頭直徑約3.5mm)，用來拆卸機殼；以及一支較小的拿來拆卸固態硬碟，由於鎖M.2固態硬碟的螺絲是比較小顆的，螺絲起子的牙頭建議使用直徑1.85-1.98mm左右。

在更換新的固態硬碟之前，建議先將電腦中的資料備份到外接式硬碟中，以防更換固態硬碟的過程不會遺失任何重要資料。

3. 請確實關機

完成備份後，請確實將主機關機，避免更換過程中資料的遺失，或是對系統及各零組件的損害。

此動作是避免微量的電流通過，會造成系統及零件合資料損害。

*此動作是避免微量的電流通過，會造成系統及零件和資料損害。

安裝固態硬碟步驟

使用正常直徑的螺絲起子，將背板的螺絲取下。

*若不知道自己的主機該如何操作，請查閱該主機的使用者手冊。

2. 確認M.2固態硬碟的插槽位置以及螺絲

確認新購買的M.2固態硬碟符合插槽大小，以及主機板上有無螺絲。

*每一台主機的固態硬碟插槽位置不盡相同，也可以參閱使用者手冊尋找該位置所在。

**一般來說，固定固態硬碟的螺絲會在筆電出廠時裝載在主機板上。

使用牙頭較小直徑的螺絲起子，將主機板上的螺絲取下，接著將固態硬碟的金手指對準插槽上的金色凹槽，並確認固態硬碟上的金手指缺口與PCIe插槽凹口對齊，表示方向正確，以傾斜角度插入後，並推到底確認裝得穩妥。

*請小心握住固態硬碟的側面，M.2插槽上的接口有防呆設計，請依固態硬碟金手指與接口對應之方向插入，如有干涉切勿強行插入，以免造成產品損壞。

*勿過度拴緊螺絲，造成螺牙或是產品毀損。

*勿過度拴緊螺絲，造成螺牙或是背蓋毀損。

6. 將電源線重新裝上，並開啓電源鍵即完成安裝

如何在笔记本电脑安装M.2固态硬盘

笔记本电脑、螺丝起子、新的ADATA M.2固态硬盘。*请准备一支一般大小的螺丝起子（牙头直径约3.5mm），用来拆卸电脑外壳；以及一支较小的拿来拆卸固态硬盘，由于固定M.2固态硬盘的螺丝是比较小颗的，螺丝起子的牙头建议使用直径1.85-1.98mm左右。

在更换新的固态硬盘之前，建议先将电脑中的数据备份到外接式硬盘中，以防更换固态硬盘的过程不会遗失任何重要数据。

3. 请确认关机

完成备份后，请确认已将主机完全关闭，避免更换过程中数据的遗失，或是对系统及各零组件的损害。

此动作是避免微量的电流通过，会造成系统及零件和数据损害。

*此动作是避免微量的电流通过，会造成系统及零件合资料损害。

安装固态硬盘步骤

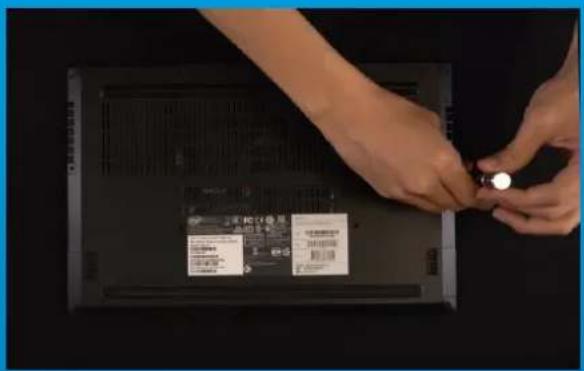

使用正常直径的螺丝起子，将背板的螺丝取下。

*若不知道自己的电脑该如何操作，请查阅该主机的使用者手册。

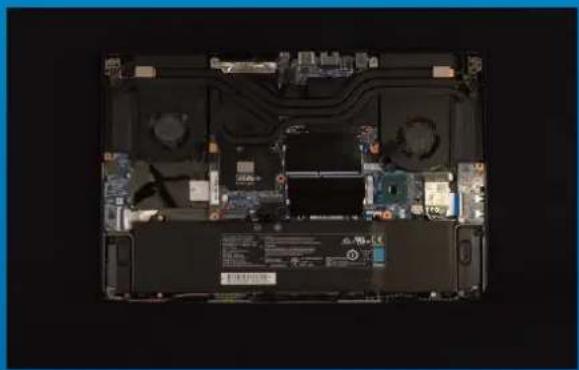

2. 确认M.2固态硬盘的插槽位置以及螺丝

确认新购买的M.2固态硬盘符合插槽大小，以及主板上有无螺丝。

*每一台电脑的固态硬碟插槽位置不尽相同，也可以参阅用户手册寻找该位置所在。

**一般来说，固定固态硬盘的螺丝会在笔电出厂时装载在主板上。

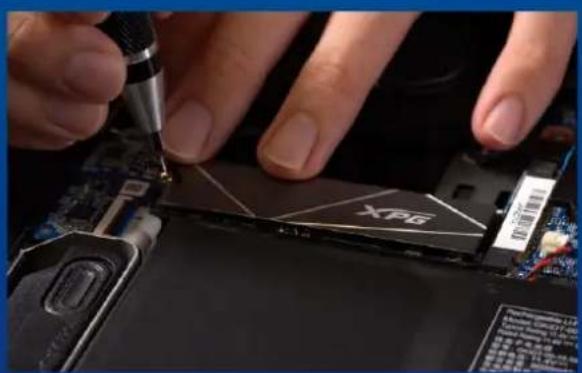

使用牙头较小直径的螺丝起子，将主板上的螺丝取下，接著将固态硬盘的金手指对准插槽上的金色凹槽，并确认固态硬盘上的金手指缺口与PCIe插槽凹口对齐，表示方向正确，以倾斜角度插入后，并推到底确认装得稳妥。

*请小心握住固态硬盘的侧面，M.2插槽上的接口有防呆设计，请依固态硬盘金手指与接口对应之方向插入，如有干涉切勿强行插入，以免造成产品损坏。

*勿过度拴紧螺丝，造成螺牙或是产品毁损。

*勿过度拴紧螺丝，造成螺牙或是背盖毁损。

6. 将电源线重新装上，并开启电源键即完成安装

INSTALLING A M.2 SSD ON A LAPTOP PC
