产品类型	SSD（固态硬盘）
外形尺寸	2.5英寸
接口	SATA III（6 Gb/s）
NAND闪存	3D TLC
可用容量	240GB、480GB、960GB
顺序读取速度	高达 520 MB/s
顺序写入速度	高达 450 MB/s
尺寸（长 x 宽 x 高）	100.45 x 69.85 x 7.0 毫米
重量	约 47 克
功耗（运行）	2.0 瓦
功耗（空闲）	0.3 瓦
工作温度	0°C 到 70°C
存储温度	-40°C 到 85°C
MTBF（平均无故障时间）	1,000,000 小时
保修	3年有限保修
抗震性能	1500 G / 0.5 毫秒
抗振动性能	20 G（10-2000 Hz）
支持的操作系统	Windows、Mac、Linux
维护与清洁	无需定期维护；远离潮湿和极端温度
安全特性	内置ECC（纠错码）、磨损均衡、TRIM支持
备件与可维修性	无用户可维修部件；请联系ADATA支持

常见问题 - Ultimate SU630 ADATA

ADATA Ultimate SU630 SSD的外形尺寸是多少？

ADATA Ultimate SU630是一款2.5英寸SSD，专为标准笔记本电脑和台式机硬盘位设计。

SU630使用什么接口？

它使用SATA III（6 Gb/s）接口，向下兼容SATA II和SATA I。

最大读写速度是多少？

顺序读取速度高达520 MB/s，顺序写入速度高达450 MB/s。

使用什么NAND闪存技术？

SU630使用3D TLC（三层单元）NAND闪存，兼顾性能与成本。

SU630是否兼容我的笔记本电脑？

它兼容任何具有标准2.5英寸SATA硬盘位的设备。请检查笔记本电脑的规格以确认硬盘厚度（7毫米）。

如何安装SU630 SSD？

安装过程简单：关闭设备电源，打开硬盘位，连接SATA数据线和电源线，用螺丝固定硬盘。您可能需要克隆现有硬盘或安装新操作系统。

SU630的寿命如何？

该SSD的MTBF为1,000,000小时，并提供3年有限保修。实际寿命取决于使用情况和数据写入量。

SU630是否支持TRIM？

是的，SU630支持TRIM，这允许操作系统通知SSD哪些数据块不再使用，从而有助于长期保持性能。

SU630的功耗是多少？

运行功耗约为2.0 瓦，空闲功耗为0.3 瓦，能效较高。

我可以将SU630用作外部驱动器吗？

可以，配合外部SATA转USB适配器或硬盘盒，SU630可用作便携式外部SSD。

用户手册 Ultimate SU630 ADATA

主機、螺絲起子、新的ADATA 2.5吋SATA固態硬碟。*請準備一支一般大小的螺絲起子（牙頭直徑歐3.5mm），用來拆卸機殼。

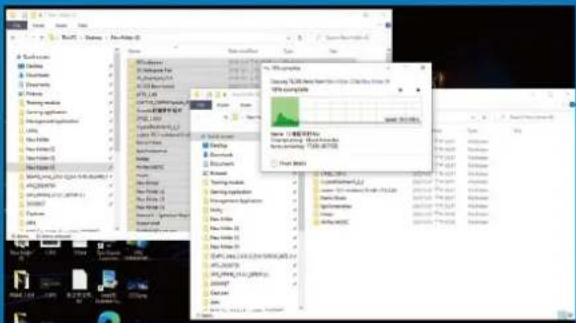

在更換新的固態硬碟之前，建議先將電腦中的資料，備份到外接式硬碟中。

*建議另外準備一顆外接式硬碟，讓更換固態硬碟的過程不會遺失任何重要資料。

完成備份後，請確實將主機關機，避免更換過程中資料的遺失，或是對系統及各零組件的損害。

4. 關閉主機後方的電源鍵，並將電源線拔除

此動作是避免微量的電流通過，會造成系統及零件合資料損害。

*每一台主機的電源鍵位置不盡相同，請參照該主機的使用者說明書。

安裝固態硬碟步驟

使用正常直徑的螺絲起子，將背板的螺絲取下。

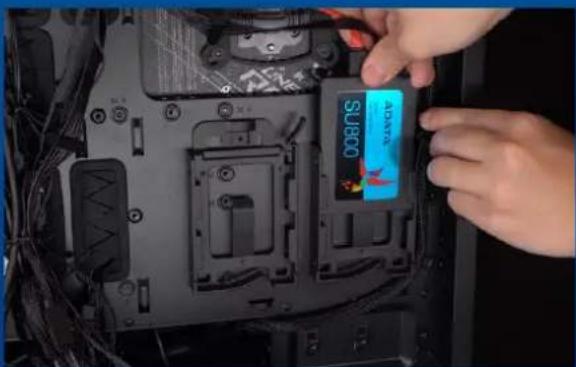

2. 確認2.5吋硬碟插槽位置，並拆下支架

請仔細檢查主機板側面，可以找到未使用到的2.5吋支架。

*若不知道自己的電腦該如何操作，請查閱該主機的使用者手冊。

*每一台主機固定硬碟的方式不盡相同，可能會有抽屜式或是支架式來放置固態硬碟，取下方式就會有拉出托架或支撐框架。

**卸下支架時，請仔細查看頂部或側面的螺釘，這些螺釘可能會固定在上面。

4. 將排線與支架裝上新的2.5吋固態硬碟，放回支架或是托盤

排線上有一排金手指，固態硬碟也是，將相同的位置對準，表示方向正確，並重新將支架或托盤放回到插槽中。

*2.5吋排線上的接口有防呆設計，請依固態硬碟金手指與接口對應之方向插入，如有干涉切勿強行插入，以免造成產品損壞。

*勿過度拴緊螺絲，造成螺牙或是背蓋毀損。

6. 將電源線重新裝上，並開啓電源鍵即完成安裝

如何在台式电脑安装2.5吋 SATA固态硬盘

电脑主机、螺丝起子、新的ADATA固态硬盘。

*请准备一支一般大小的螺丝起子(牙头直径3.5mm)，用来拆卸外壳。

2. 备份数据

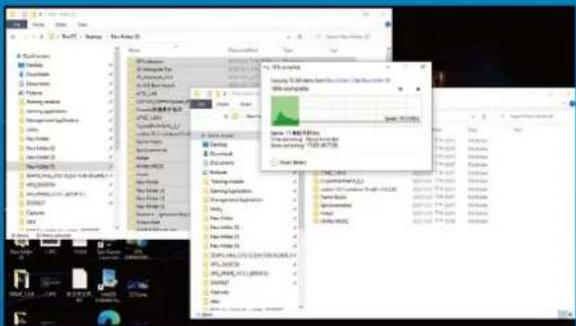

在更换新的固态硬盘之前，建议先将电脑中的数据备份到外接式硬盘中。

*建议另外准备一颗外接式硬盘，让更换固态硬盘的过程不会遗失任何重要数据。

3. 请确认关机

完成备份后，请确认已将主机完全关闭，而非休眠。避免更换过程中数据的遗失，或是对系统及各零组件的损害。

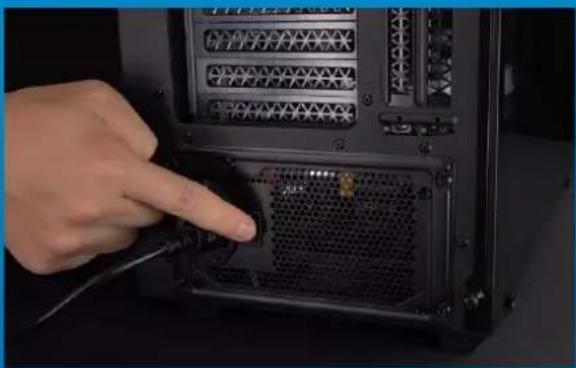

4. 关闭主机后方的电源开关，并将电源线拔除

此动作是避免微量的电流通过，仍会造成系统及零件和数据损害。

*每一台主机的电源开关位置不尽相同，请参照该主机的用户说明书。

安装固态硬盘步骤

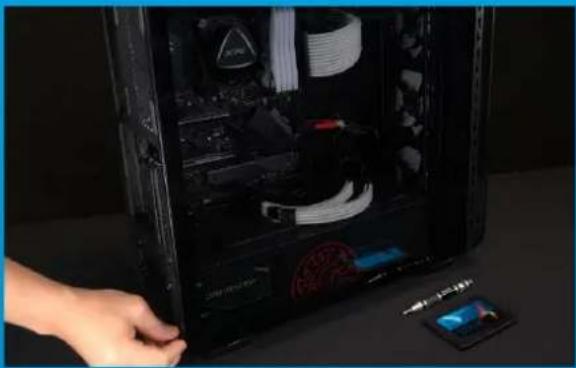

使用正常直径的螺丝起子，将侧板上的螺丝取下。

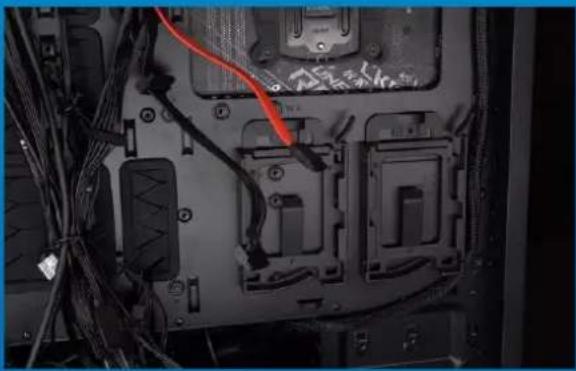

2. 确认2.5吋硬盘的插槽位置，并拆下支架

请仔细检查主板侧面，可以找到未使用到的2.5吋支架。

*若不知道自己的电脑该如何操作，请查阅该电脑的用户手册。

*每一台电脑固定硬盘的方式不尽相同，可能会有抽屉式或是支架式来放置固态硬盘，取下方式就会有拉出托架或支撑框架。

**卸下支架时，请仔细查看顶部或侧面的螺钉，这些螺钉可能会固定在上面。

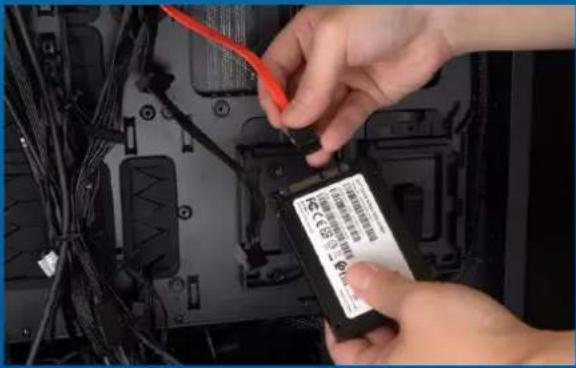

4. 将扁平电缆与支架装上新的2.5吋固态硬盘

扁平电缆上有一排金手指，固态硬盘也是，将相同的位置对准，表示方向正确，并重新将支架或托盘放回到插槽中。

*2.5时扁平电缆上的接口有防呆设计，请依固态硬盘金手指与接口对应之方向插入，如有干涉切勿强行插入，以免造成产品损坏。

*勿过度拧紧螺丝，造成螺牙或是背盖毁损。

6. 将电源线重新装上，并开启电源键即完成安装

INSTALLING AN 2.5" SATA SSD ON A DESKTOP PC

主機、螺絲起子、新的ADATA 2.5吋SATA固態硬碟。

*請準備一支一般大小的螺絲起子（牙頭直徑約3.5mm），用來拆卸機殼。

在更換新的固態硬碟之前，建議先將電腦中的資料備份到外接式硬碟中。

*建議另外準備一顆外接式硬碟，讓更換固態硬碟的過程不會遺失任何重要資料。

3. 請確實關機

完成備份後，請確實將主機關機，避免更換過程中資料的遺失，或是對系統及各零組件的損害。

此動作是避免微量的電流通過，會造成系統及零件合資料損害。

*每一台筆電拆卸電池的方式不盡相同，請參照該筆電的使用者說明書，以達安全拆卸的目的。

安裝固態硬碟步驟

使用正常直徑的螺絲起子，將背板的螺絲取下。

*若不知道自己的主機該如何操作，請查閱該主機的使用者手冊。

*支架是用來固定放置固態硬碟，因為插槽與固態硬碟本身的大小不完全相同，所以這時候會用到支架。

3. 將排線與支架裝上新的2.5吋固態硬碟

排線上有一排金手指，固態硬碟也是，將相同的位置對準，表示方向正確，並重新將支架放回到插槽。

*2.5吋插槽上的接口有防呆設計，請依固態硬碟金手指與接口對應之方向插入，如有干涉切勿強行插入，以免造成產品損壞。

*勿過度拴緊螺絲，造成螺牙或是產品毀損。

5. 將電源線重新裝上，並開啓電源鍵即完成安裝

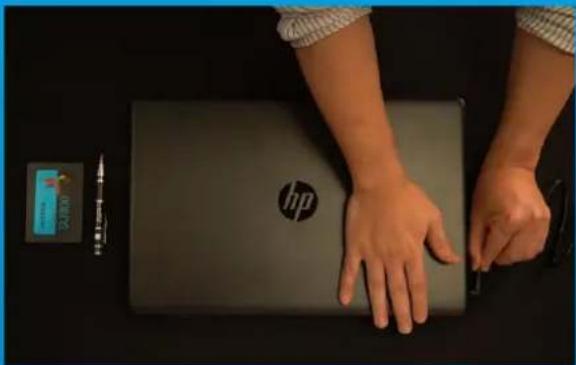

如何在笔记本电脑安装2.5吋 SATA固态硬盘

笔记本电脑、螺丝起子、新的ADATA固态硬盘。*请准备一支一般大小的螺丝起子（牙头直径约3.5mm），用来拆卸外壳。

在更换新的固态硬盘之前，建议先将电脑中的数据备份到外接式硬盘中。

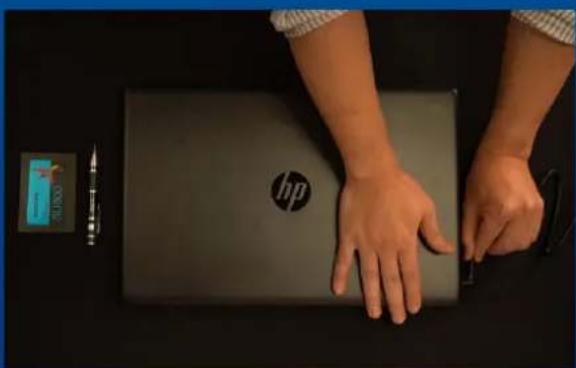

3. 请确认关机

完成备份后，请确认已将主机完全关闭，避免更换过程中数据的遗失，或是对系统及各零组件的损害。

此动作是避免微量的电流通过，会造成系统及零件和数据损害。

*每一台笔记本电脑拆卸电池的方式不尽相同，请参照该电脑的使用者说明书，以达安全拆卸的目的。

安装固态硬盘步骤

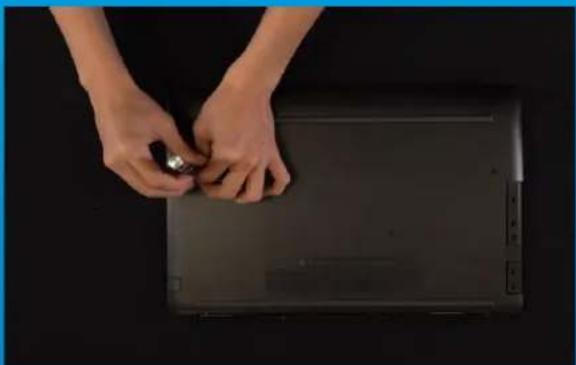

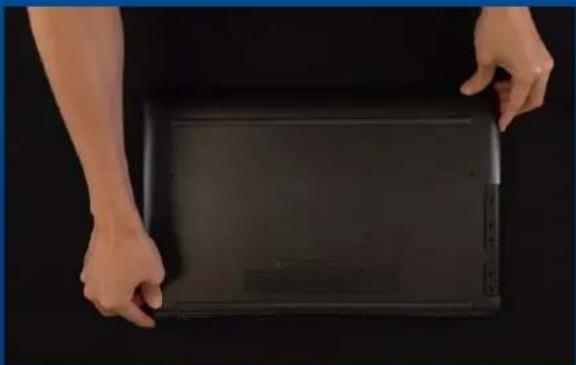

使用正常直径的螺丝起子，将背板的螺丝取下。

*若不知道自己的电脑该如何操作，请查阅该电脑的用户手册。

*支架是用来固定放置固态硬盘，因为插槽与固态硬盘本身的大小不完全相同，所以这时候会用到支架。

3. 将扁平电缆与支架装上新的2.5吋固态硬盘

扁平电缆上有一排金手指，固态硬盘也是，将相同的位置对准，表示方向正确，并重新将支架放回到插槽。

*2.5时插槽上的接口有防呆设计，请依固态硬盘金手指与接口对应之方向插入，如有干涉切勿强行插入，以免造成产品损坏。

*勿过度拧紧螺丝，造成螺牙或是背盖毁损。

1. 将电源线重新装上，并开启电源键即完成安装

INSTALLING AN 2.5" SATA SSD ON A LAPTOP PC
