Produkttyp	SSD (Solid-State-Laufwerk)
Marke	ADATA
Modell	LEGEND 970
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen4 x4, NVMe 1.4
Kapazität	1TB / 2TB / 4TB
Sequenzielle Lesegeschwindigkeit	Bis zu 7.400 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 6.800 MB/s
Zufälliges Lesen (IOPS)	Bis zu 1.000K IOPS
Zufälliges Schreiben (IOPS)	Bis zu 1.000K IOPS
NAND-Flash-Typ	3D TLC NAND
Controller	Innogrit IG5236
DRAM-Cache	Ja, DDR4-DRAM
Abmessungen (L x B x H)	22 x 80 x 8.6 mm
Gewicht	Ca. 20 g
Stromverbrauch (aktiv)	Bis zu 8.5W
Stromverbrauch (Leerlauf)	Weniger als 50 mW
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Haltbarkeit (TBW)	Bis zu 740 TBW (1 TB Modell)
Mittlere Betriebsdauer bis zum Ausfall (MTBF)	2.000.000 Stunden
Garantie	5 Jahre eingeschränkte Garantie
Hauptfunktionen	Hochgeschwindigkeitsdatenspeicherung, Betriebssystem-Startlaufwerk, Gaming, Content-Erstellung
Reinigung & Wartung	Keine Reinigung erforderlich; an einem trockenen, staubfreien Ort aufbewahren
Sicherheit	RoHS-konform
Ersatzteile & Reparierbarkeit	Nicht reparierbar; gesamte Einheit ersetzen, falls defekt

Häufig gestellte Fragen - LEGEND 970 ADATA

Wie installiere ich die ADATA LEGEND 970 SSD?

Installieren Sie das M.2-Laufwerk in den entsprechenden Steckplatz auf Ihrem Motherboard und befestigen Sie es mit einer Schraube (normalerweise beigelegt). Ihr System muss PCIe Gen4 für die volle Leistung unterstützen.

Ist die LEGEND 970 mit meinem Laptop kompatibel?

Die meisten modernen Laptops mit einem M.2 2280-Steckplatz und NVMe-Unterstützung sind kompatibel. Überprüfen Sie die Spezifikationen Ihres Laptops, um sicherzustellen, dass er PCIe Gen4 oder zumindest Gen3 unterstützt.

Benötigt es einen Kühlkörper?

Die LEGEND 970 enthält einen vorinstallierten Kühlkörper für das Wärmemanagement. Wenn Ihr Motherboard einen eigenen Kühlkörper hat, können Sie entweder verwenden, aber der mitgelieferte wird empfohlen.

Wie hoch ist die Lebensdauer dieser SSD?

Die Haltbarkeitsbewertung gibt bis zu 740 TBW für das 1 TB-Modell an (höher für größere Kapazitäten). Bei typischer Nutzung sollte es viele Jahre halten. Die 5-jährige Garantie deckt Defekte ab.

Kann ich es als externes Laufwerk verwenden?

Ja, mit einem kompatiblen USB-zu-NVMe-Gehäuse. Die maximalen Geschwindigkeiten werden jedoch durch das Gehäuse und die Schnittstelle begrenzt (z. B. USB 3.2 Gen2x2).

Wie überprüfte ich seinen Zustand?

Verwenden Sie die SSD Toolbox-Software von ADATA, um den Zustand, die Temperatur und die verbleibende Lebensdauer zu überwachen. Sie können auch Drittanbieter-Tools wie CrystalDiskInfo verwenden.

Warum ist mein Laufwerk langsamer als angegeben?

Stellen Sie sicher, dass Sie einen PCIe Gen4-Steckplatz verwenden und Ihr System dies unterstützt. Hintergrundaufgaben und der Füllstand des Laufwerks können die Leistung ebenfalls beeinträchtigen. Verwenden Sie TRIM und halten Sie das Laufwerk gesund.

Kann ich Daten wiederherstellen, wenn die SSD ausfällt?

Wenn das Laufwerk erkannt wird, können Sie Daten mit einer Software wiederherstellen. Wenn es vollständig ausfällt, ist eine professionelle Datenwiederherstellung möglicherweise möglich, aber teuer und nicht garantiert. Erstellen Sie immer Sicherungskopien.

Unterstützt es die PS5?

Ja, die LEGEND 970 erfüllt die PS5-Anforderungen als PCIe Gen4-M.2-SSD. Stellen Sie sicher, dass Sie den Kühlkörper installieren und die Kompatibilitätsliste der Konsole überprüfen.

Wie ist das Garantieverfahren?

Die 5-jährige eingeschränkte Garantie deckt Defekte ab. Kontaktieren Sie den ADATA-Support oder Ihren Händler für einen Ersatz. Bewahren Sie den Kaufbeleg auf und öffnen Sie das Laufwerk nicht, da dies die Garantie ungültig machen könnte.

BEDIENUNGSANLEITUNG LEGEND 970 ADATA

PC, Kreuzschraubendreher und ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3. IHREN PC ABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4. NETZSCHALTER AUSSCHALTEN UND NETZKABEL TRENNEN

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

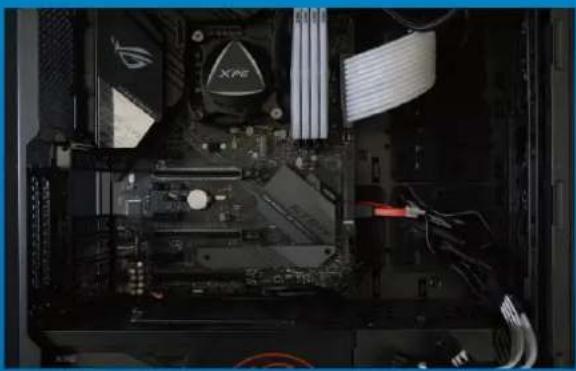

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4. SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

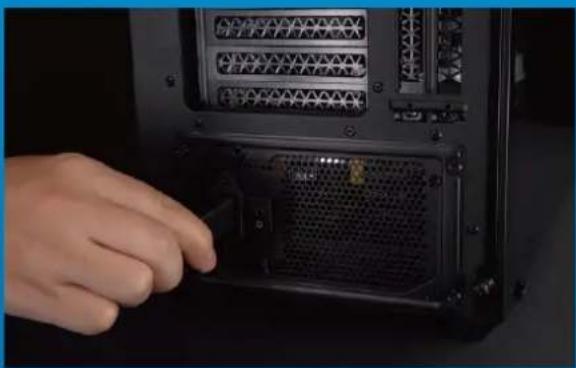

5. GEHÄUSE WIEDER ZUSAMMENBAUEN

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6. ZUM ABSCHLIEßen DER INSTALLATION NETZKABEL ANSCHLIEßen UND PC EINSCHALTEN

PC, Kreuzschraubendreher und ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

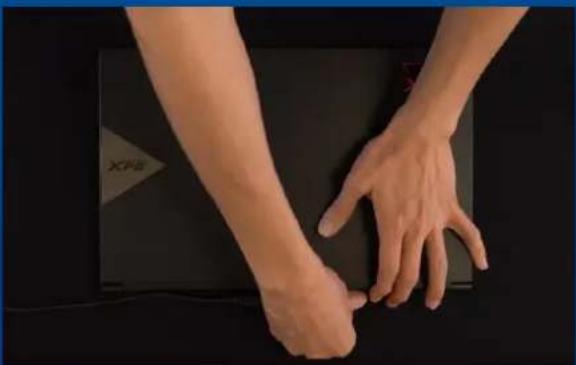

3. IHREN PC ABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

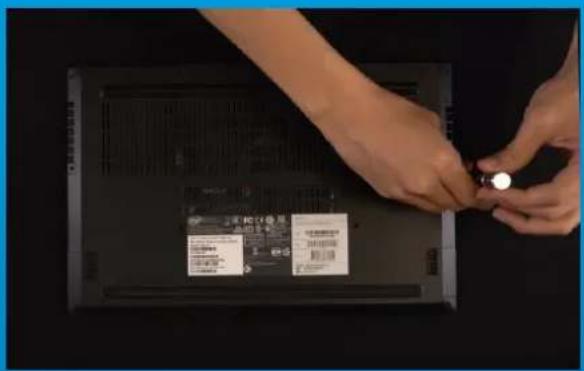

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

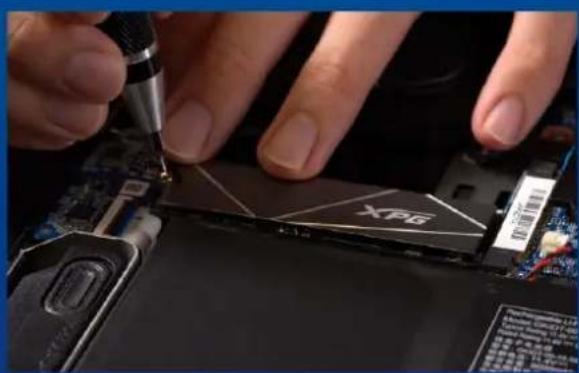

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4. SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6. ZUM ABSCHLIEßen DER INSTALLATION NETZKABEL ANSCHLIEßen UND PC EINSCHALTEN
