LEGEND 970 - SSD ADATA - Manual de utilização gratuito

Tipo de Produto	SSD (Unidade de Estado Sólido)
Marca	ADATA
Modelo	LEGEND 970
Fator de Forma	M.2 2280
Interface	PCIe Gen4 x4, NVMe 1.4
Capacidade	1TB / 2TB / 4TB
Velocidade de Leitura Sequencial	Até 7.400 MB/s
Velocidade de Escrita Sequencial	Até 6.800 MB/s
Leitura Aleatória (IOPS)	Até 1.000K IOPS
Escrita Aleatória (IOPS)	Até 1.000K IOPS
Tipo de Memória NAND Flash	3D TLC NAND
Controlador	Innogrit IG5236
Cache DRAM	Sim, DRAM DDR4
Dimensões (C x L x A)	22 x 80 x 8,6 mm
Peso	Aprox. 20 g
Consumo de Energia (Ativo)	Até 8,5W
Consumo de Energia (Em Repouso)	Menos de 50 mW
Temperatura de Operação	0°C a 70°C
Temperatura de Armazenamento	-40°C a 85°C
Resistência (TBW)	Até 740 TBW (modelo de 1TB)
Tempo Médio Entre Falhas (MTBF)	2.000.000 horas
Garantia	Garantia limitada de 5 anos
Funções Principais	Armazenamento de dados de alta velocidade, unidade de inicialização do sistema operacional, jogos, criação de conteúdo
Limpeza e Manutenção	Nenhuma limpeza necessária; mantenha em ambiente seco e livre de poeira
Segurança	Em conformidade com RoHS
Peças de Reposição e Reparabilidade	Não reparável; substitua a unidade inteira se estiver com defeito

Perguntas frequentes - LEGEND 970 ADATA

Como instalo o SSD ADATA LEGEND 970?

Instale o drive M.2 no slot apropriado da sua placa-mãe, fixe com um parafuso (geralmente incluso). Seu sistema deve suportar PCIe Gen4 para desempenho máximo.

O LEGEND 970 é compatível com meu laptop?

A maioria dos laptops modernos com um slot M.2 2280 e suporte a NVMe são compatíveis. Verifique as especificações do seu laptop para garantir que ele suporte PCIe Gen4 ou pelo menos Gen3.

Ele requer um dissipador de calor?

O LEGEND 970 inclui um dissipador de calor pré-instalado para gerenciamento térmico. Se sua placa-mãe tiver seu próprio dissipador, você pode usar qualquer um, mas o incluso é recomendado.

Qual é a vida útil deste SSD?

A classificação de resistência indica até 740 TBW para o modelo de 1TB (maior para capacidades maiores). Em uso típico, deve durar muitos anos. A garantia de 5 anos cobre defeitos.

Posso usá-lo como unidade externa?

Sim, com um gabinete USB para NVMe compatível. No entanto, as velocidades máximas serão limitadas pelo gabinete e interface (por exemplo, USB 3.2 Gen2x2).

Como verifico sua saúde?

Use o software SSD Toolbox da ADATA para monitorar saúde, temperatura e vida útil restante. Você também pode usar ferramentas de terceiros como CrystalDiskInfo.

Por que meu drive está mais lento do que o anunciado?

Certifique-se de estar usando um slot PCIe Gen4 e que seu sistema o suporta. Tarefas em segundo plano e o nível de preenchimento do drive também podem afetar o desempenho. Use TRIM e mantenha o drive saudável.

Posso recuperar dados se o SSD falhar?

Se o drive for reconhecido, você pode recuperar dados usando software. Se falhar completamente, a recuperação profissional de dados pode ser possível, mas é cara e não garantida. Sempre mantenha backups.

Ele suporta PS5?

Sim, o LEGEND 970 atende aos requisitos do PS5 como um SSD M.2 PCIe Gen4. Certifique-se de instalar o dissipador de calor e verifique a lista de compatibilidade do console.

Qual é o procedimento de garantia?

A garantia limitada de 5 anos cobre defeitos. Entre em contato com o suporte da ADATA ou seu revendedor para substituição. Guarde o recibo e não abra o drive, pois isso pode anular a garantia.

MANUAL DE UTILIZADOR LEGEND 970 ADATA

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar o gabinete; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

3. DESLIGUE SEU PC

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESLIGUE O BOTÃO LIGA/DESLIGA E DESCONECTE O CABO DE ALIMENTAÇÃO

Esta ação é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A localização do botão liga/desliga pode variar de acordo com o PC, consulte o manual do usuário.

INSTALAÇÃO

Use a chave de fenda Philips padrão para remover os parafusos e, em seguida, remova o gabinete do PC

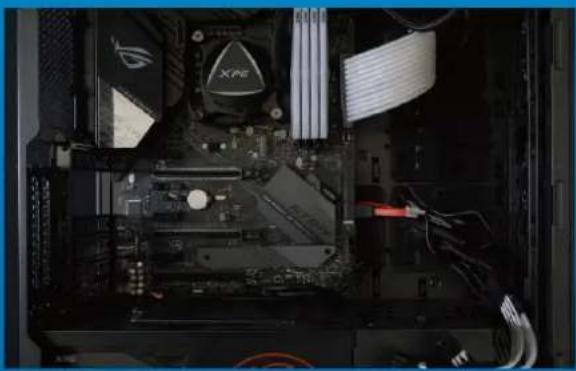

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o PC sai da fábrica.

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

* O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

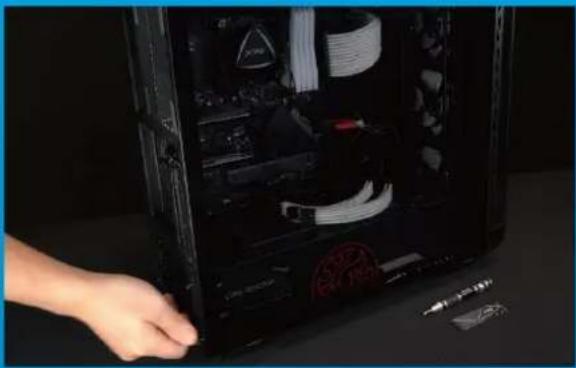

5. MONTE O GABINETE NOVAMENTE

* Não aperte demais os parafusos, pois isso pode danificar os parafusos e a placa traseira

6. CONECTE O CABO DE ALIMENTAÇÃO E LIGUE O PC PARA COMPLETAR A INSTALAÇÃO

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar a case; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm.

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

3. DESLIGUE SEU PC

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESCONECTE O CABO DE ALIMENTAÇÃO E A BATERIA

Esta etapa é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A etapa de remoção da bateria aplica-se apenas a laptops quando é possível remover a bateria. Para saber como remover a bateria, consulte o manual do usuário.

INSTALAÇÃO

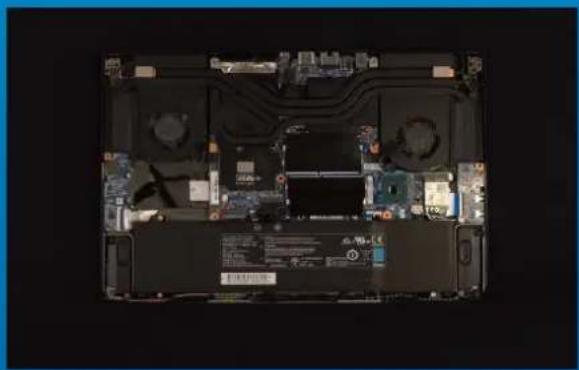

Use sua chave de fenda Phillips padrão para remover os parafusos da placa traseira.

*Se você não tiver certeza de como fazer isso, consulte o manual do usuário

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o laptop é enviado da fábrica.

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

*O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

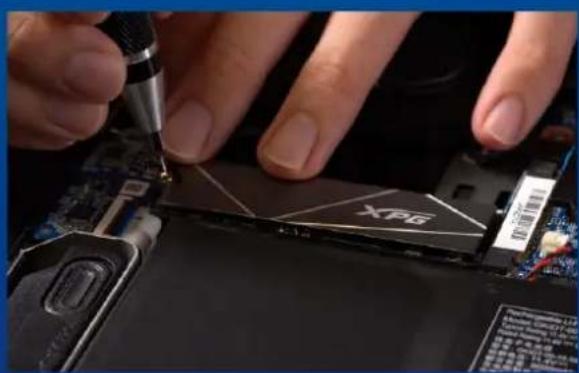

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

*Não aperte demais os parafusos

*Não aperte demais os parafusos, pois pode causar danos

6. CONECTE O CABO DE ALIMENTAÇÃO E LIGUE O PC PARA COMPLETAR A INSTALAÇÃO
