产品类型	专业无线音频接收器
品牌	DJI
型号	专业无线接收器
尺寸	约 120 x 70 x 30 毫米
重量	约 180 克
电源	USB-C 5V/2A
频率范围	2.4 GHz ISM 频段
音频输出	3.5 毫米 TRS 立体声插孔
延迟	< 20 毫秒
工作范围	最远 250 米（视距）
兼容性	DJI 无线发射器、带音频输入的相机
通道数	双通道（同时连接两个发射器）
显示屏	OLED 屏幕显示状态信息
安装方式	靴座安装或 1/4 英寸螺孔
工作温度	0°C 至 45°C
电池	内置锂离子电池，3.7V 1500mAh
充电接口	USB-C
固件更新	通过 DJI Assistant 应用程序
安全性	256 位 AES 加密

常见问题 - Pro Wireless Receiver DJI

如何将接收器与发射器配对？

按住接收器上的配对按钮 3 秒，直到 LED 闪烁，然后按下发射器上的配对按钮。设备将自动连接。

最大工作范围是多少？

开阔视距条件下最大范围为 250 米。墙壁和建筑物等障碍物可能会缩短范围。

我可以同时使用两个发射器吗？

是的，接收器支持双通道操作，允许同时使用两个发射器。

如何给接收器充电？

使用随附的线缆将接收器连接到 USB-C 电源。充满电大约需要 2 小时。

接收器有什么音频输出？

它具有 3.5 毫米 TRS 立体声插孔输出。您可以将其连接到相机、录音机或其他音频设备。

电池续航多久？

内置电池充满电后可连续使用长达 6 小时。

接收器与其他 DJI 发射器兼容吗？

它专为与 DJI Pro 无线发射器配合使用而设计，也可能与其他支持相同协议的 DJI 音频配件配合使用。

如何更新固件？

在您的计算机上下载 DJI Assistant 应用程序，通过 USB-C 连接接收器，然后按照屏幕上的说明进行更新。

我可以将接收器安装在相机上吗？

是的，接收器配有靴座适配器和 1/4 英寸三脚架螺孔，可灵活安装。

如果音频有干扰，我该怎么办？

尝试更改两个设备的频道，靠近发射器，并避免其他在同一频段工作的无线设备。

用户手册 Pro Wireless Receiver DJI

感谢您购买大疆灵眸™（DJI OSMO™）产品。本文所提及的内容关系到您的安全以及合法权益与责任。使用本产品之前，请仔细阅读本文以确保已对产品进行正确的设置。不遵循和不按照本文的说明与警告来操作可能会给您和周围的人带来伤害，损坏本产品或其它周围的物品。本文档及本产品所有相关的文档最终解释权归大疆灵眸（DJI OSMO）所有。如有更新，恕不另行通知。请访问 www.dji.com 官方网站以获取最新的产品信息。

一旦使用本产品，即视为您已经仔细阅读免责声明与警告，理解、认可和接受本声明全部条款和内容。您承诺对使用本产品以及可能带来的后果负全部责任。您承诺仅出于正当目的使用本产品，并且同意本条款以及大疆灵眸（DJI OSMO）制定的任何相关条例、政策和指引。

大疆灵眸（DJI OSMO）对于直接或间接使用本产品而造成的损坏、伤害以及任何法律责任不予负责。用户应遵循包括但不限于本文提及的所有安全指引。

即使存在上述规定，消费者权益依然受当地法律法规所保障，并不受本免责声明影响。

OSMO 是深圳市大疆灵眸科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均为其所属公司的商标或注册商标。

物品清单

无线接收机 ×1

DJI 专业无线接收机支持 2.4GHz 和 5.8GHz 双频双向无线通信，适配 RONINTM 2/Ronin-S 云台以及第三方支持 S-Bus 协议的云台，配合 DJI 体感控制器专业版或 DJI 大师摇轮等控制器使用，能实现高达 3 公里的控制距离（无干扰、无遮挡环境）。

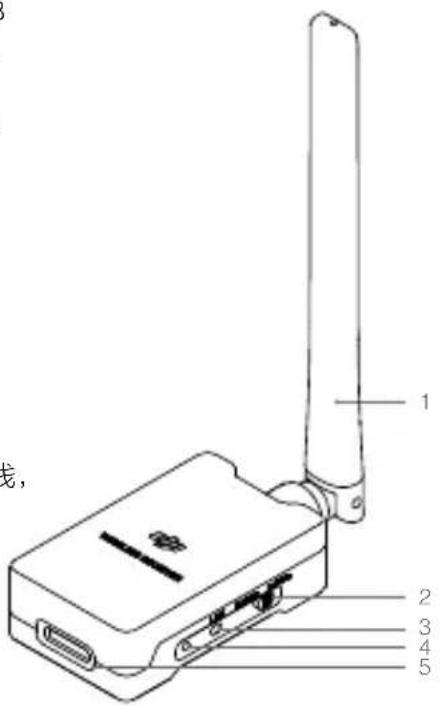

1. 天线

传输控制器信号。

2. 频段切换开关

选择工作频段为 2.4 GHz 或 5.8 GHz。对于不支持 5.8 GHz 频段使用的国家和地区，若开关档位在 5.8 GHz 时将无法对频，请自行切换至 2.4 GHz 档位。

3. 对频按键

用于跟控制器对频，长按 2 s 启动对频。

4. 状态指示灯

指示接收机状态。

5. 电源通信接口

使用无线接收机 CAN Bus 连接线(0.8 m)或 S-Bus 连接线，连接电源通信接口使接收机与云台通信。

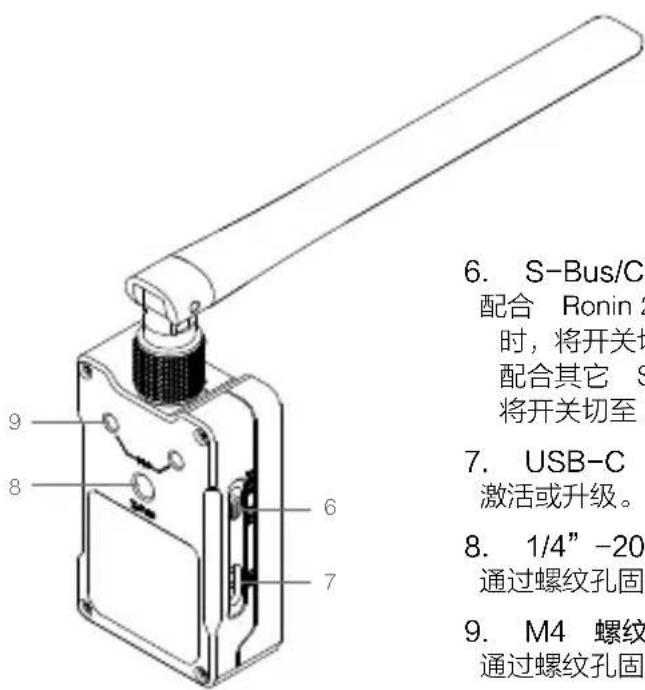

1. S-Bus/CAN 切换开关 配合 Ronin 2 或 Ronin-S 使用时，将开关切至 CAN 档位； 配合其它 S-Bus 云台使用时， 将开关切至 S-Bus 档位。

2. USB-C 接口激活或升级。

3. 1/4”-20 螺纹孔通过螺纹孔固定接收机。

4. M4 螺纹孔通过螺纹孔固定接收机。

安装

接收机无固定安装位置，建议通过接收机背部螺纹孔或使用其它工具，固定接收机在对天线信号无遮挡的位置。

使用时请保持接收机与控制器天线垂直，天线平面相对并且无遮挡。

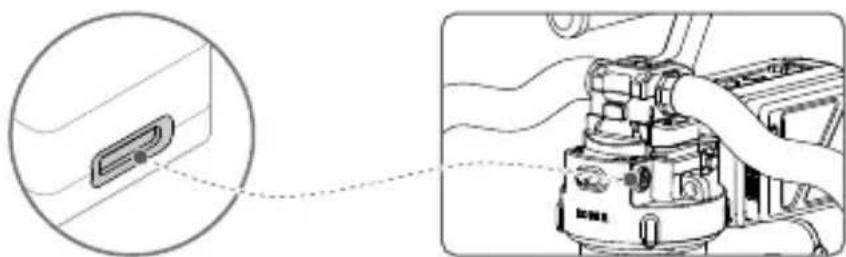

1. 连接 Ronin 2: 通过无线接收机 CAN Bus 连接线 (0.8 m) 连接至 Ronin 2 平移轴电机上方的 14.4V 电源 / 配件输出接口，实现供电与通信。

1. 连接 Ronin-S: 通过 CAN 线（另行购买）连接接收机与 Ronin-S。

2. 连接第三方支持 S-Bus 云台设备时：请使用标配 D-Bus 和 S-Bus 线连接接收机与云台设备的 S-Bus 接口。

激活与对频

首次使用接收机，需通过 USB 接口激活。

长按对频按键 2 s，使接收机与控制器对频（控制器也需要进入对频页面）。对频后即可使用。

状态指示灯指示接收机不同状态，详情请见下表。

状态指示灯说明

状态指示灯	描述
红灯快闪	设备未激活
红灯常亮	设备已激活,未对频
红灯慢闪	对频状态
绿灯常亮	当前工作频段为 2.4 GHz
绿灯慢闪	当前工作频段为 5.8 GHz

规格参数

重量约60g
尺寸210×38×19mm
工作环境温度-20°C至50°C
工作频率2.4GHz,5.8GHz
等效全向辐射功率(EIRP)	2.4 GHz: < 30 dbm (FCC), < 20 dbm (CE),< 25 dbm (MIC), < 20 dbm (SRRC)5.8 GHz: < 30 dbm (FCC), < 14 dbm (CE),< 19 dbm (SRRC)
输入电压5-15V

Compliance Information

FCC Compliance Notice

第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬( Cr^+ )多溴	联苯(PBB)多溴二苯醚	(PBDE)
线路板	× ○ ○	○ ○ ○
外壳	× ○ ○	○ ○ ○
金属部件(铜合金)	× ○ ○	○ ○ ○
内部线材	× ○ ○	○ ○ ○
其他配件	× ○ ○	○ ○ ○
本表格依据 SJ/T 11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。(产品符合欧盟 ROHS 指令环保要求)

DJI Support

DJI 技术支持

www.dji.com/support

如果您对说明书有任何疑问或建议，请通过以下电子邮箱联系我们：[e-mail]。
