| 类型 | FM/AM 光盘播放器，车载立体声 |
| 品牌 | 索尼 |
| 型号 | CDX-R3300S |
| 尺寸（主机） | 约 178 × 50 × 179 毫米（宽/高/深） |
| 安装尺寸 | 约 182 × 53 × 161 毫米（宽/高/深） |
| 重量 | 约 1.2 千克 |
| 电源要求 | 12 V 直流汽车电池（负极接地） |
| 最大功率输出 | 52 W × 4（4 欧姆） |
| 扬声器阻抗 | 4 - 8 欧姆 |
| CD 播放器信噪比 | 120 dB |
| CD 播放器频率响应 | 10 - 20,000 Hz |
| FM 调频范围 | 87.5 - 108 MHz（50 kHz 步进）/ 87.5 - 107.9 MHz（200 kHz 步进） |
| AM 调幅范围 | 531 - 1,602 kHz（9 kHz 步进）/ 530 - 1,710 kHz（10 kHz 步进） |
| 可播放媒体 | 音频 CD、CD-R、CD-RW、MP3 文件（ISO 9660 级别 1/2、Joliet、Romeo） |
| 均衡器 | EQ3 带 7 种预设曲线（XPLOD、人声、俱乐部、爵士、新世纪、摇滚、自定义）及关闭 |
| 可拆卸前面板 | 是，带警告警报 |
| 显示 | 支持 CD TEXT 和 ID3 标签（版本 1.0 至 2.4） |
| 重复/随机模式 | 单曲重复、专辑重复、专辑随机、光盘随机 |
| 电台记忆 | 每个频段最多 6 个电台（FM1、FM2、FM3、AM1、AM2），通过 BTM 或手动预设 |
| 保险丝额定值 | 10 A |
| 可选配件 | 卡片遥控器 RM-X114，旋转式遥控器 RM-X4S |
| 维护 | 用酒精清洁连接器，每年更换锂电池（CR2025） |
| 安全 | 1 类激光产品；请勿使用非标准或损坏的光盘 |
常见问题 - CDX-R3300S SONY
用户关于以下问题的提问 CDX-R3300S SONY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 汽车收音机 免费PDF格式！查找您的手册 CDX-R3300S - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 CDX-R3300S 品牌 SONY.
用户手册 CDX-R3300S SONY
關於本機的安裝及線路連接，請參見提供的“安裝／線路連接說明書”。
CDX-R3300 CDX-R3300S
Welcome!
感謝您惠購 Sony 光碟播放機。使用以下附件，您更能涉趣於本機的多項功能：
- MP3 檔案播放。
- 可播放能增加一個片段的 CD-R/CD-RW （第 7 頁）。
- 視錄製方法而定，可以播放以Multi Session 錄製的光碟（第7頁）。
- CD TEXT 資訊 (在播放 CD TEXT 光碟*時顯示)。
- ID3 標籤*2版本 1.0, 1.1, 2.2, 2.3 或 2.4 資訊（在播放 MP3 檔案時顯示）。
·選購的操作附件
卡片式遥控器 RM-X114
旋轉式控制器 RM-X4S
*1 CD TEXT 光碟是一種音頻 CD，它包含了諸如唱碟名稱、演員名和樂曲名稱之類的資訊。這些資訊記錄在光碟上。
*2 ID3 標籤是一種 MP3 檔案，它包含了諸如樂曲集名稱、演唱者和樂曲名稱等資訊。
— 最佳調諧記憶功能 (BTM) .....13
收聽已存儲的電台 13
僅存儲所要的電台 14
其它功能
使用旋轉式控制器 14
調節聲音特性 16
快速减弱音量 16
改變聲音和顯示設定
一 選單 16
設定均衡器 (EQ3) 17
附加資訊
保養 17
拆卸本機 18
規格 19
故障排除 20
出錯顯示 / 資訊 21

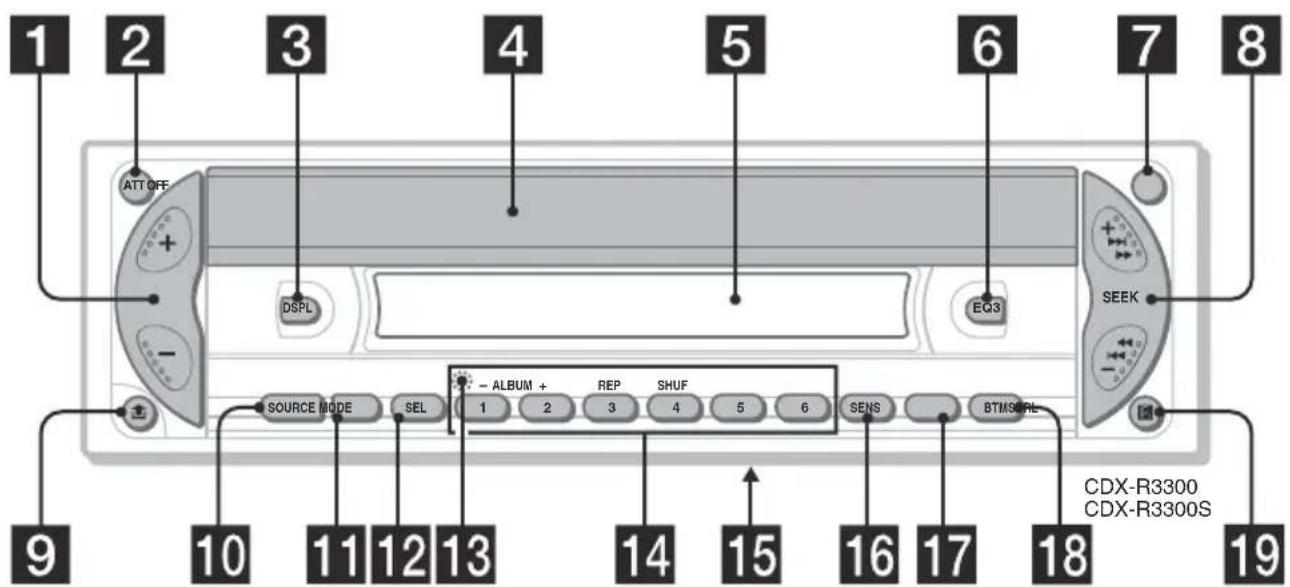

控制器位置
詳細說明，請參見列出頁。
1音量 +/- 按鈕
2ATT （降低）按鈕 16
3DSPL （顯示模式變換）按鈕 10，12
4 OPEN/EJECT （打開 / 彈出）活門 11
5 顯示窗
6 EQ3 按鈕 17
7 OFF（停止/電源關閉）按鈕* 9，11
8 SEEK +/- 按鈕
收音機：
用於自動調諧 / 手動搜台。
CD (MP3 檔案) :
用來跳過曲目 / 快進，後退曲目。
9（前面板釋放）按鈕 9
10 SOURCE （電源打開 / 收音機 /CD）按鈕用來選擇音源。
11MODE 按鈕
用來改變操作。
12 SEL （選擇）按鈕
用來選擇項目。
13 RESET 按鈕（位於本機正面，前面板後面） 9
14數字按鈕 16
收音機：
用來將所要的電台儲存在每個數字按鈕上。
MP3 檔案：
參見安裝 / 連接說明書裡的 “頻率選擇開關”。
16 SENS 按鈕 13
17 SCRL （滾動）按鈕 12
18BTM 按鈕 13
19 卡片式遙控器感應器
* 將本機安裝在點火開關上沒有 ACC （附件）位置的汽車上時的警告
關閉發動機後，必須按住裝置上的 OFF 不放，直至顯示消失。
否則，顯示將一直開著從而消耗電池。

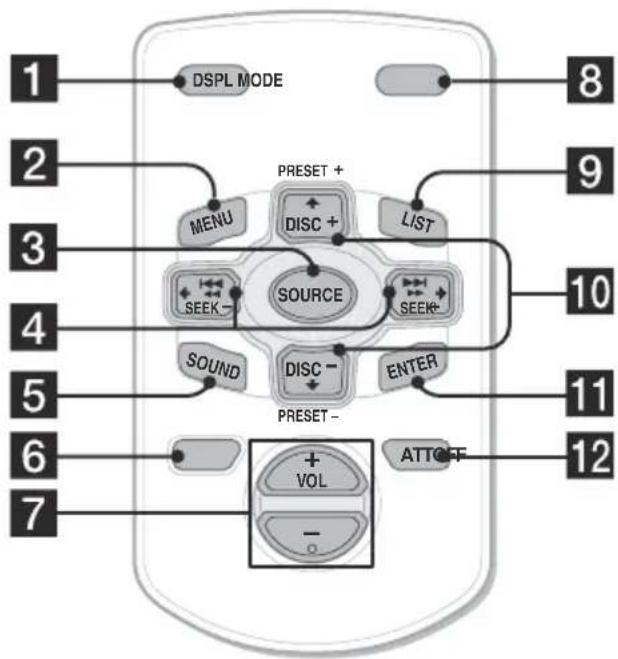

卡片式遙控器 RM-X114 （選購件）
卡片式遙控器上與本機上對應的按鈕控制相同的功能。
1 DSPL 按鈕
2 MENU 按鈕* 1
3 SOURCE 按鈕
4 SEEK (-/+ ) 按鈕
5 SOUND 按鈕
6 OFF 按鈕
7 VOL (+/-) 按鈕
8 MODE 按鈕
9 LIST 按鈕*1
10DISC*1 (ALBUM) /PRESET (+/-) 按鈕
11 ENTER 按鈕 *1
12ATT 按鈕
*1 本機不可用
註
如果顯示是通過按 OFF 消失的，則只有先按裝置上的 SOURCE 或插入光碟來啟動裝置，否則將無法用卡片式遙控器操作裝置。
提示

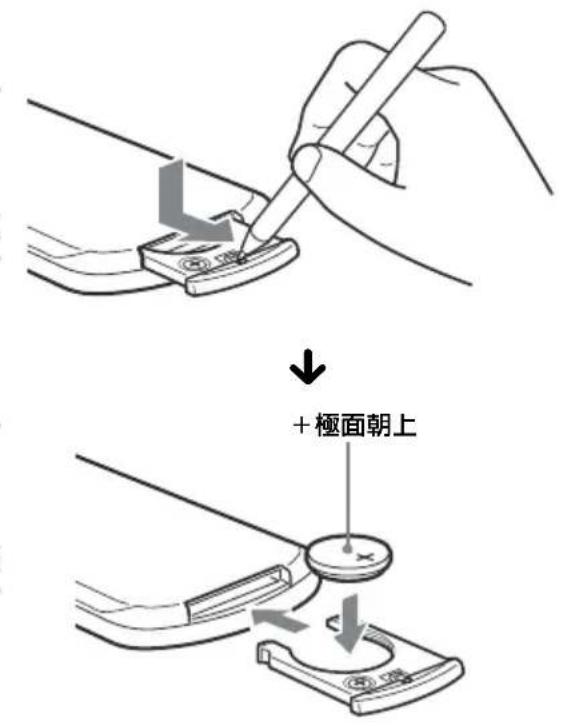

關於如何更換電池，請參見第 18 頁 “更換鋰電池”。
用卡片式遙控器選擇一個樂曲集
使用卡片式遙控器上的 DISC（ALBUM）（+/-）按鈕可以跳過文件夾。
| 要 | 按 |
| 跳過樂曲集*2- 樂曲集選擇 | + 或 -「一次跳過一個樂曲集」要連續跳過樂曲集,按住其中一個鍵不放。 |
*2 僅在播放 MP3 檔案時適用。
連續跳過樂曲
按一次卡片式遙控器上的 SEEK (+) 或 SEEK (-) 按鈕，然後在 2 秒鐘內再按下並保持不放。
使用前注意事項
- 倘若您的座車停在直射陽光下，則在操作前須先使本機充分冷卻。
- 本機工作時，電動天線將自動伸出。
若您有什麼關於本機的問題或困難，而本說明書沒有提及，請向您附近的 Sony 經銷商諮詢。
關於濕氣凝結
在雨天或非常潮濕的地區，本機的透鏡和顯示幕內會產生濕氣凝結。一旦如此，本機將無法正常運行。此時，請將光碟取出，並等待約一小時，直至濕氣蒸發。
為保持高品質聲音
時刻當心，切勿將果汁或其它飲料濺在本機或光碟上。

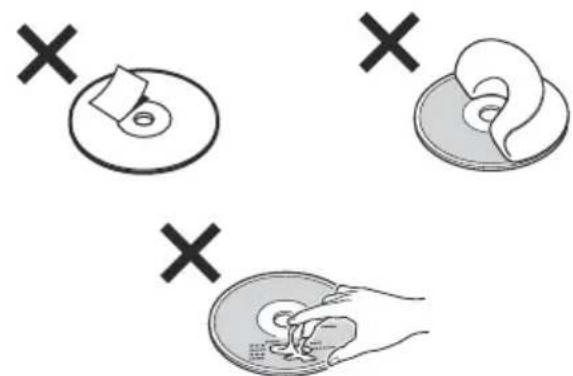

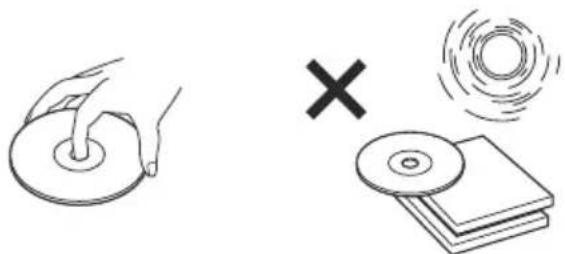

光碟注意事項
- 為保持光碟清潔，切勿接觸表面。拿取光碟時請持其邊緣。
- 不使用時請將光碟裝入光碟盒或光碟匣內。
- 切勿使光碟受到熱源 / 高溫的影響。避免將光碟遺留在停泊的車廂內，儀表盤或後托架上。
- 切勿貼標籤，或使用帶有黏性墨水/殘留物的光碟。這類光碟在使用時會停止轉動，從而造成故障或毀壞光碟。
- 不要使用任何貼有標籤或粘紙的光碟。 使用下列光碟將引起如下故障：
- 不能彈出光碟（因爲標籤或粘紙脫落並堵塞彈出裝置）。
-
不能正確讀取聲音資料（例如，跳躍播放或不播放），因爲熱源使粘紙或標籤皺縮造成光碟彎曲。
-
本機不能播放非標準形狀的光碟（如，心型，正方形，星型）。若試圖播放此類光碟，則可能損壞本機。切勿使用此類光碟。
- 本機不能播放 8cm 光碟。
- 在播放之前，請使用商用清潔布清潔光碟。從光碟的中心向外擦拭。切勿使用酒精、稀釋劑、市場銷售的清潔劑，以及用於留聲機唱片的抗靜電噴霧劑等溶劑。
本產品是專為播放符合 Compact Disc (CD) 標準光碟而設計。最近，一些唱片公司在市場上銷售各種具有版權保護編碼的光碟。請注意，這些光碟中可能會有不符合 CD 標準的光碟，且可能無法使用本產品播放。
CD-R （可錄 CD）/CD-RW （可重寫 CD）注意事項
本装置能播放下列光碟：
| 光碟類型 | 光碟上的標籤 | |
| 音頻 CD |  DIGITAL AUDIO Recordable |  DIGITAL AUDIO ReWritable |
| MP3 檔案 |  DIGITAL AUDIO Recordable |  DIGITAL AUDIO ReWritable |
 Recordable |  ReWritable | |
- 本機可能無法播放某些 CD-R/CD-RW光碟（視光碟錄製時所用設備或光碟狀況而定）。
- 本機無法播放尚未最終化 * 的 CD-R/CD-RW 光碟。
- 您可以播放錄製在 CD-ROM，CD-R，和 CD-RW 上的 MP3 檔案。
- 可播放能增加一個片段的 CD-R/CD-RW。
* 為使錄製的 CD-R/CD-RW 光碟能在音頻 CD 播放機上播放而必需的一個處理過程。
關於 MP3 檔案
MP3 （MPEG 1 Audio Layer-3）是一項用於壓縮聲音順序的標準技術和格式。可將檔案壓縮到約為原大小的 1/10。超出人的聽覺範圍的聲音被壓縮，而我們能聽到的聲音未被壓縮。
光碟注意事項
您可以播放錄製在 CD-ROM，CD-R，和 CD-RW 上的 MP3 檔案。
光碟必須是 ISO 9660*1 level 1 或 level 2 格式，或是擴展格式中的 Joliet 或 Romeo。您可以使用以 Multi Session*2 錄製的光碟。
\*1 ISO 9660 格式
用於 CD-ROM 上的檔案和資料夾邏輯格式的最普通國際標準。
有幾個規格等級。在 Level 1 中，檔案名稱必須是 8.3 格式（名稱不能超過八個字元，擴展名 “.MP3” 中不能超過三個字元）且為大寫字母。資料夾名稱不能超過八個字元。不能有超過八個資料夾嵌套等級。Level 2 規格允許檔案名稱最多為 31 個字元。
每個資料夾最多能有 8 棵樹級。
對於擴展格式中的 Joliet 或 Romeo 格式，請確認寫入軟體等的容量。
\*2 Multi Session
這是一種採用 Track-At-Once 方法，新增資料的錄製方法。普通 CD 從稱為 Lead-in 的 CD 控制區開始，並在稱為 Lead-out 的控制區結束。Multi Session CD 是一種具有多話路的 CD，從 Lead-in 到 Lead-out 的每個分段被作為單獨的話路。
CD-Extra：是一種格式，將音頻（音頻 CD 資料）作為軌跡錄製在話路 1 中，將資料作為軌跡錄製在話路 2 中。
Mixed CD：在這種格式中，資料被錄製為軌跡 1，音頻（音頻 CD 資料）被錄製為軌跡 2。
續下頁 →
註
- 除了 ISO 9660 level 1 和 level 2 格式，其它格式的資料夾名稱或檔案名稱可能無法正確顯示。
· 在命名時，必須在檔案名稱後加上擴展名 “.MP3”。 - 如果將擴展名 “.MP3” 加在非 MP3 檔案上，本機則無法正確識別該檔案，並將產生能損壞揚聲器的雜音。
- 以下光碟要花費較長時間才能開始播放。
- 以複雜的樹形架構錄製的光碟。
- 以 Multi Session 錄製的光碟。
- 能新增資料的光碟。
播放以 Multi Session 錄製的光碟時的警示
- 當第一話路的第一個軌跡是音頻 CD 資料：僅播放第一話路的音頻 CD 資料。隨後話路中的任何資料被跳過。
- 常第一話路的第一個軌跡不是音頻 CD 資料：
- 如果光碟中有一個 MP3 檔案，則只播放 MP3 檔案，其它資料被跳過。（音頻 CD 資料未被識別。）
- 如果光碟中沒有 MP3 檔案，則顯示 “NO MUSIC” 且不播放任何內容。（音頻 CD 資料未被識別。）

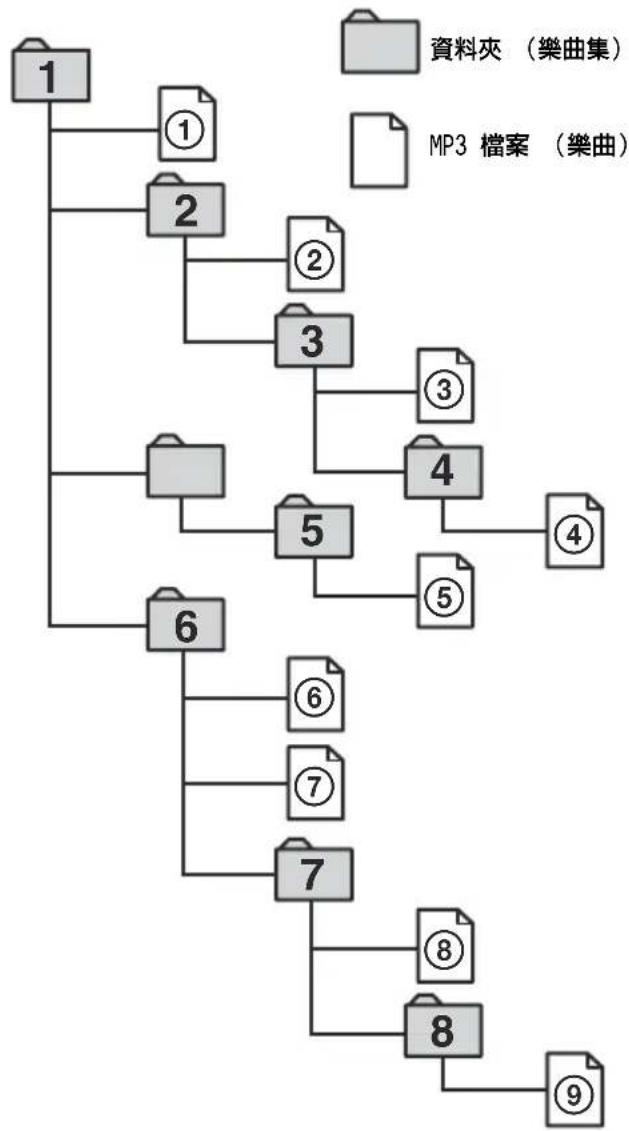

MP3 檔案的播放順序
資料夾和檔案的播放順序顯示如下：
樹1
樹2
樹3
樹 4
樹5
(根目錄)
註
- 不含有 MP3 檔案的資料夾被跳過。
- 當插入有很多樹級的光碟時，要花較長的時間才能開始播放。建議每盤光碟僅製作一或二個樹級。
- 最大資料夾數量：150 （包括根目錄資料夾和空資料夾）。
- 一張光碟中能包含的 MP3 檔案和資料夾的最大數量：300 當檔案 / 資料夾名稱包含許多字元時，該數量可能小於 300。
提示
若要規定所需要播放順序，在資料夾或檔案名稱之前，按照數字（例如：“01”，“02”）輸入順序，然後將內容錄製在光碟上。（視寫入軟體而定，順序將有所不同。）
開始使用之前
復原本機
在第一次使用本機前，或更換汽車電池或改變連接後，必須使本機復原。
卸下前面板，並用帶尖頭的物体，如原子筆等，按下 RESET 按鈕。
按 RESET 按鈕，將消除時鐘設定和某些已存儲的內容。

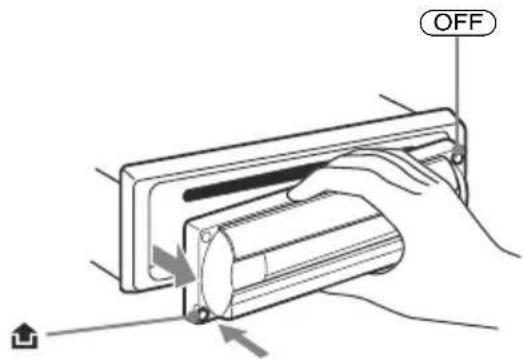

拆卸前面板
爲防止本機被盜，您可拆下本機前面板。
報警
若您未拆除前面板即把點火開關旋轉至 OFF 檔，報警器將發出數秒鐘的 “嘟嘟” 聲。 如您連接選購的放大器，而不用內置放大器， 則不會發出警報聲。
1 按 OFF 按鈕*。
光碟播放或無線電接收停止 （按鈕照明和顯示仍保留）。
* 如果您的汽車點火開關上沒有 ACC（附件）位置，則必須通過按住 OFF 直至顯示消失將本裝置關閉，以免耗費汽車電池。
2 按下 ↗ 然後將其朝自己身體方向拉出。
註
- 若您在本機仍開著時卸下前面板，電源將會自動關閉以防揚聲器受損。
- 切勿摔落或猛按本機的前面板及顯示窗。
- 切勿使前面板受熱/高溫或受潮。避免將前面板遺留在停泊的車廂內或儀表盤 / 後托架上。
提示
當您要攜帶前面板時，請將它放在附帶的前面板盒內。
續下頁 →

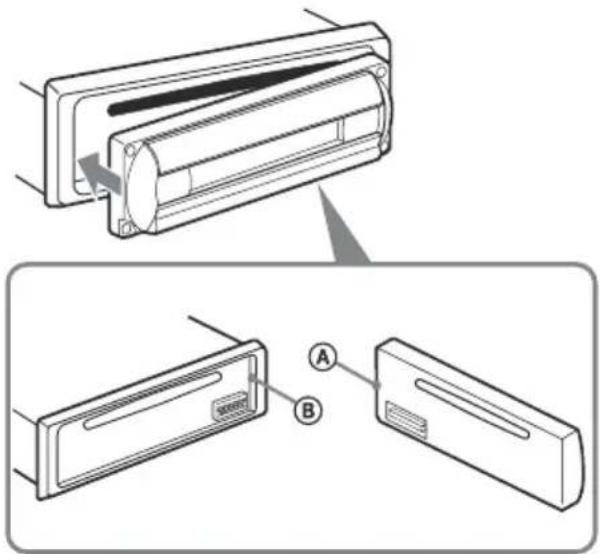

安装前面板
如圖所示將前面板的 A部分安裝至本機的 B部分，然後推進左端直至聽到喀嗒聲。
①按音量 +/- 按鈕設置小時。
②按 SEL。
分鐘指示閃爍。
③按音量 +/- 按鈕設置分鐘。
2 按 DSPL 按鈕。
時鐘開始走時。時鐘設定完畢之後，顯示即返回正常播放模式。
CD 播放機
播放光碟
1 打開活門。
若已裝入光碟，要開始播放請反覆按SOURCE 按鈕，直至出現 “CD”。
| 要 | 按 |
| 停止播放 | OFF |
| 跳過樂曲-自動音樂傳感器 | SEEK (-/+)(◄◄/►►)[一次跳過一首樂曲] |
| 快進/後退-手動搜尋 | SEEK (-/+)(◄◄/►►)[按住直至所要的位置] |
| 跳過樂曲集*-樂曲集選擇 | 1(ALBUM-)或2(ALBUM+) |
*僅在播放 MP3 檔案時適用。
若要連續跳過樂曲，按SEEK（+）或SEEK（-），然後在2秒鐘內再按下並保持不放。
退出光碟
1 打開活門。
- 退出或插入光碟時，切勿關閉活門。否則光碟可能被卡住並損壞。
· 打開活門時，如果用力過猛光碟可能被彈出。 - 播放樂曲之前，本機將讀取光碟上的所有樂曲和樂曲集資訊。視樂曲結構的不同，開始播放之前可能要等待一分鐘以上。此時，顯示“READ”。請等待至讀取結束時自動開始播放。
- 視光碟的情況而定，可能無法播放光碟（第6頁，第7頁）。
- 播放光碟上的第一首 / 最後一首樂曲時，若按SEEK（-）或SEEK（+）按鈕，則跳至光碟的最後一首 / 第一首樂曲處開始播放。
- 當光碟內最後一首樂曲結束，則從光碟的第一首樂曲重新開始播放。
- 如果播放如 320kbps 等高比特率 MP3 檔案，則聲音可能會斷斷續續。
提示
無論活門是否關閉本機都可播放光碟。

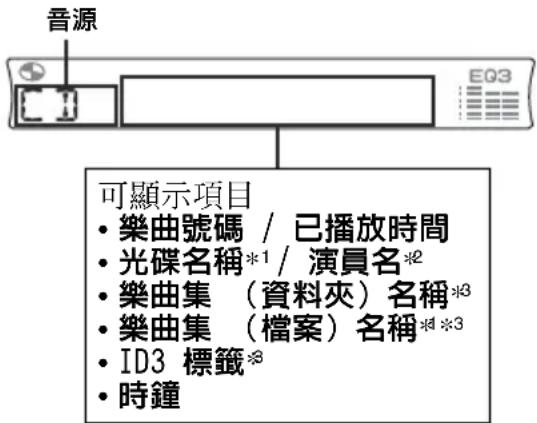

顯示項目
當改變光碟 / 樂曲集 / 樂曲時，新光碟 / 樂曲集 / 樂曲的預錄標題 * 即被自動顯示（若 A. SCRL （自動滾動）設定為 “ON”，超過 8 個字元的名稱將被滾動顯示（第 16 頁））。
| 要 | 按 |
| 切換顯示項目 | DSPL |
| 滾動顯示項目 | SCRL |
*1 當按 DSPL 按鈕，“NO NAME”表示無預先錄製的名稱可供顯示。
*2 僅用於帶演員名的 CD TEXT 光碟。
*3 僅適用於 MP3 檔案。
僅顯示1D3標籤內的樂曲名稱/演員名/樂曲集名稱。
按 DSPL 按鈕時，“NO 1D3”表示沒有 1D3 標籤可供顯示。
註
- 有些字元無法顯示。
- 對於一些帶很多字元的CD TEXT光碟，資訊可能無法滾動顯示。
- 本機不能顯示 CD TEXT 光碟上每個樂曲的演員名。
關於 MP3
- TD3 標籤適用於版本 1.0, 1.1, 2.2, 2.3 和 2.4。
- 有些字元和符號無法顯示（顯示為“*”）。樂曲集（資料夾）名稱／樂曲（檔案）所能顯示的最多字元數為64（Romeo）或32（Jo1iet）；ID3標籤30個字元（1.0，1.1，2.2和2.3）或126個字元（2.4）。
- 在下列情況中，已播放時間可能顯示不準確。
- 當播放 VBR （可變比特速率）MP3 檔案時。
- 快進 / 後退時
提示
- 當 A. SCRL（自動滾動）設定為 “OFF”，且光碟 / 樂曲集 / 樂曲被改變時，則光碟 / 樂曲集 / 樂曲名稱不滾動顯示。
- 當播放 MP3 檔案，並改變樂曲集時，將顯示新的樂曲集編號。
反覆播放樂曲
一 重複播放
您可以選擇：
- REP-TRACK — 重複播放當前樂曲。
- REP-ALBM* — 重複當前樂曲集中的樂曲。
* 僅在播放 MP3 檔案時適用。
在播放中，反覆按 ③（REP）按鈕，直至所要的設定出現在顯示幕上。
重複播放開始。
要返回正常播放模式，請選擇 “REP-OFF”。
以隨機順序播放樂曲
一 任選播放
您可以選擇：
- SHUIF-ALBM*—以隨機順序播放當前樂曲集內的樂曲。
- SHUF-DISC—以隨機順序播放光碟中的樂曲。
* 僅在播放 MP3 檔案時適用。
在播放中，反覆按 ④（SHUF）按鈕，直至所要的設定出現在顯示幕上。 任選播放開始。
要回到正常播放模式，請選擇 “SHUF-OFF”。
收音機
本機在每一波段上（FM1，FM2，FM3，AM1 和 AM2）最多可存儲 6 個電台。
警告
當在駕車過程中要調諧電台時，須使用最佳調諧記憶功能，以免發生事故。
自動存儲電台
一 最佳調諧記憶功能 (BTM)
本機在選定的波段上篩選訊號最強的電台，並按照它們的頻率順序進行存儲。
1 反覆按 SOURCE 按鈕，選擇收音機。
2 反覆按 MODE 按鈕選擇波段。
3 按住 BTM 2 秒鐘。
本機將各電台按其頻率順序存儲到數字按鈕之中。
當設定存儲完畢時，本機發出 “嘟” 的一聲。
註
- 若因訊號微弱之故僅能接收到很少電台，則某些數字按鈕仍將保留其以前的設定。
- 當顯示幕上顯示一個數字時，本機會從當前顯示的數字開始存儲電台。
收聽已存儲的電台
1 反覆按 SOURCE 按鈕，選擇收音機。
2 反覆按 MODE 按鈕選擇波段。
3 按存有所要電台的數字按鈕 （①至⑥）。
如果預設的調諧無效
一 自動調諧功能 / 本地搜索模式
自動調諧功能：
按 SEEK (+) 或 SEEK (-) 按鈕搜索電台。
當本機接收到一個電台時，掃描即停止。如此反覆直至接收到所要的電台。
本地搜索模式：
若自動調諧經常停止，請反覆按（SENS）按鈕直至“LOCAL-ON”指示顯示在顯示幕上。
要取消本地搜索模式，則在接收 FM 時請按兩次 (SENS) 按鈕。
註
收聽 AM 時，要取消本地搜索模式，請按SENS 按鈕（顯示 “LOCAL-OFF”）。
提示
如果知道想要收聽的電台的頻率，請按住 SEEK (+) 或 SEEK (-) 定位到大致的頻率，然後反覆按 SEEK (+) 或 SEEK (-) 精細調整到想要的頻率（手動調諧）。
若 FM 立體聲的收音狀況不良
- 單聲道模式
收聽電台時，反覆按 SENS 按鈕，直至 “MONO-ON” 指示出現在顯示幕上。
聲音狀況得到改善，但變成了單聲道（“ST”顯示消失）。
要回到正常收聽電台模式，請再次按 SENS 按鈕（顯示“MONO-OFF”）。
僅存儲所要的電台
您可在任何指定的數字按鈕上手動預設所想要的電台。
1 反覆按 SOURCE 按鈕，選擇收音機。
2 反覆按 MODE 按鈕選擇波段。
3 按 SEEK (+) 或 SEEK (-) 按鈕，調諧想要存儲的電台。
4 按住所要的數字按鈕（①至⑥）持續 2 秒鐘，直至顯示 “MEM”。
數字按鈕指示即在顯示幕上出現。
註
若您試圖在已存儲有電台的數字按鈕上存儲另一個電台，則以前存入的電台將被消除。
其它功能
您還可以用旋轉式控制器操作本機（選購件）。

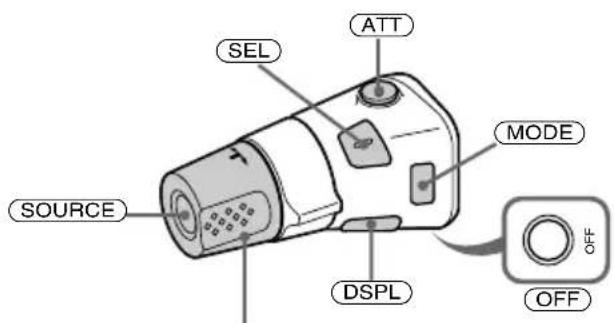

使用旋轉式控制器

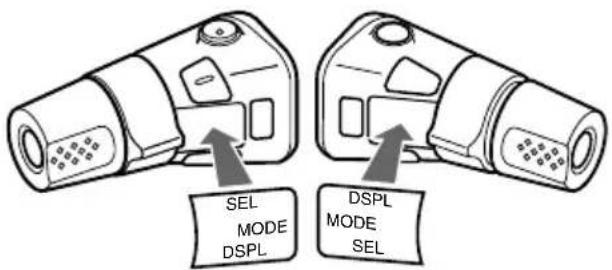

首先，根據您設想的旋轉式控制器安裝方式貼上合適的標籤。
旋轉式控制器通過按按鈕和/或轉動控制器進行操作。
通過按按鈕
| 按 | 要 |
| SOURCE | 改變音源(收音機 /CD)/ 電源開 |
| MODE | 改變收音機波段 |
| ATT | 減弱音量 |
| OFF*1 | 停止播放或收音機接收/ 關電源 |
| SEL | 調整並選擇 |
| DSPL | 改變顯示項目 |

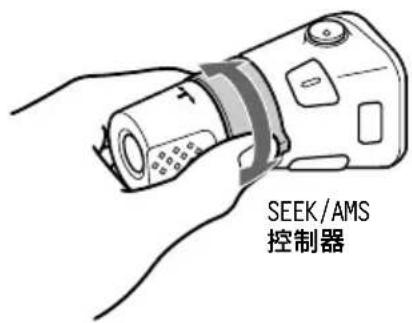

通過轉動控制器
轉動然後鬆開，即可：
-跳過樂曲
要連續跳過樂曲，轉動一次並在 2 秒鐘之內再次轉動並握住控制器。
- 自動調入電台。
轉動、握住、然後鬆開，即可：
- 快進 / 後退一首樂曲。
- 手動尋找電台。

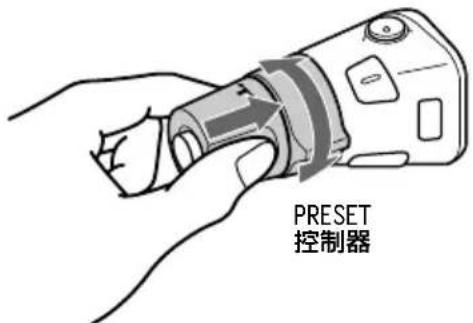

通過推入並轉動控制器
推入並轉動控制器，即可：
- 收聽預設的電台。
- 跳過樂曲集*2。
*1 如果您的汽車點火鑰匙開關上沒有 ACC （附件）位置，熄火後必須按住 OFF 直至顯示消失。
*2 僅在播放 MP3 檔案時適用。
播放 MP3 檔案時，您可以用旋轉式控制器選擇樂曲集。
| 要 | 操作 |
| 跳過樂曲集- 樂曲集選擇 | 推入並轉動控制器 [ 每個 樂曲集操作一次 ]。要連續跳過樂曲集,推入 並轉動(並握住)控制器。 |

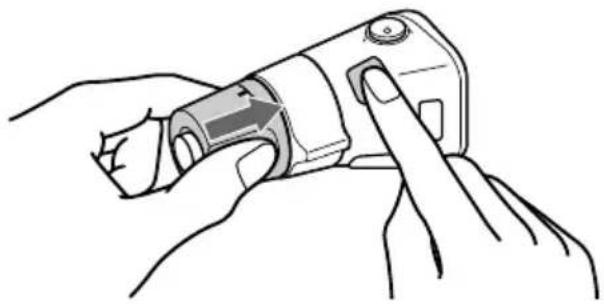

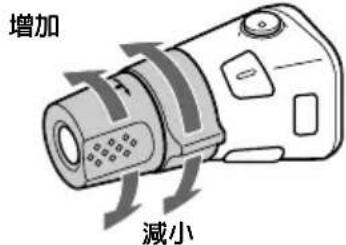

改變操作方向
控制器如下圖所示的操作方向為出廠設定。
若需要將旋轉式控制器安裝在汽車方向盤軸的右側，您可以將控制器的操作方向反置。
在推動 VOL 控制器的同時按住 SEL 按鈕 2 秒鐘。
調節聲音特性
您可以調節平衡、音量衰減、低通濾波器和超低音揚聲器的音量。
1 反覆按 SEL 按鈕，直至出現 “BAL”、“FAD”、“LPF” 或 “SUB”。
每按一次 SEL 按鈕，項目變化如下：
LOW*1 → MID*1 → HI*1 →
BAL（左－右）→ FAD（前－後）→
LPF （低通濾波器） ^2*3 →
SUB （超低音揚聲器音量）*2*4
*1 當 EQ3 被激活 （第 17 頁）。
*2 當選擇了 “SUB”（第 16 頁）。
*3 截止頻率可調節到 78Hz、125Hz 或 OFF。
*4 音量電平可從 -10 至 +10 進行調節。
(低於 -10，顯示 “ATT”)。
2 按音量 +/- 按鈕調整選中的項目。
註
選擇了項目之後，須在 3 秒內進行調節。
快速减弱音量
按 ATT 按鈕。
“ATT-ON”出現片刻之後，“ATT”出現在顯示幕上。
要恢復原先的音量電平時，請再按一次 ATT 按鈕。
改變聲音和顯示設定
一 選單
您可設定以下項目：
設置
- REAR/SUB*1 — 切換音頻輸出 REAR 或 SUB。
- 選擇 “REAR” 以輸出到功率放大器。
- 選擇 “SUB” 以輸出到超低音揚聲器。
• A. SCRL (自動滾動) 2* (第 12 頁)
- DEMO （示範）*—打開或關閉示範顯示。
- 選擇 “ON” 打開示範顯示（示範模式在本機關閉後開始顯示約 10 秒鐘）。
- 選擇 “OFF” 關閉示範顯示。
• BEEP —打開或關閉 “嘟嘟” 警告聲。
• DIM —改變顯示幕亮度。
- 選擇 “ON” 使顯示幕變暗。
- 選擇 “OFF” 關閉減光器。
切换 REAR/SUB *1
按 SEL 然後按音量 + (REAR) 或 - (SUB) 按鈕。
3 秒鐘後，顯示幕返回正常播放模式。
選擇所要的項目
同時按 SEL 按鈕和所要的按鈕。
SEL + 3 : A.SCRL*2
SEL + 4 : DEMO*1
SEL + 6 : BEEP
SEL + DSPL : DIM
完成模式設定之後，顯示即回到正常播放模式。
要取消此項目，請再次同時按SEL和所要的按鈕。
*1 當本機關閉時。
*2 當未在播放 CD 時，此項目將不出現。
設定均衡器 (EQ3)
您可選擇 7 種音樂類型（XPLOD、VOCAL、CLUB、JAZZ、NEW AGE、ROCK、CUSTOM 和 OFF （均衡器 OFF））的均衡曲線。
您可以為每個音源存儲不同的均衡設置。
選擇均衡曲線
1 按 SOURCE 按鈕選擇音源 （收音機或 CD）。
2 反覆按 EQ3 按鈕，直至您所要的均衡曲線。
每按一次 EQ3 按鈕，顯示項目便隨之改變。
要取消均衡效果，請選擇 “OFF”。
調節均衡曲線
您可以存儲和調節均衡器設定的不同音調範圍。
1 按 SOURCE 按鈕選擇音源 （收音機或 CD）。
2 反覆按 EQ3 按鈕，選擇您所要的均衡曲線。
3 調節均衡曲線。
①反覆按 SEL 按鈕選擇想要的音調範圍。
每按一次 SEL 按鈕，音調範圍便隨之改變。
$$ \begin{array}{l} \text { LOW } \longrightarrow \text { MID } \longrightarrow \text { HI } \quad (\longrightarrow \text { BAL } \longrightarrow \text { FAD } \longrightarrow \ \text { LPF } \longrightarrow \text { SUB) } \end{array} $$
②反覆按音量 +/− 按鈕調整到想要的音量電平。
音量電平以 1dB 退縮，從 -10dB 至 +10dB 進行調節。
如要復原至出廠設定的均衡曲線，請按住 SEL 按鈕持續 2 秒鐘。
註
當 EQ3 設為 “OFF” 時，不能調整均衡曲線設置。
附加資訊
保養
更換保險絲
更換保險絲時，必須確保所使用的保險絲與原保險絲的額定安培數相同。若保險絲燒斷，請檢查電源連接並再更換保險絲。若保險絲更換後又被燒斷，則可能是內部故障。此時，請向最近的 Sony 經銷商諮詢。
切勿使用額定安培數超過本機附帶保險絲安培數的保險絲，否則會損壞本機。
清潔連接器
若本機與前面板之間的連接器不乾淨，則本機可能不能正常工作。為防止這種情況發生，請卸下前面板（第9頁），然後用蘸有酒精的棉籤清潔連接器。切勿施加太大的力量。否則，可能損壞連接器。
- 為了安全起見，在清潔連接器之前，應關閉發動機並從點火開關上取出鑰匙。
- 千万不要用手指或任何金屬工具直接觸摸連接器。
續下頁 →
更換鋰電池
一般情況下，電池能維持大約一年的時間。（使用壽命可能會變短，這取決於電池的使用狀況。）當電池的電力變弱時，卡片式遙控器的操作距離將變短。此時，請更換一個新的CR2025鋰電池。使用任何其它電池可能存在火災或爆炸的危險。
鋰電池的注意事項
- 鋰電池應放在兒童不易觸及的地方。萬一誤吞了電池，請立即找醫生。
- 用乾布擦拭電池，以保持接觸良好。
- 安裝電池時，必須保証極性正確。
- 別用金屬鑷子去夾電池，否則會引起短路。
警告
電池操作不當可能引起爆炸。 請勿對電池充電、拆解或投入火中。
拆卸本機
1 拆卸保護環。
①拆卸前面板（第9頁）。
②將開鎖鑰匙與保護環嚙合。
③拉出開鎖鑰匙以拆下保護環。

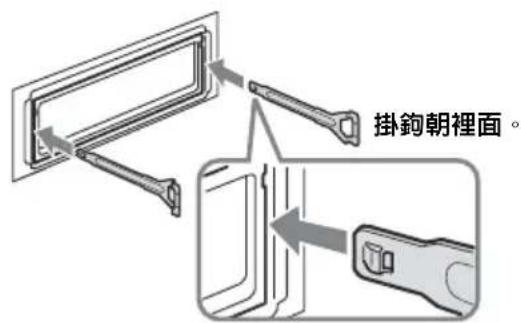

①將兩把開鎖鑰匙一起插入，直至聽到喀嗒聲。

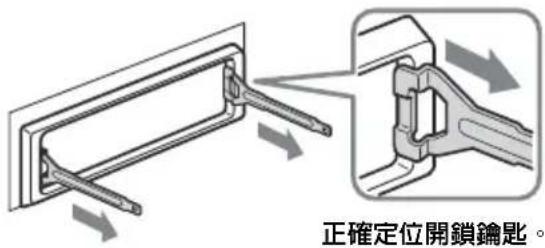

②拉出開鎖鑰匙，使裝置脫離原位。
選擇度 400 kHz 時為 75 dB
訊噪比 67 dB （立體聲），
69 dB (單聲道)
1 kHz 時諧波失真
0.5%（立體聲），
0.3% (單聲道)
分離度 1 kHz 時 35 dB
頻率響應 30 - 15,000 Hz
AM
調諧範圍 AM 調諧間隔：
可於 9 kHz/10 kHz 之間
轉換
531 - 1,602 kHz
(以 9 kHz 爲一級)
530 - 1,710 kHz
(以 10 kHz 爲一級)
天線端子 外接天線連接器
中頻 10.7 MHz/450 kHz
靈敏度 30 μV
功率放大器部分
輸出 揚聲器輸出
(可靠密封連接器)
揚聲器阻抗 4 - 8 Ω
最大功率輸出 52 W × 4 (4 Ω時)
一般情況
輸出 音頻輸出端子（可在後置 /
超低音間切換）
電動天線繼電控制端子
功率放大器控制端子
輸入 遙控器輸入端子
天線輸入端子
音調控制 低音：
60Hz 時±10 dB (XPLOD)
中音：
1kHz 時±10 dB (XPLOD)
高音：
10kHz 時±10 dB (XPLOD)
電源要求 12 V DC 汽車電池
(負接地)
尺寸 約 178 × 50 × 179 mm
(寬/高/深)
安裝尺寸 約 182 × 53 × 161 mm
(寬 / 高 / 深)
重量 約 1.2 kg
提供的附件 安装和连接用部件
(一套)
前面板盒 (1)
選購附件 卡片式遙控器
RM-X114
旋轉式控制器
RM-X4S
設計和規格若有變更，恕不另行通知。
故障排除
下列檢查表有助於解決您使用本機時可能遇到的問題。
在使用下面的檢查表之前，請檢查連接和操作步驟是否正確。
一般情況
無聲。
- 按音量 + 按鈕調節音量。
- 取消 ATT 功能。
- 將雙路揚聲器系統的衰減控制設定在中心位置。
記憶內容已被消除。
- 已按下 RESET 按鈕。
→再將設定存入記憶中。 - 電源線或電池已被斷開。
- 電源連接導線未被正確連接。
無 “嘟嘟” 聲。
- “嘟嘟”聲功能被取消（第16頁）。
- 連接了選購的功率放大器，而未使用內置放大器。
畫面從顯示幕上消失 / 未出現在顯示幕上。
- 如果按住 (OFF) 不放則顯示消失。
→再次按住 OFF 不放，直至顯示出現。
·拆卸前面板，然後清潔連接器。詳細情況，請參見第17頁“清潔連接器”。
儲存之電台及正確走時被消除。
保險絲已熔斷。
點火鑰匙處於 ON、ACC 或 OFF 位置時，裝置會產生噪聲。
導線與汽車附件電源連接器未正確匹配。
裝置無供電。
- 檢查電源的連接。若一切正常，則請檢查保險絲。
- 汽車不具有 ACC 位置。
→ 按 SOURCE 按鈕 （或裝入一張光碟），使裝置開啓。
本機始終處於通電狀態。
汽車不具有 ACC 位置。
電動伸縮天線未伸出。
電動伸縮天線未裝繼電器盒。
CD 播放
無法裝入光碟。
- 已装入另外的 CD。
- CD 被上下顛倒或以錯誤的方法強行裝入。
無法開始播放。
· 殘缺或髒的 CD。
- CD-R/CD-RW 未最終化。
- 您試圖播放的是非音頻使用的 CD-R/CD-RW。
- 由於錄製裝置或光碟狀況的原因，有些CD-R/CD-RW 可能無法播放。
無法播放 MP3 檔案。
- 未依照ISO 9660 level 1或level 2格式，或擴展格式中的Joliet或Romeo進行錄製。
- 未將檔案擴展名 “.MP3” 加入檔案名稱。
- 檔案未以 MP3 格式保存。
MP3 檔案的開始播放時間較其它檔案長。
以下光碟要花費較長時間才能開始播放。
-以複雜的樹形架構錄製的光碟。
-以 Multi Session 錄製的光碟。
-能新增資料的光碟。
光碟被自動退出。
環境溫度超過 50℃。
操作按鈕無效。
CD 無法退出。
按 RESET 按鈕。
聲音顫動產生跳音。
·本機安裝角度大於 45°。
· 本機未安裝在汽車上較堅固的位置。
跳音。
光碟髒了或有缺陷。
無線電接收
不能預設調諧。
- 將正確的頻率存儲在記憶體內。
·廣播訊號太弱。
無法接收電台。
有噪音干擾。
- 請連接電動天線控制導線（藍色）或附件電源導線（紅色）至汽車天線升壓器的電源導線（當您的汽車僅在後 / 側玻璃內有內置 FM/AM 天線時）。
- 檢查汽車天線的連接。
- 自動天線不能上升。
→ 檢查電動天線控制導線的連接。
· 檢查頻率。
不能自動調諧。
- 本地搜尋模式設定在 “ON”。
→ 將本地搜尋模式設定在 “OFF”
（第 13 頁）。
·廣播訊號太弱。
→進行手動調諧。
“ST”指示閃爍。
- 精確地調諧電台頻率。
·廣播訊號太弱。
→設定單聲道接收模式為 “ON” (第 13 頁)。
收聽到的立體聲廣播節目是單聲道。
本機處在單聲道接收模式。
→取消單聲道接收模式（第13頁）。
出錯顯示 / 資訊
出錯顯示
下述指示將閃爍 5 秒鐘左右，隨之將聽到警告聲。
ERROR
- CD 髓了或 CD 上下裝反了。
→ 將 CD 擦拭乾淨或正確地裝入 CD。 - 由於某些原因，CD不能播放。
→ 裝入另一張 CD。
FAILURE
揚聲器 / 放大器連接不正確。
→請參閱本機型的安裝指導手冊以檢查線路連接。
NO MUSIC
本裝置中插入了不包含音樂檔案的 CD。
→ 本裝置中插入了音樂 CD。
OFFSET
可能發生內部故障。
→ 檢查電源的連接。如果此出錯指示仍然顯示在顯示幕中，請聯繫就近的 Sony 經銷商。
RESET
因某些原因 CD 装置不能工作。
→ 按下本機的 RESET 按鈕。
資訊
L.SEEK +/-
在自動調諧時，本地搜索模式為開啓狀態（第 13 頁）。
“……”或“”
您已到達光碟的開頭或結尾，無法再繼續向前。
如果這些解答仍無法助您改善情況，請向距您最近的 Sony 經銷商諮詢。
