用户手册 Nikkor AF-S 28mm f/1.8G NIKON

请在使用前仔细阅读“安全须知”，并以正确的方法使用。本“安全须知”中记载了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

有关指示

本节中标注的指示和含义如下。

警告

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

注意

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可能造成物品损害的内容。

本节使用以下图示和符号对必须遵守的内容作分类和说明。

图示和符号的实例

△ 符号表示唤起注意（包括警告）的内容。

在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。

符号表示禁止（不允许进行的）的行为。

在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆解）。

● 符号表示强制执行（必需进行）的行为。

在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。

警告
禁止拆解	切勿自行拆解、修理或改装。否则将会造成触电、发生故障并导致受伤。
禁止触碰立即委托修理	当产品由于跌落而破损使得内部外露时,切勿用手触碰外露部分。否则将会造成触电、或由于破损部分而导致受伤。取出照相机电池,并委托经销商或尼康授权的维修服务中心进行修理。
取出电池立即委托修理	当发现产品变热、冒烟或发出焦味等异常时,请立刻取出照相机电池。若在此情况下继续使用,将会导致火灾或灼伤。取出电池时,请小心勿被烫伤。取出电池,并委托经销商或尼康授权的维修服务中心进行修理。
禁止接触水	切勿浸入水中或接触到水,或被雨水淋湿。否则将会导致起火或触电。
禁止使用	切勿在有可能起火、爆炸的场所使用。在有丙烷气、汽油等易燃性气体、粉尘的场所使用产品,将会导致爆炸或火灾。
禁止观看	切勿用镜头或照相机直接观看太阳或强光。否则将会导致失明或视觉损伤。
注意
当心触电	切勿用湿手触碰。否则将有可能导致触电。
禁止放置	切勿在婴幼儿伸手可及之处保管产品。否则将有可能导致受伤。
小心使用	进行逆光拍摄时,务必使太阳充分偏离视角。阳光会在照相机内部聚焦,并有可能导致火灾。太阳偏离视角的距离微小时,也有可能会导致火灾。
妥善保存	不使用时请盖上镜头盖,或保存在没有阳光照射处。阳光会聚焦,并有可能导致火灾。
小心移动	进行移动时,切勿将照相机或镜头安装在三脚架上。摔倒、碰撞时将有可能导致受伤。
禁止放置	切勿放置于封闭的车辆中、直射阳光下或其它异常高温之处。否则将对内部零件造成不良影响,并导致火灾。

感谢您购买 AF-S 尼克尔 28mm f/1.8G 镜头。在使用本产品前，请仔细阅读这些指南和照相机使用说明书。

注意: 当镜头安装在一台 DX 格式数码单镜反光照相机 (例如 D7000 或 D300 系列照相机) 上时, 该镜头的视角为 53^ 且焦距相当于 42 ~mm (35 mm 格式)。

■ 镜头部件

① 镜头遮光罩……131
② 镜头遮光罩对齐 标记 …… 131
③ 镜头遮光罩锁定 标记 …… 131
④ 镜头遮光罩安装 标记 …… 131
⑤ 对焦环......129

⑥ 对焦距离指示……130
⑦ 对焦距离标记……130
⑧ 镜头安装标记
⑨ 镜头卡口橡胶 垫圈 …… 133
⑩ CPU 接点......133
⑪ 对焦模式切换器...129

■ 兼容性

勾选标记（√”）表示支持的功能，破折号（“—”）表示不支持的功能。可用功能可能受到一些限制；有关详细信息，请参阅照相机使用说明书。

照相机	曝光(拍摄)模式				AF^3
	P^2	S	A	M
尼康 FX 格式和 DX 格式数码单镜反光照相机	√	√	√	√	√
F6、F5、F100、F80 系列、F75 系列、F65 系列、Pronea 600i、Pronea S^1	√	√	√	√	√
F4 系列、F90X、F90 系列、F70 系列	√	√	—	—	√
F60 系列、F55 系列、F50 系列、F-401x、F-401s、F-401	√	√	√	√	—
F-801s、F-801、F-601M	√	√	—	—	—
F3AF、F-601、F-501、尼康 MF 照相机(F-601M 除外)	—

1 曝光模式 M（手动）不可用。
2 包括自动和场景（数字可变程序）模式。
3 自动对焦。

Sc

■ 对焦

所支持的对焦模式如下表所示（有关照相机对焦模式的信息，请参阅照相机使用说明书）。

照相机	照相机对焦模式	镜头对焦模式
		M/AM
尼康 FX 格式和 DX 格式数码单镜反光照相机、F6、F5、F4 系列、F100、F90X、F90 系列、F80 系列、F75系列、F70 系列、F65 系列、Pronea 600i、Pronea S	AF	手动优先的自动对焦	带有电子测距仪的手动对焦
	MF	手动对焦(除 F-601m 以外的所有照相机均带有电子测距仪)
F60 系列、F55 系列、F50 系列、F-801s、F-801、F-601m、F-401x、F-401s、F-401	AF、MF

M/A（手动优先的自动对焦）

使用手动优先的自动对焦（M/A）进行对焦的步骤如下：

1 将镜头对焦模式切换器推至 M/A。
2 对焦。

若有需要，您可在半按快门释放按钮期间（或者，若照相机配备有一个 AF-ON 按钮，则在按下 AF-ON 按钮期间）旋转镜头对焦环来使手动对焦优先于自动对焦。若要使用自动对焦以重新对焦，请再次半按快门释放按钮或再次按下 AF-ON 按钮。

■ 景深

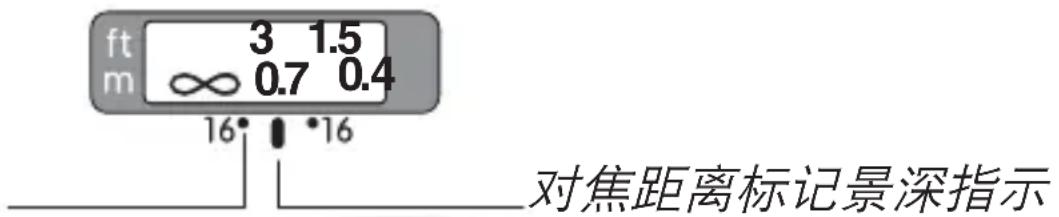

镜头上的景深指示表示大致的景深（有关详细信息，请参阅第 172 页内容）。若照相机支持景深预览（光圈缩小），则景深还可在取景器中进行预览。

ft 3 1.5 m ∞ 0.7 0.4 16° • 16 对焦距离标记景深指示

■ 光圈

请使用照相机控制按钮调整光圈。

■ 内置闪光灯组件

当使用配备有一个内置闪光灯组件的照相机上的内置闪光灯时，请在距离拍摄对象至少 0.6m 处进行拍摄，并取下镜头遮光罩以避免产生渐晕（因镜头末端遮挡内置闪光灯所产生的阴影）。

■镜头遮光罩

镜头遮光罩可保护镜头并阻挡可能导致眩光或鬼影的散射光线。

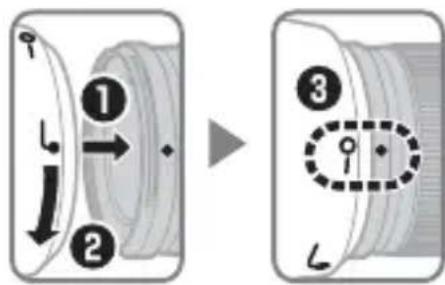

将镜头遮光罩锁定标记（一〇）与镜头上的镜头遮光罩安装标记（●）对齐（③）。

安装或取下遮光罩时，请在其底部的符号附近将其握住，并避免握得太紧。若未正确安装好遮光罩，则可能会产生渐晕。

不使用时，可将遮光罩反转并固定在镜头上。遮光罩被反转时，在锁定标记（—〇）附近将其握住，然后通过旋转即可安装或取下遮光罩。

Sc

■ 对焦屏

下列照相机支持用于不同情况下的多种对焦屏。

照相机\对焦屏	A	B	C	E	EC-BEC-E	G1	G2	G3	G4
F6	◎	◎	—	◎	—	—	—	—	—
F5+DP-30	◎	◎		◎		◎	◎
F5+DA-30	◎	◎		◎		◎	(+0.5)

O: 在取景器中可见渐晕（照片不会受到影响）。

一：与照相机不兼容。

( ): 括号中的数据是指用于中央重点测光的曝光补偿值。当调整 F6 的曝光补偿时，请在个人设定 b6（“对焦屏补偿”）中选择“其它对焦屏”；请注意，使用 B 或 E 以外的对焦屏时，即使曝光补偿值为 0，也必须选择“其它对焦屏”。F5 的曝光补偿可使用个人设定 18 进行调整；有关详细信息，请参阅照相机使用说明书。

空白单元格:不适用于该镜头。请注意，在放大倍率为 1:1 或更高时，M 型屏幕仍可用于显微拍摄和微距拍摄。

注意: F5 仅在使用 A、B、E、EC-B/EC-E、J 和 L 对 132 焦屏时支持矩阵测光。

■镜头保养

• 拿起或持握镜头或照相机时，切勿仅持拿镜头遮光罩。
• 保持 CPU 接点清洁。
• 若镜头卡口橡胶垫圈损坏，请立即停止使用并将镜头送至尼康授权的维修服务中心进行维修。
• 用吹气球去除镜头表面的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有少许乙醇或镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁。注意不要留下污渍，也不要用手指碰触玻璃。
• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。
• 镜头遮光罩或 NC 滤镜可用于保护前部镜头元件。
• 将镜头放入半软镜头袋之前，请盖好镜头前盖和镜头后盖。
• 若在较长时间内不使用镜头，请将其存放在阴凉干燥的地方以防止发霉和生锈。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 保持镜头干燥。内部构造生锈将导致无法挽回的损坏。
• 将镜头放置在过于炎热的地方将会使强化塑料部件受损或变形。
• 运输产品时，请在包装箱内装入足够多的缓冲材料，以减少（避免）由于冲击导致产品损坏。

■ 随附配件

• 67 mm 搭扣式镜头前盖 LC-67
• 镜头后盖 LF-4
• 卡口式镜头遮光罩 HB-64
• 半软镜头袋 CL-0915

■ 兼容的配件

• 67 mm 旋入式滤镜
• 无线遥控闪光灯 SB-R200: 最多可在镜头末端安装两个 SB-R200 无线遥控闪光灯组件。

■ 技术规格

类型	带内置CPU和F卡口的G型AF-S镜头
焦距	28mm
最大光圈	f/1.8
镜头结构	9组11片(包括2个非球面镜头元件和带纳米结晶涂层的镜头元件)
视角 尼康	胶卷单镜反光与 FX格式数码单镜反光照相机:75°·尼康DX格式数码单镜反光照相机:53°·IX240系统照相机:63°
距离信息	输出到照相机
对焦	后组对焦(RF)系统(可进行由宁静波动马达控制的自动对焦,具备用于手动对焦的独立对焦环)
对焦距离指示	0.25m至无穷远(∞)
最近对焦距离	0.25m(至焦平面)
光圈叶片	7片(圆形光圈孔)
光圈	全自动
光圈范围	f/1.8到f/16
测光	全开光圈测光
滤镜附件尺寸	67mm(P=0.75mm)
尺寸	约73mm(最大直径)×80.5mm(从照相机镜头卡口边缘开始的距离)
重量	约330g

尼康公司保留可随时更改说明书内载之硬件规格的权利，而无须事先通知。

Sc

产品中有害物质的名称及含量

本表格依据 SJ/T11364 的规定编制。

○: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。但是，以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为困难，并且上述产品都包含在《关于电气电子设备中特定有含物质使用限制指令 2011/65/EU》的豁免范围之内。

进口商：尼康映像仪器销售（中国）有限公司（上海市茂名南路205号瑞金大厦22楼，200020）

尼康客户支持中心服务热线: 400-820-1665 (周一至周日9:00-18:00, 除夕下午休息)

http://www.nikon.com.cn/

在中国印刷

出版日期：2015年3月1日

Sc

警告

· 勿自行拆解。觸碰相機或鏡頭的內部零件可能導致受傷。遇到故障時，本產品只能由有資格的維修技師進行修理。若本產品因為摔落或其他意外事故造成破損，請取出相機電池並 / 或斷開 AC 變壓器的連接，然後將本產品送至尼康授權維修服務中心進行檢查維修。
- 發生故障時立刻關閉相機。當您發現本裝置冒煙或發出異味時，請立刻拔下 AC 變壓器的插頭並取出相機電池，注意避免被灼傷。若在此情形下繼續使用，將可能導致火災或受傷。請在取出電池後，將裝置送到尼康授權維修服務中心進行檢查維修。
· 勿在易燃氣體環境中使用。在易燃氣體環境中使用電子裝置，將可能導致爆炸或火災。
· 勿透過鏡頭或相機觀景器觀看太陽。透過鏡頭或觀景器觀看太陽或其他明亮光源，可能會導致永久性的視覺損傷。
· 勿在兒童伸手可及之處保管本產品。若不遵守此注意事項，可能會導致兒童受傷。
· 在使用鏡頭和相機時請注意以下事項：

• 請保持鏡頭和相機乾燥，否則可能導致火災或觸電。
• 請勿用濕手接觸鏡頭或相機，否則可能導致觸電。
• 拍攝逆光主體時，請不要讓太陽進入構圖範圍。因爲當太陽位於或靠近構圖範圍時，陽光可能透過鏡頭聚焦並引起火災。
• 若在較長時間內不使用鏡頭，請蓋好鏡頭前蓋和鏡頭後蓋，並將其存放在遠離直射陽光的地方。若存放在直射陽光下，鏡頭可能會將陽光聚焦於易燃物體，從而導致火災。

·勿移動安裝有鏡頭或相機的三腳架，否則可能絆倒或意外撞到他人以致受傷。

· 勿將鏡頭放置在極其高溫的地方，如密閉的車內或直射陽光下，否則可能損壞鏡頭內部零件，從而引起火災。

感謝您購買 AF-S 尼克爾 28mm f/1.8G 鏡頭。在使用本產品前，請仔細閱讀這些指南和相機使用說明書。

注意：當鏡頭安裝在一台 DX 格式數碼單鏡反光相機（例如 D7000 或 D300 系列相機）上時，該鏡頭的畫角為 53° 且焦距相當於 42mm（35mm 格式）。

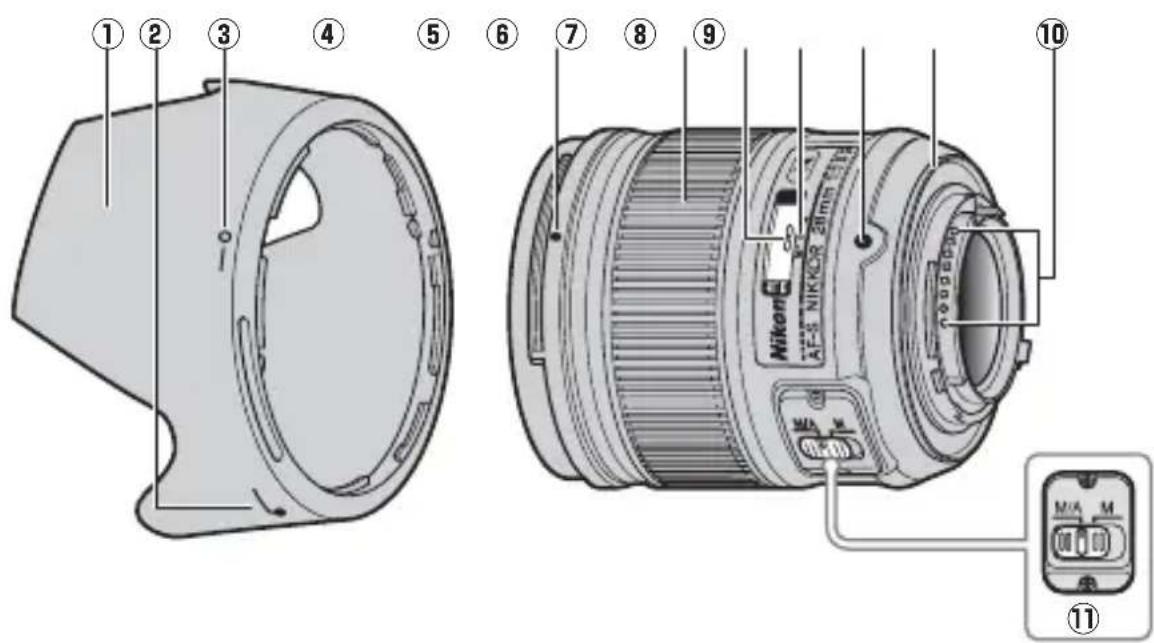

■ 鏡頭部件

⑦ 對焦距離標記......141
⑧ 鏡頭接環標記
⑨ 橡膠鏡頭接環密封墊……144
⑩ CPU 接點.....144
⑪ 對焦模式切換器……141

■ 兼容性

核選標記（√”）表示支援的功能，破折號（“—”）表示不支援的功能。可用功能可能受到一些限制；有關詳情，請參見相機使用說明書。

1 曝光模式 M（手動）不可用。
2 包括自動和場境（數碼多元化自動拍攝）模式。
3 自動對焦。

■ 對焦

所支援的對焦模式如下表所示（有關相機對焦模式的資訊，請參見相機使用說明書）。

相機	相機對焦模式	鏡頭對焦模式
		M/AM
尼康 FX格式和 DX格式數碼鏡反光相機、F6、F5、F4系列、F100、F90X、F90系列、F80系列、F75系列、F70系列、F65系列、Pronea 600i、Pronea S	單AF	自動對焦(連手動優先)	帶有電子測距器的手動對焦
	MF	手動對焦(除F-601m以外的所有相機均帶有電子測距器)
F60系列、F55系列、F50系列、F-801s、F-801、F-601m、F-401xF-401s、F-401	AF、MF

M/A（自動對焦（連手動優先））

使用自動對焦（連手動優先）（M/A）進行對焦的步驟如下：

1 將鏡頭對焦模式切換器推至 M/A。
2 對焦。

若有需要，您可在半按快門釋放按鍵期間（或者，若相機配備有一個 AF-ON 按鍵，則在按下 AF-ON 按鍵期間）旋轉鏡頭對焦環來使手動對焦優先於自動對焦。若要使用自動對焦以重新對焦，請再次半按快門釋放按鍵或按下 AF-ON 按鍵。

■ 景深

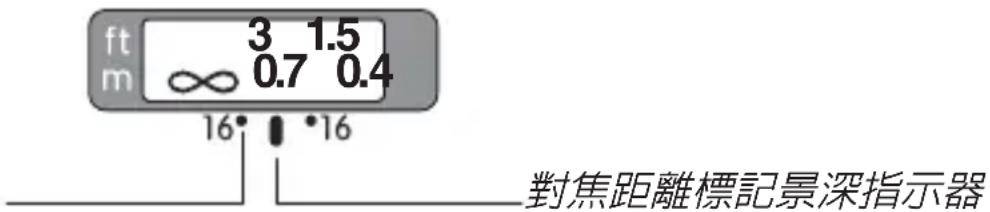

鏡頭上的景深指示器表示大致的景深（有關詳情，請參見第 172頁內容）。若相機支援景深預覽（光圈縮小），則景深還可在觀景器中進行預覽。

ft m ∞ 3 1.5 0.7 0.4 16° • 16 對焦距離標記景深指示器

■光圈

請使用相機控制按鍵調整光圈。

Tc

■ 内置閃光燈元件

當使用配備有一個內置閃光燈元件的相機上的內置閃光燈時，請在距離主體至少 0.6m 處進行拍攝，並取下遮光罩以避免產生邊暈（因鏡頭末端遮擋內置閃光燈所產生的陰影）。

■ 遮光罩

遮光罩可保護鏡頭並阻擋可能導致眩光或鬼影的散射光線。

i ① ② ③

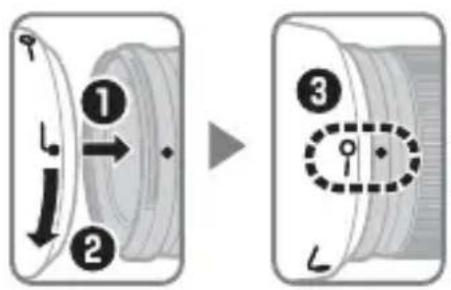

將遮光罩鎖定標記（一〇）與鏡頭上的遮光罩接環標記（●）對齊（③）。

安裝或取下遮光罩時，請在其底部的符號附近將其握住，並避免握得太緊。若未正確安裝好遮光罩，則可能會產生邊暈。

不使用時，可將遮光罩反轉並固定在鏡頭上。當遮光罩被反轉時，在鎖定標記（—〇）附近將其握住，然後透過旋轉即可安裝或取下遮光罩。

Tc

■ 對焦屏

下列相機支援用於不同情況下的多種對焦屏。

○：在觀景器中可見邊暈（相片不會受到影響）。

一：與相機不兼容。

()：括弧中的資料是指用於偏重中央測光的曝光補償值。當調整 F6 的曝光補償時，請在用戶設定 b6（“Screen comp.（對焦屏補償）”）中選擇 “Other screen（其他對焦屏）”；請注意，使用 B 或 E 以外的屏幕時，即使曝光補償值為 0，也必須選擇 “Other screen（其他對焦屏）”。F5 的曝光補償可使用用戶設定 18 進行調整；有關詳情，請參見相機使用說明書。

空白單格：不適用於該鏡頭。請注意，在放大倍率為1:1或更高時，M型屏幕仍可用於顯微攝影和微距攝影。

注意：F5 僅在使用 A、B、E、EC-B/EC-E、J 和 L 對焦屏時支援矩陣測光。

Tc

■ 鏡頭保養

·拿起或持握鏡頭或相機時，切勿僅持拿遮光罩。
- 保持 CPU 接點清潔。
- 若橡膠鏡頭接環密封墊損壞，請立即停止使用並將鏡頭送至尼康授權維修服務中心進行維修。
· 用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔紙，以圓周運動方式從裡向外進行清潔。注意不要留下污漬，也不要用手指碰觸玻璃。
- 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
· 遮光罩或 NC 濾鏡可用於保護前部鏡片元件。
· 將鏡頭放入相應軟袋之前，請蓋好鏡頭前蓋和鏡頭後蓋。
- 若在較長時間內不使用鏡頭，請將其存放在陰涼乾燥的地方以防止發霉和生銹。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起存放。
- 保持鏡頭乾燥。內部構造生銹將導致無法挽回的損壞。
- 將鏡頭放置在過於炎熱的地方將會使強化塑膠部件受損或變形。

■ 隨附配件

• 67 mm LC-67 扣入式鏡頭前蓋
• LF-4 鏡頭後蓋
  • HB-64 刺刀式遮光罩
• CL-0915 軟鏡袋

■ 兼容的配件

• 67 mm 旋入式濾鏡
• 無線遙控閃光燈 SB-R200：最多可在鏡頭末端安裝兩個 SB-R200 無線遙控閃光燈元件。

■ 技術規格

類型	帶內置CPU和F接環的G型AF-S鏡頭
焦距 28mm
最大光圈 f/1.8
鏡頭結構	9組11片(包括2個非球面鏡片元件和帶納米結晶塗層的鏡片元件)
畫角	·尼康菲林SLR與FX格式D-SLR相機:75° ·尼康DX格式D-SLR相機:53° ·IX240系統相機:63°
距離資訊 輸出主體與相機之間的距離資訊
對焦 後方對焦	焦(RF)系統(可進行由寧靜波動馬達控制的自動對焦,也具備用於手動對焦的獨立對焦環)
對焦距離指示器	0.25m至無限遠(∞)
最短對焦距離	0.25m(至焦平面)
光圈葉片 7(圓形光圈孔)
光圈 全自動
光圈範圍	f/1.8到f/16
測光 全開光圈測光
濾鏡接口大小	67mm(P=0.75mm)
尺寸	約73mm(最大直徑)×80.5mm(從相機鏡頭接環邊緣開始的距離)
重量 約	330g

尼康公司保留可隨時更改說明書內載之硬件規格的權利，而無須事先通知。
