BRUKSANVISNING Nikkor AF-S 28mm f/1.8G NIKON

• Plocka inte isär. Att röra vid de interna delarna i kameran eller objektivet kan leda till skador. Vid fel ska produkten endast repareras av en kvalificerad tekniker. Skulle produkten öppnas upp p.g.a. ett fall eller annan olycka, ta bort kamerabatteriet och/eller koppla bort nätadaptern och ta sedan med produkten till en Nikon-auktoriserad serviceverkstad för inspektion.
• Stäng omedelbart av kameran om något fel uppstår. Om rök eller en onormal lukt kommer från utrustningen, koppla omedelbart ur nätadaptern och ta bort kamerabatteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan leda till brand eller skador. Efter att du tagit ur batteriet, ta med utrustningen till en Nikon-auktoriserad serviceverkstad för inspektion.
• Använd inte i närheten av lättantändlig gas. Att använda elektronisk utrustning i närheten av lättantändlig gas kan leda till explosion eller brand.
• Titta inte mot solen genom objektivet eller kamerans sökare. Att titta mot solen eller annan stark ljuskälla genom objektivet eller sökaren kan leda till permanenta synskador.
• Håll utom räckhåll för barn. Om denna försiktighetsåtgärd inte följs kan det leda till skador.

• Observera följande försiktighetsåtgärder när objektivet och kameran hanteras:

• Håll objektivet och kameran torr. Om denna försiktighetsåtgärd inte följs kan det leda till brand eller elektriska stötar.

• Hantera inte objektivet eller kameran med våta händer. Om denna försiktighetsåtgärd inte följs kan det leda till elektriska stötar.
• Håll solen långt utanför bilden när motiv fotograferas i motljus. Solljus som fokuseras in i kameran när solen är i eller nära bilden kan orsaka brand.
• Om objektivet inte ska användas under en längre tid, sätt fast det främre och bakre objektivlocket och förvara objektivet skyddat från direkt solljus. Om det lämnas i direkt solljus kan objektivet fokusera solens strålar på brännbara föremål och orsaka brand.

- Bär inte stativ med ett objektiv eller kamera monterade. Du kan orsaka skador om du ramlar eller oavsiktligt slår i någon.

- Lämna inte objektivet där det kan utsättas för extremt höga temperaturer, så som i en stängd bil eller i direkt solljus. Om denna försiktighetsåtgärd inte följs kan det skada objektivets inre delar och orsaka brand.

Tack för att du köpt ett AF-S NIKKOR 28mm f/1.8G-objektiv. Innan produkten används, var god läs både dessa instruktioner och kamerans handbok noggrant.

Obs!: När det är monterat på en digital spegelreflexkamera i DX-format såsom D7000 eller kameror i D300-serien har detta objektiv en bildvinkel på 53° och en brännvidd som motsvarar 42 mm (35 mm-format).

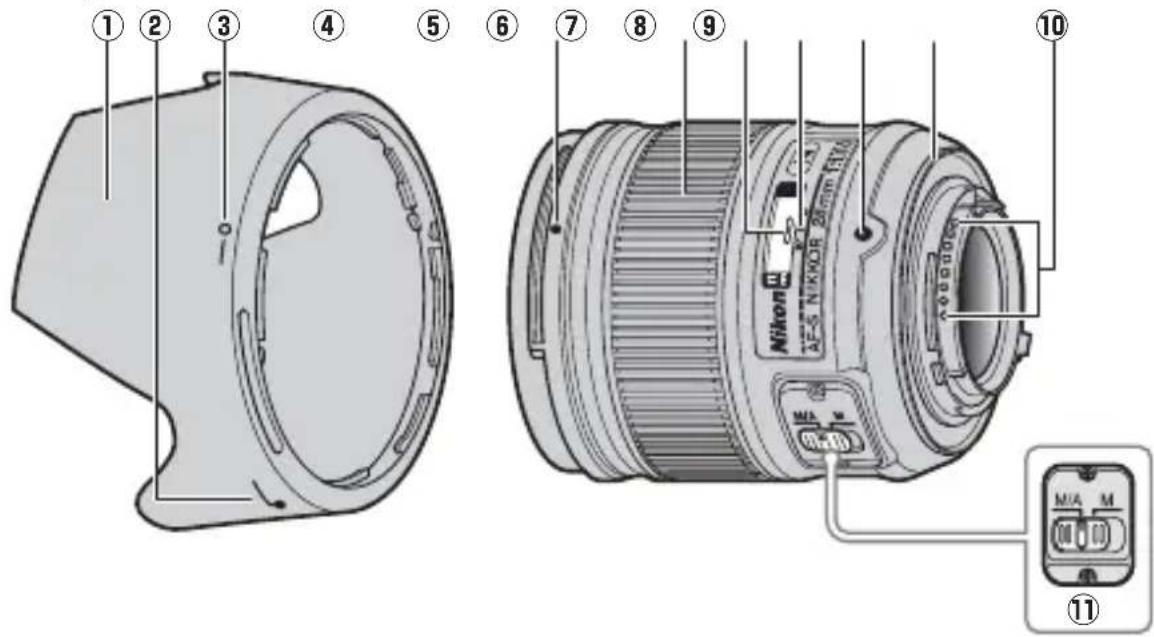

■ Objektivets delar

① Motljusskydd.... 48
② Justeringsmarkering för motljusskydd......48
③ Låsmarkering för motljusskydd......48
④ Monteringsmarkering för motljusskydd......48
⑤ Fokusring ....

⑥ Fokusavständsindikering ..... 47
⑦ Fokusavständsmarkering ..... 47
⑧ Objektivets monteringsmarkering
⑨ Objektivets gummimonte-ringspackning....50
⑩ CPU-kontakter 50
⑪ Fokuslägesväljare 47

Kompatibilitet

Bockar ("√") indikerar funktioner som stöds, streck ("—") funktioner som inte stöds. Vissa begränsningar kan finnas, se kamerans handbok för mer information.

Kamera	Exponerings (fotograferings)-läge				AF^3
	P^2	S	A	M
Nikon digitala spegelreflexkameror i FX-format och DX-format	√	√	√	√	√
F6, F5, F100, F80-serien, F75-serien, F65-serien, Pronea 600i, Pronea S^1	√	√	√	√	√
F4-serien, F90X, F90-serien, F70-serien	√	√	—	—	√
F60-serien, F55-serien, F50-serien, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M	√	√	—	—	—
F3AF, F-601, F-501, Nikon MF kameror (utom F-601M) —

1 Exponeringsläge M (manuellt) ej tillgängligt.

2 Inkluderar AUTO och motivlägen (Digital Vari-program).

3 Autofokus.

■ Fokusering

Fokuslägen som stöds visas i följande tabell (för information om kamerafokuslägen, se kamerans handbok).

Kamera	Kamera-fokusläge	Objektivfokusläge
		M/AM
Nikon digitala spegelreflexkameror i FX-format och DX-format, F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien, F70-serien, F65-serien, Pronea 600i,Pronea S	AF	Autofokusmed manuellstyrning	Manuellfokusering medelektroniskavständsmätare
	MF Manuell fokusering(elektronisk avständsmätaretillgänglig med alla kamerorförutom F-601m)
F60-serien, F55-serien, F50-serien, F-801s,F-801, F-601m, F-401x, F-401s, F-401	AF, MF

M/A (Autofokus med manuell styrning)

För att fokusera med autofokus med manuell styrning (M/A):

1 Dra objektivets fokuslägesväljare till M/A.
2 Fokusera.

Om så önskas kan autofokus åsidosättas genom att rotera objektivets fokusring medan avtryckaren är intryckt halvvägs (eller, om kameran är utrustad med en AF-ON-knapp, medan AF-ON-knappen är intryckt). För att fokusera om med autofokus, tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen igen.

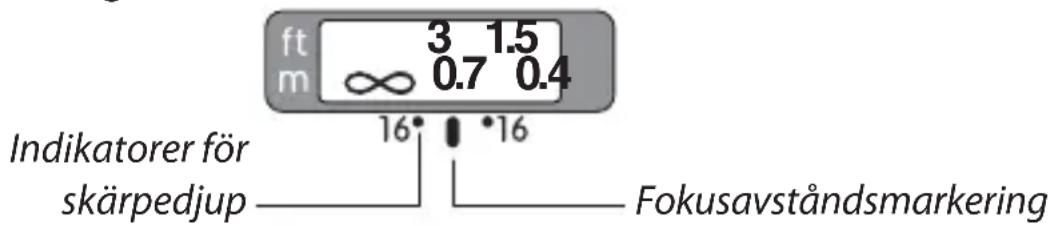

Skärpedjup

Indikatorerna för skärpedjup på objektivet visar det ungefärliga skärpedjupet (se sida 172 för mer information). Om kameran har möjlighet till förhandsgranskning av skärpedjupet (stop down) kan skärpedjupet också förhandsgranskas i sökaren.

ft m 3 1.5 ∞ 0.7 0.4 Indikatorer för skärpedjup 16* 16 Fokusavständsmarkering

Bländare

Bländaren justeras med kamerakontrollerna.

När den inbyggda blixten används på kameror som är utrustade med en inbyggd blixtenhet, fotografera på minst 0,6 m avstånd och ta bort motljusskyddet för att förhindra vinjettering (skuggor som uppstår där den främre delen av objektivet skymmer den inbyggda blixten).

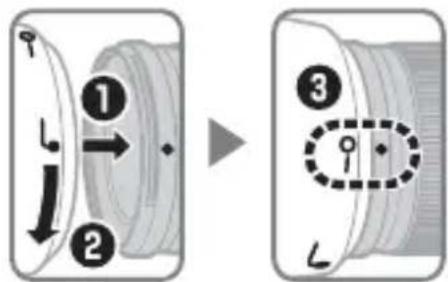

Motljusskyddet

Motljusskydden skyddar objektivet och blockerar ljus som annars kan orsaka linsöverstrålning eller ghost-effekt.

Rikta upp motljusskyddets låsmarkering (—○) med motljusskyddets monteringsmarkering (●) på objektivet (③).

Vid montering och borttagning av skyddet, håll i det längst ner vid -symbolen och undvik att hålla i det för hårt. Om skyddet inte är korrekt monterat kan vinjettering inträffa.

Skyddet kan vändas och monteras på objektivet när det inte används. När skyddet är vänt kan det monteras på och av genom att vrida på det medan det hålls i nära låsmarkeringen (—O).

■ Mattskivor

Följande kameror stöder en mängd olika mattskivor för användning i olika situationer.

O: Vinjettering är synlig i sökaren (fotografier påverkas inte).

—: Inte kompatibel med kameran.

( ): Siffror inom parentes visar exponeringskompensationen för centrumvägd mätning. Välj "Other screen (Annan skiva)" för anpassad inställning b6 ("Screen comp. (Skivkomp.)") när exponeringskompensationen justeras för F6; notera att med andra skivor än B eller E måste "Other screen (Annan skiva)" väljas även när värdet för exponeringskompensationen är 0. Exponeringskompensationen för F5 kan justeras med anpassad inställning 18; se kamerans handbok för mer information.

Tom cell: Ej lämplig för användning med detta objektiv. Notera dock att skivor av typ M kan användas för mikroskopfotografering och makrofotografering vid förstoringar på 1 : 1 eller högre.

Obs!: F5 stöder matrismätning endast med mattskivorna A, B, E, EC-B/EC-E, J och L.

■ Objektivskötsel

• Lyft inte upp eller håll i objektivet eller kameran bara med hjälp av motljusskyddet.
• Håll CPU-kontakterna rena.
• Om objektivets gummimonteringspackning skulle skadas, sluta omedelbart använda utrustningen och ta med objektivet till en Nikon-auktoriserad serviceverkstad för reparation.
• Använd en blåspensel för att ta bort damm och ludd från objektivets ytor. För att ta bort smuts och fingeravtryck, använd en liten mängd etanol eller linsrengöringsmedel på en mjuk, ren bomullstrasa eller linsrengöringsduk och rengör från mitten och utåt med en cirkelrörelse. Var försiktig så att du inte lämnar fläckar eller rör vid glaset med fingrarna.
• Använd aldrig organiska lösningsmedel som thinner eller bensen för att rengöra objektivet.
• Motljusskyddet eller NC-filter kan användas för att skydda objektivets främre element.
• Sätt fast det främre och bakre locket innan objektivet placeras i sitt mjuka fodral.
• Om objektivet inte ska användas under en längre tid, förvara det på en sval, torr plats för att förhindra mögel och rost. Förvara inte i direkt solljus eller med malkulor av nafta eller kamfer.
• Håll objektivet torrt. Om den interna mekanismen rostar kan det leda till skador som inte kan repareras.
• Om objektivet lämnas på extremt varma platser kan detta skada eller förvrida delar gjorda av armerad plast.

■ Medföljande tillbehör

• 67 mm främre objektivlock som knäpps på plats LC-67
• Bakre objektivlock LF-4
  • Bajonettskydd HB-64
  • Flexibelt objektivfodral CL-0915

■ Kompatibla tillbehör

• 67 mm skruvfilter

- Trådlös fjärrblixt Speedlight SB-R200: Upp till två trådlösa fjärrblixtenheter SB-R200 kan monteras på objektivet.

■ Specifikationer

Typ Typ G AF-S-objektiv med inbyggd CPU- och F-fattning
Brännvidd 28 mm
Största bländare f/1.8
Objektivets konstruktion	11 element i 9 grupper (inklusive 2 asfäriska linselementoch linselement med Nano-Crystal coatings)
Bildvinkel Nikon filmsystemkameror och digitala systemkamerori FX-format: 75°Nikon digitala systemkameror i DX-format: 53°IX240-systemkameror: 63°
Avständsinformation Skickas till kameran
Fokusering Bakre fokuseringssystem (RF) med autofokuskontrollerad av Silent Wave-motor och separatfokusring för manuell fokusering
Fokusavståndsindikering	0,25 m till oändlighet (∞)
Minsta fokusavstånd 0,25 m från skärpeplanet
Diafragmablad 7 (rundad diafragmaöppning)
Diafragma Helautomatisk
Bländarområde f/1.8 till f/16
Mätning Full bländare
Filterstorlek	67 mm (P = 0,75 mm)
Dimensioner	Ca 73 mm maximal diameter × 80,5 mm (avständfrån kamerans objektivmonteringsfläns)
Vikt	Ungefär 330 g

Nikon förbehåller sig rätten att ändra specifikationerna för hårdvaran som beskrivs i denna handbok när som helst och utan föregående meddelande.
