用户手册 PSS-650P SONY
现将《深圳证券交易所股票上市规则》的修订内容公告如下：一、修改前《深圳证券交易所股票上市规则》（2008年1月修订）；二、修改后《深圳证券交易所股票上市规则》（2008年1月修订）；三、修改后《深圳证券交易所股票上市规则》（2008年1月修订）；四、修改后《深圳证券交易所股票上市规则》（2008年1月修订）；五、修改后《深圳证券交易所股票上市规则》（2008年1月修订）。
巴 i 不 不 为力士使用
調整範圍を広くする 7
その他の付属品の取り付けに． 8
落下防止ロイヤーの取付． 8
配線力の取り付款 8
摇防止瓦一取付 8
主女仕梯 8
警告
不和比尔卡取付的际汇、卜尔克下拉巴一和卜尔克隆子等为使用，规定值内的卜尔克与締的付達以了。不和比尔卡的约付比尔克值是次的上贝
M4 末：1.4 ± 0.5 N·m
M5 不：1A = 0.5 N·m
M6 不：2.5 ± 0.5 N·m

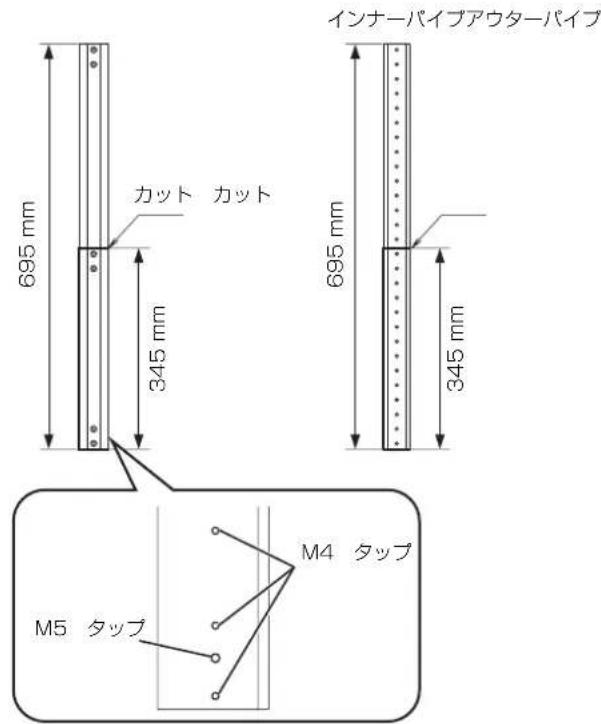

☆ 345mm 位置力士上。艾尔·力卡力士上
注意
可動範圍：650 mm ~ 975 mm (25 mm ヒツチで調整可能)
※摇防止FIA一用FRA夫使用时：
700mm 975mm
調整範圍を広くする
PSS-650P 2 7813 #
可動範圍：1.700 mm ～ 2.975 mm (25 mm ヒツチで調整可能)
※摇止防TIA一用FRA克卜使用时：
1.750 mm 2.975 mm
注意
PSS-650P 2 七卜半連結使用可能。
その他的付属品の取り付出に上来
落下防止フィヤーの取り付款
<る、PSS-650天井吊下用sbspanb 拒示一上摇扎防止瓦一以固定之和推奖了。
PSS-650 天井吊与下用sbspanssb一上取付達。
摇扎防止不一用下拉卡卜的取付方法中
本手册介绍了如何正确使用投影机吊架以及为避免事故发生而需要注意的重要事项。请务必完整阅读本手册，以及安全地进行安装作业。请妥善保管本手册，以便将来参考。
致用户
安装本投影机吊架需要足够的专业知识。请务必将安装作业委托给Sony经销商或者有资质的承包商，并在安装过程中特别注意安全。
致经销商
安装本投影机吊架需要足够的专业知识。请务必完整阅读本手册后才能进行安装作业。对于因操作不当或安装不当造成的任何损害或事故，如掉落等，Sony概不负责。请在安装后将本手册交由用户保管。
PSS-650P是PSS-650投影机吊架的延长管。请勿将本产品用于其他用途。
目录
附带零件 35
组件 35
调整高度 36
使用切割管 36
增大调整范围 37
安装其他附件 38
安装固定线 38
安装接线盖 38
安装张紧线 38
规格说明 38
附带零件 组件
外管 (1)内管 (1)
接线盖 （用于内管） (3)
接线盖 （用于外管） (3)
固定电线 (1)
K6×12螺丝(4)
P4× 6螺丝 (4)
P5× 12 螺丝(4)
安装手册 (本文档) (1)
拧紧螺丝和螺栓时，使用扭矩螺丝刀或扭矩扳手拧紧到符合额定扭矩规格。螺丝和螺栓的拧紧扭矩值如下所示。
M4螺丝： 1.4± 0.5N· m
M5螺丝： 1.4± 0.5N· m
M6螺丝： 2.5± 0.5N· m

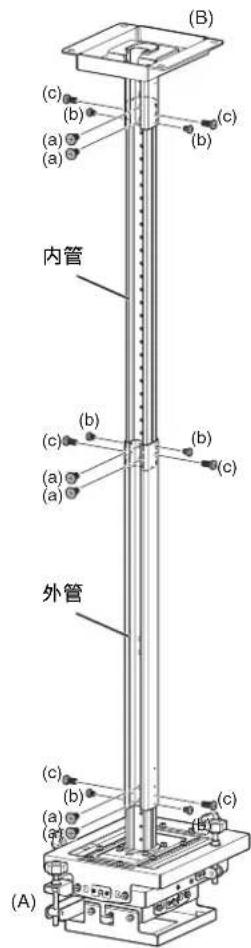

1 将内管和外管安装到PSS-650投影机吊架的调整支架(A)和天花板安装支架(B)，然后调整高度（请参见第36页）。
2 使用六颗 K6× 12 螺丝(a)连接每个管。
3 安装六颗 P4 × 6 管道固位螺丝(b)和六颗 P5 × 12 防响螺丝 (c)。
调整高度

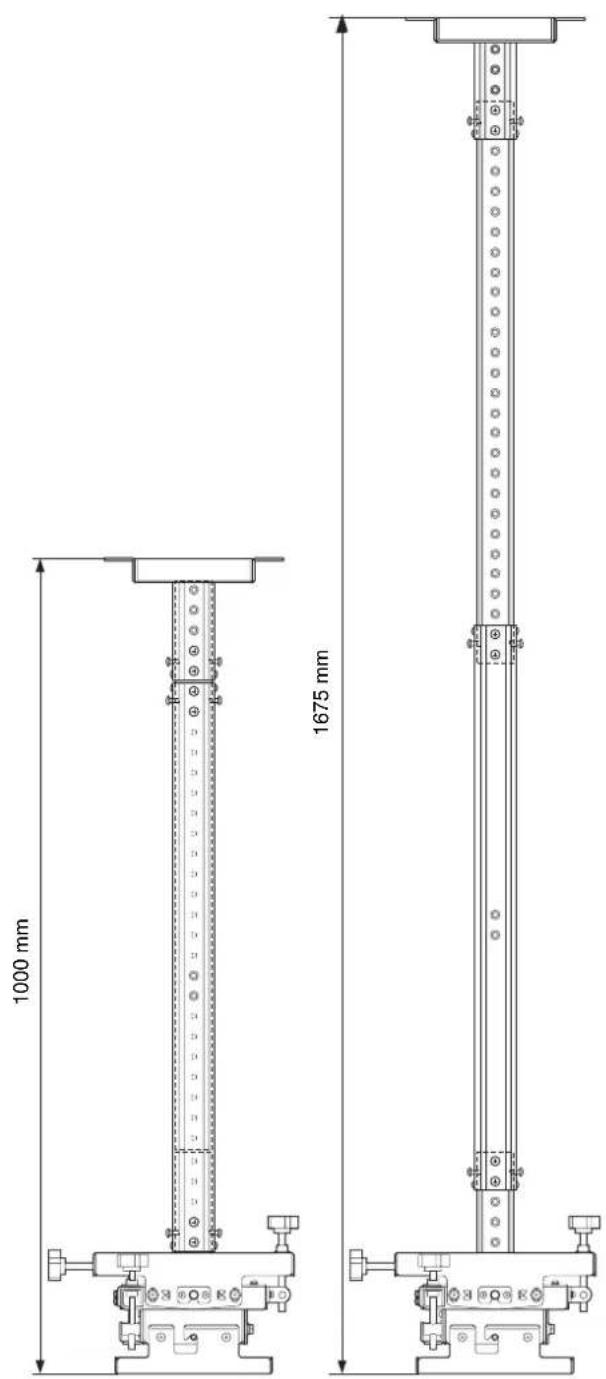

调整范围：1000毫米至1675毫米（25毫米调整节距）
* 当使用张紧线支架时：调整范围为 1050 毫米至 1675 毫米
使用切割管
可通过切割外管和内管来调整高度。

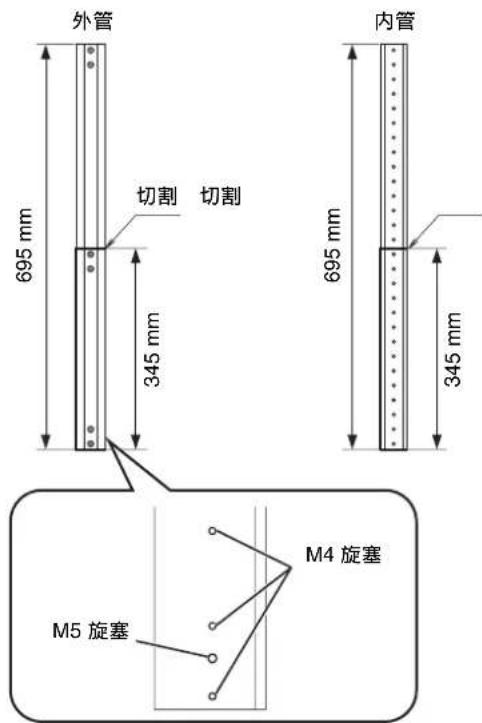

在距管末端345毫米处切割管道。切割管道，在中心凹槽处留两个孔。
注意
切割外管时，从有三个M4旋塞孔和一个M5旋塞孔的末端开始测量，在345毫米处进行切割，如图所示。如果切割了管道的另一端，则管道将无法使用。

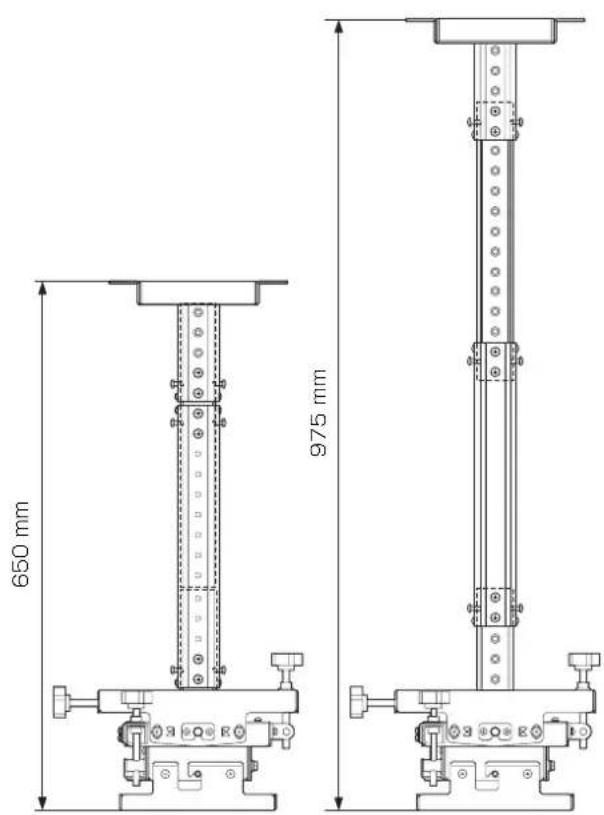

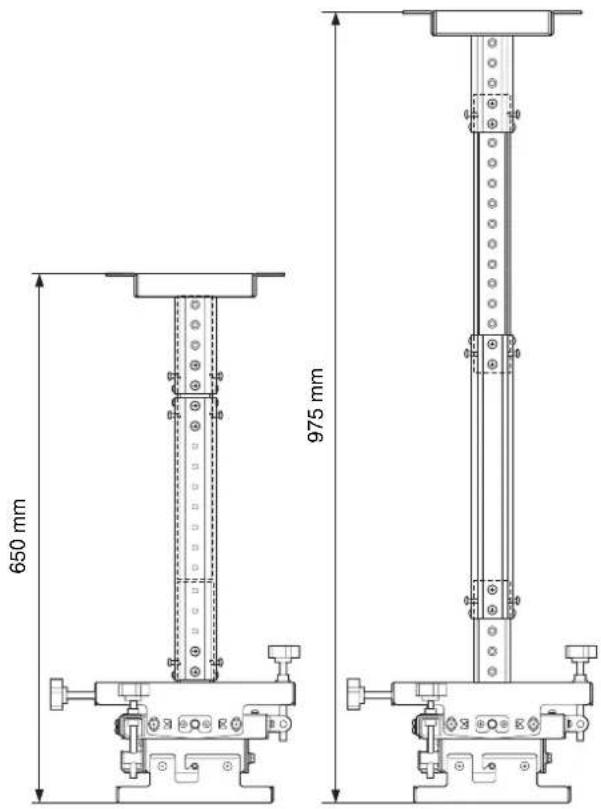

调整范围：650毫米至975毫米（25毫米调整节距）
* 当使用张紧线支架时：调整范围为 700 毫米至 975 毫米
增大调整范围

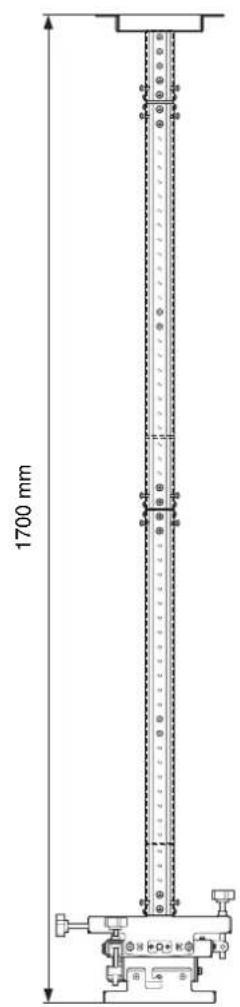

可使用两个PSS-650P来增大高度调整范围。

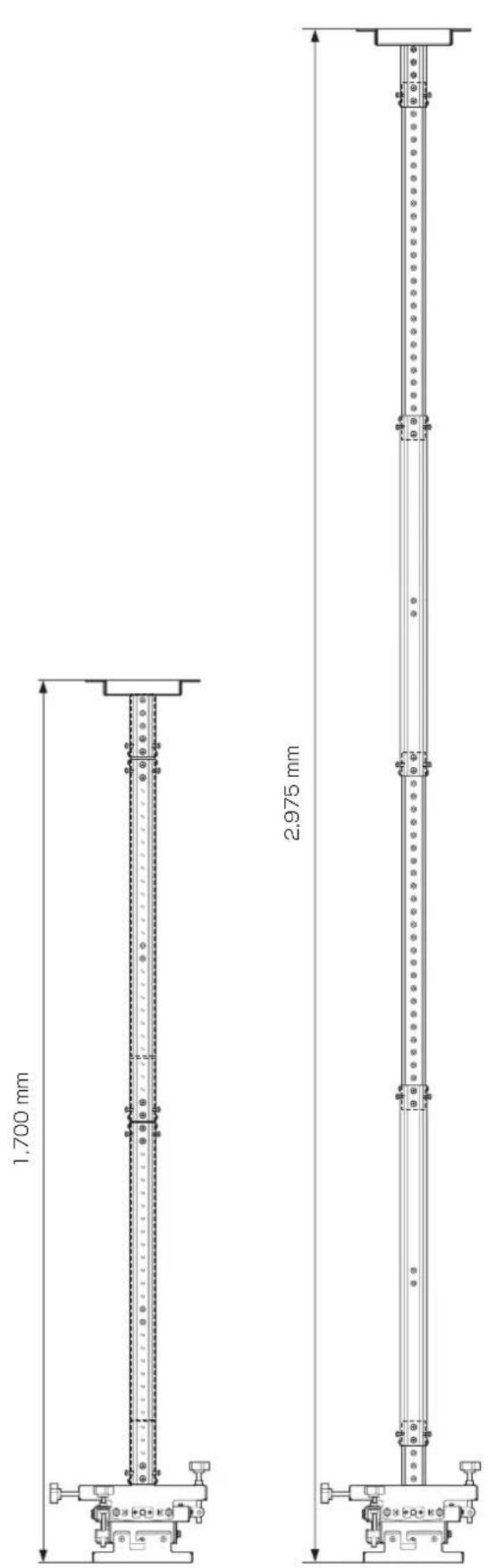

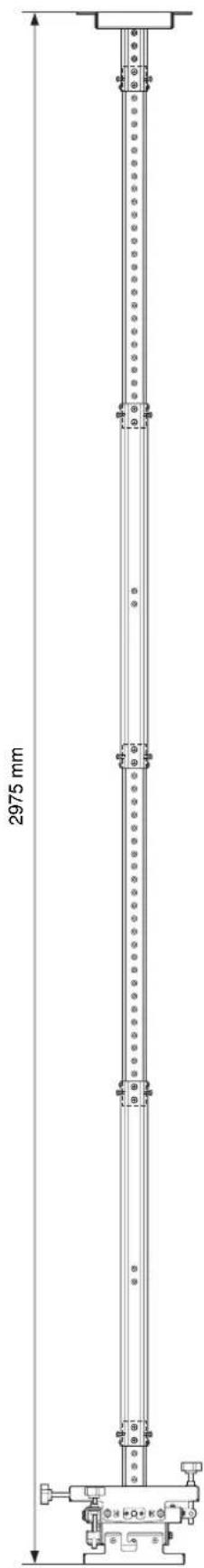

调整范围：1700毫米至2975毫米（25毫米调整节距）
* 当使用张紧线支架时：调整范围为 1750 毫米至 2975 毫米
注意
只能将两个PSS-650P连接在一起。
安装其他附件
安装固定线
安装锚点和附带的固定线，确保投影机无法掉落。有关安装固定线的详情，请参见PSS-650投影机吊架手册。
注意
- 附带的固定线的长度支持使用延长管时的最大高度。调整高度后，调整固定线的长度以适应调整的高度。
- 如果附带的固定线不够长，请使用防锈材料（如不锈钢）制成的线。
- 使用具有足够拉伸强度的线来支撑投影机和支架的重量。
安装接线盖
完成布线后，将接线盖插入外管 / 内管。
有关布线和安装接线盖的详情，请参见 PSS-650 投影机吊架手册。
安装张紧线
如果管子太长，投影机容易晃动。建议使用防晃张紧线固定PSS-650投影机吊架
将张紧线支架安装到 PSS-650 投影机吊架。
有关安装张紧线的详情，请参见PSS-650投影机吊架手册。
客户应自行准备线缆和锚点。
规格说明
| 项目 | 说明 | |
| 质量 | 约2.2公斤 | |
| 尺寸 | (宽/高/厚) | 约51毫米×695毫米×58.5毫米 |
设计与规格如有变更，恕不另行通知。
注意
- 在使用前请始终确认本机运行正常。
无论保修期内外或基于任何理由，SONY对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，SONY均不作任何赔偿。 - SONY 对本产品用户或第三方的任何索赔概不负责。
- SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。
