Produkttyp	Verlängerungsrohr für Projektorhalterung
Marke	Sony
Modell	PSS-650P
Gewicht	Ca. 2,2 kg
Abmessungen (L × H × T)	51 mm × 695 mm × 58,5 mm
Material	Stahl (Schätzung)
Höhenverstellbereich (Standard)	1.000 mm bis 1.675 mm (25 mm Schritte)
Höhenverstellbereich (gekürzte Rohre)	650 mm bis 975 mm (25 mm Schritte)
Verstellbereich mit zwei Einheiten	1.700 mm bis 2.975 mm
Verwendungszweck	Verlängerung für Sony PSS-650 Projektor-Abhängestütze
Packungsinhalt	Außenrohr, Innenrohr, Kabelführungsabdeckungen (6), Schutzseil, Schrauben (K6×12, P4×6, P5×12), Installationshandbuch
Empfohlenes Anzugsdrehmoment	Schraube M4: 1,4±0,5 N·m; Schraube M5: 1,4±0,5 N·m; Schraube M6: 2,5±0,5 N·m
Sicherheit	Schutzseil gegen Herunterfallen inklusive; Installation durch autorisierten Fachmann empfohlen
Wartung	Mit einem weichen, trockenen Tuch reinigen; aggressive Reinigungsmittel vermeiden
Reparierbarkeit	Keine Ersatzteile im Lieferumfang; handelsübliche Standardschrauben
Kompatible Zubehörteile	Halterung für Spannseile (optional, bauseitige Vorbereitung)
Garantie	Eingeschränkte Sony-Garantie (siehe Bedingungen auf der offiziellen Website)
Bedienungsanleitung verfügbar in	Französisch, Englisch, Deutsch, Spanisch, Italienisch, Japanisch, Russisch, Chinesisch

Häufig gestellte Fragen - PSS-650P SONY

Welche Funktion hat das Verlängerungsrohr PSS-650P?

Das PSS-650P ist ein Verlängerungsrohr, das entwickelt wurde, um die Aufhängehöhe der Sony PSS-650 Projektorhalterung zu vergrößern. Es ermöglicht einen zusätzlichen Verstellbereich von 1.000 bis 1.675 mm.

Wie installiere ich das Verlängerungsrohr?

Die Installation erfordert die Befestigung von Innen- und Außenrohr zwischen Verstellhalterung und Deckenhalterung, anschließend die Schrauben mit den angegebenen Drehmomenten anziehen. Es wird empfohlen, die Installation von einem autorisierten Sony-Händler durchführen zu lassen.

Kann man die Rohre kürzen, um die Höhe anzupassen?

Ja, es ist möglich, Außen- und Innenrohr auf 345 mm vom Ende zu kürzen, um den Verstellbereich auf 650–975 mm zu reduzieren. Achtung: Das Außenrohr darf nur auf der Seite mit drei M4- und einer M5-Gewinden gekürzt werden.

Wie hoch ist das Anzugsdrehmoment der Schrauben?

Halten Sie folgende Werte ein: M4: 1,4±0,5 N·m, M5: 1,4±0,5 N·m, M6: 2,5±0,5 N·m. Verwenden Sie einen Drehmomentschlüssel, um Beschädigungen zu vermeiden.

Wie befestige ich das Schutzseil gegen Herunterfallen?

Installieren Sie einen festen Verankerungspunkt und befestigen Sie das mitgelieferte Stahlseil zwischen Projektor und Halterung. Passen Sie die Seillänge nach der Höheneinstellung an. Verwenden Sie bei Bedarf ein Edelstahlseil mit geeigneter Festigkeit.

Kann ich zwei Verlängerungsrohre PSS-650P verwenden?

Ja, zwei Einheiten können miteinander verbunden werden, um den Verstellbereich auf bis zu 2.975 mm zu erweitern. Nur PSS-650P-Einheiten sind untereinander kompatibel.

Welches Zubehör wird für die Installation benötigt?

Neben dem Verlängerungsrohr benötigen Sie die abhängestütze PSS-650 (separat erhältlich) und eine Deckenhalterung. Spannseile können hinzugefügt werden, um das Pendeln zu begrenzen.

Wie führe ich die Kabel durch das Rohr?

Nachdem Sie die Kabel durchgeführt haben, setzen Sie die mitgelieferten Kabelführungsabdeckungen in das Außen- und Innenrohr ein, um sie zu schützen und zu fixieren.

Wie schwer ist das Verlängerungsrohr?

Das PSS-650P wiegt ca. 2,2 kg, was zum Gewicht des Projektors und der Haupthalterung hinzukommt. Überprüfen Sie, ob die Deckenkonstruktion die Gesamtlast tragen kann.

Wie warte ich das Verlängerungsrohr?

Reinigen Sie es regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Chemikalien, die die Oberfläche beschädigen könnten. Überprüfen Sie regelmäßig die Schrauben und das Sicherheitsseil.

BEDIENUNGSANLEITUNG PSS-650P SONY

These Installationsanweisung richtet sich an Sony-Handler.

These Gebrauchsanweisung erläutert die richtige Handhabung der Projektordeckenhalterung und enthalt wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und achten Sie auf einen sicheren Installationsvorgang. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

FürKunden

Zur Installation dieser Projektordeckenhalterung sind ausreichende Fachkennntisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von ihrem Sony-Handler oder lizenzierten Fachleuten ausführren und beachten Sie bei der Installation die notigen Sicherheitsvorkhrungen.

Für Handler

Zur Installation dieser Projektordeckenhalterung sind ausreichende Fachkenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Installation gewährleistet ist. Sony übernimmt keine Haftung für Verletzungen oder Sachschäden wie etwa durch Herabfallen usw., die durch unsachgemäß Umgang mit dem Produkt oder eine fehlerhafte Installation entstehen. Handigen Sie diese Gebrauchsanweisung nach der Installationitte an den Kunden aus.

Das PSS-650P ist ein Verlängerungsrohr für den Projektor-Deckenhalter PSS-650. Verwenden Sie diese Produkte nur für diesen Zweck.

Inhaltsverzeichnis

Mitgelieferte Teile 25

Montage 25

Einstellen der Höhe 26

Verwendung von abgeschrittenen Rohren 26

Vergrobern des Einstellbereichs 27

Befestigen weiterer Zubehörteile 28

Befestigen des Sicherungsdrahts 28

Anbringen der Kabelabdeckungen 28

Befestigen der Spanndrähte 28

Technische Daten 28

Mitgelieferte Teile Montage

Auereres Rohr (1) Inneres Rohr (1)

Kabelabdeckung (fur inneres Rohr) (3)

Kabelabdeckung (fur äußeres Rohr) (3)

Sicherungsdraht (1)

Schrauben K6x12 (4)

Schauben P4x6 (4)

Schauben P5x12 (4)
Installationsanleitung (das vorliegende Dokument) (1)

Ziehen Sie die Schrauben mit einem

Drehmomentschraubendreher oder

Drehmomentschlüssel fest und berücksichtigten Sie bzw. die angegebenen Drehmomentwerte.

Anzugsdrehmomentwerte fur die Schrauben:

M4-Schrauben: 1,4± 0,5N· m

M5-Schrauben: 1,4 ± 0,5 ~N · m

M6-Schrauben: 2.5 ± 0.5 ~N · m

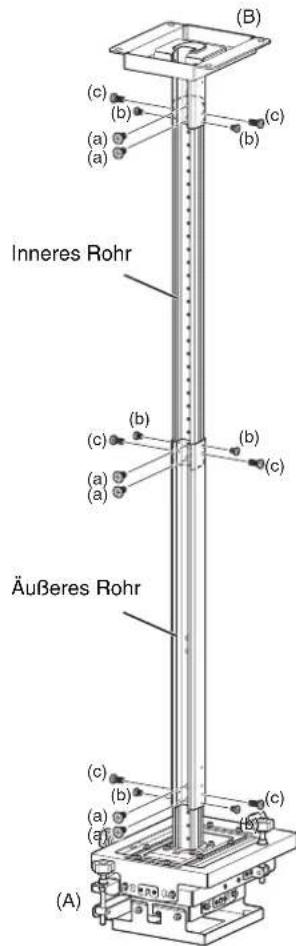

1 Befestigen Sie das innere Rohr und das außere Rohr am Einstellungshalter (A) und am Deckenhalter (B) des Projektor-Deckenhalters PSS-650 und stellen Sie die Höhe ein (siehe Seite 26).
2 Verbinden Sie die Rohre mit den sechs Schrauben K6x12 (a).
3 Bringen Sie die sechs Rohrbefestigungsschrauben P4× 6 b and die sechs Stabilisierungsschrauben P5× 12 c an.

Einstellen der Höhe

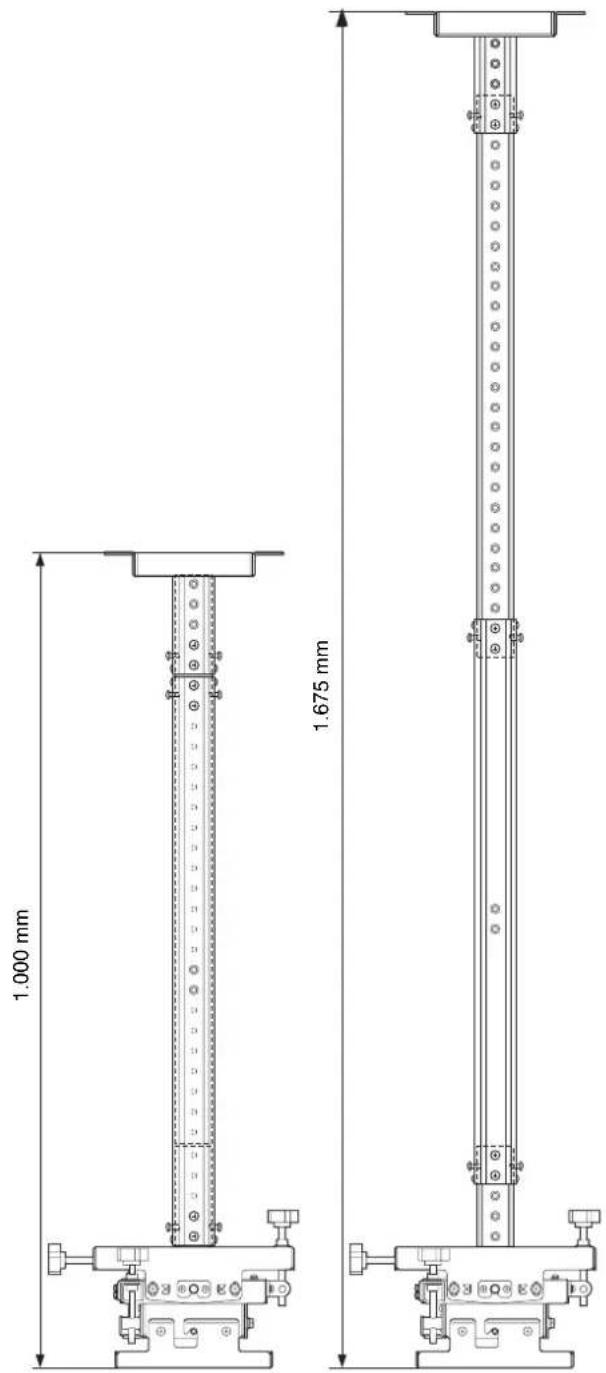

Einstellbereich: 1.000mm bis 1.675mm (25 mm Einstellungsabstand)
* Bei Verwendung eines Halters für Spanndrähte: 1.050 mm bis 1.675 mm

Verwendung von abgeschrittenden Rohren

Sie konnen die Höheändern, indem Sie das äußere Rohr und das innere Rohr abschreiben.

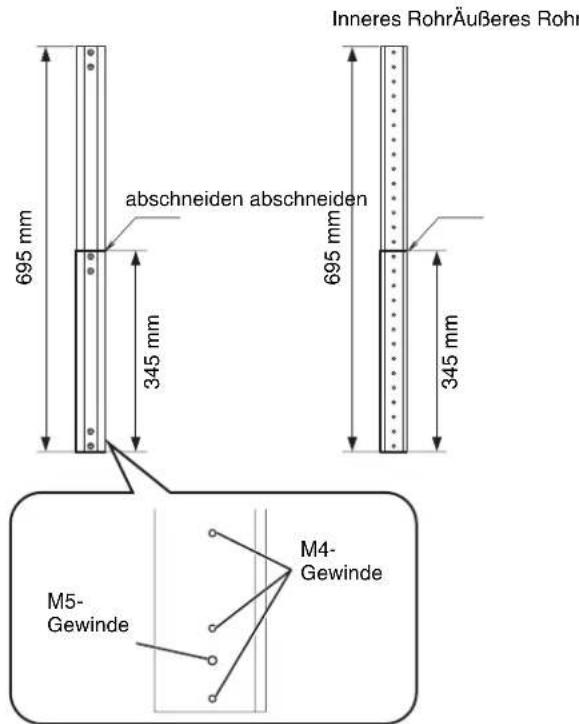

Schneiden Sie die Rohre im Abstand von 345mm vom Ende der Rohre ab. Schneiden Sie das Rohr so ab, dass zwei Bohrungen in der mittleren Rille verbleiben.

Hinweis

Schneiden Sie das äußere Rohr im Abstand von 345mm vom Ende ab, mit den drei M4-Gewinden und einer M5-Gewindebohrung, wie in der Abbildung gezeigt. Das Rohr kann nicht verwendet werden, wenn sein anderes Ende abgeschritten wird.

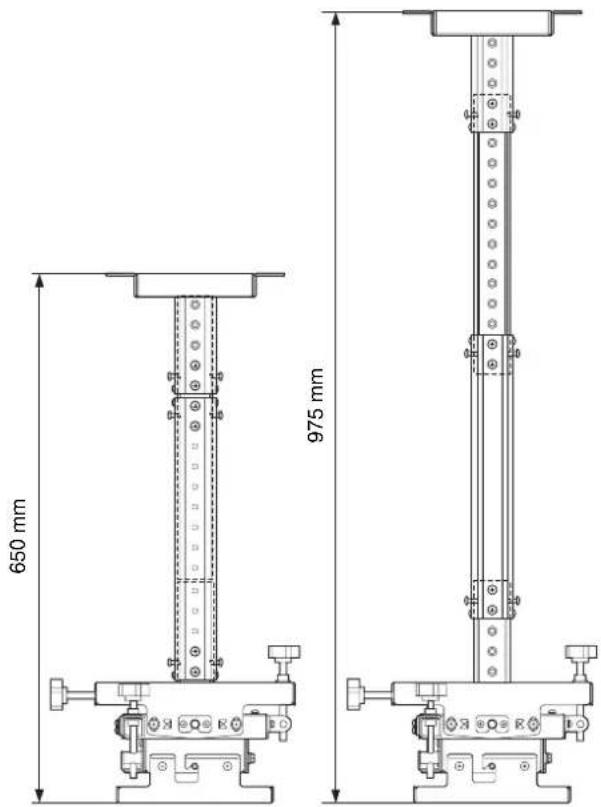

Einstellbereich: 650~mm bis 975~mm (25 mm Einstellungsbstand)
* Bei Verwendung eines Halters für Spanndrähte: 700 mm bis 975 mm

Vergroßern des Einstellbereichs

Der Hoheneinstellbereich kann mit zwei Stangen PSS-650P vergroßert werden.

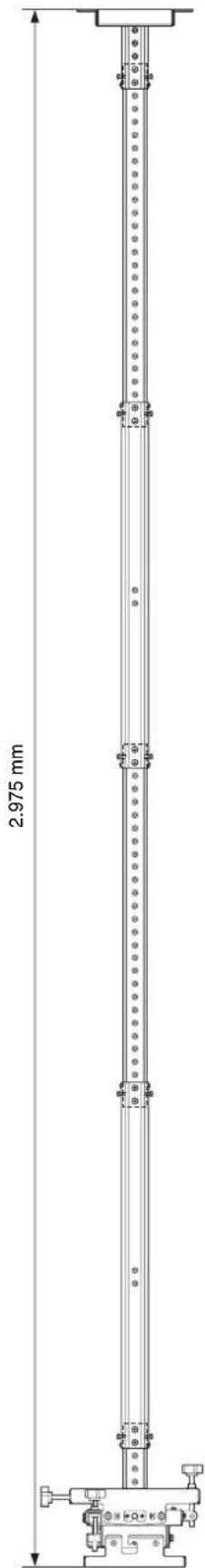

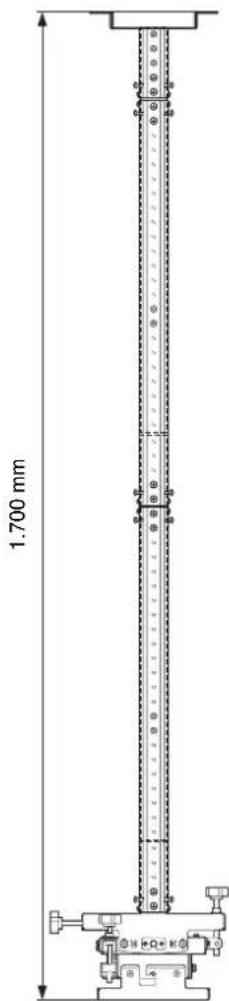

Einstellbereich: 1.700mm bis 2.975mm (25 mm Einstellungsbstand)
* Bei Verwendung eines Halters für Spanndrähte: 1.750 mm bis 2.975 mm

Hinweis

Sie konnen nur zwei Stangen PSS-650P miteinander verbinden.

Befestigen weiterer Zubehörteile

Befestigen des Sicherungsdrahts

Bringen Sie einen Anker an und befestigen Sie den mitgelieferten Sicherungsdraht, um sicherzustellen, dass der Projektor nicht herunterfallen kann. Ausfuhrliche Informationen zum Befestigen des Sicherungsdrahts finden Sie in der Anleitung zum Projektor-Deckenhalter PSS-650.

Hinweise

• Die Länge des mitgelieferten Sicherungsdrahts entspricht der Maximalhöhe bei Verwendung des Verlängerungsrohrs. Passen Sie nach dem Einstellen der Höhe die Länge des Drahts an die eingestellte Höhe an.
• Wenn der mitgelieferte Draht zu kurz ist, verwenden Sie einen Draht aus nicht rostendem Material (zum Beispiel Edelstahl).
• Die Dicke des Drahts muss damit so groß sein, dass die ReiBfestigkeit des Drahts dem Gewicht des Projekctors und der Halter entspricht.

Anbringen der Kabelabdeckungen

Setzen Sie nach dem Verlegen der Kabel die Kabelabdeckungen in das äußere/innere Rohr. Ausführliche Informationen zum Verkabeln und zum Anbringen der Kabelabdeckungen finden Sie in der Anleitung zum Projektor-Deckenhalter PSS-650.

Befestigen der Spanndrähte

Wenn das Rohr zu lang ist, kann der Projektor weniger wackeln. Es wird empfohlen, den Projektor-Deckenthalter PSS-650 mit den Spanndrähen zu sichern. Bringen Sie den Halter für die Spanndrähte am Projektor-Deckenthalter PSS-650 an. Ausfuhrliche Informationen zum Befestigen der Spanndrähte finden Sie in der Anleitung zum Projektor-Deckenthalter PSS-650. Drähte und Ankerstellen müssen vom KundenVBoreitet werden.

Technische Daten

Eigenschaft Beschreibung

Gewicht ca. 2,2kg

Abmessungen ca. 51mm× 695mm× 58,5mm (Breite / Hohe / Tiefe)

Bauart und Spezifikationen können ohne Vorankündigung geändert werden.

Hinweise

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICT NOT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM Anderen GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS Gleich AUS WELCHEM GRUND ÜBERNEHMSN.
