MANUALE UTENTE PSS-650P SONY
Manuale d'installazione per rivenditori
安装说明书经销店用 CS
PykoBOIDCTBO NO yCTAHOBKE IINIINNEPOB RU
上(无)
http://www.sony.jp/professional/support/
YJ二一集易用商品相国口之名内)
出版日期:2018年9月
Printed in Japan
PSS-650P
告售
Il presente manuale di installatione è destinato ai rivenditori Sony.
Nel presente manuale vengono descripte le procedure per il corretto uso del supporto per proietto da soffitto, e sono riportate istruzioni di sicurezza importanti per evitare incidenti. Leggere attendamente il manuale ed eseguire l'installazione in sicurezza.
Conservare il presente manuale per consulazioni future.
Per i clienti
Per l'installazione del supporto per proietto da soffitto è necessario disporte di sufficiente competenza. Si raccomanda di fare eseguire l'installazione a installatori Sony o installatori autorizzati, e di prestare particolare attenzione alla sicurezza durante l'installazione.
Per i rivenditori
Per l'installazione del supporto per proietto da soffitto è necessario disporre di sufficiente competenza. Leggere con attenzione il presente manuale per eseguire l'installazione. Sony declina agli responsabilità in caso di danni o infortuni, come cadute o simili, provocati da un uso errato o un'installazione scorretta. Dopao ave completingo l'installazione, consegnare il presente manuale al cliente.
Il prodotto PSS-650P è un tubo di prolunga per il supporto di sospensione proiettre PSS-650. Non utilizzato il prodotto per altri scopi.
Summario
Componenti forniti 30
Montaggio 30
Regolazione dell'altezza 31
Taglio dei tubi a misura 31
Aumentodel Campo di regolazione 32
Montaggio di altri accessori 33
Fissaggio del cavetto anticaduta 33
Montaggio dei copricavi 33
Montaggio dei cavi di tensionamento 33
Caratteristiche tecniche 33
Componenti forniti Montaggio

Tubo esterno (1) Tubo interno (1)

Copricavo (per tubo cavo interno) (3)

Copricavo (per tubo esterno) (3)

Cavo anticaduta (1)

Viti K6x12 (4)

Viti 4× 6 (4)

Viti P5x12 (4)
Manuale di INSTALLazione (questo documento) (1)
Serrare viti e bulloni ai valori di coppi specificati utilizzando un cacciavite dinamometrico o una chiave dinamometrica. I valori della coppi di serraggio per viti e bulloni sono riportati di seguito.
Viti M4: 1,4± 0,5N· m
Viti M5: 1,4± 0,5N· m
Viti M6:2,5±0,5 N·m

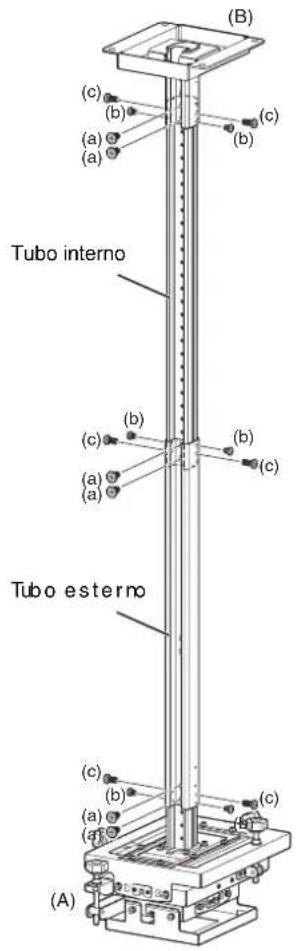

1 Fissare il tubo interno e il tubo esterno alla staffa di regolazione del supporto di sospensione proietto PSS-650 (A) e alla staffa di montaggio al soffitto (B), quando regolare l'altezza (vedere pagina 31).
2 Unire insieme i tubi utilizzando le sei viti K6× 12 (a).
3 Inserire le sei viti di fissaggio del tubo P4× 6 b e le due viti antimovimento P5× 12 c.

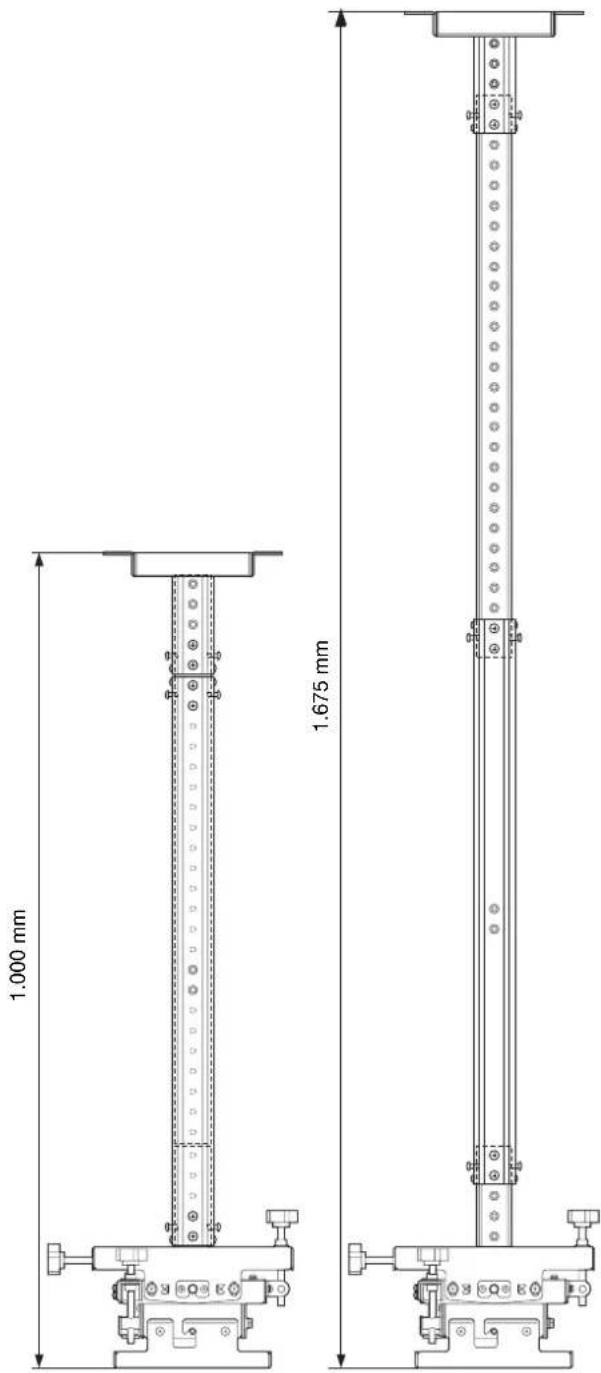

Regolazione dell'altezza
Campo di regolazione: da 1.000mm a 1.675mm (in passi di 25mm )
* Se si utilizes una staffa per i cavi di tensionamento: da 1.050 mm a 1.675 mm

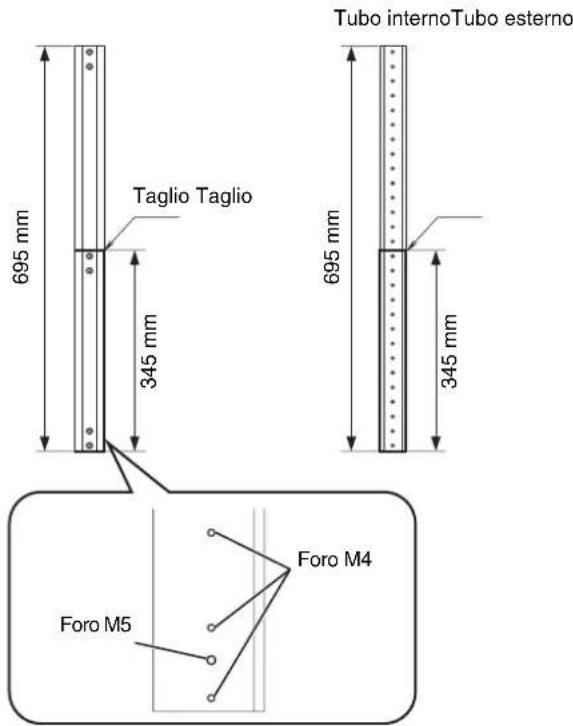

Taglio dei tubi a misura
É possibile regolare l'altezza tagliando il tubo esterno e il tubo interno.
Eseguire il taglio a 345~mm dall'estremita dei tubi. Tagliare il tubo assicurandosi di lasciare due fori nella scanalatura centrale.

Nota
Per il tubo esterno, misurare ed eseguire il taglio a 345mm a partire dall'estremita del tubo in cui sono presenti i tre fori M4 e il foro M5 come indicato in figura. Il tubo non potra essere utilizzato se viene tagliata l'estremita errata.

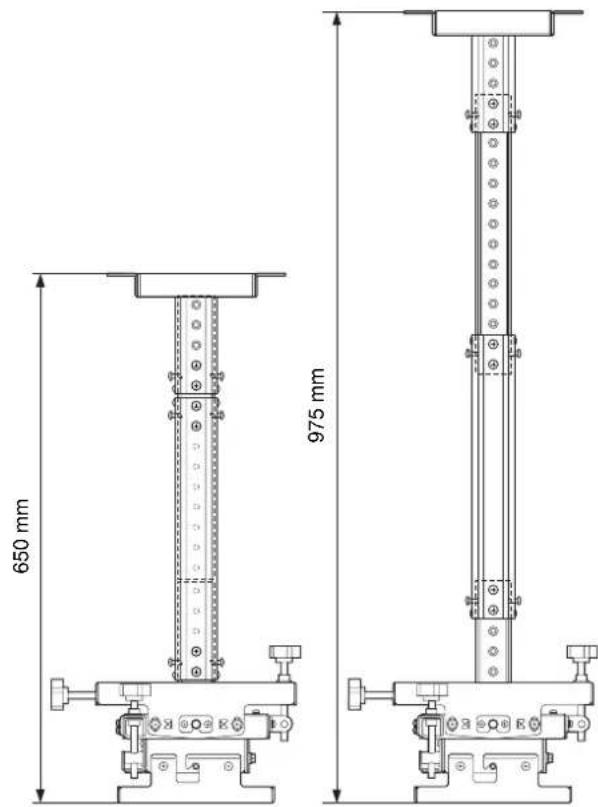

Campo di regolazione: da 650mm a 975mm (in passi di 25mm )
- Se si utilizes una staffa per i cavi di tensionamento: da 700 mm a 975 mm

Aumento del Campo di regolazione
É possibile augmentare il Campo di regolazione della lunghezza utilizzando due PSS-650P.

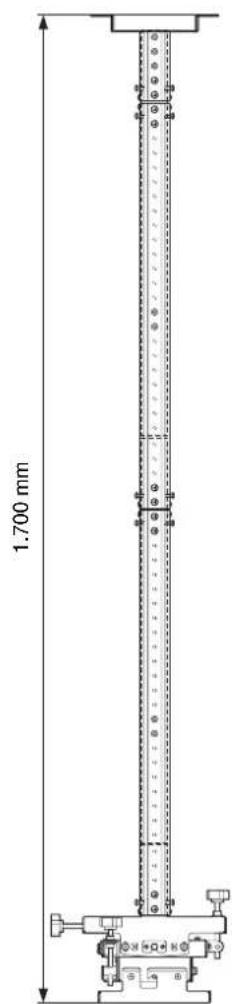

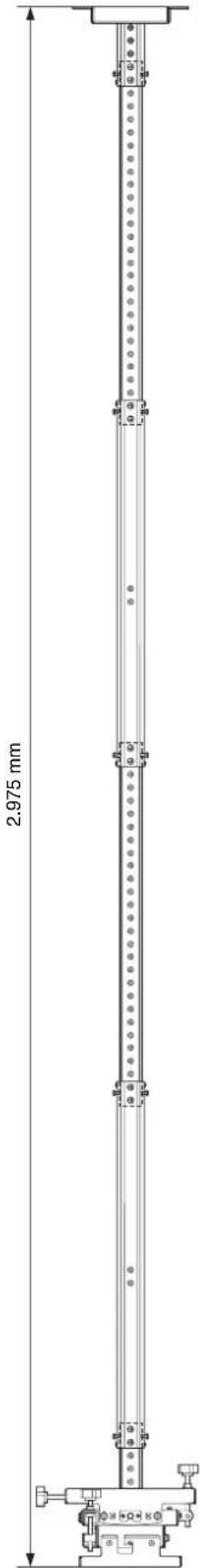

Campo di regolazione: da 1.700mm a 2.975mm (in passi di 25mm )
- Se si utilizesza una staffa per i cavi di tensionamento: da 1.750 mm a 2.975 mm
Nota
É possible unire insieme solo due PSS-650P.


Montaggio di altri accessori
Fissaggio del cavetto anticaduta
Installare un opportuno anoraggio e collegare il cavetto anticaduta fornito per evitare la possibile caduta del proietto.
Per informazioni dettagiate sul montaggio del cavetto di protezione anticaduta,fare riferimento al manuale del supporto di sospensione proiettre PSS-650.
Note
- La lunghezza del cavetto anticaduta fornito è sufficiente per l'altezza massima che si raggiunge quando si utilizes il tubo di prolunga. Dop o aver regolato l'altezza, regolare di consegenza la lunghezza del cavetto.
- Se il cavetto fornito non è sufficiente, utilizzato un cavetto in materiale antiruggine (ad esempio, acciaio inossidabile).
- Utilizzato un cavetto di sezione adeguata a garantire una resistenza alla trazione sufficiente da sostenere il peso di proiettere e staffe.
Montaggio dei copricavi
Dopo aver disporto correttamente i cavi, insere i copricavi nei tubi esterno e interno.
Per informazioni dettagliate sulla disposizione dei cavi sul montaggio dei copricavi,fare riferimento al manuale del supporto di sospensione proiettre PSS-650.
Montaggio dei cavi di tensionamento
Se il tubo è molto lungo, il proietto risulterà più suscettibile alle oscillazioni. Si consiglia quando di assicurare il supporto di sospensione proietto PSS-650 mediante adeguati cavi di tensionamento.
Montare la staffa per il fissaggio dei cavi di tensionamento al supporto di sospensione proietto PSS-650.
Per informazioni dettagliate sul montaggio dei cavi di tensionamento,fare riferimento al manuale del supporto di sospensione proiettre PSS-650.
I cavi e i puncti di ancoraggio dovranno essere forniti dal cliente.
Caratteristiche tecniche
Oggetto Descrizione
| Peso Circa 2,2 kg | |
| Dimensioni(larghezza/altezza/profondità) | Circa 51 mm × 695 mm × 58,5 mm |
Design e le specifiche tecniche passibili di cambiamenti alla preavviso.
Note
- Verificare sempre che l'apparecchio stia funzionando correttamente prima di uso. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITA DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
- SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
- SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.
