DGS-1210-20 - 开关 D-LINK - 免费用户手册

产品类型	网络交换机 (智能网络交换机)
品牌	D-Link
型号	DGS-1210-20
端口数量	20个以太网端口 (10/100/1000 Mbps)
电源	市电 (附带电源线)
尺寸	标准19英寸 (约440 x 200 x 44毫米)
重量	约2.5千克
安装方式	桌面安装 (附带橡胶脚垫) 或19英寸机架安装 (附带支架)
管理	Web界面, Telnet, SNMP, SmartConsole工具 (Windows)
主要功能	VLAN配置, QoS, 端口监控, 统计
默认IP地址	10.90.90.90 (子网掩码255.0.0.0)
默认密码	admin
维护与清洁	清洁前拔掉设备电源；使用干软布。请勿使用磨蚀性或液体清洁剂。
安全	请勿在交换机上放置重物；确保通风良好；雷雨或断电时拔掉电源。
备件与可维修性	如需更换，请联系D-Link经销商；本设备不含用户可维修部件。
一般信息	D-Link智能网络交换机，保修与支持请访问 http://support.dlink.com.tw

常见问题 - DGS-1210-20 D-LINK

D-Link DGS-1210-20交换机的默认IP地址是什么？

默认IP地址是10.90.90.90，子网掩码为255.0.0.0，默认网关为0.0.0.0。

如何访问Web管理界面？

将以太网电缆连接到交换机端口和您的PC。确保PC的IP地址与交换机在同一网段（例如，10.x.y.z，掩码255.0.0.0）。打开Web浏览器并输入http://10.90.90.90。输入密码admin登录。

如何在19英寸机架中安装交换机？

使用螺丝将附带的安装支架固定在交换机侧面。然后用提供的螺丝将交换机固定在机架上。确保留出足够的通风空间。

我可以轻松管理多个D-Link智能网络交换机吗？

是的，使用CD附带的SmartConsole工具。该工具可检测同一二层网段上的所有交换机，并简化初始配置。它需要Windows 2000、XP或Vista。

如果我忘记管理员密码怎么办？

默认密码是admin。如果已更改，则需要将交换机恢复出厂设置。请参阅用户手册了解硬件重置步骤。

如何通过Telnet访问交换机？

确保有有效的以太网连接。打开PC上的命令提示符，输入telnet 10.90.90.90（或已配置的IP地址）。使用admin作为用户名和密码。

包装中包括哪些物品？

包装内包含：D-Link智能网络交换机、机架安装支架、电源线、包含用户手册和SmartConsole工具的CD，以及多语言快速入门指南。

如何清洁交换机？

首先拔掉设备电源。使用干软布清洁表面。切勿使用液体、喷雾或研磨性清洁剂。

交换机支持SNMP管理吗？

是的，交换机可以通过SNMP管理，但默认禁用。您可以在Web管理界面中启用。可以使用D-Link的D-View或其他兼容的SNMP管理工具。

我在哪里可以获得技术支持或更新？

技术支持请访问http://support.dlink.com.tw。您将被重定向到本地D-Link网站。营销信息请访问http://www.dlink.eu。

用户手册 DGS-1210-20 D-LINK

本指南提供設定 D-Link 智慧型交換器的的說明，請注意您購買的產品可能與下列說明有些許差異。

更多關於您的交換器細節資訊、配件、設定網連接路與技術規格，請參閱產品包裝中的使用手冊。

步驟1-打開包裝

小心打開包裝後，請參閱包裝內容物資料，確認所有品項數量正確以及均正常沒有損壞，假如有任何品項遺失或損壞，請聯絡當地的零售商更換。

• D-Link Web 智慧型交换器。
• 機架固定架。
• 電源線。
• 使用手册光碟片（包含 SmartConsole Utility program）。
• 多國語言版設定指南。

步驟2-交換器安裝

為了讓交換器安裝與運作安全，建議您以下幾件事情：

◆ 檢查電源線的外表，並確認 AC 電源連接插頭是安全的。
◆ 請確認交換器周圍為適當的通風散熱環境。
不要放重物在交换器上。

桌上型或架上行安装

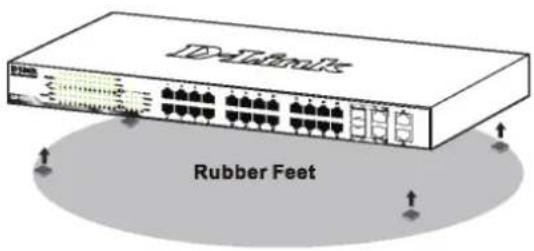

常安裝交換器在桌上或架子上，產品包裝內的橡膠腳墊請安裝至交換器底部的四個角落，讓交換器與桌面有適當的通風空間。

圖 1. 安裝橡膠腳墊

機架安裝

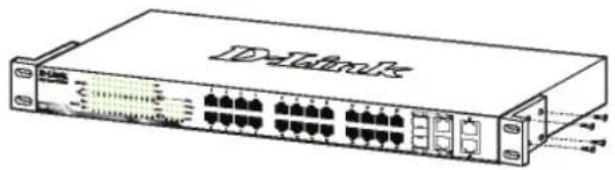

交換器可以安裝在 EIA 標準尺寸的 19 吋機架，安裝時，請將利用螺絲將機架固定架固定鎖緊在交換器的側面（兩邊均要安裝）。

圖 2. 固定機架固定架

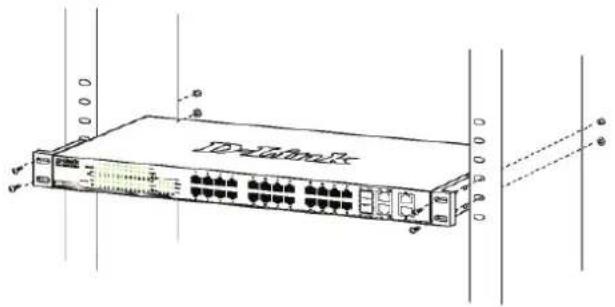

然後，使用包裝內所提供的螺絲，將交換器鎖到機架上面。

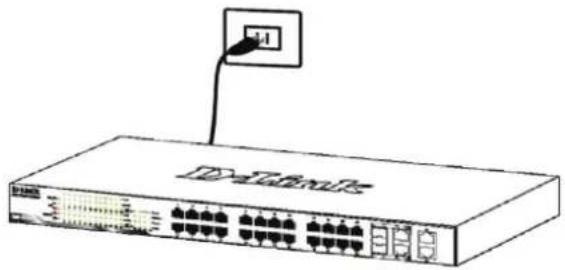

您可以連接 AC 電源線至交換器後方的的電源插孔（電源插孔最好具備接地或高壓保護機制）

為了預防危險，如果發生電源中斷，請立即拔掉插座，當電源回覆，請將電源插上。

管理設定

D-Link 網頁智慧型交換器可以使用 Telnet 做 in-band 管理，使用者可以選擇 Web 進行管理，也可透過瀏覽器或利用任何電腦使用 SmartConsole Utility 管理。

假如您僅想要管理一部 D-Link Web 智慧型交換器，Web-Based Management Utility 將會是比較好的選擇，每部交換器會取得自己的 IP 位址，可以讓 Web-Based Management Utility 或 SNMP 網路管理者或電腦在相同的 IP 網段進行通訊溝通之用。

假如您要管理多部 Web 智慧型交換器，SmartConsole Utility 會是比較好的選擇，使用 SmartConsole Utility，您不需要更換您電腦的 IP 位址，即可輕鬆開始進行多部智慧型交換器的初始設定，請參考接下來 Web-Based Management Utility 與 SmartConsole Utility 的詳細安裝說明，Telnet 管理與 SNMP-Based 管理。

Web-based 管理介面

設備成功安裝後，您可以設定交換器、監控LED面板顯示與使用Netscape Navigator（6.2或以後版本）或Microsoft® Internet Explorer（5.0或以後版本）進行圖形化統計資料顯示。

開始 Web 設定您的交換器時，您需要以下的設備：

• 電腦具備提供 RJ-45 介面乙太網路卡。
• 標準乙太網路線。

步驟 1

使用標準網路線連接電腦網路卡與交換器前方任何網路埠。

電腦必須取得與交換器相同網段的 IP 位址，始可透過乙太網路線連結登入與設定交換器，舉例來說，假如交換器的 IP 位址為 10.90.90.90，電腦的 IP 位址必須為 10.x.y.z（其中 x/y 需介於 0～254 之間，z 需介於 1～254 之間）

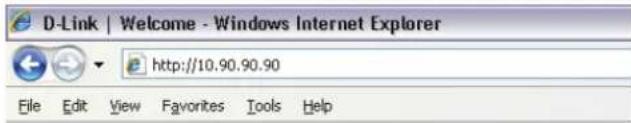

圖 7. 在瀏覽器輸入 IP 位址 10.90.90.90

網頁設定也可以透過 SmartConsole Utility 開啓，打開 SmartConsole Utility 常出現設備列表時，雙擊該交換器，將會自動下載設定至您的瀏覽器。

注意：交換器的 IP 位址原廠設定值為 10.90.90.90、子網路遮罩為 255.0.0.0 與預設閘道為 0.0.0.0。

步驟3

當下面的登入視窗顯示，請在密碼欄輸入輸入“admin”，接著按下 OK 至設定主視窗畫面。

在進入 Web 管理介面之前，Smart Wizard 設定精靈將導引您快速設定功能，像是密碼設定、SNMP 設定與系統設定，假如您不想調整任何設定，點擊 Exit 離開設定精靈，進入 Web 設定管理，Smart Wizard 設定精靈的功能史詳細的功能說明，請參考手刊中的說明。

產品提供 SmartConsole Utility 程式，可以利用它經由電腦搜尋與該電腦相同 L2 網段的交換器，這個工具僅支援使用 Windows 2000、XP 與 Vista x64/86 作業系統的電腦，安裝 SmartConsole Utility 有兩種方式，一是透過安裝光碟片自動執行，另一種是手動安裝。

注意：請在安裝最新版 SmartConsole Utility 前，確認移除任何現在在電腦的 SmartConsole Utility。

方式 1：透過安裝光碟片自動執行 SmartConsole Utility，請依據下面幾個步驟安裝。

1. 將 Utility 光碟片放入您電腦的光碟機中。
2. 自動執行程式將會彈出自動執行。
3. 點選"Install SmartConsole Utility"按鍵，安裝精靈將會引導您設定過程。
4. 成功安裝 SmartConsole Utility 後，您可以透過點選開始 > 程式集 > D-Link SmartConsole Utility 開啓 Utility。
5. 您的電腦僅需要與智慧型交換器放在相同的 L2 網段中，就可以透過 SmartConsole Utility 尋找到交換器。

方式 2：透過手動安裝 SmartConsole Utility，請依據下面幾個步驟安裝。

1. 將 Utility 光碟片放入您電腦的光碟機中。
2. 在 Windows 中點選開始，選擇執行。
3. 在執行對話框中，輸入 D:\D-Link SmartConsole Utility\setup.exe（D:\表示您的光碟機位址），接著點選 OK。
4. 接著可以隨著螢幕的說明繼續安裝 Utility。
5. 完成後，點選開始，選擇程式集 > D-Link SmartConsole Utility，打開 SmartConsole Utility。
6. 連接智慧型交換器至與您電腦相同的 L2 網段，使用 SmartConsole Utility 尋找智慧型交換器。

關於SmartConsole更詳細的功能，請參閱使用手冊中的Smart Wizard文件說明。

Telnet 管理

使用者可利用您的電腦的指令提示透過 Telnet 存取交換器，在利用電腦存取之前，您必須先確認您的電腦與交換器中間已透過有效乙太網路線連結，然後在您的電腦上點擊 Start > Programs > Accessories > Command Prompt，一旦 console 視窗開啓，請輸入 telnet 10.90.90.90 的指令(依據您所設定的 IP)，與按下鍵盤上的 Enter 按鍵，您應該直接開啓交換器的 console 視窗的 Command Line 介面，輸入預設的帳號與密碼 “admin”，與按下鍵盤上的 Enter 按鍵。

SNMP-Based 管理

您可以透過D-Link D-View或任何SNMP相容的程式管理交換器，D-Link 網頁智慧型交換器中的SNMP功能預設是關閉的。

其他資訊

如果您還是遇到設定上面的問題，請參閱包裝內的使用手冊，裡面包含非常多規則、圖表、解釋與範例，可以協助您設定網路。

其他協助資訊，請參閱使用手冊背面的說明或線上資訊，為了尋找更多 D-Link 產品或行銷資訊，請連結至 http://www.dlink.com.tw，如有其他支援需求，請連結至 http://support.dlink.com.tw。
