MANUAL DE UTILIZADOR DGS-1210-20 D-LINK

Este guia fornece instruções passo a passo para configurar todos os switches D-Link Web Smart. Favor observar que o modelo que você adquiriu pode ter um aspecto ligeiramente diferente dos mostrados nas ilustrações.

Para informações mais detalhadas sobre o seu switch, seus componentes, estabelecimento das conexões de rede e especificações técnicas, favor consultar o Guia do Usuário incluído com o seu switch.

Etapa 1 – Desembalando

Abra a embalagem e desembale cuidadosamente o seu conteúdo. Favor consultar o conteúdo da embalagem localizado no Guia do Usuário para certificar-se de que todos os itens estejam presentes e intactos. Se qualquer item estiver faltando ou danificado, favor contatar seu revendedor local D-Link para realizar a reposição.

• Um Switch D-Link Web Smart
• Braçadeira para montagem em rack
• Cabo de alimentação
• CD contendo o Guia do Usuário com o programa SmartConsole Utility
• Um Guia Rápido multilingüe

Etapa 2 – Instalação do Switch

Para uma instalação e operação seguras do switch, é recomendável que você:

♦ Inspecione visualmente o cabo de alimentação para se certificar-se de que o mesmo esteja totalmente preso ao conector de alimentação CA
♦ Certifique que há dissipação de calor e ventilação adequadas em torno do switch
♦ Não coloque objetos pesados sob o switch

Instalação em Mesa de Trabalho ou Prateleira

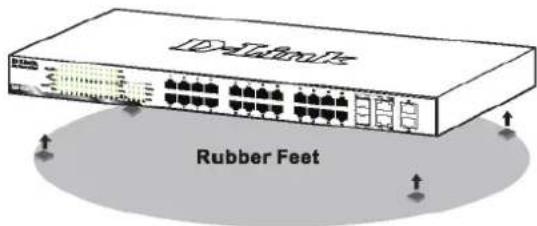

Ao instalar o switch sobre uma mesa de trabalho ou prateleira, os pés de borracha incluídos com o dispositivo devem ser fixados em cada canto da base do dispositivo. Permitir espaço de ventilação suficiente entre o dispositivo e os objetos ao seu redor.

1D Ethernet Rubber Feet

Figura 1. Fixando os Pés de Borracha

Instalação em Rack

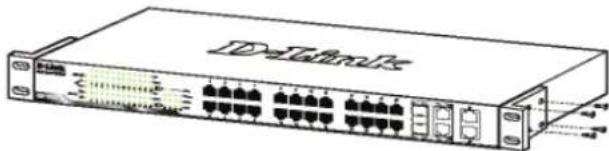

O switch pode ser montado em um rack tamanho padrão de 19 polegadas EIA que pode ser colocado em um armário de fiação com outros equipamentos. Para instalar, prenda as braçadeiras de montagem nos painéis laterais do switch (uma de cada lado), e fixe-as com os parafusos fornecidos.

D-Simulus

Figura 2. Fixando as braçadeiras de montagem

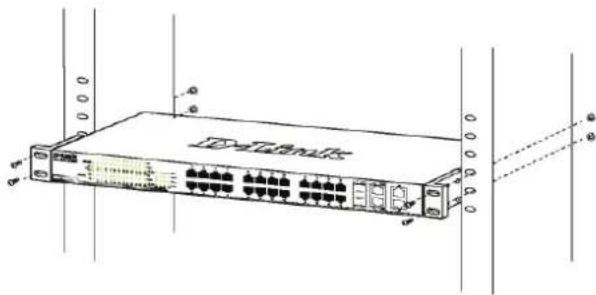

Em seguida, utilize os parafusos fornecidos com o rack de equipamentos para montar o switch no mesmo.

Figura 3. Instalando o switch em um rack de equipamentos tamanho padrão

Etapa 3 – Conectando o Cabo de Alimentação CA

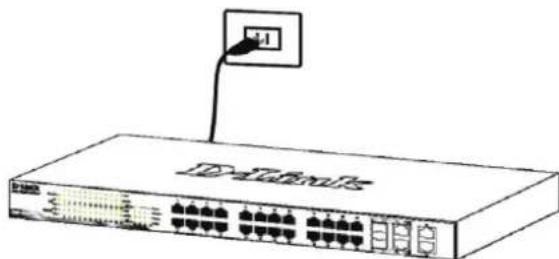

Você pode agora conectar o cabo de alimentação CA na parte traseira do switch a uma tomada (preferencialmente aterrada e com proteção contra surtos).

Figura 4. Conectando o switch a uma tomada

Queda de Energia

Por precaução, o switch deverá ser desplugado em caso de queda de energia. Quando a energia voltar, conecte novamente o switch.

Opções de Gerenciamento

O Switch Web Smart da D-Link pode ser gerenciado na banda (in-band) utilizando-se Telnet. O usuário também pode escolher o Gerenciamento Baseado na Web, acessível através de um navegador web ou de qualquer PC utilizando o SmartConsole Utility.

Se você deseja gerenciar somente um Switch D-Link Web Smart, o Utilitário de Gerenciamento Baseado na Web é a melhor opção. Cada switch deve receber seu próprio Endereço IP, que é usado para comunicação com o Utilitário de Gerenciamento Baseado na Web ou um gerenciador de rede SNMP, e o PC deverá ter um endereço IP na mesma faixa do switch.

No entanto, se você deseja gerenciar múltiplos Switches D-Link Web Smart, o SmartConsole Utility é a melhor opção. Utilizando o SmartConsole Utility, você não precisa alterar o endereço IP do seu PC e é fácil começar a configuração inicial de múltiplos Smart Switches

Favor consultar as instruções detalhadas a seguir para o Utilitário de Gerenciamento Baseado na Web e para o SmartConsole Utility, Gerenciamento Telnet e Gerenciamento baseado em SNMP.

Interface de Gerenciamento Baseada na Web

Após uma instalação física bem sucedida, você pode configurar o switch, monitorar o painel de LEDs e exibir estatísticas graficamente utilizando um navegador web, como o Netscape Navigator (versão 6.2 e superior) ou Microsoft® Internet Explorer (versão 5.0 e superior).

Você necessita dos seguintes equipamentos para começar a configuração web do seu dispositivo:

• Um PC com uma conexão Ethernet RJ-45
• Um cabo Ethernet padrão

Etapa 1

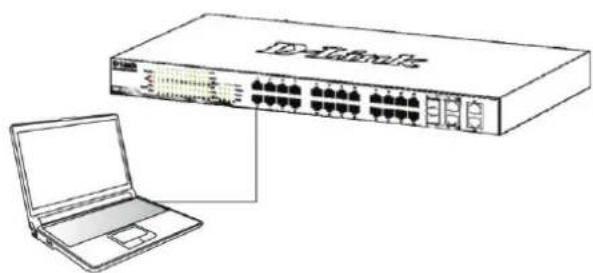

Conecte o cabo Ethernet a qualquer uma das portas no painel frontal do switch e à porta Ethernet no PC.

Para acessar e configurar o switch via uma conexão Ethernet, o PC deve ter um endereço IP no mesmo alcance do switch. Por exemplo, se o switch tem o endereço IP 10.90.90.90, o PC deveria ter o endereço IP 10.x.y.z (onde x/y é um número entre 0 \~ 254 e z um número entre 1 \~ 254) e a máscara de subrede 255.0.0.0.

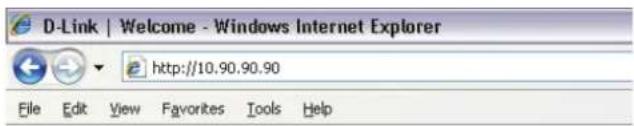

Abra o seu navegador web e digite http://10.90.90.90 (o endereço IP padrão de fábrica) na caixa de endereços. Em seguida, pressione .

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

Figura 7. Digite o endereço IP 10.90.90.90 no navegador web.

A configuração web também pode ser acessada via o SmartConsole Utility. Abra o SmartConsole Utility e dê um duplo clique no switch conforme ele é exibido na Lista de Dispositivos. Isso vai carregar automaticamente a configuração web no seu navegador.

OBSERVAÇÃO: O endereço IP padrão de fábrica do switch é 10.90.90.90 com uma máscara de sub-rede 255.0.0.0 e gateway padrão 0.0.0.0

Etapa 3

Quando a caixa de logon a seguir for exibida, digite "admin" como senha Pressione OK para entrar na janela de configuração principal.

Figura 8. Janela de autenticação do usuário.

Etapa 4

Antes de entrar no Gerenciamento Baseado na Web, o Smart Wizard vai guiá-lo para configurar rapidamente algumas funções, tais como Configurações de Senha,

Configurações de SNMP, e Configurações de Sistema. Se você não planeja mudar nada, clique em Exit para sair do Assistente e entrar no de Gerenciamento Baseado na Web. Para uma análise detalhada das funções do Smart Wizard, favor consultar a introdução ao Smart Wizard no Manual do Usuário.

O SmartConsole Utility incluído no CD de instalação é um programa para identificar Smart Switches com o mesmo segmento de rede L2 conectados ao seu PC. Essa ferramenta é apenas para computadores que utilizam os sistemas operacionais Windows 2000, Windows XP e Windows Vista x64/86. Há duas opções para a instalação do SmartConsole Utility, uma por meio do programa de execução automática (autorun) no CD de instalação e a outra é a instalação manual.

Observação: Favor certificar-se de remover qualquer SmartConsole Utility do seu PC antes de instalar a última versão do SmartConsole Utility.

Opção 1: Siga essas etapas para instalar o SmartConsole Utility via o programa de execução automática no CD de instalação.

1. Insira o CD do Utilitário na sua Unidade de CD-ROM.
2. O programa de execução automática será exibido automaticamente
3. Basta clicar no botão "Install SmartConsole Utility" e um assistente de instalação vai guiá-lo pelo processo.
4. Após instalar com sucesso o SmartConsole Utility, você pode abrir o utilitário clicando em Iniciar > Programas > D-Link SmartConsole Utility.
5. Basta conectar o Smart Switch no mesmo segmento de rede L2 do seu PC e utilizar o SmartConsole Utility para identificar os Smart Switches.

Opção 2: Siga as etapas para instalar o SmartConsole Utility manualmente.

1. Insira o CD do Utilitário na sua Unidade de CD-ROM.
2. No menu Startárea de trabalho do Windows, selecione Run.
3. Na caixa de diálogo Run, digite D:\D-Link SmartConsole Utility\setup.exe (onde D:\representa a letra da sua unidade de CD-ROM) e clique em OK.
4. Siga as instruções na tela para instalar o utilitário.
5. Ao concluir, vá para Iniciar > Programas > D-Link SmartConsole Utility e abra o SmartConsole Utility.
6. Basta conectar o Smart Switch nno mesmo segmento de rede L2 do seu PC e utilizar o

SmartConsole Utility para identificar os Smart Switches.

Para uma análise detalhada das funções do SmartConsole, favor consultar a introdução ao SmartConsole Utility no Manual do Usuário.

Gerenciamento Telnet

Os usuários também podem acessar o switch via Telnet utilizando o Prompt de Comando do seu PC. Para acessá-lo no seu computador, os usuários devem primeiro assegurar que uma conexão válida seja estabelecida por meio da porta Ethernet do Switch e do seu PC, e então clicar em Iniciar > Programas > Acessórios > Prompt de comando no seu computador. Uma vez que a janela do console abrir, digite o comando telnet 10.90.90.90 (dependendo do endereço IP configurado) e pressione Enter no seu teclado. Você deve ser direcionado para a tela do console que se abre, para a Interface de Linha de Comando do Switch. Digite "admin" para o nome de usuário padrão e senha para o Switch e pressione a tecla Enter.

Gerenciamento baseado em SNMP

Você pode gerenciar o Switch como o D-Link D-View ou qualquer programa compatível com SNMP. A função SNMP está Desabilitada por default para os switches D-Link Web Smart.

Informações Adicionais

Se você está enfrentando problemas na configuração da sua rede, favor consultar o Manual do Usuário fornecido com o switch. Ele contém muito mais regras, diagramas, explicações e exemplos para ajudá-lo a colocar a sua rede em operação.

Ajuda adicional está disponível por meio dos nossos escritórios relacionados na parte traseira do manual do usuário ou on-line. Para obter maiores informações sobre os produtos da D-Link ou informações de marketing, favor visitar o website http://www.dlink.com.tw; para qualquer problema de suporte, favor visitar o website http://support.dlink.com.tw, que vai redirecioná-lo para o website local apropriado da D-Link.
