Produkttyp	Netzwerk-Switch (Smart Switch Web)
Marke	D-Link
Modell	DGS-1210-20
Anzahl Ports	20 Ethernet-Ports (10/100/1000 Mbit/s)
Stromversorgung	Netzstrom (Netzkabel im Lieferumfang)
Abmessungen	Standard 19 Zoll (ca. 440 x 200 x 44 mm)
Gewicht	ca. 2,5 kg
Montage	Auf Tisch (Gummifüße im Lieferumfang) oder im 19-Zoll-Rack (Montagewinkel im Lieferumfang)
Verwaltung	Webinterface, Telnet, SNMP, SmartConsole-Dienstprogramm (Windows)
Hauptfunktionen	VLAN-Konfiguration, QoS, Portüberwachung, Statistiken
Standard-IP-Adresse	10.90.90.90 (Subnetzmaske 255.0.0.0)
Standard-Passwort	admin
Wartung und Reinigung	Vor der Reinigung das Gerät vom Netz trennen; ein trockenes, weiches Tuch verwenden. Keine scheuernden oder flüssigen Reinigungsmittel benutzen.
Sicherheit	Keine schweren Gegenstände auf den Switch legen; für ausreichende Belüftung sorgen; bei Gewitter oder Stromausfall vom Netz trennen.
Ersatzteile und Reparierbarkeit	Für Ersatzteile wenden Sie sich an Ihren D-Link-Händler; das Gerät enthält keine vom Benutzer reparierbaren Teile.
Allgemeine Informationen	D-Link Smart Switch Web, Garantie und Support unter http://support.dlink.com.tw

Häufig gestellte Fragen - DGS-1210-20 D-LINK

Wie lautet die Standard-IP-Adresse des D-Link DGS-1210-20 Switches?

Die Standard-IP-Adresse ist 10.90.90.90 mit einer Subnetzmaske von 255.0.0.0 und einem Standard-Gateway von 0.0.0.0.

Wie greife ich auf die Webverwaltungsschnittstelle zu?

Verbinden Sie ein Ethernet-Kabel zwischen einem Port des Switches und Ihrem PC. Stellen Sie sicher, dass die IP-Adresse Ihres PCs im gleichen Bereich wie die des Switches liegt (z.B. 10.x.y.z mit Subnetzmaske 255.0.0.0). Öffnen Sie einen Webbrowser und geben Sie http://10.90.90.90 ein. Geben Sie das Passwort admin ein, um sich anzumelden.

Wie installiere ich den Switch in einem 19-Zoll-Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den Schrauben an den Seiten des Switches. Schrauben Sie dann den Switch mit den mitgelieferten Schrauben in das Rack. Achten Sie darauf, ausreichend Platz für die Belüftung zu lassen.

Kann ich mehrere D-Link Smart Switch Web Switches einfach verwalten?

Ja, verwenden Sie das auf der CD mitgelieferte Dienstprogramm SmartConsole. Dieses Tool erkennt alle Switches im selben Layer-2-Netzwerksegment und ermöglicht eine vereinfachte Erstkonfiguration. Es erfordert Windows 2000, XP oder Vista.

Was tun, wenn ich das Administratorkennwort vergessen habe?

Das Standardpasswort ist admin. Wenn Sie es geändert haben, müssen Sie den Switch auf die Werkseinstellungen zurücksetzen. Lesen Sie im Benutzerhandbuch nach, wie Sie einen Hardware-Reset durchführen.

Wie greife ich per Telnet auf den Switch zu?

Stellen Sie sicher, dass eine gültige Ethernet-Verbindung besteht. Öffnen Sie die Eingabeaufforderung auf Ihrem PC und geben Sie telnet 10.90.90.90 (oder die konfigurierte IP-Adresse) ein. Verwenden Sie admin als Benutzernamen und Kennwort.

Welche Komponenten sind im Lieferumfang enthalten?

Die Verpackung enthält: den D-Link Smart Switch Web, ein Montageset für Rackmontage, ein Netzkabel, eine CD mit dem Benutzerhandbuch und dem SmartConsole-Dienstprogramm sowie eine mehrsprachige Kurzanleitung.

Wie reinige ich den Switch?

Trennen Sie zuerst das Gerät vom Netz. Verwenden Sie ein trockenes, weiches Tuch zur Reinigung der Oberfläche. Verwenden Sie niemals flüssige, sprüh- oder scheuernde Reinigungsmittel.

Unterstützt der Switch SNMP-Verwaltung?

Ja, der Switch kann über SNMP verwaltet werden, aber diese Funktion ist standardmäßig deaktiviert. Sie können sie in der Webverwaltungsschnittstelle aktivieren. Tools wie D-View von D-Link oder andere kompatible SNMP-Manager können verwendet werden.

Wo finde ich technischen Support oder Updates?

Für technischen Support besuchen Sie http://support.dlink.com.tw. Sie werden zur lokalen D-Link-Website weitergeleitet. Für Marketinginformationen besuchen Sie http://www.dlink.eu.

BEDIENUNGSANLEITUNG DGS-1210-20 D-LINK

Über dieses Handbuch

Diese Kurzanleitung für die Installation hilft Ihnen Schritt für Schritt bei der Inbetriebnahme aller Web Smart Switches von D-Link. Bitte beachten Sie, dass das von Ihnen erworbene Modell im äußeren Erscheinungsbild leicht von den in den Illustrationen abgebildeten Modellen abweichen kann.

Einzelheiten über Ihr Gerät, seine Komponenten, das Einrichten von Netzwerkverbindungen sowie die technischen Daten können Sie dem mitgelieferten Benutzerhandbuch entnehmen.

Schritt 1 – Auspacken

Öffnen Sie die Transportverpackung, und entnehmen Sie vorsichtig den Inhalt. Vergewissern Sie sich anhand der Packliste im Benutzerhandbuch, dass alle Bestandteile vollständig und unbeschädigt vorhanden sind. Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren D-Link-Fachhändler.

• Ein D-Link Web Smart Switch
• Einbauwinkel
• Stromkabel
• CD-ROM mit Benutzerhandbuch und dem Dienstprogramm SmartConsole
• Eine Kurzanleitung in mehreren Sprachen

Schritt 2 – Switch installieren

Gehen Sie zum sicheren Installieren und Betreiben des Switch wie folgt vor:

♦ Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist, und achten Sie auf den festen Sitz der Steckverbindungen.
♦ Sorgen Sie für eine funktionierende Wärmeableitung und eine ausreichende Belüftung in der Umgebung des Switch.
♦ Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch- oder Regalmontage

Wenn Sie den Switch auf einem Tisch oder in einem Regal aufstellen möchten, bringen Sie vorher die mitgelieferten Gummifüße in den vier Ecken an der Unterseite des Gehäuses an. Lassen Sie um das Gerät herum genug Platz zur Belüftung frei.

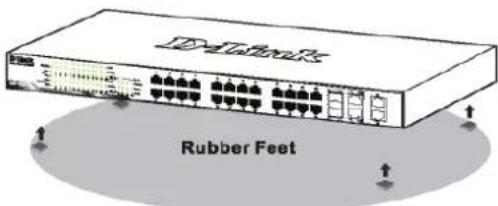

Abbildung 1: Gummifüße anbringen

Rackmontage

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgröße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Bringen Sie an jedem Seitenblech des Switch einen Einbauwinkel an, und schrauben Sie die Winkel mit den beiliegenden Schrauben fest.

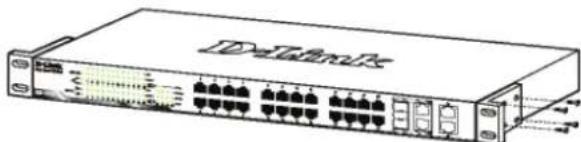

Abbildung 2: Einbauwinkel anbringen

Montieren Sie danach den Switch im Einschub mit den Schrauben, die Sie zu Ihrem Rack erhalten haben.

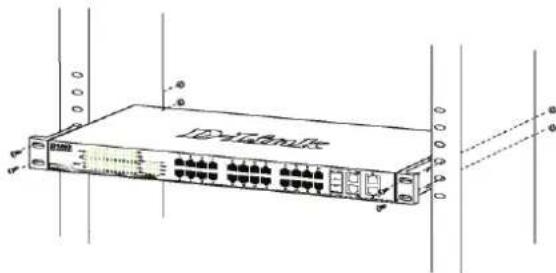

Abbildung 3: Switch im Standardrack installieren

Schritt 3 – An die Stromversorgung anschließen

Schließen Sie das Stromkabel an eine Steckdose (möglichst geerdet und mit Überspannungsschutz) und an den Netzanschluss auf der Rückseite des Switch an.

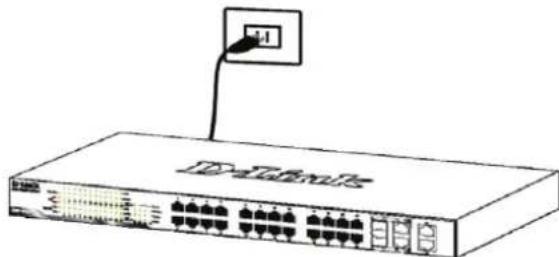

Abbildung 4: Switch an die Stromversorgung anschließen

Stromausfall

Aus Sicherheitsgründen sollten Sie bei einem Stromausfall den Netzstecker ziehen. Ist die Stromversorgung wieder gewährleistet, können Sie den Netzstecker des Switch wieder einstecken.

Verwaltungsoptionen

Mithilfe von Telnet ist ein In-Band-Management des Web Smart Switch von D-Link möglich. Sie können aber auch das webbasierte Management wählen, auf das Sie über einen Webbrowser oder über jeden PC zugreifen können, der die SmartConsole Utility verwendet.

Wenn Sie nur einen D-Link Web Smart Switch verwalten möchten, eignet sich dafür am besten die webbasierte Verwaltungsoberfläche. Jedem Switch muss eine eigene IP-Adresse zugewiesen werden, die für die

Kommunikation mit dem webbasierten

Verwaltungsprogramm oder einem SNMP-

Netzwerkmanager verwendet wird. Die IP-Adresse des

PC sollte im gleichen Bereich liegen wie die des Switch.

Wenn Sie mehrere D-Link Web Smart Switches verwalten möchten, verwenden Sie am besten das Dienstprogramm SmartConsole. In diesem Fall brauchen Sie die IP-Adresse Ihres PC nicht zu ändern und die Ersteinstellung mehrerer Smart Switches kann auf einfache Weise vorgenommen werden. In den folgenden Abschnitten dieser Anleitung finden Sie detaillierte Informationen zum webbasierten Verwaltungsprogramm und zum Dienstprogramm SmartConsole, Telnet-Management und SNMP-basiertes Management.

Die webbasierte Management-Benutzeroberfläche

Nach erfolgreicher Installation können Sie den Switch konfigurieren, die LED-Anzeigen überwachen und Statistiken grafisch über einen Webbrowser anzeigen lassen, z. B. mit Netscape Navigator (Version 6.2 und höher) oder Microsoft® Internet Explorer (Version 5.0 und höher).

Sie benötigen das folgende Zubehör, um mit der Webkonfiguration Ihres Geräts zu beginnen:

• Einen PC mit einem RJ-45-Ethernet-Anschluss
  • Ein Standard-Ethernetkabel

Schritt 1

Verbinden Sie das Ethernetkabel mit einem beliebigen Anschluss auf der Vorderseite des Switch und mit dem Ethernetanschluss an Ihrem PC.

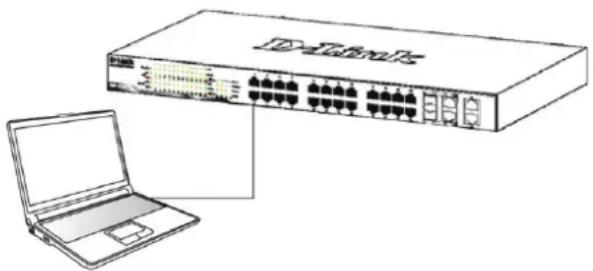

Abbildung 6: Ethernetkabel anschließen

Schritt 2

Zur Anmeldung und um den Switch über eine Ethernet-Verbindung zu konfigurieren, muss der PC eine IP-Adresse im gleichen Adressenbereich wie der Switch aufweisen. Beispiel: Wenn der Switch die IP-Adresse 10.90.90.90 hat, sollte der PC die IP-Adresse 10.x.y.z haben (wobei x/y eine Zahl zwischen 0 \~ 254 und z eine zwischen 1 \~254 ist) und eine Subnetzmaske 255.0.0.0.

Öffnen Sie Ihren Webbrowser, und geben Sie http://10.90.90.90 (die werkseitige Standard-IP-Adresse) in die Adresszeile ein. Drücken Sie anschließend die Eingabetaste.

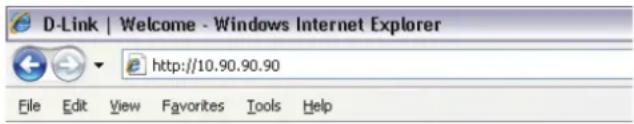

Abbildung 7: IP-Adresse 10.90.90.90 in den Webbrowser eingeben

Die Webkonfiguration kann auch über das Dienstprogramm SmartConsole vorgenommen werden. Öffnen Sie SmartConsole, und doppelklicken Sie in der Geräteliste auf den Switch. Daraufhin wird die Webkonfiguration automatisch in Ihrem Webbrowser geladen.

HINWEIS: Die werkseitige Standard-IP-Adresse des Switch lautet 10.90.90.90, die Subnetzmaske 255.0.0.0 und das Standard-Gateway 0.0.0.0

Schritt 3

Wenn der folgende Anmeldedialog angezeigt wird, geben Sie „admin“ als Kennwort ein. Klicken Sie anschließend auf OK.

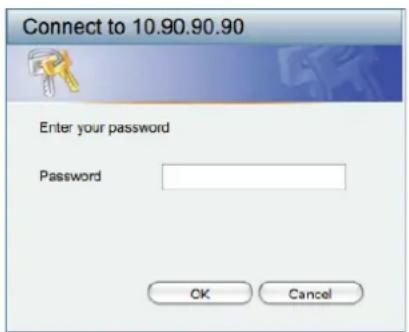

Abbildung 8: Benutzerauthentifizierung

Schritt 4

Bevor Sie jedoch das webbasierte Management verwenden, gibt Ihnen der Assistent (Smart Wizard)

Anleitungen zur schnellen Konfiguration einiger Funktionen, wie zum Einrichten von Kennwörtern (Password Settings), den SNMP-Einstellungen (SNMP Settings) und den Systemeinstellungen (System Settings). Wenn Sie keine Änderungen geplant haben, klicken Sie auf Exit (Beenden), um den Assistenten zu beenden und auf die webbasierte Management-Benutzeroberfläche zuzugreifen. Genaue Beschreibungen der Funktionen des Assistenten finden Sie in der Einführung zum Smart Wizard im Benutzerhandbuch.

SmartConsole

Das Dienstprogramm SmartConsole befindet sich auf der Installations-CD und ist ein Programm zur Suche von Smart Switches mit dem gleichen L2-Netzwerksegment, mit dem Ihr PC verbunden ist. Dieses Tool läuft nur auf Computern mit dem Betriebssystem Windows 2000, Windows XP oder Windows Vista x64/86. Sie können SmartConsole auf zwei Arten installieren: über das Installationsprogramm auf der Installations-CD oder manuell.

Hinweis: Falls auf Ihrem Computer bereits eine Version von SmartConsole installiert ist, müssen Sie diese deinstallieren, bevor Sie die neueste Version von SmartConsole installieren können.

1. Option: Führen Sie die folgenden Schritte durch, um SmartConsole über das auf der Installations-CD vorhandene Installationsprogramm zu installieren.

2. Legen Sie die CD in das CD-ROM-Laufwerk ein.

3. Das Installationsprogramm wird automatisch geöffnet.
4. Klicken Sie auf die Schaltfläche Install SmartConsole Utility (SmartConsole installieren). Der daraufhin angezeigte Installationsassistent wird Sie durch den Installationsvorgang führen.
5. Nachdem Sie SmartConsole erfolgreich installiert haben, können Sie das Dienstprogramm über Start > Programs (Programme) > D-Link SmartConsole Utility öffnen.

6. Schließen Sie den Smart Switch an das gleiche L2-Netzwerksegment Ihres PC an, und führen Sie mit SmartConsole eine Suche nach Smart Switches durch.

7. Option: Führen Sie die folgenden Schritte durch, um das Dienstprogramm SmartConsole manuell zu installieren.

8. Legen Sie die CD in das CD-ROM-Laufwerk ein.

9. Klicken Sie unter Windows im Menü Start auf Run (Ausführen).

10. Geben Sie im Dialogfeld Run (Ausführen) folgende Befehlszeile ein: D:\SmartConsole Utility\setup.exe (hierbei steht „D:“ für den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks). Klicken Sie anschließend auf OK.

11. Befolgen Sie die Installationsanweisungen auf dem Bildschirm.

12. Klicken Sie nach Abschluss der Installation zum Starten des Dienstprogramms SmartConsole auf Start -> Programs (Programme) -> SmartConsole Utility.
13. Schließen Sie den Smart Switch an das gleiche L2-Netzwerksegment Ihres PC an, und führen Sie mit SmartConsole eine Suche nach Smart Switches durch.

Weitere Informationen zu den Funktionen von SmartConsole finden Sie im Benutzerhandbuch in der Einführung zu SmartConsole.

Das Telnet-Management

Zugriff auf den Switch ist auch über Telnet mithilfe der Eingabeaufforderungsfunktion Ihres PCs möglich. Dazu müssen Sie zunächst sicherstellen, dass über den Ethernet-Port des Switches und Ihrem PC eine Verbindung besteht. Klicken Sie dann auf Ihrem Computer auf Start > Programme > Zubehör> Eingabeaufforderung. Sobald das Console-Fenster geöffnet ist, geben Sie den Befehl telnet 10.90.90.90 (abhängig von der konfigurierten IP-Adresse) ein und drücken Sie auf die Eingabetaste auf Ihrer Tastatur. Damit wird das Hauptfenster der Console für die Befehlszeilen-Schnittstelle geöffnet. Geben Sie dort "admin" als standardmäßig vorgegebenen Benutzernamen und als Kennwort für den Switch ein und drücken Sie auf die Eingabetaste.

Das SNMP-basierte Management

Die Verwaltung des Switches ist auch mit D-View von D-Link oder jedem SNMP-kompatiblen Programm möglich. Die SNMP-Funktion ist jedoch standardmäßig für Web Smart Switches von D-Link deaktiviert.

Ergänzende Hinweise

Falls es bei der Konfiguration des Netzwerks Probleme gibt, schlagen Sie am besten zuerst im Benutzerhandbuch nach. Es enthält zusätzliche Richtlinien, Abbildungen, Erklärungen und Beispiele, die Sie bei Aufbau und Inbetriebnahme Ihres Netzwerks unterstützen.

Weitere Hilfe erhalten Sie im Internet oder bei unseren Niederlassungen, die auf der Rückseite des Benutzerhandbuchs aufgelistet sind. Für weitere Informationen zu den Produkten von D-Link sowie Marketing-Informationen besuchen Sie die Website http://www.dlink.eu. Bei Support-Fragen gehen Sie ebenfalls auf diese Website http://support.dlink.com.tw. Hier werden Sie dann auf die entsprechende lokale D-Link-Seite geleitet.
